HASZNÁLATI ÚTMUTATÓ UIT302 IFM

Használati útmutató

Ultrahangos tárgyreflexiós érzékelő IO-Linkkel

UIT30x

UGT30x

Tartalomjegyzék

1 Előzetes megjegyzés 3
1.1 Alkalmazott szimbólumok 3
1.1.1 Alkalmazott figyelmeztető elemek 3
2 Biztonsági utasítások 4
3 Rendeltetésszerű felhasználás 5
4 Funkció....6
4.1 Kapcsolási mód. 6
4.2 IO-Link 6
5 Beszerelés 7
6 Villamos csatlakozás.... 8
7 Paraméterezés 9
8 Működés.... 10
9 Gyári beállítás.... 11

1 Előzetes megjegyzés

Útmutató, műszaki adatok, engedélyek, tartozékok és további információk az eszközön / csomagoláson található QR-kódon keresztül vagy a documentation.ifm.com weboldalon találhatók.

1.1 Alkalmazott szimbólumok

√ Előfeltétel
Kezelési utasítás
▷ Reakció, eredmény

[...] Nyomógombok, kapcsolók vagy kijelzők megnevezése

→ Kereszthivatkozás

Fontos megjegyzés

Figyelmen kívül hagyása hibás működést vagy üzemzavart okozhat

Információ

Kiegészítő tudnivaló

1.1.1 Alkalmazott figyelmeztető elemek

FIGYELEM

Anyagi kár veszélye.

2 Biztonsági utasítások

- Az ismertetett berendezés rendszerbe beépíthető részegység.

– A rendszer biztonságáért a rendszer építője a felelős.
- A rendszer építője vállalja a kockázatértékelés elvégzését, valamint a jogszabályi és normatív követelményeknek megfelelő dokumentáció elkészítését, amelyet a rendszer üzemeltetője és felhasználója rendelkezésére bocsát. Ennek a dokumentációnak tartalmaznia kell minden szükséges információt és biztonsági utasítást a kezelő, a felhasználó és adott esetben a rendszer építője által felhatalmazott szervizelő személyzet számára.

• A termék üzembe helyezése és használatba vétele előtt olvassa el ezt a dokumentumot, és őrizze meg a rendszer teljes élettartama alatt.
• A terméknek minden korlátozás nélkül alkalmasnak kell lennie a megfelelő alkalmazási területek és környezeti feltételek tekintetében.
• A terméket csak a rendeltetésének megfelelően szabad használni (→ Rendeltetésszerű használat).
• A használati útmutató vagy a műszaki adatok be nem tartása személyi sérülést és/vagy anyagi kárt okozhat.
• A gyártó nem vállal felelősséget vagy garanciát a termék illetéktelen módosításából vagy az üzemeltető általi helytelen használatból eredő következményekért.
• A termék beszerelését, elektromos bekötését, üzembe helyezését, üzemeltetését és karbantartását csak a gép üzemeltetője által feljogosított szakképzett személy végezheti.
• A berendezést és a kábeleket védeni kell a károsodástól.

3 Rendeltetésszerű felhasználás

Ultrahangos érzékelő szintfelügyelethez és céltárgyak észleléséhez.

4 Funkció

4.1 Kapcsolási mód

Kapcsolási módban az érzékelő közvetlenül a folyamatvezérlő egységhez csatlakozik, és egy kapcsolókimeneten keresztül továbbítja az állapotot.

4.2 IO-Link

Az IO-Link egy kommunikációs rendszer, amelyen keresztül intelligens érzékelők és működtetők csatlakoztathatók az automatizálási rendszerekre. Az IO-Link az IEC 61131-9 szabvány szerint van szabványosítva.

Az IO-Linkkel kapcsolatos általános információkat lásd az io-link.ifm oldalon.

Az Input Output Device Description (IODD) minden paraméterrel, folyamatadatokkal és a készülék részletes leírásával megtalálható a documentation.ifm.com oldalon

Az IO-Link előnyei a következők:

• Minden adat és folyamatérték zavarmentes továbbítása
• Paraméterek megadása a futó folyamat közben vagy előbeállítás az alkalmazáson kívül
• Paraméterek a berendezésen belül csatlakoztatott készülékek azonosításához
• Kiegészítő paraméterek és diagnosztikai funkciók
• Készülékcsere esetén a paraméterkészletek automatikus mentése és helyreállítása (Data storage)
• A paraméterkészletek, folyamatértékek és események naplózása
• Készülékleíró fájl (IODD – Input Output Device Description) az egyszerű tervezéshez
• Szabványosított elektromos csatlakozás
• Távkarbantartás

5 Beszerelés

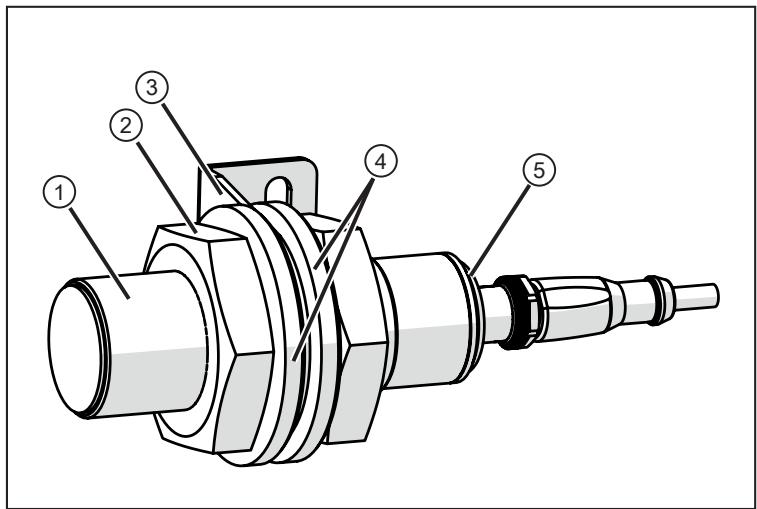

Ábr. 1: Beszerelési példa

1: Érzékelő
2: Rozsdamentes acél anya
3: Szerelési tartozékok
4: Csillapító alátétek
5: Állapotjelző LED (sárga), kimenet jelzése

▶ Rögzítse konzolhoz a készüléket.

A csillapító alátéteket (4) úgy kell használni, hogy a rögzítés típusa ne befolyásolja a mérési eredményt.

A hangelnyelő felület negatív módon befolyásolja a megbízhatóságot.

▶ Vegye figyelembe a holtteret (→ Műszaki adatlap) A holt térben nincs céltárgy-észlelés.

UL 508 szerint:

▶ Az érzékelő és a nem szigetelt, áram alatt lévő alkatrészek közti minimális távolság: 12,7 mm.

FIGYELEM

▶ Az érzékelő és a csatlakozó nem megfelelő csatlakoztatása.

▷ Befolyásolja a kapcsolási pontot.
Az érzékelő és a csatlakozó megfelelően legyen egymáshoz csatlakoztatva.

6 Villamos csatlakozás

A készülék csatlakozásait képesített villanyszerelő alakítsa ki.

Tartsa be a villamos berendezések beszerelésére vonatkozó országos és nemzetközi előírásokat.

▶ Válassza le az áramellátást.
▶ A készüléket az alábbiak szerint csatlakoztassa:

Cikksz.: 1 x digitális, 1 x analóg

Pin	Csatlakozás
4 (OUT1)	• Kapcsoló kimenet / IO-Link
2 (OUT2)	• Analóg kimenet

Cikksz.: 2x digitális

Pin	Csatlakozás
4 (OUT1)	• Kapcsoló kimenet / IO-Link
2 (OUT2)	• Kapcsoló kimenet

7 Paraméterezés

A paraméterek a készülék beépítése és üzembe helyezése előtt vagy üzem közben állíthatók be.

Ha a paramétereket üzem közben módosítja, az kihat a működésére.

▶ Győződjön meg róla, hogy a berendezésben nem lép fel üzemzavar.

A paraméterezési eljárás alatt az eszköz normál üzemmódban marad. A meglévő paraméterrel továbbra is ellátja felügyeleti funkcióját egészen addig, amíg a paraméterezés lezárul.

A paraméterbeállítástól függően a menüben elérhető paraméterek változhatnak.

Az IO-Link interfészen keresztül történő paraméterezés előfeltételei:

√ Megfelelő paraméterező szoftver, pl. ifm moneo|configure
√ A bemeneti-kimeneti eszköz leírása (Input Output Device Description - IODD) a készülékhez, lásd documentation.ifm.com
√ Egy IO-Link master
▶ Csatlakoztassa az IO-Link mastert egy paraméterező szoftverhez.
▶ Állítsa a master portját az IO-Link üzemmódra.
▶ Csatlakoztassa a készüléket az IO-Link master egy szabad portjához.
▷ A készülék IO-Link üzemmódba kapcsol.
▶ Változtassa meg a paraméterbeállításokat a szoftverben.
▶ Végezze el a paraméterbeállítások írását a készülékbe.

A paraméterezésre vonatkozó tudnivalókat lásd a paraméterező szoftver → kézikönyvében

8 Működés

Ellenőrizze, hogy a készülék megfelelően működik-e. Megfelelő intézkedésekkel aktiválja az érzékelő válaszát.

A sárga állapotjelző LED 1 jelzi a kapcsoló kimenetet.

9 Gyári beállítás

A paraméterek gyári beállításai a documentation.ifm.com oldalon érhetők el (PDF - IO-Link interfész leírása).
