HASZNÁLATI ÚTMUTATÓ LB 1820105 Güde

Az eredeti használati utasítás fordítása - Lombfúvó gép

Tisztítás / Karbantartás

Munkavégzési utasítások

Akumulátor Akumulátor Akkumulátor

Szerelés SLO Montaža

Munkavégzési utasítások

Tisztítás / Karbantartás

MAGYAR Csak azután használja a szivattyút, miután gyelmesen elolvasta és megértette a kezelési útmutatót. Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen gyelmesen harmadik személlyel szemben. A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért. Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szerviz

szolgálathoz. A készüléket nem használhatják mozgáskorlátozott vagy korlátozott érzéki, szellemi képességű személyek (és gyermekek), sem megfelelő tapasztalatokkal és ismeretekkel nem rendelkező személyek, kivéve ha a készülék használatát engedélyező és a biztonságukért személyesen felelős személy felügyelete alatt állnak Ügyeljen arra, hogy a gyermekek ne játszhassanak a géppel. Rendeltetés szerinti használat Az avarfúvó avar és könnyű kerti hulladék, pl. száraz fű, kisebb gallyak és száraz tűlevelek fúvására hasz- nálatos. A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése követ

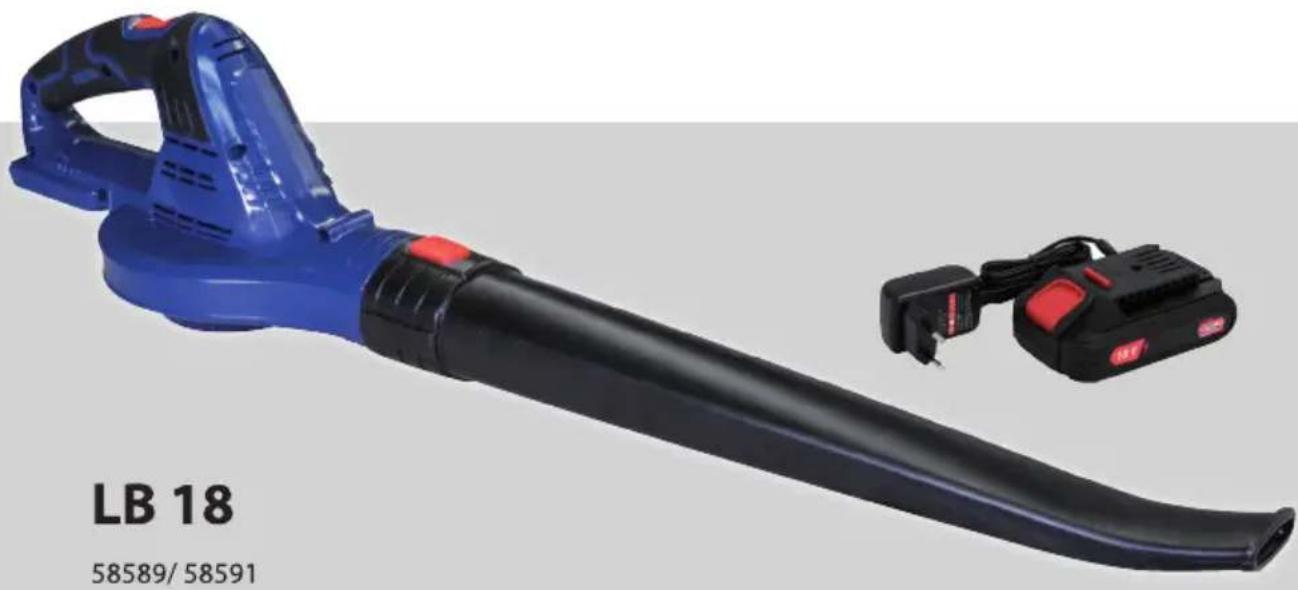

keztében beállt károkért a gyártó nem felelős Az avarfúvót kizárólag felhelyezett fúvófejjel használja. Műszaki Adatok Lombfúvó gép LB 18 Megrend.szám 58589/58591 Feszültség 18 V min Üresjárati fordulatszám 12.000 min

Levegősebesség 190 km/h Súly kivehető akkumulátor nélkül 1,75 kg Zajártalom adatok akusztikus nyomás szint L

81,2 dB (A) Mért akusztikus teljesítményszint L

90,4 dB (A) Garantált akusztikus teljesítményszint L

95 dB (A) mérve… szerint

2000/14/EC; K bizonytalanság = 3 dB (A) Hallásvédő eszköz használata ajánlott! Rezgésártalom adatok Komplex rezgés adatok (Három irány vektorösszege) megfelelően kiderített EN 60745: Rezgés emisszió érték a

K bizonytalanság = 1,5 m/s

FIGYELMEZTETÉS: A rezgésszint az elektromos szerszám használatának megfelelően változni fog, és némely esetben meghaladhatja az útmutatókban megadott értéket. A vibráció szintje felhasználható az egyes elektromos berendezések összehasonlítására Az érték alkalmas a vibrációs terhelés felbecsülésére is. A vibrációs terhelés pontos meghatározásához, a munkaidő bizonyos szakaszában, azokat azidőket is gye

lembe kell venni, amikor a készülékki van kapcsolva, vagy bár működik, deténylegesen nem dolgoznak vele. Ez a teljesmunkaidőre vonatkozó vibrációs terheléstlényegesen lecsökkentheti. Vezessen be kiegészítő biztonsági intézkedéseketa ő személy, vibráció elleni védelmére, pl: az elektromos szerszámok ésberendezések műszaki karbantartása, a kezek melegen tartása, s a munkafolyamatok szer

Követelmények a gép kezelőjére A gép kezelője használat előtt gyelmesen olvassa el ahasználati utasítást. A készüléket nem használhatják korlátozott zikai, érzékszervi vagy mentális képességű, továbbá megfelelő tapasztalatokkal vagy ismeretekkel nem rendelkező személyek (gyermekek sem). Szakképesítés: A gép használatához, sza

kemberrel valófelvilágosításon kívül nem szükséges speciális szakképesítés. Minimális korhatár: A géppel kizárólag 16 éven felüliszemélyek dolgozhatnak. Kivételt képez a atal

korúakfoglalkoztatása szakképzés alatt az oktató felü- gyelete melletszakképzettség elsajátítása érdekében. A helyi előírások meghatározhatják a kezelő személy minimális életkorát. Képzés: A gép használatához elegendő szakember felvilágosításaresp. a használati utasítással való megismerkedés. Speciálisképzés nem szükséges. Maradékveszélyek Az összes biztonsági előírás betartása és helyes alkalmazása esetén is fennállnak bizonyos maradvá- nykockázatok. Halláskárosodás A bekapcsolt közelében hosszabb ideig tartózko

dó személyek halláskárosodást szenvedhetnek. Hallásvédő eszköz használata ajánlott! A használati útmutató betartása ellenére létezhetnek maradványkockázatok. Viselkedés kényszerhelyzetben Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani,s minél hamarabb biztosítson be orvosi segítséget. Asebesültet nyugtassa meg, s védje további balesettől.Az esetleges balesetek miatt a munkahelyen, a DIN 13164norma követelménye sze- rint, mindig legyen kéznél,elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén,a kézi patikából kivesz, azonnal pótolja vissza. Ha segítségre van szüksége, tüntesse fel az alábbiadatokat:

1. A baleset színhelye

3. A sebesültek száma

4. A sebesülések típusa

Symboly FIGYELMEZTETÉS/Figyelem! A személyi sérülések kockázatának csökkentése érdekében olvassa el a felhasználói útmutatót. Viseljen védő szemüveget Hallásvédő eszköz használata ajánlott! Minden beállító, tisztító és karbantartó munka előtt vegye ki a gépből a cserél- hetó akkut. Kidobott tárgyak okozta baleset veszélye! A közelben tartózkodó személyeket tartsa a veszélyes területen kívül (5 m). Forgókerék okozta személyi sérülés veszélye. Tartsa biztonságos távolságban a kezeit. 360° Tartsa be a legalább 5 m biztonságos távolságot a harmadik személyektől. Védje nedvesség ellen. A gépet nem szabad esőnek kitenni. CE jelzet Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtő telepre. Védje nedvesség ellen A csomagolást felállított helyzetben tartsaD

MAGYAR DEHU Akkumulátor Óvja az akkumulátor a túlzott meleggel és tűzzel szemben. Óvja az akkumulátort vízzel és nedvesség- gel szemben. MAX. 40°C Óvja az akkumulátort 40°C-nál magasabb hőmérséklettől. Li-Ion Soha ne dobja az akkut a háztartási hulladék közé Az akkukat és elemeket minden esetben azok környezetbarát megsemmisítését végző hulladékgyűjtő telephelyen adja le. Elektromos készülékekre vonatkozó általános biztonsági utasítások

Figyelmeztetés Olvassa el az összes biztonsági utasítást és rendelke- zést.Az alábbi utasítások hibás betartása áramütés, tűz és/vagy súlyos balesetveszélyt jelent. A jövőbeni újraolvasáshoz őrizzen meg minden biztonsági utasítást és rendelkezést. A biztonsági utasítások között szereplő „elektromos készülék“ kifejezés vezetékkel (tápkábellel) táplált elektromos szerszámokra, valamint akkumulátorral táplált (tápkábel nélküli) elektromos szerszámokra vonatkozik.

1) Munkahelyi biztonság

a) Tartsa a munkahelyét tisztán és biztosítsa a megfelelő megvilágítását. A rendetlen, rosszul megvilágított munkahely balesetveszélyes. b) Soha ne használja az elektromos készüléket tűzveszélyes folyadékokat, gázokat és port tartalmazó robbanásveszélyes környezetben. Az elektromos készülékek a por vagy a gőzök berobbanását eredményező szikrákat gerjeszte

nek. c) Tartsa biztonságos távolságban az elektromos készüléktől a gyermekeket és egyéb személye

ket.Figyelmetlenség esetén elveszítheti a készülék feletti uralmát.

2) Villamos biztonság

a) Az elektromos készülék csatlakozódugójának illeszkedni kell a csatlakozóaljba. A dugó nem módosítható tetszés szerint. A földelt elektro

mos készülékeket ne használja dugós adapter- ekkel kombinálva. A nem módosított csatlako- zódugók és megfelelő csatlakozóaljak használata csökkenti az elektromos áramütés kockázatát. b) Ne érjen a testével földelt tárgyakhoz, pl. csővezetékhez, fűtővezetékhez, tűzhelyhez, hűtőgéphez. Ha a teste földelve van, nagyobb az elektromos áramütés kockázata. c) Soha ne tegye ki az elektromos készülékeket eső, nedvesség hatásának. Ha a készülékbe víz jut, nagyobb az áramütés kockázata. d) Soha ne használja nem rendeltetésszerűen a kábelt, pl. a készülék hordására, felfüggeszté

sére vagy a dugó kirántására. Óvja a vezetéket a túlságosan magas hőmérséklettől, olajaktól, éles élektől és a készülék mozgó alkatrészeitől. A sérült és összegabalyodott kábelek fokozzák az áramütés kockázatát. e) Ha a készülékkel kültérben dolgozik, csak kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas hoss

zabbító kábel használata csökkenti az áramütés kockázatát. f) Ha nem kerülhető ki a készülék nedves közeg

ben való használata, használjon hibaáram elleni védőkapcsolót. A hibaáram elleni védőkapcsoló használata csökkenti az áramütés kockázatát.

a) Figyelmesen dolgozzon, az elektromos készülékkel végzett munka során hallgasson a józan eszére. Az elektromos készüléket soha ne használja, ha alkohol, kábítószer vagy gyógyszer hatása alatt áll. Egyetlen pillanatnyi gyelmetlenség súlyos balesetet eredményezhet. b) Használjon munkavédelmi eszközöket és min

dig viseljen védőszemüveget. Az olyan személyi védőeszközök használata, mint az arcpajzs, csús- zásgátló talpú munkacipő, védősisak vagy fülvédő az elektromos készülék típusának és használatának függvényében csökkenti a baleset kockázatát. c) Előzze meg a készülék nemkívánatos bekapc

solását. Még mielőtt a készüléket tápforráshoz vagy akkumulátorhoz csatlakoztatná, felemel- né vagy hordaná, győződjön meg róla, hogy ki van kapcsolva. Amennyiben az elektromos készülék hordása során az ujját a kapcsolón tartja, vagy a készüléket bekapcsolt állásban csatlakoztat- ja a hálózathoz, baleset veszélyének teszi ki magát. d) A készülék bekapcsolása előtt távolítsa el belőle a beállítására szolgáló segédeszközöket és szerszámokat. A készülék mozgó részében található szerszám vagy kulcs balesetet okozhat. e) Ügyeljen a helyes testtartás megőrzésére. Álljon stabilan és őrizze meg az egyensúlyát. Ily módon váratlan helyzetekben jobban az ellenőrzése alatt tarthatja a készüléket. f) Viseljen megfelelő öltözetet. Ne viseljen bő ruhákat se ékszereket. A haját, ruháját és kesztyűjét tartsa biztonságos távolságban a mozgó alkatrészektől. A bő ruhát, ékszereket és a hosszú hajat a készülék mozgó részei elkaphatják. g) Ha lehetőség nyílik porszívó és porfogó felsze

relése, győződjön meg róla, hogy azok csatlako- ztatva lettek, és helyesen vannak használva. A porszívó használata csökkenti a por okozta veszély kockázatát.D

4) Az elektromos készülék használata és ápolása

a) Soha ne terhelje túl a készüléket. Az adott munkához mindig megfelelő szerszámot használjon. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozik a megadott teljesítménykorlátokon belül. b) Soha ne használja az elektromos készüléket, ha hibás a kapcsolója. Az olyan elektromos készülék, amely nem kapcsolható be vagy ki, veszélyes, és javításra szorul. c) A készülék beállítása, tartozékcsere vagy a készülék lerakása előtt húzza ki a dugóját a hálózatból és/vagy vegye ki az akkuját. Ezek a biztonsági rendelkezések megakadályozzák a készülék véletlenszerű bekapcsolását. d) A nem használt elektromos készülékeket gyermekektől távol tárolja. Akadályozza meg, hogy az elektromos készüléket olyan személyek használhassák, akik nem ismerik a használatát, vagy nem olvasták el ezt a használati útmu

tatót. Az elektromos készülékek veszélyesek, ha gyakorlatlan személyek használják őket. e) Az elektromos berendezésről gondoskodjon! Ellenőrizze, hogy a mozgó részek hibátlanul működjenek, ne akadozzanak, ne legyenek olyan mértékben megrepedve, vagy hibásak, hogy negatív irányba befolyásolják a gép működését! A hibás alkatrészeket, a gép üzem

behelyezése előtt, javíttassa meg! Számos bale- setet a rosszul karbantartott elektromos szerszámok okoznak. f) Tartsa élesen és tisztán a vágószerszámokat. Az alaposan ápolt, éles szerszámok ritkábban szorul

nak be, és könnyebb a vezetésük. g) Az elektromos készülékeket, tartozékokat, toldatokat stb. e használati útmutatóval összhangban használja. Mindig vegye gy

elembe a munkakörülményeket és a végzett tevékenységet. Az elektromos készülékek nem rendeltetésszerű használata veszélyes helyzetek kialakulásához vezethet.

5) Az akkus készülék használata és kezelése.

a) Az akkukat kizárólag a gyártó által javasolt akkutöltőben töltse. A csak bizonyos típusú akkuk töltésére alkalmas töltők esetében tűz ves

zélye fenyeteg, ha más típusú akkumulátorokkal használják. b) A töltőbe kizárólag hozzá szánt akkumulátorok töltését végezze. Más típusú akkumulátorok használata baleset- és tűzveszélyes. c) Soha ne hagyja a nem használt akkut irodai kapcsok, gémkapcsok, érmék, kulcsok, szögek, csavarok vagy más kisméretű fémtárgyak közelében, amelyek rövidre zárhatják. Az akku

mulátor érintkezői közötti rövidzár égési sérülések, illetve tűz veszélyével jár. d) Helytelen használat esetén az akkuból folyadék folyhat ki. Ehhez soha ne érjen hozzá. Nem

kívánatos érintkezés esetén öblítse le vízzel. Ha a folyadék szembe jut, forduljon orvoshoz.Az akkuból szivárgó folyadék bőrirritációt vagy égési sérüléseket okozhat.

a) Az elektromos szerszámot kizárólag szakké

pezett személyzet javíthatja, minden esetben eredeti pótalkatrészek felhasználásával. Ez biz- tosítja a készülék további biztonságos használatát. Biztonsági utasítások Lombfúvó gép A kisgép használatba vétele előtt ellenőrizze le a munkaterületet. Távolítsa el a kemény tárgyakat, pl. köveket, üvegcserepeket, drótokat stb., amelyeket a gép a használat során kidobhat, vagy amelyek más módon fenyegetik a kezelőszemélyzet és a közelben tartózkodók testi épségét. Soha ne használja a kisgépet, ha nem rendelkezik az előírt biztonsági elemekkel. Saját biztonsága érdekében a gépet kizárólag akkor használja, ha fel vannak rá szerelve a biztonsági burkolóelemek, továbbá a személyi sérülések elkerülése érdekében kizárólag az ajánlott toldatokkal használja. Soha ne használja az avarfúvót tűzrakó helyek, grillek, nyílt lángok, hamu- és parázstárolók stb. közelében. Az avarfúvó helyes használata csökkenti a tűzveszélyt. Soha ne helyezzen semmilyen tárgyat a kifúvó nyílás közelébe. Ügyeljen arra, hogy a kifújt levegő sugara ne irányuljon emberekre, állato

kra, üvegtáblákra vagy x tárgyakra, pl. fákra, autókra, falakra stb. Az erős levegősugár köveket, szemetet, gallyakat dobhat ki, amelyek közvetlenül vagy a földről visszaverődve személyi sérülést vagy anyagi kárt okozhatnak. Soha ne használja a készüléket vegyi anyagok, műtrágya stb. szórásához, permetezéséhez. Ezzel megelőzi a mérgező anyagok terjedését. A gép üzemeltetése alatt idegen személyeket, gyerekeket és állatokat, tartson a géptől biztonságos távolságban. A minimális biztonsági távolság 5 m. Megfelelő munkaruhát viseljen: csúszásgátló talpú munkacipőt, hosszú nadrágot, kesztyűt, védőszemüveget és fülvédőt! Soha ne viseljen bő ruhákat vagy ékszereket. A haját, ruházatát és kesztyűjét tartsa a mozgó alkatrészektől távol, mivel azok elkaphatják azokat. Soha ne használ

ja a berendezést mezítláb vagy nyitott szandálban. Arcpajzs viselése javasolt, mivel a kisgép használata jelentős porképződéssel jár.D

MAGYAR A munkavégzés során ne versenyezzen. Lassan, körültekintően járjon el. Ügyeljen a biztonságos testtartásra, különösen lejtős terepen. Ne használja az avarfúvót nyitott ablakok közelében Ne használja a kisgépet rossz időben, különösen ne közelgő vihar esetén. Soha ne irányítsa az avarfúvót személyekkel, állatok

kal, másik avarfúvóval szembe. A géppel folytatott munkavégzés során biztosítson megfelelő fényforrást ill. látási viszonyokat. Mielőtt behelyezné az akkut, ellenőrizze le, hogy a készülék ki van kapcsolva. Az elektromos szerszámban csak hozzá rendelt akkut használjon. Más akku használata személyi sérüléshez és tűzhöz vezethet. Minden használatba vétel előtt ellenőrizze le az összes csavarkötés és dugókulcsos kötés megfelelő felfekvését, továbbá a gép biztonsági berendezéseit, illetve hogy minden mozgó alkatrész könnyen jár. A lehető legszigorúbban tilos leszerelni, átalakítani vagy eltulajdonítani a gépen található védő- és biztonsági elemeket, továbbá a gépre idegen védőelemeket szerelni. Soha ne használja a gépet, ha sérült, vagy meghibásodtak a biztonsági berendezései. Az elkopott és sérült részeket cserélje ki. Ne használja a berendezést tűzveszélyes folyadékok és gázok közelében. Rövidzár esetén tűz- és robbanás

veszély áll fenn. Figyelem Ez elektromos szerszám működése közben elektromágneses mezőt generál. Bizonyos feltételek fennállása esetén ez a mező megzavarhatja az aktív vagy passzív orvosi implantátumok működését. A súlyos vagy halálos balesetek kockázatának csökkentése érdekében ajánlott az orvosi implantátumokat viselő személyek számára, hogy a szerszám használata előtt konzultálják azt kezelőorvosukkal és az egészségügyi implantátum gyártójával. Akkumulátor Szakszerűtlen használat vagy sérül akku használa- ta esetén a készülékből gőz távozhat. Biztosítson elegendő friss levegőt, és komplikációk esetén fordul- jon orvoshoz. A gőzök irritálhatják a légutakat. Tűzveszély! Robbanásveszély! Soha ne használjon sérült, hibás vagy eldefor

málódott akkumulátorokat. Az akkumulátorokat soha ne nyissa fel, ne sértese fel és ne engedje leesni. Soha ne töltse az akkumulátort savakat vagy tűzveszélyes anyagokat tartalmazó közegben. Óvja az akkumulátort a magas hőmérsékletekkel és tűzzel szemben. Az akkumulátort csak 10°C - +40°C hőmérséklettartományban töltse. Soha ne helyezze fűtőtestre, és ne tegye ki hosszú ideig intenzív napsugárzásnak. Erős terhelést követően először hagyja kihűlni. Rövidzár - soha ne zárja fém tárgyakkal rövidre az akkumulátort. Megsemmisítéskor, szálltáskor vagy tároláskor az akkumulátort csomagolja be (műanyag zacskó, doboz), vagy ragassza le az érintkezőit. Munkautasítások Az akkumulátorok csak részben feltöltve kerülnek leszállításra, és a használatba vétel előtt teljessen fel kell őket tölteni.

• Ha a készülék lassan dolgozik, vagy leáll, töltse fel az akkut.

• A Li-ion akku bármikor tölthető az élettartam lerövi

dülése nélkül. A töltés folyamatának megszakítása nem vezet az akku megsérüléséhez.

• A Li-ion akkut mélykisülés ellen védő „Electronic- Cell Protection“ ellektronikus cellavédelem védi.

• Az akku jelentősen lerövidülő üzemideje azt jelzi, hogy az akku élettartam végéhez közeledik, és ki kell cserélni. Kizárólag eredeti gyári pótakkukat használjon.D

Karbantartás Minden beállító, tisztító és karbantartó munka előtt vegye ki a gépből a cserél- hetó akkut. Javításokat és azokat a munkákat, melyeket a has

ználati utasítás nem tartalmaz, kizárólag autorizált szakemberek végezhetik! Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon! Tartsa mindig tisztán a gépet, különösen pedig a szellőző nyílásokat. Soha ne tisztítsa a gépházat vízsugárral! Ne tisztítsa a gépet és annak tartozékait oldószerek

kel, gyúlékony vagy mérgező anyagokkal, csak egy megnedvesített rongyot használjon, miután ellenőrizte hogy a gép áramtalanítva van. Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbant

artás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet. Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon A szerszámot száraz helyen tárolja. Kiselejtezés: A megsemmisítésre vonatkozó utasítások a kés- züléken vagy csomagolásán elhelyezett piktogramok- ból következnek. Hibás és/vagy tönkrement eszközök át kell adni az illetékes hulladékgyűjtő telepre. Az akkukat környezetbarát módon semmisítse meg. A Li-ion akkukat speciális módon kell megsem- misíteni. A hibás akkukat szaküzletben adja le. A készülék bezúzása előtt ki kell belőle venni az akkut. A sérült akkuk környezetszennyezéshez vezetnek, és károsíthatják az Ön egészéség is, ha mérgező gőzök vagy folyadékok szivárognak belőle. Ezért soha ne küldjön pl. sérült akkut postán. Kérjük, forduljon a területileg illetékes hulladéktelephez. Az akkukat kisült állapotukban semmisítse meg. Ajánlott a pólusok leragasztása ragasztószalaggal, hogy megóvjuk őket a rövidzártól. Soha ne próbálja meg felnyitni az akkut. A csomagolás megsemmisítése A csomagolás óv a szállítás közben fenyegető sérülésektől. A csomagolóanyagok általában környe- zetvédelmi és hulladékgazdálkodási szempontok alapján kerülnek kiválasztásra, ezért újrahasz- nosíthatók. A csomagolóanyag újrahasznosítása csökkenti a hulladékmennyiséget. Egyes csomago- lóanyagok (pl. fóliák, styropor®) gyermekekre nézve veszélyt jelenthetnek. MAGYAR Fulladásveszély! A csomagolás egyes részeit gyermekektől távol tárol- ja, és a lehető leggyorsabban semmisítse meg. Jótállás Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék meg- vétele napján kezdődik. A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot. A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása.A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás. Fontos információk az ügyfél részére Felhívjuk a felhasználó gyelmét, hogy mind a jótállá

si időben, mind annak lejártát követően visszaadásra kizárólag az eredeti csomagolásban kerülhet sor. Ez

Az azonosság megitélésének a módja

Garantált akusztikus teljesítményszint

Műszaki dokumentáció összeállításra felhatalmazva
