Termék típusa	Szabadon álló elektromos tűzhely
Márka	Indesit
Modell	KN3C76A(W)BG
Méretek (Sz x Mé x Ma)	60 x 60 x 85 cm (becsült)
Tömeg	55 kg (becsült)
Tápellátás	230 V egyfázisú vagy 400 V háromfázisú (konfigurációtól függően)
Maximális teljesítmény	Akár 10 000 W (használattól függően)
Főzőlap típusa	Üvegkerámia sugárzó fűtőtestekkel és bővíthető hilite körrel
Főzőzónák száma	4 (ebből 1 bővíthető hilite)
Sütő típusa	Elektromos statikus és ventilációs sütő grill funkcióval
Sütő térfogata	Körülbelül 70 L (becsült)
Sütési funkciók	Statikus sütő, sütemény, pizza, ventilált, felső fűtőszál, grill, ventilációs grill, forgónyárs
Elektronikus időkapcsoló	Időzítő, késleltetett indítás, sütési idő programozható
Sütő világítása	25 W-os izzó, E14 foglalat
Tisztítás	A sütő és az üvegkerámia főzőlap kézi tisztítása nem koptató szerekkel; nincs pirolízis
Biztonság	Maradékhő jelző a főzőlapon, ajtóreteszelő eszköz (egyes modelleken)
Tartozékok	Rács, tepsi, forgónyárs (modelltől függően)
Javíthatóság	Izzó felhasználó által cserélhető; egyéb javítások hivatalos szerviz által
Energiaosztály	Nincs megadva a használati útmutatóban

Gyakran ismételt kérdések - KN3C76A(W)BG INDESIT

Hogyan állítsuk be újra a digitális órát áramszünet után?

Nyomja meg egyszerre az időkapcsoló + és - gombját, majd 4 másodpercen belül használja a + és - gombokat a pontos idő beállításához.

Hogyan használjuk a késleltetett sütés funkciót?

Állítsa a sütő gombjait a kívánt hőmérsékletre. Nyomja meg az időtartam gombot, és állítsa be az időtartamot a +/- gombokkal, majd nyomja meg a vég gombot, és állítsa be a sütés befejezésének idejét. A sütő automatikusan bekapcsol, hogy a kiválasztott időre elkészüljön.

Miért kapcsolódik ki-be a termosztát jelzőfénye?

Ez normális: azt jelzi, hogy a sütő melegszik, és a termosztát tartja a kiválasztott hőmérsékletet. Akkor világít, amikor a fűtőszál melegszik, és kialszik, amikor a hőmérséklet elérte a kívánt értéket.

Hogyan tisztítsuk meg az üvegkerámia főzőlapot karcolás nélkül?

Használjon speciális üvegkerámia tisztítószert, puha szivacsot vagy kaparót a lerakódott szennyeződésekhez. Kerülje a dörzsszivacsokat és súrolóporokat. Lehűlés után tisztítsa.

Mit tegyünk, ha az üvegkerámia főzőlap megreped?

Azonnal húzza ki a készüléket, és lépjen kapcsolatba a hivatalos vevőszolgálattal. Ne használja tovább a tűzhelyet, amíg meg nem javították, mert áramütés veszélye áll fenn.

Hogyan cseréljük ki a sütő izzóját?

Húzza ki a készüléket. Távolítsa el az izzó üvegbúráját (a sütő hátsó részén található). Csavarja ki a hibás izzót, és cserélje ki egy 25 W-os, E14 foglalatú izzóra. Szerelje vissza a búrát, majd csatlakoztassa újra.

Melyik a legjobb funkció pizza sütéséhez?

Használja a Pizza sütő funkciót (3. pozíció). Melegítse elő 15 percig. Helyezze a pizzát közvetlenül a rácsra egy könnyű alumínium tállal. A ropogósság érdekében ne használjon tepsit.

A sütő nem melegszik, mit ellenőrizzünk?

Ellenőrizze, hogy a készülék be van-e dugva, és hogy a megszakító nem kapcsolt-e ki. Győződjön meg arról, hogy a gombok sütési pozícióban vannak, nem 0-n. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos technikussal.

Használhatók rézedények az üvegkerámia főzőlapon?

Nem ajánlott durva vagy deformált aljú edényeket használni. Használjon sima, lapos aljú edényeket, lehetőleg rozsdamentes acélból vagy zománcozott anyagból, hogy elkerülje a felület karcolódását.

Hogyan aktiváljuk a sütőajtó reteszelését?

Ha az Ön modellje rendelkezik ezzel, emelje fel a reteszelő szerkezetet, amely a kezelőpanel és az ajtó között található, a használati útmutatóban látható módon. A kinyitáshoz emelje fel újra.

HASZNÁLATI ÚTMUTATÓ KN3C76A(W)BG INDESIT

Használati útmutató

A készülék leírása - A készülék áttekintése

A készülék leírása - Kezelőpanel

Üzembe helyezés

Bekapcsolás és használat

A főzőlap használata

A sütő használata

Óvintézkedések és tanácsok

A készülék leírása - A készülék áttekintése

1. A kerámia főzőlap 2. Kapcsolótábla 3. Sütőrács 4. Serpenyő vagy sütőtepsi 5. Állítható lábacska vagy láb 6. TALCASINEK 7. helyzet 5 8. helyzet 4 9. helyzet 3 10. helyzet 2 11. helyzet 1

A készülék leírása - Kezelőpanel

1. Elektronikus sütés programozó 2. Hőmérséklet szabályzó gomb - Termosztát 3. Hőmérséklet ellenőrző lámpa 4. Választó gomb 5. Elektromos főzőmező ellenőrző lámpa 6. Az elektromos főzőlap vezérlő gombja 7. Az elektromos főzőlap vezérlő gombja "Hilite"

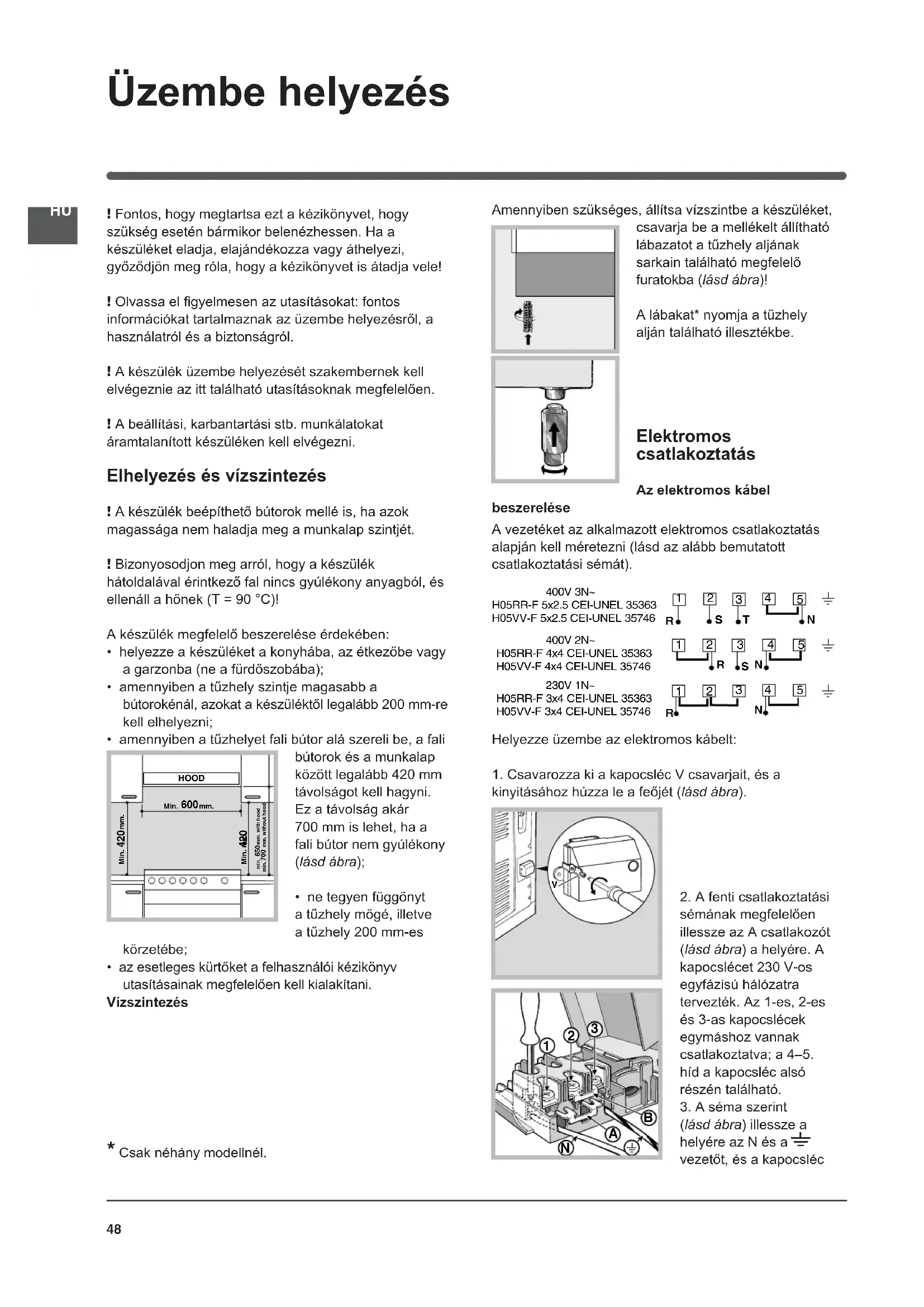

Üzembe helyezés

! Fontos, hogy megőrizze ezt a kézikönyvet, hogy szükség esetén bármikor belenézhessen. Ha a készüléket eladja, elajándékozza vagy áthelyezi, győződjön meg róla, hogy a kézikönyvet is átadja vele! ! Olvassa el figyelmesen az utasításokat: fontos információkat tartalmaznak az üzembe helyezésről, a használatról és a biztonságról. !A készülék üzembe helyezését szakembernek kell elvégeznie az itt található utasításoknak megfelelően. A beállítási, karbantartási stb. munkálatokat áramtalanított készüléken kell elvégezni.

Elhelyezés és vízszintezés

!A készülék beépíthető bútorok mellé is, ha azok magassága nem haladja meg a munkalap szintjét. ! Bizonyosodjon meg arról, hogy a készülék hatoldalával érintkező fal nincs gyúlékony anyagból, és ellenáll a hőnek (T = 90 °C)!

A készülék megfelelő beszerelése érdekében:

• helyezze a készüléket a konyhába, az étkezőbe vagy a garzonba (ne a fürdőszobába);
• amennyiben a tűzhely szintje magasabb a bútorokénál, azokat a készüléktől legalább 200 mm-re kell elhelyezni;
• amennyiben a tűzhelyet fali bútor alá szereli be, a fali

bútorok és a munkalap között legalább 420 mm távolságot kell hagyni. Ez a távolság akár 700 mm is lehet, ha a fali bútor nem gyúlékony (lásd ábra);

• ne tegyen függönyt a tűzhely mögé, illetve a tűzhely 200 mm-es

körzetébe; - az esetleges kürteket a felhasználói kézikönyv utasításainak megfelelően kell kialakítani.

Vízszintezés

*Csak néhány modellnél.

Amennyiben szükséges, állítsa vízszintbe a készüléket,

csavarja be a mellékelt állítható lábazatot a tűzhely aljának sarkain található megfelelő furatokba (lásd ábra)!

A lábakat* nyomja a tűzhely alján található illesztékekbe.

Elektromos csatlakoztatás

Az elektromos kábel

beszerelése

A vezetékeket az alkalmazott elektromos csatlakoztatás alapján kell méretezni (lásd az alább bemutatott csatlakoztatási sémát).

400V 3N~ H05RR-F 5x2.5 CEI-UNEL 35363 H05VV-F 5x2.5 CEI-UNEL 35746

400V 2N~ H05RR-F 4x4 CEI-UNEL 35363 H05VV-F 4x4 CEI-UNEL 35746

230V 1N~ H05RR-F 3x4 CEI-UNEL 35363 H05VV-F 3x4 CEI-UNEL 35746

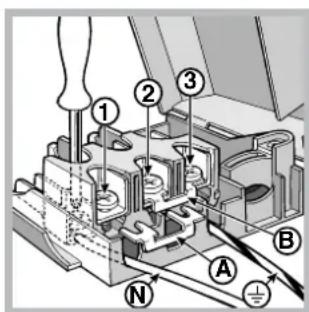

Helyezze üzembe az elektromos kábelt:

1. Csavarozza ki a kapocslec V csavarjait, és a kinyitásához húzza le a fedelét (lásd ábra).

1. A fenti csatlakoztatási séma szerint illessze az A csatlakozót (lásd ábra) a helyére. A kapocsleczet 230 V-os egyfázisú hálózatra tervezték. Az 1-es, 2-es és 3-as kapocslecek egymáshoz vannak csatlakoztatva; a 4-5. híd a kapocslec alsó részén található. 3. A séma szerint (lásd ábra) illessze a helyére az N és a fázisvezetéket, és a kapocslec

alsó csavarjainak meghúzásával végezze el a csatlakoztatásokat.

1. A megmaradt vezetékeket kösse be az 1-es, 2-es és 3-as kapocslecekbe, és húzza meg a csavarokat.
2. Rögzítse a kábelt a megfelelő kábelrögzítőbe.
3. A V csavarokkal zárja vissza a kapocslec fedelét.

Az elektromos kábel bekötése a hálózatba

Szereljen a kábelre a készüléken elhelyezett adattáblán feltüntetett terhelésnek megfelelő szabványos csatlakozódugót (lásd Műszaki adatok táblázat). Egy, a készülék és a hálózat közé szerelt minimum 3 mm-es kontaktnyílású omnipoláris megszakítóval csatlakoztassa a készüléket közvetlenül a hálózathoz. A megszakítót a jelzett terhelésre kell méretezni, és meg kell felelnie az NFC 15-100 szabványoknak (a földelés vezetékét a megszakító nem szakíthatja meg). A hálózati kábelt úgy kell elhelyezni, hogy sehol se érhesse 50°C-nál magasabb hőmérséklet.

A csatlakoztatás előtt győződjön meg arról, hogy:

• az aljzat rendelkezzen földeléssel és feleljen meg a szabványnak;
• az aljzat képes legyen elviselni a készülék adattábláján feltüntetett maximális teljesítmény terhelését;
• a tápfeszültség feleljen meg az adattáblán feltüntetett értékeknek;
• az aljzat kompatibilis a készülék csatlakozódugójával. Amennyiben az aljzat nem kompatibilis a csatlakozódugóval, a cseréhez hívjon engedéllyel rendelkező szakembert. Ne használjon hosszabbítókat vagy elosztót.

! A beszerelt készülék elektromos kábelének és a fali csatlakozónak könnyen hozzáférhetőnek kell lennie.

! A kábel nem hajolhat meg és nem lehet összenyomva.

! A kábelt rendszeresen ellenőrizni kell, és cseréjét kizárólag engedéllyel rendelkező szakember végezheti el.

! A fenti előírások be nem tartása esetén a gyártó elhárít minden felelősséget.

• Csak néhány modellnél.

ADATTÁBLÁZAT
Mérétek	Szelesség: 41cm Magasság: 34 cm Mélység: 39 cm
Térfogat	54 I
Az ételmelegítő rész hasznos méretei	Szelesség: 42 cm Magasság: 23 cm Mélység: 44 cm
A halózati áram feszültsege és frekvenciája	Lásd az adattáblán.
Kerámia főzolap Bal elso Bal hátso Jobb hátso Jobb elso A kerámia főzolapok energiafevetele max.	1200 W 1700/ 1800* W 1200 W 1700/700* W 5800-5900 W
ENERGIAOSZTÁLY	A villamos sütők energiafogyasztásti címkézsésörő szoló 2002/40/EK irányelv. EN 50304 szabvány Természetes hoáramlás néveges energiafogyasztása – melegítő funksió: Hagyományos Kényszer hoáramlás osztály néveges energiafogyasztása – melegítő funksió: Sütemenyésűtes
A készülék megfelél a	az alábbi unións irányelveknek: 2006.12.12-i 2006/95/EGK irányelv (alacsony feszültseg) és annak módosításai – 2004.12.15-i 04/108/EGK irányelv (elektrömágneves összeférhétőseg) és annak módosításai – 1993.07.22-i 93/68/EGK irányelv és annak módosításai. 2006/96/EGK 1275/2008 (Stand-by/ Off mode)

Bekapcsolás és használat

A gázégő típusának azonosításához tekintse meg a „A gázégők és a fúvókák jellemző adatai" című fejezetben található ábrákat.

A sütő használata

! Első bekapcsoláskor működtesse a sütőt üresen legalább egy óra hosszat maximum hőmérsékleti fokozaton és csukott ajtó mellett. Ezután kapcsolja ki a sütőt, nyissa ki az ajtaját, és szellőztesse ki a helyiséget. A keletkező szag a sütő védelmére használt anyagok elpárolgásából származik.

! Használatbavétel előtt gondosan húzza le a készülék oldalaira felragasztott műanyag filmrétegeket.

! Soha ne támasszon semmit közvetlenül a sütő aljának, mert a zománc megsérülhet.

! Az elektromos programozóval* ellátott készülékeknél az elektromos sütő használatához a sütési mód kiválasztása előtt nyomja meg egyidejűleg a és gombot (a kijelzőn megjelenik a szimbólum).

1. A PROGRAMVÁLASZTÓ tekerőgomb elforgatásával válassza ki a kívánt sütési programot.
2. A HŐMÉRSÉKLET-SZABÁLYZÓ tekerőgombbal válassza ki a programhoz ajánlott, vagy a kívánt hőmérsékletet.

A vonatkozó táblázatban kikereshetők az ajánlott sütési módok és az azokhoz tartozó javasolt hőmérsékletek (lásd Sütési táblázat).

Sütés alatt a következőket mindig megteheti:

• A PROGRAMVÁLASZTÓ tekerőgomb segítségével módosíthatja a sütési programot. A HŐMÉRSÉKLET-SZABÁLYZÓ tekerőgomb segítségével módosíthatja a hőmérsékletet.
• A PROGRAMVÁLASZTÓ tekerőgomb „0” helyzetbe állításával megszakíthatja a sütést.

! A sütőedényeket mindig a mellékelt rácsokra tegye.

HŐMÉRSÉKLET-SZABÁLYZÓ ellenőrzőlámpa

Ha ég, a sütő be van kapcsolva. A lámpa akkor alszik ki, ha a sütő belsejében a hőmérséklet eléri a kívánt értéket. Ekkor a lámpa váltakozva kigyullad és kialszik, jelezve, hogy a hőmérséklet-szabályzó működik, és állandó értéken tartja a hőmérsékletet.

• Csak néhány modellnél.

Sütővilágítás

Amennyiben a PROGRAMVÁLASZTÓ tekerőgombot egy, a „0”-tól eltérő helyzetbe állítja, a sütővilágítás kigyullad. A világítás a sütő működése során

bekapcsolva marad. Ha a tekerőgombot a -as állásba kapcsolja, a lámpa kigyullad, azonban melegítő funkció nem lép működésbe.

Elektronikus időzítés*

Lehetővé teszi az óra és a visszaszámláló funkció megjelenítését.

!Minden funkció a beállítást követően körülbelül 7 másodperc elteltével aktiválódik.

Az óra visszaállítása

A készülék hálózathoz való csatlakoztatásakor, illetve áramkimaradást követően a kijelzőn az alábbi felirat fog villogni: 0:00

Az óra beállításához nyomja meg a és a gombot, majd a + gombot. A gyors beállításhoz tartsa benyomva a gombokat.

Az óra esetleges átállításához ismételje meg a fentiekben leírt lépéseket.

Percszámláló funkció

A funkció eléréséhez nyomja meg a gombot, mire a kijelzőn megjelenik a „szimbólum. A + gomb nyomogatásával az időt 10 másodperces lépésekkel növelheti, egészen 99 perc 50 másodpercig. A gomb nyomva tartásával az időt percenkénti lépésekkel növelheti maximum 10 óráig.

Az idő csökkentéséhez használja a - gombot.

A kívánt idő beállítása után megkezdődik a visszaszámlálás. Az idő leteltével megszólal a csengő, melyet bármely gomb megnyomásával elnémíthat.

A gomb megnyomásával megjelenítheti az időt; a szimbólum jelzi, hogy a visszaszámláló funkció be van állítva. Körülbelül 7 másodperc elteltével a kijelző automatikusan visszakapcsol a visszaszámlálásra.

Már beállított idő nullázása

Tartsa lenyomva a - gombot addig, míg a számláló el nem éri a 0:00 értéket.

Hangjelzés hangerejének beállítása

Az óra beállításának kiválasztása és megerősítése után a s gombbal be lehet állítani az ébresztőóra hangjelzésének hangerejét.

A sütés megtervezése az elektronikus programozóval*

Az óra beállítása

A készülék hálózathoz való csatlakoztatása után, illetve áramkimaradást követően a kijelzőn a 0.00 felirat villog. Az óra beállítása:

1. Nyomja meg egyidejűleg a SÜTÉSI IDŐ és a SÜTÉS VÉGE gombot.
2. A + és a - gombbal 4 másodpercen belül állítsa be a pontos időt. A + gombbal az idő növelhető, a - gombbal csökkenthető.

Az óra beállítását követően a programozó automatikusan kézi üzemmódba kapcsol.

A percszámláló beállítása

A percszámlálóval beállítható a visszaszámlálás, melynek végén a készülék hangjelzést ad ki.

A percszámláló beállítása:

1. Nyomja meg az IDŐZÍTÉS gombot. A kijelzőn a következő jelenik meg:

0:30 2. A + és a - gombbal állítsa be a kívánt időt. 3. A gombok felengedésekor a visszaszámlálás elindul, a kijelzőn pedig megjelenik a pontos idő:

10.00

1. Az idő leteltével a készülék hangjelzést ad ki, mely a + és a - gombot kivéve bármelyik gombbal kikapcsolható, valamint a szimbólum kialszik.

! A percszámláló nem szabályozza a sütő be- és kikapcsolását.

A hangjelzés hangerejének beállítása

Az óra beállításának kiválasztása és megerősítése után a - gombbal be lehet állítani az ébresztő hangjelzésének hangerejét.

Késleltetett sütés sütési idejének beállítása

Mindenekelőtt a sütő PROGRAMVÁLASZTÓ tekerőgombjával és HŐMÉRSÉKLET-SZABÁLYZÓ tekerőgombjával be kell állítani a sütési programot és a kívánt sütési időt.

Ekkor be lehet állítani a sütési időt:

1. Nyomja meg a SÜTÉSI IDŐ gombot.
2. A + és - gombbal 4 másodpercen belül állítsa be a kívánt sütési időt. Például 30 percre tervezett sütési idő esetén a kijelzőn a következő jelenik meg:

030

1. Amennyiben a gombokat nem nyomja meg 4 másodpercen belül, a kijelző visszakapcsol a pontos időre (pl. 10.00), és ezzel egyidejűleg a kijelzőn

megjelenik a szimbólum és az A (AUTO) betű: Ezt követően be kell állítani a sütés végét:

1. Nyomja meg a SÜTÉS VÉGE gombot.
2. A + és - gombbal 4 másodpercen belül állítsa be a sütés végének kívánt idejét. Például, amennyiben a sütést 13.00-kor be kívánja fejezni, a kijelzőn a következő jelenik meg:

13.00

1. Amennyiben a gombokat nem nyomja meg 4 másodpercen belül, a kijelző visszakapcsol a pontos időre (pl. 10.00), és ezzel egyidejűleg a kijelzőn megjelenik az A (AUTO) betű:

10·00

A fenti példában a sütő automatikusan bekapcsol 12.30-kor, majd 30 perccel később, 13.00-kor kikapcsol.

Azonnali sütés sütési idejének beállítása

Kövesse a sütési idő beállításának fent leírt lépéseit (1-3. lépés).

Az A betű égve marad, jelezve, hogy az időtartamnak és a sütés végének az AUTO módban való beállítása sikerült. A sütő kézi módba való visszakapcsolásához az AUTO sütések után nyomja meg egyidejűleg a SÜTÉSI IDŐ és SÜTÉS VÉGE gombokat.

A szimbólum a sütés időtartama alatt égve marad.

A beállított sütési időt a SÜTÉSI IDŐ gomb, a sütés végének időpontját pedig a SÜTÉS VÉGE gomb megnyomásával bármikor megtekintheti. A sütés végén megszólal a hangjelzés. Ezt a + és - gomb kivételével bármelyik gombbal megszakíthatja.

Beprogramozott sütés törlése

Nyomja meg egyidejűleg a SÜTÉSI IDŐ és a SÜTÉS VÉGE gombot.

A beállított adatok javítása, illetve törlése

A beállított adatok a megfelelő gomb megnyomásával (PERCSZÁMLÁLÓ, SÜTÉSI IDŐ, illetve SÜTÉS VÉGE), majd a + vagy - gombbal bármikor megváltoztathatók.

A sütési idő törlésével egyidejűleg a sütés vége is törlődik és viszont.

Programozott működés esetén a sütés végét a sütőkészülék által beállított kezdeténél korábbi időpontra nem lehet állítani.

Sütési programok

HAGYOMÁNYOS SÜTÉS

Hőmérséklet: igény szerint 50°C és a maximális érték között.

A két alsó és felső fűtőszál bekapcsol. Ennél a hagyományos sütési módnál inkább csak egy szintet használjon: ha több szinten süt, a hőeloszlás nem megfelelő.

Hőmérséklet: igény szerint 50 °C és a maximális érték között.

Bekapcsol az alsó fűtőszál és működni kezd a ventilátor, finom és egyenletes hőeloszlást biztosítva a sütő belsejében. Ez a program kíméletes sütést igénylő ételek (például kelt tészták) sütéséhez, valamint egyszerre három szinten „mignon” elkészítéséhez javasolt.

PIZZASÜTÉS program

Hőmérséklet: igény szerint 50 °C és a maximális érték között.

Bekapcsol az alsó és a körkörös fűtőszál, és a ventilátor működni kezd. Ez a kombináció lehetővé teszi a sütő gyors felmelegedését, elsősorban alulról érkező erőteljes hőárammal. Ha egyszerre egynél több szintet használ, a sütési idő felénél cserélje meg a tepsihelyet.

LEGKEVERÉSES SÜTÉS program

Hőmérséklet: igény szerint 50 °C és a maximális érték között.

Az összes fűtőszál bekapcsol (felső, alsó és körkörös), és a ventilátor működni kezd. Mivel a hő az egész sütőben állandó, a levegő egyenletesen süti és pirítja az ételt. Egyidejűleg maximum két szintet lehet használni.

GRILLEZÉS program

Hőmérséklet: maximum.

Bekapcsol a felső középső fűtőszál. A grillezés magasabb és közvetlen hőmérséklete olyan ételekhez javasolt, melyek magasabb felületi hőmérsékletet igényelnek (borjú- és marhasült, filé, rostélyos). A program ideális grillezéshez. Helyezze az ételt a rács közepére, mert a sarkokban nem fog megsülni.

DUPLA GRILLEZÉS program

Hőmérséklet: maximum.

A szokásosnál nagyobb és innovatív kiképzéssel rendelkező grill a sütés hatásfokát 50%-kal növeli, és lehetővé teszi, hogy a sarkokba is eljusson a hő. Akkor használja ezt a grillezési módot, ha egyenletes pirulást kíván elérni.

GRATINÍROZÁS

program

Hőmérséklet: igény szerint 50°C és 200°C között. Bekapcsol a felső fűtőszál, és működni kezd a ventilátor és a forgónyárs (ha van). Ez a sütési mód a sütő belsejében egyesíti a levegő keringtetését az egyirányú hősugárzással. Ez a hőáthatolóképesség növelésével segít megakadályozni, hogy az ételek felülete megégjen.

! A GRILLEZÉSHEZ, a DUPLA GRILLEZÉSHEZ és a GRATINÍROZÁSHOZ a sütőajtónak zárva kell lennie.

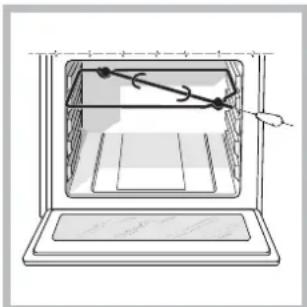

Lacikonyha*

A forgónyárs használatához tegye a következőket:

1. Tegye a zsírfelfogó tálcát az 1. szintre.
2. Helyezze a forgónyárs támasztékát a 4. szintre, és

rakja be a nyársat a sütő hátsó falán található megfelelő furatba (lásd ábra).

1. A forgónyárs elindításához a PROGRAMVÁLASZTÓ tekerőgombbal válassza

programot.

Alsó tárolótér

A sütő alatt van egy tárolótér, melyben kiegészítők, illetve fazekak tárolhatók. A sütőajtó kinyitásához az ajtót forgassa el lefelé (lásd ábra).

! Az alsó tárolótérbe ne tegyen gyúlékony anyagot:

!A fiók (ha van) belső felületei felmelegedhetnek.

*Csak néhány modellnél.

Praktikus sütési tanácsok

! Légkeveréses sütésnél ne használja a sütő aljától számított 1. és 5. szintet: ezeket a helyeket közvetlenül éri a meleg levegő, ami a kíméletes sütést igénylő ételek odaégését eredményezheti.

LÉGKVERÉSES ÜZEMMÓD

Használja a 2. és a 4. szintet. A 2. szintre tegye a magasabb hőmérsékletet igénylő ételeket. - Helyezze a zsírfelfogó tálcát alulra, a rácsot felülre.

GRILLEZÉS

• GRILLEZÉSKOR és DUPLA GRILLEZÉSKOR helyezze a rácsot az 5. szintre, a sütési melléktermékek (szaft és/vagy zsír) felfogása érdekében pedig helyezze a zsírfelfogó tálcát az 1. szintre. GRATINIROZÁSKOR helyezze a rácsot a 2-es vagy 3-as szintre, a sütési melléktermékek felfogása érdekében pedig helyezze a zsírfelfogó tálcát az 1-es szintre. Javasoljuk, hogy a hőmérsékletet állítsa a legmagasabb fokozatra. A felső fűtőszálat hőmérséklet-szabályzó vezérli, így előfordulhat, hogy nem működik folyamatosan.

PIZZASÜTÉS

• Használjon könnyű, alumínium tepsit a mellékelt rácsra helyezve. A zsírfelfogó tálcával elhúzódik a sütési idő, és nehezebb ropogós pizzát kapni.
• Sok feltétet tartalmazó pizzáknál javasoljuk, hogy a mozzarellát a sütés felénél tegye a tésztára.

Ajtózárszerkezet

Egyes modellek a kezelőpanel és a sütőajtó között elhelyezett „ajtózár“-szerkezettel vannak ellátva. Az ajtó kinyitásához nyomja le az ábrán látható „A“ szerkezetet.

A víasztcgomb beállitása	Étel tipusa Tómeg	[kg]	A sūtō aljától számított tálaszint	Elömelegités idöttama [perc]	Hömérskélet-szabályzó tekerogomb beállitása	Sütés idöttama [perc]
1 Konvekclós üzemód	Kacsa	1	3	15	200	65-75
	Marhasült	1	3	15	200	70-75
	Sertéssült	1	3	15	200	70-80
	Aprósütemenyek	-	3	15	180	15-20
	Gyümölcslepény	1	3	15	180	30-35
2 Péksütemenyek üzemód	Sütemenyek	0.5	3	15	180	20-30
	Piték	1	2/3	15	180	45-50
	Szilvatora	-	3	15	180	40-50
	Piskóta	-	3	15	160	25-30
3 Pizza üzemód	Pizza	0.5	3	15	220	15-20
	Marhasült	1	2	10	220	25-30
	Cserke	1	2/3	10	180	60-70
4 Légkeverées üzemód	Pizza (2 szinten)	1	2-4	15	230	15-20
	Lasagne	1.8	3	10	180	30-35
	Csöben sümlt tésztafelfüjt	1	3	10	180	20-30
	Tésztafelfüjt	1.5	3	10	180	20-30
	Bárány	1.5	2	10	180	40-45
	Cserke + krumpli	1	2-4	15	200	60-70
	Makréla	1	2	10	180	30
	Tengeri keszeg	1.5	2	10	180	55-60
	Szilvatora	1	3	10	160	40-50
	Képviselöfänk (2 szinten)	0.5	2-4	10	190	20-25
	Kekszek (2 szinten)	0.5	2-4	10	180	10-15
	Piskóta (2 szinten)	1	2-4	10	165	20-25
	Csöben sümlt tésztafelfüjt (2 szinten)	2.5	2-4	15	200	35-40
5 Felső fütőelem	Nyelvhal és tintahal	1	4	5	Max	8
	Roston sümlt tintahal és gamálarák	1	4	5	Max	4
	Tökehalfíle	1	4	5	Max	10
	Grillezzett zöldégek	1	3/4	5	Max	8-10
6 Grill	Borjúpecsenye	1	4	5	Max	15-20
	Hüsszeletek	1.5	4	5	Max	20
	Hamburger	1	3	5	Max	7
	Makréla	1	4	5	Max	15-20
	Melegszendvics	4 db	4	5	Max	5
	Nyárssal
	Roston sümlt borjú	1.0	-	5	Max	70-80
	Roston sümlt csirke	2.0	-	5	Max	70-80
7 Légkeverées grill	Grillcsirke	1.5	2	5	200	55-60
	Tintahal	1.5	2	5	200	30-35
	Csirke (roston) + krumpli (a zsirfóg tálcán)	1.5	-	5	200	70-75
		-	2	5	200	70-75
	Nyárssal
	Roston sümlt borjú	1.5	-	5	200	70-80
	Roston sümlt csirke	1.5	-	5	200	70-80
	Roston sümlt bárány	1.5	-	5	200	70-80
	Több húsztus nyárs (csakbizonyos modelleknél)
	Húsos kebab	1.0	-	5	Max	40-45
	Zöldéges kebab	0.8	-	5	Max	25-30

MEGJEGYZÉS: a sütési idők hozzávetőlegesek, és az egyéni ízlés szerint változók lehetnek. Grill, dupla grill vagy légkeveréses dupla grill használata esetén a zsírfogó tálcát mindig alulról az első sütőszintre kell tenni.

!A tömítéseknél alkalmazott ragasztóanyag zsírfoltot hagyhat az üvegen. Mielőtt használja a készüléket, javasoljuk, hogy ezeket speciális, nem súroló hatású tisztítószerrel távolítsa el. Az első működési órákban előfordulhat, hogy gumiszagot érez, ez azonban hamar elmúlik.

A főzőfelületek bekapcsolása és kikapcsolása

Főzőfelületek bekapcsolásához csavarja el óramutató járásával megegyező irányba a megfelelő tekerőgombot.

A kikapcsoláshoz csavarja el a tekerőgombot az óramutató járásával ellentétes irányba, a „0” állásba.

A FŐZŐLAP ÜZEMÁLLAPOT-JELZŐ lámpa bekapcsolása azt jelzi, hogy az elektromos főzőlapnak legalább egy főzőfelülete be van kapcsolva.

Főzőzónák

A főzőlap elektromos hősugárzóval és halogén fűtőelemmel van felszerelve. Használatuk esetén a főzőlap következő elemei piros színűek lesznek.

A. Főzőzóna sugárzó fűtőelemekkel

B. Főzőzóna halogén bővíthető fűtőelemmel C. Főzőzóna halogén fűtőelemmel D. A maradékhő-visszajelző lámpa: ez azt jelzi, hogy a vonatkozó főzőzóna hőmérséklete 60 °C feletti - ez

a helyzet akkor is fennállhat, ha a fűtőelem már ki lett kapcsolva, de még meleg.

Főzőzóna halogén/sugárzó fűtőelemekkel

Ezek a hőt a bennük lévő halogén/sugárzó fűtőelemekből bocsátják ki. Hasonló jellemzőkkel bírnak, mint a gázégők: könnyű őket kezelni, és a beállított hőmérsékleteket gyorsan el lehet érni, valamint lehetővé teszi az általuk nyújtott teljesítmény megjelenítését.

A fűtőelemek leírása

A körkörös sugárzó/halogén fűtőelemek 10-20 másodperccel a bekapcsolás után pirosak lesznek.

A körkörös sugárzó/halogén fűtőelemek egyenletes hőeloszlást biztosítanak a sugárzó/halogén fűtőelemek szokványos előnyein túlmenően. A sugárzó/halogén fűtőelemek már a bekapcsolás pillanatában nagy hőmennyiséget bocsátanak ki, aminek a következők gyakorlati előnyei:

• gyors melegítés (a gázégőhöz viszonyítva)

· gyors lehűlés - egyenletes hőmérséklet a teljes felületen (a körkörös fűtőelemeknek köszönhetően)

Bővíthető sugárzó főzőzónának

Ezek a hagyományos főzőzónákhoz hasonló módon működnek, és a bővíthető főzőzónájukról lehet őket megismerni. Vagy csak a kisebb belső főzőzónát lehet bekapcsolni, vagy mindkettőt.

Különleges főzőzóna-szabályozógombok. E szabályzógombok segítségével két különböző teljesítményszint közül lehet választani, melyek mindegyike az 1-es minimumszint és a 12-es maximumszint közé állítható be. Az alsó teljesítményszint beállításához forgassa el a tekerőgombot óramutató járásával megegyező irányban. A maximális teljesítményszint beállítására való átkapcsoláshoz forgassa el a tekerőgombot ütközésig (), amit egy halk kattanás is jelez. Ezt követően a tekerőgomb óramutató járásával ellentétes elforgatásával állítsa be a maximális teljesítményszintet 12 és 1 közötti értékre. A minimális teljesítményszint visszaállításához forgassa el a tekerőgombot, és állítsa vissza a nulla beállításra. Bővíthető főzőzónákkal rendelkező üvegerámia főzőlapok esetén (lásd C ábra), a tekerőgomb első forgatható része a kisebb (belső) főzőzónát kapcsolja, mindkét főzőzóna bekapcsolásához, azaz a bővített főzőzóna bekapcsolásához forgassa el a tekerőgombot a (beállításhoz, és aztán válassza ki a kívánt teljesítményszintet 12 és 1 között.

Hasznos tanácsok a főzőlap használatához

• Sima és vastag aljú fazekakat használjon, hogy biztos lehessen benne, hogy tökéletesen érintkeznek a melegítő felülettel.

Olyan átmérőjű fazekakat használjon, melyek teljesen lefedik a melegítő felületet, így biztosíthatja a hő teljes kihasználását.

• Mindig győződjön meg arról, hogy a fazekak alja tökéletesen száraz és tiszta: így a főzőlaphoz a fazekak megfelelően fognak illeszkedni, és mind a fazekak, mind a főzőlap hosszabb ideig fog tartani. Lehetőleg ne használja ugyanazokat az edényeket gáztűzhelyen: a gáztűzhelyek hőkoncentrációja eldeformálhatja az edény alját, ami így elveszti tapadóképességét.
• Soha ne hagyja bekapcsolva a főzőfelületeket fazék nélkül, mert tönkremehet.

Beállitás	Sugárzó gázégő
0	Ki
1	Vaj és csokoládé megolvasztásához.
2	Folyadékok melegítéséhez.
3
4	Krémekhez és szószikohoz.
5
6	Étel főzese a forrósponton.
7
8	Sültekhez.
9
10	Nagyobb darab húsok főzéséhez.
11
12	Sütéshez.
●	Mindkét főzöterület khasználásához.

Fokozat	Normál vagy gyors mező
0	Kikapcsolt állapot
1	Zöldség, hal főzéséhez
2	Burgonya (pároláshoz), levesek, csicseriborsó, bab főzéséhez
3	Nagy mennyiségú étel tovább főzéséhez, pl. minestrone
4	Sütéshcz (atlagos)
5	Sütéshez (atlagon felül)
6	Barnításhoz és a forrás rövid idő alatti eléréséhez

A készülék a nemzetközi biztonsági szabványokkal összhangban lett tervezve és gyártva.

E figyelmeztetéseket biztonsági megfontolásból közöljük, kérjük, olvassa el figyelmesen.

Általános biztonság

A készüléket otthoni, háztartási használatra tervezték. A készülék nem állítható fel a szabadban, akkor sem, ha a terület védett helyen van. Nagyon veszélyes kitenni a készüléket esőnek, illetve viharnak. - Ne érjen a készülékhez mezítláb, illetve vizes vagy nedves kézzel vagy lábbal. A készüléket kizárólag felnőttek használhatják ételek sütésére a kézikönyvben található utmutatásoknak megfelelően. Minden más használatra (például: helyiségek fűtésére) alkalmatlan és ezért veszélyes. A gyártó nem vonható felelősségre olyan károkért, amelyek szakszerűtlen, hibás, vagy nem rendeltetésszerű használatból adódnak. A kézikönyv 1. (izolált) vagy 2. osztályú - 1. osztályú (két szekrény közé beépített) készülékre vonatkozik. Tartsa távol a gyerekeket. Kerülje el, hogy más elektromos háztartási készülékek vezetéke hozzáérjen a sütő meleg részeihez. - Ne takarja el a szellőzésre és a hő elosztására szolgáló nyílásokat. - Az edények behelyezéséhez vagy kivételéhez mindig használjon konyhakesztyűt. A készülék működése közben ne használjon a közelben gyúlékony folyadékokat (alkohol, benzin stb.). - Ne tegyen gyúlékony anyagot az alsó tárolótérbe, illetve a sütőbe: meggyulladhat, ha a készülék véletlenül működni kezd. - Ha a készüléket nem használják, mindig ellenőrizze, hogy a gombok a "nullás" állásban legyenek. - A csatlakozót az elektromos hálózatból ne a kábelnél, hanem a csatlakozódugónál fogva húzza ki. A készülék tisztítását vagy karbantartását azután kezdje el, hogy kihúzta a csatlakozódugót az elektromos hálózatból. Ha a készülék elromlana, ne próbálja meg saját maga megjavítani. A nem szakemberek által végzett javítások a készülék sérülését vagy újabb meghibásodását okozhatják. Forduljon a szervizhez. - Ne tegyen nehéz tárgyakat a nyitott sütőajtóra. - A készüléket testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő, illetve a terméket nem ismerő személyek - a gyerekeket is ideértve - csak a biztonságukért felelős személyek felügyelete mellett, illetve a készülék használatával kapcsolatos alapvető utasítások ismeretében használhatják. - Ne engedje a gyerekeket játszani a készülékkel.

Hulladékkezelés

A csomagolóanyagok hulladékkezelése: tartsa be a helyi előírásokat, így a csomagolóanyag újra felhasználásra kerülhet. - Az Európai Parlament és Tanács, elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2002/96/EK irányelve előírja, hogy e hulladékok nem kezelhetők háztartási hulladékként. A forgalomból kivont berendezéseket - az azokat alkotó anyagok hatékonyabb visszanyerése, illetve újrahasznosítása, valamint az emberi egészség és a környezet védelme érdekében - szelektíven kell gyűjteni. Az összes terméken megtalálható áthúzott szemetes szimbólum a szelektív gyűjtési kötelezettségre emlékeztet. A fogyasztóknak a helyi hatóságokhoz vagy a kereskedőhöz kell fordulniuk a régi készülék elszállításának módjáról.

Takarékosság és környezetvédelem

Ha a sütőt késő esti vagy a kora reggeli órákban működteti, hozzájárul az elektromos művek terheltségének csökkentéséhez. Javasoljuk, hogy GRILLEZÉSKOR, DUPLA GRILLEZÉSKOR és GRATINIROZÁSKOR mindig csukja be a sütő ajtaját: így kitűnő eredményt kap, ugyanakkor jelentős energiát takarít meg (kb. 10%). A tömítéseket tartsa tisztán és őrizze meg hatékonyságukat oly módon, hogy jól illeszkedjenek az ajtóhoz és ne engedjék kijutni a hőt.

Kapcsolja ki a készüléket.

Minden művelet előtt áramtalanítsa a készüléket.

A sütő tisztítása

! A tisztításhoz ne használjon gőzborotvát.

A külső zománc vagy inox alkatrészek és a gumitömítések langyos, semleges szappanos vízzel átitatott szivaccsal tisztíthatók. Ha a foltokat nehéz eltávolítani, használjon speciális tisztítószereket. Javasoljuk, hogy tisztítás után alaposan öblítse le, és törölje szárazra a készüléket. Ne használjon súrolóport vagy maró anyagot. - A sütő belsejét lehetőleg minden használat után, még langyos állapotban tisztítsa meg. Használjon meleg vizet és mosogatószert, öblítse le, és puha ruhával törölje szárazra. Kerülje a súrolószerek használatát. A sütőajtó üvegét tisztítsa meg szivaccsal és nem dörzshatású tisztítószerrel, majd törölje át puha ruhával. Ne használjon durva dörzsanyagot vagy éles, fém kaparókést, mely megkarcolhatja a felületét, vagy akár az üvegfelület széttörését is eredményezheti. A tartozékok a normál edényekhez hasonlóan, akár mosogatógépben is elmoshatók. - A kezelőpanelről a koszt és zsírt dörzsfelület nélküli szivaccsal vagy puha ruhával lehet letisztítani.

A sütő tömítéseinek ellenőrzése

Rendszeresen ellenőrizze a sütőajtó körüli tömítés állapotát. Ha sérülést vesz észre, forduljon a legközelebbi hivatalos szakszervizhez. Javasoljuk, hogy ne használja a sütőt, amíg a javítást nem végzik el.

A sütőt megvilágító lámpa kicserélése

1. A sütő áramtalanítása után húzza le a lámpafoglalat

üvegfedelét (lásd ábra). 2. Vegye ki a lámpát, és cserélje ki egy ugyanolyanra: feszültség: 230 V, teljesítmény: 25 W, típus: E14. 3. Tegye vissza a fedelet, és helyezze ismét áram alá a sütőt.

Az üvegkerámia főzőlap tisztítása

! Kerülje a súrolószerek, illetve maró hatású szerek (tűzhelytisztító spray, folttisztítók és rozsdatlanítók, poralakú tisztítószerek és dörzsfelülettel rendelkező szivacsok) használatát: ezek helyrehozhatatlanul összekarcolhatják a felületet.

A főzőlap tisztításához elég nedves szivacsot, szárazra törléséhez pedig nedvszívó konyhai törlőrongyot használjon. Ha a főzőlap különösen koszos, a felületeket

üvegkerámia-felületek tisztítására alkalmas tisztítószerrel törölje át, öblítse le vízzel, és szárítsa meg.

A makacs ételdarabok eltávolításához használjon megfelelő kaparókést (nincs mellékelve). A tisztítás előtt várja meg, hogy a készülék lehűljön, de ne várja meg, hogy az ételmaradékok megkössek. A legjobb eredmény elérése érdekében használjon szappanos vízben áztatott, üvegkerámia főzőlapokhoz való, inox acélszálas szivacsot. - Amennyiben a főzőlapra ráégne véletlenül valamilyen tárgy vagy műanyag, cukor, illetve hasonló anyag, még meleg állapotában azonnal távolítsa el a kaparókés segítségével. A tisztítás végeztével a főzőlap karbantartása és védelme céljából használhat erre a célra kifejlesztett termékeket: a készüléken hagyott átlátszó filmréteg megvédi a felületeket a főzéskor kicsöpögő ételmaradéktól. Javasoljuk, hogy ezeket a karbantartó műveleteket a készülék langyos (nem meleg) vagy hideg állapotában végezze. - Soha se felejtse el tiszta vízzel leöblíteni, és gondosan megszárítani a főzőlapot: a termékek maradványai a következő főzéskor rákőthetnek a főzőlapra.

Spezialis tisztfószer üvegkerámia fózólapokhoz	Hol kaphatóak?
Tisztfíto vakaró és tartozék penge	Háztartási boltok Áruházak
Tisztfíto termékek üvegkerámiához	Háztartási boltok Hobby boltok Áruházak Szupermarket

Az inox acélfelületek tisztítása

Az inox acél idővel elfoltosodhat, ha hosszú ideig kemény vízzel vagy foszfortartalmú tisztítószerrel érintkezik. Ajánlatos alaposan leöblíteni, és szárazra törölni.

Szerviz

Adja meg az alábbiakat:

A készülék modellje (Mod.) A készülék sorozatszáma (S/N)

Ez utóbbi információkat a készüléken és/vagy a csomagoláson elhelyezett adattáblán találja meg.
