Termék típusa	Vezeték nélküli ragasztópisztoly
Márka	Metabo
Modell	KPA 18 LTX 600
Névleges feszültség	18 V
Akkumulátor típusa	Li-Ion (Cordless Alliance System)
Ajánlott akkumulátor kapacitás	≥ 2,0 Ah
Ragasztási hőmérséklet	200 °C
Bemelegítési idő	Körülbelül 3 perc
Ragasztópálcák átmérője	11 mm
Súly (akkumulátor nélkül)	0,45 kg
Méretek (H x Sz x M)	200 x 50 x 150 mm
Tápellátás	18 V-os akkumulátor (nem tartozék)
Fő funkciók	Gyors fűtés, LED hőmérséklet kijelző, automatikus kikapcsolás inaktivitás után
Karbantartás	Tisztítsa meg a ragasztómaradványokat száraz ruhával, ne merítse vízbe
Biztonság	Túlmelegedés elleni védelem, dupla szigetelés (II. osztály)
Pótalkatrészek	Pótfúvóka, pálcatartó
Általános információk	Különböző anyagok ragasztására, beltéri használatra

Gyakran ismételt kérdések - KPA 18 LTX 600 METABO

Hogyan töltsem fel az akkumulátort a Metabo töltővel?

Helyezze be az akkumulátort teljesen a csúszó rekeszbe (2) ütközésig. A vezérlőjelző (3) villog töltés közben. A töltés automatikusan leáll, a jelző folyamatosan világít.

Mit jelent a folyamatosan világító figyelmeztető jelző (4)?

Az akkumulátor nincs feltöltve, mert hőmérséklete túl magas vagy túl alacsony. Ha a hőmérséklet 0°C és 50°C között van, a töltési folyamat automatikusan elindul.

Használhatok NiCd akkumulátort ezzel a töltővel?

Igen, bizonyos töltők, mint az ASC 55 és ASC 55 SE, alkalmasak NiCd akkumulátorok (12 V, 1,7 Ah, 10 cella) töltésére. Ellenőrizze a töltő specifikációit.

Hogyan tudom, hogy az akkumulátor teljesen feltöltődött?

A vezérlőjelző (3) folyamatosan világít, ha az akkumulátor teljesen feltöltődött. A töltő ekkor automatikusan karbantartó üzemmódba kapcsol.

Mi a teendő, ha a figyelmeztető jelző (4) villog?

Ez hibás akkumulátort vagy rossz behelyezést jelez. Azonnal vegye ki az akkumulátort a töltőből, és ellenőrizze az állapotát. Soha ne használjon hibás akkumulátorokat.

Akkumulátor a töltés után a töltőben hagyható?

Igen, a töltő karbantartó üzemmódba kapcsol. Az akkumulátor a töltőben maradhat, és bármikor használatra kész.

Melyik töltőt használjam egy 18 V-os Metabo akkumulátorhoz?

A kompatibilis töltők közé tartozik az ASC 145, ASC 55, SC 60 Plus stb. Tekintse meg a műszaki jellemzők táblázatát az akkumulátorához megfelelő töltőáram és időtartam tekintetében.

Mennyi a tipikus töltési idő egy 18 V / 4,0 Ah akkumulátor esetén?

Az ASC 145 töltővel a töltőáram körülbelül 6,5 A, a töltési idő pedig körülbelül 37 perc (a műszaki táblázat szerint).

Hogyan karbantartom a töltőt?

Védje a töltőt a nedvességtől, és tartsa gyermekektől elzárva. Tisztítsa meg a szellőzőnyílásokat, és ügyeljen arra, hogy ne legyenek elzárva. Soha ne helyezzen fém tárgyakat a nyílásokba.

Hol találok pótalkatrészeket a töltőhöz?

Javítások esetén lépjen kapcsolatba a Metabo képviselőjével. A címek elérhetők a www.metabo.com oldalon. Sérült tápkábel esetén a gyártóval cseréltesse ki.

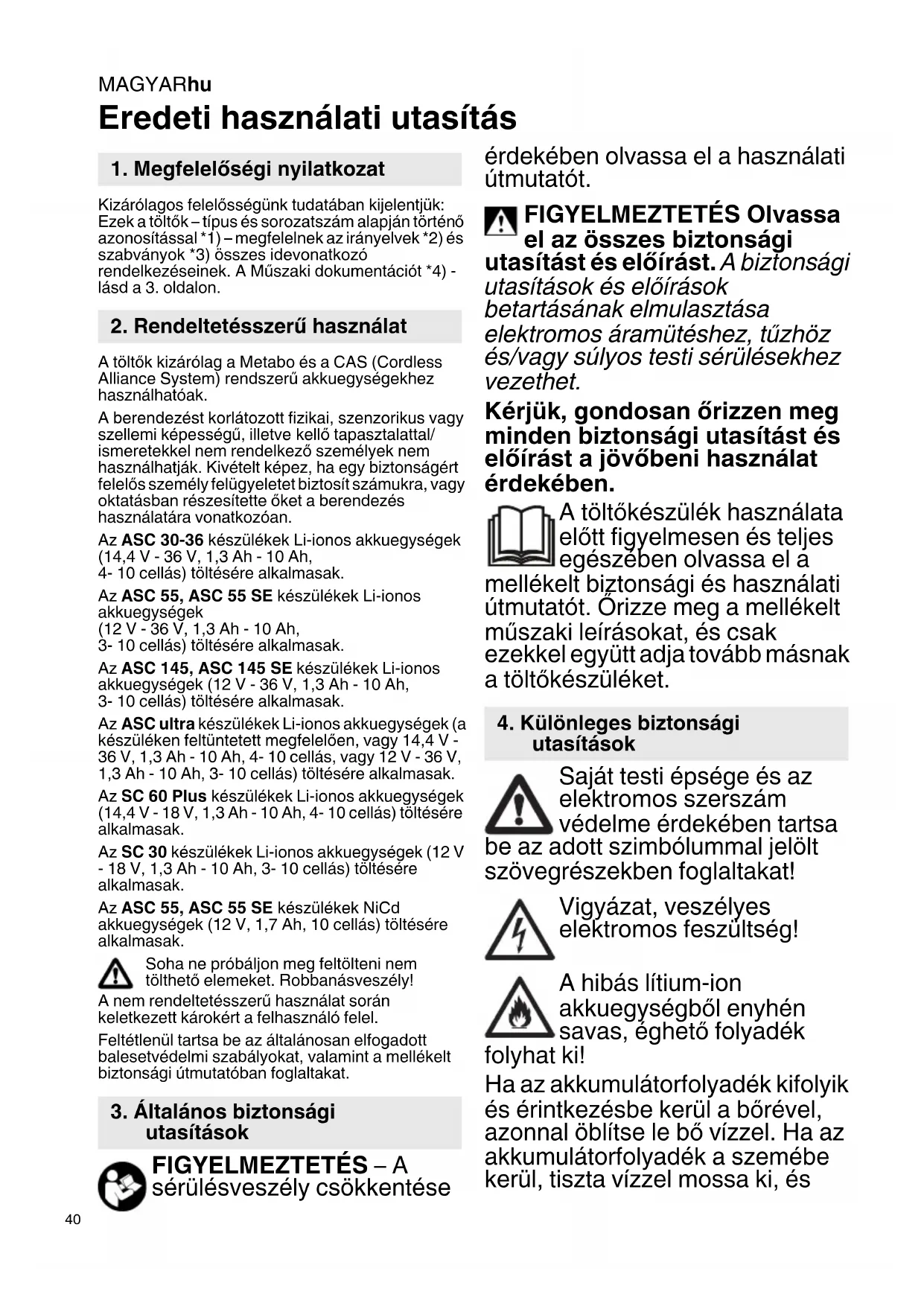

HASZNÁLATI ÚTMUTATÓ KPA 18 LTX 600 METABO

Eredeti használatiutasítás

1. Megfeleloséginyilatkozat

Kizárolagos felelosségunk tutadaban kijelentjuk: Ezek a toltok -tipus es sorozatszám alapján torten' azonositással *1)- megfelelnek az irányelvek *2) es szabványok *3) osszes idevonatkozo rendelkezeseinek. A Muszaki dokumentáciot *4)- lásda 3. oldalon.

2. Rendeltetésszerú használat

A toltok kizarolag a Metabo és a CAS (Cordless Alliance System) rendszerü akkuegységekhez hasznalhatóak.

A berendezest korlatozott fizikai, szenzorikus vagy szellemi képességü, illetev kello tapasztalattal/ ismeretekkel nem rendelkező személyek nem hasznalhatják. Kivételt képez, ha egy biztonságert felelos személy felügyeletet biztosít számukra, vagy oktatásban részesitette öket a berendezés hasznalatára vonatkozoan.

Az ASC 30-36 keszülékek Li-ionos akkuegységek (14,4 V - 36 V, 1,3 Ah - 10 Ah, 4- 10 cellas) toltésere alkumasak.

Az ASC 55, ASC 55 SE keszülékek Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltéséré alkalmasak.

Az ASC 145, ASC 145 SE keszülékek Li-ionos akkuegysékek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésère alkalmasak.

Az ASC ultra készülékek Li-ionos akkuegységek (a készüléken felttuntetett megfeleloen, vagy 14,4 V -36 V, 1,3 Ah - 10 Ah, 4-10 cellas, vagy 12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésère alkalamasak.

Az SC 60 Plus keszülékek Li-ionos akkuegysékek (14,4 V - 18 V, 1,3 Ah - 10 Ah, 4-10 cellas) toltésere alkalmasak.

Az SC 30 keszülékek Li-ionos akkuegységek (12 V -18 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmasak.

Az ASC 55, ASC 55 SE keszülékek NiCd akkuegységek (12 V, 1,7 Ah, 10 cellas) toltésere alkalmasak.

Soha ne probáljon meg feltölteni nem tölthető elementek. Robbanásveszély!

A nem rendeltetesszeru hasznalat soran keletkezett krokert a felhasznalo feel.

Feltétlenül tartsa be az általanosan elfogadott balesetvedelmi szabályokat, valamint a mellekeltBiztonsagi utmutatóban foglaltakat.

3. Általános biztonságiutasítások

FIGYELMEZTETÉS - A sérulésveszély csökkentése

érdekében olvassa el a használati utmutató.

FIGYELMEZTETÉS Olvassa el az összes biztonságiutasítást és elöirást. Abiztonságilutasítások és elöirások betartásanak elmulasztásalektromos áramütéshez, tuzhöz és/vagy súlyos testi serülsekhez gezethet.

Kérjuk, gondosan orizzen meg\ mirden biztonsagiutasítást eselóirast a jovobeni használat\ erdekében.

A toltokeszulék hasznalata elott figyelmesen es teljes egészeben olvassa el a mellekeltBiztonsagyis hasznalati utmutatot.Orizze meg a mellekelt muszaki leirasokat, esCsak ezekkel egyutt adja tovabb masnak a toltokszuléket.

4. Különleges biztonságiutasítások

Sajat testi épsege és az elektromos szerszám védelme erdekében tartsa be az adott szimbóllumal jalölt szövegrészekben foglaltakat!

Vigyázat, veszélyes
elektromos feszültseg!

A hibás litium-ion
akkuegységból enyhén
savas, éghető folyadék
ki!

Ha az akkumulatorfolyadek kifolyik és erintkezésbe kerül a bőrevel, azonnal öblítse le bővizzel. Ha az akkumulatorfolyadek a szemébe kerül, tiszta vizzel mossa ki, és

haladéktalanul vesse alá magát orvosi kezelésnek!

A teljesen feltoltott akkuegységet nem szabad ujra feltolteni.

Csak beltéri használatra alkalmas.

Ovja a toltokeszuleket a nedvessegt!

Ne engedje meg, hogy gyerekek hasznaljak a keszüléket.

Mindig figyelni kell arra, hogy a gyerekek ne jatszhassanak a keszülékkel.

Tartsa távol a gyerekeket a toltókészüléktól ill. a munkaterülettól!

Tárolja a toltókészüléket gyerekek számára nem hozzaférhétő helyen!

Tüz vagy füst keletkeşesekor
azonnal húzza ki a toltokészülék
halózati csatlakozódugojat!

Ne dugjon semmit az
akkumulatortö keszülék
szellőzonyilasaiba - elektromos
áramütés illetve rovidzárlat
veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses teruleteken ne töltsön fel akkuegységet AIR COOLED toltókker.

5. Áttekintés

Lásd a 2. oldalon. Az abrak minded készülékre vonatkozóan péda értékuek.

1 akkuegység (nem része a szallitasi terjedelemnek)
2csuszóérintkezó
3 Üzemeléskijelzó
4 f i g y e l m e z t et kijelzö

6. Üzembe helyezés

Az üzembe helyezés elott ellenorizze, hogy a szerszám típustáblaján megadott halózati feszültseg és frekvencia megfelel-e az On altal hasznalt halózat adatainak.

Az ehez hasonlo, egyenaramot eloallito keszulekek befolyasolhatjak az egyszeru hibaaramu vedokapcsolok mukodeset. Hasznaljon "F" vagy jobt tipust, max. 30 mA kioldoarammal.

A toltokeszülek üzembe helyezese elott gyozodjon meg rola, hogy a szellozonyilasok szabadok. A mas targyakhoz betartando legkisebb ravolsag legalabb 5 cm!

6.1 Onteszt

Csatlakoztassa a halózati csatlakozót.

A figyelmeztető kijelző (4) és az üzemeléskijelző (3) kb. 1 masodpercre egymás utan felvillannak, a beepitett ventilator kb. 5 masodpercig jr.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegséget teljesen, utkozésig tolja fel a (2) csuszó erintkezőre.

Az üzemeléskijelző (3) villog.

Megiegyzés: Li-ionos akkuegységnlúgy jelezheti ki a toltessintet, hogy elször kiveszi az akkuegységet a toltokészulékból, majd megnyomja az akkuegységen levó gombot.

7.2 Fenntartó-toltes

Ha a toltes befejezodott, az akkumulatortoltokeszulek automatikusan fenntarto toltesre kapcsol at.

Az akkuegység az akkumulatortólto keszülékben maradhat, és igy mindig üzemész.

100%

Az üzemeléskijelzö (3) folyamatosan világit.

8. Üzemzavar

8.1 A figyelmeztető kijelző (4) folyamatosan világít

Az akkuegység nem toltódk. A homérseklet tul magas vagy tul alacsony. Ha az akkuegység homérseklete 0°C és 50°C koze kerül, a toltési folyamat automatikusan elkezdódk.

8.2 A figyelmeztetó kijelzo (4) villog

MAGYARhu

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a toltokészülkból.
• Az akkuegységet nem tolták fel megfeleloen a csuszó érintkezőre (2). Lásd a 7.1. fejezetet.

9. Javitás

TöltokészüléketCsak villamos szakember javithat!

Amennyiben a keszülék halózati
csatlakozóvezetéke megsérül, akkor azt a
sérülèsek elkerülèse érdekében a gyártóval, a
gyartó ügyfélszolgálatával vagy hasonloan képzett
szemellyel ki kell cserétletni.

A javitasra szoruló Metabo toltokszülékek kerjuk, forduljon Metabo szakkereskedojéhez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarat ártalmatlanitására és ujrahasznosítására vonatkozó helyi előirásokat.

Csak az EU tagországok esetében: soha ne dobjon elektramos kéziszerszámot a haztarásí hulladék kozé! A 2012/19/EU sz., a régi

electromos es elektronikus berendezesekról és annak nemzeti jogba valo átvételeról szólo Europai Irányelvnek megfeleloen a használt elektromos szerszámokat külön kell gyüjteni és környezetbarát ujrahasznosításba kell helyezni.

11. Muszaki adatok

Lásda 3. oldalt.

U = az akkuegységek feszültsegtartománya

C = az akkuegység kapacitasa

Ic =toltoaram t 1)idó

1) Az akkuegység maradék kapacitasától, valamint hómér sékletétól fuggöen a valós toltési idok elterhetnek a megadottaktól.

Megengedett környezeti hómérseklet toltés során: 0°C - 40°C

A muszaki valtoztatás joga a továbbfejlesztés érdekében fenntartva.

Il védóosztályba tartozó készülék

Valtoáram
