HASZNÁLATI ÚTMUTATÓ IVM 40121 M Z22 Kärcher

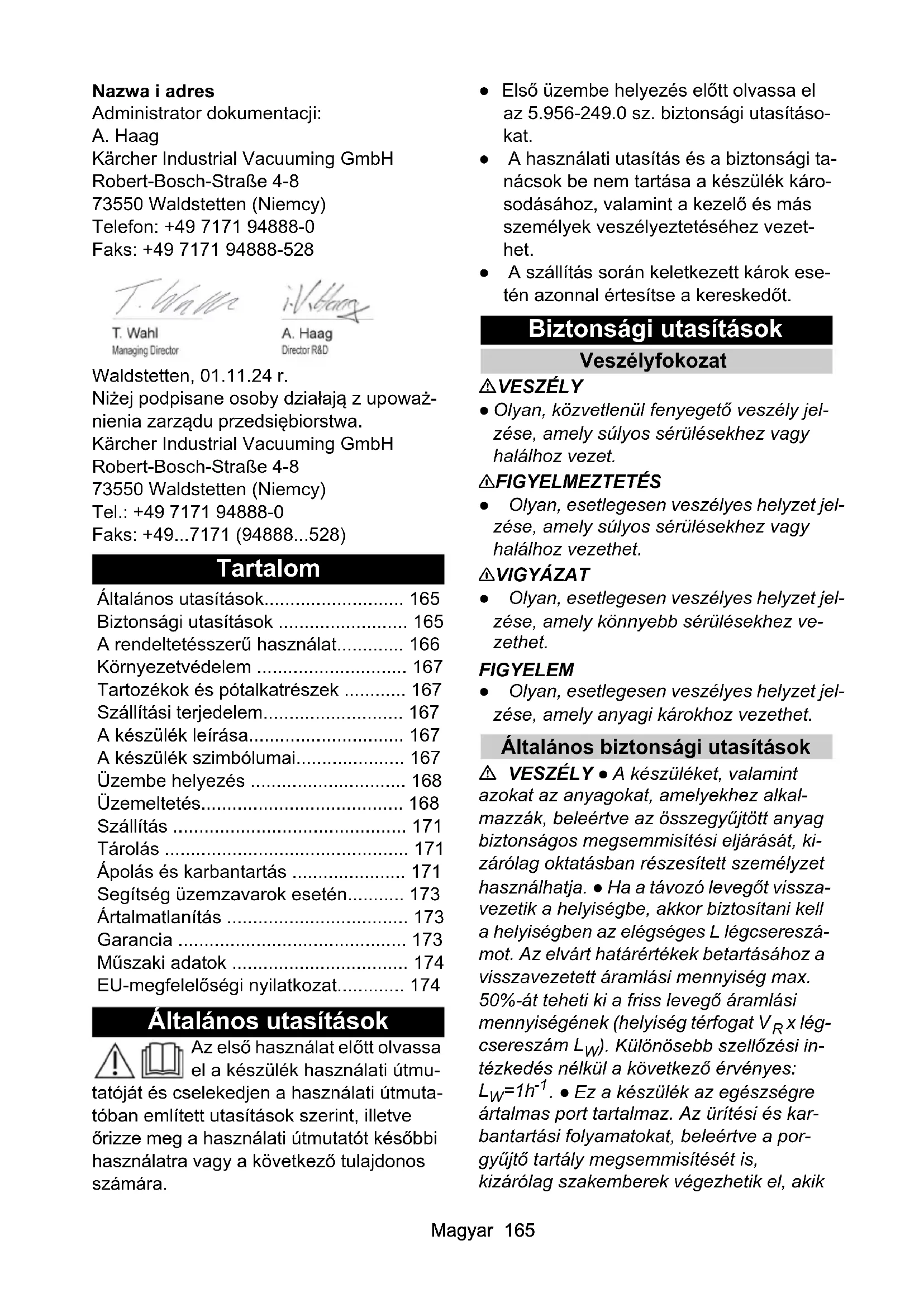

Długość kabla m 10Magyar 165 Nazwa i adres Administrator dokumentacji: A. Haag Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Niemcy) Telefon: +49 7171 94888-0 Faks: +49 7171 94888-528 Waldstetten, 01.11.24 r. Niżej podpisane osoby działają z upoważ- nienia zarządu przedsiębiorstwa. Kärcher Industrial Vacuuming GmbH Robert-Bosch-Straße 4-8 73550 Waldstetten (Niemcy) Tel.: +49 7171 94888-0 Faks: +49...7171 (94888...528) Tartalom Általános utasítások Az első használat előtt olvassa el a készülék használati útmu- tatóját és cselekedjen a használati útmuta- tóban említett utasítások szerint, illetve őrizze meg a használati útmutatót későbbi használatra vagy a következő tulajdonos számára. ● Első üzembe helyezés előtt olvassa el az 5.956-249.0 sz. biztonsági utasításo- kat. ● A használati utasítás és a biztonsági ta- nácsok be nem tartása a készülék káro- sodásához, valamint a kezelő és más személyek veszélyeztetéséhez vezet- het. ● A szállítás során keletkezett károk ese- tén azonnal értesítse a kereskedőt. Biztonsági utasítások Veszélyfokozat VESZÉLY ● Olyan, közvetlenül fenyegető veszély jel- zése, amely súlyos sérülésekhez vagy halálhoz vezet. 몇 FIGYELMEZTETÉS ● Olyan, esetlegesen veszélyes helyzet jel- zése, amely súlyos sérülésekhez vagy halálhoz vezethet. 몇 VIGYÁZAT ● Olyan, esetlegesen veszélyes helyzet jel- zése, amely könnyebb sérülésekhez ve- zethet. FIGYELEM ● Olyan, esetlegesen veszélyes helyzet jel- zése, amely anyagi károkhoz vezethet. Általános biztonsági utasítások VESZÉLY ● A készüléket, valamint azokat az anyagokat, amelyekhez alkal- mazzák, beleértve az összegyűjtött anyag biztonságos megsemmisítési eljárását, ki- zárólag oktatásban részesített személyzet használhatja. ● Ha a távozó levegőt vissza- vezetik a helyiségbe, akkor biztosítani kell a helyiségben az elégséges L légcsereszá- mot. Az elvárt határértékek betartásához a visszavezetett áramlási mennyiség max. 50%-át teheti ki a friss levegő áramlási mennyiségének (helyiség térfogat V

). Különösebb szellőzési in- tézkedés nélkül a következő érvényes:

• . ● Ez a készülék az egészségre ártalmas port tartalmaz. Az ürítési és kar- bantartási folyamatokat, beleértve a por- gyűjtő tartály megsemmisítését is, kizárólag szakemberek végezhetik el, akik Általános utasítások p. 165
• Biztonsági utasítások p. 165
• A rendeltetésszerű használat p. 166
• Környezetvédelem p. 167
• Tartozékok és pótalkatrészek p. 167
• Szállítási terjedelem p. 167
• A készülék leírása p. 167
• A készülék szimbólumai p. 167
• Üzembe helyezés p. 168
• Üzemeltetés p. 168
• Szállítás p. 171
• Tárolás p. 171
• Ápolás és karbantartás p. 171
• Segítség üzemzavarok esetén p. 173
• Ártalmatlanítás p. 173
• Garancia p. 173
• Műszaki adatok p. 174
• EU-megfelelőségi nyilatkozat 66 Magyar eközben megfelelő védőfelszerelést visel- nek. ● Porszívózáskor használja az összes szűrőt, ellenkező esetben a szívómotor megsérül és a megnövekedett finompor-ki- dobás miatt egészségveszély alakulhat ki. ● Vegye figyelembe a kezelt anyagokra vo- natkozó, alkalmazható biztonsági rendel- kezéseket. ● Figyeljen a porszívózott anyagokra vonatkozó biztonsági utasítá- sokra. Megfelelő/nem megfelelő üzemelte- tés esetén a készülék alkatrészei 125°C hőmérsékletig felforrósodhatnak. ● A gyár- tó által jóváhagyott tartozékok elektromo- san vezetőképesek. Bármilyen egyéb tartozék használata tilos. ● A hosszabbító- kábelek használata tilos. 몇 FIGYELMEZTETÉS ● A készülék üze- meltetése vagy tárolása a szabadban ned- ves körülmények között tilos. ● Hozza működésbe a kormánygörgőkre ható rögzí- tőféket, hogy a készülék biztonságosan áll- jon. A készülék mozgása a rögzítőfék behúzása nélkül irányíthatatlanná válhat. ● A készülék nem alkalmas gyúlékony fo- lyadékok (tűzveszélyes, enyhén tűzveszé- lyes, fokozottan tűzveszélyes az 67/548/ EGK veszélyes anyagokra vonatkozó irányelv értelmében) (55 °C alatti lobba- náspont), valamint gyúlékony porok és gyúlékony folyadékok keverékeinek felszí- vására, iletve elszívására. ● A készüléket nem úgy tervezték, hogy felszívja a rendkí- vül alacsony minimális gyújtási energiával (ME <1 mJ) rendelkező porokat , például: Toner, háló, alumíniumpor, ólomsav. ● A készülék nem alkalmas gyújtóforrások és porok felszívására ≤ 190 °C izzítási hőmér- sékleten. ● Minden üzembe helyezés előtt győződjön meg róla, hogy a potenciálki- egyenlítések (földelővezetékek) csatlakoz- tatva vannak. 몇 VIGYÁZAT ● Hosszabb üzemszünet esetén, illetve használat után kapcsolja ki a készüléket a kapcsolónál és húzza ki a há- lózati csatlakozót. ● A készüléket kizárólag a 22. zónán kívül csatlakoztassa. Megjegyzés ● Kérjük, ne feledje, hogy az 1 mJ alatti gyújtóenergiájú porokra további előírások vonatkozhatnak. Magatartás vészhelyzetben VESZÉLY Sérülés- és rongálódásveszély rövidzár- lat vagy más elektromos hiba esetén Áramütés, égési sérülés veszély Kapcsolja ki a készüléket, és húzza ki a há- lózati csatlakozót. Viselkedés szűrőelszakadás/szivárgás esetén: p. 1741

1. Azonnal kapcsolja ki a készüléket.

A készülék további használata tilos.

2. Telepítse a szűrőt.

A rendeltetésszerű használat A készülék rendeltetésszerű használata: ● Száraz, gyúlékony, ártalmas lerakódott porszemcsék eltávolítása; az EN60335- 2-69 szabvány szerint H porosztály ● A IIIC., IIIB. és IIIA. csoportokba tartozó porszemcsék porszívózása ● A 22. zónában található porszemcsék felszívása ● Nedves anyagok felszívása ● Napi szintű használat ● Ipari célokra történő használat, pl. a rak- tárokban és gyártási területeken ● A készülék ipari tevékenységekre is használható, pl. szállodákban, iskolák- ban, kórházakban, gyárakban, üzletek- ben, irodákban és bérleményekben. A készülék hibamentes üzemeltetéséhez használjon kizárólag DN40 és DN50 névle- ges átmérőjű szívótömlőt. Minden egyéb használat nem rendelte- tésszerűnek minősül. A készülék nem használható az alábbi ese- tekben: ● Legfeljebb 190°C-os izzási hőmérsékle- tű gyújtóforrások és porszemcsék felszí- vása ● Al és Mg porok felszívása ● Gyúlékony folyadékok felszívása (a ve- szélyes anyagokról szóló 67/548/EGK irányelv értelmében tűzveszélyes, eny- hén tűzveszélyes és fokozottan tűzve- szélyes anyagok) (lobbanáspont. 55°C alatt), valamint gyúlékony porszemcsék folyadékok keverékeinek felszívásaMagyar 167 ● Magnéziumpor vagy porszemcsék fel- szívása ● Gyúlékony folyadékok és porszemcsék keverékeinek felszívása ● Izzó vagy forró részecskék felszívása, ellenkező esetben tűz- vagy robbanás- veszély áll fenn ● A rákkeltő anyagok felszívása Környezetvédelem A csomagolóanyag újrahasznosítha- tó. Kérjük, környezetbarát módon semmisítse meg a csomagolást. Az elektromos és elektronikus készü- lékek értékes újrahasznosítható anya- gokat és gyakran olyan alkatrészeket tartalmaznak, mint az elemek, akkumuláto- rok vagy olaj, amelyek helytelen kezelés vagy ártalmatlanítás esetén veszélyeztet- hetik az egészséget és a környezetet. Ezek az alkotóelemek azonban a készülék ren- deltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készüléke- ket nem szabad a háztartási hulladékkal együtt megsemmisíteni. Összetevőkre vonatkozó utasítások (REACH) Az összetevőkre vonatkozó aktuális infor- mációkat itt találja: www.kaercher.de/REA-

Tartozékok és pótalkatrészek VESZÉLY Robbanásveszély a nem jóváhagyott tartozékok miatt Kizárólag a gyártó által jóváhagyott és az Ex matricával jelölt tartozékokat használjon a 22. típushoz. Csak eredeti tartozékot és eredeti pótalkat- részt alkalmazzon; ezek garantálják a ké- szülék biztonságos és zavarmentes üzemelését. A tartozékokra és pótalkatrészekre vonat- kozóan információkat itt talál: www.kaerc- her.com. Megjegyzés A csomagolás a tartozékokat nem tartal- mazza. Használat előtt szükséges a tarto- zékok külön megrendelése. Szállítási terjedelem Kicsomagolásnál ellenőrizze, hogy meg- van-e minden tartozék. Amennyiben a ké- szüléken szállítási sérüléseket észlel kérjük, forduljon forgalmazójához. A készülék leírása Ábrák, lásd a grafikonokat tartalmazó oldalt Ábra A 1 Kormánygörgő rögzítőfékkel 2 Szennytartály 3 Záródugó 4 Közbetétgyűrű zár 5 Szűrő letisztítás 6 Manométer 7 Szívóturbina kapcsoló 8 Szívófej 9 Szűrő 10 Tömítőgyűrű 11 Szűrőrögzítő bilincs 12 Hálózati kábel 13 Típustábla 14 Hordozófogantyú 15 Hordozófogantyú 16 Szennytartály fogantyú 17 Tolókengyel 18 Szűrőgyűrű 19 Szívócsonkok 20 Alváz A készülék szimbólumai Használja a készüléket a legfeljebb az M porosztályba tartozó porszemcsék felszí- vására. 몇 FIGYELMEZTETÉS Bőr-, tüdő- és szemsérülés Finompor szivárgás ürítéskor, karbantar- táskor és leselejtezéskor Ürítéskor és a karbantartási munkálatok ki- vitelezésekor, illetve a porgyűjtő tartályok leselejtezésekor használja az előírt védő- felszereléseket.168 Magyar A matrica a használt szívótömlő kereszt- metszetéhez viszonyított maximális vákuu- mértéket mutatja. Az aktuális érték leolvasható a manométeren. A készülékre vonatkozó értékeket a(z) fejezet Olvassa le a minimális térfogatáramot tartalmazza. Ha az érték alacsonyabb tisztítsa meg (lásd a(z) A szűrő tisztítása fejezetet) vagy cse- rélje ki (lásd a(z) Szűrőcsere fejezetet) a szűrőt. A szívótömlő különböző kereszt- metszetei támogatják a tartozékok külön- böző csatlakozási keresztmetszeteinek igazítását. Üzembe helyezés 몇 FIGYELMEZTETÉS Helytelenül csatlakoztatott potenciálki- egyenlítő vezeték Áramütés Minden üzembe helyezés előtt bizonyosod- jon meg a potenciálkiegyenlítő vezetékek csatlakoztatásáról (földelővezetékek). 몇 FIGYELMEZTETÉS Egészségre ártalmas por okozta veszély A por belélegzése légzőszervi megbetege- désekhez vezethet. Szűrőelem nélkül ne porszívózzon, mert akkor a megnövekedett finompor-kibocsá- tás miatt egészségügyi veszély léphet fel. FIGYELEM Hiányzó szűrőelem A szívómotor rongálódása A porszívózás szűrőelem nélkül tilos.

1. Helyezze a készüléket a munkavégzési

2. A készüléket rögzítse a rögzítőfékkel.

3. Biztosítsa, hogy a szívófej előírásszerű-

en legyen felhelyezve.

4. Telepítse a szívótömlőt (a csomagolás

nem tartalmazza) a szívócsatlakozóba.

5. Ellenőrizze a szennytartály töltöttségi

szintjét (lásd a(z) Ellenőrizze a szenny- tartály töltöttségi szintjét fejezetet).

6. Szükség esetén ürítse ki a szennytar-

tályt (lásd a(z) A szennytartály ürítése fejezetet).

7. Száraz porszívózás előtt telepítse a hul-

ladékzsákot (lásd a(z) Száraz porszívás fejezetet).

8. Csatlakoztassa az óhajtott tartozékokat

(a csomagolás nem tartalmazza) a szí- vótömlőhöz. Ellenőrizze a szennytartály töltöttségi szintjét Ha a szennytartály a szennytartályon lévő szívócső alsó éléig van feltöltve, ürítse ki a szennytartályt. A maximális töltöttségi szint túllépését követően a készülék nem kap- csol ki automatikusan.

1. Ellenőrizze rendszeresen a szennytar-

tály töltöttségi szintjét. Antisztatikus rendszer A földelt csatlakozócsonkon keresztül ve- zeti le a rendszer a sztatikus feltöltődése- ket. Ez megakadályozza a szikrák kialakulását és az áramütéseket a gyártó által jóváhagyott elektromosan vezető tar- tozékok esetén. Üzemeltetés A készülék a finom portól az M porosztály- ba tartozó por felszívására alkalmas. 몇 FIGYELMEZTETÉS Egészségre ártalmas por okozta veszély A por belélegzése légzőszervi megbetege- désekhez vezethet. Szűrőelem nélkül ne porszívózzon, mert akkor a megnövekedett finompor-kibocsá- tás miatt egészségügyi veszély léphet fel. Szűrő (rendelés szám 9.990-222.0) Hulladékzsák (rendelési sz. 9.989-606.0)Magyar 169 FIGYELEM Finom por bejutása miatti veszély A szívómotor károsodásának veszélye. A szűrő eltávolítása porszívózáskor tilos. Száraz porszívás Megjegyzés A készülék egy ipari porszívó, használja száraz, nem gyúlékony porszemcsék fel- szívására. Váltás nedves szívásról száraz szívásra FIGYELEM Váltás nedvesről száraz szívásra Szűrő károsodásának veszélye Nedves szűrőelem esetén ne szívjon fel száraz port, mivel az eldugítja és használ- hatatlanná teszi a szűrőt.

1. Száraz szívás előtt alaposan szárítsa

meg a nedves szűrőt, vagy cserélje ki egy szárazra.

2. Szükség esetén cserélje ki a szűrőt.

A hulladékzsák telepítése

1. A készüléket rögzítse a rögzítőfékkel.

2. Húzza felfelé a fogantyút.

A szennytartály kioldódik és leereszke- dik. Ábra C

3. Használja a fogantyút és távolítsa el a

szennytartályt a készülékből. Ábra D

4. Telepítse a hulladékzsákot a szennytar-

tályba, és óvatosan helyezze a tartály falához és aljához.

5. A hulladékzsák peremét hajtsa a szen-

nytartály külső peremére. 몇 FIGYELMEZTETÉS A szennytartály helytelen kezelése rete- szeléskor Becsípődés veszélye Reteszeléskor soha ne helyezze kezét a szennytartály és a szűrőgyűrű közé vagy az emelőkészülék közelébe. A szennytartály reteszeléséhez használja a fogantyút mindkét kézzel. Ábra E FIGYELEM A szennytartály statikus feltöltése A porszemcsék gyulladása Bizonyosodjon meg arról, hogy az alvázon lévő földelés érintkezik a szennytartállyal.

6. Telepítse a szennytartályt és rögzítse a

fogantyúval. Távolítsa el a mentesítő tasakot

1. A készüléket rögzítse a rögzítőfékkel.

2. Húzza felfelé a fogantyút.

A szennytartály kioldódik és leereszke- dik. Ábra C

3. Használja a fogantyút és távolítsa el a

szennytartályt a készülékből. Ábra F

4. Fordítsa felfelé a hulladékzsákot.

5. Zárja le szorosan a hulladékzsákot a ká-

6. Távolítsa el a hulladékzsákot.

7. A hulladékzsákot a törvényi előírások-

nak megfelelően selejtezze. 몇 FIGYELMEZTETÉS A szennytartály helytelen kezelése rete- szeléskor Becsípődés veszélye Reteszeléskor soha ne helyezze kezét a szennytartály és a szűrőgyűrű közé vagy az emelőkészülék közelébe. A szennytartály reteszeléséhez használja a fogantyút mindkét kézzel. Ábra E FIGYELEM A szennytartály statikus feltöltése A porszemcsék gyulladása Bizonyosodjon meg arról, hogy az alvázon lévő földelés érintkezik a szennytartállyal.

8. Telepítse a szennytartályt és rögzítse a

fogantyúval. A készülék bekapcsolása

1. Csatlakoztassa a hálózati dugaszcsatla-

2. Használja a készülékkapcsolót és akti-

válja a készülék szívóturbináját.

3. Kezdje meg a szívási folyamatot.170 Magyar

1. Rendszeresen ellenőrizze a szennytar-

tály töltöttségi szintjét, mivel a készülék szívás közben nem kapcsol ki automati- kusan.

2. Szükség esetén ürítse ki a szennytar-

tályt (lásd a(z) A szennytartály ürítése fejezetet).

3. Szükség esetén tisztítsa meg a szűrőt

(lásd a(z) A szűrő tisztítása fejezetet), vagy cserélje ki (lásd a(z) Szűrőcsere fe- jezetet). Olvassa le a minimális térfogatáramot A készülék elülső oldalán manométer van beépítve, amely kijelzi a készüléken belüli vákuumot. A maximális vákuumérték (lásd a táblázatot) elérését követően tisztítsa meg a szűrőt (lásd a(z) A szűrő tisztítása fejezetet). Az érték függ a készülék teljesít- ményétől és a használt szívótömlőtől. Amennyiben a tisztítást követően a vá- kuum nem csökken jelentősen, cserélje ki a szűrőt (lásd a(z) Szűrőcsere fejezetet). FIGYELEM A maximális vákuumérték túllépése Szívó teljesítmény romlása A megadott érték túllépése esetén a levegő sebessége 20 m/s alá csökken. Tisztítsa meg vagy cserélje ki a szűrőt. A szűrő tisztítása Ha a nyomásmérő a maximális vákuumér- téket jelzi (lásd a(z) Olvassa le a minimális térfogatáramot fejezetet), tisztítsa meg a szűrőt. Ábra G

1. Szíváskor zárja el a bemeneti nyílást

2. Húzza meg a szűrőtisztító fedelét 3-4 al-

kalommal és minden alkalommal tartsa 1-2 másodpercig nyitva. A készülék kikapcsolása

1. Használja a készülékkapcsolót és kap-

csolja ki a készülék szívóturbináját.

2. Húzza ki a hálózati csatlakozót.

Minden használat után A szennytartály ürítése A szennytartályt szükség szerint és minden használat után ki kell üríteni, valamint kívül- belül porszívózni és nedves ruhával letöröl- ni. A készülék porszívózásához azonos vagy jobb besorolású porszívót használjon. A bemeneti nyílás vagy a szívótömlő álla- pota zárolt.

1. Használja a készülékkapcsolót és akti-

válja a készülék szívóturbináját.

2. Tisztítsa meg a szűrőt (lásd a(z): A szű-

rő tisztítása fejezetet).

3. Használja a készülékkapcsolót és kap-

csolja ki a készülék szívóturbináját.

4. A készüléket rögzítse a rögzítőfékkel.

5. Húzza felfelé a fogantyút.

A szennytartály kioldódik és leereszkedik. Ábra C

6. Használja a fogantyút és távolítsa el a

szennytartályt a készülékből.

7. Ürítse ki a szennytartályt. Szükség ese-

tén távolítsa el a hulladékzsákot (lásd a(z) Távolítsa el a mentesítő tasakot fe- jezetet). 몇 FIGYELMEZTETÉS A szennytartály helytelen kezelése rete- szeléskor Becsípődés veszélye Reteszeléskor soha ne helyezze kezét a szennytartály és a szűrőgyűrű közé vagy az emelőkészülék közelébe. A szennytartály reteszeléséhez használja a fogantyút mindkét kézzel. Ábra E FIGYELEM A szennytartály statikus feltöltése A porszemcsék gyulladása Bizonyosodjon meg arról, hogy az alvázon lévő földelés érintkezik a szennytartállyal.

8. Telepítse a szennytartályt és rögzítse a

fogantyúval. Szívótömlő névle- ges átmérője Maximális vákuum DN40 12,0 kPa (120 mbar) DN50 7,0 kPa (70 mbar)Magyar 171 A szívócsatlakozás zárolása 몇 FIGYELMEZTETÉS Sérülésveszély A bőr, a tüdő és a szem sérülésem finom porszemcsék miatt A szívótömlő eltávolítását követően zárja el a szívócsatlakozást egy tömítődugóval.

1. Távolítsa el a szívótömlőt.

2. Telepítse a tömítődugót pontosan a szí-

3. A tömítődugót tolja az ütközőig.

4. Fordítsa el a tömítődugót jobbra, míg a

szívócsatlakozás szorosan zárul. A készülék tisztítása 몇 FIGYELMEZTETÉS Szennyvíz nem szakszerű ártalmatlaní- tása Környezetszennyezés Vegye figyelembe a szennyvízkezelésre vonatkozó helyi előírásokat.

1. Tisztítsa meg a készüléket belül és kívül

porszívózással és egy nedves kendővel. A készülék porszívózásához azonos vagy jobb besorolású porszívót használ- jon.

2. Szükség esetén tisztítsa meg a tartozé-

kokat (a csomagolás nem tartalmazza) vízzel, majd hagyja megszáradni. A készülék tárolása

1. A hálózati kábelt tekercselje a kábeltar-

2. A készüléket tárolja száraz helységben

és biztosítsa a jogosulatlan használat el- len. Szállítás 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Szállítás során ügyeljen a készülék súlyára.

1. A pormentes szállításhoz zárja el a szí-

vócsatlakozást (lásd a(z) A szívócsatla- kozás zárolása fejezetet).

2. Oldja ki a rögzítőfékeket és a készülék

elmozdításához használja a tolóken- gyelt.

3. Rakodáshoz használja a készülék alvá-

zát és a tolókengyelt.

4. Járműben történő szállítás esetén a ké-

szüléket biztosítsa csúszás és felboru- lás ellen. Tárolás 몇 VIGYÁZAT A súly figyelmen kívül hagyása Sérülés és károsodás veszélye Raktározás során ügyeljen a készülék sú- lyára.

1. A készüléket csak belső helyiségben tá-

rolja. Ápolás és karbantartás VESZÉLY Nem szándékosan beinduló készülék, áramvezető alkatrészek érintése Sérülésveszély, áramütés veszélye A készüléken végzett munkák előtt kap- csolja ki a készüléket. Húzza ki a hálózati dugaszt. VESZÉLY Egészségre ártalmas por okozta veszély A por belélegzése légzőszervi megbetege- désekhez vezethet. Karbantartási munkák során (pl. szűrőcse- re) viseljen P2-es vagy magasabb osztályú légzésvédő maszkot és eldobható ruháza- tot. 몇 FIGYELMEZTETÉS Egészségre ártalmas por okozta veszély A por belélegzése légzőszervi megbetege- désekhez vezethet. A veszélyekkel szembeni védelmet biztosí- tó biztonsági berendezéseket legalább évente egyszer ellenőriztetni kell a gyártó- val vagy egy oktatásban részesült személ- lyel a műszaki szempontból kifogástalan működésére, pl. készülék tömítettsége, szűrő sérülése, vezérlőberendezések mű- ködése. FIGYELEM A szilikon tartalmú ápolószerek megtámadhatják a műanyag részeket. A szilikon tartalmú ápolószerek használata tisztításra tilos.172 Magyar A porelhárító gépek a DGUV előírás értel- mében a veszélyek megelőzésére és elhá- rítására szolgáló biztonsági berendezések: ● A felhasználó által végzett karbantartás során a készüléket szét kell szerelni, meg kell tisztítani és el kell végezni azon a karbantartást, amennyiben az úgy el- végezhető, hogy ne sodorja a karbantar- tó személyzetet vagy más személyeket veszélybe. A megfelelő elővigyázatos- sági intézkedések kiterjednek a szétsze- relés előtti méregtelenítésre, a szétszerelés helyén helyileg szűrt kény- szerszellőztetést biztosító óvintézkedé- sekre, a karbantartófelület tisztítására és a személyzet megfelelő védelmére. ● A készülék külső részét porelszívó eljá- rással méregteleníteni kell és tisztára kell törölni, vagy szigetelőanyaggal kell kezeli, mielőtt azt a veszélyes területről kivinné. A készülék részeket, ha azokat a veszélyes területről hozza ki, szennye- zettnek kell tekinteni. Vezessen be meg- felelő óvintézkedéseket a poreloszlás megakadályozása érdekében. ● A karbantartási és javítási munkálatok kivitelezésekor a megfelelően nem tisz- títható szennyezett tárgyakat kezelje hulladékként. Az ilyen tárgyakat szige- telt zacskókban, az ilyen jellegű hulladék ártalmatlanítására vonatkozó hatályos rendelkezésekkel összhangban kell ár- talmatlanítani. ● A készülék szállításakor és karbantartá- sakor a szívócsonkokat zárja el tömítő- dugóval.

1. Ne feledje, hogy egyszerű karbantartási

és ápolási munkálatokat Ön is kivitelez- heti.

2. A készülék felületét és a tartály belső ol-

dalát tisztítsa rendszeresen egy nedves ruhadarabbal. Ellenőrzési és karbantartási munkák Végeztesse el rendszeresen a készülék el- lenőrzését a törvényhozó mindenkori nem- zeti balesetmegelőzési előírásainak megfelelően. A karbantartási munkákat szakértő személynek kell elvégeznie rend- szeres időközönként, a gyártó előírásai szerint, és ennek során be kell tartania az érvényben lévő rendelkezéseket és bizton- sági utasításokat. Az elektromos berende- zésen végzendő munkákat kizárólag villamossági szakember végezheti. Kérdé- seivel kérjük, forduljon a KÄRCHER kiren- deltséghez. Szűrőcsere 몇 VIGYÁZAT Porszivárgás a szűrő cserélésekor Bőr-, tüdő- és szemsérülés porszivárgás miatt A szűrő cseréjekor használja az előírt vé- dőruházatot. A szűrőt cserélj egy megfelelő karbantartá- si területen. A szűrőt selejtezze a törvényi előírásoknak megfelelően.

1. A készüléket rögzítse a rögzítőfékkel.

2. Kapcsolja ki a készüléket a készülék-

3. Húzza ki a hálózati csatlakozót.

4. Oldja ki és távolítsa el a szívófejet.

5. Távolítsa el a szennyezett szűrőt.

6. A készülékből eltávolított szennyezett

szűrőt azonnal helyezze egy zsákba és szorosan zárja le a zsákot.

7. A szennyezett szűrőt selejtezze a törvé-

nyi előírásoknak megfelelően.

8. Bizonyosodjon meg a tömítőgyűrű épsé-

9. Távolítsa el a tisztalevegős oldalon lévő

szennyeződéseket. 10.Az új szűrő telepítéséhez kövesse az utasításokat fordított sorrendben. Bizo- nyosodjon meg arról, hogy a szűrőr9gzí-

ő bilincs szűrőzsák közepén található. 11.Telepítse és reteszelje a szívófejet. A hulladékzsák cseréje

1. A készüléket rögzítse a rögzítőfékkel.

2. Húzza felfelé a fogantyút.

A szennytartály kioldódik és leereszke- dik. Ábra C

3. Használja a fogantyút és távolítsa el a

szennytartályt a készülékből.Magyar 173 Ábra F

4. Fordítsa felfelé a hulladékzsákot.

5. Zárja le szorosan a hulladékzsákot a ká-

6. Távolítsa el a hulladékzsákot.

7. A hulladékzsákot a törvényi előírások-

nak megfelelően selejtezze. Ábra D

8. Telepítse az új hulladékzsákot a szenny-

tartályba, és óvatosan helyezze a tartály falához és aljához.

9. A hulladékzsák peremét hajtsa a szen-

nytartály külső peremére. 몇 FIGYELMEZTETÉS A szennytartály helytelen kezelése rete- szeléskor Becsípődés veszélye Reteszeléskor soha ne helyezze kezét a szennytartály és a szűrőgyűrű közé vagy az emelőkészülék közelébe. A szennytartály reteszeléséhez használja a fogantyút mindkét kézzel. Ábra E FIGYELEM A szennytartály statikus feltöltése A porszemcsék gyulladása Bizonyosodjon meg arról, hogy az alvázon lévő földelés érintkezik a szennytartállyal. 10.Telepítse a szennytartályt és rögzítse a fogantyúval. Segítség üzemzavarok esetén VESZÉLY A készülék véletlenszerű aktiválása/ára- mütés A szívómotor véletlenszerű aktiválása sé- rüléseket okozhat. A feszültség alatt lévő elektromos alkatrészek áramütést okozhat- nak. A készüléken való minden munkavégzés előtt kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót. Az elektromos alkatrészeken végzett elle- nőrzéseket és munkákat mindig szakem- berrel végeztesse el. Megjegyzés Amennyiben üzemzavar történik, kapcsolja ki azonnal a készüléket. Az ismételt üzem- be helyezés előtt az üzemzavart el kell há- rítani. Ha az üzemzavart nem sikerül elhárítani, a készüléket az ügyfélszolgálattal kell meg- vizsgáltatni. Szívóturbina nem működik

1. Ellenőrizze a dugaszolóaljzatot és az

áramellátás biztosítékát.

2. Ellenőrizze a hálózati kábelt és a készü-

lék hálózati csatlakozóját.

3. Kapcsolja be a készüléket.

1. Távolítsa el az akadályokat a szívófej-

ből, a szívócsőből vagy a szívótömlőből.

2. Bizonyosodjon meg arról, hogy a szívó-

fej és a szennytartály megfelelően illesz- kedik.

3. Tisztítsa meg a szűrőt (lásd a(z) A szűrő

tisztítása fejezetet).

4. Ellenőrizze és szükség esetén korrigálja

5. Helyettesítse a szűrőt (lásd a(z) Szűrő-

csere fejezetet). Por kilépése szívás közben

1. Ellenőrizze és szükség esetén korrigálja

2. Tisztítsa meg a szűrőt (lásd a(z) A szűrő

tisztítása fejezetet).

3. Cserélje ki a szűrőt (lásd a(z) Szűrőcse-

re fejezetet). Ártalmatlanítás A készüléket az életútja végén a törvényi elő- írásoknak megfelelően ártalmatlanítani kell. Garancia Minden országban az illetékes értékesítőnk által biztosított garanciális feltételek érvé- nyesek. Amennyiben a garanciaidőn belül a készüléknél hibák merülnek fel, azokat díjmentesen orvosoljuk, ha az adott hibák anyag-, illetve gyártási hibák. Garanciális esetben kérjük, a számlával együtt fordul- jon forgalmazójához vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához. (A cím a hátoldalon található) A garanciával kapcsolatos további informá- ciók (amennyiben elérhetők) megtekinthe- tők a Kärcher Magyarország Szerviz elemének „Letöltések” menüjében.174 Magyar Műszaki adatok A műszaki változtatások jogát fenntartjuk. EU-megfelelőségi nyilatkozat Kijelentjük, hogy az alább említett termék megfelel a felsorolt irányelvek és rendele- tek vonatkozó rendelkezéseinek. A termé- ken végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvé- nyét veszti. Termék: Száraz porszívó Típus: 9.990-xxx Irányelvek és rendeletek 2006/42/EK (+2009/127/EK) 2014/30/EU 2014/34/EU 2011/65/EU Alkalmazott harmonizált szabványok EN 60335-1 EN 60335-2-69 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019 EN 62233: 2008 EN 60079-0: 2018 EN 60079-31: 2014 EN IEC 63000: 2018 Alkalmazott nem harmonizált szabvá- nyok DIN EN 62784 Megjelölés II 3D Ex tc IIIC T125°C Dc Elektromos csatlakoztatás Hálózati feszültség V 220-240 Fázis ~ 1 Hálózati frekvencia Hz 50-60 Névleges teljesítmény W 1200 Maximális teljesítmény W 1350 Védettség IP64 Érintésvédelmi osztály I Méretek és tömegek Jellemző üzemi tömeg kg 61,2 Hosszúság x szélesség x magasság mm 645 x 655 x

Tényleges szűrőfelület m

1,5 Környezeti feltételek Környezeti hőmérséklet °C -10<Ta <40 Tárolási hőmérséklet °C -10-40 A készülék teljesítményadatai Tartálytérfogat l 40 Vákuum (max.) kPa 24,7 Max. térfogatáram DN50, L=3,0 m / L=5,0 m szívó- tömlővel

Max. térfogatáram DN40, L=3,0 m / L=5,0 m szívó- tömlővel

Szívótömlő csatlakozója DN70 Szívótömlő névleges át- mérője DN40/

A főszűrő rendelési száma 9.990-

Az EN 60335-2-69 szabvány alapján meghatározott értékek Kéz-kar-vibrációs érték m/s

dB(A) 73 Bizonytalanság K

dB(A) 2 Hálózati kábel Típus H07RN- F 3G 1,5 mm

Alkatrész szám 6.650-
