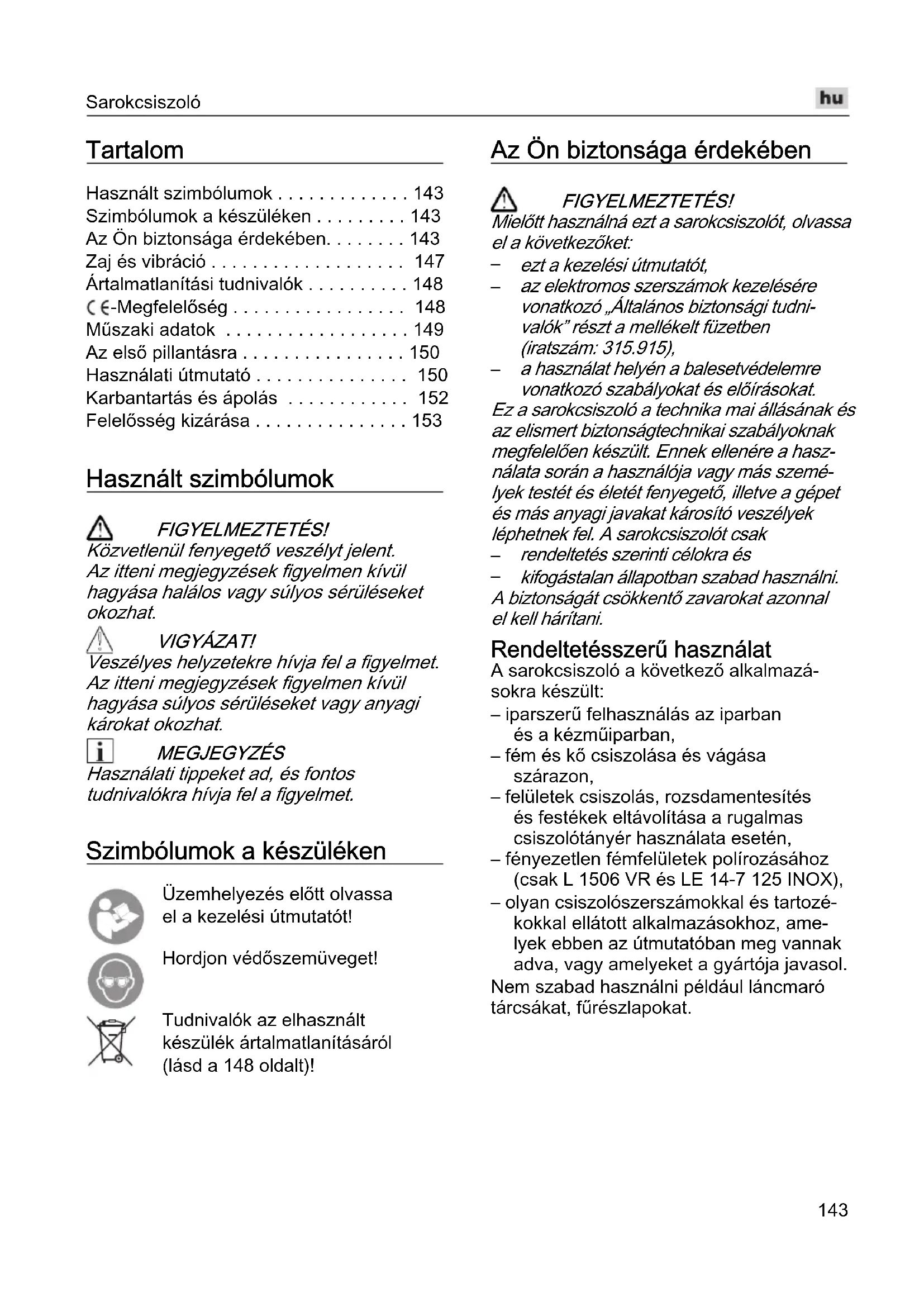

HASZNÁLATI ÚTMUTATÓ L 3410 FR Flex

hu Eredeti üzemeltetési útmutató 143

Használt szimbólumok ..... 143

Szimbólumok a készüléken ..... 143

Az Ön biztonsága érdekében. . . . . . . 143

Zaj és vibráció ..... 147

Ártalmatlanítási tudnivalók ..... 148

C€-Megfelelöség 148

Müszaki adatok 149

Az első pillantásra ..... 150

Használati útmutató ..... 150

Karbantartás és ápolás ..... 152

Felelősség kizárása 153

Használt szimbólumok

FIGYELMEZTETÉS!

Közvetlenül fenyegető veszélyt jelent. Az itteni megjegyzések figyelmen kívül hagyása halálos vagy súlyos sérüléseket okozhat.

VIGYÁZAT!

Veszélyes helyzetekre hívja fel a figyelmet. Az itteni megjegyzések figyelmen kívül hagyása súlyos sérüléseket vagy anyagi károkat okozhat.

MEGJEGYZÉS

Használati tippeket ad, és fontos tudnivalókra hívja fel a figyelmet.

Szimbólumok a készüléken

Üzemhelyezés előtt olvassa el a kezelési útmutatót!

Hordjon védőszemüveget!

Tudnivalók az elhasznált készülék ártalmatlanításáról (lásd a 148 oldalt)!

Az Ön biztonsága érdekében

FIGYELMEZTETÉS!

Mielőtt használná ezt a sarokcsiszolót, olvassa el a következőket:

• ezt a kezelési útmutatót,
• az elektromos szerszámok kezelésére vonatkozó „Általános biztonsági tudni-valók” részt a mellékelt füzetben (iratszám: 315.915),
• a használat helyén a balesetvédelemre vonatkozó szabályokat és előírásokat.

Ez a sarokcsiszoló a technika mai állásának és az elismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére a használata során a használója vagy más személyek testét és életét fenyegető, illetve a gépet és más anyagi javakat károsító veszélyek léphetnek fel. A sarokcsiszolót csak

– rendeltetés szerinti célokra és
- kifogástalan állapotban szabad használni.

A biztonságát csökkentő zavarokat azonnal el kell háritani.

Rendeltetésszerű használat

A sarokcsiszoló a következő alkalmazásokra készült:

– iparszerű felhasználás az iparban és a kézműiparban,
– fém és kö csiszolása és vágása szárazon,
– felületek csiszolás, rozsdamentesítés és festékek eltávolítása a rugalmas csiszolótányér használata esetén,
– fényezetlen fémfelületek polírozásához (csak L 1506 VR és LE 14-7 125 INOX),
- olyan csiszolószerszámokkal és tartozékokkal ellátott alkalmazásokhoz, amelyek ebben az útmutatóban meg vannak adva, vagy amelyeket a gyártója javasol.

Nem szabad használni például láncmaró tárcsákat, fűrészlapokat.

Biztonságra vonatkozó megjegyzések

FIGYELMEZTETÉS!

Olvasson el minden biztonsági útmutatást és utasítást. A biztonsági útmutatások és utasítások betartásánál elkövetett mulasztásoknak elektromos áramütés, tüz és/vagy súlyos sérülések lehetnek a következményei. Minden biztonsági útmutatást és utasítást őrizzen meg a jövőbeli felhasználás céljából.

Közös figyelmeztető tájékoztató a csiszoláshoz, csiszolópapírral, polírozáshoz és drótkefével végzett munkákhoz és daraboláshoz (csak az L 1506 VR/LE 14–7 125 INOX):

■ Ezt az elektromos szerszámot csiszolóként, homokpapiros csiszolóként, darabológépként, polírozóként és drótkefével történő munkavégzéshez kell alkalmazni. Figyelembe kell venni a készülékkel együtt kapott valamennyi biztonsági útmutatást, utasítást, ábrát és adatot.
Amennyiben nem veszik figyelembe a következő utasításokat, akkor elektromos áramütés, tűz és/vagy súlyos sérülés történhet.

Közös figyelmeztető tájékoztató a csiszoláshoz, csiszolópapírral és drótkefével végzett munkákhoz és daraboláshoz (csak az L 1710 FRA/L 3309 FR/L 3410 FR/L 3410 VR):

■ Ezt az elektromos szerszámot csiszolóként, homokpapíros csiszolóként, darabológépként és drótkefével történő munkavégzéshez kell alkalmazni.
Figyelembe kell venni a készülékkel együtt kapott valamennyi biztonsági útmutatást, utasítást, ábrát és adatot.
Amennyiben nem veszik figyelembe a következő utasításokat, akkor elektromos áramütés, tüz és/vagy súlyos sérülés történhet.

- Ez az elektromos szerszám nem alkalmas polírozásra. Az olyan alkalmazás, mely nem szerepel az elektromos szerszám rendeltetésében, veszélyeztetést és sérüléseket okozhat.

■ Ne használjon a gyártó által nem speciálisan ehhez az elektromos szerszámhoz előirányzott és ajánlott tartozékokat.

Csak azért, mert a tartozék rögzíthető az Ön elektromos szerszámához, még nem garantált a biztonságos használat

■ Az alkalmazott szerszám megengedett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon feltüntetett legmagasabb fordulatszám.

A megengedettnél gyorsabban forgó tartozékok széttörhetnek és szétrepülhetnek.

■ Az alkalmazott szerszám külső átmérőjének és vastagságának meg kell felelnie az elektromos szerszám méretadatainak. A rosszul méretezett betétszerszá-mokat nem lehet elegendő mértékben leárnyékolni vagy kontrollálni.

■ A menetes betéttel ellátott betétszerszám menetének meg kell felelnie az orsó menetének. A karima segítségével befogásra kerülő betétszerszámok esetén a betétszerszám furatátmérőjének pontosen meg kell felelnie a karima befogási átmérőjének.

Az elektromos szerszám csiszolóorsójára nem pontosan illeszkedő betétszerszámok egyenetlenül forognak, nagyon erőteljesen rezegnek, és a szerszám feletti ellenőrzés elveszítését okozhatják.

■ Nem szabad sérült betétszerszámokat használni. Vizsgálja meg minden egyes használat előtt a betétszerszámokat: ellenőrizze, nem pattogzotte le és nem repedt-e meg a csiszolókorong, nincs-e eltörve, megrepedve, vagy nagy mértékben elhasználódva a csiszoló tányér, nincsenek-e a drótkefében kilazult, vagy eltörött drótok.

Ha az elektromos szerszám vagy a betétszerszám leesik, ellenőrizni kell, hogy megsérült-e, vagy használjon sérülésmentes szerszámot. Amennyiben Ön tartja ellenőrzése alatt és használja a betétszerszámot, akkor tartózkodjon és tartsa a közelben tartózkodó személyeket a forgó szerszám síkján kívül, és működtesse a készüléket egy percig maximális fordulatszámon.

A sérült betétszerszámok legtöbbször már a tesztidő alatt széttörnek.

■ Személyi védőfelszerelést kell viselni. Az alkalmazásnak megfelelően viseljen teljes arcvédőt, szemvédőt vagy védőszemüveget.
Amennyiben szükséges, viseljen pormaszkot, hallásvédőt, védőkesztyűt vagy speciális kötényt, mely a kis csiszolási és anyagrészecskéket távol tartja Öntől.
A szemeket védeni kell a különböző alkalmazásoknál keletkező, szálló idegen testektől. A por- és légzésvédő maszknak meg kell szűrnie az alkalmazásnál keletkező port.
Amennyiben a munkavégző hosszú ideig hangos zajnak van kitéve, hallásvesztést szenvedhet.

■ Ügyeljen arra, hogy más személyek a munkaterülethez képest biztonságos távolságban legyenek.

Mindenkinek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie.

A munkadarab vagy a törött betétszerszám letört darabjai szétrepülhetnek, és a közvetlen munkaterületen kívül is sérülést okozhatnak.

A készüléket csak a szigetelt markolatnál fogva tartsa, ha olyan munkát végez, melyeknél a betétszerszám rejtett áramvezetékeket érhet, vagy a saját hálózati kábelt érintheti.

Feszültségvezető vezetékkel történő érintkezés a készülék fém részeit is feszültség alá helyezheti, és elektromos áramütést okozhat.

■ A hálózati kábelt távol kell tartani a forgó betétszerszámoktól.

Amennyiben Ön elveszíti ellenőrzését a készülék felett, a készülék átvághatja, vagy elérheti a hálózati kábelt, és az Ön keze vagy karja a forgó betétszerszámba kerülhet.

■ Soha ne rakja le az elektromos szerszá-mot, mielőtt a betétszerszám teljesen meg nem állt.

A forgó betétszerszám érintkezésbe kerülhet a tárolófelülettel, ami által Ön elveszítheti a készülék feletti ellenőrzését.

■ Soha ne működtesse az elektromos szerszámot, miközben hordozza.
A készülék megragadhatja az Ön ruháját a forgó betétszerszámmal történő véletlen érintkezés következtében, és a szerszám a testébe fúródhat.
■ Rendszeresen tisztítsa ki elektromos szerszámának szellőzöréseit.
A motoros kompresszor port szív a házba, és a fémpor erőteljese felgyülemlése elektromos veszélyeket okozhat.
■ Ne használja az elektromos készüléket éghető anyagok közelében.
A szikrák meggyújthatják ezeket az anyagokat.
■ Soha ne használjon olyan betétszerszá- mokat, melyekhez folyékony hűtőanyag szükséges.
Víz vagy más folyékony hűtőanyagok használata elektromos áramütést okozhat.

Visszarúgás és megfelelő biztonsági útmutatás

Visszarúgás a hirtelen reakció az akadó vagy leblokkolt forgó betétszerszám, mint pl. csiszolókorong, csiszolótányér, drótkefe, stb. következtében.

Az elakadás vagy blokkolódás a forgó betétszerszám hirtelen leállítását okozza. Ezáltal a blokkolás helyén kontrollálatlan elektromos szerszám felgyorsul az alkalmazott szerszám forgásirányával szemben. Ha pl. a csiszolókorong megakad, vagy leblokkolódik a munkadarabban, a munkadarabba merülő csiszolókorong széle beakadhat, és ezáltal kitörhet a csiszolókorong vagy visszarúgást okozhat.

A csiszolókorong ekkor a kezelőszemély felé vagy tőle távolodva mozoghat, a korong forgásirányától függően a blokkolódás helyén. Ekkor a csiszolókorongok is eltörhetnek. A visszarúgás az elektromos szerszám helytelen vagy hibás használatának a következménye.

Megfelelő óvintézkedésekkel a következő leírás szerint ez megakadályozható.

■ Tartsa erősen az elektromos szerszá-mot, és hozza testét és karjait olyan pozícióba, amelyben fel tudja fogni a visszarúgási erőket. Ha van, mindig

használja a kiegészítő fogantyút, hogy a felgyorsulásnál a lehető legnagyobb ellenőrzése legyen a visszacsapó erők vagy reakciós nyomatékok felett.

A kezelőszemély megfelelő óvintézkedésekkel uralni tudja a visszarúgási és reakciós erőket.

■ Soha ne közelítse kezét forgó betét-szerszámok felé.

A betétszerszám visszarúgáskor az Ön keze fölé kerülhet.

■ Testével kerülje azt a tartományt, melyben az elektromos szerszám visszarúgásnál mozog.

A visszarúgás az elektromos szerszámot a csiszolókorong mozgási irányával ellentétes irányba mozgatja a blokko-lódás helyén.

Különösen óvatosan dolgozzon a sarkok, éles peremek stb. közelében. Kerülje el, hogy az alkalmazott szerszá- mok a munkadarabról visszapattanjanak vagy ott megszoruljanak.

A forgó betétszerszám hajlamos beszorulni sarkoknál, éles peremeknél, vagy ha visszapattan. Ez az ellenőrzés elvesztését vagy visszarúgást okoz.

■ Nem szabad láncos vagy fogazott fűrészlapot használni.

Az ilyen betétszerszámok gyakran okoznak visszarúgást vagy az elektromos szerszám feletti ellenőrzés elvesztését.

Különleges biztonsági útmutatások a csiszoláshoz és vágókoronggal végzett munkához:

■ Kizárólag az Ön elektromos szerszámához megengedett csiszolótestet használjon, és a csiszolótesthez előirányzott védőburkolatot.

A nem az elektromos szerszámhoz elöirányzott csiszolótesteket nem lehet elegendő mértékben leárnyékolni és nem biztonságosak.

A peremes csiszolókorongokat úgy kell felszerelni, hogy a csiszolófelületük ne álljon ki a védőburkolat szélének a síkjából. Egy szakszerűtlenül felszerelt csiszolókorongot, amely kiáll a védőburkolat szélésnek a síkjából, nem lehet kielégítő módon letakarni.

A védőbúrát biztonságosan kell fel- szerelni az elektromos kéziszerszámra és úgy kell beállítani, hogy az a lehető legnagyobb biztonságot nyújtsa, vagyis a csiszolótestnek csak a lehető legkisebb része mutasson a kezelő felé. A védőbúrának meg kell óvnia a kezelőt a letörött, kirepülő daraboktól, a csiszolótest véletlen megérintésétől és a szikráktól, amelyek meggyújthatják az öltözetét.

■ Csiszolótesteket csak az ajánlott alkalmazási lehetőségekhez szabad használni. Például: Soha nem szabad a vágókorong oldalfelületével csiszolni. A vágókorongok a korong élével történő anyageltávolításra valók. Az oldalirányú erőhatás széttörheti a csiszolótesteket.

■ Mindig sérülésmentes, megfelelő méretű és formájú szorítókarimákat kell használni az Ön által választott csiszoló-koronghoz.

A megfelelő karimák megtámasztják a csiszolókorongot, és így lecsökkentik a csiszolókorong-törés veszélyét.

A vágókorongokhoz való karimák külön-bözhetnek a más csiszolókorongokhoz használatos karimáktól.

■ Nem szabad nagyobb elektromos szerszámok elhasznált csiszolókorongjait használni.

A nagyobb elektromos szerszámokhoz való csiszolókorongok nem a kisebb elektromos szerszámok magasabb fordulatszámaira vannak méretezve és széttörhetnek.

További különleges biztonsági útmutatások a vágókoronggal végzett munkához:

- Kerülni kell a vágótárcsa blokkolódását vagy túl a túl magas rászorító nyomást. Ne végezzen túlzottan mély vágásokat. A vágótárcsa túlterhelése fokozza annak igénybevételét és meghajlásra vagy megakadásra való hajlamát, és így a visszarúgás vagy a csiszolótest eltörésének lehetőségét.

■ Kerülje a forgó vágókorong előtti és mögötti területet. Amennyiben a vágótárcsát Öntől távolodva vezeti a munkadarabban, vissza-

rúgás esetén az elektromos szerszám a forgó koronggal közvetlenül Ön felé löködhet.

■ Amennyiben a vágótárcsa megszorul, vagy Ön megszakítja a munkát, kapcsolja ki az elektromos szerszámot, és tartsa nyugodtan, amíg a tárcsa teljesen leáll.

Soha nem szabad a még forgó tárcsát kihúzni a vágatból, mert különben visszarúgás történhet. Határozza és szüntesse meg a megszorulás okát.

■ Ne kapcsolja be újra az elektromos szerszámot, amíg az a munkadarabban található. Először hagyja a vágótárcsát elérni teljes fordulatszámát, mielőtt óvatosan folytatja a vágást.

Ellenkező esetben a tárcsa elakadhat, kiugorhat a munkadarabból vagy visszarúgást okozhat.

■ A lapokat vagy nagy munkadarabokat le kell támasztani a beszorult vágótárcsa által okozott visszarúgás kockázatának csökkentésére.

A nagy munkadarabok saját súlyuk alatt meghajolhatnak.

A munkadarabot a tárcsa mindkét oldalán le kell támasztani, még pedig a vágás közelében és a szélénél egyaránt.

Különösen elővigyázatosnak kell lenni meglévő falakba vagy más be nem látható területekbe történő „zsebek vágásakor”.

A bemerülő vágótárcsa gáz- vagy vízvezetékekbe, elektromos vezetékekbe vagy más tárgyakba történő vágáskor visszarúgást okozhat.

Különleges biztonsági útmutatások a homokpapíros csiszoláshoz:

■ Ne használjon túlméretezett csiszolólapokat, hanem kövesse a csiszolólap méretére vonatkozó gyártói adatokat. A csiszolótányéron túlnyúló csiszolólapok sérüléseket okozhatnak, valamint a csiszolólapok leblokkolását, szétszakadását vagy a visszarúgást okozhatnak.

Különleges biztonsági útmutatások a polírozáshoz (csak az L 1506 VR/LE 14–7 125 INOX):

■ Ne engedjen laza részeket a polírozó burkolathoz, ez különösen vonatkozik a rögzítő zsinórokra. Helyezze el vagy rövidítse le a rögzítő zsinórokat. A laza, a szerszámmal együtt forgó rögzítő zsinórok megragadhatják az Ön ujjait, vagy beakadhatnak a munkadarabba.

Különleges biztonsági útmutatások drótkefével végzett munkákhoz:

- Figyelembe kell venni, hogy a drótkefe drótdarabokat veszít a szokásos használat közben is. Ne terhelje túl a drótokat túl erős rászorító nyomással. A szétrepülő drótdarabok nagyon könnyen áthatolhatnak vékony ruházaton és/vagy a börön. - Amennyiben védőburkolat használata ajánlott, meg kell akadályozni, hogy a védőburkolat és a drótkefe egymáshoz érhessen. A tányérok és a csésze alakú kefék átmérője megnövekedhet a rászorító nyomástól és a centrifugális erőktől.

További biztonsági útmutatások

■ A hálózati feszültségnek és a típustáblán megadott feszültségnek meg kell egyeznie.
■ Az orsóreteszelést csak álló csiszoló-szerszám esetén szabad megnyomni.

Zaj és vibráció

i MEGJEGYZÉS

Az A értékelésű zajszint értékei, valamint a rezgés súlyozott négyzetes középértékei a „Műszaki adatok” táblázatban találhatók. A zaj- és rezgésértékeket az EN 60745-nek megfelelően állapították meg.

VIGYÁZAT!

A megadott mérési értékek új készülékekre vonatkoznak. A napi felhasználás során változnak a zaj- és rezgésértékek.

MEGJEGYZÉS

A jelen utasításokban megadott rezgésszint értéke az EN 60745-ben szabályozott mérési eljárásnak megfelelően került lemérésre, és használható elektromos szerszá-mokkal történő összehasonlításhoz.

Az érték alkalmas a rezgésterhelés előzetes megbecsülésére is.

A megadott rezgésszint-érték az elektromos szerszám legfőbb alkalmazásait reprezentálja. Ha az elektromos szerszámot azonban más alkalmazásokhoz, eltérő használt szerszámokkal vagy nem elegendő karban-tartással használják, a rezgésszint értéke eltérő lehet. Ez jelentősen megnövelheti a rezgésterhelést a munkavégzés teljes időtartama alatt.

A rezgésterhelés pontos megbecsüléséhez azokat az időket is figyelembe kell venni, melyekben a készülék lekapcsolódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkavégzés teljes időtartama alatt.

Határozzon meg további biztonsági intézkedéseket a kezelő védelmére a rezgések hatása ellen, például: az elektromos és a használt szerszámok karbantartásával, a kezek melegen tartásával, a munkafolyamatok megszervezésével.

VIGYÁZAT!

85 dB(A) hangnyomás fölött hallásvédőt kell hordani.

Ártalmatlanítási tudnivalók

FIGYELMEZTETÉS!

A kiszolgált készülékeket a hálózati kábel eltávolításával használhatatlanokká kell tenni.

Csak az EU tagországai számára Sohase dobja az elektromos szerszá- mokat a háztartási hulladék közé!

Az EK elhasznált elektromos és elektronikus készülékekre vonatkozó 2012/19/EU európai és a nemzeti jogba átvett iránymutatása szerint az elhasznált elektromos szerszámokat elkülönítve kell gyűjteni, és gondoskodni kell a környezetkímélő módon történő újrahasznosításukról.

MEGJEGYZÉS

Az ártalmatlanítási lehetőségekről tájékozódjon a szakkereskedőknél!

€-Megfelelőség

Egyedüli felelősségünk tudatában kijelentjük, hogy a „Műszaki adatok” alatt leírt termék megfelel az alábbi szabványoknak vagy normatív dokumentumoknak:

EN 60745, a 2014/30/EU, a 2006/42/EK, a 2011/65/EU irányelvek rendelkezései szerint.

A müszaki dokumentációkért felelő személy: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

		L1506VR	L1710FRA	L3309FR	L3410FR	L3410VR	LE 14-7 125 INOX
Készülék típusa Sarokcsiszoló
Csiszolószerszám max. ∅ mm 125
Csiszolószerszám vastagsága mm 1-6
Befogó furat mm 22,23
Orsómenet M14
Fordulatszám ford./	perc	2200-6200	10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 100	2200-6200	10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 10000 1000	2200-6200	10000	2100-6700
Névleges fordulatszám ford./	perc	7100 11700 11000 11700 11700 8600
Teljesítményfelvétel(→ 110 V)	W	1 (1200)	2 (1300)	14000 (1010)	1400 (1300)	1400 (1300)	1400 (1300)
Súly (kábel nélkül)	kg	1,9	2,4	1,9	2,2	2,2	2,4
Védelmi osztály		II/☐
A értékelésű zajszint az EN 60745 szabványnak megfelelően (lásd „Zaj és vibráció“):
Hangnyomásszint	dB(A)	86	88	90	84	84	84
Hangteljesítményszint	dB(A)	97	99	101	95	95	95
Bizonytalanság	db	3
Súlyozott négyzetes rezgés-középérték az EN 60745 szabványnak megfelelően(lásd „Zaj és vibráció“):
a_h emissziós érték felületcsiszolásakor	m/s2	5,4	6,4	8,0	7,0	7,0	5,3
a_h emissziós értékhomokpapiros csiszoláskor	m/s2	3,8	4,1	3,8	5,1	5,1	3,6
Bizonytalanság K	m/s2	1,5

Az első pillantásra

A jelen útmutató különféle elektromos szerszámok leírását tartalmazza. Az ábrázolás részleteiben eltérhet a megvásárolt elektromos szerszámtól.

Kérjük, hogy a jelen útmutató végén található kihajt-ható oldalakat hajtsa ki.

A ábra

1 O r s ó

2 Menetes karima a Szorító anya b Szorító perem

3 Védősapka szerszám nélkül beállítható 12 reteszelési helyre 360°-on.

4 SoftVib-fogantyú megállító kulccsal A fogantyú mind a bal, mind a jobb oldalra felszerelhető. A csiszolószerszám cseréjéhez a borítást felhajtani.

5 Orsórögzítés az orsó rögzítéséhez szerszámcse esetén.

6 H a j t á s f e j levegő-kilépővel és a forgásirány nyilával.

7 Kapcsológomb a be- és a kikapcsoláshoz. Reteszelhető állás tartós üzemhez.

8 Hátsó markolat 9 Állítókerék a fordulatszám előválasztásához (csak az L 3410 VR, LE 14–7 125, L 1506 VR)

10 4,0 méteres hálózati kábel hálózati dugasszal

11 Típustábla (az ábrán nem látható) Csak az L 1506 VR:

12 Fogantyú burkolat rögzítőcsavarokkal

13 Kézi fogantyú 14 Homloklyuk-kulcs

Használati útmutató

FIGYELMEZTETÉS!

A sarokcsiszolón végzett mindenféle munka elött a hálózati csatlakozóját ki kell húzni.

Üzembe helyezés előtt

Csomagolja ki a sarokcsiszolót, és ellenőrizze a szállítmány teljességét és a szállítási károkat.

Védőburkolat felszerelése

FIGYELMEZTETÉS!

Nagyolási és vágási munkákhoz mindig használni kell a védősapkát.

B ábra

■ Húzza ki a hálózati dugaszt.
■ Helyezze fel a védőburkolatot. A védőburkolat füleinek ekkor a karima hézagjaiba kell illeszkedniük.
■ Fordítsa el a védőburkolatot az óramutató járásával egyező irányban. A forgatás csak egy irányban lehetséges!
■ Szétszerelés fordított sorrendben.

Szerelje fel a fogantyút

C ábra

i MEGJEGYZÉS

Az elektromos szerszám üzemeltetése fogantyú nélkül nem megengedett.

Fogantyú felszerelése (L 1506 VR)

i MEGJEGYZÉS

Az elektromos szerszám üzemeltetése fogantyú/fogantyú burkolat nélkül nem megengedett.

■ Szerelje le a védőburkolatot.
■ Lazítsa meg a csavarokat vagy a fogantyút.

D ábra

■ Helyezze fel a fogantyú burkolatát (1.).
■ Húzza meg a csavarokat (2.).

A szerszám rögzítése/cseréje

■ Húzza ki a hálózati dugaszt.

Csiszolótárcsa felszerelése

■ Vegye le a kézi fogantyút az óramutató járásával ellentétes irányban forgatva.
■ Fordítsa el 180°-kal a kézi fogantyún lévő fedelet, hogy reteszelődjön (1.).
■ Ekkor szabaddá válik a tartókulcs.

E ábra

■ Nyomja le és tartsa nyomva az orsörög-zítést (2.).
A tartókulccsal forgassa el az óramutató járásával ellenkező irányban a szorító anyát, és vegye le (3.).
■ Helyezze be a megfelelő helyzetbe a csiszolótárcsát.
■ Csavarja fel a szorító anyát a kötéssel felfelé az orsóra.

F ábra

■ Nyomja meg, és tartsa megnyomva az orsóreteszelést.
■ Húzza szorosra a szorító anyát a tartó-kulccsal.
■ Próbajáratást kell végezni, hogy a szerszámok központos befogását ellenőrizzük.

i MEGJEGYZÉS

Az L 1506 VR esetében a feszítőanya kioldása/meghúzása a mellékelt körmöskulcs segítségével történik.

A tépőzáras tányér rögzítése

■ Szerelje le a védőburkolatot.
■ Nyomja meg, és tartsa megnyomva az orsóreteszelést.
■ A tartókulccsal forgassa el az óramutató járásával ellenkező irányban a szorító anyát, és vegye le.
■ Vegye le a feszítőkarimát.

G ábra

■ Csavarja fel a tépőzáras tányért az óramutató járásával megegyező irányban az orsóra, és húzza rá kézzel.

Csiszolópapír rögzítése vagy cseréje

H ábra

■ A csiszolópapírt központosan helyezze a tépőzáras tányérra és nyomja rá.
■ Próbajáratást kell végezni, hogy a szerszámok központos befogását ellenőrizzük.

Próbaüzem

■ A hálózati csatlakozódugót csatlakoztassa a dugaszolóaljzatba.
■ A kapcsológombbal kapcsolja be a sarokcsiszolót (reteszelés nélkül), és működtesse kb. 30 másodpercig. Ellenőrizze a kiegyensúlyozatlanságát és a rezgéseit.
■ Kapcsolja ki a sarokcsiszolót.

Be- és kikapcsolás

Rövid idejű üzem reteszelés nélkül

I ábra

■ Tolja előre a kapcsológombot, és tartsa meg.
■ A kikapcsoláshoz engedje el a kapcsológombot.

Tartós üzem reteszeléssel

J ábra

■ Tolja előre a kapcsológombot, és az elülső végét megnyomva reteszelje be.

K ábra

■ A kikapcsoláshoz nyomja meg a kapcsológomb hátsó végét, hogy kioldja a reteszelést.

i MEGJEGYZÉS

Áramkimaradás után a bekapcsolt készülék nem indul újra.

Fordulatszám előválasztása

(csak az L 3410 VR, LE 14–7 125 és a L 1506 VR)

L ábra

Az üzemi fordulatszám beállításához állítsa az állítókereket a kívánt értékre.

i MEGJEGYZÉS

Folyamatos üzemben, túlterhelés vagy túlhevülés esetén a készülék addig csökkenti automatikusan a fordulatszámát, amíg elegendő mértékben nem hül le.

Állítsa be a védősapkát

A munkafeladathoz történő beállításhoz a védőburkolat szerszám nélkül állítható 360°-ban 12 pozícióban.

VIGYÁZAT!

Sérülésveszély! Viseljen védőkesztyűt!

■ Húzza ki a hálózati dugaszt.

M ábra

■ Forgassa a védőburkolatot a hajtóműfejen feltüntetett forgásirányt jelző nyíllal szemben a szükséges pozícióig.

Munkákra vonatkozó megjegyzések

MEGJEGYZÉS

A csiszoló a kikapcsolását követően rövid ideig még rezeg.

Nagyoló köszörülés

FIGYELMEZTETÉS!

Vágótárcsákat sohasem szabad nagyoló köszörüléshez használni.

– Tartsa 20°–40° szögben a legjobb leválasztáshoz.
– Mérsékelt nyomással mozgassa ideoda a sarokcsiszolót. Így a munkadarab nem forrósodik át, és nem keletkeznek elszíneződések rajta, továbbá nem képződnek barázdák.

Vágóköszörülés

FIGYELMEZTETÉS!

Vágáshoz speciális védőburkolatot kell használni.

Lásd a gyártó tartozékkatalógusát.

– A sarokcsiszolónak mindig ellenirányban kell forognia, lásd az ábrát A. Ellenkező esetben fennáll a barázdából való ellenőrizhetetlen kiugrás veszélye.

– Ne nyomja, ne fordítsa el, és ne rezegtesse.

– A megmunkálandó anyagnak megfelelően válassza meg az előtolást:

– minél keményebb, annál lassabb legyen.

A gyártómű termékeiről a www.flex-tools.com címen talál további tudnivalókat.

Karbantartás és ápolás

FIGYELMEZTETÉS!

A sarokcsiszolón végzett mindenféle munka elött a hálózati csatlakozóját ki kell húzni.

Tisztítás

FIGYELMEZTETÉS!

Fémek megmunkálásakor szélsőséges alkalmazásoknál áramvezető por rakódhat le a ház belső terében. Emiatt csökken a védőszigetelés hatékonysága!

A gépet hibaáram-védőkapcsolón (kioldó áram 30 mA) keresztül üzemeltesse.

Rendszeres időközönként tisztítsa meg a készüléket és a szellőző réseket.

A gyakoriság a megmunkálandó anyagtól és a használat időtartamától függ.

A ház belső terét és a motort száraz sürített levegővel rendszeresen át kell fújni.

Szénkefék

A sarokcsiszoló lekapcsoló szénnel van felszerelve.

A lekapcsoló szén kopáshatárának elérésekor a sarokcsiszoló automatikusan kikapcsol.

MEGJEGYZÉS

Cseréhez csak a gyártómű eredeti alkatrészeit használja. Idegen gyártmányok használata esetén megszünnek a gyártó cég garanciális kötelezettségei.

A hátsó szellőző nyílásokon keresztül használat közben megfigyelhető a széntűz. Ha erős a széntűz, akkor a sarokcsiszolót azonnal ki kell kapcsolni.

Adja át a sarokcsiszolót egy a gyártó cég által felhatalmazott ügyfélszolgálati mühelynek.

Hajtómű

MEGJEGYZÉS

A hajtásfejen lévő csavarokat a garancia időtartama alatt ne csavarja ki.

Ennek figyelmen kívül hagyása esetén megszünnek a gyártó cég garanciális kötelezettségei.

Javítások

Javításokat kizárólag a gyártó cég által felhatalmazott ügyfélszolgálati mühely végezhet.

Pótalkatrészek és tartozékok

További tartozékokat, föként csiszolószerszámokat, a gyártó cég katalógusaiban talál.

Robbantott rajzok és pótalkatrész-jegyzékek honlapunkon találhatók: www.flex-tools.com

Felelősség kizárása

A gyártó cég és a képviselői nem felelnek az olyan károkért vagy az üzletmenet megszakadása miatt elmaradt nyereségért, amelyeket a termék vagy a termék nem megengedett használata okozott.

A gyártó cég és a képviselője nem felel azokért a károkért, amelyek a készülék szakszerűtlen alkalmazása miatt vagy más gyártó cégek termékeivel kapcsolatban következnek be.

Obsah
