Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

Tartalomjegyzék

1 Szimbólumok magyarázata 207
2 Biztonsági tudnivalók 207
3 A csomag tartalma 210
4 Rendeltetésszerű használat. 210
5 Műszaki leírás 210
6 Az inverter rögzítése 212
7 Az inverter csatlakoztatása 213
8 Az inverter használata 214
9 Az inverter karbantartása és tisztítása. 215
10 Hibaelhárítás .....215
11 Szavatosság 217
12 Ártalmatlanítás 217
13 Műszaki adatok 218

1 Szimbólumok magyarázata

FIGYELMEZTETÉS!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.

VIGYÁZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

▶ Tevékenység: Ez a szimbólum jelzi, hogy tennie kell valamit. A szükséges tevékenységek lépésről-lépésre követhetők.

√Ez a szimbólum egy tevékenység eredményét jelzi.

1 ábra 5, 3. oldal: Ez az információ egy ábra egyik elemére utal, jelen példában az „5. tételre az 1. ábrán, a 3. oldalon”.

2 Biztonsági tudnivalók

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

• szerelési vagy csatlakozási hiba
• a termék mechanikai behatások és túlfeszültségek miatti sérülése
• a termék kifejezett gyártói engedély nélküli módosítása
• az útmutatóban leírt céloktól eltérő felhasználás

2.1 Alapvető biztonság

FIGYELMEZTETÉS!

- Az elektromos készülékek nem játékszerek!

A gyermekek az elektromos készülékekből eredő veszélyeket nem tudják ténylegesen felmérni. Soha ne hagyja, hogy gyermekek felügyelet nélkül elektromos készülékeket használjanak.

• Azok a személyek (beleértve a gyermekeket is), akik fizikai, érzékszervi vagy szellemi képességeik vagy tapasztalatlanságuk vagy tudatlanságuk miatt a készüléket nem tudják biztonságosan használni, a készüléket nem használhatják felügyelet vagy felelős személy utasítása nélkül.
• A készüléket csak rendeltetésszerűen használja.
• Ne üzemeltesse a készüléket nedves vagy vizes környezetben.
• A karbantartást és javítást csak olyan szakember végezheti, aki ismeri az ezzel kapcsolatos veszélyeket, illetve vonatkozó előírásokat.

2.2 Biztonság a készülék beszerelése során

FIGYELMEZTETÉS!

- Úgy biztosítsa a készüléket, hogy a gyermekek ne tudjanak hozzáférni.

Olyan veszélyek keletkezhetnek, melyeket a gyermekek nem képesek felismerni!

VIGYÁZAT!

- Ügyeljen a biztonságos elhelyezésre!

A készüléket úgy kell biztonságosan felállítani, hogy ne borulhasson fel és ne eshessen le.

FIGYELEM!

- Ne helyezze ki a készüléket hőforrás (napsugárzás, fűtés stb.) hatásának. Ezáltal elkerülheti a készülék további felmelegedését.

Elektromos vezetékek

VIGYÁZAT!

- A vezetékeket úgy helyezze el, hogy ne keletkezzen botlásveszély és a kábel ne sérülhessen meg.

FIGYELEM!

• Ha vezetékeket lemezburkolatokon vagy más éles peremű falakon kell átvezetnie, akkor használjon csöveket vagy átvezetőket.
• Ne vezesse a vezetékeket lazán, vagy elektromosan vezető anyagokon (fém) élesen megtörve.
• A vezetékekre ne fejtsen ki húzóerőt.
• Ne vezessen 230 V-os hálózati vezetéket és 12 / 24 V-os egyenáramú vezetéket együtt, azonos vezetékcsatornában (csőben).
• A vezetékeket jól rögzítse.

2.3 Biztonság a készülék üzemeltetése során

FIGYELMEZTETÉS!

• A készüléket csak akkor üzemeltesse, ha a ház és a vezetékek sérülésmentesek.
• Az inverter egyes részei a védőberendezés (biztosíték) kioldása után is feszültség alatt maradnak.
• A készüléken végzendő munkák előtt mindig szakítsa meg az áramellátást.

FIGYELEM!

• Ügyeljen arra, hogy a készülék levegőbevezető és -kivezető nyílásai ne legyenek elfedve.
  ● Gondoskodjon jó szellőzésről.
• Ne kapcsolja össze az inverter (5. ábra 1, 5. oldal) 230 V-os kimenetét más 230 V-os feszültségforrással.

3 A csomag tartalma

• Inverter
• 4 tartóelem
• Kezelési útmutató

4 Rendeltetésszerű használat

A SinePower inverterek 12 V ill. 24 V egyenáram 230-V, 50 Hz váltóárammá való átalakítására használhatók.

12 V:
SinePower MSI212, cikkszám: 9102600124
SinePower MSI412, cikkszám: 9102600126

24 V:

SinePower MSI224, cikkszám: 9102600125

SinePower MSI424, cikkszám: 9102600127

Az USB-csatlakozóról USB-porttal rendelkező, akkumulátorról üzemelő készülékek (5 V, 2000 mA) tölthetők fel.

Ez a készülék kizárólag járművekben való használatra alkalmas.

5 M úszaki leírás

Az inverterek bárhol üzemeltethetők, ahol rendelkezésre áll 12-V---os, ill. 24-V---os áramforrás. Az inverterek a következőkhöz csatlakoztathatók:

• Jármű-csatlakozóaljzat: MSI212 (12 V---), MSI224 (24 V---)
• Jármű-akkumulátor: MSI412 (12 V---), MSI424 (24 V---)

Az MSI412 és MSI424 készülékek opcionálisan külső kapcsolóval is be-, és kikapcsolhatók.

Szükség esetén a készülékek számára egy terhelés-, és hőmérsékletfüggő üzemű ventilátor (2. ábra 2, 4. oldal) biztosít kiegészítő hűtést.

A maximális tartós teljesítmény

• az MSI212 vagy az MSI224 inverter esetében 150 Watt
• az MSI412 vagy az MSI424 inverter esetében 350 Watt

Magasabb teljesítményigényű készülékeket nem szabad csatlakoztatni.

MEGJEGYZÉS

Elektromos hajtással rendelkező készülékek (például fúrógép, hűtőgép stb.) csatlakoztatásánál vegye figyelembe, hogy ezek az induláshoz gyakran az adattáblán megadott értéknél nagyobb teljesítményt igényelnek.

Rövidzárlat esetén a készülék kikapcsol.

Túl nagy terhelés esetén a készülék kikapcsol és manuálisan kell újraindítani.

Túl magas, vagy túl alacsony bemeneti feszültség, valamint túlmelegedés esetén a készülék kikapcsol, majd rövid idő múlva magától visszakapcsol.

Az inverter a következő csatlakozókkal, kijelzőkkel és kezelőelemekkel rendelkezik:

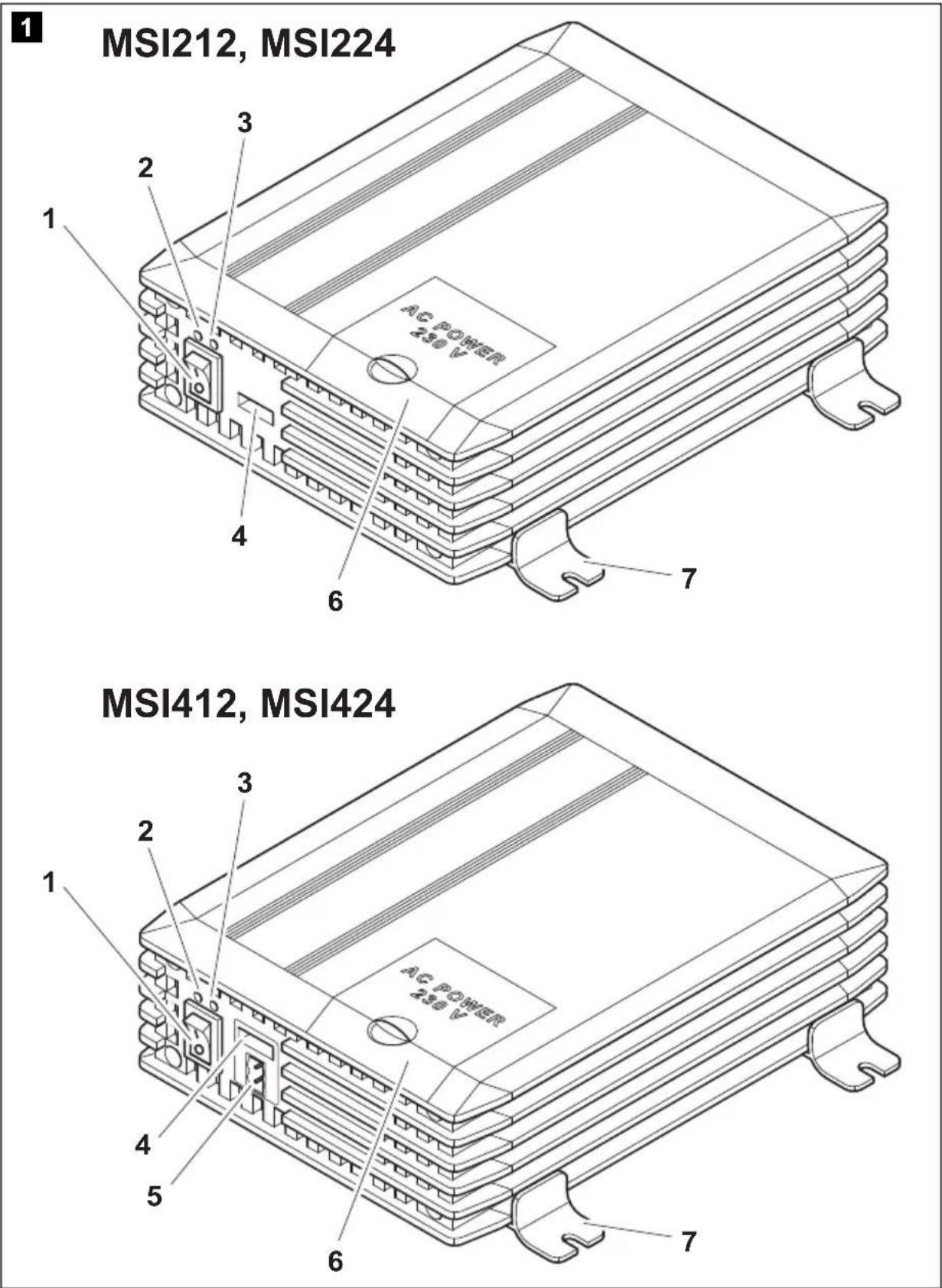

Tétel 1. ábra, 3. oldal Elem

1 Kapcsoló
	0: Készülék kikapcsolvaI: Készülék bekapcsolva
2	Zöld állapotjelző LED: világít amikor az inverter üzemel
3	Piros állapotjelző LED: üzemzavart jelez
4	USB-csatlakozó
5	Csak MSI412, MSI424: Külső kapcsoló csatlakozója
6	A 230-V~ -védőérintkezős dugaszolóaljzat fedele
7	Tartóelemek

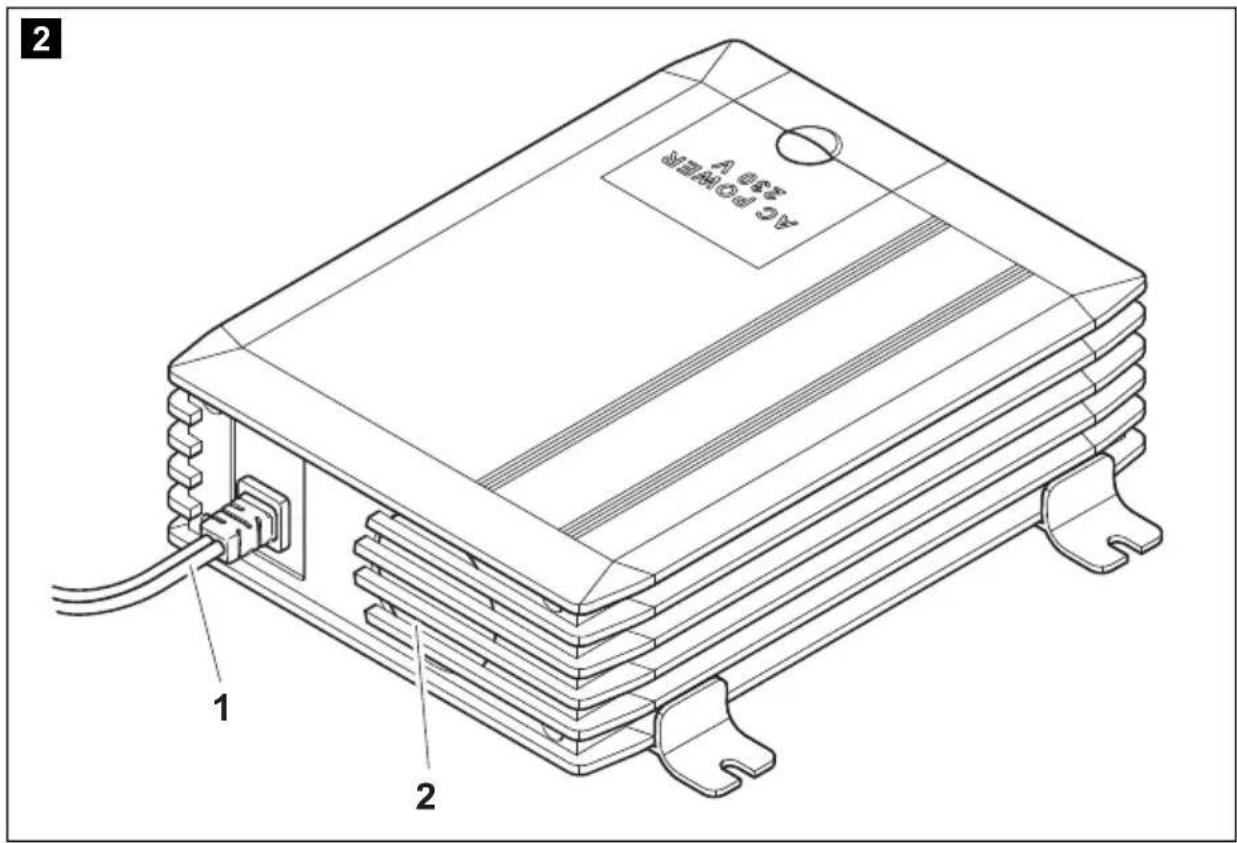

Tétel 2. ábra, 4. oldal Elem

1 Egyenáramú csatlakozókábel
2	V	e	n	t	i	l	á

6 Az inverter rögzítése

Az invertert a melléklet négy tartóelemmel rögzítheti.

A felszerelési hely kiválasztásánál vegye figyelembe a következő megjegyzéseket:

• Az inverter vízszintesen és függőlegesen is felszerelhető.
• Az invertert nedvességtől védett helyen kell beépíteni.
• Az invertert nem szabad gyúlékony anyagokat tartalmazó környezetekben beépíteni.
• Az invertert nem szabad poros környezetekben beépíteni.
• A beépítési helynek jól kell szellőznie. Zárt helyiségekben történő telepítés esetén befúvásos és elszívásos szellőzésről kell gondoskodni. Az inverter körüli szabad távolság legalább 25 cm legyen.
• Az inverter alján lévő levegőbevezető nyílásnak és a hátoldalán lévő levegőkivezető nyílásnak szabadon kell maradnia.
• 40 °C-nál magasabb környezeti hömérséklet esetén (például motorterekben vagy fütőhelyiségekben, közvetlen napsugárzáson) az inverter saját melegedése terhelés esetén automatikus lekapcsolást okozhat.
• A felszerelési felületnek simának és kellő szilárdságúnak kell lennie.

FIGYELEM!

Furatok készítése előtt ellenőrizze, hogy a fúrás, fűrészelés vagy reszelés nem okozta-e a jármű elektromos kábeleinek vagy más alkatrészeinek sérülését.

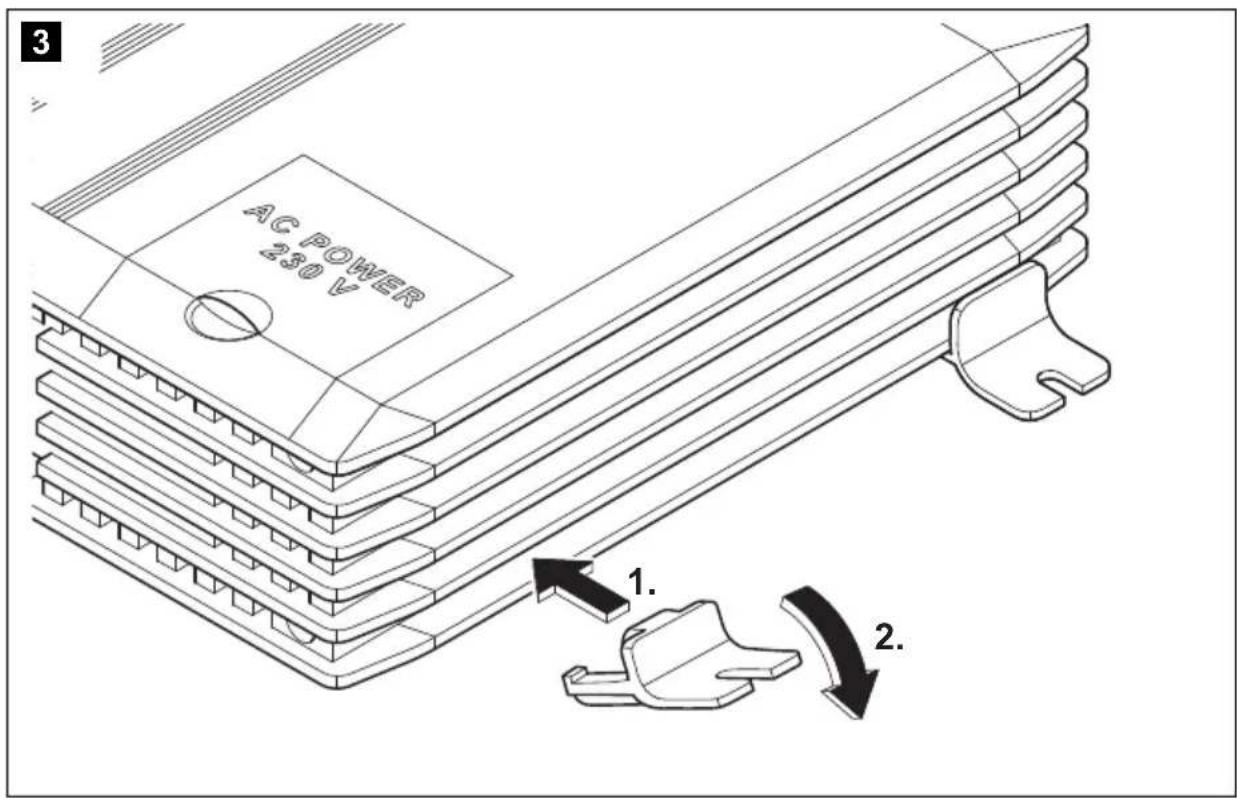

A készüléket a következő módon rögzítse (3. ábra, 4. oldal):

▶A két tartóelemet pattintsa rá az alsó gerinc bal és jobb oldalaira. Ezt követően tetszőlegesen elcsúsztathatja a tartóelemeket.
Csavarokkal rögzítse az invertert úgy, hogy egy-egy csavart a furatokon keresztül a tartóelemekbe csavaroz.

7 Az inverter csatlakoztatása

FIGYELEM!

Az akkumulátor és az inverter közötti vezeték hossza maximálisan 2 m lehet.

7.1 Az MSI212 és az MSI224 csatlakoztatása

A csatlakozás dugasszal történik, melyet egy 12 V-os jármű-csatlakozóalj-zathoz (MSI212), ill. 24 V-os jármű-csatlakozóaljzathoz (MSI224) kell csatlakoztatni.

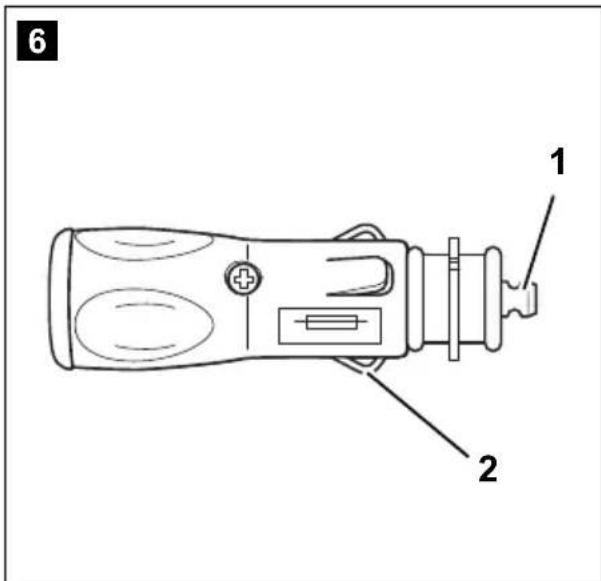

A dugasz középső stiftje (6. ábra 1, 5. oldal) a dugasz pozitív vezetékével, a dugasz két oldalsó kengyele (6. ábra 2, 5. oldal) pedig a mínusz vezetékkel van összekapcsolva.

FIGYELEM!

• A dugasz jármű-csatlakozóaljzatba való beillesztésekor ügyeljen a stabil csatlakozásra. Nem megfelelő csatlakozás esetén a dugasz felmelegedhet.
• A jármű-csatlakozóaljzat, a vezeték és a biztosíték terhelhetősége legalább 15 amper kell hogy legyen. A biztosítékot tilos önhatalmúlag nagyobb kapacitásúra növelni.

7.2 Az MSI412 és az MSI424 csatlakoztatása

Ügyeljen rá, hogy a pozitív pólus (+) és az inverter között szakszerűen kialakított biztosíték legyen. Tartsa be a következő értékeket:

MSI412: 50 A
MSI424: 25 A

FIGYELEM!

• Ha nem áll rendelkezésre megfelelő, szakszerűen kiépített biztosíték, akkor az inverter károsodhat és szavatosság megszűnik.
• Ügyeljen arra, hogy a polaritás ne legyen felcserélve. A csatlakozók hibás polaritású bekötésénél nagy szikra keletkezik, és a belső biztosítékok kiégnek. A cserét csak szakszemélyzet végezheti el.

Az inverter üzembe helyezéséhez a piros kábel kösse rá a jármű-akkumulátor pozitív pólusára (+), a fekete kábelt pedig a jármű-akkumulátor negatív pólusára (−).
A csatlakoztatásnál ügyeljen a jármű-akkumulátor pólusainak tisztaságára.

Külső kapcsolóérintkező csatlakoztatása az inverterhez

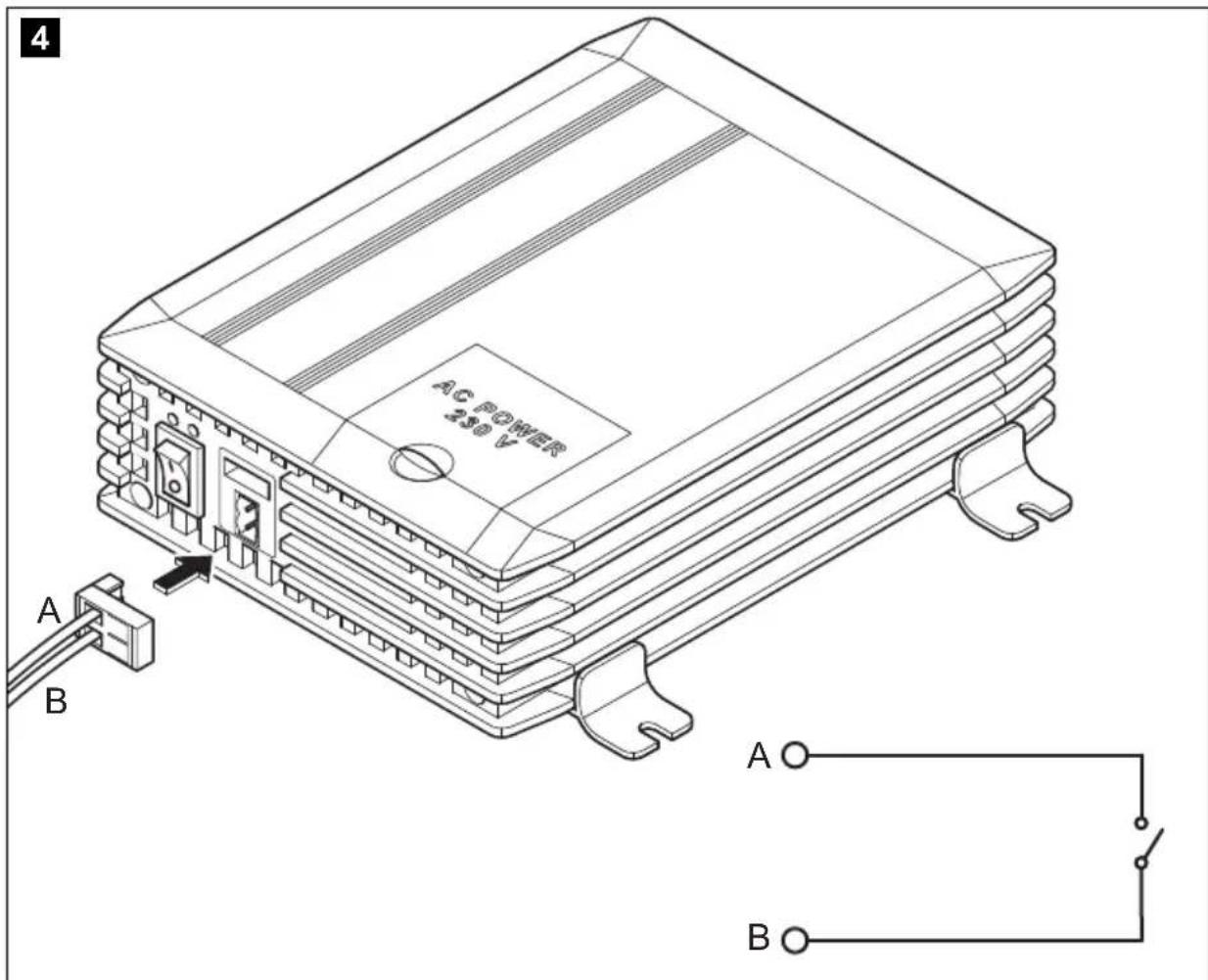

A külső kapcsolót a kapcsolási rajznak megfelelően csatlakoztassa a Remote-Port-hoz (4. ábra, 5. oldal).
▶ A kapcsolót (1. ábra 1, 3. oldal) állítsa „I” állásba.
√ Amikor a kapcsoló zárt állásban van, a zöld állapotjelző LED világít (1. ábra 2, 3. oldal).

8 Az inverter használata

MEGJEGYZÉS

• Az inverter hosszabb időtartamú és nagyobb terheléssel történő üzemeltetése során a jármű-akkumulátor újrafeltöltése érdekében célszerű a motort elindítani.
• Az inverter járó, vagy leállított motorral is üzemeltethető. Viszont az inverter üzemelése közben a motort tilos beindítani, mivel a szivargyújtó áramellátása az indítási művelet során megszakadhat.

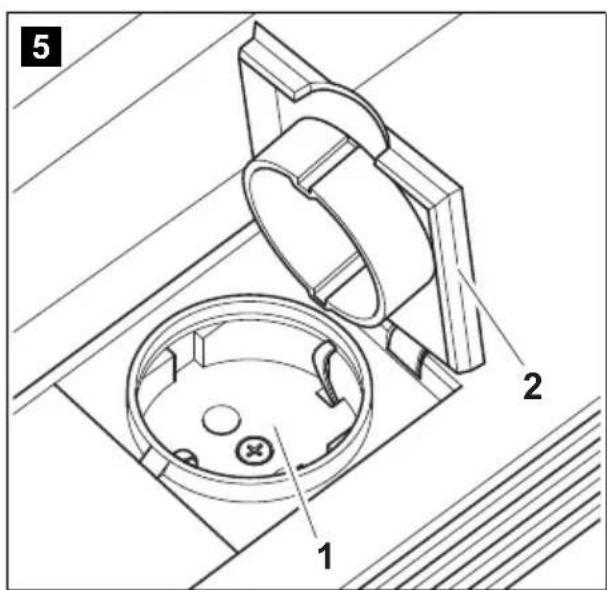

▶ Emelje fel a fedelet (5. ábra 2, 5. oldal).
Fogyasztóját csatlakoztassa az inverter dugaszolóaljzatához (5. ábra 1, 5. oldal).
▶ A kapcsolóval (1. ábra 1, 3. oldal) kapcsolja be az invertert („l” állás) ...
▶ ... vagy (csak az MSI412, MSI424 modelleknél) a külső kapcsolóval kapcsolja be az invertert (opcionális).
√ Világít a zöld állapotjelző LED (1. ábra 2, 3. oldal). A fogyasztó váltó-áramú áramellátást kap.

USB-porttal rendelkező készülék feltöltése

MEGJEGYZÉS

Vegye figyelembe az USB-csatlakozón tölteni kívánt készülék használati útmutatójában leírtakat.

Csatlakoztassa a készüléket az inverter USB-csatlakozójához (1. ábra 4, 3. oldal).

9 Az inverter karbantartása és tisztítása

FIGYELEM!

Ne használjon éles vagy kemény eszközöket a tisztításhoz, mivel azok a készülék sérülését okozhatják.

▶Alkalmanként tisztítsa meg a készüléket nedves ruhával.

10 Hibaelhárítás

MEGJEGYZÉS

Az inverter részletes adataira vonatkozó kérdésekkel forduljon a gyártóhoz.

Hiba Ok Elhárítás

Nincs kimeneti feszültség, egyik LED sem világít	Nincs kapcsolat az akkumulátorral	Ellenőrizze a kapcsolatot és a kábeleket.
	A biztosíték meghibásodott (az inverterben, vagy a járműben)	Szakemberrel cseréltesse ki a biztosítékot.
Nincs kimeneti feszültség, világít a zöld és a piros állapotjelző LED, figyelmeztető hangjelzés hallható, a fogyasztó ki van kapcsolva	Az akkumulátor feszültsége alacsonyabb mint 11 V (MSI212/MSI412) vagy 22 V (MSI224/MSI424)	Töltse fel az akkumulátort (indítsa be a motort).
	Nem megfelelő kapcsolat az akkumulátorral	Tisztítsa meg az érintkezőket.
	A bemeneti feszültség túl magas	Ellenőrizze a bemeneti feszültséget.Csökkentse a bemeneti feszültséget.

Hiba Ok Elhárítás

Nincs kimeneti feszültség, világít a zöld és a piros állapotjelző LED, figyelmeztető hangjelzés hallható, a fogyasztó be van kapcsolva	Túlmelegedés Kapcsolja ki a fogyasztót.	Hagyja lehülni az invertert és gondoskodjon jobb szellőzés-ról.
		Gondoskodjon róla, hogy a szellőzőnyílások ne legyenek lefedve.
		Csökkentse a környezeti hőmérsékletet.
	A kábel keresztmetszete nem megfelelő (a keresztmetszet túl kicsi), vagy nem megfelelő az érintkező.	Használjon nagyobb kereszt-metszetű vezetéket és ellen-őrizze az érintkezőket.
A készülék ciklikusan be-, és kikapcsol (maximum ötször, majd az inverter kikapcsol)	Túl nagy a terhelés Kapcsolja ki a készüléket.	Csökkentse a terhelést.
		Kapcsolja vissza a készülé-ket.
Nincs kimeneti feszültség, világít a zöld és a piros állapotjelző LED	Túl nagy a terhelés Kapcsolja ki a készüléket.	Csökkentse a terhelést.
		Kapcsolja vissza a készülé-ket.
	Rövidzárlat, vagy hibás elekt-romos kapcsolás	Kapcsolja ki a készüléket.
		Hárítsa el a rövidzárlatot.
		Ellenőrizze a hibás elektro-mos kapcsolást.
		Kapcsolja vissza a készülé-ket.
A fogyasztó bekapcsolása-kor az inverter kikapcsol, vilá-gít a piros állapotjelző LED	A bekapcsolási áram túl magas	Hasonlítsa össze a készülék teljesítményét az inverter maximális teljesítményével.

11 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:

• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

12 Ártalmatlanítás

▶ A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

13 Müszaki adatok

	MSI212 MSI224
Cikkszám 9102600124 9102600125
Névleges bemeneti feszültség	12 V---	24 V---
Tartós kimenő teljesítmény 150 W 150 W
Kimeneti csúcsteljesítmény 300 W 300 W
Kimeneti feszültség 230 V~ tiszta szinusz hullám
Kimeneti frekvencia 50 Hz
Az USB töltőaljzat csatlakozási adatai	5 V---, 2000 mA
Üresjárati áramfelvétel < 0,6 A	< 0,5 A
Bemeneti feszültségtartomány	11 – 15 V---	22 – 30 V---
Alacsonyfeszültség-riasztás/-lekapcsolás	11 V---	22 V---
Környezeti hőmérséklet	0 °C – 40 °C
Hőelvezetés	Ventilátor
Méretek	124 x 199 x 49 mm
Tömeg	0,8 kg
Vizsgálat / tanúsítvány	CEMSI412 MSI424
Cikkszám 9102600126 9102600127
Névleges bemeneti feszültség	12 V---	24 V---
Tartós kimenő teljesítmény 350 W 350 W
Kimeneti csúcsteljesítmény 700 W 700 W
Kimeneti feszültség 230 V~ tiszta szinusz hullám
Kimeneti frekvencia 50 Hz
Az USB töltőaljzat csatlakozási adatai	5 V---, 2000 mA
Üresjárati áramfelvétel	< 0,6 A	< 0,5 A
Bemeneti feszültségtartomány	11 – 15 V---	22 – 30 V---
Alacsonyfeszültség-riasztás/-lekapcsolás	11 V--- 22 V---
Környezeti hőmérséklet	0 °C – 40 °C
Hőelvezetés	Ventilátor
Méretek	124 x 199 x 49 mm
Tömeg	0,8 kg
Vizsgálat / tanúsítvány	CE

AUSTRALIA

Mail: [e-mail]

ITALY
