AD 7305 - Ventilátor ADLER - Ingyenes használati útmutató

Termék típusa	Álló ventilátor
Márka	Adler
Modell	AD 7305
Lapát átmérője	40 cm
Névleges teljesítmény	45 W
Maximális teljesítmény	90 W
Tápellátás	220-240 V ~ 50/60 Hz
Sebességek száma	3 (1, 2, 3 gombok)
Osztillációs funkció	Igen, vízszintes (motorfej rögzítő gomb)
Dőlésszög beállítás	Igen, kézi függőleges döntés
Alap típusa	Védőalap talppal
Lapát anyaga	Műanyag
Kábel hossza	Körülbelül 1,5 m (becslés)
Zajszint	Nincs meghatározva
Nettó tömeg	Körülbelül 4,5 kg (becslés)
Karbantartás	Tisztítás előtt húzza ki a dugót; a lapátokat nedves ruhával törölje le; ne nedvesítse meg a motort
Biztonság	Ne használja védőrács nélkül; ne merítse vízbe; ne használja felügyelet nélkül gyermekek közelében
Garancia	Szokásos gyártói garancia (nincs meghatározva)
Tartozékok	Elülső rács, hátsó rács, lapát, anyák, alap, rögzítőcsavarok
Javíthatóság	Csak hivatalos szerviz által javítható

Gyakran ismételt kérdések - AD 7305 ADLER

Hogyan szereljem össze az Adler AD 7305 ventilátort?

Győződjön meg arról, hogy a készülék ki van húzva. Szerelje fel az alapot (16) és rögzítse a külső testet (14) a vezérlőpanel házához (10) a rögzítőcsavar (11) segítségével. Rögzítse a hátsó rácsot (5) a motorblokkhoz az anyával (4). Helyezze a lapátot (3) a tengelyre és rögzítse a lapátanyával (2). Végül rögzítse az elülső rácsot (1) a hátsó rácshoz a csuklós rögzítőkkel.

Hogyan kapcsoljam be a ventilátort és állítsam be a sebességet?

Először nyomja meg a '0' gombot a kikapcsoláshoz, majd csatlakoztassa a készüléket. A bekapcsoláshoz nyomja meg a '1', '2' vagy '3' gombot a kívánt sebesség kiválasztásához. A lapátok néhány másodperc múlva elindulnak.

Hogyan aktiváljam a ventilátor oszcillációját?

A vízszintes oszcilláló mozgás aktiválásához nyomja meg a motorfej rögzítő gombját (7). Az oszcilláció kikapcsolásához húzza fel a gombot.

Beállítható a ventilátor dőlésszöge?

Igen, a ventilátor függőleges szöge beállítható a motorfej kézi döntésével.

Hogyan tisztítsam az Adler AD 7305 ventilátort?

Tisztítás előtt mindig húzza ki a készüléket. Távolítsa el az elülső rácsot és a lapátot. Törölje le a lapátot nedves ruhával, majd szárítsa meg. Tisztítsa meg a motorblokkot nedves ruhával, tisztítószer nélkül. Soha ne nedvesítse meg a motort vagy a gombokat.

Melyek a fontos biztonsági óvintézkedések?

Soha ne használja a ventilátort az elülső és hátsó rács nélkül. Ne merítse a készüléket vízbe. Ne használja gyúlékony anyagok közelében. Ne hagyja, hogy gyermekek játsszanak a készülékkel. Használat után mindig húzza ki.

Mit tegyek, ha a ventilátor nem működik?

Ellenőrizze, hogy a készülék megfelelően van-e csatlakoztatva, és hogy a dugaszolóaljzat működik-e. Győződjön meg arról, hogy a bekapcsológomb le van nyomva. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy hivatalos szervizzel. Ne próbálja meg saját maga javítani.

Használható a ventilátor külső időzítővel?

Nem, a készülék nem használható külső időzítőkkel vagy külön távvezérlő rendszerrel.

Milyen tartozékok járnak az AD 7305 modellhez?

A ventilátorhoz egy elülső rács, egy hátsó rács, egy lapát, anyák (a hátsó rácshoz és a lapáthoz), egy védőalap, egy alap, egy klip (az AD7317 modellhez, de az AD7305-höz nem), rögzítőcsavarok és egy rögzítőanya tartozik.

Hol találom az Adler AD 7305 teljes használati útmutatóját?

A teljes használati útmutató PDF formátumban ingyenesen letölthető a notice-facile.com weboldalról. Kérheti a fordítását az Ön nyelvére is.

HASZNÁLATI ÚTMUTATÓ AD 7305 ADLER

(H) felhasználói kézikönyv - 22 (BIH) upute za rad - 20

(RO) Instrucțiunea de deservire - 18 (CZ) návod k obsluze - 33

(RUS) инструкция по обслуживанию - 26 (GR) οδηγίες χρήσεως - 37

(MK) упатство за корисникот - 48 (NL) handleiding - 39

(SLO) navodila za uporabo - 32 (FIN) manwal ng pagtuturo - 24

(PL) instrukcja obsługi - 54 (I) istruzioni operative - 28

(HR) upute za uporabu - 30 (S) instruktionsbok - 44

(DK) brugsanvisning - 35 (UA) інструкція з експлуатації - 45

(SR) Корисничко упутство - 41 (SK) používateľská príručka - 50

(AR) - 56

(BG) Инструкция за употреба - 58

1. A készülék használatbavétele előtt olvassa el a kezelési útmutatót, és járjon el az abban leírtak szerint. A gyártó nem vállal felelősséget a rendeltetéstől eltérő használatból vagy a nem megfelelő kezelésből eredő esetleges károkért. 2. A berendezés kizárólag otthoni használatra készült. Ne használja más, a rendeltetésétől eltérő célra. 3. A berendezést kizárólag 220-240 V ~ 50/60 Hz, földelt dugaszolóaljzatra szabad csatlakoztatni.

A biztonság fokozása érdekében egy áramkörre nem szabad egy időben nagyon sok elektromos készüléket kötni.

1. Különösen óvatosan kell eljárni a készülék használatakor, ha a közelben gyerekek tartózkodnak. Nem szabad megengedni, hogy a gyerekek játszanak a készülékkel, sem pedig azt, hogy a berendezést nem ismerő személyek használják.
2. FIGYELMEZTETÉS: Jelen készüléket használhatják 8 évnél idősebb gyermekek, valamint fizikai, érzékelő vagy pszichikai képességeikben korlátozott személyek, vagy olyan valaki, aki nem ismeri a készüléket, nincs vele tapasztalata, feltéve, hogy ez a biztonságukért felelős személy felügyeletével történik, vagy kioktatták őket a készüléknek

A készüléket biztonságos használatára vonatkozóan, és tisztában vannak a használatával járó veszélyekkel. A gyerekek nem játszhatnak a készülékkel. A készüléket ne tisztítsák és ne tartsák karban gyerekek, kivéve, ha 8 évnél idősebbek, és ezt felügyelettel teszik.

1. Használat után húzza ki a dugaszt a hálózati dugaszolóaljzatból úgy, hogy kézzel tartja a dugaszolóaljzatot. NE húzza a hálózati kábelnél fogva.
2. Ne merítse a kábelt, a dugaszt vagy az egész készüléket vízbe vagy más folyadékba. Ne tegye ki a készüléket az időjárás hatásainak (eső, napsütés stb.), és ne használja megnövekedett páratartalmú körülmények között (fürdőszoba, nedves kempingházak).
3. Időnként ellenőrizze a hálózati kábel állapotát. Ha a hálózati kábel sérült, akkor a veszély megszüntetése érdekében azt erre specializált javítóműhelyben ki kell cseréltetni.
4. Ne használja a készüléket sérült hálózati kábellel, vagy ha azt leejtették, vagy bármilyen más módon megsérült, illetve rosszul működik. Ne javítsa önállóan a készüléket, mivel ez áramütés veszélyével jár. A sérült berendezést adja be megfelelő szervizbe ellenőrzésre vagy javításra. Bármilyen javítást kizárólag erre jogosult szerviz végezhet. A helytelenül végzett javítás komoly veszélyt jelenthet a használó számára.
5. A készüléket hideg, stabil, lapos felületre kell állítani, messze olyan konyhai készülékektől, amelyek felmelegedhetnek: pl. mikrohullámú sütőtől, gáztűzhelytől stb.
6. Ne használja a készüléket gyúlékony anyagok közelében.
7. A hálózati kábel nem lóghat az asztal szélén túl, vagy nem érhet forró felülethez.
8. Nem szabad felügyelet nélkül hagyni a bekapcsolt készüléket vagy páraelszívót.
9. Plusz védelem érdekében ajánlott az elektromos áramkörbe 30 mA-t nem meghaladó névleges túláramra méretezett túláram-védőkapcsolót (RDC) kell beépíteni. Ezt villanyszerelőre kell bízni.
10. Védje az egység motorrészét a vízbe merüléstől.
11. Csak az eredeti felszerelést használja.
12. A készüléket csak a teljes telepítés után kapcsolja be. A részben összeszerelt és üzembe helyezett eszköz nem garantálja a biztonságos használatot és a megfelelő működést.

VIGYÁZAT: NE MŰKÖDTESSE A VENTILÁTORT ELSŐ ÉS HÁTSÓ FEDŐK NÉLKÜL.

1. Helyezze a ventilátort függönyöktől, függönyöktől és más tárgyaktól távol, amelyeket a működő ventilátor behúzhat.
2. Ne helyezzen semmilyen tárgyat a ventilátor fedeleibe. Ellenkező esetben személyi sérülésekhez vagy a készülék károsodásához vezethet.

FIGYELMEZTETÉS: A burkolat eltávolítása előtt ellenőrizze, hogy a ventilátor ki van-e húzva.

FIGYELMEZTETÉS: Soha ne vigye a készüléket bekapcsolt állapotban.

1. A készülék nem használható külső időzítővel vagy külön távirányító rendszerrel.

A KÉSZÜLÉK LEÍRÁSA (1. KÉP - AD7301, AD7302, AD7303, AD7304, 2. KÉP - AD7305, 3. KÉP - AD7317)

1. Elülső védőburkolat

2. Hüvelyanya 3. Hüvely

4. Gyújtóvédőanya

5. Gyújtóvédő 6. Motor

1. 7. Motorzár

8. Tápkábel 9. Vezérlőpanel

1. 10. Vezérlőpult ház

11. Rögzítőcsavar 12. Belső hordó

1. 13. Magasság-állítás
2. 15. Külső hordó 16. Alapvédő
3. Alap 17. klip
4. Rögzítő anya

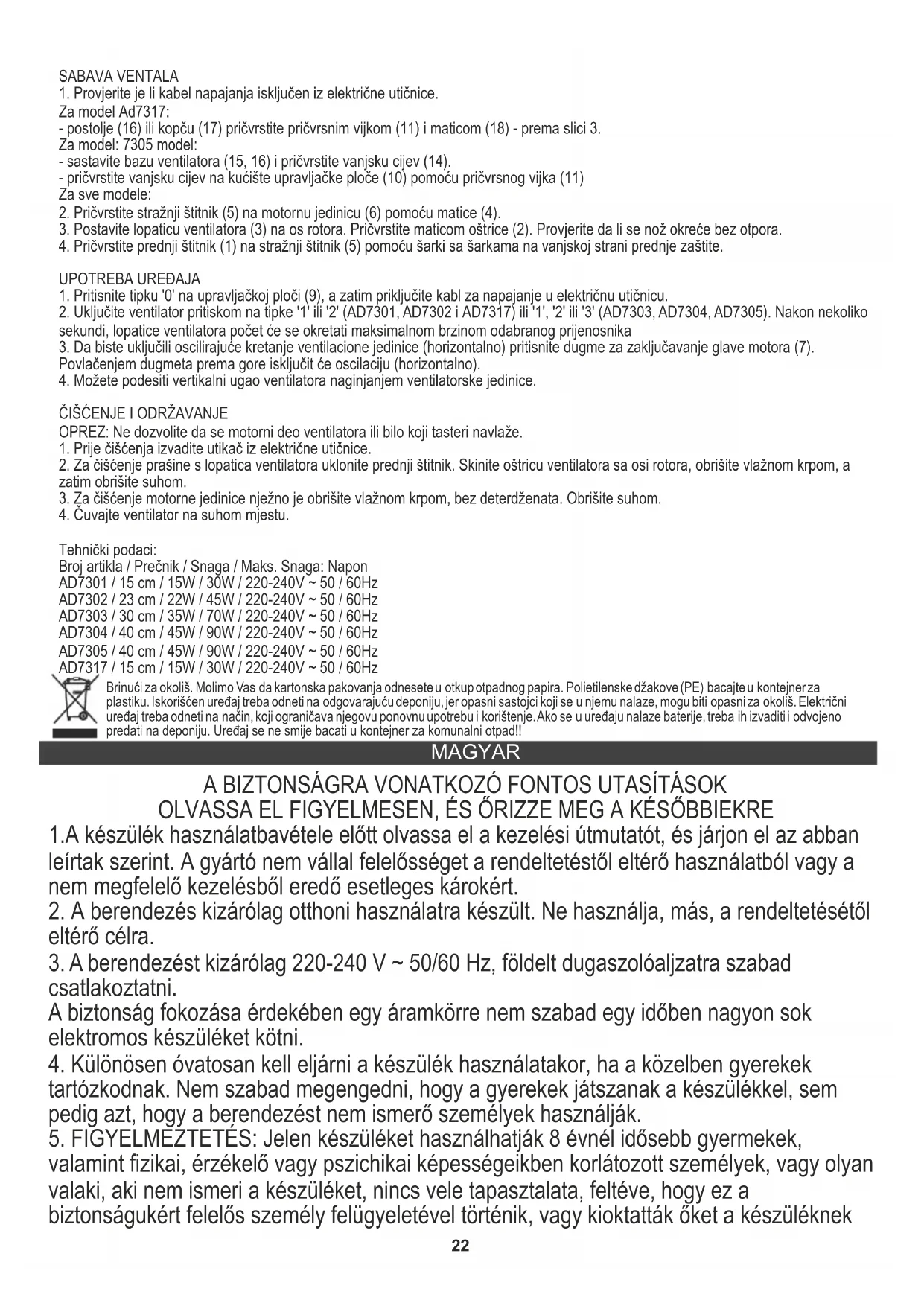

VENTILÁTOR ÖSSZESZERELÉSE

1. Ellenőrizze, hogy a tápkábel ki van-e húzva az elektromos aljzatból.

AD7317 modell esetén:

• Szerelje fel az alapot (16) vagy a kapcsot (17) a rögzítőcsavarral (11) és az anyával (18) - a 3. ábra szerint.

• Szerelje össze a ventilátor alját (15, 16) és rögzítse a külső hordót (14).
• Rögzítse a külső hordót a kezelőpanel házához (10) a rögzítő csavarral (11). Minden modellnél:
• Rögzítse a hátsó védőburkolatot (5) a motor egységhez (6) az anyával (4).
• Helyezze a ventilátorlapátot (3) a forgórész tengelyére. Rögzítse a pengeanyával (2). Ellenőrizze, hogy a penge ellenállás nélkül forog-e.
• Rögzítse az első védőburkolatot (1) a hátsó védőburkolathoz (5) az első védőburkolat külső oldalán lévő csuklóbilincsekkel.

A KÉSZÜLÉK HASZNÁLATA

1. Nyomja meg a "0" gombot a kezelőpanelen (9), majd dugja be a tápkábelt az elektromos aljzatba.
2. Kapcsolja be a ventilátort az '1' vagy '2' (AD7301, AD7302 és AD7317) vagy az '1', '2' vagy '3' (AD7303, AD7304, AD7305) gombok megnyomásával. Néhány másodperc múlva a ventilátorlapátok elkezdenek forogni a kiválasztott sebességfokozat maximális sebességén.
3. A ventilátor egység (vízszintes) oszcilláló mozgásának bekapcsolásához nyomja meg a motor fej reteszelő gombját (7). A gomb felfelé húzása kikapcsolja az oszcillációt (vízszintesen).
4. A ventilátor függőleges szögét a ventilátor egység döntésével állíthatja be.

TISZTÍTÁS ÉS KARBANTARTÁS

VIGYÁZAT: Ne engedje, hogy a ventilátor motorja vagy bármely gomb megnedvesedjen.

1. Tisztítás előtt vegye le a dugaszt az elektromos aljzatból.
2. A por eltávolításához a ventilátor lapátokról távolítsa el az első védőburkolatot. Távolítsa el a ventilátor lapátját a forgórész tengelyéről, nedves ruhával törölje le, majd törölje szárazra.
3. A motor egység tisztításához óvatosan törölje le nedves ruhával, tisztítószerek nélkül. Törölje szárazra.
4. Tárolja a ventilátort száraz helyen.

Műszaki adatok:

Cikkszám / Átmérő / Teljesítmény / Teljesítmény: Feszültség AD7301/15cm/15W/30W/220-240V\~50/60Hz AD7302/23cm/22W/45W/220-240V\~50/60Hz AD7303/30cm/35W/70W/220-240V\~50/60Hz AD7304/40cm/45W/90W/220-240V\~50/60Hz AD7305/40cm/45W/90W/220-240V\~50/60Hz AD7317/15cm/15W/30W/220-240V\~50/60Hz

A környezet védelme érdekében kérjük külön karton dobozokba és műanyag zsákokba gyűjtsük a hulladékot, és dobjuk a megfelelő hulladékgyűjtőbe. A használt készüléket a kijelölt gyűjtőhelyekre kell juttatni, mert veszélyes elemeket és alkatrészeket tartalmazhat, amelyek hatással lehetnek a környezetre. Ne dobja a készüléket a közös szemétkosárba.

OLVASSA EL FIGYELMESEN, ÉS ŐRIZZE MEG KÉSŐBBI HASZNÁLATRA
