AD 7305 - Ventilyator ADLER - Pulsuz istifadəçi təlimatı

Məhsul növü	Ayaqlı ventilyator
Marka	Adler
Model	AD 7305
Pər diametri	40 sm
Nominal güc	45 Vt
Maksimum güc	90 Vt
Enerji təchizatı	220-240 V ~ 50/60 Hz
Sürət sayı	3 (düymələr 1, 2, 3)
Yelləncək funksiyası	Bəli, üfüqi (motor başının kilid düyməsi)
Əyilmə tənzimlənməsi	Bəli, əl ilə şaquli əyilmə
Baza növü	Qoruyucu baza ilə altlıq
Pər materialı	Plastik
Kabel uzunluğu	Təxminən 1,5 m (təxmin)
Səs səviyyəsi	Qeyd edilməmişdir
Xalis çəki	Təxminən 4,5 kq (təxmin)
Baxım	Təmizləmədən əvvəl ayırın; pərləri nəm parça ilə silin; motoru islatmayın
Təhlükəsizlik	Qoruyucu ızgaralar olmadan istifadə etməyin; suya batırmayın; nəzarətsiz uşaqların yaxınlığında istifadə etməyin
Zəmanət	Standart istehsalçı zəmanəti (dəqiqləşdirilməmişdir)
Daxil olan aksesuarlar	Ön ızgara, arxa ızgara, pər, qaykalar, baza, bərkidici vintlər
Təmir edilmə qabiliyyəti	Yalnız səlahiyyətli xidmət tərəfindən təmir

Tez-tez sorulan suallar - AD 7305 ADLER

Adler AD 7305 ventilyatorunu necə yığmaq olar?

Cihazın fişini çıxardığınızdan əmin olun. Baza (16) quraşdırın və xarici gövdəni (14) idarə panelinin qutusuna (10) bərkidici vint (11) ilə bərkidin. Arxa ızgaranı (5) motor blokuna qayka (4) ilə bərkidin. Pəri (3) oxa qoyun və pər qaykası (2) ilə bərkidin. Nəhayət, ön ızgaranı (1) menteşəli bərkidicilərlə arxa ızgaraya bərkidin.

Ventilyatoru necə yandırmaq və sürəti necə tənzimləmək olar?

Əvvəlcə söndürmək üçün '0' düyməsinə basın, sonra cihazı qoşun. Yandırmaq üçün istədiyiniz sürəti seçmək üçün '1', '2' və ya '3' düyməsinə basın. Pərlər bir neçə saniyədən sonra dönməyə başlayacaq.

Ventilyatorun yelləncəyini necə aktivləşdirmək olar?

Üfüqi yelləncək hərəkətini aktivləşdirmək üçün motor başının kilid düyməsinə (7) basın. Yelləncəyi söndürmək üçün düyməni yuxarı çəkin.

Ventilyatorun əyilməsini tənzimləmək olar?

Bəli, ventilyatorun şaquli bucağını motor başını əl ilə əyərək tənzimləyə bilərsiniz.

Adler AD 7305 ventilyatorunu necə təmizləmək olar?

Təmizləmədən əvvəl həmişə cihazın fişini çıxarın. Ön ızgaranı və pəri çıxarın. Pəri nəm parça ilə silin, sonra qurudun. Motor blokunu yuyucu maddəsiz nəm parça ilə təmizləyin. Motoru və ya düymələri heç vaxt islatmayın.

Hansı təhlükəsizlik tədbirləri vacibdir?

Ventilyatoru heç vaxt ön və arxa ızgaralar olmadan istifadə etməyin. Cihazı suya batırmayın. Yanan materialların yaxınlığında istifadə etməyin. Uşaqların cihazla oynamasına icazə verməyin. İstifadədən sonra həmişə fişi çıxarın.

Ventilyator işləmirsə nə etməli?

Cihazın düzgün qoşulduğunu və rozetkanın işlədiyini yoxlayın. Enerji düyməsinin basılı olduğundan əmin olun. Problem davam edərsə, səlahiyyətli təmir xidməti ilə əlaqə saxlayın. Özünüz təmir etməyə çalışmayın.

Ventilyator xarici taymer ilə istifadə edilə bilərmi?

Xeyr, cihaz xarici taymerlər və ya ayrıca uzaqdan idarəetmə sistemi ilə istifadə üçün nəzərdə tutulmayıb.

AD 7305 modeli ilə hansı aksesuarlar verilir?

Ventilyator bir ön ızgara, bir arxa ızgara, bir pər, qaykalar (arxa ızgara və pər üçün), qoruyucu baza, bir baza, bir clip (AD7317 modeli üçün, lakin AD7305 üçün deyil), bərkidici vintlər və bərkidici qayka ilə təchiz olunur.

Adler AD 7305-in tam təlimatını harada tapa bilərəm?

PDF formatında tam təlimat notice-facile.com saytında pulsuz yükləmək üçün mövcuddur. Siz həmçinin öz dilinizə tərcümə tələb edə bilərsiniz.

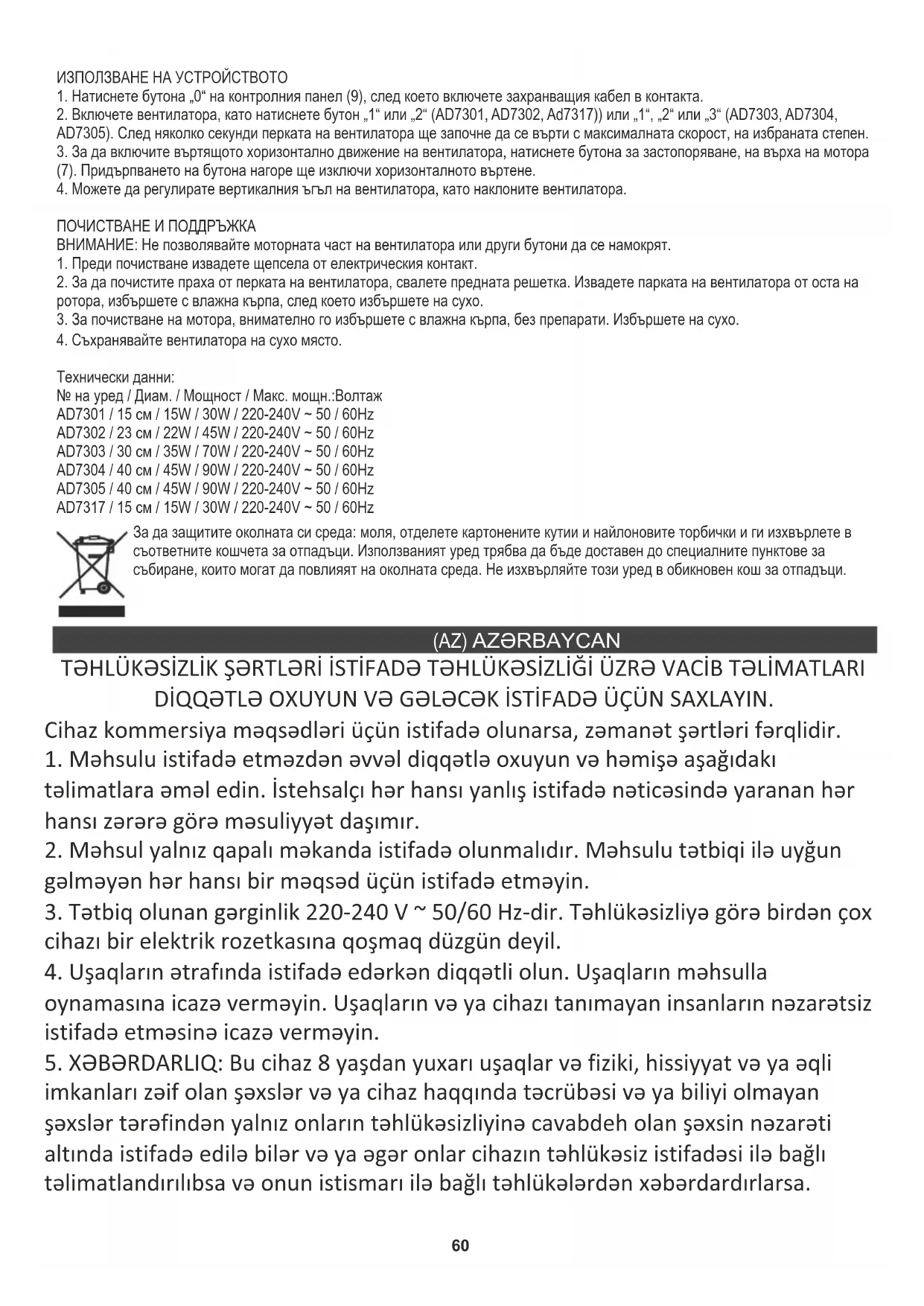

İSTİFADƏÇİ TƏLİMATNAMƏSİ AD 7305 ADLER

Təlimat kitabçası - 60

Manual perdoruesit - 63

1. AD7303 / AD7304

3. AD7301 / AD7317

4. AD7302 2.AD7305

ENGLISH

Cihaz kommersiya məqsədləri üçün istifadə olunarsa, zəmanət şərtləri fərqlidir.

1. Məhsulu istifadə etməzdən əvvəl diqqətlə oxuyun və həmişə sağdakı təlimatlara əməl edin. İstehsalçı hər hansı yanlış istifadə nəticəsində yaranan hər hansı zərərə görə məsuliyyət daşımır.
2. Məhsul yalnız qapalı məkanda istifadə olunmalıdır. Məhsulu tətbiqi ilə uyğun gəlməyən hər hansı bir məqsəd üçün istifadə etməyin.
3. Tətbiq olunan gərginlik 220-240 V ~ 50/60 Hz-dir. Təhlükəsizliyə görə birdən çox cihazı bir elektrik rozetkasına qoşmaq düzgün deyil.
4. Uşaqların ətrafında istifadə edərkən diqqətli olun. Uşaqların məhsulla oynamasına icazə verməyin. Uşaqların və ya cihazı tanımayan insanların nəzarətsiz istifadə etməsinə icazə verməyin.
5. XƏBƏRDARLIQ: Bu cihaz 8 yaşdan yuxarı uşaqlar və fiziki, hissiyyat və ya əqli imkanları zəif olan şəxslər və ya cihaz haqqında təcrübəsi və ya biliyi olmayan şəxslər tərəfindən yalnız onların təhlükəsizliyinə cavabdeh olan şəxsin nəzarəti altında istifadə edilə bilər və ya əgər onlar cihazın təhlükəsiz istifadəsi ilə bağlı təlimatlandırılıbsa və onun istismarı ilə bağlı təhlükələrdən xəbərdardırlarsa.

Uşaqlar cihazla oynamamalıdır. Cihazın təmizlənməsi və saxlanması 8 yaşdan yuxarı olmadıqda və bu fəaliyyətlər nəzarət altında həyata keçirilmədikdə, uşaqlar tərəfindən həyata keçirilməməlidir.

1. Məhsuldan istifadəni bitirdikdən sonra həmişə elektrik rozetkasından əlinizlə fişini yumşaq bir şəkildə çıxarmağı unutmayın. Heç vaxt elektrik kabelini çəkməyin!!! 7. Heç vaxt elektrik kabelini, fişini və ya bütün cihazı suya qoymayın. Məhsulu heç vaxt birbaşa günəş işığı və ya yağış kimi atmosfer şəraitinə məruz qoymayın. Məhsulu heç vaxt nəmli şəraitdə istifadə etməyin.
2. Elektrik kabelinin vəziyyətini vaxtaşırı yoxlayın. Elektrik kabeli zədələnibsə, təhlükəli vəziyyətlərin qarşısını almaq üçün məhsul dəyişdiriləcək peşəkar xidmət yerinə yönəldilməlidir.
3. Məhsulu heç vaxt zədələnmiş elektrik kabeli ilə və ya yıxılıbsa və ya hər hansı başqa şəkildə zədələnibsə və ya düzgün işləmirsə istifadə etməyin. Qüsurlu məhsulu özünüz tamir etməyə çalışmayın, çünki bu, elektrik şokuna səbəb ola bilər. Zədələnmiş cihazı tamir etmək üçün həmişə onu peşəkar xidmət yerinə çevirin. Bütün tamir işləri yalnız səlahiyyətli xidmət mütəxəssisləri tərəfindən həyata keçirilə bilər. Səhv edilmiş tamir istifadəçi üçün təhlükəli vəziyyətlərə səbəb ola bilər.
4. Məhsulu heç vaxt isti və ya isti səthlərin və ya elektrik sobası və ya qaz sobası kimi mətbəx cihazlarının üzərinə və yaxınlığına qoymayın.
5. Məhsulu heç vaxt yanan maddələrin yaxınlığında istifadə etməyin.
6. Şnurun tezgahın kənarından asılmasına və ya isti səthlərə toxunmasına icazə verməyin. 13. Heç vaxt nəzarətsiz məhsulu enerji mənbəyinə qoşulmuş vəziyyətdə qoymayın. İstifadə qısa müddət kəsildikdə, onu şəbəkədən söndürün, elektrik enerjisini ayırın. 14. Qorunma təmin etmək üçün elektrik dövrəsində cərəyanı 30 mA-dan çox olmayan qalıq cərəyan qurğusunun (RCD) quraşdırılması tövsiyə olunur. Bu məsələdə peşəkar elektrik ilə əlaqə saxlayın.
7. Qurğunun motor hissəsini suya batırılmaqdan qoruyun.
8. Yalnız təqdim olunmuş orijinal montaj avadanlığından istifadə edin.
9. Cihazı yalnız tam quraşdırıldıqdan sonra işə salın. Qismən yığılmış və istismara verilmiş cihaz təhlükəsiz istifadəni və düzgün işləməsini təmin etmir. DİQQƏT: ÖN VƏ ARXA QAPAQLARSIZ ventilyatoru işə salmayın.
10. Ventilyatoru pardalardan, pərdələrdən və ya işləyən fan tərəfindən içəri çəkilə bilən digər əşyalardan uzaqlaşdırın.
11. Ventilyatorun qapağına heç bir əşya soxmayın. Əks halda bu, şəxsi zədə və ya

cihazın zədələnməsinə səbəb ola bilər.

XƏBƏRDARLIQ: Qapağı çıxarmazdan əvvəl ventilyatorun elektrik enerjisindən ayrıldığından əmin olun.

XƏBƏRDARLIQ: Cihazı heç vaxt işə salınmış vəziyyətdə daşımayın.

1. Cihaz xarici taymerlərdən və ya ayrıca uzaqdan idarəetmə sistemindən istifadə etməklə idarə olunmaq üçün nəzərdə tutulmayıb.

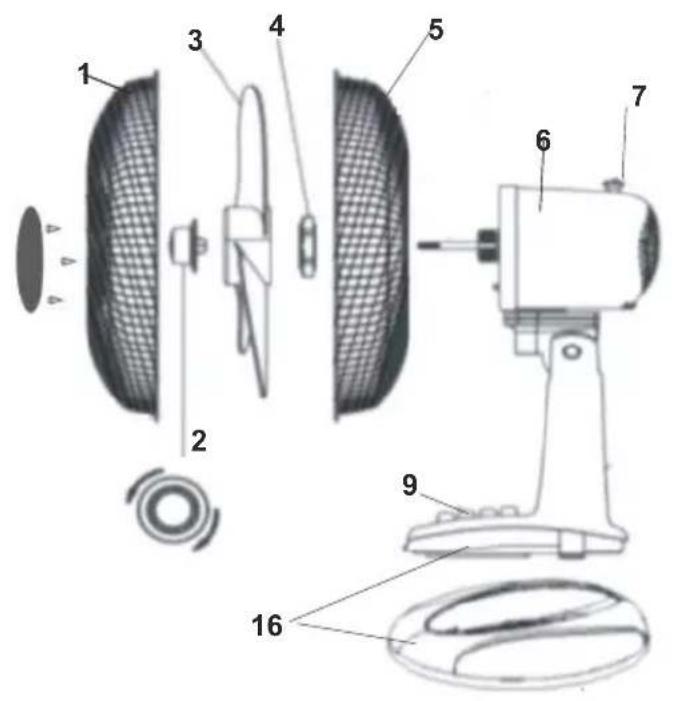

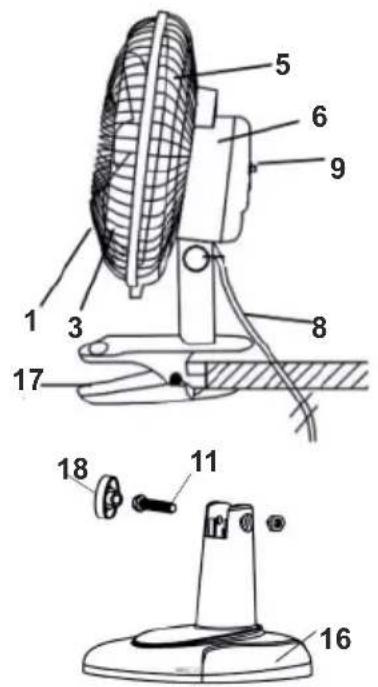

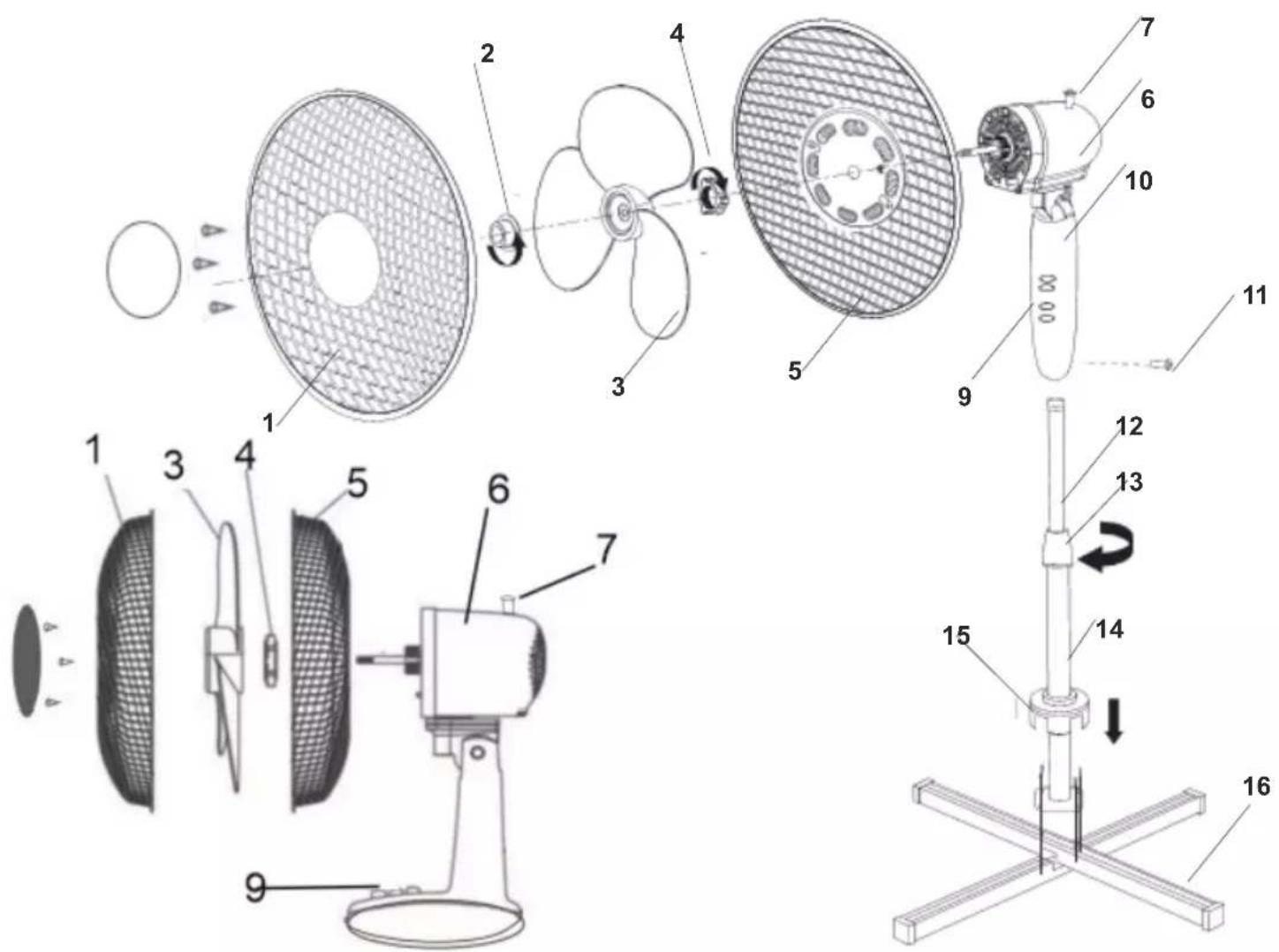

CİHAZIN TƏSVİRİ (Şəkil 1 - AD7301, AD7302, AD7303, AD7304, ŞƏKİL 2 - AD7305, ŞƏKİL 3 - AD7317)

1 Qabaq qoruyucu

2. Bıçaq qozu

3. Bıçaq

1. Arxa qoruyucu qayka

5. Arxa qoruyucu

6. Motor bloku

1. Mühərrikin baş kilidi
2. Elektrik kabeli
3. İdarəetmə paneli
4. İdarəetmə panelinin korpusu
5. Montaj vinti
6. Daxili barel
7. Hündürlüyün tənzimlənməsi
8. Xarici lülə
9. Əsas qoruyucu
10. Baza
11. Klips
12. Bağlayıcı qayka

FAN YIĞI SI

1. Elektrik kabelinin elektrik rozetkasından ayrıldığından əmin olun. AD7317 modeli üçün: -əsası (16) və ya klipi (17) bərkidici vint (11) və qayka (18) ilə quraşdırın - Şəkil 3-ə uyğun olaraq. Model üçün: 7305 modeli: -ventilyator bazasını (15, 16) yığın və xarici lüləni (14) birləşdirin.
2. Quraşdırma vintindən (11) istifadə edərək xarici lüləni idarəetmə panelinin korpusuna (10) bərkidin. Bütün modellər üçün:
3. Arxa qoruyucunu (5) qaykadan (4) istifadə edərək motor blokuna (6) bərkidin.
4. Fan qanadını (3) rotor oxuna qoyun. Bıçaq qozunu (2) ilə bərkidin. Bıçağın müqavimətsiz döndüyünə əmin olun.
5. Qabaq qoruyucunu (1) arxa qoruyucuya (5) ön qoruyucunun kənar tərəfindəki menteşə sıxaclarından istifadə edərək bərkidin.

CİHAZDAN İSTİFADƏ ETMƏK

1. İdarəetmə panelində (9) '0' düyməsini basın, sonra elektrik kabelini elektrik rozetkasına qoşun.
2. '1' və ya '2' (AD7301, AD7302, AD7317) və ya '1', '2' və ya '3' (AD7303, AD7304, AD7305) düymələrini basaraq fanı

1. Fan qurğusunun salınan hərəkətini işə salmaq üçün (üfüqi) motor başlığının kilid düyməsini (7) basın. Düyməni yuxarı çəkmək rəqsi söndürər (üfüqi).
2. Siz fan qurğusunu ayıraraq ventilyatorun şaquli bucağını tənzimləyə bilərsiniz.

TƏMİZLİK VƏ XİDMƏT

DİQQƏT: Fanın motor hissəsinin və ya hər hansı düymənin islanmasına icazə verməyin.

1. Təmizləməzdən əvvəl fişini elektrik rozetkasından çıxarın.
2. Fan qanadlarını tozdan təmizləmək üçün ön qoruyucunu çıxarın. Fan qanadını rotor oxundan çıxarın, nəm parça ilə silin, sonra quru silin.
3. Motor blokunu təmizləmək üçün onu yuyucu vasitə olmadan nəm bir parça ilə yumşaq bir şəkildə silin. Quru silin.
4. Ventilyatoru quru yerdə saxlayın.

Texniki məlumat:

Model nömrəsi / Diametr / Güc / Maks. güc: Gərginlik

AD7301/15sm/15W/30W/220-240V~50/60Hz

AD7302/23sm/22W/45W/220-240V~50/60Hz

AD7303/30sm/35W/70W/220-240V~50/60Hz

AD7304/40sm/45W/90W/220-240V~50/60Hz

AD7305/40sm/45W/90W/220-240V~50/60Hz

AD7317/15sm/15W/30W/220-240V~50/60Hz
