M100 ECO - Kazán FAGOR - Ingyenes használati útmutató

Terméktípus	Kazán / Elektromos vízmelegítő
Márka	Fagor
Modell	M100 ECO
Elektromos tápegység	230 V AC, egyfázisú
Maximális névleges nyomás	9 bar
Maximális vízhőmérséklet	70 °C (takarékos üzemmódban 55 °C-ig állítható)
Kapacitás	Nincs meghatározva (M100 modell)
Védelem a kóbor áramok ellen	Szigetelő hüvelyek mellékelve
Biztonsági eszköz	Biztonsági szelep (mellékelve), biztonsági termosztát, kétpólusú kapcsoló
Földelés	Kötelező (földelő érintkezős csatlakozó)
Telepítés	Vízszintesen vagy függőlegesen, szakképzett szerelő által
Hidraulikus csatlakozás	Hidegvíz bemenet biztonsági szeleppel, melegvíz kimenet
Hőmérséklet-szabályozás	Állítható termosztát (30-70 °C) vagy takarékos állás 55 °C-on
Villamos fogyasztás	Nincs meghatározva (kapacitástól és használattól függ)
Karbantartás	Külső tisztítás puha, nedves ruhával; időszakos leürítés
Környezetvédelem	A WEEE irányelv (2002/96/EK) betartása - kötelező újrahasznosítás
Garancia	Nincs meghatározva (vegye fel a kapcsolatot az ügyfélszolgálattal)

Gyakran ismételt kérdések - M100 ECO FAGOR

Hogyan kell telepíteni a Fagor M100 ECO vízmelegítőt?

A telepítést szakképzett szerelőnek kell elvégeznie. Helyezze a készüléket a használati pont közelében, a vízkimenet alatt legalább 0,5 m szabad helyet hagyva. Csatlakoztassa a biztonsági szelepet a hidegvíz csőhöz, és használja a mellékelt szigetelő hüvelyeket a kóbor áramok elkerülése érdekében. Ezután csatlakoztassa az elektromos tápegységet 230 V-on, földeléssel.

Mekkora a maximális támogatott nyomás?

A maximális üzemi nyomás 9 bar. Ha a hálózati nyomás meghaladja az 5 bart, szereljen be nyomáscsökkentőt a biztonsági szelep elé (3-4 bar közé beállítva).

Hogyan kell beállítani a víz hőmérsékletét?

A külső vezérlésű modellek 30°C (min) és 70°C (max) közötti beállítást tesznek lehetővé. Az E (energiatakarékos) állás körülbelül 55°C-on tartja a vizet, csökkentve a vízkő lerakódást és a hőveszteséget.

Hogyan kell leüríteni a készüléket?

Kapcsolja ki az elektromos tápegységet, és zárja el a hidegvíz bemeneti csapot. Nyisson ki egy melegvíz csapot a levegő bejutásához. Emelje fel a biztonsági szelep kart a leürítéshez. Felső csatlakozású modelleknél vegye le a fedelet, és csavarja ki a leeresztő dugót.

Mit tegyen meghibásodás vagy működési zavar esetén?

Azonnal húzza ki a készüléket a hálózatból. Vegye fel a kapcsolatot a műszaki támogatási szolgálattal, megadva a modellt, a sorozatszámot, a vásárlás dátumát és a probléma leírását. Ne próbálja meg saját maga javítani.

Hogyan kell tisztítani a vízmelegítőt?

Húzza ki a készüléket, és tisztítsa meg a külső felületet puha ruhával vagy nedves szivaccsal. Soha ne használjon súroló hatású vagy tisztítószereket. Belső karbantartás nem szükséges.

A biztonsági szelep csöpög, ez normális?

Igen, a fűtés közbeni enyhe szivárgás normális (a kapacitás körülbelül 3%-a). Időnként mozgassa meg a kart a beszorulás elkerülése érdekében. Ha a csöpögés fűtésen kívül is folytatódik, ellenőrizze a nyomást, vagy cserélje ki a szelepet.

Felszerelhetem a készüléket a fürdőszobában?

Igen, de tartsa be a CEI 60364-7-701 szabvány által meghatározott biztonsági zónákat. A készüléket a tiltott zónán (1. zóna) kívül kell elhelyezni, és 30 mA-es érintésvédelmi kapcsolóval kell védeni.

Hogyan lehet újrahasznosítani a régi vízmelegítőmet?

Ne dobja a háztartási hulladékba. Szállítsa be egy gyűjtőhelyre (hulladéklerakóba) vagy vigye vissza a vásárlás helyére. Ez lehetővé teszi az anyagok újrahasznosítását és a környezet védelmét.

Mennyi a vízmelegítő élettartama?

A gyártó által nincs meghatározva. Megfelelő karbantartással és gondos telepítéssel egy elektromos vízmelegítő 10-15 évig is eltarthat. A készülék különösebb karbantartást nem igényel, csak a külső tisztítást és a biztonsági szelep időszakos ellenőrzését.

HASZNÁLATI ÚTMUTATÓ M100 ECO FAGOR

GRATULÁLUNK! On a FAGOR elektromos vizfúto berendezését vásasztotta. Egy nagy presztízzel bó mrkát képviselünk, igy elsdleges prioritássunkat a vásarloi igények kielégítese jelenti, amelyet már a termékeink innovácios szakszánál is szem elöttt tartunk. Szakembereink gondosan keszítéttek és ellőöriztek az összes FAGOR elektromos vizmelegítot annak érdekében, hogy ideális vásaszt adjanak a vásarloi igényekre. Kösönjuk a felénk tanúsított bizalmát!

A vizmelegito helyes uzemeltetete a termek minosege mellett az is szukséges, hogy megfeleloen képzett szakember szerelje be azt.

A vizmelegito beszerelése es hasznalata elott olvassa el ezt a kezikonyvet arrol, hogyan biztosithatja a berendezés lehto legjobb teljesitményét es leghosszabb elettartamát. Orizze meg késobbi hasznalatra ezt a kezikonyvet.

BIZTONSAG ES ALTLÁNOS FIGYELMEZTETÉSEK

• A keszülék felszerelését és beindításat a jelen utasítások betartásával kell vegrehajtani, és aztCsak képesítésel rendelkezo szakember vegezheti. (Lásd a felszerelés címu bekezdésf).

• A FAGOR vizmelegitoket az érvényben lévo szabályozásoknak és szabványoknak megfeleloen gyártják és tesztelik.

• Ezt a készüléket 8 éven felüli gyermekek, valamint korlátozott fizikai, érzéks-zervi, vagy mentális képességekkel rendelkezo, illetve a készülékkel kapcsolatos ismeretekkel és tapasztalattal nem rendelkezo személyekCsak akkor használhatják, ha a készülék biztonságos használatával kapcsolatos utmutatásban vagy felügyeletben részesülnek, és értik a használat kockázatait.

Gyermekek nem jatszhatnak a keszülékkel. A felhasznaló altal vegrehajtando tisztlást és karbantartást felügyelet nélkül gyermekek nem vegezhetik.

• Ha a halózati kabel megsérult, azt a kockázatok elkerülèse érdekébenCsak a gyártó, az általa felhatalmazott szakszerviz vagy képzett szakember cserélheti ki.

• A vizkolerakódások eltávolítása érdekében a nyomáscsökkento berendezest rendszeresen muködtetni kell, valamint Ellenorizni kell, hogy nincs-e akadályozva.

• A vizmelegito nem igényel specialis karbantartást. Tisztítas elott valassza le a keszüléket a halózati áramforrásról. A tisztításhoz törölje át egy puha és nedves törlokendovel. Ne használjon suroló- és mosogatószert.

KÖRNYEZETVEDELEM

A termek a környezetvédelmi jogszabályok és szabályozások (az elektromos és elektronikus hulladékok kezeléséról szólo 2002/96/EC irányelv) szigoru betartásával készult.

AZ ELEKTROMOS ES ELEKTRONIKUS HULLADEK MEGFELELO KEZELESÉRE VONATKOZÓ INFORMÁCÍO

Hasznos élettartamának végén a készüléket nem szabad a háztartasi hulladék böze dobni. A készülék ingyenesen leadhato a lakohelyhez tartozó hulladékudvarban vagy a forgalmazo altal muködtetett gyrojtohelyeken.

Az elektramos haztartasi hulladek megfelelo elkulonitsevel es gyujtesel elkerulhetok a kornyezetre es az emberi egeszsegre kuros, a helytelen hulladekkezelsbol fakado negativ kovetkezmenyek. A megfelelo hulladekkezeler az alkotoelemukjrahasznositasat es ezaltal jalentes erroforras- es energiamegtakaritast tesz lehetové.

További információrt forduljon a helyi hatóságokhoz vagy ahhoz az uzlethez, ahol a keszüléket megvásárolta.

MEGHIBÁSODÁS ÉS ÜZEMZAVAR

Ha a vizmelegito meghibasodasat tapasztalja, akkor azonnal allitsa le a berendezes aramellatasat. Jalentse a meghibasodast a Muszaki támogatasnak.

Kérjuk, Mûszaki támogatas munkajának segítése érdekében adja meg a következő adatokat:

-Ahosugárzó modellje.
-Sorozatszám.
-A vásárlás dátuma.
-A problema ismertetese.
-Cim es telefonszam.
-A kapcsolattarto szemely teljes neve.

FELSZERELEs

TARTOZÉKOK

Az alacsony nyomással muködo melegitot vagy vizmelegitot a felszereléséhez szükséges alapveto tartozékokkal szállitjuk, melyek:

-szigetelohuvelyek
-biztonsagi szelep.

Ezek a csomagolasban talalhatok.

FELHELYEZÉS

Mind a keszülk helyéül szolgálo falnak, mind pedig a rögzítocsavaroknak és alatéteknek el kell birniuk a vizzel teli készülk sulyát.

Vékony fal eseten hátlapokat kel szerelni a fal masik oldára.

MEGJEGYZES: A vizmelegitot uyg kell elhelyezni, hogy a halozati kabel aljzata hozzaferheto legyen.

ELHELYEZÉS

A vizszintes es fuggoleges elhelyezes barmely lakasban megkonnyiti a keszulek felszerelését. Ajnlott azonban a keszuléket a meleg viz felhasznalásanak helyehez lehto legkozelebb elhelyezni, mert ezáltal elkerülheto, hogy a csöveken való athaladas során a viz veszitsen a homérsekletébol.

Ha a vizmelegitot fuggolegesen szerlik fel, az elektromos részek hozzaferhotosége, valamint a javitas és a karbantartás megkönnyitése érdekében hagyjon a csokimenetek alatt minimum 0,5 m.-t.

Ha a keszüléket vizszintesen szereli fel, a kimeno és bemeno csöveket az 1 és 2. abrán jelzett modon kell beszerelni. Amennyiben a keszüléket egy falhoz kézel szereli fel, az elektromos részek hozzáférhétosege, valamint a javitás és a karbantartás megkönnyítés erdekében hagyjon a faltól 0,5 m. távolságot.

Soha ne szerelje fel vizszintesen a vizmelegitot uy, hogy a fali konzolokat a padlora vagy egy vizszintes sikra rogziti.

HIDRAULIKUS RENDSZER

FIGYELMEZTETÉS A FELSZERELEST VEGZO SZEMÉLY SZÁMÁRA A vizmelegitohž mellekelt szigetelhúvelyeket a kimeno és bemeno csövekre kell felhelyezni. A galvanikus reakció megakadályozásá érdekeben alkalmazzon teflont a csövek menétén. A Hüvelyek meghuzási nyomatéka: 3,5 kg/m.

A hidraulikus csatlakoztatas vegrehajtasa elott meg kell tisztitani a bemeno csoveket, hogy a vizmelegitobe femrzeszek vagy idegen anyagok ne jussanak.

Szerelje be a vizmelegitot az 1.és 2.abrakn megfeleloen.

a) A vizmelegitot KOTELEZO aBiztonsagi egységgel egyutt kell felszerelni (a vizmelegitohoz mellekelve).

ABiztansagi egység é a hideg viz csove kozé nem szabad hidraulikus alkatrészt szerelni (leereszto cso, visszacapó szelep, stb.) Abiztansagi egység leereszt kiemenet KIZAROLAG a vizmelegito csatlakozocseveinek atmérojevel megegyezo csohiz szabad csatlakoztatni, egy minimum 20 mm hosszú, folyamatosan lejto, nyitott vegu covel (Ahogy lathato 1. es 2. abran). A csöveketCsak lejtesben, fagytol vedett helyen szabad felszerelni. A vizmelegités során dilatació lép fel, amely csepegest okoz (melegitési ciklusonkent a kapacitas kb. 3 % -a). Ne aggodjon, ez normalis jelenség.

Kiürfteni a termosz, meg kell, hogy jarjon el aBiztonsagi csoport emelése a kar, mint a 3. abran lathato. A kar beragadásanak elkerulése es megfelelo mukodésénk ellenorzese erdekében ajänlott a kart rendszeres idoközönkest megemelni.

A felseo osszekottetessel rendelkez o modellek esetuben vegye le az alkatreszek fedelét, majd huzza ki a lefolyo-csavarokat a 4. abran lathato modon.

b) Ha a hasznalt vizhalózat nyomása meghaladja az 5 bar értéket KÖTELEZO a lakás bemeno vizvezetékère 3 vagy 4 bart létrehoźnyomáscsök Kentot felszerelni.

c) Ha a felszereléshez muanyag csöveket használ, kivalasztásuk során vegye figyelemba a csöveket éro homérseklet- és nyomásertékeket.

Maximum 9 bar nyomas es normal körülmenyek eseten 70^ , rendkivuli körulmeny, azaz a termosztát biztonsagi kioldását okozó 110^ homérseklet.

ELEKTROMOS SZERELEŠ

A keszülékek 230V valtoaramon muködik Gondosan ellenorizze, hogy az elektromos halózat feszültsege megegyzik-e a keszülékhez szükséges feszültseggel. A vizmelegito nem igényel a hagyományostól eltro szerelest, telepitéshez elegendo az alacsony nyomásu berendez sékre vonatkozo elektromossági szabályzat betartasa.

Furdoszobákba és illemhelyekre történő telepítés eseten az IEC 60364-7-701 szabályozás szerint kell eljárnì.

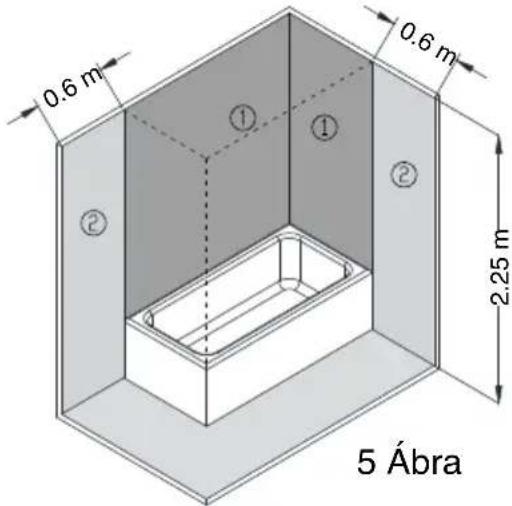

TILALMI TERULET: 1. zona a 5. abra szerint. Nem telepithetok kapcsolok, csatlakozok es villamháritok.

VEDELMI TERULET: 2. zona a 5. abra szerint.

Nem telepithetok kapcsolok, biztonsagi vagy 30 mA-esBiztositekkal vedett csatlakozok azonban igen.

A vizmelegitot a VEDELMI TERULETEN kivulre kell telepiteni, hogy a viz ne juthasson a berendezesbe. Ha a vizmelegit on nincs csatlakozo, az aramellatast egy legalabb 3 cm erintkezonyilasu bipolaris kapcsoloval kellBiztositani.A telepitest a felvett aram erossegenek megfeleloBiztositekkal kell vedeni.Minden elektromos telepitest foldcsatlakozoval kell ellatni.A csatlakozas lettrehozasahoz a vizmelegito rendelkeziik a megfelelo csatlakozoval, ezert eigendoc s cupan a mellekelt dugot a berendezeshez csatlakoztatni. Ha nincs szabvanyos foldcsatlakozas, egy ≤ 30mA diferencialkapcsol telepitese javasolt.

Ez a keszülk megfelel a radiofrekvenciáis interferenciára és zavarokra vonatkozo szabályozás követelményeinek. MEGJEGYZÉS: Tilos a keszülk alkatrészeinek modosítása és cseréje (ideérteva halózati kábelt is, kíveve, ha azt muszaki szerviz vegzi).

HASZNÁLAT

MUKÖDTETÉS

Feltoltés. A vizmelegito felszerelését kovetoen nyissa meg a leeresztoc sövet. Nyissa ki a melegvizcsapot. Amkor a melegvizcsapból viz kezd folyni, a vizmelegito megtelt. Zárja le a melegvizcsapot és gyozodjön meg arról, hogy a készülk nem szivárog.

Ne csatlakoztassa a keszüléket az elektromos halózathoz, ha nem biztos abban, hogy a vizmelegito megelt vizzel.

Elektromos csatlakoztatas. Csatlakoztassa a keszüléket a halózati aramforrasra, és a kapcsolóval helyezze áram alá. A jelzofennyel rendelkezo modeleknél a jelzény kigyullad, amikor a melegités folyamatban van.

EgyBizonyos mennyisegu viz elhasznalasa utan a termosztat bekapcsol es megindul a vizmelegites.

A viz homérekletenek szabályozása. A kulso homérseklet-szabályozóval ellatott modellek esetében a viz homérsekletét körülbelül 30^ (legalacsonyabb pozió) és 70^ (legmagasabb pozió) között lehet beallitani.

A szabályozógombbal nem rendelkezo keszülékek esetében a termosztát a gyári beallitásnak megfeleloen 70^ -ra allitja be a viz homérsekletét.

"E" allas (energiatakarokos uzemmod). Ebben a beallitasban a viz 55^ -ra melegszik fel es ebben az uzemmodban a hoveszteseg minimalis, illetve gyakorlatilag nincs vizkokepzodes.

A beallitott vizhomerseklet fenntartasa erdekuben ajnlott a vizmelegitot folyamatosan a halozati aramforrasra csatlakoztatva tartani, mivel a termosztat eleveCsak szukseg eseten mukodteti a keszuleket. A hoveszteseg minimalizalasat a poliuretan habbol keszult szigeteles garantalja.

Leeresztés. Ajánlott a vizmelegitot leereszteni, ha hosszabb ideig nem hasznalja, vagy ha a keszüléknek helyet adó helyiségben fagyveszély all fenn. Ezt aBiztonsági szelep megnyitásaval hajthatja vegre.

Barmely esetben:

-Zárja el a vizet.
-Zárja el a készülék bemeneti vizvezetékét.
- Nyissa ki a melegvizcsapot.

KARBANTARTÁS

A vizmelegito nem igenyel specialis karbantartast. Tiszitatas elott valassza le a keszuleket a halozati aramforrasrol. A tisztitashoz torolje at egy puha es nedves torlokendovel. Ne hasznaljon surolo- es mosogatoszert.

Amennyiben a termosztat meghibasodasa miatt a keszulek tulmelegedne, a biztonsagi egyseg mukodesbe lep, es aramtalanitja a vizmelegitot. Ha ez tortenik, a keszulek megjavitasa erdekuben lepjen kapcsolatba a muszaki ugyfelszolgalattal.

A GYARTO fenntartja maganak a jogot, hogy termekeinek jellemzoit es specifikacioint elozetes ertesités nélkul megaltozta.

BLAHOZELÁME. Rozhodli ste pre zakúpenie elektrického ohrievača vody FAGOR. Sme prestižna značka a nasou prioritou je plnémie potrieb našich zákaznikov a ich riešenia prostrednictvom našich inovativnych a modernych produktov. Nasi odbornici starostlivo vyrobili a skontrovali věsetky naše ohrievače vody FAGOR, aby zaistili ideálnu odozvu na ich potreby. Šdakujeme za prejavenú doveru.

1. Biztonsagi szelep.
2. Vyprazdnovani kohoutku
   3.Leurito csap.
3. Leeresztó cso
4. nyomascokkento: mindig a mero moge kellhelyezni, ha a nyomas 5kg / cm^2 nel nagyobb.
5. Foldelt muanyag szigetelgoyurk (a keszulekhezmellekelve).

SK

1. Bezpećnostnéventil.
2. Uvolnovacia paka (pre vypustanie)
3. Vypustacie potrubie pre uvolnenie tlaku v zariadeni
4. Vypustaci ventil.
5. Tlakovy redukny ventil: musi byt namontovany v tripade, ze je tlak vyssi ako 5kg / cm^2
6. Uzemnene plastové manzety (dodavaju sa s ohrievačom).

AR

（jssgpan）4sglgallLALggs

1. all 2010

0003

2.- Modellek
3.- Emise oxidudusiku
4.- Hangteljesitményszint, belteri
5.- Vizmelegités: névleges terhelési profil
6.- Vizmelegités: energiahatékonysági osztály
7.-Vizmelegités:hatasfok
8.- Eves tuzeloanyag-fogyasztas
9.-Denni spotheba plynu

10.-Eves villamosenergia-fogyasztas

11.- Denni spotbreba elektiny
12.- A homérisklet-szabályozón beallitott homérisklet
13. - "smart" - értek, 1": a vizmelegitési hatasfokra es az éves villamosenergia-, ill. tuzeloanyag-fogyasztára vonatkozó informaciokCsak akkor érvenyesek, ha az intelligens vezerlo be van kapcsolva.
14.- Tydenni spotreba plynu s chytrou kontrlou
15.- Tydenni spotbreba plynu bez chytré kontroly
16.- Tydenni spotreba elektriny s chytrou kontrolou
17.- Tydenni spotbreba elektriny bez chytré kontroly
18.- Lehetoség kizarolagosan kis terhelésu idoszakokban történo uzemeltetésre.
19.- Kapacita
20.- Smichana voda o teplote 40^

SK
