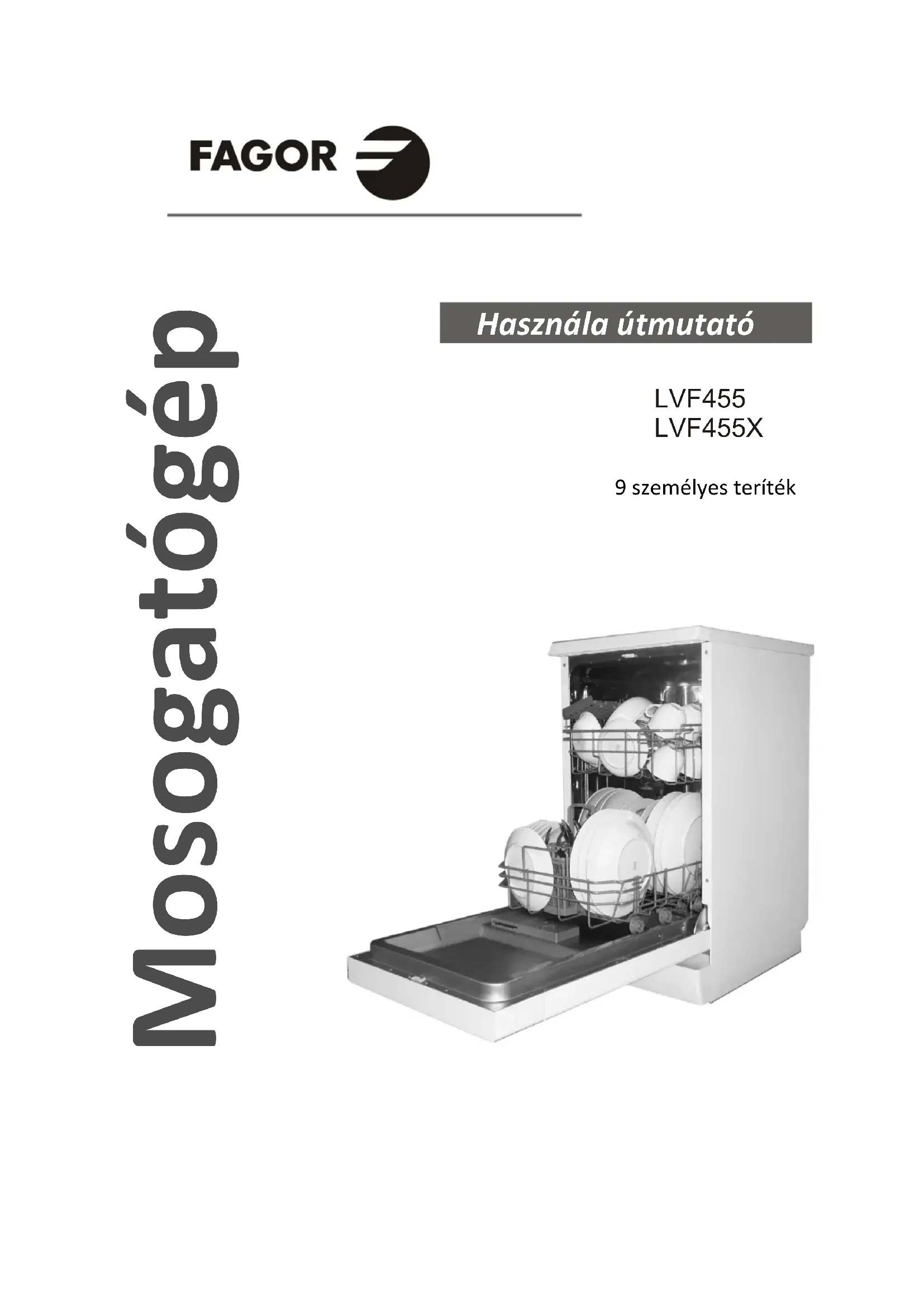

HASZNÁLATI ÚTMUTATÓ LVF455X FAGOR

személyes teríték Mosogatógép LVF455 LVF455X 9Olvassa el ezt a használati útmutatót Tisztelt Vásárlónk! Kérjük, a mosogatógép használata előtt figyelmesen olvassa el ezt a használati útmutatót, mert segítséget nyújt a gép megfelelő használatában és karbantartásában. Őrizze meg az útmutatót, hogy később is használni tudja. Adja át a mosogatógép következő tulajdonosának. Ez a kézikönyv a "Biztonsági óvintézkedések", a "Használati utasítások", a "Telepítés", valamint a "Hibaelhárítás" stb. fejezeteket tartalmazza. Mielőtt a szervizhez fordul A "Hibaelhárítás" című fejezet segít Önnek, hogy néhány gyakori problémát saját maga megoldjon. Ha a problémát nem tudja egyedül elhárítani, kérjük, vegye igénybe egy képzett szakember segítségét. MEGJEGYZÉS: A gyártó folyamatosan fejleszti a terméket, melyen előzetes értesítés nélkül módosításokat hajthat végre. Ezt a használati utasítást a gyártótól vagy a megbízott forgalmazótól kell megkapnia.

A kosarak bepakolása az EN50242 szabvány szerint

Biztonsági információk .............................. 1

3) Használati útmutató .................................. 3

Vezérlőpanel .................................................... 3 A mosogatógép funkciói .................................. 3

4) Az első használatbavétel előtt ................... 4

• Vízlágyító p. 4
• Só betöltése p. 5
• Öblítőszer-adagoló töltése p. 5
• . Mosogatószer p. 6

5) A mosogatógép kosarának megtöltése..........9

A mosogatógép kosarának használatára vonatkozó tudnivalók.........9 Az edények helyes elhelyezése ..................... 10

6) Mosogatóprogram indítása ...................... 11

• Mosogatóprogramok táblázata p. 11
• Bekapcsolás p. 1
• Programmódosítás p. 12
• A mosogatóprogram vége utáni teendők p. 12

7) Karbantartás és tisztítás ........................... 13

Szűrőrendszer ................................................. 13 A mosogatógép ápolása ................................. 14

8) Telepítési útmutató .................................. 15

• A gép elhelyezése p. 15
• Elektromos csatlakoztatás p. 15
• Csatlakoztatás az elektromos hálózathoz p. 16
• A mosogatógép indítása p. 17

9) Hibaelhárítás ........................................... 18

Mielőtt a szervizhez fordul ............................. 18 Hibakódok ....................................................... 19 Műszaki jellemzők .......................................... 20

FIGYELMEZTETÉS! A mosogatógép használata során vegye figyelembe az alább felsorolt óvintézkedéseket: A készülék háztartáson belül, illetve ahhoz hasonló környezetben használható, pl.: - üzletek, irodák és egyéb munkahelyek teakonyhájában; - gazdaságokban; - hotelekben, motelekben vagy más szálláshelyeken a vendégek által; - panziókban. A készüléket 8 év alatti gyermekek nem használhatják. Idősebb gyermekek és korlátozott fizikai, érzékszervi vagy mentális képességekkel rendelkező, illetve a készülékkel kapcsolatos ismeretekkel és tapasztalattal nem rendelkező személyek csak akkor használhatják, ha felügyelet alatt állnak, vagy ha a készülék biztonságos használatával kapcsolatos útmutatást megkapták, és értik a gép használatával járó kockázatokat. Ne engedje, hogy a készüléket gyermekei játékszerként használják. A tisztítást és karbantartást gyermekek csak felnőtt felügyelete mellett végezhetik. (Lásd: EN60335-1) A készüléket gyermekek vagy korlátozott fizikai, érzékszervi vagy mentális képességgel rendelkező, illetve a készülékkel kapcsolatos ismeretekkel és tapasztalattal nem rendelkező személyek nem használhatják, csak ha e tevékenységüket egy, a biztonságukért felelősséget vállaló személy felügyeli és irányítja. (Lásd: IEC60335-1) A készülék kizárólag beltéren, és csak háztartási célokra használható. Az esetleges áramütés megelőzése érdekében se a készüléket, se a kábelt, se a villásdugót ne merítse vízbe vagy más folyadékba. Kérjük, minden tisztítási és karbantartási művelet előtt húzza ki a gép hálózati csatlakozóját. A tisztításhoz használjon semleges mosogatószerrel benedvesített törlőkendőt, majd törölje át a felületeket újra egy száraz törlőkendővel. 1-1FÖ LDELÉSRE VONATKOZÓ UTASÍTÁSOK Ezt a gépet földelni kell. Hibás működés vagy meghibásodás esetén a földelés csökkenti az áramütés kockázatát, mivel az elektromos áramot elvezeti. Ez a készülék földelt hálózati kábellel és földelt hálózati csatlakozóval rendelkezik. A hálózati csatlakozót a helyi szabályozásoknak megfelelően telepített és földelt hálózati aljzatba kell csatlakoztatni. A gép földelőcsatlakozásainak helytelen csatlakoztatása magában hordozza az áramütés kockázatát. Ha a gép helyes földelésével kapcsolatban kétségei merülnek fel, kérjen segítséget egy képzett szakembertől vagy szervizmunkatárstól. Ne módosítsa a készülék csatlakozóját, ha az nem illik a hálózati aljzatba. Szereltessen fel egy megfelelő hálózati aljzatot egy szakképzett villanyszerelővel. Tilos a mosogatógép kosarára és ajtajára állni, ülni, vagy ezeket rendeltetési céljuktól eltérően használni. Ne működtesse a mosogatógépet, ha annak zárópaneljei nincsenek a helyükön. Óvatosan nyissa ki a működő mosogatógép ajtaját, mert a gép belsejéből víz csapódhat ki. A gép nyitott ajtajára tilos ráállni, valamint arra bármilyen nehéz tárgyat tenni. Ellenkező esetben a gép előredőlhet. A tisztítani kívánt edények bepakolásakor:

1) Az éles tárgyakat úgy kell elhelyezni, hogy azok ne sértsék fel

az ajtó szigetelését. 1-22) Figyelmeztetés: A késeket, illetve más szúró vagy éles résszel rendelkező eszközöket hegyükkel lefelé vagy fektetve kell a gép kosarába helyezni. A mosogatóprogram befejezése után ellenőrizze, hogy a mosogatószer rekesze üres-e. Ne tegyen a gépbe műanyag tárgyakat, ha azokon nem szerepel a "mosogatógépben tisztítható" jelölés. Ha a műanyagból készült tárgyon nincs erre vonatkozó jelölés, ellenőrizze a gyártó vonatkozó ajánlásait. Csak automata mosogatógépekhez készült mosogató- és öblítőszereket használjon. Soha ne használjon a mosogatógépben szappant, kézmosószert vagy ruházathoz készült mosószert. A gyermekeket mindig felügyelni kell, hogy ne játszhassanak a készülékkel. A készülék ajtaját nem szabad nyitva hagyni, mert az megnöveli a gép felborulásának kockázatát. Ha a hálózati kábel megsérült, a gyártóval, illetve a gyártó hivatalos szervizében (vagy megfelelően képzett szakemberrel) kell kicseréltetni, hogy az áramütés veszélye elkerülhető legyen. A telepítés során tilos a hálózati kábelt túlzott mértékben meghajlítani vagy kinyújtani. Ne módosítsa a gép vezérlőegységeit. A mosogatógépet új tömlőkkel kell a vízvezetékre csatlakoztatni, használt tömlőket erre a célra nem szabad felhasználni. A mosogatógép maximum személyes étkészlet tisztítására alkalmas.

A maximum bemeneti víznyomás 1MPa. A minimum bemeneti víznyomás 0,04 MPa. 1-3Ártalmatlanítás A gép csomagolóanyagait megfelelő módon kell ártalmatlanítani. Az összes csomagolóanyag újrahasznosítható. A műanyagból készült részek nemzetközi szabványjelzésekkel vannak jelölve: PE — polietilén, pl. fóliázó csomagolóanyag PS — polisztirol, pl. párnázat anyaga POM— polioximetilén, pl. műanyagkapcsok PP — polipropilén, pl. sótartó rekesz ABS — akrilnitril-butadién-sztirol, pl. vezérlőpanel FIGYELMEZTETÉS! A csomagolóanyag veszélyes lehet a gyermekekre! A csomagolóanyagot és a készüléket, kérjük, vigye egy újrahasznosító központba. Ehhez vágja le a hálózati kábelt és tegye az ajtó zárszerkezetét használhatatlanná. A karton csomagolóanyag újrahasznosított papírból készült, és az újrafeldolgozható papírt gyűjtőkonténerben kell elhelyezni. A termék megfelelő ártalmatlanításával Ön hozzájárul azon – esetlegesen a környezetre és az emberi egészségre gyakorolt – káros hatások megelőzéséhez, amelyeket a termék szabálytalan hulladékkezelése okozna. A selejtezni kívánt termék megfelelő hulladékkezelése érdekében, kérjük, tájékozódjon a helyi önkormányzatnál vagy a hulladékkezelésért felelős szolgálatnál. ÁRTALMATLANÍTÁS: Ne osztályozás nélküli lakossági hulladékként kezelje a terméket. A terméket a speciális hulladékkezelés érdekében elkülönítve kell ártalmatlanítani. 1-42. Gyors útmutató A gép üzemeltetésének részletes leírásáért olvassa el a használati útmutató vonatkozó fejezeteit. A mosogatógép bekapcsolása Nyissa ki a gép ajtaját, majd a mosogatógép elindításához nyomja meg az On/Off (Be/Ki) gombot.

Töltse fel a mosogatószer-adagolót "A" jelű rekesz: Minden programhoz. "B" jelű rekesz: Csak az előmosást is tartalmazó programokhoz. (Kövesse a használati utasításokat!)

Ellenőrizze az öblítőszer szintjét "C" jelű mechanikus kijelző Elektromos kijelző a vezérlőpanelen (ha tartozék).

Ellenőrizze a regeneráló só szintjét (Csak vízlágyító rendszerrel ellátott modelleken) Elektromos kijelző a vezérlőpanelen (ha tartozék). Ha (néhány modell esetében) a vezérlőpanelen nincsen jelzőfény, a só utántöltésének ideje kiszámítható a mosogatógépben lefuttatott programok száma alapján.

Pakolja be a tisztítani kívánt edényeket Távolítsa el az edényeken található nagyobb ételmaradékokat. Áztassa fel a lábasokba égett ételmaradékot, és csak ezután tegye az edényt a gépbe. Kövesse a kosarak bepakolására vonatkozó utasításokat.

Válasszon ki egy mosogatóprogramot

Kapcsolja be a mosogatógépet

1. Egy programválasztást csak akkor lehet módosítani, ha a kiválasztott program csak

rövid ideje fut. Hosszabb idő után a mosogatószer már a gépbe került és a vízszivattyúzás is megkezdődött. Ebben az esetben a mosogatószert újra kell tölteni. Kifelejtett edény hozzáadása.

FIGYELMEZTETÉS! Óvatosan nyissa ki a gép ajtaját. A nyitott ajtón keresztül forró gőz csaphat ki! Program közben kikapcsolt mosogatógép. Ha a mosogatógépet a mosogatóprogram közben kikapcsolja, a visszakapcsolás előtt, kérjük, válassza ki újra a megszakított mosogatóprogramot, hogy a gép az eredeti programot futtassa le.

A mosogatógép kikapcsolása Ha a mosogatóprogram lejárt, a gép 8 alkalommal hangjelzést ad ki, majd megáll. Nyissa ki a gép ajtaját. A gépet az On/Off (Be/Ki) gomb megnyomásával tudja kikapcsolni.

Zárja el a vízcsapot és pakolja ki az edényeket. Figyelmeztetés: a mosogatógép kipakolása előtt várjon néhány percet (kb. 15 perc), mert az edények és az evőeszközök a program lejárta után még melegek, ezért törékenyebbek. Így az edények jobban meg is száradnak. A kipakolást az alsó kosárral kezdje meg.

Nyissa ki a vízcsapot és nyomja meg a Start/Pause (Indítás/Szüneteltetés) gombot. A gép körülbelül 10 másodperc múlva elindul. Zárja be a gép ajtaját, és nyomogassa a programgombot addig, amíg a kiválasztott program fel nem villan. (Lásd a "Használati útmutató" fejezetet). Tartsa lenyomva több mint 3 másodpercig a Start/Pause (Start/Szüneteltetés) gombot az elindított program leállításához.

Válassza ki az új programot. 3. Indítsa újra a mosogatógépet. 4.1. Nyomja meg a Start/Pause (Start/Szüneteltetés) gombot a gép megállításához.2. Nyissa ki a gép ajtaját.

3. Tegye a gépbe a kifelejtett edényeket.

4. Zárja be a gép ajtaját, majd nyomja meg a Start/Pause (Start/Szüneteltetés) gombot. A mosogatógép 10 másodperc múlva újra működni kezd. AACCBB3. Használati útmutató FONTOS: A mosogatógép teljesítményének jobb kihasználása érdekében a gép első használata előtt olvassa el a használati utasításokat. Vezérlőpanel A mosogatógép funkciói

A bevezető cső csatlakozója

A szűrő összeállítása

ElölnézetHátulnézet 1 BE/KI gomb: Ez a gomb kapcsolja be/ki az áramellátást. 2 Kijelző képernyő: A fennmaradó idő és az állapot (futtatási állapot és késleltetési idő stb.) megjelenítéséhez.

• Öblítőszer jelzőfénye: Jelzi, ha az öblítőtartályt újra kell tölteni.

• Só hozzáadása- jelzőfény: Jelzi, ha az öblítőtartályt újra kell tölteni.

• Késleltetés ideje, Fennmaradó idő és hiba kódok jelzőfénye: 3 Fél töltöttség jelzőfény: A Fél töltöttség funkció kiválasztásakor jelenik meg. 4 Child Lock (Gyermekzár) és Extra szárítás jelzőfény 5 Program jelzők: 6 Késleltetés gombok: Nyomja meg a gombokat a mosás késleltetési idejének növeléséhez vagy csökkentéséhez. 7 Child lock (Gyermekzár) funkció Nyomja meg egyidejűleg több mint 3 másodpercig a Késleltetés gombot és a gombot a program lezárásához. Ugyanezzel a módszerrel vonhatja vissza a Child lock (Gyermekzár) funkciót is. 8 nyeles terhelés funkciógombja: Ha csak legfeljebb félig terheli meg edényekkel a mosogatógépet, akkor kiválaszthatja a fél terhelés funkciót, valamint a kívánt programot az edények szennyezettségének megfelelően. Egy fél terhelés funkcióval használt program időt, energiát és vizet takaríthat meg egy olyan programhoz képest, amit nem a fél terhelés funkcióval együtt választ ki. A fél terhelés funkció kiválasztása után az összes szórókar működik. Ezután az összes kosarat feltöltheti. 9 Extra szárítás funkcióválasztó gomb: Az Extra szárítás funkció kiválasztásához. (Ez a funkció csak az Intenzív, normál, ECO, Pohár és 90 perc programokkal használható. A berendezés a szárítás elősegítése érdekében magasabb hőmérsékleten végzi az utolsó öblítést, így az energiafogyasztás is enyhén nő). 10 program gomb: A megfelelő mosogatási program kiválasztásához nyomja meg a gombot. 11 Indítás / leállítás gomb: Ha a berendezés üzemelése közben kívánja elindítani vagy leállítani a kiválasztott mosogatási programot.4. Az első használatbavétel előtt Mielőtt a mosogatógépet használatba venné: A. Állítsa be a vízlágyítót B. Tegyen a rekeszbe 1,5 kg sót, majd töltse fel a tartályt vízzel. C. Töltse meg az öblítőszer-adagolót D. Töltsön be mosogatószert

A vízlágyítót kézzel kell beállítani a vízkeménység-kapcsoló segítségével. A vízlágyító a vezetékes vízben található ásványi anyagok és sók eltávolítására szolgál, amelyek a készüléket rongálnák, vagy működését hátrányosan befolyásolnák. Minél többet tartalmaz a víz ezekből az ásványi anyagokból és sókból, annál keményebb. A vízlágyítót a lakóhelyén jellemző vízkeménységhez kell beállítani. A víz keménységét illetően a helyi vízművektől kaphat tájékoztatást. A sófelhasználás beállítása A mosogatógép lehetővé teszi, hogy a működéséhez használt víz keménysége alapján állítsa be a felhasznált só mennyiségét. Ezáltal a sófelhasználás optimalizálható és testre szabható.

Megjegyzés: 1 1°dH = 1.25°Clarke=1.78°fH=0.178mmol/l °dH: Német keménységi fok °fH: Francia keménységi fok °Clark: Angol keménységi fok Megjegyzés: 2 Gyári beállítás: H (EN 50242) 3 A víz keménységét illető tájékoztatásért forduljon a helyi vízművekhez. MEGJEGYZÉS: Ha az Ö n által vásárolt mosogatógép nem használ vízlágyítót, hagyja figyelmen kívül ezt a fejezetet.

A víz keménysége lakóhelytől függően változik. Ha a mosogatógépben kemény vizet használ, az edényeken lerakódás képződik. A gép speciális vízlágyító rendszerrel működik, amely olyan sót használ, amely eltávolítja a vízben található ásványi anyagokat és megelőzi a vízkőképződést.

Kérjük, a sófelhasználás beállításához kövesse az alábbi lépéseket.

2. Nyomja le a Start/Pause (Start/Szüneteltetés) gombot több mint 5 percig, ami a gép bekapcsolását követő 60

másodpercen belül elindítja a vízlágyítás beállítását.

3. A helyi vízkeménységhez megfelelő beállítás kiválasztásához nyomja meg a Start/Pause (Start/Szüneteltetés)

gombot. Az alábbi beállítási lehetőségek követik egymást: H1->H2->H3->H4->H5->H6;

4. Nyomja meg a kapcsológombot a beállítás befejezéséhez.

Kapcsolja be a mosogatógépet. Beállítás kódja

Sófelhasználás mosogatóprogram)

(gramm / H1 - Könnyű, fényesítő áztatás H2 - 90 perces könnyű, fényesítő H3 - 90 perc és könnyű, fényesítő áztatás H4 - ECO könnyű, fényesítő H5 - ECO könnyű, fényesítő és könnyű, H6 - ECO könnyű, fényesítő és 90 perces könnyű, fényesítő áztatás fényesítő2. A só betöltése Mindig csak mosogatógépekhez ajánlott sót használjon. A sótartó rekesz az alsó kosár alatt található, és az alábbiakban leírt módon kell feltölteni: Figyelem! Csak mosogatógépekhez készült sót szabad használni! A nem mosogatógéphez készült többi só, különösen pedig a konyhasó használata a vízlágyító megrongálódását idézi elő. Amennyiben nem a géphez megfelelő sót használ vízlágyításra, a gép ebből fakadó sérülésére a gyártó nem vállal garanciát, illetve az okozott kárért nem vonható felelősségre. A sót mindig egy mosogatóprogram lefuttatása előtt töltse be. Ezzel megakadályozhatja, hogy a mosogatógép alján sószemcsék maradjanak, vagy hogy a kiömlött sós víz hosszabb ideig a gépben álljon, ami korróziót okozhat.

A. Az alsó kosár eltávolítása után csavarja le, és távolítsa el a sótartó rekesz zárókupakját. B. Helyezze a tölcsért (tartozék) a nyílásba, és öntsön a tartályba körülbelül 1,5kg sót. C. Töltse fel a tartályt vízzel. Normális jelenség, ha a sótartályból kisebb mennyiségű víz távozik. D. A tartály feltöltése után szorosan csavarja vissza a zárókupakot az óramutató járásával megegyező irányba. E. Miután a tartályt megtöltötte, a só pótlására figyelmeztető jelzőfény kialszik. F. A só betöltését követően azonnal indítson el egy mosogatóprogamot (ajánlott egy rövidebb programot lefuttatni). Ennek hiányában a sós víz megrongálhatja a szűrőrendszert, a szivattyút és a mosogatógép más, fontos részeit. Ebben az esetben a garancia érvényét veszti. MEGJEGYZÉS:

1. A sótartályt csak akkor kell feltölteni, ha a só alacsony szintjére figyelmeztető jelzőfény a vezérlőpanelen

világítani kezd. A só oldódásának mértékétől függően a jelzőfény a sótartály feltöltését követően is világíthat. Ha (néhány modell esetében) a vezérlőpanelen nincsen jelzőfény, a só utántöltésének ideje kiszámítható a mosogatógépben lefuttatott programok száma alapján.

2. Ha a gépben a só kiömlött, eltávolítására egy áztatóprogramot vagy egy rövid mosogatóprogramot kell

3. Öblítőszer-adagoló töltése

Öblítőszer-adagoló Az öblítőszer a mosogatóprogram utolsó fázisában kerül a vízbe, és azt hivatott megakadályozni, hogy az edényeken a mosogatás után vízcsepp- vagy vízkőfoltok maradjanak. Emellett elősegíti a víz lepergetését, azaz az edények hatékonyabb száradását. Az Ön által vásárolt mosogatógépet folyékony öblítőszer használatára tervezték. Az öblítőszer-adagoló az ajtó belsejében, a mosogatószer-adagoló mellett található. Az adagoló megtöltéséhez nyissa ki az adagoló fedelét, majd öntsön öblítőszert a tartályba, amíg a szintjelző teljes mértékben fekete színűre nem változik. Az öblítőszer-adagoló űrtartalma kb. 110 ml. Az öblítőszer funkciója Az öblítőszer az öblítés utolsó fázisában kerül a gépbe és az alapos öblítés biztosítására, valamint a folt- és cseppképződés megakadályozására szolgál. Figyelem! Csak mosogatógépekhez készült, márkás öblítőszert használjon! Az öblítőszer-adagolóba soha ne töltsön semmilyen más anyagot (pl. mosogatógép-tisztítószert, folyékony mosószert). Ez megrongálhatja a készüléket.

NyitMikor kell a gépbe öblítőszert tölteni? Ha a vezérlőpanelen nem található az öblítőszer szintjének csökkenésére figyelmeztető lámpa, a folyadék szintjére a fedél mellett található, "C" jelű folyadékszintjelző színéből következtethet. Amikor az öblítőszer-adagoló tartálya tele van, a kijelző színe fekete. Az öblítőszer csökkenésével a sötét szín mérete is csökken. Soha ne hagyja az öblítőszer szintjét ¼-es telítettség alá csökkeni. Az öblítőszer csökkenésével a szintjelző fekete pont az alábbi ábrán látható módon változik. Tele 3/4 1/2 1/4 - a foltképződés megakadályozására az adagolót fel kell tölteni Üres

1.Az adagoló megnyitásához fordítsa a kapcsolót az "open" (nyitott) nyíl irányába (balra), majd emelje ki. 2.Öntse az öblítőszert az adagolóba. Ügyeljen arra, hogy ne töltse túl. 3.Helyezze vissza a fedelet: igazítsa az "open" (nyitott) nyílhoz, majd fordítsa el (jobbra) a zárt nyíl irányába. MEGJEGYZÉS: Törölje le a töltés közben kicsordult öblítőszert egy törlőkendővel, hogy a túlzott habképződést a következő mosogatás alatt megelőzze. Ne felejtse el bezárni az adagoló fedelét, mielőtt a mosogatógép ajtaját becsukja. Öblítőszer-adagoló beállítása Szintbeállítás (öblítés) Az öblítőszer-adagolót négy vagy hat pozícióba lehet állítani. A kapcsolót először mindig a 4. állásba kell állítani. Ha foltképződést vagy elégtelen száradást tapasztal, növelje az öblítőszer mennyiségét, azaz az adagoló fedelének eltávolítása után állítsa a kapcsolót az 5. állásba. Ha az edények továbbra sem megfelelően száradnak, vagy foltosak maradnak, állítsa a kapcsolót a következő állásba, amíg az edények foltmentesek nem lesznek. A javasolt beállítás a kapcsoló 4. állása. (Gyári beállítás: "4")

MEGJEGYZÉS: Növelje az adagolást, ha az edényeken a mosogatás után vízcsepp- vagy vízkőfoltok láthatók. Csökkentse az adagolást, ha az edényeken fehér csíkok, az üvegedényeken vagy a kések élén pedig kékes filmréteg jelenik meg.

A mosogatószerek kémiai hatóanyagaik révén távolítják el az edényekre tapadt piszkot, amely a mosogatóvízzel együtt távozik a gépből. A kereskedelmi forgalomban kapható mosogatószerek többsége alkalmas erre a célra. Figyelem! A mosogatószer megfelelő használata Csak mosogatógépekhez készült mosogatószert szabad használni! Tartsa a mosogatószert hűvös és száraz helyen. Ne tegye a por állagú mosogatószert a mosogatógépbe addig, amíg az edényeket be nem pakolta. C (folyadékszintjelző)MAXMAX

11 22 33Mosogatószerek 3 féle mosogatószer kapható:

1. Foszfát- és klórtartalmú mosogatószer

2. Foszfáttartalmú és klórmentes mosogatószer

3. Foszfát- és klórmentes mosogatószer

Az újabb típusú, por állagú mosogatószerek általában nem tartalmaznak foszfátot. Ezek így nem rendelkeznek a foszfát által biztosított vízlágyító funkcióval. Emiatt azt javasoljuk, hogy abban az esetben is töltse meg a sóadagolót, ha a víz keménysége csak 6 °dH. Ha kemény vízű területeken foszfátmentes mosogatószert használnak, az edényeken, poharakon és evőeszközökön gyakran fehér foltok jelennek meg. Ebben az esetben a jobb eredmény elérése érdekében használjon több mosogatószert. A klórmentes mosogatószerek fehérítő hatása alacsony. Emiatt a makacs elszíneződések nem fognak teljes mértékben eltűnni. Ebben az esetben válasszon magasabb hőmérsékleten működő mosogatóprogramot. Mosogatószer-koncentrátumok Kémiai összetételük alapján a mosogatószerek két alaptípusba sorolhatók: hagyományos, maró komponenseket tartalmazó, lúgos mosogatószerek alacsony lúgtartalmú, természetes enzimeket tartalmazó, koncentrált mosogatószerek Mosogatószer-tabletták A különböző márkájú mosogatószer-tabletták eltérő sebességgel oldódnak fel. Emiatt egyes mosogatószer-tabletták a rövid mosogatóprogramok alatt nem képesek kifejteni teljes tisztítóhatásukat. Ezért kérjük, hogy mosogatószer-tabletták használata esetén hosszú mosogatóprogramokat válasszon, hogy biztosítsa a mosogatószer-maradványok teljes eltávolítását. Mosogatószer-adagoló A mosogatószer-adagolót minden mosogatóprogram előtt fel kell tölteni a mosogatóprogram-táblázatban olvasható utasításoknak megfelelően. Az Ön által vásárolt mosogatógép a hagyományos modellekhez képest kevesebb mosogató- és öblítőszert használ. A gép normál töltöttsége esetén általában már egy evőkanálnyi mosogatószer elegendő. Szennyezettebb edények mosogatásához azonban több mosogatószerre van szükség. A mosogatószert mindig közvetlenül a mosogatóprogram indítása előtt töltse be a gépbe, különben a mosogatószert nedvesség érheti, és így nem fog megfelelően feloldódni. Milyen mennyiségű mosogatószert használjon A nyitáshoz nyomja meg a zárnyelvet

MEGJEGYZÉS: Ha a fedél zárva van, nyomja meg a kioldógombot. A fedél ekkor felugrik. A mosogatószert mindig közvetlenül a mosogatóprogram indítása előtt töltse be. Csak mosogatógépekhez készült, márkás mosogatószert használjon! FIGYELMEZTETÉS! A mosogatógéphez használt mosogatószer maró hatású! Gyermekektől mindig tartsa távol.

mosogatószer-mosogatószer-tabletták porA mosogatószer betöltése Töltse fel a mosogatószer-adagolót mosogatószerrel. A jelzés az adagolásra vonatkozik az alábbiakban bemutatottak szerint: A. A fő mosogatóprogramhoz való mosogatószer helye. B. Az előmosogatáshoz való mosogatószer helye. Kérjük, tartsa be a mosogatószer csomagolásán feltüntetett, tárolásra és adagolásra vonatkozó gyártói

Zárja le a fedelet, és nyomja a helyére. Ha az edények erősen szennyezettek, töltsön további mosogatószert az előmosogatásra szolgáló mosogatószer-adagolóba. Ez a mosogatószer az előmosogatás fázisában fejti ki hatását. MEGJEGYZÉS: Az egyes programokhoz szükséges mosogatószer mennyiségére vonatkozó információt a 11. oldalon találja. Kérjük, vegye figyelembe, hogy az edények szennyezettségétől és a víz keménységétől függően eltérések előfordulhatnak. Kérjük, tartsa be a mosogatószer csomagolásán feltüntetett gyártói ajánlásokat. ajánlásokat.

BB5. A mosogatógép kosarának megtöltése Ajánlás Lehetőség szerint mosogatógépben tisztítható edényeket és evőeszözöket vásároljon. Használjon az edényekhez "kíméletes", semleges hatású mosogatószert. Ha további információra van szüksége, forduljon a mosogatószer gyártójához. Kényesebb edények esetén válassza a legalacsonyabb hőmérsékletű mosogatóprogramot. A sérülések és károk elkerülése érdekében ne vegye ki a poharakat és az evőeszközöket közvetlenül a mosogatóprogram befejezése után. A következő evőeszközök és edények mosogatógépben való mosogatásra nem alkalmasak: Fa-, szaru-, porcelán- vagy gyöngyház nyelű tárgyak. Nem hőálló műanyagból készült edények Ragasztott, nem hőálló, antik evőeszközök Kötőanyaggal préselt evőeszközök és edények Ón- vagy réztárgyak Ó lomkristály Acélból készült, rozsdásodásra hajlamos tárgyak Fatálak Szintetikus szálakból készült tárgyak korlátozottan alkalmasak: Bizonyos típusú üvegek homályossá válnak, ha túl gyakran tisztítják őket mosogatógépben Az ezüst- vagy alumíniumrészek a mosogatás alatt hajlamosak elszíneződni A zománcminták mosogatógépben történt gyakori mosogatás esetén elhalványulhatnak. A mosogatógép kosarának használatára vonatkozó tudnivalók (A mosogatógép jobb teljesítménye érdekében tartsa be a bepakolásra vonatkozó útmutatásokat. A kosarak és az evőeszköztartók megjelenése és jellemzői eltérhetnek az Ön által vásárolt modell hasonló részeitől.) Távolítsa el az edényeken található nagyobb ételmaradékokat. Áztassa fel az edényekben leégett ételmaradékot. Az edényeket nem szükséges folyó víz alatt leöblíteni. A mosogatni kívánt eszközöket a következő módon helyezze el a mosogatógépben:

1. A bögréket, poharakat, fazekakat/lábasokat stb. nyílásukkal lefelé fordítva.

2. Íves vagy mélyedésekkel rendelkező tárgyakat rézsút, hogy a víz lefolyhasson róluk.

3. Az összes evőeszközt hegyükkel lefelé, biztonságosan rögzítve kell elhelyezni.

4. Minden eszközt úgy kell bepakolni, hogy a mosogatás alatt a mosogatókarok forgását ne akadályozzák

MEGJEGYZÉS: Nagyon kis méretű tárgyak nem tisztíthatók a mosogatógépben, mert könnyen kieshetnek a kosárból. Az üreges tárgyakat, azaz a csészéket, a poharakat, a lábasokat stb. a nyílásukkal lefelé tegye be a gépbe, hogy a víz ne gyűlhessen össze az üregekben vagy a mélyedésekben. Az edényeket és evőeszközöket nem szabad egymásba tenni vagy egymásra fektetni. A poharak sérülésének elkerülése érdekében azok nem érhetnek egymáshoz. A nehezebben tisztítható, nagy méretű tárgyakat az alsó kosárban kell elhelyezni. A felső kosár a kényesebb és könnyebb tárgyak, azaz pl. a poharak, csészék és bögrék elhelyezésére szolgál. A hosszú pengével rendelkező, függőlegesen elhelyezett kések sérülésveszélyt jelenthetnek! A hosszú és/vagy éles evőeszközöket, pl. a késeket a felső kosárban, fektetve kell elhelyezni. Kérjük, ne töltse túl a mosogatógépet. Ez a jó tisztítási eredmény és az energiafelhasználás szempontjából fontos. A mosogatógép kipakolása Annak megakadályozására, hogy a felső kosárból víz csöpögjön az alsó kosárba, ajánlott elsőként az alsó kosarat kipakolni. 9Az edények helyes elhelyezése A felső kosár bepakolása A felső kosár a kényesebb és könnyebb tárgyak, azaz pl. (enyhén szennyezett) poharak, csészék, szószos tálkák, bögrék, valamint tányérok, kisebb tálak és lapos lábasok elhelyezésére szolgál. Az edényeket és étkészleteket úgy kell elhelyezni, hogy azok a vízsugár hatására ne mozduljanak el. Az alsó kosár bepakolása A nagy és nehezebben tisztítható edényeket, pl. lábasokat, fazekakat, fedőket és tálakat az alábbi ábrán látható módon, az alsó kosárban ajánlott elhelyezni. A tálalóedényeket és a nagy fedőket lehetőleg a kosár széle körül helyezze el, hogy ne akadályozzák a mosogatókarok forgását.

Kérjük, ne feledje: ■ A fazekakat, tálalóedényeket stb. mindig nyílásukkal lefelé kell elhelyezni. ■ A mély edényeket megdöntve kell elhelyezni, hogy a víz kifolyhasson belőlük. ■ Az alsó kosáron két könnyen lehajtható akasztósor található, amely lehetővé teszi további vagy nagyobb lábasok, fazekak és tálak bepakolását. Evőeszköztartó kosár Az evőeszközöket nyelükkel felfelé kell a kosárban elhelyezni. Ha a gép oldalsó kosárral is rendelkezik, a kanalakat elkülönítve, a számukra kialakított helyre kell tenni. A hosszú eszközöket vízszintesen, a felső kosár elejére, a képen látható módon kell elhelyezni. FIGYELMEZTETÉS! Egy tárgy sem lóghat ki a kosár alján Az éles eszközöket mindig élükkel lefelé helyezze a kosárba. Saját biztonsága és a minőségi tisztítás érdekében az evőeszközöket az alábbiak betartásával helyezze a gépbe: ■ Ne takarják egymást. ■ Nyelükkel lefelé álljanak. ■ A késeknek és a szúró evőeszközöknek viszont nyelükkel felfelé kell állniuk.

A felső kosár beállítása Amennyiben szükséges, be lehet állítani a kosár magasságát, ha több helyre van szükség, mert nagyobb konyhai tárgyakat szeretnénk a felső / alsó tálcán is elmosogatni. A felső kosár magassága úgy állítható, hogy felső pozícióba emelje a kosarat és a fogantyú felnyomásával leeressze a felső kosarat. Lásd az alábbi képet: A bögre polcok hátrahajlítása A fazekak és serpenyők jobb tárolása érdekében a tüskék az alábbi képnek megfelelően hátrahajthatók. Az alsó kosár visszahajtható tüskéi A fazekak és serpenyők jobb tárolása érdekében a tüskék a jobb oldali képnek megfelelően hátrahajthatók.Nyomja fel a fogantyút a kosár leeresztéséhez Emelje a kosarat felső pozícióba Fogantyú beállítása6. A mosogatóprogram elindítása Mosogatóprogramok táblázata MEGJEGYZÉS: ( ) jelentése: öblítőszert kell tölteni az öblítőszer-adagolóba.

Mosogatóprogram Információ a programválasztáshoz Mosogatóprogram leírása Mosogatószer elő/fő Időtartam (perc) Energia (Kwh) Víz (l) Öblítőszer

Intenzív Erősen szennyezett edények, normál szennyezettségű fazekak, lábasok, tányérok, stb. és rászáradt ételmaradékok Előmosogatás (50 °C) Mosogatás (60 °C) Ö blítés Ö blítés Ö blítés (70°C) Szárítás 5/22g

Normál Normál szennyezettségű fazekak, tálak, poharak és enyhén szennyezett lábasok Előmosogatás (45 °C) Mosogatás (55 °C) Ö blítés Ö blítés (65 °C) Szárítás

(*EN 50242) Általános program normál szennyezettségű terítékekhez. Az energia- és vízfogyasztás szempontjából a leghatékonyabb mosogatóprogram az ilyen edényekhez. Előmosogatás Mosogatás (45 °C) Ö blítés (65°C) Szárítás

Gyors Rövidebb mosogatóprogram enyhén szennyezett, száradást nem igénylő edényekhez. Mosogatás (45°C) Ö blítés Ö blítés ( 5°C)5 20 g

Üveg Enyhén szennyezett edényekhez és üvegneműhöz Előmosogatás Mosogatás (40°C) Ö blítés Ö blítés (60°C) Szárítás 1 0,75 90 perces program Normál szennyezettségű edényekhez, gyors mosogatáshoz. Mosogatás (65 °C) Ö blítés Ö blítés (65°C) Szárítás 90 1,15

MEGJEGYZÉS: *EN 50242: Ez egy tesztprogram Az EN502424 szabványnak megfelelő, összehasonlító tesztre vonatkozó információk: Kapacitás: 9 személyes teríték Felső kosár pozíciója: síneken futó felső kerekek Öblítőszer-adagoló beállítás: 6 Fogyasztás kikapcsolva: 0,49 W; Fogyasztás készenlétben: 0,45 W. Bekapcsolás Mosogatóprogram indítása

1. Húzza ki az alsó és a felső kosarat, pakolja be az edényeket, majd tolja vissza a kosarakat.

Ajánlott először az alsó kosarat bepakolni, majd ezt követően a felsőt (lásd "A mosogatógép kosarának megtöltése" fejezetet.)

2. Töltse be a mosogatószert (lásd a "Só, mosogatószer és öblítőszer" fejezetet.)

3. Csatlakoztassa a hálózati csatlakozót az elektromos hálózathoz. A gép 220-240 VAC/50 HZ tápellátást igényel, a hálózati aljzat szükséges specifikációja: 10A 250VAC. Ellenőrizze, hogy a vízcsap teljesen ki van nyitva.

alábbi sorrendben követik egymást: -> Intensive (Intenzív) ->Normal (Normál) ECO ->Glass ->Rapid (Gyors) ->90 Min (90 perces) (Üveg) program 16,5 13,5 11,5

Bekapcsolt állapot időtartama: Az áramellátás automatikusan kikapcsol a program befejezését követő 30 perc letelte után. ( )50 C

4. Zárja be a gép ajtaját, majd a mosogatógép elindításához nyomja meg az On/Off (Be/Ki) gombot.

A program kiválasztásakor a jelzőfény világítani kezd. Ezután nyomja meg a Start/Pause (Start/Szüneteltetés) gombot. A mosogatógép működni kezd. ECO

(Vagy All in 1 opció) (Vagy All in 1 opció) (Vagy All in 1 opció) (Vagy All in 1 opció) (Vagy All in 1 opció)Programmódosítás Fontos tudnivaló:

1. Egy elindított programot csak akkor lehet módosítani, ha a kiválasztott mosogatóprogram csak rövid ideje fut.

Egy bizonyos idő eltelte után a mosogatószer már a gépbe került, vagy a mosogatógép már leeresztette a mosogatóvizet. Ebben az esetben a mosogatószer-adagolót újra meg kell tölteni (lásd a "A mosogatószer betöltése" fejezetet).

MEGJEGYZÉS: Ha a mosogatógépet működés közben kinyitja, a gép szüneteltetni fogja az éppen futó programot. A program-jelzőfény abbahagyja a villogást, és a gép percenként hangjelzést ad addig, amíg Ön be nem zárja a mosogatógép ajtaját. Az ajtó bezárását követően a mosogatógép 10 másodperc múlva folytatja a programot. A mosogatóprogram vége utáni teendők Ha a mosogatóprogram lejárt, a gép 8 másodpercig hangjelzést ad ki, majd megáll. Az ON/OFF (KI/BE) gomb megnyomásával kapcsolja ki a gépet, zárja el a vízcsapot és nyissa ki a mosogatógép ajtaját. A mosogatógép kipakolása előtt várjon néhány percet, mert az edények és evőeszközök a program lejárta után még melegek, ezért törékenyebbek. Így az edények jobban meg is száradnak. A mosogatógép kikapcsolása Egy mosogatóprogram csak akkor járt le, ha a jelzőfény világít, de már nem villog. 1 Nyissa ki a gép ajtaját. Kapcsolja ki a gépet ON/OFF (KI/BE) gomb megnyomásával. 2 Zárja el a vízcsapot. Ó vatosan nyissa ki a gép ajtaját. A forró edények érzékenyek az ütődésre. Emiatt a mosogatógép kipakolása előtt hagyja az edényeket kb. 15 percig lehűlni. Nyissa ki a gép ajtaját, hagyja félig kinyitva, majd az edények eltávolítása előtt várjon néhány percet. Így az edények lehűlnek és alaposabban megszáradnak. A mosogatógép kipakolása Normális jelenség, ha a mosogatógép belseje nedves. Először az alsó kosarat ürítse ki, ezután a felsőt. Így megelőzheti, hogy a felső kosárból víz csepegjen az alsó kosárban található edényekre. FIGYELMEZTETÉS! A mosogatás alatt veszélyes a gép ajtaját kinyitni, mert forró víz csaphat ki a gépből.

3 másodpercnél hosszabb ideig. A gép készenléti állapotba kerül és Ö n módosíthatja a mosogatóprogramot. (lásd "Mosogatóprogram indítása" fejezetet). Start/Szüneteltetés Elfelejtett egy edényt a gépbe tenni? Egy elfelejtett edényt bármikor betehet a mosogatógépbe, mielőtt a mosogatószer-adagoló fedele kinyílik.

1. Nyomja meg a Start/Pause (Start/Szüneteltetés) gombot a mosogatás megállításához.

2. Nyissa résnyire a gép ajtaját. 3. A mosogatókar megállása után nyissa ki teljesen az ajtót. 4. Tegye a gépbe a kifelejtett edényeket. 5. Csukja be a gép ajtaját. 6. Nyomja meg a Start/Pause (Start/Szüneteltetés) gombot, a mosogatógép 10 másodperc múlva működni kezd.7. Karbantartás és tisztítás Szűrőrendszer A szűrő megakadályozza, hogy nagyobb ételmaradékok vagy tárgyak a szivattyú belsejébe kerüljenek. A maradékok elzárhatják a szűrőt, így azokat minden esetben el kell távolítani. A szűrőrendszer egy durva szűrőből, egy lapos (fő) szűrőből és egy mikroszűrőből (finomszűrő) áll.

Fő szűrő 1 Az ebbe a szűrőbe került étel- és szennyeződésmaradványokat az alsó mosogatókar speciális vízsugara szétporlasztja, és a lefolyóba mossa. Durva szűrő 2 A lefolyót eldugítani képes, nagyobb méretű szennyeződéseket, pl. a csontokat vagy az üvegtörmeléket a durva szűrő fogja fel. A szűrő által összegyűjtött szennyeződések eltávolításához óvatosan nyomja össze a szűrő felső részén található csapot, és emelje ki a szűrőt. Finom szűrő 3 Ez a szűrő a mosogatógép alsó részéből gyűjti össze az étel- és szennyeződésmaradványokat és megakadályozza, hogy visszakerüljenek az edényekre.

Szűrőszerelvény A szűrő a mosogatóvízbe került ételmaradványok hatékony összegyűjtésére szolgál és megakadályozza, hogy ezek a szennyeződések visszakerüljenek a mosogatóvízkörbe. A legjobb mosogatási teljesítmény és -eredmény eléréséhez a szűrőket rendszeresen meg kell tisztítani. Ennek érdekében a szűrőbe került nagyobb ételmaradványokat ajánlott minden mosogatás után a félköríves szűrő és a szűrőcsésze folyó víz alatt történő átöblítésével eltávolítani. A szűrőszerelvény kiemeléséhez húzza a szűrőszerelvény nyelét felfelé. FIGYELMEZTETÉS! A mosogatógépet soha nem szabad a szűrők nélkül működtetni. A szűrők nem megfelelő visszahelyezése lerontja a mosogatás hatásfokát.

1. lépés: Fordítsa el a szűrőt az óramutató

járásával ellentétes irányba

2. lépés: emelje fel a szűrőszerelvényt

MEGJEGYZÉS: Az 1. és 2. lépés sorrendben történ végrehajtása a sz

rendszer kiemelésére szolgál: a 2. és 1. lépés végrehajtásának sorrendje pedig a szűrőrendszer visszahelyzésére való.

NyitMegjegyzések: - Minden mosogatás után ellenőrizze a szűrők állapotát. - A durva szűrő kicsavarásával kiemelheti a szűrőrendszert. Távolítson el minden ételmaradványt, és tisztítsa meg a szűrőket folyó víz alatt. MEGJEGYZÉS: A teljes szűrőszerelvényt hetente egyszer meg kell tisztítani. A szűrő tisztítása A durva és a finomszűrő tisztításához használjon kefét. Állítsa össze a szűrőket az utolsó oldalon található ábrán látható módon, majd helyezze vissza a mosogatógépbe, tegye a helyére és nyomja lefelé. FIGYELMEZTETÉS! A szűrők tisztítása során ne ütögesse őket. Ez deformálhatja a szűrőket, ami csökkentheti a mosogatógép hatásfokát. A mosogatógép ápolása A vezérlőpanelt egy enyhén nedves törlőkendővel tisztíthatja meg. A tisztítás után alaposan törölje szárazra. A gép külsejének tisztításához használjon fényesítő viaszt. A mosogatógép egyik részének tisztításához se használjon éles tárgyakat, súroló hatású kendőt vagy maró tisztítószereket. Az ajtó tisztítása Az ajtóélek környékének tisztításához csak puha, meleg vízzel benedvesített törlőkendőt használjon. Ne használjon semmilyen spray állagú tisztítószert, mert így elkerülheti, hogy az ajtózárba és a gép elektromos részeibe nedvesség kerüljön.

FIGYELMEZTETÉS! Soha ne használjon tisztító sprayt az ajtópanelek tisztításához, mert az károsíthatja az ajtózárat és a gép elektromos egységeit. Súrolószereket és bizonyos típusú papírtörlőket nem szabad használni, mert felsérthetik a rozsdamentes acélfelületeket, vagy ezeken foltot hagyhatnak. Óvja a gépet a fagyveszélytől. Kérjük, télen tartsa be a fagyvédelemre vonatkozó utasításokat. Minden mosogatás után az alábbiak szerint járjon el:

1. Válassza le a mosogatógépet az elektromos hálózatról.

2. Zárja el a vízcsapot, és válassza le a víztömlőt a vízvezetékről.

3. Eressze le a vizet a tömlőből és a szelepből. (A víz összegyűjtéséhez használjon egy edényt)

4. Csatlakoztassa vissza a tömlőt a szelepre.

5. Távolítsa el a dob alján található szűrőt, és egy szivacs segítségével szárítsa ki a mélyedésben található vizet.

MEGJEGYZÉS: Ha a mosogatógép jegesedés miatt üzemképtelenné válik, kérjük, forduljon a szerviz munkatársához. A mosogatókarok tisztítása A mosogatókarokat rendszeresen tisztítani kell, mert a kemény vízben található anyagok eltömíthetik a vízszórókat és a csapágyakat. A felső mosogatókar eltávolításához fogja meg az anyacsavart, fordítsa el az óramutató járásával megegyező irányba, majd távolítsa el. Az alsó mosogatókar eltávolításához húzza ki a mosogatókart felfelé. Mossa el a karokat meleg, mosogatószeres vízben, majd egy puha kefével tisztítsa meg a szórófejeket. Alaposan öblítse el, majd helyezze vissza őket a helyükre.

Nyit15 A mosogatógép megfelelő állapotának megőrzése Minden mosogatás után Minden mosogatás után zárja el a vízcsapot, és hagyja a gép ajtaját kissé nyitva, hogy a szagok eltávozhassanak. Húzza ki a hálózati csatlakozót. Tisztítás és karbantartás előtt mindig húzza ki a hálózati csatlakozót a konnektorból. Ne használjon oldószert vagy súrolószert A mosogatógép külsejének vagy gumiból készült részeinek tisztításához ne alkalmazzon oldószert vagy dörzshatású tisztítószereket. Csak mosószeres vízzel benedvesített törlőkendőt használjon. A gép belső felületein képződött foltok eltávolításához használjon egy víz és ecet keverékébe mártott nedves törlőkendőt vagy speciálisan mosogatógépek tisztítására készült tisztítószert. Ha a gépet hosszabb ideig nem használja Ajánlott az üres mosogatógépen egy mosogatóprogramot lefuttatni, majd a hálózati csatlakozót a konnektorból kihúzni, a vízcsapot elzárni és a gép ajtaját résnyire nyitva hagyni. Ezáltal az ajtó tömítései hosszabb élettartamúak lesznek, és a gép belsejében nem képződnek kellemetlen szagok. A készülék mozgatása Ha a mosogatógépet el kell mozdítania, a művelet alatt próbálja meg mindig függőleges helyzetben tartani. Ha feltétlenül szükséges, a gépet a hátára is fordíthatja. Tömítések A mosogatógépben képződő kellemetlen szagokat a tömítésekbe ragadt ételmaradékok okozzák. Ezt megelőzheti, ha a tömítéseket rendszeresen letörli egy nedves szivaccsal.

8. Telepítési útmutató

A gép elhelyezése Helyezze a mosogatógépet a kívánt helyre. A gép hátsó részének a mögötte lévő falhoz, oldalainak a mellette található szekrényekhez vagy falakhoz kell érnie. A mosogatógép befolyó- és kifolyócsővel rendelkezik, melyeket a telepítés megkönnyítése érdekében jobb vagy bal oldalra is el lehet helyezni. A gép vízszintbe helyezése

Ha a gépet a helyére tette, a mosogatógép magasságát a lábakon található csavarok elfordításával tudja a kívánt szintre hozni. A mosogatógépet semmilyen esetben sem lehet 2°-nál jobban megdönteni. Elektromos csatlakoztatás FIGYELMEZTETÉS Személyes biztonsága érdekében: Ehhez a géphez ne használjon hosszabbító zsinórt vagy adaptercsatalkozót. Soha, semmilyen körülmények esetén se vágja el vagy szüntesse meg a földelőkábelt.

Elektromossági követelmények Kérjük, ellenőrizze a szükséges feszültséget a termék adattábláján, hogy a mosogatógépet megfelelő tápellátásra csatlakoztassa. Alkalmazza az előírt 10 amperes biztosítékot, az ajánlott áramkör-megszakítót, illetve használjon külön a gép számára fenntartott áramkört.

A használat előtt gondoskodjon a megfelelő földelésről Elektromos csatlakoztatás Ellenőrizze, hogy a készüléken megjelölt feszültség és frekvencia megegyezik a használni kívánt hálózat feszültségével és frekvenciájával. Csak megfelelően földelt hálózati aljzatba csatlakoztassa a hálózati csatlakozót. Ha a használni kívánt hálózati aljzat nem megfelelő a hálózati csatlakozó számára, cserélje ki a hálózati aljzatot, mintsem hogy adaptert használjon, mert az túlmelegedést és tüzet okozhat.16 Csatlakoztatás a vízhálózathozHideg víz csatlakoztatásaCsatlakoztassa a hideg vizes befolyócsövet egy 3/4"-os külső csavarmenetes csatlakozóhoz és győződjön meg arról, hogy a csatlakozó szorosan illeszkedik a helyére.Ha a vízhálózat új vagy azt hosszabb ideig nem használták, folyassa a vizet addig, amíg a vezetékből tiszta víz nem folyik. Ez az óvintézkedés a befolyócső eldugulásának és ezáltal a mosogatógép megrongálódásának elkerülése érdekében szükséges. FIGYELMEZTETÉS!Kérjük, használat után zárja el a vízcsapot.

Kifolyócsövek csatlakoztatása Illessze a lefolyótömlőt egy minimum 40mm átmérőjű lefolyócsőbe és vezesse a mosogatóba. Ügyeljen arra, hogy a cső ne hajoljon el és ne törjön meg. A cső felső része nem lehet 1000 mm-nél magasabban. KÉRJÜK, A LEFOLYÓCSÖVET AZ "A", "B" JELŰ ÁBRA SZERINT SZERELJE FEL Elülső oldalMEGJEGYZÉS A cső felső része nem lehet 1000 mm-nél magasabban. Kifolyócső Pult

40mm BA mosogatógép indítása A mosogatógép indítása előtt a következőket kell ellenőrizni: 1 A mosogatógép szintezése és rögzítése megfelelő. 2 A befolyócső szelepe nyitva van 3 A befolyócső rögzítése szoros, azon szivárgás nem észlelhető. 4 A vezetékek szorosan csatlakoznak. 5 Az áramellátás be van kapcsolva 6 A ki- és a befolyócsövön nincsenek hurkok 7 A mosogatógépből minden csomagolóanyag és nyomtatott anyag el lett távolítva. Figyelem: A telepítés után őrizze meg ezt a használati útmutatót. Az útmutatóban található információk a többi felhasználó számára is hasznosak.

Felesleges víz eltávolítása Ha a mosogató a padlótól számítva 1000 mm-nél magasabban található, a csőben található vízfelesleget nem lehet közvetlenül a mosogatócsőbe ereszteni. Emiatt a felesleges vizet egy külső, a mosogatónál alacsonyabb szinten található tálba vagy tartályba kell leereszteni. Kifolyócső Csatlakoztassa a kifolyócsövet. A szivárgások elkerülése érdekében a kifolyócsövet megfelelően kell felszerelni. Győződjön meg arról, hogy a befolyócső nincsen megtörve vagy összenyomva. Hosszabbító cső Ha hosszabbító csőre van szüksége, ügyeljen arra, hogy az a kifolyócsővel megegyezzen. Nem lehet hosszabb 4 méternél, máskülönben a mosogatógép hatásfoka csökkenhet. Szifoncsatlakozás Illessze a lefolyótömlőt egy minimum 40mm átmérőjű lefolyócsőbe és vezesse a mosogatóba. Ügyeljen arra, hogy a cső ne hajoljon el és ne törjön meg. A cső felső része nem lehet 1000 mm-nél magasabban.9. Hibaelhárítás Mielőtt a szervizhez fordul Tekintse meg a következő oldalakon található ábrákat, mert ezek segítségével elkerülheti a szerviz kihívását.

Probléma Lehetséges okok Teendő

A mosogatógép nem indul Kiégett a biztosíték vagy aktiválódott a hálózati áramkör-megszakító Cserélje ki a biztosítékot, vagy indítsa újra a megszakítót. Válasszon le minden más készüléket a mosogatógép által használt áramkörről.

A készülék nincs bekapcsolva. Kapcsolja be a mosogatógépet és gondosan zárja be a gép ajtaját. Ellenőrizze, hogy a hálózati csatlakozó megfelelően illeszkedik a konnektorba. Műszaki problémák

A víznyomás alacsony Ellenőrizze, hogy a gép megfelelően csatlakozik a vízhálózathoz és a vízcsap ki van nyitva.

A mosogatógép ajtaja nincs megfelelően bezárva. Zárja be megfelelően az ajtót és reteszelje be.

A vizet nem szivattyúzza ki a gép. A kifolyócső megtört. Ellenőrizze a kifolyócsövet.

A szűrő eldugult. Ellenőrizze a durva szűrőt (lásd a "A szűrő tisztítása" fejezetet)

A konyhai mosogató eldugult. Ellenőrizze a mosogatót és győződjön meg arról, hogy a víz megfelelően folyik le. Ha nem a mosogató lefolyója hibásodott meg, forduljon vízvezeték- vagy mosogatógép-szerelőhöz.

Hab van a dobban Nem megfelelő mosogatószer A habképződés elkerülése érdekében csak speciális, mosogatógépekhez készült mosogatószert használjon. Nyissa ki a mosogatógépet és hagyja a habot elpárologni. Ö ntsön a dobba 4 liter hideg vizet. Zárja be és reteszelje le a mosogatógépet, majd válasszon ki egy mosogatóprogramot. Első lépésként a mosogatógép leereszti a vizet. A leeresztés után nyissa ki a gép ajtaját és ellenőrizze, hogy a hab eltűnt-e. Ismételje meg a műveletet, ha szükséges.

Kiömlött öblítőszer Mindig azonnal törölje fel a kiömlött mosogatószert

A dob foltos Színezéket tartalmazó mosogatószert használt Ellenőrizze, hogy a mosogatószer nem tartalmaz színezéket. Általános pronblémák A gép belső felületén fehér réteg észlelhető A kemény vízben található ásványok A belső felület megtisztításához használjon egy mosogatógéphez gyártott mosogatószerbe mártott szivacsot és viseljen gumikesztyűt. A habképződés elkerülése érdekében csak mosogatógéphez gyártott mosogatószert használjon.

Az evőeszközök rozsdafoltosak Az evőeszközök nem rozsdamentesek.

Nem futtatott le egy mosogatóprogramot a só betöltése után. Sómaradványok kerültek a gépbe. A só betöltése után mindig futtassa le üres géppel a gyors mosogatóprogramot Turbo funkció nélkül (ha a gép ilyennel rendelkezik).

A vízlágyító fedele nem jól záródik. Ellenőrizze a zárnyelvet, győződjön meg arról, hogy annak záródása megfelelő.

Kopogó hangok a gépben. A mosogatókar hozzáütődik a kosárba helyezett tárgyak valamelyikéhez. Szakítsa meg a mosogatóprogramot, rendezze át a mosogatókart akadályozó tárgyakat. Zaj Zörgő hangok a gépben. A bepakolt evőeszközök mozognak. Szakítsa meg a programot és rendezze át az evőeszközöket.

Kopogó hangok a csövekben Ezt a csővezeték helyi telepítési módja vagy a csövek átmérője okozhatja. Ez nem befolyásolja a mosogatógép működését. Ha kétségei vannak, forduljon szakképzett vízszerelőhöz.

18Probléma Lehetséges okok Teendő

Az edények nem tiszták Az edényeket nem pakolta be megfelelően. Lásd "A mosogatógép kosarának megtöltése" fejezetet.

A program intenzitása nem megfelelő Válasszon ki egy intenzívebb mosogatás biztosító programot. Lásd a "Mosogatóprogramok táblázata" fejezetet.

Elégtelen mennyiségű mosogatószer Használjon több mosogatószert, vagy váltson másik mosogatószer-márkára

A mosogatókarok mozgását valami akadályozza. Rendezze át az edényeket oly módon, hogy a mosogatókarok szabadon foroghassanak. A mosogatás eredménye nem megfelelő.

A mosogatógép alján a szűrőszerelvény nem tiszta vagy nem illeszkedik megfelelően. Ez blokkolhatja a mosogatókar fúvókáját. Tisztítsa meg és/vagy illessze megfelelően a helyére a szűrőszerelvényt. Tisztítsa meg a mosogatókar fúvókáit. Lásd a "A mosogatókarok tisztítása" fejezetet.

Az üvegnemű homályos Túl sok mosogatószer került a vízbe. Ha lágy vizet használ, alkalmazzon kevesebb mosogatószert, és az üvegnemű tisztításához válassza a legrövidebb mosogatóprogramot.

Fekete vagy szürke csíkok az edényeken Az edényekhez egy alumíniumtárgy dörzsölődött. Használjon enyhe súrolószert a csíkok eltávolítására.

Mosogatószer maradt a mosogatószer-adagolóban Az edények blokkolják a mosogatószer-adagolót. Pakolja be az edényeket újra, megfelelő módon.

Az edények nem szárazak Nem megfelelő bepakolás Pakolja be a mosogatógépet a javasolt irányok betartásával.

Túl kevés öblítőszer Növelje az öblítőszer mennyiségét / töltse meg az öblítőszer-adagolót. Nem megfelelő száradás.

Az edényeket túl hamar pakolta ki Ne ürítse ki a mosogatógépet közvetlenül a mosogatás után. Nyissa résnyire a gép ajtaját, hogy a gőz eltávozhasson. Csak akkor kezdje meg az edények kipakolását, ha azok érintésre már alig melegek. Először az alsó kosarat ürítse ki. Ezzel megelőzheti, hogy a felső kosárból víz csepegjen az alsó kosárban lévő edényekre.

Rossz programot választott Rövid programnál a mosogatási hőmérséklet alacsonyabb. Ez a mosogatás hatásfokát is csökkenti. Válasszon hosszabb mosogatóprogramot.

Rossz minőségű bevonattal rendelkező evőeszköz A vízlepergetés rosszabb az ilyen tárgyak esetében. Az ilyen típusú evőeszközök és étkészletek nem tisztíthatók mosogatógépben.

Hibakódok Ha a készülék működése során hiba lép fel, a mosogatógép erre hibakódokkal figyelmeztet. Kódok Lehetséges okok A vízcsap nincsen kinyitva, a víznyomás alacsony vagy a vízfolyás korlátozott. A mosogatógép valamelyik egysége szivárog FIGYELMEZTETÉS! Túlfolyás esetén, mielőtt a szervizt kihívná, zárja el a vízcsapot. Ha szivárgás vagy túltöltés következtében víz gyűlt össze a gép aljában, a mosogatógép újraindítása előtt a vizet el kell távolítani.

Jelentés Hosszú vízbefolyás Túlfolyás

Nem éri el a kívánt hőmérsékletet A fűtőelem meghibásodásaMűszaki jellemzők

Magasság: 845mm Szélesség: 448 mm Mélység: 600 mm (zárt ajtókkal) Víznyomás: 0,04-1,0 MPa Tápegység: lásd adattábla Kapacitás: 9 személyes teríték

5Műszaki adatlap Az EU 1059/2010 irányelve előírásainak megfelelő háztartási mosogatógép: Gyártó FAGOR Típus/leírás

Kapacitás szabványos teríték esetén:

Energiahatékonysági besorolás ❶

Éves energiafogyasztás ❷ 215 kWh Normál mosogatóprogram energiafogyasztása: 0,75 kWh Energiafogyasztás kikapcsolt állapotban: 0,45 W Energiafogyasztás bekapcsolt állapotban: 0,49 W Éves vízfogyasztás ❸ 2660 liter Szárítási hatékonyság ❹

Normál mosogatóprogram ❺ ECO 45 °C Normál mosogatóprogram időtartama: 190 perc Zajszint: 47 dB(A) re 1 pW Ö sszeszerelés

Beépíthető Igen Magasság: 84,5 cm Szélesség: ,44 8 cm Mélység (csatlakozásokkal)

Energiafogyasztás: 1760-2100W Névleges feszültség / frekvencia 220-240 V~ 50 Hz Víznyomás (áramlási nyomás) 0,4-10 bar= 0,04-1 MPa

1. A+ + + (legnagyobb hatékonyság) - D (legkisebb hatékonyság)

2. A “ szabvány ciklust, hideg víz használatot és alacsony áramigényű program

energiafelhasználását alapul véve került kiszámításra. A tényleges energiafelhasználás függ a készülék használatának a módjától. 215” kWh energiafelhasználás 280

3. A " 0" literes vízfogyasztás 280 szabvány ciklust alapul véve került kiszámításra A tényleges vízfelhasználás függ

a készülék használatának a módjától.

4. A (legnagyobb hatékonyság) - G (legkisebb hatékonyság)

5. Ez a program normál szennyezettségű terítékekhez megfelelő. Az energia- és vízfogyasztás szempontjából a

leghatékonyabb mosogatóprogram az ilyen edényekhez. A gép megfelel az alábbi európai szabványoknak és a szállításakor érvényben lévő irányelveknek: - LVD 2006/95/EC - EMC2004/108/EC - ErP 2009/125/EC A fenti értékeket a szabványokban meghatározott működési körülmények során mérték. Az eredmények az edények minőségétől és szennyezettségük mértékétől, valamint a víz keménységétől, a mosogatószer mennyiségétől stb. függően jelentősen eltérhetnek. Ez a használati útmutató az Európai Unió szabványainak és szabályainak megfelelően készült.

Szabadon áll 60,0 cmA kosarak bepakolása az EN50242 szabvány szerint: 1.Felső kosár: 2.Alsó kosár: Csészék Szószos tálkák Poharak Tálalótálkák Közepes tálalótálak Nagy tálalótálak Desszertes tányérok Lapos tányérok Mély tányérok Ovális tál Az EN50242 szabványnak megfelelő, összehasonlító tesztre vonatkozó információk: Kapacitás: személyes teríték A felső kosár pozíciója: alsó pozíció Mosogatóprogram: ECO Ö blítőszer-adagoló beállítás: 6 Vízlágyító beállítás: H 3.Evőeszköztartó kosár:

2. S fosfátom a bez chlóru

3. Bez fosfátu a bez chlóru
