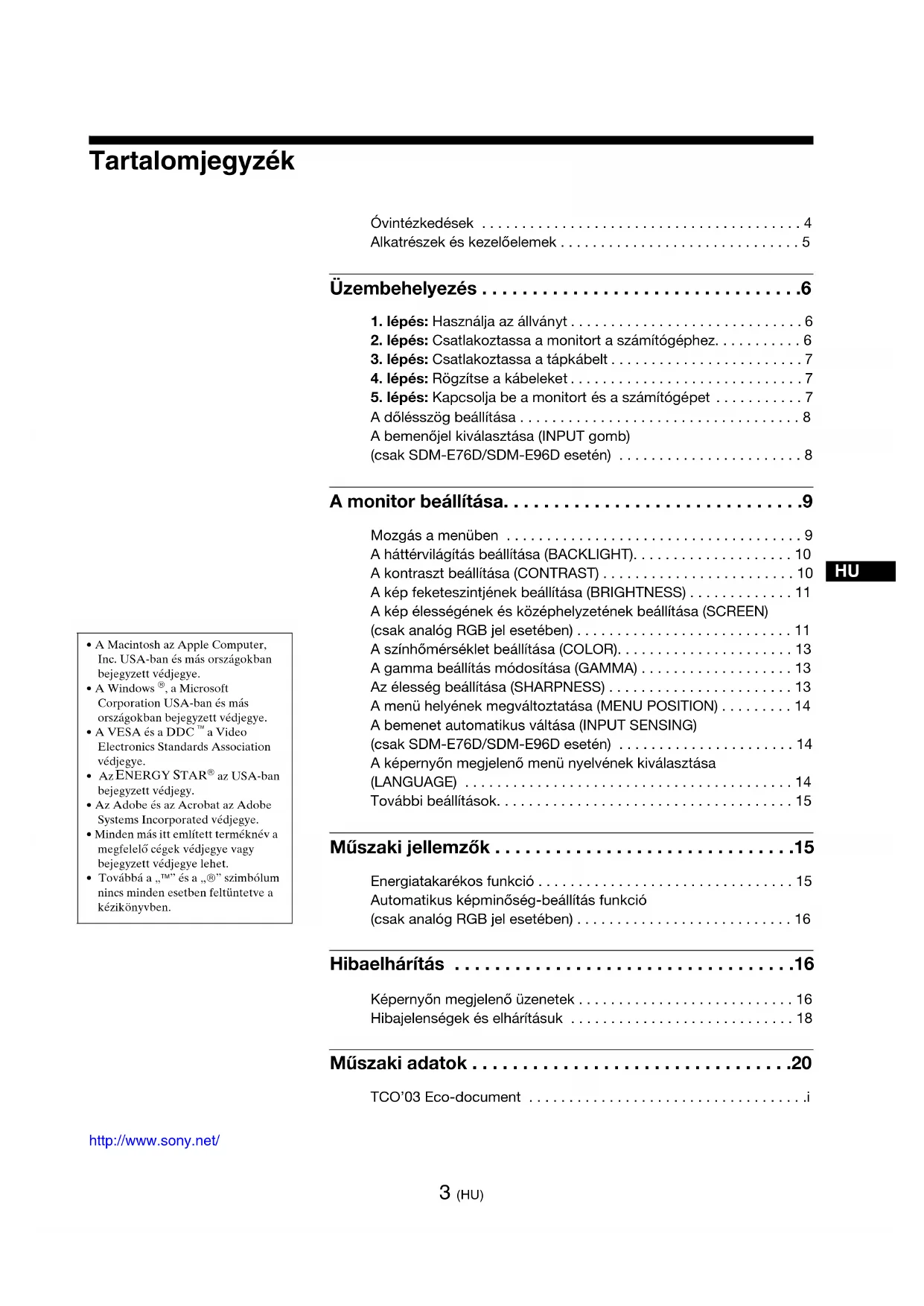

http://www.sony.net/ 3 (HU) Óvintézkedések . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Alkatrészek és kezelőelemek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Üzembehelyezés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

1. lépés: Használja az állványt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

2. lépés: Csatlakoztassa a monitort a számítógéphez. . . . . . . . . . . 6

5. lépés: Kapcsolja be a monitort és a számítógépet . . . . . . . . . . . 7

A dőlésszög beállítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 A bemenőjel kiválasztása (INPUT gomb) (csak SDM-E76D/SDM-E96D esetén) . . . . . . . . . . . . . . . . . . . . . . . 8 A monitor beállítása. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 Mozgás a menüben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 A háttérvilágítás beállítása (BACKLIGHT). . . . . . . . . . . . . . . . . . . . 10 A kontraszt beállítása (CONTRAST) . . . . . . . . . . . . . . . . . . . . . . . . 10 A kép feketeszintjének beállítása (BRIGHTNESS) . . . . . . . . . . . . . 11 A kép élességének és középhelyzetének beállítása (SCREEN) (csak analóg RGB jel esetében) . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 A színhőmérséklet beállítása (COLOR). . . . . . . . . . . . . . . . . . . . . . 13 A gamma beállítás módosítása (GAMMA) . . . . . . . . . . . . . . . . . . . 13 Az élesség beállítása (SHARPNESS) . . . . . . . . . . . . . . . . . . . . . . . 13 A menü helyének megváltoztatása (MENU POSITION) . . . . . . . . . 14 A bemenet automatikus váltása (INPUT SENSING) (csak SDM-E76D/SDM-E96D esetén) . . . . . . . . . . . . . . . . . . . . . . 14 A képernyőn megjelenő menü nyelvének kiválasztása (LANGUAGE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 További beállítások. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Műszaki jellemzők . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Energiatakarékos funkció . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 Automatikus képminőség-beállítás funkció (csak analóg RGB jel esetében) . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Hibaelhárítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 Képernyőn megjelenő üzenetek . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 Hibajelenségek és elhárításuk . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Műszaki adatok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20 TCO’03 Eco-document . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i4 (HU) Óvintézkedések Az elektromos csatlakoztatásra vonatkozó figyelmeztetések

• Használja a készülékkel szállított hálózati tápkábelt. Ha másik tápkábelt használ, ellenőrizze, hogy az megfelel-e a helyi elektromos hálózat követelményeinek. Az Egyesült Államokban élő vásárlók számára: Ha nem a megfelelő tápkábelt használja, akkor a monitor nem fogja kielégíteni az előírt FCC szabványokat. Az Egyesült Királyságban élő vásárlók számára: Ha a monitort az Egyesült Királyságban használja, akkor a helyi szabványnak megfelelő hálózati tápkábelt kell használni. Elhelyezés Ne használja vagy tárolja a monitort ott, ahol:

• Ahol a hőmérsékleti értékek szélsőségesek lehetnek, például radiátor, fűtőventilátor közelében, vagy ahol közvetlen napfény éri. Ha a monitor szélsőséges hőmérsékletnek van kitéve, például tűző napon álló autóban vagy fűtőventilátor közelében, akkor deformálódhat a háza, vagy nem fog megfelelően működni.

• Ahol mechanikus rezgések vagy ütés érheti.

• Ahol erős mágneses mezőt keltő berendezés van a közelben, például televízió vagy egyéb háztartási gép.

• Ahol füstös, poros, homokos a környezet, például nyitott ablak vagy bejárati ajtó mellett. Ha a monitort átmenetileg a szabadban használja, akkor tegye meg a szükséges óvintézkedéseket a levegőben szálló por és egyéb szennyeződés elleni védekezéshez. Ellenkező esetben javíthatatlan meghibásodások következhetnek be. A készüléket vízszintes felületen kell elhelyezni. Ne helyezze egyenetlen felületre, például asztal sarkára. Ha a készülék egy része kilóg a felületről, akkor leeshet vagy sérülést okozhat. Az LCD képernyő kezelése

• Ne hagyja a monitort olyan pozícióban, hogy az LCD képernyő a nappal szemben álljon, mert károsodhat. Legyen körültekintő, ha a monitort ablak mellé helyezi.

• Ne nyomja vagy karcolja meg az LCD képernyőt. Ne tegyen nehéz tárgyat az LCD képernyőre. Ellenkező esetben a képernyő felülete egyenetlenné válhat, illetve meghibásodhat az LCD panel.

• Ha a monitort hideg helyen használja, akkor a képernyőn visszamaradó képek jelenhetnek meg. Ez nem jelent hibás működést. Ha a hőmérséklet visszaáll a szokásos üzemi értékre, a képernyő működése is helyreáll.

• Ha egy képrészlet hosszú időn keresztül mozdulatlanul jelenik meg, akkor nyomot hagyhat maga után a képernyőn. Ez a visszamaradó kép kis idő múlva eltűnik.

• Működés közben az LCD panel felmelegszik. Ez nem jelent hibás működést. Megjegyzés az LCD (folyadékkristályos megjelenítő) képernyővel kapcsolatban Az LCD képernyő gyártása nagy pontosságú technológiával történik. Előfordulhat azonban, hogy fekete vagy világos fénypontok (vörös, kék vagy zöld) és furcsa színes csíkok vagy fények láthatók tartósan az LCD képernyőn. Ez nem jelent hibás működést. (Effektív képpontok: több, mint 99,99%) Karbantartás

• A monitor tisztítása előtt a tápkábelt húzza ki a konnektorból.

• Az LCD képernyőt puha törlőkendővel tisztítsa meg. Ha üvegtisztító folyadékot használ, akkor ügyeljen arra, hogy a tisztítószer ne tartalmazzon antisztatikus oldatot vagy adalékot, mert megkarcolhatja az LCD képernyő bevonatát.

• A házat, a panelt és a kezelőelemeket híg, semleges hatású tisztítószerrel megnedvesített puha törlőkendővel tisztítsa meg. Ne használjon semmiféle dörzsölő anyagot, súrolóport vagy oldószert (pl. alkoholt vagy benzint).

• Ne dörzsölje, érintse vagy nyomja meg a képernyő felületét éles vagy dörzshatású tárgyakkal, például golyóstollal vagy csavarhúzóval. Az ilyen tárgyak megkarcolhatják a képcsövet.

• Fontos megjegyezni, hogy anyagfáradás vagy az LCD képernyő védőbevonatának kopása következhet be, ha a monitort illékony oldószerek, például rovarirtó szerek vagy gőzeik érik, vagy ha a monitor tartósan gumit vagy vinilt tartalmazó anyagokkal érintkezik. Szállítás

• Áthelyezés közben húzza ki a monitorból az összes kábelt, és fogja meg két kézzel erősen a monitort. Ha leejti a monitort, Ön és a monitor is megsérülhet.

• Amikor a monitort javításra viszi vagy szállítja, használja az eredeti dobozt és csomagolóanyagokat. Felszerelés falra vagy tartókarra Ha a monitort falra vagy tartókarra akarja szerelni, forduljon egy szakemberhez. A feleslegessé vált monitor elhelyezése

• Ne tegye a feleslegessé vált monitort a háztartási hulladék közé.

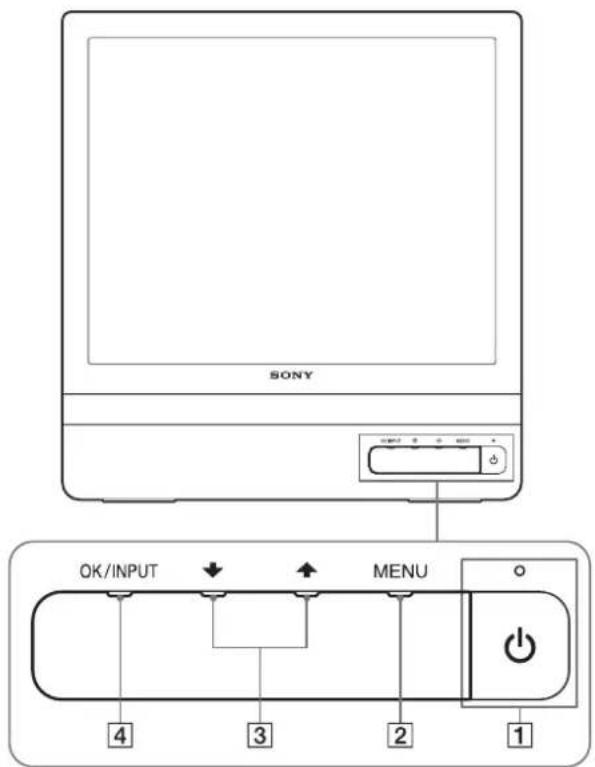

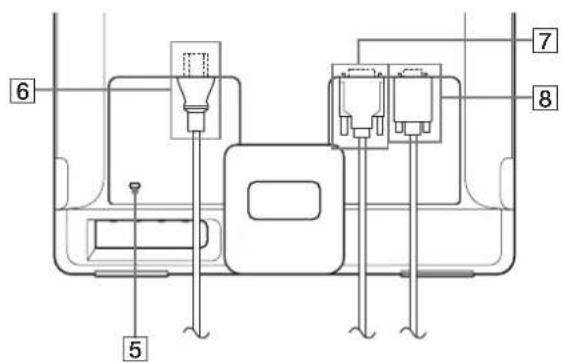

• A monitorban lévő fénycső higanyt tartalmaz. A feleslegessé vált monitort a helyi környezetvédelmi hatóság előírásainak megfelelően kell elhelyezni. A készüléket egy könnyen megközelíthető elektromos aljzat közelében kell elhelyezni. Különböző típusú hálózati dugaszok 100–120 V váltóáram 200–240 V váltóáram csak 240 V váltóáramHU 5 (HU) Alkatrészek és kezelőelemek További részletekért lásd a zárójelek között álló oldalszámokat. A 1 tápkapcsoló és a menüvezérlő gombok a monitor elejének jobb alsó részén találhatók. Az monitor előlapja A monitor hátlapja 1 1 Tápkapcsoló és feszültségjelző lámpa (7., 15. oldal) A kijelző be- vagy kikapcsolásához nyomja meg a 1 (tápkapcsoló) gombot. A feszültségjelző lámpa zölden világít, amikor a monitor be van kapcsolva, és narancssárgán világít, ha a monitor energiatakarékos üzemmódban van. 2 MENU gomb (9., 10. oldal) Ezzel a gombbal jeleníthető meg a főmenü. Ha a gombot 8 másodpercnél hosszabb ideig nyomva tartja, úgy bekapcsolhatja a DDC/CI funkciót. 3 m/M gombok (10. oldal) Ezek a gombok m/M léptető gombokként működnek a menüpontok kiválasztásakor és a beállítások elvégzésekor. 4 OK gomb (10. oldal) Ezzel a gombbal választható ki a tétel, vagy nyugtázható a menüben végzett beállítás. INPUT gomb (8. oldal) (csak SDM-E76D/SDM-E96D esetén) Ez a gomb váltja a videobemeneti jelet INPUT1 és INPUT2 mód között olyankor, ha 2 számítógép csatlakozik a monitorra. 5 Biztonsági zárónyílás A biztonsági zárónyílást a Kensington Micro Saver Security System nevű rendszerrel együtt kell alkalmazni. A Micro Saver Security System a Kensington védjegye. 6 AC IN csatlakozó (7. oldal) Csatlakoztassa a tápkábelt (tartozék). 7 Az INPUT1 bemenet DVI-D (digitális RGB) bemenet csatlakozója (6. oldal) (csak SDM-E76D/SDM-E96D esetén) Ezen a csatlakozón érkezhetnek a DVI Rev.1.0 szabványnak megfelelő RGB videojelek. 8 Az bemenet HD15 (analóg RGB) (6. oldal) Erre a csatlakozóra érkeznek az analóg RGB videojelek (0,7 Vp-p, pozitív) és a szinkronjelek.

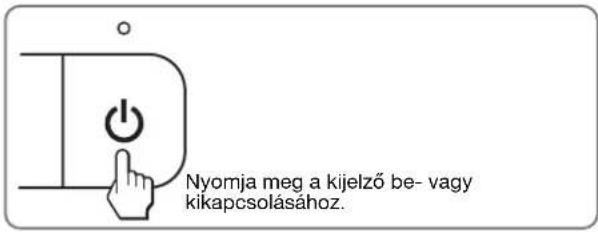

Nyomja meg a kijelző be- vagy kikapcsolásához.6 (HU) Üzembehelyezés Mielőtt használatba venné a monitort, ellenőrizze, hogy benne vannak-e az alábbi tételek a dobozban:

• DVI-D videójelkábel (digitális RGB) (csak SDM-E76D/SDM-E96D esetén)

• CD-ROM (Windows/Macintosh segédprogramok, kezelési útmutató és egyebek CD-n)

• Gyors telepítési útmutató

1. lépés: Használja az állványt

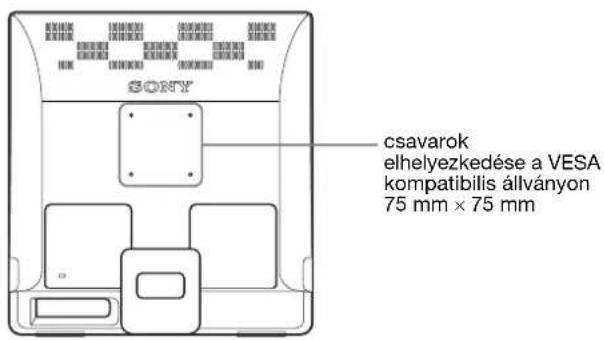

x A mellékelt állványt használja. Nyissa ki az állványt. Megjegyzés Gyári állapotban a talapzat össze van csukva. Vigyázzon, hogy ne állítsa a monitort függőleges helyzetbe, ha a talapzat is úgy áll. Ellenkező esetben a monitor eldőlhet. x A VESA kompatibilis állványt használja. Ha nem a mellékelt VESA kompatibilis tartót vagy állványt használja, a rögzítéshez a VESA kompatibilis csavarokat használja. A kijelzőt használhatja a mellékelt állvánnyal, vagy anélkül.

2. lépés:Csatlakoztassa a monitort

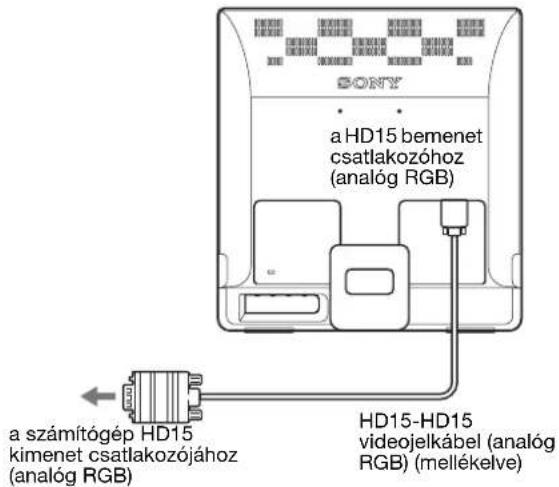

a számítógéphez A csatlakoztatás előtt kapcsolja ki a monitort és a számítógépet. Megjegyzések

• Ne érjen hozzá a videojelkábel csatlakozójának tűihez, mert azok elferdülhetnek.

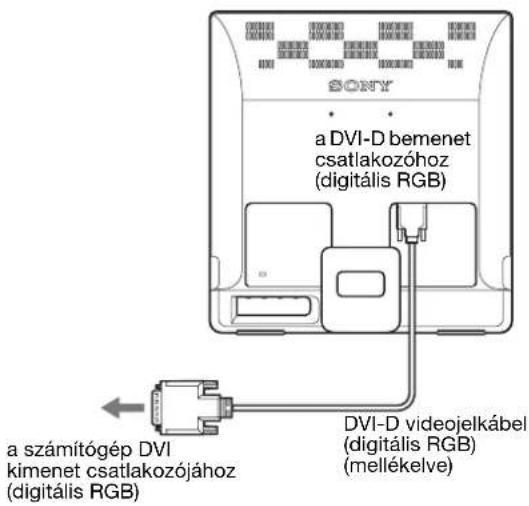

• Vizsgálja meg a HD15 csatlakozó elrendezését, nehogy az erőltetés miatt elhajoljanak a videojelkábel tűi. x Csatlakoztasson egy DVI kimeneti csatlakozóval (digitális RGB) ellátott számítógépet (csak SDM-E76D/SDM-E96D esetén) A mellékelt DVI-D videojelkábellel (digitális RGB) csatlakoztassa a számítógépet a monitor DVI-D (digitális RGB) bemenet csatlakozójához. x Csatlakoztasson egy HD15 kimeneti csatlakozóval (analóg RGB) ellátott számítógépet A mellékelt HD15-HD15 videojelkábellel (analóg RGB) csatlakoztassa a számítógépet a monitor HD15 (analóg RGB) bemenet csatlakozójához. csavarok elhelyezkedése a VESA kompatibilis állványon 75 mm × 75 mm a számítógép DVI kimenet csatlakozójához (digitális RGB) a DVI-D bemenet csatlakozóhoz (digitális RGB) DVI-D videojelkábel (digitális RGB) (mellékelve) a HD15 bemenet csatlakozóhoz (analóg RGB) a számítógép HD15 kimenet csatlakozójához (analóg RGB) HD15-HD15 videojelkábel (analóg RGB) (mellékelve)HU 7 (HU)

3. lépés:Csatlakoztassa a

tápkábelt A monitor és a számítógép kikapcsolt állapotában csatlakoztassa a hálózati tápkábelt először a monitorhoz, majd a hálózati aljzathoz.

4. lépés:Rögzítse a kábeleket

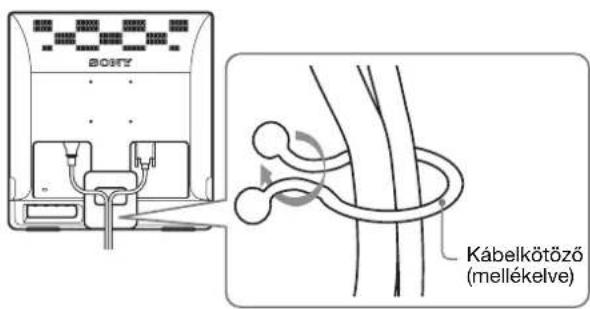

Kötözze össze a kábeleket. A tartozékként mellékelt kábelkötözővel kösse össze a kábeleket.

5. lépés:Kapcsolja be a monitort

és a számítógépet Nyomja meg a 1 (tápkapcsoló) gombot. A monitor bekapcsolt állapotát jelző 1 feszültségjelző lámpa zölden világít. Kapcsolja be a számítógépet. A monitor üzembe helyezése ezzel befejeződött. Ha kell, állítsa be a képet a monitor kezelőgombjaival. Ha nem jelenik meg kép a képernyőn

• Ellenőrizze, hogy a tápkábel és a videojelkábel megfelelően van-e csatlakoztatva.

• Ha az NO INPUT SIGNAL üzenet jelenik meg a képernyőn: A számítógép energiatakarékos módban működik. Nyomjon le egy billentyűt a billentyűzeten, vagy mozgassa az egeret.

• Ha az CABLE DISCONNECTED üzenet jelenik meg a képernyőn: Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva.

• Ha az OUT OF RANGE üzenet jelenik meg a képernyőn: Csatlakoztassa ismét a régi monitort. Ezután állítsa be a számítógép grafikus kártyáját az alábbi értéktartományok közé. A képernyőn megjelenő üzenetekkel kapcsolatos további információkat lásd: „Hibajelenségek és elhárításuk”,

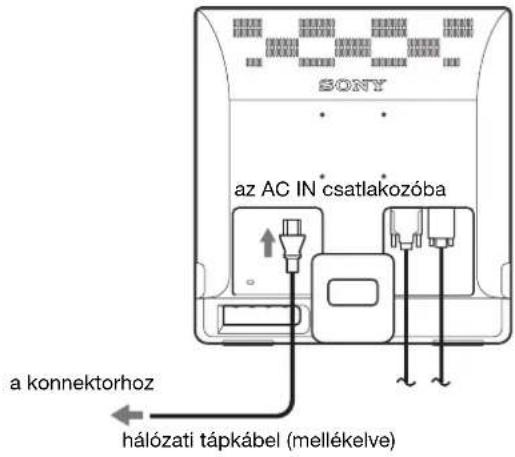

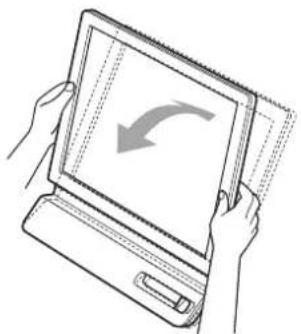

az AC IN csatlakozóba a konnektorhoz hálózati tápkábel (mellékelve) Kábelkötöző (mellékelve) Ez az ábra az SDM-E76D típusú monitor hátoldalát szemlélteti. Ugyanez vonatkozik a többi modellre is. Analóg RGB Digitális RGB (csak SDM-E76D/ SDM-E96D esetén) Vízszintes frekvencia 28–80 kHz 28–64 kHz Függőleges frekvencia 56–75 Hz 60 Hz Felbontás 1280 × 1024 vagy kisebb 1280 × 1024 vagy kisebb8 (HU) Nincs szükség külön illesztőprogramokraA monitor eleget tesz a „DDC” Plug & Play (magától működő) szabványnak, így a számítógép automatikusan kiolvassa a szükséges adatokat. A számítógépre nem kell külön illesztőprogramot telepíteni.Amikor a monitor csatlakoztatását követően először kapcsolja be a számítógépet, a beállítás varázslója megjelenhet a képernyőn. Ebben az esetben járjon el a képernyőn megjelenő útmutatások szerint. A varázsló automatikusan kijelöli a Plug & Play monitort, amelyet azonnal használhat is. A függőleges frekvencia 60 Hz-re áll be. Mivel a monitor villódzása nem feltűnő, elfogadhatja ezt az értéket. Nincs szükség arra, hogy bármilyen nagyobb értékre állítsa be a függőleges frekvenciát. A dőlésszög beállítása A monitor az alább látható szögtartományban dönthető. Fogja meg alul az LCD panel szélét, és állítsa be a dőlésszöget. A monitor kényelmes használata A monitort úgy tervezték meg, hogy kényelmes látószöget lehessen beállítani. Igazítsa a monitor látószögét a székének és asztalának magasságához úgy, hogy ne tükrözze vissza a szemébe a ráeső fényeket. MegjegyzésA dőlésszög beállítását óvatosan végezze, nehogy a kijelző feldőljön vagy az asztalhoz ütődjön. A bemenőjel kiválasztása (INPUT gomb) (csak SDM-E76D/SDM-E96D esetén) Nyomja meg az INPUT gombot. A bemenőjel a gomb minden megnyomásakor változik. Körülbelül 5°-25° Képernyőüzenet (Körülbelül 5 másodpercig látható a bal felső sarokban.) A bemenőjel beállítása INPUT1 : DVI-D Az INPUT1 bemenet DVI-D (digitális RGB) bemenet csatlakozója INPUT2 : HD15 Az INPUT2 bemenet HD15 (analóg RGB) bemenet csatlakozója OK / INPUTHU 9 (HU) A monitor beállítása A képernyőn megjelenő menü segítségével a monitor számos jellemzőjét beállíthatja. Mozgás a menüben Nyomja meg a MENU gombot, hogy megjelenjen a főmenü a képernyőn. Lásd a(z) 10. oldalt a MENU gombbal kapcsolatos további tudnivalókért.A m/M és az OK gombbal válassza ki a kívánt ikont a főmenüben (fenti ábra). A következő 1~0 menü jelenik meg. A m gombot lenyomva tartva haladjon lefelé, hogy a 9 és 0 menü ikonjai megjelenjenek. A m/M és az OK gombbal kapcsolatos további tudnivalókat lásd: 10. oldal. Mielőtt módosítaná a beállításokat Csatlakoztassa a monitort és a számítógépet, és kapcsolja be mindkettőt. A legjobb eredmény érdekében várjon legalább 30 percig, mielőtt bármit is megváltoztatna.1 BACKLIGHT (10. oldal)Válassza a BACKLIGHT menüt a háttérvilágítás fényerősségének beállításához. 2 CONTRAST 6 (10. oldal) Válassza a CONTRAST menüt a kép kontrasztjának beállításához.3 BRIGHTNESS 8 (11. oldal)Válassza a BRIGHTNESS menüt a kép fényerősségének (feketeszint) beállításához. MENU

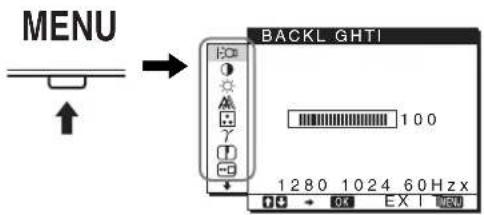

1280 1024 60Hzx/EX I TBACKL GHTI 1280 1024 60Hzx/EX I TBACKL GHTI 1280 1024 60Hzx/EX I TCONTRAST 1280 1024 60Hzx/EX I TBR GHTNESSI4 SCREEN (11. oldal)Válassza a SCREEN menüt a kép élességének (fázis/sorköz) vagy középhelyzetének (vízszintes/függőleges hely) beállításához.5 COLOR (13. oldal)Válassza a COLOR menüt a kép színhőmérsékletének igazításához. Ezzel a képernyő tónusait állítja be. A CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be, ha a COLOR beállított értéke sRGB.6 GAMMA (13. oldal)Válassza a GAMMA menüt, ha a kép színárnyalatait szeretné módosítani.7 SHARPNESS (13. oldal)Válassza a SHARPNESS menüt, ha igazítani akar a képen, mert az élek nem elég jól láthatók.8 MENU POSITION (14. oldal)A MENU POSITION menüben a képernyőn megjelenő menü helyét lehet módosítani.9 INPUT SENSING (14. oldal) (csak SDM-E76D/SDM-E96D esetén)A monitor automatikusan érzékeli a bemeneti csatlakozóra érkező jeleket, és automatikusan átváltja a bemenetet, mielőtt a monitor energiatakarékos üzemmódba kapcsolna.1280 1024 60Hzx/EX I TAUTO ADJUST PHASE P I TCH H CENTER V CENTERSCREEN1280 1024 60Hzx/EX I T9300K6500K sRGB USER ADJUSTCOLOR1280 1024 60Hzx/EX I TGAMMA 1GAMMA 2GAMMA 3GAMMA1280 1024 60Hzx/EX I T SHARPNESS1280 1024 60Hzx/EX I TMENU POS T ONII1280 1024 60Hzx/EX I TAUTO ONAUTO OFF INPUT SENSING10 (HU) x A MENU, a m/M és az OK gomb használata 1 Jelenítse meg a főmenüt. Nyomja meg a MENU gombot, hogy megjelenjen a főmenü a képernyőn. 2 Válassza ki azt a menüt, amelyben módosításokat szeretne végezni.Nyomja meg a m/M gombot a kívánt menü megjelenítéséhez. Az OK gomb megnyomásával válassza ki a menüpontot. 3 Állítsa be a menüt. A beállításhoz nyomja meg a m/M gombot, majd az OK gombot.Ha megnyomja az OK gombot, a beállítást a monitor rögzíti, majd visszatér az előző menübe. 4 Lépjen ki a menüből. Nyomja meg egyszer a MENU gombot a normál kijelzéshez való visszatéréshez. Ha semmilyen gombot sem nyom meg, a menü kb. 45 másodperc múlva magától eltűnik. x A beállítások visszaállítása az alapértékekre A RESET menü segítségével visszaállíthatja az alapértékeket. Lásd a(z) 15. oldalt az alapértékek visszaállításával kapcsolatos további tudnivalókért. x A monitor vezérlése a számítógépről Nyomja le a MENU gombot legalább 5 másodpercig. A jelenlegi beállítások megjelennek a képernyőn. 3 másodperccel a DDC/CI be- vagy kikapcsolása után, az alábbiak jelennek meg.MegjegyzésEz a funkció csak abban az esetben működik, ha a számítógép támogatja a DDC/CI (Display Data Channel Command Interface) funkciót. A háttérvilágítás beállítása (BACKLIGHT) Ha a képernyő túl világos, állítsa be a háttérvilágítást úgy, hogy kellemesebb legyen a szemnek. 1 Nyomja meg az MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (BACKLIGHT) menü kiválasztásához, majd nyomja meg az OK gombot.A képernyőn megjelenik a BACKLIGHT menü. 3 A m/M gombbal állítsa be a világítás szintjét, majd nyomja meg az OK gombot. A kontraszt beállítása (CONTRAST) Állítsa be a kép kontrasztját.MegjegyzésA CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be, ha a COLOR beállított értéke sRGB. 1 Nyomja meg az MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a 6 (CONTRAST) menü kiválasztásához, majd nyomja meg az OK gombot.A képernyőn megjelenik a CONTRAST menü. 3 A m/M gombbal állítsa be a kontrasztot, majd nyomja meg az OK gombot.0 LANGUAGE (14. oldal)A LANGUAGE menüben a menük és üzenetek nyelvét lehet beállítani.qa Egyéb menük (15. oldal)Segítségükkel az alábbi menüpontokat állíthatja be.

OK / INPUT MENU Képernyőn megjelenő üzenetek(rövid időre jelenik meg)DDC-CI : ON(alapértelmezett beállítás)Engedélyezi a számítógépnek a menübeállítások vezérlését.DDC-CI : OFF Nem engedélyezi a számítógépnek a menübeállítások vezérlését.HU 11 (HU) A kép feketeszintjének beállítása (BRIGHTNESS) Állítsa be a kép fényerősségét (feketeszint). MegjegyzésA CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be, ha a COLOR beállított értéke sRGB. 1 Nyomja meg az MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a 8 (BRIGHTNESS) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a BRIGHTNESS menü. 3 A m/M gombbal állítsa be a fényerősséget, majd nyomja meg az OK gombot. A kép élességének és középhelyzetének beállítása (SCREEN) (csak analóg RGB jel esetében) x Automatikus képminőség-beállítás funkció Amikor a monitorra bemenő jel érkezik, a monitor automatikusan úgy állítja be a kép helyét és élességét (fázisát és sorközét), hogy tiszta kép jelenjen meg a képernyőn (16. oldal). Megjegyzések• Amíg engedélyezve van az automatikus képminőség-beállítás funkció, csak a 1 tápkapcsoló használható.• Ekkor előfordulhat a képernyő villódzása, de ez nem jelent hibás működést. Egyszerűen várjon néhány pillanatot, amíg a beállítás befejeződik. Ha a monitor automatikus képminőség-beállító funkciója nem állítja be tökéletesen a képet Az aktuális bemenő jel képminőségének további automatikus beállítására is lehetőség van. (Lásd alább az AUTO ADJUST című szakaszt.) Ha még mindig nem kielégítő a képminőség, és be szeretné állítani Kézzel is be lehet állítani a kép élességét (fázis/sorköz) és helyét (vízszintes/függőleges hely). Ezek a beállítások a monitor memóriájában eltárolódnak, és a monitor automatikusan alkalmazza azokat, amikor ugyanilyen bemenő jelet kap. Előfordulhat, hogy újra el kell végeznie ezeket a beállításokat, ha a számítógép ismételt csatlakoztatását követően megváltozik a bemenő jel. x Az aktuális bemenő jel képminőségének további automatikus beállítása (AUTO ADJUST) Beállítja a jelenlegi bemenő jelhez az optimális fázist, sorközt és a vízszintes/függőleges helyzetet. 1 Nyomja meg az MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SCREEN menü. 3 Nyomja meg a m/M gombot az AUTO ADJUST menü kiválasztásához, majd nyomja meg az OK gombot. Az AUTO ADJUST menü megjelenik a képernyőn. 4 Nyomja meg a m/M gombokat az ON vagy OFF kiválasztásához, majd nyomja meg az OK gombot.

• ON: Állítsa be a jelenlegi jelforrás fázisát, sorközét és vízszintes/függőleges helyzetét, majd tárolja el a beállításokat. MegjegyzésHa a monitor be van kapcsolva vagy a beérkező jel megváltozik, az AUTO ADJUST automatikusan módosítja a beállításokat.

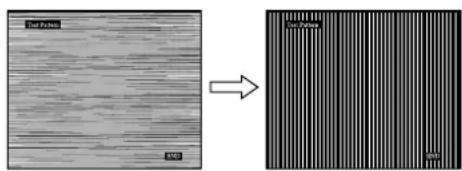

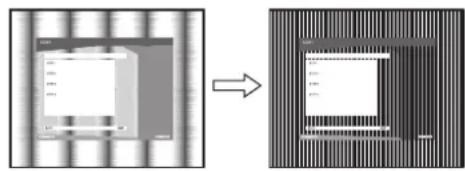

• OFF: Az AUTO ADJUST nem elérhető. MegjegyzésAz AUTO ADJUST automatikusan működésbe lép, ha a beérkező jel megváltozik. 5 Nyomja meg a m/M gombot a menü kiválasztásához, majd nyomja meg az OK gombot. Újra a menüképernyő jelenik meg. x Állítsa be a kép élességét és helyzetét kézzel (PITCH/PHASE/H CENTER/ V CENTER) A képélesség kézi beállítását az alábbiak szerint kell végezni. Ez a beállítási módszer akkor működik, ha a számítógép a monitor HD15 bemeneti csatlakozójához van csatlakoztatva (analóg RGB). 1 A számítógépen állítsa be a felbontást: 1 280 × 1 024. 2 Helyezze be a CD-t. 3 Indítsa el a CD-ROM lemezt. Windows felhasználók számára Ha az autostart elindult: Válassza ki a területet, a nyelvet és a modellt, majd kattintson a Monitorbeálitó segédprogram (UTILITY) lehetőségre. 4 Kattintson az „Adjust” gombra és hagyja jóvá a jelenlegi felbontást (felső érték) és az ajánlott felbontást (alsó érték), majd kattintson a „Next” gombra. A PITCH beállításához megjelennek a tesztminták.12 (HU) 5 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 6 Nyomja meg a m/M gombot a (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SCREEN menü. 7 A m/M gombbal válassza ki a PITCH értéket, majd nyomja meg az OK gombot. A képernyőn megjelenik a PITCH beállítómenü. 8 Nyomja addig a m/M gombot, amíg el nem tűnnek a függőleges csíkok. Állítsa be úgy a monitort, hogy a függőleges csíkok eltűnjenek. 9 Nyomja meg az OK gombot. A képernyőn megjelenik a főmenü. Ha vízszintes csíkok figyelhetők meg a képernyő teljes felületén, akkor állítsa be a PHASE értékét a következők szerint. 10 Kattintson a „Next” gombra. A PHASE beállításához megjelennek a tesztminták. 11 A m/M gombbal válassza ki a PHASE értéket, majd nyomja meg az OK gombot. A képernyőn megjelenik a PHASE beállítómenü. 12 Nyomja addig a m/M gombot, amíg a vízszintes csíkozódás a legkisebb mértékűre nem csökken. Állítsa be a monitort úgy, hogy a vízszintes csíkok a legkevésbé látszódjanak. 13 Nyomja meg az OK gombot. A képernyőn megjelenik a főmenü. 14 Kattintson a „Next” gombra. A CENTER beállításához megjelennek a tesztminták. 15 Nyomja meg a m/M gombot a H CENTER vagy a V CENTER menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a H CENTER vagy a V CENTER beállítómenü. 16 Állítsa a képernyőn középre a tesztmintát a m/M gombbal. 17 Kattintson a „Next” gombra. A tesztmintából kilépéshez kattintson az „End” vagy „KILÉPÉS” gombra. Ha az autostart nem indul: 1 Nyissa meg a „Sajátgép” mappát, majd jobb gombbal kattintson a CD-ROM ikonra. Lépjen az „Intéző” mappára és nyissa meg a CD-ROM ikont. 2 Nyissa meg az [Utility] mappát, majd válassza a [WINDOWS] mappát. 3 Indítsa el a [WIN_UTILITY.EXE] programot. Megjelenik a tesztminta. Lépjen a 4. lépésre. Macintosh felhasználók számára 1 Nyissa ki a CD-ROM. 2 Nyissa meg az [Utility] mappát, majd válassza a [MAC] mappát. 3 Nyissa meg a [MAC UTILITY] mappát, majd indítsa el a [MAC_CLASSIC_UTILITY] vagy [MAC_OSX_UTILITY] programot. Megjelenik a tesztminta. Lépjen a 4. lépésre. 4 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 5 Nyomja meg a m/M gombot a (SCREEN) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SCREEN menü. 6 A m/M gombbal válassza ki a PHASE értéket, majd nyomja meg az OK gombot. A képernyőn megjelenik a PHASE beállítómenü. 7 Nyomja addig a m/M gombot, amíg a vízszintes csíkozódás a legkisebb mértékűre nem csökken. Állítsa be a monitort úgy, hogy a vízszintes csíkok a legkevésbé látszódjanak. 8 Nyomja meg az OK gombot. A képernyőn megjelenik a főmenü. Ha függőleges csíkok figyelhetők meg a képernyő teljes felületén, akkor állítsa be a PITCH értékét a következők szerint. 9 A m/M gombbal válassza ki a PITCH értéket, majd nyomja meg az OK gombot. A képernyőn megjelenik a PITCH beállítómenü.HU 13 (HU) 10 Nyomja addig a m/M gombot, amíg el nem tűnnek a függőleges csíkok. Állítsa be úgy a monitort, hogy a függőleges csíkok eltűnjenek. 11 Nyomja meg az OK gombot. A képernyőn megjelenik a főmenü. 12 Nyomja meg a m/M gombot a H CENTER vagy a V CENTER menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a H CENTER vagy a V CENTER beállítómenü. 13 Állítsa a képernyőn középre a tesztmintát a m/M gombbal. 14 A tesztmintából kilépéshez kattintson az „END” gombra. A színhőmérséklet beállítása (COLOR) A kép fehér színének színhőmérsékletét kiválaszthatja az alapértelmezett színhőmérséklet-beállítások közül is. Ha kívánja, a színhőmérséklet finomhangolását is elvégezheti. A színhőmérséklet a képernyő minden fényerősségi üzemmódjaira külön beállítható. 1 Nyomja meg az MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (COLOR) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a COLOR menü. 3 Nyomja meg a m/M gombot a kívánt színhőmérséklet kiválasztásához, majd nyomja meg az OK gombot. A világos színek kékes árnyalatból vöröses árnyalatba mennek át, ha a színhőmérsékletet 9300K értékről 6500K (alapértelmezett beállítás) értékre csökkenti. „sRGB” beállításnál a színek az sRGB profilhoz igazodnak. (Az sRGB színbeállítás egy számítógépes termékekre tervezett színtérprotokoll, ipari szabvány.) „sRGB” beállítás esetén a számítógép színbeállításait is az sRGB profilnak megfelelően kell állítani. Megjegyzések

• Ha egy csatlakoztatott számítógép vagy egyéb berendezés nem sRGB kompatibilis, akkor nem lehet sRGB színprofilt választani.

• A CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be, ha a COLOR beállított értéke sRGB. A színhőmérséklet finomhangolása (USER ADJUSTMENT)

Nyomja meg a m/M gombot az ADJUST menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a USER ADJUSTMENT menü. 2 A m/M gomb megnyomásával válassza ki az R (vörös) vagy B (kék) értéket, majd nyomja meg az OK gombot. Most a m/M gomb megnyomásával állítsa be a színhőmérsékletet, majd nyomja meg az OK gombot. Mivel ez a művelet a színhőmérsékletet úgy változtatja meg, hogy az R és a B összetevő értékét a G (zöld) összetevőhöz viszonyítva növeli vagy csökkenti, a G összetevő értéke rögzítve van. 3 Nyomja meg a m/M gombot a menü kiválasztásához, majd nyomja meg az OK gombot. Az új színbeállítások beíródnak a memóriába a USER értékeként, és automatikusan betöltődnek, ha a USER menüpontot választja. A képernyőn megjelenik a főmenü. A gamma beállítás módosítása (GAMMA) A képernyőn megjelenő kép színárnyalatait egyeztetheti a kép eredeti színárnyalataival. Megjegyzés A CONTRAST, BRIGHTNESS vagy GAMMA nem állítható be, ha a COLOR beállított értéke sRGB. 1 Nyomja meg az MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (GAMMA) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a GAMMA menü. 3 Nyomja meg a m/M gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot. Az élesség beállítása (SHARPNESS) Itt állítható be, hogy a képen az élek jobban láthatók legyenek. 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü.

USER ADJUSTMENT14 (HU) 2 Nyomja meg a m/M gombot a (SHARPNESS) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a SHARPNESS menü. 3 A m/M gombbal állítsa be az élességet, majd nyomja meg az OK gombot. A menü helyének megváltoztatása (MENU POSITION) A menüt át lehet helyezni, ha az éppen eltakar egy képernyőn megjelenő képet. 1 Nyomja meg az MENU gombot. A képernyőn megjelenik a főmenü. 2 Nyomja meg a m/M gombot a (MENU POSITION) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a MENU POSITION menü. 3 Nyomja meg a m/M gombot a kívánt hely kiválasztásához, majd nyomja meg az OK gombot. A képernyő tetején, közepén és alján három-három pozíció közül választhatja ki a menü helyét. A bemenet automatikus váltása (INPUT SENSING) (csak SDM- E76D/SDM-E96D esetén) Ha az INPUT SENSING menüben az AUTO ON beállítást választja, a monitor automatikusan felismeri a bemenőjelet, és magától átállítja a bemenetet, mielőtt a monitor energiatakarékos módra vált. 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 A m/M gombbal jelölje ki a (INPUT SENSING) pontot, majd nyomja meg az OK gombot. A képernyőn megjelenik a INPUT SENSING menü. 3 Nyomja meg a m/M gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

• AUTO ON: Ha a kijelölt bemeneti csatlakozó nem kap bemenőjelet, vagy ha a monitor INPUT gombjával olyan bemeneti csatlakozót választ ki, amelyre nem érkezik bemenőjel, egy képernyőüzenet jelenik meg (16. oldal), és a monitor automatikusan megpróbálja a bemenőjelet egy másik bemeneti csatlakozóra átállítani. Ha a bemenetet módosítja, a használatban levő bemeneti csatlakozó megjelenik a képernyő bal felső sarkában. Ha nincs bemenőjel, a monitor automatikusan energiatakarékos üzemmódba kapcsol.

• AUTO OFF: A bemenet automatikus váltása nem engedélyezett. Az INPUT gombot megnyomva válassza ki a kívánt bemenetet. A képernyőn megjelenő menü nyelvének kiválasztása (LANGUAGE) Meg lehet választani a monitor menüinek és a kiírt üzeneteknek a nyelvét. 1 Nyomja meg a MENU gombot. A képernyőn megjelenik a főmenü. 2 A m gombot lenyomva tartva jelenítse meg a kívánt menüpont ikonját. 3 Nyomja meg a m/M gombot a (LANGUAGE) menü kiválasztásához, majd nyomja meg az OK gombot. A képernyőn megjelenik a LANGUAGE menü. 4 A m/M gomb megnyomásával válassza ki a kívánt nyelvet, majd nyomja meg az OK gombot.

• : kínaiHU 15 (HU) További beállítások Az alábbi beállításokat is elvégezheti:• RESET 0• MENU LOCK 1 Nyomja meg az MENU gombot. A képernyőn megjelenik a főmenü. 2 A m gombot lenyomva tartva jelenítse meg a kívánt menüpont ikonját. 3 Nyomja meg a m/M gombot a kívánt menüpont kiválasztásához, majd nyomja meg az OK gombot.Állítsa be a kiválasztott menüpontot az alábbi útmutatás szerint.

A beállított értékek visszaállítása az alapértelmezettre A beállításokat vissza lehet állítani az alapértékekre. 1 Nyomja meg a m/M gombot a 0 (RESET) menü kiválasztásához, majd nyomja meg az OK gombot.A képernyőn megjelenik a RESET menü. 2 Nyomja meg a m/M gombot a kívánt mód kiválasztásához, majd nyomja meg az OK gombot.

• OK: Az összes beállított érték visszaállítása az alapértelmezettre. A (LANGUAGE) beállításra ez a funkció nincs hatással.• CANCEL: A visszaállítás megszakítása és visszatérés a menühöz. x A menük és a kezelőelemek zárolása A véletlen módosítások megelőzése érdekében zárolni lehet a menüvezérlő gombokat. 1 Nyomja meg a m/M gombot a (MENU LOCK) menü kiválasztásához, majd nyomja meg az OK gombot.A képernyőn megjelenik a MENU LOCK menü. 2 A m/M gombbal jelölje ki az ON vagy az OFF értéket, majd nyomja meg az OK gombot.
• ON:Csak a 1 tápkapcsoló fog működni. Ha bármi más műveletet próbál végezni, a (MENU LOCK) ikon jelenik meg a képernyőn.
• OFF: A (MENU LOCK) beállítást OFF értékre állítja. Ha a (MENU LOCK) beállítást ON értékre állítja, akkor kizárólag ez a menüpont lesz elérhető. Műszaki jellemzők Energiatakarékos funkció Ez a monitor megfelel a VESA, az ENERGY STAR és a NUTEK energiatakarékosságra vonatkozó irányelveinek. Ha a monitor olyan számítógéphez vagy grafikus kártyához van csatlakoztatva, amely megfelel az analóg bemenetre vonatkozó DPMS (Display Power Management Standard) szabvány előírásainak vagy a digitális bemenetre vonatkozó DMPM (DVI Digital Monitor Power Management) szabvány előírásainak, akkor a monitor automatikusan csökkenti a teljesítményfelvételt, az alábbiak szerint.* Amikor a számítógép „aktív kikapcsolt” üzemmódba lép, megszűnik a bemenő jel, és a NO INPUT SIGNAL (NINCS BEMENŐ JEL) üzenet jelenik meg a képernyőn. 5 másodperc elteltével a monitor energiatakarékos üzemmódba lép.** A „mélyen alvó” energiatakarékos üzemmódot az Environmental Protection Agency nevű szervezet definiálta. Energiamód Teljesítményfelvétel 1 feszültségjelző lámpanormál működés38 W (max.) (SDM-E76A/SDM-E76D)44 W (max.) (SDM-E96A/SDM-E96D) zöld aktív kikapcsolt*(mélyen alvó)**1,0 W (max.) narancssárgakikapcsolva 1,0 W (max.) nem ég16 (HU) Automatikus képminőség-beállítás funkció (csak analóg RGB jel esetében) Amikor a monitorra bemenő jel érkezik, a monitor automatikusan úgy állítja be a kép helyét és élességét (fázisát és sorközét), hogy tiszta kép jelenjen meg a képernyőn. Gyári beállítás Amikor bemenő jel érkezik a monitorra, a monitor a jel alapján automatikusan kiválasztja a memóriájában gyárilag előre beállított és tárolt módok valamelyikét, hogy jó minőségű képet jelenítsen meg, a képernyő közepén. Amikor a bemenő jel megfelel a gyárilag beállított üzemmódnak, akkor a kép automatikusan megjelenik a képernyőn a megfelelő alapértelmezett beállításokkal. Ha a bemenő jel nem felel meg a gyárilag beállított üzemmódoknak Ha a monitor olyan bemenő jelet kap, amelyik nem felel meg a gyárilag beállított üzemmódoknak, akkor aktiválódik a monitor automatikus képminőség-beállítás funkciója, és megpróbálja biztosítani, hogy a képernyőn jó kép jelenjen meg (az alábbi frekvenciatartományban): Vízszintes frekvencia: 28–80 kHz Függőleges frekvencia: 56–75 Hz Ebből adódóan, amikor először érkezik a monitorra olyan bemenő jel, amely nem felel meg a gyárilag beállított módok egyikének sem, a monitornak a szokásoshoz képest hosszabb időre lehet szüksége a kép megjelenítéséhez a képernyőn. A monitor az alkalmazkodáshoz szükséges adatokat automatikusan tárolja a memóriájában, és amikor a következő alkalommal ilyen jeleket kap, ugyanúgy fog működni, mintha a gyárilag beállított módok valamelyikének megfelelő jelet kapna. Abban az esetben állíthatja be kézzel a fázist, sorközt, és kép pozíciót, ha az AUTO ADJUST beállítása OFF. Bizonyos bemenő jelek esetén előfordulhat, hogy az automatikus képminőség-beállítás funkció nem állítja be tökéletesen a kép helyét, fázisát és sorközét. Ilyen esetben kézi úton végezhetők el ezek a beállítások (11. oldal). Ha kézzel adja meg ezeket a beállításokat, akkor a beállítások a monitor memóriájában felhasználói módként eltárolódnak, és a monitor automatikusan alkalmazza azokat, amikor ugyanilyen bemenő jelek érkeznek. Megjegyzések

• Amíg engedélyezve van az automatikus képminőség-beállítás funkció, csak a 1 tápkapcsoló használható.

• Ekkor előfordulhat a képernyő villódzása, de ez nem jelent hibás működést. Egyszerűen várjon néhány pillanatot, amíg a beállítás befejeződik. Hibaelhárítás Mielőtt műszaki segítséget kérne, olvassa el az alábbi részt. Képernyőn megjelenő üzenetek Ha valamilyen probléma van a bemenő jellel, akkor az alábbi üzenetek valamelyike jelenik meg a képernyőn. A probléma megoldásához lásd: „Hibajelenségek és elhárításuk”,

Ha az OUT OF RANGE üzenet jelenik meg a képernyőn Ez azt jelzi, hogy a bemenő jel nem felel meg a monitor paramétereinek. Ellenőrizze a következőket. Ha „xxx.x kHz/xxx Hz” jelenik meg Ez azt jelzi, hogy a vízszintes vagy a függőleges frekvencia nem felel meg a monitor paramétereinek. A számok az aktuális bemenő jel vízszintes és függőleges frekvenciáját mutatják. Ha „RESOLUTION > 1280 × 1024” jelenik meg Ez azt jelzi, hogy a felbontás nem felel meg a monitor paramétereinek (1280 × 1024 vagy kisebb). Ha a NO INPUT SIGNAL üzenet jelenik meg a képernyőn Ez azt jelzi, hogy nincs bemenő jel.

A monitor az üzenet megjelenése után kb. 5 másodperccel átkapcsol energiatakarékos módba. Megjegyzés (csak SDM-E76D/SDM-E96D esetén) Az Input1 DVI-D csatlakozóján érkező digitális RGB bemenő jel beállítására nincsen szükség. OUT OF RANGEINPUT1:DVI–Dxxx.xkHz/ xxxHzINFORMATION Példa INFORMATIONNO I NPUT S I GNALGO TO POWER SAVEINPUT1:DVI–D PéldaHU 17 (HU) Ha a CABLE DISCONNECTED üzenet jelenik meg a képernyőn Ez azt jelzi, hogy a videojelkábel ki lett húzva.

A monitor az üzenet megjelenése után kb. 45 másodperccel átkapcsol energiatakarékos módba. CAB L E D I SCONNECT EDINFORMATIONINPUT1 :DVI –DGO TO POWER SAVE Példa18 (HU) Hibajelenségek és elhárításuk Ha a problémát a csatlakoztatott számítógép vagy egyéb készülék okozza, akkor nézze át a csatlakoztatott készülék használati útmutatóját. Jelenség Ellenőrizze az alábbiakat Nincs kép Ha a 1 feszültségjelző lámpa nem világít, vagy ha a 1 feszültségjelző lámpa nem gyullad ki, amikor megnyomja a 1 tápkapcsolót,

• Ellenőrizze, hogy a tápkábel jól van-e csatlakoztatva. Ha a CABLE DISCONNECTED üzenet jelenik meg a képernyőn,

• Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva, és az összes csatlakozó stabilan van-e bedugva a foglalatába (6. oldal).

• Ellenőrizze, hogy a bemenő videojel csatlakozójának tűi nincsenek-e elhajolva vagy benyomódva.

• Ellenőrizze, hogy a bemenőjel forrása jól van-e kiválasztva (8. oldal).

• A tartozékként kapott videojelkábel van csatlakoztatva? Ha nem a tartozékként megkapott videojelkábelt csatlakoztatja, akkor a CABLE DISCONNECTED üzenet jelenhet meg a képernyőn, mielőtt a monitor átkapcsolna energiatakarékos módba. Ez nem jelent hibás működést. Ha a NO INPUT SIGNAL üzenet jelenik meg a képernyőn, vagy a 1 feszültségjelző lámpa narancssárgán világít,

• Ellenőrizze, hogy a videojelkábel jól van-e csatlakoztatva, és az összes csatlakozó stabilan van-e bedugva a foglalatába (6. oldal).

• Ellenőrizze, hogy a bemenő videojel csatlakozójának tűi nincsenek-e elhajolva vagy benyomódva.

• Ellenőrizze, hogy a bemenőjel forrása jól van-e kiválasztva (8. oldal). x A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák

• A számítógép energiatakarékos módban működik. Nyomjon le egy billentyűt a billentyűzeten, vagy mozgassa az egeret.

• Ellenőrizze, hogy helyesen van-e beillesztve a grafikus kártya.

• Frissítse a grafikus kártya meghajtószoftverét. Vagy használjon a jelenlegi operációs rendszernek megfelelő grafikus kártyát.

• Ha laptop számítógépet használ, állítsa be a számítógép videokimenetét (a videokimenet beállításáról a számítógép gyártója tud bővebb felvilágosítást adni).

• Ellenőrizze, hogy a számítógép be van-e kapcsolva.

• Indítsa újra a számítógépet. Ha az OUT OF RANGE üzenet jelenik meg a képernyőn, x A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák

• Ellenőrizze, hogy a videojel frekvenciatartománya a monitor megengedett tartományán belül van-e. Ha egy régi monitort cserél le erre a monitorra, akkor csatlakoztassa ismét a régi monitort, és állítsa be számítógép grafikus kártyájának frekvenciáját az alábbiak szerint: Vízszintes: 28–80 kHz (analóg RGB), 28–64 kHz (a digitális RGB csak SDM- E76D/SDM-E96D esetén) Függőleges: 56–75 Hz (analóg RGB), 60 Hz (a digitális RGB csak SDM-E76D/ SDM-E96D esetén) Felbontás: 1280 × 1024 vagy kisebb

• Az operációs rendszert indítsa el csökkentett módban, majd a felbontás beállítása után indítsa újra a számítógépet. A csökkentett mód beállításai az operációs rendszerek verziójától függenek. Bővebb információért, vegye fel a kapcsolatot a számítógép gyártójával. Ha Windows rendszert használ, és egy másik monitort cserélt le,

• Ha egy régi monitort cserélt le erre a monitorra, akkor csatlakoztassa ismét a régi monitort, és járjon el az alábbiak szerint. Válassza a Windows illesztőprogram- választó képernyőjén a „SONY” tételt a „Gyártók” listában, és jelölje ki a megfelelő modellnevet a „Modellek” listában. Ha a monitormodell neve nem található a „Modellek” listában, válassza ki a „Plug and Play” tételt. Macintosh rendszerben, • Ha Macintosh adaptert használ (nincs a tartozékok között), akkor ellenőrizze, hogy jól van-e csatlakoztatva a Macintosh adapter és a videojelkábel.HU 19 (HU) Ha valamilyen hibát nem sikerül megszüntetni, hívja fel a Sony márkakereskedőt, és adja meg számára a következő adatokat:

• A probléma pontos leírása

• A vásárlás időpontja

• A számítógép és a grafikus kártya neve és paraméterei Villódzó, ugráló, remegő vagy zavaros kép

• Állítsa be a sorközt és a fázist (11. oldal).

• Próbálja másik, lehetőség szerint más áramkörhöz tartozó váltakozó feszültségű hálózati aljzathoz csatlakoztatni a monitort. x A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák

• A grafikus kártya kézikönyvében nézzen utána a helyes monitorbeállításnak.

• Ellenőrizze, hogy a grafikus módot (VESA, Macintosh 19" Color stb.) és a bemenő jel frekvenciáját támogatja-e a monitor. Még abban az esetben is, ha a frekvencia a kívánt tartományon belül van, egyes grafikus kártyáknak olyan szinkronizáló impulzusuk lehet, amely túlságosan rövid a monitor megfelelő szinkronizálásához.

• Állítsa be a számítógép frissítési gyakoriságát (függőleges frekvenciáját) úgy, hogy a lehető legjobb képet kapja. Homályos a kép • Állítsa be a fényerősséget és a kontrasztot (10., 11. oldal).

• Állítsa be a sorközt és a fázist (11. oldal). x A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák

• A számítógépen a felbontást állítsa be 1280 × 1024 értékre. Szellemképes a kép • Iktassa ki a videokábel meghosszabbítását és/vagy a videojel-elosztó dobozt.

• Ellenőrizze, hogy mindegyik csatlakozó stabilan van-e a foglalatába dugva. Nincs középen a kép, vagy nem megfelelő méretű

• Állítsa be a sorközt és a fázist (11. oldal).

• Állítsa be a kép helyét (11. oldal). Ne feledje, hogy egyes videomódokban a kép nem tölti ki a képernyő teljes felületét. Túl kicsi a kép x A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák

• A számítógépen a felbontást állítsa be 1280 × 1024 értékre. Sötét a kép • Állítsa be a fényerősséget a BRIGHTNESS menüben (11. oldal).

• Állítsa be a háttérvilágítást (10. oldal).

• A monitor bekapcsolását követően több perc is eltelik, amíg világos lesz a kijelző. Hullámos vagy elliptikus minta (moaré) látható

• Állítsa be a sorközt és a fázist (11. oldal). Nem homogének a színek • Állítsa be a sorközt és a fázist (11. oldal). A fehér nem fehérnek látszik • Állítsa be a színhőmérsékletet (11. oldal). A monitor gombjai nem működnek ( ikon jelenik meg a képernyőn)

• Ha a menüzárolás ON (BE) állásban van, állítsa át OFF (KI) állásba (15. oldal). Egy idő után kikapcsol a monitor x A csatlakoztatott számítógép vagy egyéb készülék, és nem a monitor által okozott problémák

• Kapcsolja ki a számítógép energiatakarékos módját. A menüképernyőn látható felbontás helytelen.

• A grafikus kártya beállításától függően előfordulhat, hogy a menüképernyőn megjelenő felbontás és a számítógépen beállított felbontás nem egyezik. Jelenség Ellenőrizze az alábbiakat20 (HU) Műszaki adatok SDM-E76A LCD panel Paneltípus: a-Si TFT Active Matrix Képméret: 17,0 hüvelyk Bemeneti jelformátum RGB üzemi frekvencia* Vízszintes: 28–80 kHz (analóg RGB) Függőleges: 56–75 Hz (analóg RGB) Felbontás Vízszintes: Max. 1280 képpont Függőleges: Max. 1024 sor Bemeneti jelszintek Analóg RGB videojel 0,7 Vp-p, 75 Ω, pozitív Szinkronjel TTL-szint, 2,2 kΩ, pozitív vagy negatív (Külön vízszintes és függőleges) Tápfeszültség 100–240 V, 50–60 Hz, Max. 1,0 A Üzemi hőmérséklet 5–35

Méretek (szélesség/magasság/mélység) Monitor (5

/8 hüvelyk) Súly Kb. 4,5 kg (9 lb. 14

/4 oz.) Plug & Play DDC2B Tartozékok Lásd a(z) 6. oldalt. SDM-E96A LCD panel Paneltípus: a-Si TFT Active Matrix Képméret: 19,0 hüvelyk Bemeneti jelformátum RGB üzemi frekvencia* Vízszintes: 28–80 kHz (analóg RGB) Függőleges: 56–75 Hz (analóg RGB) Felbontás Vízszintes: Max. 1280 képpont Függőleges: Max. 1024 sor Bemeneti jelszintek Analóg RGB videojel 0,7 Vp-p, 75 Ω, pozitív Szinkronjel TTL-szint, 2,2 kΩ, pozitív vagy negatív (Külön vízszintes és függőleges) Tápfeszültség 100–240 V, 50–60 Hz, Max. 1,0 A Üzemi hőmérséklet 5–35

Méretek (szélesség/magasság/mélység) Monitor (5

/8 hüvelyk) Súly Kb. 5,5 kg (12 lb. 2 oz.) Plug & Play DDC2B Tartozékok Lásd a(z) 6. oldalt.

• Javasolt függőleges és vízszintes szinkronizálási mód

• A vízszintes szinkronjel szélességének nagyobbnak kell lennie a teljes vízszintes idő 4,8 %-ánál vagy 0,8 µs-nál (a kettő közül a nagyobb érvényes).

• A vízszintes kioltás szélességének meg kell haladnia a 2,5 µs-ot.

• A függőleges kioltás szélességének meg kell haladnia a 450 µs-ot. A kialakítás és a műszaki adatok külön értesítés nélkül változhatnak.HU 21 (HU) SDM-E76D LCD panel Paneltípus: a-Si TFT Active Matrix Képméret: 17,0 hüvelyk Bemeneti jelformátum RGB üzemi frekvencia* Vízszintes: 28–80 kHz (analóg RGB) 28–64 kHz (digitális RGB) Függőleges: 56–75 Hz (analóg RGB) 60 Hz (digitális RGB) Felbontás Vízszintes: Max. 1280 képpont Függőleges: Max. 1024 sor Bemeneti jelszintek Analóg RGB videojel 0,7 Vp-p, 75 Ω, pozitív Szinkronjel TTL-szint, 2,2 kΩ, pozitív vagy negatív (Külön vízszintes és függőleges) Digitális RGB (DVI) jel: TMDS (single link) Tápfeszültség 100–240 V, 50–60 Hz, Max. 1,0 A Üzemi hőmérséklet 5–35

Méretek (szélesség/magasság/mélység) Monitor (5°): Kb. 382

/8 hüvelyk) Súly Kb. 4,5 kg (9 lb. 14

/4 oz.) Plug & Play DDC2B Tartozékok Lásd a(z) 6. oldalt. SDM-E96D LCD panel Paneltípus: a-Si TFT Active Matrix Képméret: 19,0 hüvelyk Bemeneti jelformátum RGB üzemi frekvencia* Vízszintes: 28–80 kHz (analóg RGB) 28–64 kHz (digitális RGB) Függőleges: 56–75 Hz (analóg RGB) 60 Hz (digitális RGB) Felbontás Vízszintes: Max. 1280 képpont Függőleges: Max. 1024 sor Bemeneti jelszintek Analóg RGB videojel 0,7 Vp-p, 75 Ω, pozitív Szinkronjel TTL-szint, 2,2 kΩ, pozitív vagy negatív (Külön vízszintes és függőleges) Digitális RGB (DVI) jel: TMDS (single link) Tápfeszültség 100–240 V, 50–60 Hz, Max. 1,0 A Üzemi hőmérséklet 5–35

Méretek (szélesség/magasság/mélység) Monitor (5°): Kb.

/8 hüvelyk) Súly Kb. 5,5 kg (12 lb. 2 oz.) Plug & Play DDC2B Tartozékok Lásd a(z) 6. oldalt.

• Javasolt függőleges és vízszintes szinkronizálási mód

• A vízszintes szinkronjel szélességének nagyobbnak kell lennie a teljes vízszintes idő 4,8 %-ánál vagy 0,8 µs-nál (a kettő közül a nagyobb érvényes).

• A vízszintes kioltás szélességének meg kell haladnia a 2,5 µs-ot.
