SDME76A - Monitor SONY - Kostenlose Bedienungsanleitung

Produkttyp	17-Zoll-LCD-Monitor
Bildschirmgröße	17 Zoll (43,2 cm)
Maximale Auflösung	1280 x 1024
Abmessungen (B x H x T)	382 x 403,2 x 193,2 mm (Neigung 5°)
Gewicht	4,5 kg
Stromverbrauch	38 W max. (Normalbetrieb)
Stromversorgung	100-240 V AC, 50/60 Hz
Betriebstemperatur	5 bis 35 °C
Neigung	5° bis 25°
Hauptfunktionen	OSD-Einstellungen (Hintergrundbeleuchtung, Kontrast, Helligkeit, Gamma, Farbe, Schärfe), automatische Bildeinstellung, Energiesparen, Eingangsauswahl (analog/digital je nach Modell)
Pflege und Reinigung	LCD-Bildschirm mit einem weichen Tuch reinigen, Gehäuse mit einem weichen, leicht mit neutralem Reinigungsmittel angefeuchteten Tuch. Keinen Alkohol, Benzin oder Scheuermittel verwenden.
Sicherheit	Nicht extremen Temperaturen, Vibrationen, Staub oder starken Magnetfeldern aussetzen. Auf einer ebenen, stabilen Oberfläche installieren.
Ersatzteile und Reparierbarkeit	Versiegeltes Produkt, keine Ersatzteile verfügbar. Für Reparaturen wenden Sie sich an einen autorisierten Sony-Händler.
Allgemeine Informationen	Marke Sony, Modell SDME76A, VESA-kompatibel 75x75 mm, Plug & Play DDC2B, Lieferumfang: Netzkabel, HD15-HD15-Videokabel, CD-ROM und Kurzanleitung.

Häufig gestellte Fragen - SDME76A SONY

Wie stelle ich die Helligkeit des Bildschirms ein?

Drücken Sie die MENU-Taste, wählen Sie mit den Tasten ↑/↓ das Menü HELLIGKEIT und drücken Sie OK. Verwenden Sie die Tasten ↑/↓, um den Schwarzpegel anzupassen, und drücken Sie OK zur Bestätigung.

Was tun, wenn der Bildschirm kein Bild anzeigt?

Überprüfen Sie zuerst, ob Netzkabel und Videokabel richtig angeschlossen sind. Wenn die Meldung KEIN VIDEO-EINGANG erscheint, befindet sich der Computer im Energiesparmodus: Drücken Sie eine Taste auf der Tastatur oder bewegen Sie die Maus. Wenn KABEL NICHT VERBUNDEN erscheint, schließen Sie das Videokabel wieder an. Wenn FREQUENZ AUSSERHALB erscheint, stellen Sie die Bildschirmauflösung des Computers auf 1280x1024 oder niedriger ein.

Wie reinige ich den LCD-Bildschirm?

Ziehen Sie zuerst das Netzkabel. Reinigen Sie den LCD-Bildschirm mit einem weichen, trockenen Tuch. Bei Flecken verwenden Sie ein leicht mit neutralem Reinigungsmittel angefeuchtetes Tuch. Verwenden Sie niemals Alkohol, Benzin, Glasreiniger mit Antistatik oder Scheuermittel.

Wie stelle ich die Neigung des Monitors ein?

Fassen Sie die unteren Seiten des Bildschirms und neigen Sie ihn sanft nach vorne oder hinten im Bereich von 5° bis 25°. Achten Sie darauf, den Monitor dabei nicht fallen zu lassen.

Was bedeutet die Meldung 'FREQUENZ AUSSERHALB'?

Diese Meldung zeigt an, dass das Eingangssignal die unterstützten Frequenzen überschreitet (horizontal: 28-80 kHz, vertikal: 56-75 Hz). Stellen Sie die Grafikkarte des Computers so ein, dass eine Auflösung von 1280x1024 oder niedriger und eine Bildwiederholfrequenz innerhalb der angegebenen Bereiche verwendet wird.

Wie setze ich die Werkseinstellungen zurück?

Drücken Sie die MENU-Taste, wählen Sie mit den Tasten ↑/↓ das Symbol für die zusätzlichen Einstellungen (normalerweise nach SPRACHE) und wählen Sie dann ZURÜCKSETZEN. Wählen Sie OK, um alle Einstellungen außer der Menüsprache zurückzusetzen.

Unterstützt der Monitor DVI?

Das Modell SDME76A verfügt nur über einen HD15-Eingang (analog RGB). Die Modelle SDM-E76D und SDM-E96D sind zusätzlich zum analogen Eingang mit einem DVI-D-Eingang (digital RGB) ausgestattet. Überprüfen Sie Ihr genaues Modell.

Wie ändere ich die Menüsprache?

Drücken Sie die MENU-Taste, wählen Sie mit den Tasten ↑/↓ das Symbol SPRACHE (normalerweise mit einem Globussymbol), drücken Sie OK, wählen Sie dann Ihre Sprache aus der Liste (Deutsch, Englisch, Französisch usw.) und bestätigen Sie mit OK.

Was tun, wenn die Tasten des Monitors nicht reagieren?

Wenn das Symbol MENÜ VERRIEGELT erscheint, ist das Menü gesperrt. Zum Entsperren gehen Sie in das Menü der zusätzlichen Einstellungen, wählen Sie MENÜ VERRIEGELT und stellen Sie es auf AUS. Wenn das Problem weiterhin besteht, schalten Sie den Monitor aus und wieder ein.

Wie kann ich mit diesem Monitor Energie sparen?

Der Monitor erfüllt die ENERGY STAR- und VESA DPMS-Standards. Er schaltet nach 5 Sekunden ohne Signal automatisch in den Energiesparmodus (orange Standby). Um weiter zu sparen, stellen Sie Helligkeit und Hintergrundbeleuchtung auf ein angenehmes Niveau ein und nutzen Sie gegebenenfalls die automatische Eingangserkennung (EINGANG ERKENNEN).

BEDIENUNGSANLEITUNG SDME76A SONY

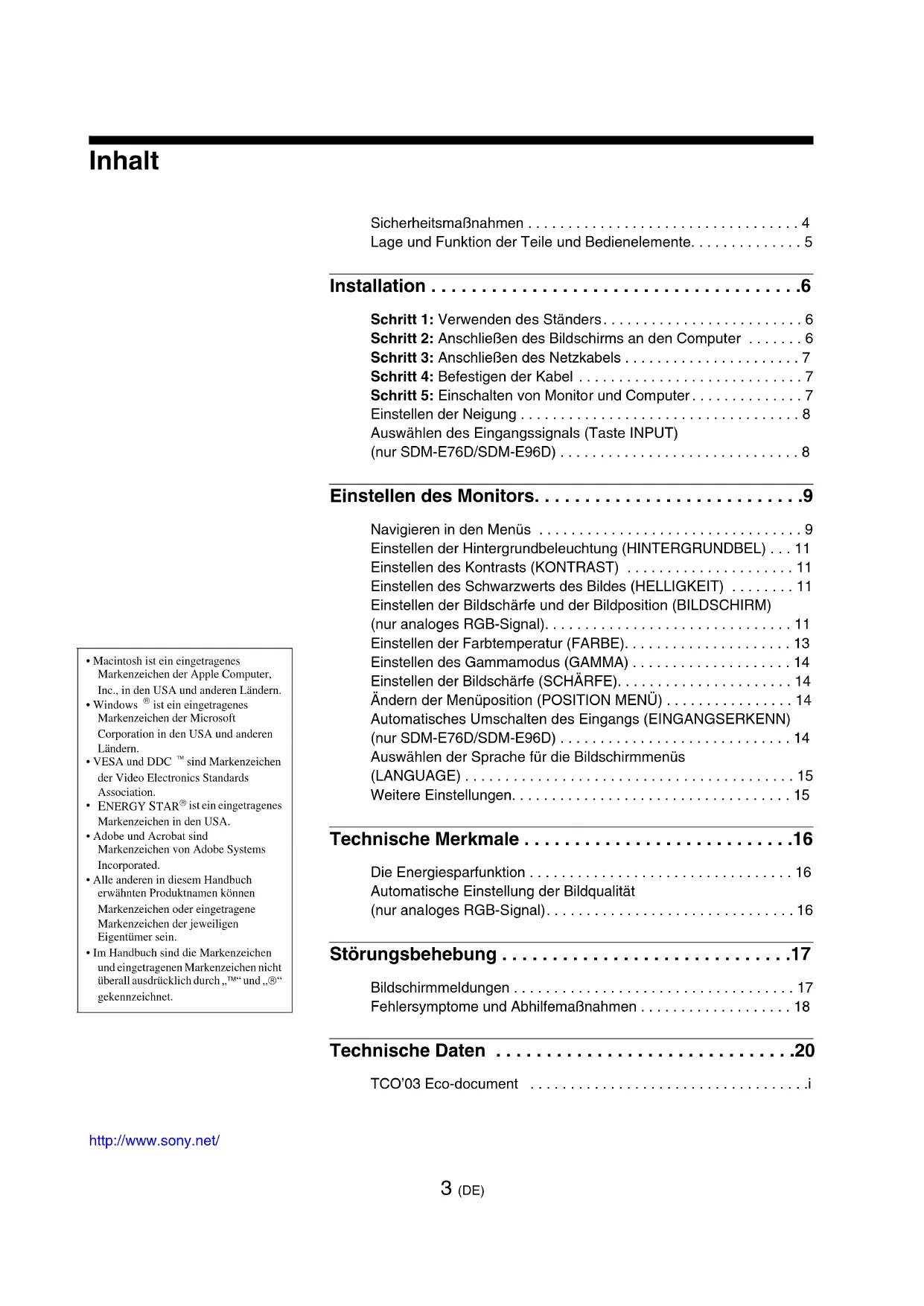

Sicherheitsmaßnahmen 4

Lage und Funktion der Teile und Bedienelemente....5

Installation....6

Schritt 1: Verwenden des Ständers....6

Schritt 2: Anschließen des Bildschirms an den Computer ..... 6

Schritt 3: Anschließen des Netzkabels .....7

Schritt 4: Befestigen der Kabel ....7

Schritt 5: Einschalten von Monitor und Computer....7

Einstellen der Neigung 8

Auswählen des Eingangssignals (Taste INPUT) (nur SDM-E76D/SDM-E96D) 8

Einstellen des Monitors....9

Navigieren in den Menüs 9

Einstellen der Hintergrundbeleuchtung (HINTERGRUNDBEL) ... 11

Einstellen des Kontrasts (KONTRAST) 11

Einstellen des Schwarzwerts des Bildes (HELLIGKEIT) ..... 11

Einstellen der Bildschärfe und der Bildposition (BILDSCHIRM) (nur analoges RGB-Signal). 11

Einstellen der Farbtemperatur (FARBE)....13

Einstellen des Gammamodus (GAMMA) 14

Einstellen der Bildschärfe (SCHÄRFE)....14

Ändern der Menüposition (POSITION MENÜ) 14

Automatisches Umschalten des Eingangs (EINGANGSERKENN) (nur SDM-E76D/SDM-E96D) 14

Auswählen der Sprache für die Bildschirmmenüs (Language) 15

Weitere Einstellungen....15

Technische Merkmale ....16

Die Energiesparfunktion 16

Automatische Einstellung der Bildqualität (nur analoges RGB-Signal)....16

Störungsbehebung ....17

Bildschirmmeldungen 17

Fehlersymptome und Abhilfemaßnahmen 18

Technische Daten ....20

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

- Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist.

Für Kunden in den USA

Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards.

Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellort

Achten Sie darauf, dass der Monitor am Aufstell- oder Lagerort vor folgenden Bedingungen geschützt ist:

• Vor extremen Temperaturen, wie sie zum Beispiel in der Nähe eines Heizkörpers, eines Warmluftauslasses oder in direktem Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in einem in der Sonne geparkten Auto oder in der Nähe eines Warmluftauslasses, können bei dem Monitor zu einer Verformung des Gehäuses oder zu Fehlfunktionen führen.
• Vor mechanischen Vibrationen oder Stößen.
• Vor starken Magnetfeldern. Stellen Sie den Monitor daher nicht in der Nähe von Geräten auf, die solche Magnetfelder erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.
• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum Beispiel an einem offenen Fenster oder einer Tür ins Freie auftreten können. Wenn Sie den Monitor vorübergehend im Freien benutzen müssen, treffen Sie geeignete Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der Luft. Andernfalls kann es zu irreparablen Schäden am Gerät kommen.

Stellen Sie dieses Gerät auf eine ebene Oberfläche. Stellen Sie es nicht auf eine unebene Oberfläche, wie z. B. eine Tischkante. Wenn ein Teil dieses Geräts über die Standfläche hinausragt, kann es herunterfallen, beschädigt werden und Verletzungen verursachen.

Hinweise zum LCD-Bildschirm

• Stellen Sie das Gerät nicht so auf, dass der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls könnte der LCD-Bildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen.

• Stoßen Sie nicht gegen den LCD-Bildschirm und zerkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des Bildes beeinträchtigt werden oder am LCD-Bildschirm könnten Fehlfunktionen auftreten.

• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dabei handelt es sich nicht um eine Fehlfunktion. Das Phänomen verschwindet, sobald wieder eine normale Umgebungstemperatur erreicht ist.

• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild verschwindet nach einer Weile wieder.
• Der LCD-Bildschirm erwärmt sich bei Betrieb. Dabei handelt es sich nicht um eine Fehlfunktion.

Hinweis zum LCD-Bildschirm (Flüssigkristallbildschirm)

Bitte beachten Sie, dass der LCD-Bildschirm in einer Hochpräzisionstechnologie hergestellt wird. Schwarze oder helle Lichtpunkte (rot, blau oder grün) können jedoch permanent auf dem LCD-Bildschirm zu sehen sein und unregelmäßige Farbstreifen oder helle Bereiche können auf dem LCD-Bildschirm erscheinen. Dies ist keine Fehlfunktion.

(Effektive Bildpunkte: über 99,99%)

Wartung

• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose, bevor Sie den Monitor reinigen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des LCD-Bildschirms führen könnten.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.
• Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen, rauen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenziehern. Andernfalls könnte die LCD-Bildschirmoberfläche zerkratzt werden.
• Beachten Sie bitte, dass es zu Materialschäden oder zu Schäden an der LCD-Bildschirmbeschichtung kommen kann, wenn der Monitor flüchtigen Lösungsmitteln wie zum Beispiel Insektiziden ausgesetzt ist oder wenn er längere Zeit mit Gummi- oder Vinylmaterialien in Berührung kommt.

Transport

• Wenn Sie den Monitor transportieren wollen, lösen Sie alle Kabel vom Monitor und halten Sie den Monitor fest mit beiden Händen. Wenn Sie den Monitor fallen lassen, könnten Sie sich verletzen und der Monitor könnte beschädigt werden.
• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mithilfe der Originalverpackungsmaterialien wieder im Originalkarton.

Montage an der Wand oder einem Montagearm

Wenden Sie sich bitte an qualifizierte Fachleute, wenn Sie den Monitor an der Wand oder einem Montagearm montieren wollen.

Entsorgen des Monitors

- Entsorgen Sie den Monitor nicht im normalen Hausmüll.

• Die Leuchtstoffröhre in diesem Monitor enthält Quecksilber. Der Monitor muss in Übereinstimmung mit den Vorschriften der lokalen Umwelt- und Entsorgungsbehörden entsorgt werden.

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

Der Netzschalter ⏻ und die Steuertasten befinden sich unten rechts an der Vorderseite des Monitors.

Vorderseite des Bildschirms

Rückseite des Bildschirms

① Netzschalter und Netzanzeige ⏻ (Seite 7, 16)

Zum Ein- und Ausschalten des Bildschirms drücken Sie den Netzschalter ⏻.

Die Netzanzeige leuchtet grün, wenn der Bildschirm eingeschaltet wird, und orange, wenn sich der Monitor im Energiesparmodus befindet.

②Taste MENU (Seite 9, 10)

Diese Taste dient zum Aufrufen oder Schließen des Hauptmenüs.

Sie können auch die DDC/CI-Funktion einschalten, wenn Sie diese Taste länger als 8 Sekunden gedrückt halten.

3 Tasten ↓/↑ (Seite 10)

Diese Tasten fungieren beim Auswählen von Menüoptionen und beim Einstellen von Optionen als Tasten ↓/↑.

4Taste OK (Seite 10)

Diese Taste dient zum Auswählen von Optionen bzw. zum Einstellen von Werten im Menü.

Taste INPUT (Seite 8) (nur SDM-E76D/SDM-E96D)

Diese Taste dient zum Auswählen des Videocingangssignals von INPUT1 bzw. INPUT2, wenn zwei Computer an den Monitor angeschlossen sind.

5 Aussparung für die Sicherheitssperre

Die Aussparung für die Sicherheitssperre ist für ein Micro Saver Security-System von Kensington gedacht.

Micro Saver Security-System ist ein Markenzeichen von Kensington.

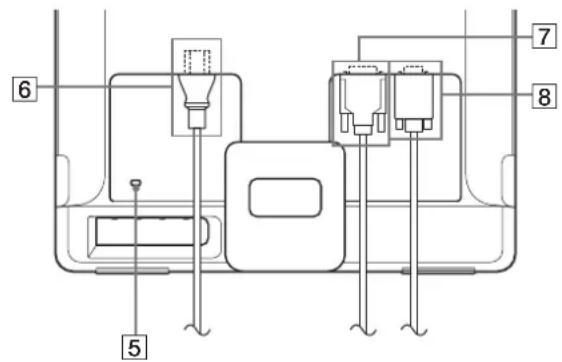

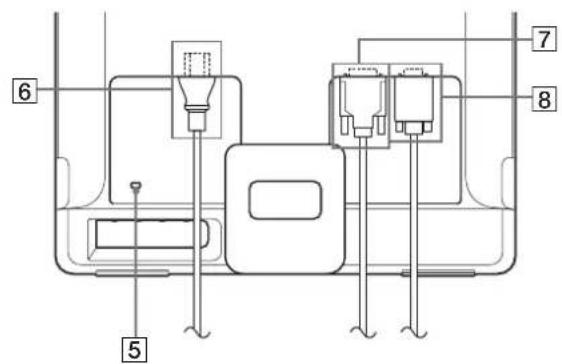

6Netzeingang AC IN (Seite 7)

Schließen Sie hier das Netzkabel (mitgeliefert) an.

7 DVI-D-Eingangsanschluss (digitales RGB) für INPUT1 (Seite 6) (nur SDM-E76D/SDM-E96D)

An diesem Anschluss werden digitale RGB-Videosignale eingespeist, die DVI Rev. 1.0 entsprechen.

8 HD15-Eingangsanschluss (analoges RGB) (Seite 6)

Dieser Anschluss dient zum Einspeisen von analogen RGB-Videosignalen (0,7 Vp-p, positiv) und SYNC-Signalen.

Installation

Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob folgende Teile mitgeliefert wurden:

• LCD-Bildschirm
- Netzkabel
• HD15-HD15-Videosignalkabel (analoges RGB)
• DVI-D-Videosignalkabel (digitales RGB) (nur SDM-E76D/SDM-E96D)
- Kabelklemme
- CD-ROM (Dienstprogramm für Windows/Macintosh, Bedienungsanleitung usw.)
• Garantiekarte
- Kurzreferenz

Schritt 1: Verwenden des Ständers

■ Verwenden des mitgelieferten Ständers

Klappen Sie den Ständer auf.

Der Ständer ist werkseitig eingeklappt. Stellen Sie den Bildschirm nicht vertikal auf, wenn der Ständer eingeklappt ist. Andernfalls kann der Bildschirm umkippen.

■ Verwenden eines VESA-kompatiblen Ständers

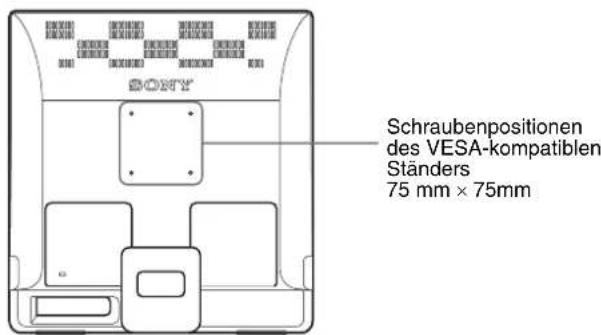

Wenn Sie einen VESA-kompatiblen Montagearm oder Ständer (nicht mitgeliefert) verwenden, bringen Sie den Monitor mit VESA-kompatiblen Schrauben an.

Sie können den Monitor mit und ohne den mitgelieferten Ständer verwenden.

Schritt 2: Anschließen des Bildschirms an den Computer

Schalten Sie vor dem Anschließen den Bildschirm und den Computer aus.

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.
• Achten Sie darauf, den Stecker des Videosignalkabels korrekt am HD15-Anschluss auszurichten, damit die Stifte am Stecker nicht verbogen werden.

■ Anschließen eines Computers mit einem DVI-Ausgangsanschluss (digitales RGB) (nur SDM-E76D/SDM-E96D)

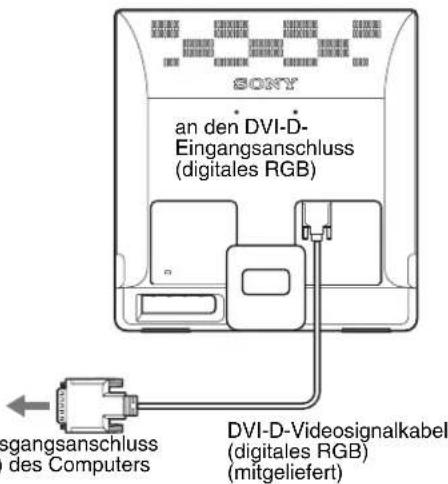

Schließen Sie den Computer mit dem mitgelieferten DVI-D-Videosignalkabel (digitales RGB) an den DVI-D-Eingangsanschluss (digitales RGB) am Monitor an.

■ Anschließen eines Computers mit einem HD15-Ausgangsanschluss (analoges RGB)

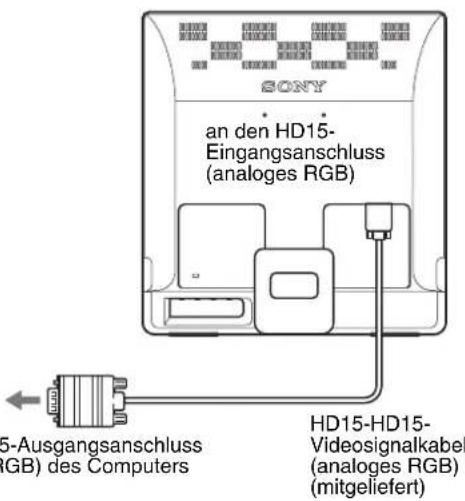

Schließen Sie den Computer mit dem mitgelieferten HD15-HD15-Videosignalkabel (analoges RGB) an den HD15-Eingangsanschluss (analoges RGB) am Monitor an.

Schritt 3:Anschließen des Netzkabels

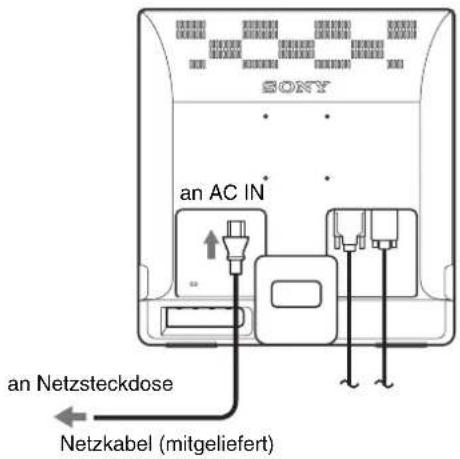

Schließen Sie bei ausgeschaltetem Monitor und Computer zuerst das Netzkabel an den Monitor an und stecken Sie dann den Netzstecker in eine Netzsteckdose.

Schritt 4:Befestigen der Kabel

Bündeln Sie die Kabel.

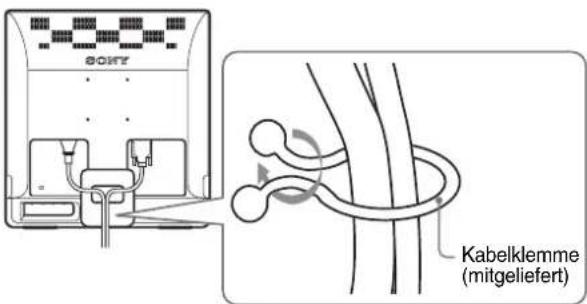

Bündeln Sie die Kabel mithilfe der mitgelieferten Kabelklemme.

Die Abbildungen der Monitorrückseite zeigen das Modell SDM-E76D.

Dasselbe gilt für die anderen Modelle.

Schritt 5: Einschalten von Monitor und Computer

Drücken Sie den Netzschalter ⏻.

Die Netzanzeige ⏻ des Monitors leuchtet grün auf.

Schalten Sie den Computer ein.

Die Installation des Monitors ist damit abgeschlossen. Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des Monitors nach Ihren Wünschen ein.

Wenn auf dem Bildschirm kein Bild erscheint

• Das Netzkabel und das Videosignalkabel müssen richtig angeschlossen sein.
• Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint:

Der Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.

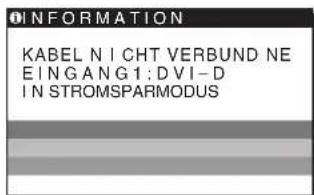

- Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint:

Überprüfen Sie, ob das Videosignalkabel richtig angeschlossen ist.

- Wenn „UNZULÄSSIGER BEREICH“ auf dem Bildschirm erscheint:

Schließen Sie wieder Ihren alten Monitor an. Stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein.

	Analoges RGB Digitales RGB(nur SDM-E76D/SDM-E96D)
Horizontal-frequenz	28–80 kHz 28–64 kHz
Vertikal-frequenz	56–75 Hz 60 Hz
Auflösung	1.280 × 1.024 oder weniger	1.280 × 1.024 oder weniger

Weitere Informationen zu den Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18.

Spezielle Treiber werden nicht benötigt

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so dass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden.

Wenn Sie den Monitor an den Computer anschließen und diesen dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den

Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so dass Sie ohne weitere Vorbereitungen mit diesem Monitor arbeiten können.

Die Vertikalfrequenz wechselt zu 60 Hz.

Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht auf einen besonders hohen Wert einzustellen.

Einstellen der Neigung

Sie können den Bildschirm innerhalb der unten abgebildeten Winkel nach Bedarf einstellen.

Fassen Sie den LCD-Bildschirm unten an den Seiten und stellen Sie die Neigung des Bildschirms wie gewünscht ein.

So können Sie ergonomisch mit dem Bildschirm arbeiten

Der Bildschirm ist so konstruiert, dass er sich auf einen angenehmen Sichtwinkel einstellen lässt. Berücksichtigen Sie beim Einstellen des Bildschirmwinkels die Höhe von Schreibtisch und Stuhl und achten Sie darauf, dass auf dem Bildschirm keine Lichtreflexe auftreten.

Hinweis

Achten Sie beim Einstellen der Bildschirmneigung darauf, den Monitor nicht versehentlich vom Tisch zu stoßen oder fallen zu lassen.

Auswählen des Eingangssignals (Taste INPUT) (nur SDM-E76D/SDM-E96D)

Drücken Sie die Taste INPUT.

Das Eingangssignal wechselt mit jedem Tastendruck.

Bildschirmmeldung Konfiguration des (erscheint ca. 5 Sekunden lang Eingangssignals oben links)

INPUT1: DVI-D DVI-D-Eingangsanschluss (digitales RGB) für INPUT1

INPUT2: HD15 HD15-Eingangsanschluss (analoges RGB) für INPUT2

Einstellen des Monitors

Vor dem Einstellen

Verbinden Sie den Monitor mit dem Computer und schalten Sie beide Geräte ein.

Die besten Ergebnisse erzielen Sie, wenn Sie mindestens 30 Minuten warten, bevor Sie Einstellungen vornehmen.

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

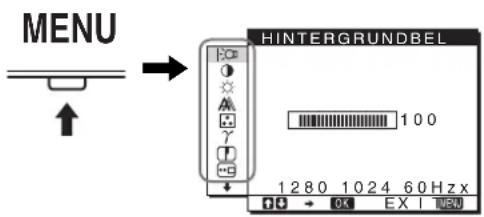

Um das Hauptmenü auf dem Bildschirm aufzurufen, drücken Sie die Taste MENU. Weitere Informationen zum Verwenden der Taste MENU finden Sie auf Seite 10.

Wählen Sie mit den Tasten ↓/↑ und OK die Symbole im oben dargestellten Hauptmenü aus. Die folgenden Menüs 1 bis 10 erscheinen. Halten Sie ↓ gedrückt, um nach unten zu blättern, bis die Symbole in Menü 9 und 10 erscheinen. Weitere Informationen zu den Tasten ↓/↑ und OK finden Sie auf Seite 10.

1 HINTERGRUNDBEL |:☐ (Seite 11)

Im Menü

HINTERGRUNDBEL

können Sie die Helligkeit der Hintergrundbeleuchtung einstellen.

2 KONTRAST ① (Seite 11)

Im Menü KONTRAST

können Sie den Bildkontrast einstellen.

3 HELLIGKEIT (Seite 11)

Im Menü HELLIGKEIT können Sie die Helligkeit des Bildes (Schwarzwert) einstellen.

4 BILDSCHIRM (Seite 11)

Im Menü BILDSCHIRM können Sie die Schärfe (Phase/Pitch) und die Position (horizontal/vertikal) des Bildes einstellen.

Im Menü FARBE können Sie die Farbtemperatur des Bildes einstellen. Damit legen Sie fest, ob die Farben auf dem Bildschirm eher bläulich oder eher rötlich erscheinen. Wenn FARBE auf sRGB gesetzt ist, können Sie KONTRAST, HELLIGKEIT und GAMMA nicht einstellen.

6 GAMMA γ (Seite 14)

Im Menü GAMMA können Sie den Farbton des Bildes einstellen.

Im Menü SCHÄRFE können Sie die Konturen von Bildern schärfer einstellen.

8 POSITION MENÜ (Seite 14)

Im Menü POSITION MENÜ können Sie die Position des Bildschirmmentis einstellen.

9 EINGANGSERKENN (Seite 14) (nur SDM-E76D/SDM-E96D)

Der Monitor erkennt automatisch, ob an einem Eingangsanschluss ein Signal eingespeist wird, und schaltet automatisch zu dem Eingang um, bevor der Monitor in den Energiesparmodus wechselt.

10 LANGUAGE (Seite 15)

Im Menü LANGUAGE können Sie die Sprache auswählen, in der Menüs und Meldungen angezeigt werden.

11 Sonstige Menüs (Seite 15)

Stellen Sie die folgenden Menüoptionen ein.

• ZURÜCKSETZEN →←
• MENÜ-SPERRE

■ Verwenden der Tasten MENU, ↓/↑ und OK

1 Rufen Sie das Hauptmenü auf.

Drücken Sie die Taste MENU, um das Hauptmenü auf dem Bildschirm aufzurufen.

2 Wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen wollen.

Rufen Sie mit den Tasten ↓/↑ das gewünschte Menü auf. Wählen Sie mit der Taste OK die gewünschte Menüoption aus.

3 Nehmen Sie im Menü die gewünschten Einstellungen vor.

Nehmen Sie die Einstellung mit den Tasten ↓/↑ vor und drücken Sie dann die Taste OK.

Sobald Sie die Taste OK drücken, wird die Einstellung gespeichert und das vorherige Menü wird wieder angezeigt.

4 Schließen Sie das Menü.

Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine weitere Taste drücken, wird das Bildschirmmenü nach etwa 45 Sekunden automatisch ausgeblendet.

■ Zurücksetzen der Einstellungen

Sie können die Einstellungen im Menü ZURÜCKSETZEN zurücksetzen. Weitere Informationen dazu finden Sie auf Seite 15.

■ Steuern des Monitors über den Computer

Drücken Sie die Taste MENU mindestens 5 Sekunden lang. Eine Bildschirmmeldung mit der aktuellen Einstellung erscheint. Nach 3 Sekunden wird die Funktion DDC/CI wie unten dargestellt ein- bzw. ausgeschaltet.

Bildschirmmeldungen(erscheinen eine Weile)
DDC-CI: EIN(Standardeinstellung)	Menüeinstellungen können über den Computer gesteuert werden.
DDC-CI: AUS Menüeinstellungen können nicht über den Computer gesteuert werden.

Hinweis

Diese Funktion steht nur bei Computern zur Verfügung, die die Funktion DDC/CI (Display Data Channel Command Interface) unterstützen.

Einstellen der Hintergrundbeleuchtung (HINTERGRUNDBEL)

Wenn der Bildschirm zu hell ist, stellen Sie die Hintergrundbeleuchtung ein, so dass die Anzeigen auf dem Bildschirm besser zu erkennen sind.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option |☐ (HINTERGRUNDBEL) und drücken Sie OK.

Das Menü HINTERGRUNDBEL erscheint auf dem Bildschirm.

3 Stellen Sie mit den Tasten ↓/↑ die Helligkeit der Hintergrundbeleuchtung ein und drücken Sie dann OK.

Einstellen des Kontrasts (KONTRAST)

Hiermit können Sie den Bildkontrast einstellen.

Hinweis

Wenn FARBE auf sRGB gesetzt ist, können Sie KONTRAST, HELLIGKEIT und GAMMA nicht einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option ⬇ (KONTRAST) und drücken Sie OK.

Das Menü KONTRAST erscheint auf dem Bildschirm.

3 Stellen Sie mit den Tasten ↓/↑ den Kontrast ein und drücken Sie dann OK.

Einstellen des Schwarzwerts des Bildes (HELLIGKEIT)

Hiermit können Sie die Bildhelligkeit (Schwarzwert) einstellen.

Hinweis

Wenn FARBE auf sRGB gesetzt ist, können Sie KONTRAST, HELLIGKEIT und GAMMA nicht einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option ⚙ (HELLIGKEIT) und drücken Sie OK.

Das Menü HELLIGKEIT erscheint auf dem Bildschirm.

3 Stellen Sie mit den Tasten ↓/↑ die Helligkeit ein und drücken Sie dann OK.

Einstellen der Bildschärfe und der Bildposition (BILDSCHIRM) (nur analoges RGB-Signal)

■ Automatische Einstellung der Bildqualität

Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint (Seite 16).

Hinweise

• Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter ⏻.
• Das Bild flackert während der Einstellung möglicherweise, aber dabei handelt es sich nicht um eine Fehlfunktion. Warten Sie einfach kurz, bis die Einstellung abgeschlossen ist.

Wenn das Bild mit der automatischen Einstellung der Bildqualität dieses Monitors nicht zufrieden stellend eingestellt wird

Sie können eine weitere automatische Einstellung der Bildqualität für das aktuelle Eingangssignal vornehmen. (Näheres dazu finden Sie unter AUTOM. EINST, weiter unten.)

Wenn Sie darüber hinaus weitere Einstellungen der Bildqualität vornehmen müssen

Sie können die Schärfe (Phase/Pitch) und Position (horizontal/vertikal) des Bildes auch manuell einstellen.

Diese Einstellungen werden im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die gleichen Eingangssignale eingehen.

Diese Einstellungen müssen Sie unter Umständen erneut vornehmen, wenn Sie nach dem Anschließen des Computers das Eingangssignal wechseln.

■ Vornehmen einer weiteren automatischen Einstellung der Bildqualität für das aktuelle Eingangssignal (AUTOM. EINST.)

Nehmen Sie die optimale Einstellung von Phase und Pitch sowie horizontaler bzw. vertikaler Position für das aktuelle Eingangssignal vor.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option A (BILDSCHIRM) und drücken Sie OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die Option AUTOM. EINST. und drücken Sie OK.

Das Menü AUTOM. EINST. erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten ↓/↑ die Option EIN oder AUS und drücken Sie OK.

- EIN: Nehmen Sie die gewünschten Einstellungen für Phase und Pitch des Bildschirms sowie für die horizontale bzw. vertikale Position für das aktuelle Eingangssignal vor und speichern Sie die Einstellungen.

Hinweis

Wenn der Monitor eingeschaltet oder das Eingangssignal gewechselt wird, werden mit AUTOM. EINST. automatische Einstellungen vorgenommen.

• AUS: AUTOM. EINST. steht nicht zur Verfügung.

Hinweis

AUTOM. EINST. funktioniert automatisch, wenn das Eingangssignal gewechselt wird.

5 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie OK.

Das Menü wird wieder angezeigt.

■ Manuelles Einstellen der Bildschärfe und Position (PITCH/PHASE/H CENTER/V CENTER)

Sie können die Bildschärfe folgendermaßen einstellen. Diese Einstellung gilt, wenn der Computer an den HD15-Eingangsanschluss (analoges RGB) am Monitor angeschlossen ist.

1 Stellen Sie die Auflösung am Computer auf 1.280 × 1.024 ein.

2 Legen Sie die CD-ROM ein.

3 Starten Sie die CD-ROM. Windows-Benutzer Wenn die automatische Ausführung funktioniert:

Wählen Sie Gebiet, Sprache und Modell aus und klicken Sie auf Display Einstellung (UTILITY).

4 Klicken Sie auf „Adjust“ und überprüfen Sie die aktuelle Auflösung (oberer Wert) und die empfohlene Auflösung (unterer Wert). Klicken Sie anschließend auf „Next“.

Das Testmuster für PITCH erscheint.

5 Drücken Sie die Taste MENU. Das Hauptmenü erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten ↓/↑ die Option (BILDSCHIRM) und drücken Sie dann OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

7 Wählen Sie mit den Tasten ↓/↑ die Option PITCH und drücken Sie dann OK.

Der Einstellbildschirm für PITCH erscheint auf dem Bildschirm.

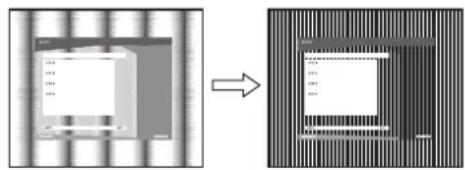

8 Drücken Sie die Tasten ↓/↑, bis die vertikalen Streifen nicht mehr zu sehen sind.

Stellen Sie das Bild so ein, dass die vertikalen Streifen verschwinden.

9 Drücken Sie die Taste OK.

Das Hauptmenü erscheint auf dem Bildschirm. Wenn auf dem gesamten Bildschirm horizontale Streifen zu sehen sind, stellen Sie mit den folgenden Schritten die PHASE ein.

10 Klicken Sie auf „Next“.

Das Testmuster für PHASE erscheint.

11 Wählen Sie mit den Tasten ↓/↑ die Option PHASE und drücken Sie dann OK.

Der Einstellbildschirm für PHASE erscheint auf dem Bildschirm.

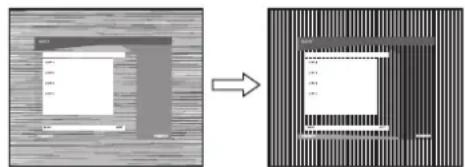

12 Reduzieren Sie mit den Tasten ↓/↑ die horizontalen Streifen auf ein Minimum.

Stellen Sie das Bild so ein, dass die horizontalen Streifen auf ein Minimum reduziert werden.

13 Drücken Sie die Taste OK.

Das Hauptmenü erscheint auf dem Bildschirm.

14 Klicken Sie auf „Next“.

Das Testmuster für CENTER erscheint.

15 Wählen Sie mit den Tasten ↓/↑ die Option H CENTER oder V CENTER und drücken Sie dann OK.

Der Einstellbildschirm für H CENTER oder V CENTER erscheint auf dem Bildschirm.

16 Schieben Sie das Testmuster mit den Tasten ↓/↑ in die Mitte des Bildschirms.

17 Klicken Sie auf „Next“.

Klicken Sie auf „End“ oder „BEENDEN“. Damit wird das Testmuster ausgeblendet.

Wenn die automatische Ausführung nicht funktioniert:

1 Öffnen Sie „Arbeitsplatz“ und klicken Sie mit der rechten Maustaste auf das CD-ROM-Symbol.

Wählen Sie dann „Explorer“ und öffnen Sie das CD-ROM-Symbol.

2 Öffnen Sie [Utility] und wählen Sie dann [WINDOWS].

3 Starten Sie [WIN_UTILITY.EXE].

Das Testmuster erscheint. Fahren Sie mit Schritt 4 fort.

Macintosh-Benutzer

1 Öffnen Sie die CD-ROM.

2 Öffnen Sie [Utility] und wählen Sie dann [MAC].

3 Öffnen Sie [MAC UTILITY] und starten Sie dann [MAC_CLASSIC_UTILITY] oder [MAC_OSX_UTILITY].

Das Testmuster erscheint. Fahren Sie mit Schritt 4 fort.

4 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

5 Wählen Sie mit den Tasten ↓/↑ die Option (BILDSCHIRM) und drücken Sie dann OK.

Das Menü BILDSCHIRM erscheint auf dem Bildschirm.

6 Wählen Sie mit den Tasten ↓/↑ die Option PHASE und drücken Sie dann OK.

Der Einstellbildschirm für PHASE erscheint auf dem Bildschirm.

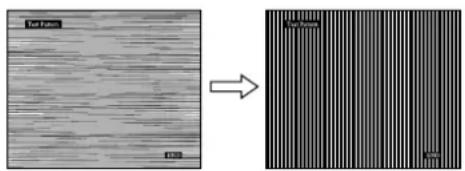

7 Reduzieren Sie mit den Tasten ↓/↑ die horizontalen Streifen auf ein Minimum.

Stellen Sie das Bild so ein, dass die horizontalen Streifen auf ein Minimum reduziert werden.

8 Drücken Sie die Taste OK.

Das Hauptmenü erscheint auf dem Bildschirm.

Wenn auf dem gesamten Bildschirm vertikale Streifen zu sehen sind, stellen Sie mit den folgenden Schritten den PITCH ein.

9 Wählen Sie mit den Tasten ↓/↑ die Option PITCH und drücken Sie dann OK.

Der Einstellbildschirm für PITCH erscheint auf dem Bildschirm.

10 Drücken Sie die Tasten ↓/↑, bis die vertikalen Streifen nicht mehr zu sehen sind.

Stellen Sie das Bild so ein, dass die vertikalen Streifen verschwinden.

11 Drücken Sie die Taste OK.

Das Hauptmenü erscheint auf dem Bildschirm.

12 Wählen Sie mit den Tasten ↓/↑ die Option H CENTER oder V CENTER und drücken Sie dann OK.

Der Einstellbildschirm für H CENTER oder V CENTER erscheint auf dem Bildschirm.

13 Schieben Sie das Testmuster mit den Tasten ↓/↑ in die Mitte des Bildschirms.

14 Klicken Sie auf „END“. Damit wird das Testmuster ausgeblendet.

Einstellen der Farbtemperatur (FARBE)

Sie können den Farbpegel für das weiße Farbfeld im Bild aus den Standardeinstellungen für die Farbtemperatur auswählen.

Sie können die Farbtemperatur, falls erforderlich, auch fein einstellen.

Für jeden Helligkeitsmodus des Bildschirms können Sie die gewünschte Farbtemperatur einstellen.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option ☐ (FARBE) und drücken Sie OK.

Das Menü FARBE erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Farbtemperatur und drücken Sie OK.

Wenn Sie die Farbtemperatur von 9.300K auf 6.500K (Standardeinstellung) senken, erscheinen weiße Flächen nicht mehr bläulich, sondern rötlich. Wenn Sie „sRGB“ auswählen, werden die Farben gemäß dem sRGB-Profil eingestellt. (Die sRGB-Farbeinstellung ist ein Farbraumprotokoll nach Industriestandard für Computerprodukte.) Wenn Sie „sRGB“ auswählen, müssen die Farbeinstellungen an Ihrem Computer auf das sRGB-Profil eingestellt sein.

Hinweise

- Wenn der angeschlossene Computer oder ein anderes angeschlossenes Gerät nicht sRGB-kompatibel ist, können die Farben nicht gemäß dem sRGB-Profil eingestellt werden.

- Wenn FARBE auf sRGB gesetzt ist, können Sie KONTRAST, HELLIGKEIT und GAMMA nicht einstellen.

Feineinstellen der Farbtemperatur (BENUTZEREINST)

1 Wählen Sie mit den Tasten ↓/↑ die Option EINSTELLUNG und drücken Sie OK.
Das Menü BENUTZEREINST erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option R (Rot) oder B (Blau) und drücken Sie OK. Stellen Sie dann mit den Tasten ↓/↑ die Farbtemperatur ein und drücken Sie OK.

Bei dieser Einstellung wird die Farbtemperatur verändert, indem die R- oder die B-Komponente im Vergleich zur G-Komponente (Grün) verstärkt oder abgeschwächt wird. Die G-Komponente bleibt dabei unverändert.

3 Wählen Sie mit den Tasten ↓/↑ die Option ↩ und drücken Sie OK.

Die neue Farbeinstellung wird für BENUTZER gespeichert und automatisch abgerufen, wenn Sie BENUTZER auswählen.

Das Hauptmenü erscheint auf dem Bildschirm.

Einstellen des Gammamodus (GAMMA)

Sie können die Farben des Bildes auf dem Bildschirm mit den Originalfarben des Bildes abgleichen.

Hinweis

Wenn FARBE auf sRGB gesetzt ist, können Sie KONTRAST, HELLIGKEIT und GAMMA nicht einstellen.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option γ (GAMMA) und drücken Sie OK.

Das Menü GAMMA erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus und drücken Sie OK.

Einstellen der Bildschärfe (SCHÄRFE)

Sie können die Konturen von Bildern usw. schärfer einstellen.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.
2 Wählen Sie mit den Tasten ↓/↑ die Option (SCHÄRFE) und drücken Sie OK.
Das Menü SCHÄRFE erscheint auf dem Bildschirm.

3 Stellen Sie mit den Tasten ↓/↑ die Schärfe ein und drücken Sie OK.

Ändern der Menüposition (POSITION MENÜ)

Sie können das Menü verschieben, wenn es das Bild auf dem Bildschirm verdeckt.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option (POSITION MENÜ) und drücken Sie OK.
Das Menü POSITION MENÜ erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Position und drücken Sie OK.

Sie können das Menü an eine von drei möglichen Positionen im oberen, mittleren bzw. unteren Bildschirmbereich stellen.

Automatisches Umschalten des Eingangs (EINGANGSERKENN) (nur SDM-E76D/SDM-E96D)

Wenn Sie im Menü EINGANGSERKENN die Option AUTOMATIK EIN wählen, erkennt der Monitor automatisch, ob an einem Eingangsanschluss ein Signal eingespeist wird. Ist dies der Fall, wird automatisch zu dem Eingang umgeschaltet, bevor der Monitor in den Energiesparmodus wechselt.

1 Drücken Sie die Taste MENU.
Das Hauptmenü erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option → (EINGANGSERKENN) und drücken Sie OK.

Das Menü EINGANGSERKENN erscheint auf dem Bildschirm.

3 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus und drücken Sie OK.

• AUTOMATIK EIN:

Wenn am ausgewählten Eingangsanschluss kein Signal eingeht oder wenn Sie mit der Taste INPUT am Monitor einen Eingangsanschluss auswählen, an dem kein Signal eingeht, wird eine Meldung am Bildschirm angezeigt (Seite 17) und der Monitor prüft automatisch, ob an einem anderen Eingangsanschluss ein Signal eingespeist wird. Ist dies der Fall, wird zu diesem Eingang umgeschaltet. Wenn zu einem anderen Eingang umgeschaltet wird, erscheint der ausgewählte Eingangsanschluss oben links auf dem Bildschirm. Wenn kein Signal eingespeist wird, wechselt der Monitor automatisch in den Energiesparmodus.

• AUTOMATIK AUS:

Der Eingang wird nicht automatisch gewechselt. Drücken Sie die Taste INPUT, wenn Sie den Eingang wechseln möchten.

Auswählen der Sprache für die Bildschirmmenüs (LANGUAGE)

Sie können die Sprache auswählen, in der Menüs und Meldungen auf dem Monitor angezeigt werden.

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Halten Sie die Taste ↓ gedrückt, bis das Symbol der gewünschten Option erscheint.

3 Wählen Sie mit den Tasten ↓/↑ die Option ☐ (LANGUAGE) und drücken Sie OK.

Das Menü LANGUAGE erscheint auf dem Bildschirm.

4 Wählen Sie mit den Tasten ↓/↑ eine Sprache und drücken Sie OK.

• ENGLISH: Englisch
• FRANÇAIS: Französisch
• DEUTSCH
- ESPAÑOL: Spanish
• ITALIANO: Italienisch
• NEDERLANDS: Niederländisch
• SVENSKA: Schwedisch
• РУССКИЙ:
• : 本語isch
• : Chinesisch

Weitere Einstellungen

Sie können folgende weitere Optionen einstellen:

• ZURÜCKSETZEN →←
• MENÜ-SPERRE

1 Drücken Sie die Taste MENU.

Das Hauptmenü erscheint auf dem Bildschirm.

2 Halten Sie die Taste ↓ gedrückt, bis das Symbol der gewünschten Option erscheint.
3 Wählen Sie mit den Tasten ↓/↑ die gewünschte Option und drücken Sie OK.

Stellen Sie die ausgewählte Option dann anhand der folgenden Anweisungen ein.

■ Zurücksetzen aller Einstelldaten auf die Standardwerte

Sie können die Einstellungen auf die Standardwerte zurücksetzen.

1 Wählen Sie mit den Tasten ↓/↑ die Option →← (ZURÜCKSETZEN) und drücken Sie OK.

Das Menü ZURÜCKSETZEN erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ den gewünschten Modus und drücken Sie OK.

• OK: Zum Zurücksetzen aller Einstellungen auf die werkseitigen Werte. Beachten Sie, dass die Einstellung für LANGUAGE) bei diesem Verfahren nicht zurückgesetzt wird.
• ABBRECHEN: Zum Abbrechen des Zurücksetzens und zum Zurückschalten zum Menübildschirm.

■ Sperren der Menüs und Bedienelemente

Sie können die Bedienelemente sperren, um ein versehentliches Ändern der Einstellungen oder das Zurücksetzen zu verhindern.

1 Wählen Sie mit den Tasten ↓/↑ die Option Oπ (MENÜ-SPERRE) und drücken Sie OK.

Das Menü MENÜ-SPERRE erscheint auf dem Bildschirm.

2 Wählen Sie mit den Tasten ↓/↑ die Option EIN oder AUS und drücken Sie OK.

• EIN: Nur der Netzschalter ⏻ funktioniert. Wenn Sie versuchen, eine andere Funktion auszuführen, erscheint OMENÜ-SPERRE) auf dem Bildschirm.
• AUS: Setzen Sie (MENÜ-SPERRE) auf AUS. Wenn Sie (MENÜ-SPERRE) auf EIN setzen, lässt sich nur diese Option auswählen.

s s i s c h

Technische Merkmale

Die Energiesparfunktion

Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn der Monitor an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS (Display Power Management Standard) für Analogeingänge bzw. DMPM (DVI Digital Monitor Power Management) für Digitalcingänge unterstützt, wird der Stromverbrauch des Monitors automatisch wie unten erläutert reduziert.

Betriebsmodus Leistungsaufnahme Netzanzeige
Normalbetrieb bis zu 38 W	grün
(SDM-E76A/SDM-E76D)
bis zu 44 W(SDM-E96A/SDM-E96D)
Deaktiviert*(Tiefschlaf)**	bis zu 1,0 W orange
Ausgeschaltet bis zu 1,0 W aus

* Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein Eingangssignal mehr ein und KEIN EING SIGNAL erscheint auf dem Bildschirm. Nach 5 Sekunden schaltet der Monitor in den Energiesparmodus.
** „Tiefschlaf“ ist ein Energiesparmodus, der von der EPA (Environmental Protection Agency - Umweltschutzbehörde der USA) definiert wurde.

Automatische Einstellung der Bildqualität (nur analoges RGB-Signal)

Wenn am Monitor ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint.

Werkseitig vordefinierter Modus

Wenn ein Eingangssignal in den Monitor eingespeist wird, vergleicht der Monitor dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Monitors und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen lässt. Wenn das Eingangssignal einem werkseitig vordefinierten Modus entspricht, wird das Bild automatisch mit den entsprechenden Standardeinstellungen angezeigt.

Wenn die Eingangssignale keinem der werkseitig vordefinierten Modi entsprechen

Wenn am Monitor ein Eingangssignal eingeht, das keinem der werkseitig vordefinierten Modi entspricht, wird an diesem Monitor die automatische Einstellungsfunktion für die Bildqualität aktiviert und sorgt dafür, dass das Bild immer scharf und in guter Qualität auf dem Bildschirm angezeigt wird (innerhalb der folgenden Monitorfrequenzbereiche):

Horizontalfrequenz: 28–80 kHz

Vertikalfrequenz: 56–75 Hz

Wenn der Monitor zum ersten Mal Eingangssignale empfängt, die nicht einem der werkseitig voreingestellten Modi entsprechen, dauert es daher in der Regel länger als im Normalfall, bis ein Bild auf dem Bildschirm erscheint. Die bei diesem Prozess eingestellten Daten werden automatisch im Gerät gespeichert, so dass der Monitor beim nächsten Mal, wenn das entsprechende Signal eingeht, genauso schnell reagiert wie bei einem werkseitig voreingestellten Signal.

Hinweis (nur SDM-E76D/SDM-E96D)

Sie brauchen die digitalen RGB-Signale am DVI-D-Eingangsanschluss für INPUT1 nicht einzustellen.

Wenn Sie Phase, Pitch und Bildposition manuell einstellen, während AUS unter AUTOM. EINST. ausgewählt ist

Bei einigen Eingangssignalen werden mit der automatischen Einstellung der Bildqualität dieses Monitors Bildposition, Phase und Pitch möglicherweise nicht zufrieden stellend eingestellt. In diesem Fall können Sie die Einstellungen manuell vornehmen (Seite 12). Wenn Sie diese Einstellungen manuell vornehmen, werden sie als Benutzermodi im Gerät gespeichert und automatisch abgerufen, wenn am Monitor wieder die gleichen Eingangssignale eingehen.

Hinweise

• Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter ⏻.
• Das Bild flackert während der Einstellung möglicherweise, aber dabei handelt es sich nicht um eine Fehlfunktion. Warten Sie einfach kurz, bis die Einstellung abgeschlossen ist.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie bitte die zugehörige Abhilfemaßnahme unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18 nach.

Wenn UNZULÄSSIGER BEREICH auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Eingangssignal nicht den technischen Daten des Monitors entspricht. Überprüfen Sie Folgendes.

Beispiel

Wenn „xxx.x kHz / xxx Hz“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Monitor die Horizontal- oder Vertikalfrequenz nicht unterstützt.

Die Zahlen geben die Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals an.

Wenn „AUFLÖSUNG > 1.280 × 1.024“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Monitor die Auflösung nicht unterstützt (1.280 × 1.024 oder weniger).

Wenn KEIN EING SIGNAL auf dem Bildschirm erscheint

Diese Meldung gibt an, dass kein Signal eingespeist wird.

Beispiel

IN STROMSPARMODUS

Etwa 5 Sekunden, nachdem die Meldung erscheint, wechselt der Monitor in den Energiesparmodus.

Wenn KABEL NICHT VERBUNDEN auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Videosignalkabel gelöst wurde.

Beispiel

IN STROMSPARMODUS

Etwa 45 Sekunden, nachdem die Meldung erscheint, wechselt der Monitor in den Energiesparmodus.

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu dem angeschlossenen Gerät nach.

Symptom Überprüfen Sie bitte Folgendes
Es wird kein Bild angezeigt.
Die Netzanzeige leuchtet nicht oder die Netzanzeige leuchtet nicht auf, wenn der Netzschalter gedrückt wird.	Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.
KABEL NICHT VERBUNDEN erscheint auf dem Bildschirm.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 6).Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 8).Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht mitgeliefertes Videosignalkabel anschließen, erscheint möglicherweise KABEL NICHT VERBUNDEN auf dem Bildschirm und dann schaltet das Gerät in den Energiesparmodus. Dabei handelt es sich nicht um eine Fehlfunktion.
KEIN EING SIGNAL erscheint auf dem Bildschirm oder die Netzanzeige leuchtet orange.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 6).Achten Sie darauf, dass am Videocingangsanschluss keine Stifte verbogen oder eingedrückt sind.Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 8).■ Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeDer Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.Überprüfen Sie, ob die Grafikkarte korrekt eingebaut ist.Installieren Sie die ncueste Version des Grafikkartentreibers. Oder gleichen Sie die Version der Grafikkarte an das aktuelle Betriebssystem an.Wenn Sie einen Laptop verwenden, stellen Sie am Computer als Ausgang den Videoausgang ein (nähere Informationen zum Einstellen des Videoausgangs erhalten Sie beim Computerhersteller).Überprüfen Sie, ob der Computer eingeschaltet ist.Starten Sie den Computer neu.
UNZULÄSSIGER BEREICH erscheint auf dem Bildschirm.	■ Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeÜberprüfen Sie, ob die Videofrequenz im für den Monitor angegebenen Bereich liegt.Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein:Horizontal: 28–80 kHz (analoges RGB), 28–64 kHz (digitales RGB, nur SDM-E76D/SDM-E96D)Vertical: 56–75 Hz (analoges RGB), 60 Hz (digitales RGB, nur SDM-E76D/SDM-E96D)Auflösung: maximal 1.280 × 1.024 Starten Sie das Betriebssystem im abgesicherten Modus und starten Sie den Computer neu, nachdem Sie die Auflösung eingestellt haben. Wie Sie den abgesicherten Modus einstellen, hängt vom Betriebssystem ab. Nähere Informationen dazu erhalten Sie beim Computerhersteller.
Sie arbeiten mit Windows und haben einen älteren durch diesen Monitor ersetzt.	Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor wieder an und gehen folgendermaßen vor: Wählen Sie in der Liste „Hersteller“ die Option „SONY“ und wählen Sie dann in der Liste „Modelle“ im Geräteauswahlbildschirm von Windows das gewünschte Modell aus. Wenn der Modellname dieses Monitors in der Liste „Modelle“ nicht angezeigt wird, probieren Sie es mit „Plug & Play“.
Sie arbeiten mit einem Macintosh-System.	Wenn Sie einen Macintosh-Adapter (nicht mitgeliefert) verwenden, vergewissern Sie sich, dass dieser und das Videosignalkabel richtig angeschlossen sind.
Das Bild flimmert, springt, oszilliert oder ist gestört.	Stellen Sie Pitch und Phase ein (Seite 12).Schließen Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem anderen Stromkreis, an.Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des Eingangssignals von diesem Monitor unterstützt werden. Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Monitors zu kurz ist.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen.
Das Bild ist verschwommen.	Stellen Sie Helligkeit und Kontrast ein (Seite 11).Stellen Sie Pitch und Phase ein (Seite 12).Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung am Computer auf 1.280 × 1.024 ein.
Doppelbilder sind zu sehen.	Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert oder die Bildgröße ist nicht korrekt.	Stellen Sie Pitch und Phase ein (Seite 12).Stellen Sie die Bildposition ein (Seite 12). Beachten Sie, dass bei bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Das Bild ist zu klein.	Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeStellen Sie die Auflösung am Computer auf 1.280 × 1.024 ein.
Das Bild ist zu dunkel.	Stellen Sie die Helligkeit über das Menü HELLIGKEIT ein (Seite 11).Stellen Sie die Hintergrundbeleuchtung ein (Seite 11).Nach dem Einschalten des Monitors dauert es einige Minuten, bis der Bildschirm hell wird.
Wellenförmige oder elliptische Moiré-Effekte sind sichtbar.	Stellen Sie Pitch und Phase ein (Seite 12).
Die Farbe ist nicht gleichmäßig.	Stellen Sie Pitch und Phase ein (Seite 12).
Weiß sieht nicht weiß aus.	Stellen Sie die Farbtemperatur ein (Seite 13).
Die Bedienelemente am Monitor funktionieren nicht(○) scheint auf dem Bildschirm).	Wenn die Menüsperre auf EIN gesetzt ist, setzen Sie sie auf AUS (Seite 15).
Der Monitor schaltet sich nach einer Weile aus.	Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Monitor verursachte ProblemeDeaktivieren Sie die Energiesparfunktion des Computers.
Die auf dem Menübildschirm angezeigte Auflösung ist nicht korrekt.	Je nach Grafikkarteneinstellung entspricht die auf dem Menübildschirm angezeigte Auflösung nicht der Auflösung, die am Computer eingestellt ist.

Lässt sich ein Problem mit den oben angegebenen Maßnahmen nicht beheben, wenden Sie sich an einen autorisierten Sony-Händler. Halten Sie die folgenden Informationen bereit:

• Modellname: SDM-E76A, SDM-E96A, SDM-E76D oder SDM-E96D
• Seriennummer
  • Detaillierte Beschreibung des Problems
  • Kauf datum
• Modellbezeichnung und technische Daten des Computers und der Grafikkarte

Technische Daten

SDM-E76A

LCD-Bildschirm Bildschirmtyp: a-Si-TFT-

Aktivmatrix

Bildgröße: 17,0 Zoll

Eingangssignalformat RGB-Betriebsfrequenz*

Auflösung Horizontal: max. 1.280 Punkte

Vertikal: max. 1.024 Zeilen

Eingangssignalpegel Analoges RGB-Videosignal

0,7 Vp-p, 75 Ω, positiv

SYNC-Signal

TTL-Pegel, 2,2 kΩ,

positiv oder negativ

(separates horizontales und

vertikales Signal)

Betriebsspannung 100–240 V, 50–60 Hz,

max. 1,0 A

Betriebstemperatur 5–35

°C

Abmessungen (Breite/Höhe/Tiefe)

Bildschirm (5°):

ca. 382 × 403,2 × 193,2 mm

Gewicht ca. 4,5 kg

Plug & Play DDC2B

Zubehör Erläuterungen dazu finden Sie auf

Seite 6.

SDM-E96A

LCD-Bildschirm Bildschirmtyp: a-Si-TFT-

Aktivmatrix

Bildgröße: 19,0 Zoll

Eingangssignalformat RGB-Betriebsfrequenz*

Auflösung Horizontal: max. 1.280 Punkte

Vertical: max. 1.024 Zeilen

Eingangssignalpegel Analoges RGB-Videosignal

0,7 Vp-p, 75 Ω, positiv

SYNC-Signal

TTL-Pegel, 2,2 kΩ,

positiv oder negativ

(separates horizontales und

vertikales Signal)

Betriebsspannung 100–240 V, 50–60 Hz,

max. 1,0 A

Betriebstemperatur 5–35

°C

Abmessungen (Breite/Höhe/Tiefe)

Bildschirm (5°):

ca. 420 × 433,1 × 193,2 mm

Gewicht ca. 5,5 kg

Plug & Play DDC2B

Zubehör Erläuterungen dazu finden Sie auf

Seite 6.

* Empfohlene Werte für das horizontale und vertikale Timing

- Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8% des horizontalen Gesamt-Timing oder bei 0,8 μSek. liegen, je nachdem, welcher Wert höher ist.

• Die horizontale Austastbreite sollte über 2,5 μSek. liegen.

• Die vertikale Austastbreite sollte über 450 μSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

SDM-E76D

LCD-Bildschirm Bildschirmtyp: a-Si-TFT-

Aktivmatrix

Bildgröße: 17,0 Zoll

Eingangssignalformat RGB-Betriebsfrequenz*

Auflösung Horizontal: max. 1.280 Punkte

Vertical: max. 1.024 Zeilen

Eingangssignalpegel Analoges RGB-Videosignal

0,7 Vp-p, 75 Ω, positiv

SYNC-Signal

TTL-Pegel, 2,2 kΩ,

positiv oder negativ

(separates horizontales und

vertikales Signal)

Digitales RGB-Signal (DVI): TMDS

(einfache Verbindung)

Betriebsspannung 100–240 V, 50–60 Hz,

max. 1,0 A

Betriebstemperatur 5–35 °C

Abmessungen (Breite/Höhe/Tiefe)

Bildschirm (5°):

ca. 382 × 403,2 × 193,2 mm

Gewicht ca. 4,5 kg

Plug & Play DDC2B

Zubehör Erläuterungen dazu finden Sie auf

Seite 6.

SDM-E96D

LCD-Bildschirm Bildschirmtyp: a-Si-TFT-

Aktivmatrix

Bildgröße: 19,0 Zoll

Eingangssignalformat RGB-Betriebsfrequenz*

Auflösung Horizontal: max. 1.280 Punkte

Vertical: max. 1.024 Zeilen

Eingangssignalpegel Analoges RGB-Videosignal

0,7 Vp-p, 75 Ω, positiv

SYNC-Signal

TTL-Pegel, 2,2 kΩ,

positiv oder negativ

(separates horizontales und

vertikales Signal)

Digitales RGB-Signal (DVI): TMDS

(einfache Verbindung)

Betriebsspannung 100–240 V, 50–60 Hz,

max. 1,0 A

Betriebstemperatur 5–35 °C

Abmessungen (Breite/Höhe/Tiefe)

Bildschirm (5°):

ca. 420 × 433,1 × 193,2 mm

Gewicht ca. 5,5 kg

Plug & Play DDC2B

Zubehör Erläuterungen dazu finden Sie auf

Seite 6.

* Empfohlene Werte für das horizontale und vertikale Timing

• Das horizontale Synchronbreitenverhältnis sollte bei mehr
  als 4,8% des horizontalen Gesamt-Timing oder bei 0,8 μSek.
  liegen, je nachdem, welcher Wert höher ist.
  • Die horizontale Austastbreite sollte über 2,5 μSek. liegen.
  • Die vertikale Austastbreite sollte über 450 μSek. liegen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

TCO'03 Eco-document

Energisparfunktion 15

Bildskärmens baksida

Bildskärmens ⏻ strömindikator lyser grönt.

Technische kenmerken....16

Technische gegevens ....20

Als de automatische startmodus loopt:

Technische kenmerken

Energiespaarfunctie
