HASZNÁLATI ÚTMUTATÓ Bravia KD55X8505B SONY

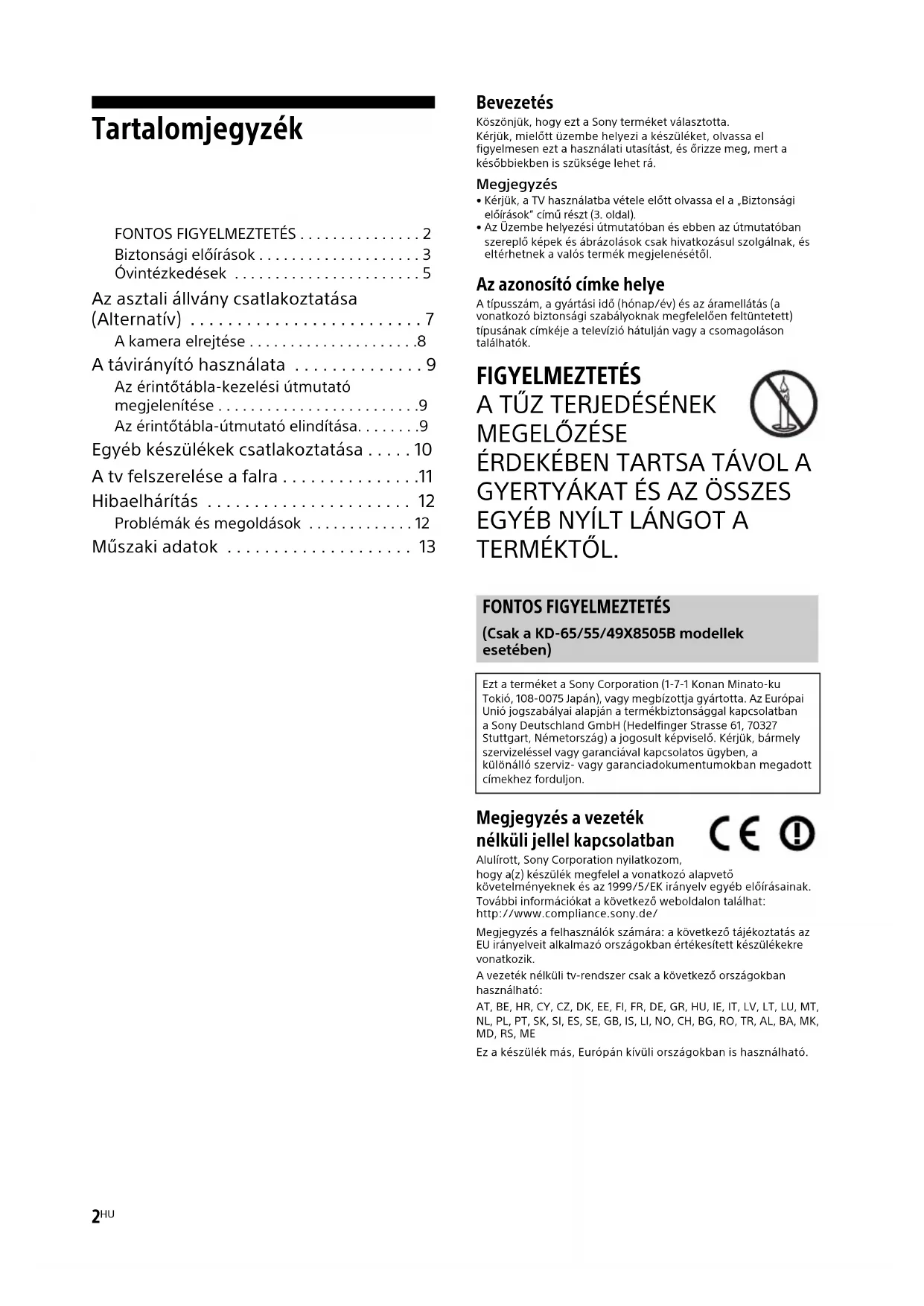

• Biztonsági előírások p. 3
• Óvintézkedések p. 5
• Az asztali állvány csatlakoztatása (Alternatív) p. 7
• A kamera elrejtése p. 8
• A távirányító használata p. 9
• Az érintőtábla-kezelési útmutató megjelenítése p. 9
• Az érintőtábla-útmutató elindítása p. 9
• Egyéb készülékek csatlakoztatása p. 10
• A tv felszerelése a falra p. 11
• Hibaelhárítás p. 12
• Problémák és megoldások p. 12
• Műszaki adatok Bevezetés Köszönjük, hogy ezt a Sony terméket választotta. Kérjük, mielőtt üzembe helyezi a készüléket, olvassa el figyelmesen ezt a használati utasítást, és őrizze meg, mert a későbbiekben is szüksége lehet rá.Megjegyzés• Kérjük, a TV használatba vétele előtt olvassa el a „Biztonsági előírások” című részt (3. oldal). • Az Üzembe helyezési útmutatóban és ebben az útmutatóban szereplő képek és ábrázolások csak hivatkozásul szolgálnak, és eltérhetnek a valós termék megjelenésétől. Az azonosító címke helye A típusszám, a gyártási idő (hónap/év) és az áramellátás (a vonatkozó biztonsági szabályoknak megfelelően feltüntetett) típusának címkéje a televízió hátulján vagy a csomagoláson találhatók. FIGYELMEZTETÉS p. 13

GYERTYÁKAT ÉS AZ ÖSSZES

EGYÉB NYÍLT LÁNGOT A TERMÉKTŐL. Megjegyzés a vezeték nélküli jellel kapcsolatban Alulírott, Sony Corporation nyilatkozom, hogy a(z) készülék megfelel a vonatkozó alapvető követelményeknek és az 1999/5/EK irányelv egyéb előírásainak. További információkat a következő weboldalon találhat: http://www.compliance.sony.de/Megjegyzés a felhasználók számára: a következő tájékoztatás az EU irányelveit alkalmazó országokban értékesített készülékekre vonatkozik.A vezeték nélküli tv-rendszer csak a következő országokban használható:AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, MEEz a készülék más, Európán kívüli országokban is használható.

FONTOS FIGYELMEZTETÉS

(Csak a KD-65/55/49X8505B modellek esetében)Ezt a terméket a Sony Corporation (1-7-1 Konan Minato-ku Tokió, 108-0075 Japán), vagy megbízottja gyártotta. Az Európai Unió jogszabályai alapján a termékbiztonsággal kapcsolatban a Sony Deutschland GmbH (Hedelfinger Strasse 61, 70327 Stuttgart, Németország) a jogosult képviselő. Kérjük, bármely szervizeléssel vagy garanciával kapcsolatos ügyben, a különálló szerviz- vagy garanciadokumentumokban megadott címekhez forduljon.HU

FIGYELMEZTETÉS Az elemeket ne tegye ki túlságosan magas hőmérsékletnek, például napfénynek, tûznek vagy hasonló hatásnak. Üzembe helyezés, beállítás Tûz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a tv-készüléket az alábbi utasításoknak megfelelően helyezze üzembe és használja. Üzembe helyezés

• A tv-készüléket egy könnyen elérhető hálózati aljzat közelébe helyezze.

• Helyezze a tv-készüléket stabil, sík felületre, hogy megelőzze annak leesését, ami személyi sérülést okozhatna, vagy a tv- készülék megrongálódását.

• Helyezze a tv-készüléket egy olyan helyre, ahonnan nem lehet lerántani, lelökni vagy feldönteni.

• Helyezze el úgy a tv-készüléket, hogy a tv asztali állványa nem lógjon túl a tv-állványon (nincs mellékelve). Ha az asztali állvány túllóg tv-állványon, az a tv-készülék eldőlését vagy leesését okozhatja, ami személyi sérülést vagy a tv megrongálódását eredményezheti.

• A készülék falra szerelését szakemberrel végeztesse!

• Biztonsági okokból, határozottan javasolt az eredeti Sony tartozékok használata, közöttük a következők: Fali konzol SU-WL450

• A fali konzolt a fali konzolhoz mellékelt csavarokkal rögzítse a TV-készülékhez. A mellékelt csavarok kialakítása az ábrának megfelelő, a fali konzol csatlakozófelületétől mérve. A csavarok hossza és átmérője a fali konzol modelljétől függően különböző. A mellékelt csavarok helyett más csavarok használata a tv- készülék belső sérülését eredményezheti, illetve a készülék leesését stb. okozhatja. Szállítás

• A készülék szállítása előtt szüntesse meg a készülék összes csatlakozását.

• A készülék szállításához legalább két ember szükséges.

• Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra szerint kell megfogni. Ne gyakoroljon nyomást az LCD- képernyőre és a képernyőt körülvevő keretre.

• Amikor szállítja a készüléket, ne tegye ki ütődésnek vagy erős rázkódásnak.

• Ha a készüléket szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába. A felborulás megakadályozása

• Mindenképpen erős kábelt használjon, amely elbírja a tv súlyát. Szellőzés

• Soha ne takarja el a készülék szellőzőnyílásait, illetve ne tegyen semmit a készülékbe.

• Az alábbi ábrán látható mértékû helyet hagyjon a készülék körül.

• Határozottan javasolt Sony fali konzol használata, a megfelelő szellőzés biztosítása érdekében. Falra szerelve Állványon történő használat esetén

• A megfelelő szellőzés biztosítása, és por vagy szennyeződés felhalmozódásának megelőzése érdekében: Ne üzemeltesse a készüléket a hátára vagy az oldalára fordítva. Ne üzemeltesse a készüléket zárt polcon, ágyra vagy takaróra helyezve, illetve szekrényben. Ne takarja le a készüléket függönnyel vagy hasonló textíliával, illetve újsággal vagy hasonló anyaggal. Ne üzemeltesse a készüléket az alábbi módokon. Biztonsági előírások Csavar (a fali konzolhoz mellékelve) Fali konzol 8 mm - 12 mm A TV hátulnézete 30 cm 10 cm 10 cm 10 cm Legalább ennyi helyet hagyjon a készülék körül. 30 cm 10 cm 10 cm Legalább ennyi helyet hagyjon a készülék körül. 6 cm A légáramlás gátolt. Fal Fal4

Hálózati csatlakozóvezeték A tûz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a hálózati csatlakozóvezetéket az alábbi utasításoknak megfelelően használja: Csak a Sony által gyártott hálózati csatlakozóvezetéket használjon, ne használja más gyártókét. Ütközésig tolja a csatlakozódugaszt a hálózati aljzatba. A tv-készüléket csak 220–240 V-os váltóáramú hálózatról üzemeltesse. Egyéb vezetékek csatlakoztatása előtt, a biztonsága érdekében, mindig húzza ki a hálózati csatlakozóvezetéket. Ügyeljen rá, hogy lábai ne akadjanak a vezetékekbe. Húzza ki a hálózati csatlakozóvezetéket a hálózati aljzatból, mielőtt a készüléken javítást végez vagy mozgatja azt. A hálózati csatlakozóvezetéket tartsa távol mindenféle hőforrástól. Rendszeresen húzza ki és tisztítsa meg alaposan a csatlakozódugaszt. Ha a dugasz beszennyeződik, az magába szívhatja a nedvességet, ami a szigetelési tulajdonságok romlásához vezethet, és ez tüzet okozhat. Megjegyzés

• A mellékelt hálózati csatlakozóvezetéket ne használja más készülékhez.

• A vezetéket nem szabad túlzott mértékben megszorítani, meghajlítani vagy megcsavarni. A belső érpár csupaszolódhat vagy elszakadhat.

• A hálózati csatlakozóvezetéket nem szabad átalakítani.

• Ne helyezzen semmilyen nehéz tárgyat a hálózati csatlakozóvezetékre.

• Kihúzásnál soha ne magát a vezetéket húzza, hanem a csatlakozódugaszt.

• Ügyeljen arra, hogy ne csatlakoztasson túl sok készüléket ugyanahhoz a hálózati aljzathoz.

• Soha ne használjon szakszerûtlenül felszerelt hálózati aljzatot. Tilos a készülék használata! Ne helyezze üzembe, és ne használja a tv-készüléket az alábbiakban felsorolt helyeken, környezetekben vagy alkalmakkor. Ellenkező esetben a készülék meghibásodhat, tüzet, áramütést, anyagi kárt vagy sérülést okozhat. Elhelyezés:

• Kültéren (közvetlen napsugárzásnak kitett helyen), tengerparton, hajón vagy más vízi jármûvön, jármûben, egészségügyi intézményekben, instabil helyen, víz közelében, esőben, nedves vagy füstös környezetben tilos.

• Ha a televíziókészüléket egy nyilvános fürdő vagy termálvíz öltözőjében szerelik fel, a televíziókészüléket károsíthatja a levegőben megtalálható kén és más anyagok.

• A legjobb képminőség érdekében ne tegye ki a képernyőt közvetlen megvilágításnak vagy napfénynek.

• Kerülje a televíziókészülék hideg helyiségből meleg helyiségbe történő áthelyezését. A hirtelen hőmérséklet-változások páralecsapódást okozhatnak. Ez pedig a televíziókészüléken rossz minőségû képet vagy színeket okozhat. Ha ez bekövetkezne, hagyjon időt a párának a teljes elpárolgásra, mielőtt bekapcsolná a televíziókészüléket. Környezet:

• Forró, párás vagy túlzottan poros környezetben; ahol rovarok juthatnak a belsejébe; ahol rázkódásnak van kitéve, gyúlékony anyagok (pl. gyertya stb.) közelében. Ne tegye ki a tv-készüléket csepegő vagy fröccsenő víz hatásának, és ne helyezzen vízzel telt tárgyakat (pl. vázát) a tv-készülékre.

• Ne szerelje fel a televíziókészüléket párás vagy poros helyen, vagy olyan helyiségben, ahol olajos füst vagy gőz található a levegőben (főzőasztalok vagy párologtatók közelében). Ez tûzhöz, áramütéshez vagy a készülék elgörbüléséhez vezethet.

• A televíziókészüléket ne állítsa fel szélsőséges hőmérsékletnek, például közvetlen napsütésnek kitett helyen, fûtőtest vagy meleglevegő-befúvó közelében. Ilyen esetben a televíziókészülék túlmelegedhet, a burkolata deformálódhat és/ vagy a televíziókészülék meghibásodhat. Alkalom:

• Ne használja nedves kézzel, eltávolított készülékházzal; ne használja olyan kiegészítő berendezésekkel, amelyet a gyártó nem javasolt. Villámlással kísért vihar esetén húzza ki a készüléket a hálózati aljzatból, és távolítsa el az antennavezetéket is.

• Ne szerelje fel a készüléket olyan módon, hogy az akadályozza a közlekedést. Ez a televíziókészülék károsodását vagy személyi sérülést okozhatja, ha egy személy vagy egy tárgy beleütközik. Letört darabok:

• Ne dobjon semmit a tv-készüléknek. Az ütéstől a képernyő üvege betörhet, és komoly sérüléseket okozhat.

• Ha a készülék felülete megreped, ne érintse meg addig, amíg meg nem szüntette a hálózati vezeték csatlakozását. Ellenkező esetben áramütést szenvedhet. Ha a készüléket nem használja

• Környezetvédelmi és biztonsági okokból javasoljuk, hogy áramtalanítsa teljesen a készüléket, ha hosszabb ideig nem használja azt.

• A tv-készülék kikapcsolt állapotban is feszültség alatt áll, amíg a hálózati aljzathoz csatlakozik. A készülék áramtalanításához, húzza ki a hálózati csatlakozóvezetéket a hálózati aljzatból.

• Elképzelhető, hogy némely tv-készülék bizonyos funkcióinak helyes mûködéséhez szükséges, hogy a készüléket készenléti üzemmódban hagyja. A gyermekekre vonatkozóan

• Ne engedje, hogy a gyerekek felmásszanak a készülékre.

• A kisméretû tartozékokat tartsa gyermekek elől elzárva, nehogy véletlenül lenyeljék azokat. Ha a következő problémák merülnek fel... Kapcsolja ki a tv-készüléket, és azonnal húzza ki a hálózati csatlakozóvezetéket, amikor a következő problémák valamelyikét tapasztalja. Lépjen kapcsolatba egy Sony márkaszervizzel, és vizsgáltassa meg a készüléket szakemberrel. Amikor: A hálózati csatlakozóvezeték megsérült. A csatlakozódugasz nem illeszkedik tökéletesen a hálózati aljzatba. A tv-készülék megsérült, mert elejtették, megütötték vagy valamit nekidobtak. Valamilyen folyadék vagy szilárd tárgy kerül a készülék valamely nyílásába. Az LCD-monitor hőmérséklete Ha az LCD-monitort hosszú ideig használja, a panel környezete felmelegszik. Ezt érezheti, ha odanyúl a kezével.HU

• Egyes nézők a 3D videoképek megtekintése és a térhatású 3D játékok használata során kényelmetlen érzést (például a szem túlerőltetését, fáradását vagy émelygést) tapasztalhatnak. A Sony azt javasolja, hogy a 3D videoképek megtekintése vagy a térhatású 3D játékok használata során minden néző tartson rendszeres szüneteket. A szükséges szünetek hossza és gyakorisága személyenként eltérhet. A legjobb megoldást a felhasználónak kell megtalálnia. Ha kényelmetlen érzést tapasztal, függessze fel a 3D videoképek megtekintését és a térhatású 3D játékok használatát, amíg a kellemetlen érzés el nem múlik, és szükség esetben forduljon orvoshoz. Tekintse át a tv-készülékkel együtt használt más eszközök és adathordozók (i) használati útmutatóját és (ii) webhelyünk (http://support. sony-europe.com/) legfrissebb információit. A kisgyermekek látása (különösen a hat évesnél fiatalabb gyermekek esetében) még fejlődésben van. Mielőtt kisgyermekének engedélyezné a 3D videoképek vagy térhatású 3D játékok megtekintését, forduljon orvosához (gyermekorvosához vagy szemészéhez). A felnőtteknek a kisgyermekek felügyelete során kell meggyőződniük arról, hogy a fenti ajánlásokat betartják-e.

• A 3D szemüveget ne használja, ne tárolja és ne hagyja magas hőmérsékletnek kitett helyeken, például tűző napon vagy napon álló autóban.

• A szimulált 3D funkció használata esetén vegye figyelembe, hogy a televízió által végzett konverzió miatt a megjelenő kép különbözik az eredetitől.

• A tv-készüléket közepes megvilágítás mellett nézze, mert a túl gyenge fénynél történő tv-nézés, vagy hosszú ideig történő használat megerőlteti szemeit.

• Fejhallgató használata esetén kerülje a túl nagy hangerőt, mert károsodhat a hallása. LCD-képernyő

• Annak ellenére, hogy az LCD-képernyőt nagypontosságú technológiával gyártják, és a képpontok legalább 99,99%-a mûködőképes, fekete vagy világos (piros, kék, zöld) pontok jelenhetnek meg tartósan a képernyőn. Ez az LCD-képernyő szerkezeti jellemzője, és nem jelent hibás mûködést.

• Ne nyomja vagy karcolja meg a képernyő felületét, és ne helyezzen semmilyen tárgyat a készülék tetejére. A megjelenítés egyenetlenné válhat, és az LCD-képernyő megsérülhet.

• Ha a készüléket hideg helyen üzemelteti, a kép elmosódottá válhat, vagy a képernyő elsötétülhet. Ez nem hibajelenség. A jelenség megszûnik, amint a hőmérséklet emelkedik.

• Ha hosszabb ideig állóképet jelenít meg a képernyőn, szellemkép jelenhet meg. Ez pár pillanat múlva eltûnik.

• A készülék üzemeltetése közben a képernyő és a készülékház felmelegedhet. Ez nem hibajelenség.

• Az LCD-képernyő kis mennyiségû folyadékkristályt tartalmaz. Kövesse a helyi előírásokat és szabályozásokat hulladékként történő elhelyezéskor. A készülék képernyőjének és házának kezelése és tisztítása A tisztítás megkezdése előtt húzza ki a készülék hálózati csatlakozóvezetékét az aljzatból. Az anyagok, illetve a képernyő bevonatának károsodását elkerülendő tartsa be az alábbi óvintézkedéseket.

• A képernyő és a készülékház portalanításához használjon puha tisztítókendőt. Ha a port nem lehet letörölni, nedvesítse meg a tisztítókendőt enyhe mosószeres oldattal.

• Ne permetezzen vizet vagy tisztítószert közvetlenül a tv-készülékre. Beszivároghat a képernyő aljába vagy a külső alkatrészekbe, illetve a tv-készülék belsejébe juthat, és a tv-készülék károsodását okozhatja.

• Soha ne használjon súrolóeszközt, lúgos vagy savas tisztítószert, súrolóport, illetve oldószert, például alkoholt, benzint, hígítót vagy rovarirtót. Ezek az anyagok károsíthatják a képernyő és a készülékház felületét.

• A megfelelő szellőzés biztosítása érdekében javasoljuk a szellőzőnyílások rendszeres porszívózását.

• A hangszóró tisztítása vagy karbantartása során a készülék sérülésének elkerülése érdekében ne alkalmazzon túl nagy erőt. Külső készülékek

• Tartsa távol a tv-készüléktől a külön megvásárolható készülékeket vagy bármely eszközt, amely elektromágneses sugárzást bocsát ki. Ellenkező esetben torzult kép vagy zaj jelentkezhet.

• Ezt a termék a tesztelések alapján az EMC-irányelvben meghatározott korlátokon belül esik, ha 3 méternél rövidebb jelkábellel használják. Javaslatok az F típusú csatlakozóhoz A belső vezeték legfeljebb 1,5 mm-re állhat ki a csatlakozó részből. Figyelmeztetés a távvezérlő használatával kapcsolatban

• Győződjön meg arról, hogy a mellékelt elemeket megfelelő polaritással helyezi be a távvezérlőbe.

• Ne használjon együtt régi és új, illetve eltérő típusú elemeket.

• Gondoskodjon a kimerült elemek környezetbarát elhelyezéséről. Bizonyos régiókban törvény szabályozza az elemek hulladékként történő elhelyezését. Lépjen kapcsolatba a helyi hatóságokkal.

• Óvatosan kezelje a távvezérlőt. Ne ejtse le, ne lépjen rá és ne öntsön rá semmilyen folyadékot.

• Ne helyezze a távvezérlőt hőforrás közelébe, ne tegye ki közvetlen napfény hatásának, és ne tárolja nyirkos helyiségben. Az egység vezeték nélküli funkciója

• Ne használja a készüléket egészségügyi berendezések (szívritmusszabályozó stb.) közelében, mert ilyen esetben ezek hibásan mûködhetnek.

• Bár a készülék kódolt jeleket ad/vesz, ügyeljen a jogosulatlan lehallgatásra. Az ebből eredő problémákért nem vállalunk felelősséget. A tv-készülék elhelyezése hulladékként Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben) Ez a szimbólum a készüléken vagy a csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként. Kérjük, hogy az elektromos és elektronikai hulladék gyûjtésére kijelölt gyûjtőhelyen adja le. A feleslegessé vált termék helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyûjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta. Óvintézkedések Legfeljebb 1,5 mm (Az F típusú csatlakozó referenciaábrája) Legfeljebb 7 mm6

Feleslegessé vált elemek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben) Ez a szimbólum az elemen vagy annak csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként. Egyes elemeken vagy azok csomagolásán ez a szimbólum együtt szerepelhet a higany (Hg) vagy az ólom (Pb) vegyjelével akkor, ha az elem 0,0005%-nál több higanyt vagy 0,004%-nál több ólmot tartalmaz. Kérjük, hogy azt a használt elemek gyûjtésére kijelölt gyûjtőhelyen adja le. A feleslegessé vált elemek helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. Olyan berendezéseknél alkalmazott elemeket, ahol biztonsági, teljesítményi, illetve adatok megőrzése érdekében elengedhetetlen az energiaellátás folyamatosságának biztosítása, csak az arra felkészült szerviz állomány cserélheti ki. Beépített elem esetén, hogy biztosítható legyen az elem megfelelő kezelése, a termékének elhasználódásakor jutassa el azt az arra kijelölt elektromos és elektronikus hulladékgyûjtő pontra. Minden más elem esetén kérjük, hogy tanulmányozza, milyen módon lehet biztonságosan az elemet a készülékből eltávolítani. Az elemet a használt elemek megfelelő begyûjtőhelyén adja le. A termék újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyûjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta.7

Az asztali állvány csatlakoztatása (Alternatív) A szélsőről a középső helyzetre módosíthatja az asztali állványt a következő utasítások követésével.

5 A bal oldalon ismételje meg az 1.-4. lépést. Megjegyzés

• A szerelés elvégzéséhez legalább két ember szükséges.• Gondoskodjon arról, hogy semmilyen tárgy ne legyen a tv előtt. Középső helyzet Vastag párna 1,5 N∙m {15 kgf∙cm} Infravörös érzékelő 3D vezérlő (csak KD-70X8505B)8

A kábelek kötegelése

*Ha az asztali állvány a középső helyzetben van csatlakoztatva, akkor bármelyik furatot választhatja a kábeltartó csatlakoztatásához.Ha nem kívánja használni a kamerát, az ábrán látható módon rejtheti el. A kamera elrejtése

A távirányító használata A tv-t a mellékelt Touchpad távoli vezérlés vagy IR (infravörös) távirányító használatával vezérelheti. Megjegyzés• A Touchpad távoli vezérlés csak regisztráció után használható a tv-készülékkel. A Touchpad távoli vezérlés regisztrálásához nyomja meg a HOME gombot, majd válassza a [Beállítások] t [Rendszerbeállítások] t [Touchpad távoli vezérlés beállítása] lehetőséget. Az érintőtábla-kezelési útmutató lehetővé teszi, hogy megtekintse azokat a fő mozdulatparancsokat, amelyek az adott tv- képernyőn elérhetők. 1 Ha megérinti az érintőtáblát, és a közepén tartja az ujját, megjelenik az érintőtábla-kezelési útmutató. 1 Nyomja meg a HOME gombot. 2 Az ujját húzva válassza ki a [Súgó] elemet, majd nyomja meg az érintőtáblát. 3 Felfelé vagy lefelé húzva válassza ki a [Touchpad útmutató] elemet, majd nyomja meg az érintőtáblát. Kövesse a képernyőn megjelenő utasításokat. Megjegyzés• A Touchpad útmutatót úgy is elindíthatja, ha megnyomja a HOME gombot, majd a [Beállítások] t [Rendszerbeállítások] t [Touchpad beállításai] t [Útmutató indítása] lehetőséget választja. Az érintőtábla-kezelési útmutató megjelenítése Touchpad távoli vezérlésInfravörös távirányító Az érintőtábla-útmutató elindítása10

Egyéb készülékek csatlakoztatása A csatlakozásokkal kapcsolatban további információkat az i-Manual kézikönyvben talál. Megjegyzés

• HDMI-csatlakozás esetén a 4K készülékeket (4K médialejátszó, 4K beltéri egység stb.) a tv HDMI IN 2 vagy HDMI IN 1 csatlakozójához csatlakoztassa a szerzői jogi védelem alatt álló tartalmak lejátszásához. MHL-eszköz csatlakoztatása A tv-készülék a fénykép-/zene-/videofájlok lejátszásával egy időben a csatlakoztatott MHL- kompatibilis eszköz töltését is végzi. A tv- készülék távvezérlőjének használatával vezérelheti a csatlakoztatott MHL-kompatibilis eszközt. Megjegyzés
• Ha az [Auto. bemenetek módosítása (MHL)] funkció beállítása [Be], a televízió más bemenetekről automatikusan a HDMI IN 2/MHL vagy a HDMI IN 4/MHL üzemmódra vált, ha MHL-kompatibilis eszközt csatlakoztat a HDMI IN 2/MHL vagy a HDMI IN 4/MHL csatlakozóhoz. Az [Auto. bemenetek módosítása (MHL)] funkció elérhetősége attól függ, hogy az MHL-kompatibilis eszköz támogatja-e ezt a funkciót.• Ha az [MHL-eszköz töltése készenléti módban] funkció beállítása [Be], akkor az MHL-kompatibilis eszköz töltése akkor is folytatódik, ha a tv-készülék készenléti üzemmódban van.• Csatlakoztassa a 4K okostelefont vagy mobileszközt a HDMI IN 2/MHL csatlakozóhoz.• Használjon MHL-emblémával ellátott, jóváhagyott MHL 3 kábelt a 4K okostelefonok vagy mobileszközök csatlakoztatásához. 900 mA MAX 5 V 900 mA MAX 5 V Használjon MHL- emblémával ellátott, jóváhagyott MHL 3 kábelt (nincs mellékelve) MHL 3 eszköz Használjon MHL- emblémával ellátott, jóváhagyott MHL 2 kábelt (nincs mellékelve) MHL 2 eszköz11

A tv felszerelése a falra A tv-készülék használati útmutatója csak a tv-készülék falra történő felszerelésének előkészületeire vonatkozó lépéseket tartalmazza. Vásárlóink figyelmébe: Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését. Sony viszonteladók és alvállalkozók figyelmébe: A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartson be minden biztonsági óvintézkedést. A tv-készülék falra szereléséhez használja az SU-WL450 fali konzolt (nincs mellékelve). A fali konzol felszerelésekor olvassa el a fali konzolhoz mellékelt Kezelési utasítást és Felszerelési útmutatót is.Megjegyzés• Az eltávolított csavarokat biztos helyen, gyermekek elől elzárva tárolja. 1 Távolítsa el a csavarokat a tv-készülék hátuljáról. Az Ön TV-készülékének fali konzolra szerelésével kapcsolatos útmutatást a következő honlapon találja: www.sony.eu/tv/wall-mount-bracket-manualA készülék felszerelése megfelelő szaktudást igényel, különösen a tv-készülék súlyát tartó fal teherbírásának megállapítását illetően. A készülék falra rögzítését mindig bízza Sony viszonteladóra vagy alvállalkozóra, és szereléskor ügyeljen a biztonságra. A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből eredő személyi sérülésekért vagy anyagi károkért.

Hibaelhárítás Ha a világítás LED vörösen villog, számolja meg, hogy hányszor villan fel (a villanások között három másodperc van). Ha a világítás LED vörösen villog, állítsa alaphelyzetbe a tv-készüléket a hálózati vezeték leválasztásával a tv-készülékről két percre, majd kapcsolja be a tv-készüléket. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a forgalmazóval vagy a Sony szervizközponttal, és mondja el, hogy a világítás LED hányszor villan fel vörösen (a villanások között három másodperc van). Nyomja meg az / gombot a tv-készüléken a kikapcsoláshoz, távolítsa el a hálózati vezetéket, és értesítse a forgalmazót vagy a Sony szervizközpontot. Ha a világítás LED nem villog, ellenőrizze a hibalehetőségeket az alábbi táblázatban. Az öndiagnózis végrehajtásához elolvashatja az i-kézikönyv [Hibaelhárítás] szakaszát is a [Súgó] t [Ügyféltámogatás] t [Öndiagnosztika] lehetőség kiválasztásával. Ha a probléma továbbra is fennáll, javíttassa meg a TV-t egy szakemberrel. Problémák és megoldások Nincs kép (a képernyő sötét), nincs hang. Ellenőrizze az antenna/kábeltelevíziós kábel csatlakozását. Csatlakoztassa a tv-készüléket a hálózati feszültségre, majd nyomja meg a tv vagy a távvezérlő / gombját. Egyes műsorok nem rögzíthetők. Ellenőrizze az antenna. Elképzelhető, hogy zárlatos a műholdkábel, esetleg a kábel nincs megfelelően csatlakoztatva. Ellenőrizze a kábel csatlakozását, és a hálózati tápellátás be-/kikapcsolójával kapcsolja ki, majd kapcsolja be újra a televíziókészüléket. A megadott frekvencia kívül esik a tartományon. Lépjen kapcsolatba a befogott műhold műsorszolgáltató vállalatával. Nem található Kábel tv-s szolgáltatás (műsor). Ellenőrizze a kábelek csatlakozását vagy a hangolási konfigurációt. A [Digitális automatikus hangolás] megkísérléséhez válassza az [Földi sugárzású] lehetőséget a [Kábel] helyett. A távvezérlő nem működik. Cserélje ki az elemeket. Lehetséges, hogy a tv-készüléke SYNC üzemmódban van. Nyomja meg a vezérlősávot (….), és balra vagy jobbra húzva válassza ki a [SYNC MENU] elemet, majd nyomja meg az érintőtáblát. A tv vezérléséhez válassza a [Tv-vezérlés] menüt, majd a [Főmenü] vagy az [Opciók] lehetőséget. Infravörös távirányító használatakor a tv vezérléséhez nyomja meg a SYNC MENU gombot, válassza a [Tv-vezérlés] menüt, majd a [Főmenü] vagy az [Opciók] lehetőséget. Elfelejtette a [Gyermekzár] jelszavát. Írja be a 9999 PIN-kódot. (A 9999 PIN-kódot mindig elfogadja a készülék.) A tv-készülék környezete felmelegszik. Ha a tv-készüléket hosszú ideig használja, a környezete felmelegszik. Ezt érezheti, ha odanyúl a kezével. Megakadt hang vagy kép, üres képernyő, vagy a tv-készülék nem reagál a tv-készülék vagy a távirányító gombjaira. Hajtsa végre a tv-készülék alaphelyzetbe állítását. Ehhez húzza ki két percre az AC hálózati kábelt, majd csatlakoztassa újra. Nem találja a /, CH+/–, +/–, ///, , vagy HOME gombot a TV-n. A TV gombjainak helyével kapcsolatban tekintse meg az alábbi ábrát. A világítás LED világít. Ha nem szeretné, hogy a világítás LED világítson, kikapcsolhatja. Nyomja meg a HOME gombot, majd válassza a [Beállítások] t [Rendszerbeállítások] t [Általános beállítások] t [Világítás LED] t [Ki] lehetőséget. Másik lehetőségként nyomja meg az OPTIONS gombot, majd válassza a [Világítás LED] t [Ki] lehetőséget. A TV hátulnézeteHU

Nem lehet csatlakozni a vezeték nélküli útválasztóhoz a WPS segítségével. WEP biztonság használata esetén válassza az [Egyszerű] t [Wi-Fi] t [Csatlakozás keresési lista alapján] lehetőséget. Ezután válassza ki annak a hálózatnak a nevét (SSID), amelyhez csatlakozni kíván. A hálózati beállításokban nem található a kért hálózati név. Válassza a [[Kézi beírás]] lehetőséget, és nyomja meg a gombot a hálózati név megadásához. Műszaki adatok A forgalomba hozó tanúsítja, hogy a KD-65X8505B, KD-55X85055B, KD-49X8505B típusú készülékek a 2/1984. (III. 10.) számú BkM- IpM együttes rendeletben előírtak szerint megfelelnek a következő műszaki jellemzőknek. Rendszer Megjelenítő típusa LCD (folyadékkristályos kijelző) megjelenítő, LED-es háttér-megvilágítás tv-rendszer Analóg: Az ország-/régióválasztástól függően: B/G, D/K, L, I, M Digitális: DVB-T/DVB-C DVB-T2 Műhold: DVB-S/DVB-S2 Szín-, videorendszer Analóg: PAL, SECAM, NTSC3.58, NTSC4.43 Digitális: Tekintse meg az i-Manual kézikönyvet. Fogható csatornák Analóg: UHF/VHF/kábel, az ország-/ régióválasztástól függően. Digitális: UHF/VHF/kábel, az ország-/ régióválasztástól függően. Műhold: 950-2 150 MHz KF frekvencia Hangkimeneti teljesítmény 10 W + 10 W Vezeték nélküli technológia IEEE802.11a/b/g/n protokoll Bemeneti/kimeneti aljzatok Antennakábel 75 Ohmos külső antennacsatlakozó VHF/UHF-hez Műholdantenna MAIN/SUB F típusú anya csatlakozó, IEC169-24, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es kapcsolójel, Egykábeles terjesztés EN50494. /AV1 21 érintkezős SCART csatlakozó (CENELEC szabvány), ezen belül audio-, videobemenet, RGB bemenet, valamint tv audio-, videokimenet. / COMPONENT IN YPBPR (Komponens videó): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Audiobemenet (RCA aljzatok)

AV2 Videobemenet (közös RCA érintkező Y bemenettel)14

• csak HDMI IN 2 Hang: 5,1 csatornás lineáris PCM: 32, 44,1 és 48 kHz, 16, 20 és 24 bit, Dolby Digital DIGITAL AUDIO OUT (OPTICAL) Digitális optikai csatlakozó (kétcsatornás lineáris PCM, Dolby Digital) AUDIO OUT/ Audiokimenet (sztereó minijack) Fejhallgató csatlakozója (támogatja a mélynyomó kimenetet) 1, 2 (HDD REC), 3 USB HDD-eszköz csatlakozója (csak 2), USB csatlakozó Feltételes hozzáférési modul (CAM) nyílása LAN 10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől függően a csatlakozási sebesség különbözhet. A 10BASE-T/100BASE-TX kommunikáció sebessége és minősége nem garantált e tv-készülék esetén.) Egyebek Külön megvásárolható tartozékok Fali konzol: SU-WL450 Vezeték nélküli Subwoofer: SWF-BR100 MHL kábel: DLC-MC10/DLC-MC20/DLC-MC30 Aktív 3D szemüveg: TDG-BT500A (KD-70X8505B) Passzív 3D szemüveg: TDG-500P (KD-65/55/ 49X8505B) Üzemi hőmérséklet 0 ºC és 40 ºC között Működési páratartalom 10 % – 80 % RH relatív páratartalom között (kicsapódás nélkül) Tápellátás és egyebek Tápellátás 220 V – 240 V AC, 50 Hz Energiahatékonysági osztály KD-70X8505B: A KD-65X8505B: A KD-55X8505B: B KD-49X8505B: B Képernyőméret (átlósan mérve) (Kb.) KD-70X8505B: 70 hüvelyk / 176,6 cm KD-65X8505B: 65 hüvelyk / 163,9 cm KD-55X8505B: 55 hüvelyk / 138,8 cm KD-49X8505B: 49 hüvelyk / 123,1 cm Teljesítményfelvétel [Normál] üzemmódban KD-70X8505B: 187 W KD-65X8505B: 157 W KD-55X8505B: 139 W KD-49X8505B: 122 W [Élénk] üzemmódban KD-70X8505B: 330 W KD-65X8505B: 310 W KD-55X8505B: 282 W KD-49X8505B: 224 W Átlagos éves energiafogyasztás*

0,3 W (25 W szoftver- / EPG-frissítési üzemmódban)HU

Kijelző felbontása 3 840 képpont (vízszintes) × 2 160 sor (függőleges) Kimeneti áramerősség USB 1, 3: 5 V, max. 500 mA USB 2: 5 V, max. 800 mA MHL (HDMI IN 2, 4): 5 V, max. 900 mA Méretek (Kb.) (szé × ma × mé) asztali állvánnyal KD-70X8505B: 157,2 × 98,3 × 36,4 cm KD-65X8505B: 144,8 × 91,0 × 28,5 cm KD-55X8505B: 123,2 × 78,5 × 28,5 cm KD-49X8505B: 109,4 × 70,4 × 22,5 cm asztali állvány nélkül KD-70X8505B: 157,2 × 93,8 × 7,5 cm KD-65X8505B: 144,8 × 86,5 × 6,6 cm KD-55X8505B: 123,2 × 74,1 × 6,6 cm KD-49X8505B: 109,4 × 66,4 × 6,6 cm Állvány szélessége (Kb.) Szélső helyzet KD-70X8505B: 157,2 cm KD-65X8505B: 144,8 cm KD-55X8505B: 123,2 cm KD-49X8505B: 109,4 cm Középső helyzet KD-70X8505B: 43,1 cm KD-65X8505B: 43,1 cm KD-55X8505B: 43,1 cm KD-49X8505B: 43,1 cm Tömeg (Kb.) asztali állvánnyal KD-70X8505B: 44,0 kg KD-65X8505B: 33,3 kg KD-55X8505B: 24,1 kg KD-49X8505B: 18,6 kg asztali állvány nélkül KD-70X8505B: 43,0 kg KD-65X8505B: 32,7 kg KD-55X8505B: 23,5 kg KD-49X8505B: 18,1 kg

Éves energiafogyasztás, amely adat olyan televíziókészülék teljesítményfelvételén alapul, amelyet 365 napon keresztül napjában 4 órát üzemeltetnek. A tényleges energiafogyasztás a televízió használati módjától függ.

A megadott készenléti üzemmódi teljesítményfelvételt akkor éri el a tv-készülék, miután befejezte a szükséges belső folyamatokat. Megjegyzés

• A külön megvásárolható tartozékok elérhetősége az országtól/régiótól/tv-típus/árukészlettől függ.• A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.• A tv-készülék HDMI IN 4/MHL csatlakozója MHL 2, HDMI IN 2/MHL csatlakozója pedig MHL 3 kompatibilis. Megjegyzések a digitális tv-funkcióról

• Minden digitális tv-adással ( ) kapcsolatos funkció, csak azokban az országokban és régiókban működik, ahol DVB-T/DVB-T2 (MPEG-2 és H.264/MPEG-4 AVC) digitális jeleket továbbítanak földi műsorszórással, illetve ahol hozzáféréssel rendelkezik egy kompatibilis DVB-C (MPEG-2 és H.264/MPEG-4 AVC) kábeltelevíziós szolgáltatáshoz. Érdeklődjön kereskedőjénél, hogy sugároznak-e DVB-T/DVB-T2 jeleket a lakóhelyén, vagy kérdezze meg kábeltelevíziószolgáltatóját, hogy az általa szolgáltatott DVB-C jellel tudja-e használni a készülékét.

• A kábeltelevízió-szolgáltató esetleg díjat számolhat fel a szolgáltatásért, vagy megköveteli Öntől, hogy elfogadja szerződéses feltételeit.

• A tv-készülék megfelel a DVB-T/DVB-T2 és DVB-C előírásoknak, azonban a kompatibilitást nem garantáljuk a jövőbeli DVB-T/DVB-T2 digitális földi és DVB-C digitális kábeltelevíziós adásokkal.

• Néhány digitális tv-funkció esetleg nem érhető el bizonyos országban, körzetben, és a DVB-C rendszer egyes kábeltelevízió- szolgáltatók esetén nem működik megfelelően. Védjegyekkel kapcsolatos információk

• A HDMI és a HDMI High-Definition Multimedia Interface kifejezés, illetve a HDMI embléma a HDMI Licensing LLC védjegye vagy bejegyzett védjegye az Amerikai Egyesült Államokban és más országokban.

• A DLNA® és a DLNA CERTIFIED® a Digital Living Network Alliance védjegye és/vagy szolgáltatási védjegye.

• A gyártás a Dolby Laboratories licencengedélyével történt. A Dolby és dupla D szimbólum a Dolby Laboratories védjegyei.

• A „BRAVIA” és a a Sony Corporation védjegyei.

• A TrackID a Sony Mobile Communications AB védjegye vagy bejegyzett védjegye.16

• A Gracenote, a Gracenote eyeQ, a Gracenote VideoID, a Gracenote Video Explore, a Gracenote MusicID, a Gracenote embléma és a „Powered by Gracenote” embléma a Gracenote védjegye vagy bejegyzett védjegye az Egyesült Államokban és/vagy más országokban.

• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.

• A Wi-Fi, a Wi-Fi Direct és a Miracast a Wi-Fi Alliance védjegye vagy bejegyzett védjegye.

• A „Sony Entertainment Network embléma” és a „Sony Entertainment Network” a Sony Corporation védjegye.

• Az MHL, a Mobile High-Definition Link és az MHL embléma az MHL Licensing, LLC. védjegye vagy bejegyzett védjegye.

• DTS-szabadalmakról lásd a http://patents.dts.com webhelyet. Készült a DTS Licensing Limited licence alapján. A DTS, a szimbólum, illetve a DTS és a szimbólum együttesen bejegyzett védjegyek, a DTS Digital Surround a DTS, Inc. védjegye. © DTS, Inc. Minden jog fenntartva.

• A Bluetooth® jelzés és emblémák a Bluetooth SIG, Inc. tulajdonában vannak, a Sony Corporation ezeket licencmegállapodás keretében használja. A többi védjegy és kereskedelmi megnevezés a megfelelő tulajdonosok tulajdona.

• A DiSEqC™ az EUTELSAT védjegye. Ez a televíziókészülék támogatja a DiSEqC 1.0 szabványt. Ez a televíziókészülék nem motoros antennák vezérlésére lett tervezve.

• Az N Mark az NFC Forum, Inc. védjegye vagy bejegyzett védjegye az Egyesült Államokban és más országokban.2
