KÄYTTÖOHJE Bravia KD55X8505B SONY

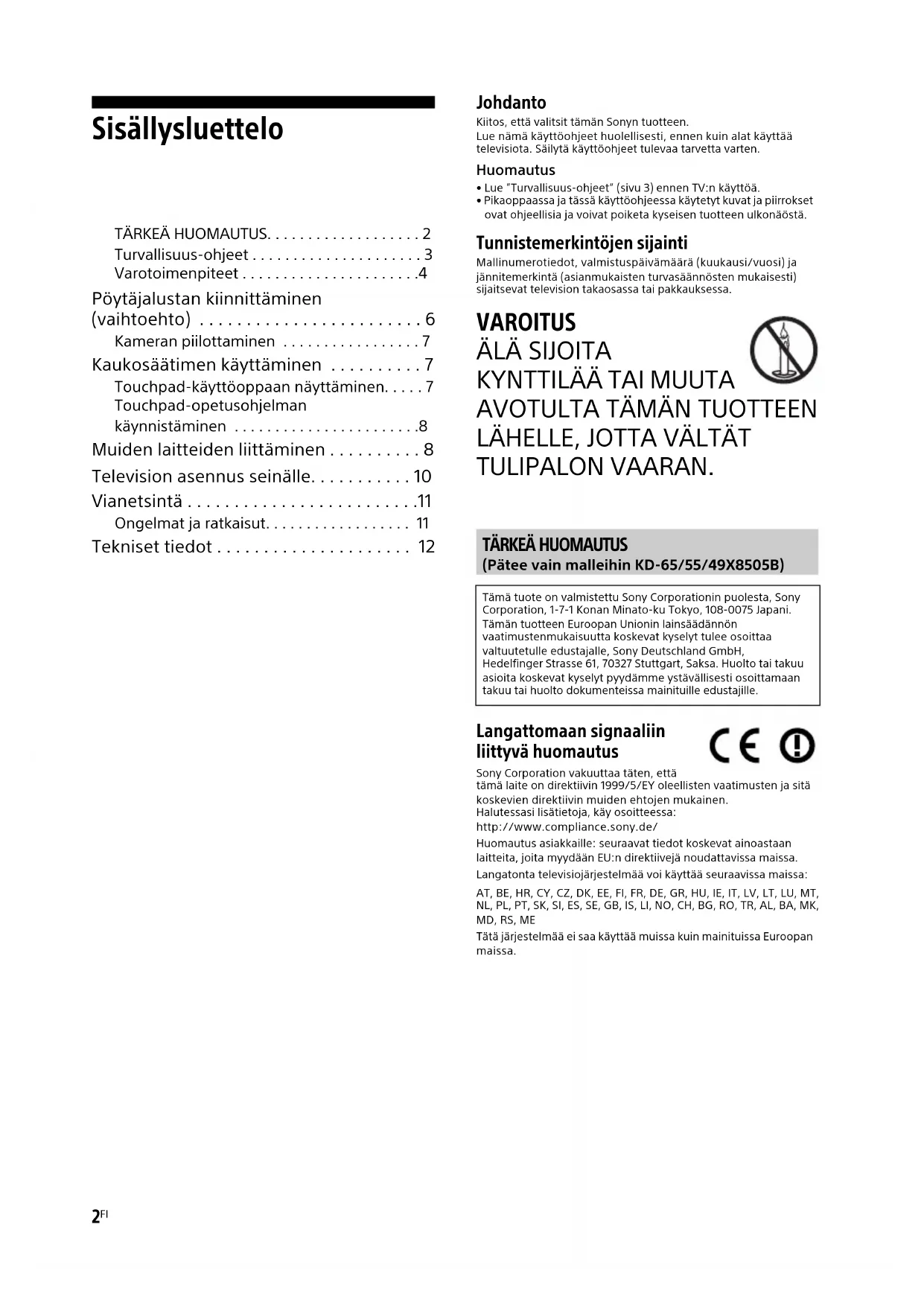

• Turvallisuus-ohjeet p. 3
• Varotoimenpiteet p. 4
• Pöytäjalustan kiinnittäminen (vaihtoehto) p. 6
• Kameran piilottaminen p. 7
• Kaukosäätimen käyttäminen p. 7
• Touchpad-käyttöoppaan näyttäminen p. 7
• Touchpad-opetusohjelman käynnistäminen p. 8
• Muiden laitteiden liittäminen p. 8
• Television asennus seinälle p. 10
• Vianetsintä p. 11
• Ongelmat ja ratkaisut p. 11
• Tekniset tiedot Johdanto Kiitos, että valitsit tämän Sonyn tuotteen. Lue nämä käyttöohjeet huolellisesti, ennen kuin alat käyttää televisiota. Säilytä käyttöohjeet tulevaa tarvetta varten.Huomautus• Lue ”Turvallisuus-ohjeet” (sivu 3) ennen TV:n käyttöä. • Pikaoppaassa ja tässä käyttöohjeessa käytetyt kuvat ja piirrokset ovat ohjeellisia ja voivat poiketa kyseisen tuotteen ulkonäöstä. Tunnistemerkintöjen sijainti Mallinumerotiedot, valmistuspäivämäärä (kuukausi/vuosi) ja jännitemerkintä (asianmukaisten turvasäännösten mukaisesti) sijaitsevat television takaosassa tai pakkauksessa. VAROITUS ÄLÄ SIJOITA p. 12

TULIPALON VAARAN. Langattomaan signaaliin liittyvä huomautus Sony Corporation vakuuttaa täten, että tämä laite on direktiivin 1999/5/EY oleellisten vaatimusten ja sitä koskevien direktiivin muiden ehtojen mukainen.Halutessasi lisätietoja, käy osoitteessa:http://www.compliance.sony.de/Huomautus asiakkaille: seuraavat tiedot koskevat ainoastaan laitteita, joita myydään EU:n direktiivejä noudattavissa maissa.Langatonta televisiojärjestelmää voi käyttää seuraavissa maissa: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, GR, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, GB, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, METätä järjestelmää ei saa käyttää muissa kuin mainituissa Euroopan maissa.

(Pätee vain malleihin KD-65/55/49X8505B)Tämä tuote on valmistettu Sony Corporationin puolesta, Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japani. Tämän tuotteen Euroopan Unionin lainsäädännön vaatimustenmukaisuutta koskevat kyselyt tulee osoittaa valtuutetulle edustajalle, Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Saksa. Huolto tai takuu asioita koskevat kyselyt pyydämme ystävällisesti osoittamaan takuu tai huolto dokumenteissa mainituille edustajille.FI

VAROITUS Älä jätä paristoja alttiiksi kuumuudelle, kuten auringonpaisteelle tai avotulelle. Asennus ja käyttö Noudata television asennuksessa ja käytössä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran tai laitteen vaurioitumisen ja/tai henkilövahingot. Asennus

• Televisio on sijoitettava helposti käsillä olevan verkkopistorasian lähelle.

• Aseta TV tukevalla, tasaiselle alustalle, ettei se putoa ja aiheuta henkilövahinkoja tai vahingoita TV:tä.

• Asenna televisio paikkaan, jossa sitä ei voida vetää, työntää tai kaataa.

• Asenna televisio niin, ettei sen pöytäjalusta työnny televisiojalustan ulkopuolelle (ei sisälly toimitukseen). Jos pöytäjalusta työntyy televisiojalustan ulkopuolelle, se voi aiheuttaa television kaatumisen, putoamisen tai henkilövahingon tai television vaurioitumisen.

• Seinäasennuksen saa suorittaa ainoastaan asiantunteva henkilöstö.

• Turvallisuussyistä on erittäin tärkeää käyttää Sonyn varusteita: Seinäasennuskiinnitin SU-WL450

• Muista käyttää seinäasennuskiinnittimen mukana toimitettuja ruuveja, kun kiinnität seinäasennuskiinnittimen TV- vastaanottimeen. Mukana toimitetut ruuvit on suunniteltu kuvan mukaisesti seinäasennuskiinnittimen asennuspinnasta mitattuna. Ruuvien halkaisija ja pituus vaihtelevat riippuen seinäasennustelineen mallista. Muiden kuin mukana toimitettujen ruuvien käyttö voi aiheuttaa vaurioita television sisäosiin, television putoamisen tai muuta vahinkoa. Laitteen kuljettaminen ja siirtäminen

• Irrota kaikki kaapelit ennen television siirtämistä.

• Suurikokoisen television siirtämisessä tarvitaan vähintään kaksi henkilöä.

• Kun TV:tä kuljetetaan käsin, pidä siitä kiinni alla olevan mukaisesti. Älä paina LCD-näytön pintaa tai näytön ympärillä olevaa kehystä.

• Älä altista laitetta iskuille tai liialliselle tärinälle kuljetuksen aikana.

• Kun toimitat television huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla. Kaatumisen estäminen

• Muista käyttää kestävää narua, joka pystyy tukemaan television painon. Ilmanvaihto

• Älä peitä television ilmanvaihtoaukkoja äläkä työnnä mitään kotelon sisään.

• Jätä television ympärille tilaa alla olevan kuvan mukaisesti.

• Sonyn seinäasennustelineen käyttäminen on erittäin suositeltavaa riittävän ilmankierron varmistamiseksi. Asennus seinälle Asennus jalustalle

• Noudata seuraavia ohjeita varmistaaksesi asianmukaisen ilmanvaihdon ja estääksesi lian tai pölyn kerääntymisen: Älä asenna televisiota takaosan varaan, ylösalaisin, takaperin tai sivuttain. Älä sijoita televisiota hyllyn, maton tai vuoteen päälle tai kaapin sisälle. Älä peitä televisiota millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdellä jne. Älä asenna televisiota alla olevien kuvien mukaisesti. Turvallisuus-ohjeet Ruuvi (toimitetaan seinäasennustelineen mukana) Seinäasennuskiinnitin 8 mm - 12 mm TV:n takasivu 30 cm 10 cm 10 cm 10 cm Television ympärille jätettävä tila. 30 cm 10 cm 10 cm Television ympärille jätettävä tila. 6 cm Ilmankierto estynyt. Seinä Seinä4

Verkkovirtajohto Noudata verkkovirtajohdon ja pistorasian käsittelyssä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran, laitteen vaurioitumisen ja/tai henkilövahingot: Käytä ainoastaan Sonyn verkkovirtajohtoa. Älä käytä muiden valmistajien johtoja. Työnnä pistoke kunnolla pistorasiaan. Television saa kytkeä ainoastaan verkkovirtaan 220-240 V AC. Irrota verkkovirtajohto pistorasiasta kaapeleiden asennuksen ajaksi turvallisuuden vuoksi. Varo kompastumasta kaapeleihin. Irrota verkkovirtajohto pistorasiasta ennen kuin teet mitään toimenpiteitä televisiolle tai siirrät sitä. Pidä verkkovirtajohto etäällä lämmönlähteistä. Irrota pistoke pistorasiasta ja puhdista se säännöllisin väliajoin. Jos pistoke on pölyinen ja siihen tiivistyy kosteutta, sen eriste voi vaurioitua ja seurauksena voi olla tulipalo. Huomautus

• Älä käytä television mukana toimitettua verkkovirtajohtoa minkään muun laitteen virtaliitännässä.

• Älä purista, taivuta tai kierrä verkkovirtajohtoa voimakkaasti. Johtimet voivat paljastua tai rikkoutua.

• Älä tee muutoksia verkkovirtajohtoon.

• Älä aseta raskaita esineitä verkkovirtajohdon päälle.

• Kun irrotat pistokkeen pistorasiasta, älä vedä johdosta.

• Älä kytke liian montaa laitetta samaan pistorasiaan.

• Älä käytä vääränlaista pistorasiaa. Kielletyt käyttötavat Älä asenna tai käytä televisiota seuraavassa kuvatuissa paikoissa, ympäristöissä tai tilanteissa. Seurauksena voi olla toimintahäiriöitä, jotka aiheuttavat tulipalon, sähköiskun, laitteen vaurioitumisen ja/tai henkilövahinkoja. Kielletyt sijoituspaikat:

• Ulkotilat (suora auringonpaiste), merenranta, laiva tai muu alus, ajoneuvon sisätilat, terveydenhoitolaitokset, epävakaa sijoituspaikka, altistus vedelle, sateelle, kosteudelle tai savulle.

• Jos televisio sijoitetaan kylpylän tai kuuman lähteen pukuhuoneeseen, rikkihöyryt jne. voivat vahingoittaa televisiota.

• Älä aseta ruutua suoraan keino- tai auringonvaloon. Se huonontaa kuvan laatua.

• Vältä television siirtämistä kylmästä lämpimään. Äkilliset huonelämpötilan muutokset voivat aiheuttaa kosteuden tiivistymistä. Tämä voi heikentää television kuvanlaatua ja/tai väritoistoa. Jos näin käy, anna kosteuden haihtua kokonaan ennen virran kytkemistä televisioon. Kielletty ympäristö:

• Kuuma, kostea ja hyvin pölyinen ympäristö; paikat, joissa television sisään voi mennä hyönteisiä tai joissa televisio voi joutua alttiiksi tärinälle; tulenarkojen esineiden läheisyys (kynttilät jne.). Television päälle ei saa tiputtaa tai roiskuttaa mitään nesteitä eikä sen päälle saa laittaa nesteillä täytettyjä esineitä (esim. kukkamaljakkoa).

• Älä sijoita televisiota kosteaan tai pölyiseen ympäristöön tai huoneeseen, jossa on öljyistä savua tai höyryä (keittolevyjen tai ilmankostuttajien läheisyyteen). Tästä voi olla seurauksena tulipalo, sähköisku tai tuotteen vääntyminen.

• Älä asenna televisiota paikkaan, jossa se altistuu äärimmäisille lämpötiloille, kuten suoraan auringonpaisteeseen, lämpöpatterin tai lämmityskanavan läheisyyteen. Televisio voi ylikuumentua tällaisissa olosuhteissa, mistä voi olla seurauksena sen kotelon vääntyminen ja/tai toimintahäiriö. Kielletyt tilanteet:

• Älä käytä televisiota kostein käsin tai jos television suojapaneeli on irrotettu. Älä käytä televisiota sellaisten lisälaitteiden kanssa, jotka eivät ole valmistajan hyväksymiä. Irrota television virtapistoke ja antennin pistoke pistorasiasta ukkosmyrskyn aikana.

• Älä asenna televisiota niin, että se ulottuu avoimeen tilaan. Televisioon törmäävä henkilö tai esine voi vahingoittaa sitä. Särkymisen vaara:

• Älä heitä mitään televisiota kohti. Näytön lasi voi särkyä iskun voimasta aiheuttaen vakavia vahinkoja.

• Jos television näytön pintaan tulee vaurioita, älä koske siihen ennen kuin olet irrottanut virtajohdon pistorasiasta. Sähköiskun vaara. Kun televisiota ei käytetä

• Jos et käytä televisiota useaan päivään, kytke se irti verkkovirrasta ympäristö- ja turvallisuussyistä.

• Televisio ei kytkeydy kokonaan irti verkkovirrasta, kun se kytketään pois päältä virtakytkimellä. Kytke televisio kokonaan irti verkkovirrasta irrottamalla pistoke verkkopistorasiasta.

• Huomaa kuitenkin, että joissakin televisioissa voi olla toimintoja, jotka toimiakseen edellyttävät television olevan valmiustilassa. Lasten turvallisuus

• Älä anna lasten kiivetä television päälle.

• Pidä kaikki varusteet poissa lasten ulottuvilta, jotta lapset eivät vahingossa nielaise pikkuesineitä. Toimintaohjeet ongelmatilanteissa... Katkaise virta televisiosta ja irrota pistoke pistorasiasta välittömästi, jos jokin alla mainituista ongelmatilanteista esiintyy. Toimita televisio tarkastettavaksi valtuutettuun huoltoon jälleenmyyjän tai Sonyn huoltokeskuksen kautta. Ongelmatilanteet: Verkkovirtajohto on vaurioitunut. Pistoke ei ole sopiva. Televisio on vaurioitunut putoamisen, iskun tai törmäyksen vuoksi. Television sisään on päässyt nestettä tai esineitä. Tietoja LCD-näytön lämpötilasta Jos LCD-näyttöä käytetään pitkiä aikoja, paneelin ympäristö lämpenee. Kädellä kokeiltaessa se voi tuntua kuumalta. Television katseleminen

• Jotkut henkilöt voivat saada fyysisiä oireita (silmien rasittumista, väsymystä tai pahoinvointia) 3D-videokuvan katselusta tai stereoskooppisten 3D-pelien pelaamisesta. Sony suosittelee, että kaikki katselijat pitävät säännöllisin välein taukoja katsellessaan 3D-videokuvaa tai pelatessaan stereoskooppisia 3D-pelejä. Taukojen pituuden ja taajuuden tarve vaihtelee henkilöittäin. Toimi itsellesi parhaalla tavalla. Jos koet epämiellyttäviä oireita, lopeta 3D-videokuvan katselu tai stereoskooppisten 3D-pelien pelaaminen, kunnes oireet häviävät. Ota tarvittaessa yhteys lääkäriin. Tutustu myös (i) muiden tämän television kanssa käytettävien laitteiden tai tallennusvälineiden käyttöohjeisiin ja (ii) Internet-sivustoomme (http://support.sony-europe.com/), jossa on uusimmat tiedot aiheesta. Pienten (erityisesti alle kuusivuotiaiden) lasten näköaisti on vielä kehitysvaiheessa. Kysy lisätietoja lääkäriltä (lastenlääkäriltä tai silmälääkäriltä), ennen kuin annat lasten katsoa 3D-videokuvaa tai pelata stereoskooppisia 3D-pelejä. Aikuisten tulee tarkkailla lapsiaan ja varmistaa, että he noudattavat edellä mainittuja suosituksia. VarotoimenpiteetFI

• Älä käytä, säilytä tai jätä 3D-laseja suoraan auringonpaisteeseen, auringon kuumentamaan autoon tai muuhun paikkaan, jossa lämpötila on korkea.

• Simuloitua 3D-toimintoa käytettäessä ruudussa näkyvä kuva on erilainen kuin alkuperäinen, koska televisio muuntaa sen.

• Katsele televisiota kohtuullisessa valaistuksessa, sillä katselu heikossa valaistuksessa tai pitkän aikaa rasittaa silmiä.

• Säädä äänenvoimakkuus kuulokkeita käyttäessäsi riittävän pieneksi, sillä suuri äänenvoimakkuus voi vahingoittaa kuuloa. LCD-näyttö

• LCD-näyttö on valmistettu pitkälle kehitetyn teknologian mukaisesti, ja siinä on tehokkaita pikseleitä vähintään 99,99%. LCD-näytössä voi näkyä jatkuvasti mustia pisteitä tai kirkkaita valopisteitä (punainen, sininen tai vihreä). Tämä on LCD-näytön normaali ominaisuus eikä siis merkki viasta.

• Älä paina tai raaputa näytön pintaa äläkä laita mitään esineitä television päälle. Kuva voi muuttua epätasaiseksi tai LCD-näyttö voi vahingoittua.

• Jos televisiota käytetään kylmässä paikassa, kuvaan saattaa tulla vääristymiä tai kuva voi tummua. Tämä ei ole merkki viasta. Nämä ilmiöt häviävät lämpötilan noustessa.

• Jos näyttöön jätetään liikkumaton kuva pitkäksi ajaksi, näyttöön saattaa jäädä jälkikuva. Sen pitäisi kuitenkin kadota jonkin ajan kuluttua.

• Näytön ja kotelon lämpeneminen television käytön aikana on normaalia.

• LCD-näyttö sisältää pienen määrän nestekiteitä. Noudata paikallisia jätehuoltomääräyksiä. Television näytön pinnan ja kotelon käsitteleminen ja puhdistaminen Irrota televisioon kytketty virtajohto pistorasiasta aina ennen television puhdistusta. Noudata seuraavia ohjeita välttääksesi vahingoittamasta kotelon tai näytön pintaa.

• Pyyhi pöly varovasti näytön pinnasta tai kotelosta pehmeällä liinalla. Jos pöly ei lähde pois helposti, pyyhi näyttö pehmeällä liinalla, joka on kostutettu laimealla pesuaineliuoksella.

• Älä koskaan ruiskuta vettä tai pesuainetta suoraan televisioon. Sitä voi valua näytön alaosaan tai ulkopuolisiin osiin ja päästä television sisään, mikä voi aiheuttaa vaurioita televisiolle.

• Älä käytä hankaustyynyjä, hapanta tai emäksistä pesuainetta, hankausjauhetta tai liuotinta, kuten alkoholia, bensiiniä tai tinneriä, tai hyönteismyrkkyä. Tällaisten aineiden käyttö tai pitkäaikainen kosketus kumin tai vinyylin kanssa voi vahingoittaa näytön ja kotelon pintaa.

• Ilmanvaihtoaukot on suositeltavaa imuroida säännöllisin väliajoin hyvän ilmanvaihdon varmistamiseksi.

• Vaurioiden estämiseksi älä käytä liikaa voimaa kaiuttimien puhdistuksen tai huollon yhteydessä. Lisälaitteet

• Pidä kaikki sähkömagneettista säteilyä aiheuttavat lisävarusteet tai laitteet poissa television läheltä. Sähkömagneettinen säteily voi aiheuttaa häiriöitä kuvaan ja/tai kohinaa.

• Tämä laite on testeissä todettu olevan EMC-direktiivin rajoitusten mukainen käytettäessä liitäntäkaapelia, joka on enintään 3 metrin pituinen. Suositeltu F-tyypin liitin Sisäjohtimen ulkonema liitäntäosasta on oltava alle 1,5 mm. Huomioitavaa kaukosäätimen käytöstä

• Tarkista oikea polariteetti asentaessasi paristoja.

• Älä käytä yhdessä erityyppisiä paristoja tai uusia ja vanhoja paristoja.

• Hävitä käytetyt paristot ympäristöystävällisesti. Joissakin maissa paristojen hävittämiseen liittyy määräyksiä. Kysy neuvoa jätehuoltokeskuksesta.

• Käsittele kaukosäädintä varovasti. Varo pudottamasta kaukosäädintä tai astumasta sen päälle. Älä myöskään kaada mitään nestettä kaukosäätimen päälle.

• Älä laita kaukosäädintä lämmönlähteen lähelle tai suoraan auringonvaloon. Älä myöskään pidä sitä kosteassa huoneessa. Laitteen langattoman yhteyden toiminta

• Älä käytä laitetta lääketieteellisten laitteiden (kuten sydämentahdistimen) lähellä, jottei laitteiden toiminta häiriinny.

• Vaikka tämä laite lähettää ja vastaanottaa salattua signaalia, varmista kuitenkin, että signaalia ei kaapata. Sony ei vastaa signaalin kaappamisesta aiheutuvista seurauksista. Television käytöstäpoisto ja hävittäminen Käytöstä poistettujen sähkö- ja elektroniikkalaitteiden hävittäminen (koskee Euroopan yhteisön ja muiden Euroopan maiden jätehuoltoa) Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on toimitettava sähkö ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräys- ja kierrätyspisteeseen. Varmistamalla, että tämä laite hävitetään asianmukaisesti, voit auttaa estämään mahdollisia ympäristö- ja terveyshaittoja, joita muuten voi aiheutua laitteen epäasianmukaisesta käsittelystä. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja laitteen käsittelystä, talteenotosta ja kierrätyksestä on saatavilla paikallisilta ympäristöviranomaisilta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu. Käytöstä poistettujen paristojen hävitys (koskee Euroopan unionia sekä muita Euroopan maita, joissa on erillisiä keräysjärjestelmiä) Tämä symboli paristossa tai sen pakkauksessa tarkoittaa, ettei paristoa lasketa normaaliksi kotitalousjätteeksi. Tietyissä paristoissa tätä symbolia voidaan käyttää yhdessä kemikaalia ilmaisevan symbolin kanssa. Paristoon on lisätty kemikaaleja elohopea (Hg) ja lyijyä (Pb) ilmaisevat symbolit, jos paristo sisältää enemmän kuin 0,0005% elohopeaa tai enemmän kuin 0,004% lyijyä. Varmistamalla, että paristo poistetaan käytöstä asiaan kuuluvalla tavalla, estetään mahdollisia negatiivisia vaikutuksia luonnolle ja ihmisten terveydelle, joita paristojen väärä hävittäminen saattaa aiheuttaa. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Mikäli tuotteen turvallisuus, suorituskyky tai tietojen säilyminen vaatii, että paristo on kiinteästi kytketty laitteeseen, tulee pariston vaihto suorittaa valtuutetun huollon toimesta. Jotta varmistetaan, että käytöstä poistettu tuote käsitellään asianmukaisesti, tulee tuote viedä käytöstä poistettujen sähkö- ja elektroniikkalaitteiden vastaanottopisteeseen. Muiden paristojen osalta tarkista käyttöohjeesta miten paristo irroitetaan tuotteesta turvallisesti. Toimita käytöstä poistettu paristo paristojen vastaanottopisteeseen. Lisätietoja tuotteiden ja paristojen kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöistä tai liikkeestä, josta tuote on ostettu. Korkeintaan 1,5 mm (Viitteellinen kuva F-tyypin liittimestä) Korkeintaan 7 mm6

Pöytäjalustan kiinnittäminen (vaihtoehto) Voit vaihtaa pöytäjalustan reuna-asennosta keskiasentoon alla olevien ohjeiden mukaan.

5 Toista vaiheet 1-4 vasenta puolta varten. Huomautus

• Tähän asennukseen tarvitaan vähintään kaksi henkilöä.• Tarkista, ettei television edessä ole mitään esineitä tai esteitä. Keskiasento Paksu pehmuste 1,5 N∙m {15 kgf∙cm} Infrapuna-anturi 3D- tahdistuslähetin (vain KD-70X8505B)7

Johtojen niputtaminen

• Kun pöytäjalusta on kiinnitetty keskiasentoon, voit valita kumman tahansa reiän johtopidikkeen kiinnittämiseen.Jos ette halua käyttää kameraa, voitte piilottaa sen alla mainituilla tavoilla. Kaukosäätimen käyttäminen Voit käyttää TV:tä toimitetulla Touchpad-kaukosäätimellä tai infrapunakaukosäätimellä.Huomautus• Touchpad-kaukosäädintä voidaan käyttää vasta sitten, kun se on rekisteröity TV:n kanssa. Voit rekisteröidä Touchpad-kaukosäätimen painamalla HOME ja valitsemalla sitten [Asetukset] t [Järjestelmäasetukset] t [Touchpad-kaukosäätimen asetukset].Touchpad-käyttöoppaasta näet tärkeimmät liikekomennot, jotka ovat käytettävissä nykyiselle TV-ruudulle. 1 Näytä Touchpad-käyttöopas koskettamalla ja pitämällä sormea ohjauslevyn keskellä. Kameran piilottaminen

Touchpad-käyttöoppaan näyttäminen Touchpad-kaukosäädinInfrapunakaukosäädin8

1 Paina HOME. 2 Pyyhkäise valitaksesi [Ohje] ja paina sitten ohjauslevyä. 3 Pyyhkäise ylös/alas valitaksesi [Touchpad-opetusohjelma] ja paina sitten ohjauslevyä. Noudata ruudun ohjeita. Huomautus• Voit myös käynnistää Touchpad-opetusohjelman painamalla HOME-painiketta ja valitsemalla sitten [Asetukset] t [Järjestelmäasetukset] t [Touchpad-asetukset] t [Aloita opetusohjelma]. Muiden laitteiden liittäminen Lisätietoja liitännöistä on annettu i-Manual- käyttöohjeessa. Huomautus• Liitä HDMI-liitäntää varten 4K-laitteet (4K-mediasoitin, 4K-digisovitin jne.) television HDMI IN 2- tai HDMI IN 1 -liittimeen kopiosuojatun sisällön katselemiseksi. MHL-laitteen liittäminen Televisio lataa liitettyä MHL-yhteensopivaa laitetta samanaikaisesti valokuva-/musiikki-/ videotiedostojen toiston aikana. Liitettyä MHL- yhteensopivaa laitetta voidaan käyttää television kaukosäätimellä. Touchpad-opetusohjelman käynnistäminen 900 mA MAX 5 V 900 mA MAX 5 V Käytä hyväksyttyä MHL 3 -kaapelia, jossa on MHL-logo (ei sisälly toimitukseen)MHL 3 -laiteKäytä hyväksyttyä MHL 2 -kaapelia, jossa on MHL-logo (ei sisälly toimitukseen)MHL 2 -laite9

• Jos [Autom. tulon vaihtaminen (MHL)] -asetuksena on [Päällä], televisio vaihtaa automaattisesti HDMI IN 2/ MHL- tai HDMI IN 4/MHL-tuloon toisesta tulosta, kun MHL-yhteensopiva laite liitetään HDMI IN 2/MHL- tai HDMI IN 4/MHL-liitäntään. Toiminnon [Autom. tulon vaihtaminen (MHL)] saatavuus riippuu siitä, tukeeko MHL-yhteensopiva laite tätä toimintoa.

• Jos [MHL-lataus valmiustilan aikana] -asetuksena on [Päällä], voit jatkaa MHL-yhteensopivan laitteen lataamista, vaikka televisio on valmiustilassa.

• Liitä 4K-älypuhelin tai mobiililaitteet HDMI IN 2/MHL- liitäntään.

• Käytä 4K-älypuhelimelle tai mobiililaitteille hyväksyttyä MHL 3 -kaapelia, jossa on MHL-logo.10

Television asennus seinälle Tässä television käyttöohjeessa näytetään vain vaiheet, joilla valmistellaan television asennus seinälle. Asiakkaille: Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että television asennus annetaan Sonyn jälleenmyyjän tai asiantuntevan huoltoliikkeen tehtäväksi. Älä yritä asentaa sitä itse. Sony-jälleenmyyjille ja huoltoliikkeille: Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana. Käytä seinäasennuskiinnitintä SU-WL450 (lisävaruste) television asentamiseksi seinälle. Katso seinäasennuskiinnitintä asennettaessa myös seinäasennuskiinnittimen mukana toimitettu käyttöohje ja asennusohje.Huomautus• Pane irrotetut ruuvit talteen turvalliseen paikkaan pois lasten ulottuvilta. 1 Irrota ruuvit television takaa. Voit katsoa seuraavalta verkkosivustolta ohjeita siitä, kuinka seinäasennuskiinnitin asennetaan televisiomalliisi:www.sony.eu/tv/wall-mount-bracket-manual Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä television painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai huoltoliikkeen tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.

Vianetsintä Kun valaistuksen LED vilkkuu punaisena, laske kuinka monta kertaa se välähtää (3 sekunnin välein). Jos valaistuksen LED vilkkuu punaisena, nollaa TV irrottamalla verkkovirtajohto TV:stä kahdeksi minuutiksi, ja kytke sitten virta TV:hen. Jos ongelma ei korjaannu, ota yhteys jälleenmyyjääsi tai Sonyn huoltokeskukseen ja ilmoita valaistuksen LED:in punaisten välkähdysten määrä (vilkkuu kolmen sekunnin välein). Katkaise virta TV:stä painamalla

, irrota verkkovirtajohto pistorasiasta ja ilmoita asiasta jälleenmyyjälle tai Sonyn huoltokeskukseen. Jos valaistuksen LED ei vilku, tarkista alla olevissa taulukoissa mainitut kohdat. Voit myös katsoa [Vianmääritys] i-Manual- oppaasta tai suorittaa itsediagnoosin valitsemalla [Ohje] t [Asiakastuki] t [Itsediagnostiikka]. Jos ongelma ei korjaannu, anna valtuutetun huoltohenkilöstön huoltaa TV-vastaanotin. Ongelmat ja ratkaisut Kuva ei näy (ruutu on pimeänä) eikä ääntä kuulu. Tarkista antenni-/kaapelikytkentä. Kytke TV verkkovirtaan ja paina / TV:stä tai kaukosäädin. Joitakin ohjelmia ei voi virittää. Tarkista antenni. Satelliittikaapelissa voi olla oikosulku tai kaapelissa voi olla yhteysongelmia. Tarkista kaapeli ja yhteys, ja sammuta sitten televisio virtakytkimestä ja kytke se takaisin päälle. Antamasi taajuus voi olla alan ulkopuolella. Kysy tietoja satelliittilähetysyhtiöltä. Kaapelitelevisiopalveluja (ohjelmia) ei löydy. Tarkista kaapeliliitäntä tai viritysasetukset. Kokeile suorittaa [Automaattiviritys] valitsemalla [Antenni] valinnan [Kaapeli] sijasta. Kaukosäädin ei toimi. Vaihda paristot. Televisio saattaa olla SYNC-tilassa. Paina ohjauspalkkia (….), valitse [SYNC MENU] pyyhkäisemällä vasemmalle/oikealla ja paina sitten ohjauslevyä. Valitse [TV-ohjaus] ja valitse sitten [Home (valikko)] tai [Vaihtoehdot] television ohjaamiseksi. Kun käytetään infrapunakaukosäädintä, paina SYNC MENU, valitse [TV-ohjaus] ja valitse sitten [Home (valikko)] tai [Vaihtoehdot] television ohjaamiseksi. [Katselun esto] -salasana on unohtunut. Syötä PIN-koodiksi 9999. (Televisio hyväksyy aina oletusarvoisen PIN-koodin 9999.) Television kehys lämpenee. Kun televisio on päällä pitkään, sen kehys lämpenee. Kädellä koskettaessa se voi tuntua kuumalta. Pysähtynyt ääni tai kuva, tyhjä näyttö tai televisio ei reagoi television tai kaukosäätimen painikkeisiin. Suorita yksinkertainen television asetusten palautus irrottamalla virtajohto kahdeksi minuutiksi ja liitä se tämän jälkeen takaisin pistorasiaan. Painikkeita /, CH+/–, +/–, ///, , ja HOME ei löydy TV:stä. Katso painikkeiden sijainti TV:ssä alla olevasta kuvasta. Valaistuksen LED syttyy. Jos et halua sytyttää valaistuksen LED-valoa, se voidaan sammuttaa. Paina HOME ja valitse sitten [Asetukset] t [Järjestelmäasetukset] t [Yleiset asetukset] t [Valaistuksen LED] t [Pois]. Voit myös painaa OPTIONS ja valita sitten [Valaistuksen LED] t [Pois]. Ei muodosta yhteyttä langattomaan reitittimeen WPS:llä. Jos käytät WEP-suojausta, valitse [Helppo] t [Wi-Fi] t [Yhdistä hakuluettelosta]. Valitse sitten verkkonimi (SSID), johon haluat yhdistää. Halutun verkon nimeä ei löydy verkkoasetuksista. Valitse [[Syötä käsin]] ja syötä verkon nimi painamalla . TV:n takasivu12

Tekniset tiedot Järjestelmä Näyttöpaneeli LCD-paneeli (nestekidenäyttö), LED-taustavalo TV-järjestelmä Analoginen: Maa/alue-valinnasta riippuen: B/G, D/K, L, I, M Digitaalinen: DVB-T/DVB-C DVB-T2 Satelliitti: DVB-S/DVB-S2 Väri-/kuvajärjestelmä Analoginen: PAL, SECAM, NTSC3.58, NTSC4.43 Digitaalinen: Katso i-Manual-opas. Kanavien näkyvyysalue Analoginen: UHF/VHF/kaapeli, Maa/alue- valinnasta riippuen. Digitaalinen: UHF/VHF/kaapeli, Maa/alue- valinnasta riippuen. Satelliitti: IF-taajuus 950-2 150 MHz Äänentoisto 10 W + 10 W Langaton teknologia Protokolla IEEE802.11a/b/g/n Tulo-/lähtöliitännät Antennijohto 75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle Satelliittiantenni MAIN/SUB Naaraspuolinen F-tyypin liitin IEC169-24, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ohjaus, Yhden kaapelin jakelu EN50494. /AV1 21-nastainen Scart-liitin (CENELEC-standardi) sisältää audio-/videotulon, RGB-tulon ja television audio-/videolähdön. / COMPONENT IN YPBPR (komponenttivideo): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i Audiotulo (RCA-liitännät)

• vain HDMI IN 2 Audio: 5,1-kanavainen lineaarinen PCM: 32, 44,1 ja 48 kHz, 16, 20 ja 24 bittiä, Dolby Digital DIGITAL AUDIO OUT (OPTICAL) Optinen digitaaliliitäntä (kaksikanavainen lineaarinen PCM, Dolby Digital) AUDIO OUT/ Audiolähtö (stereominiliitäntä) Kuulokeliitäntä (tukee Subwoofer-lähtöä) 1, 2 (HDD REC), 3 USB-kiintolevylaitteen liitäntä (vain 2), USB-liitäntä Maksu-TV-moduulin (CAM) paikka LAN 10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan. 10BASE-T/100BASE-TX-tiedonsiirtonopeutta ja laatua ei taata tässä televisiossa.)13

Muita tietoja Lisävarusteet Seinäasennuskiinnitin: SU-WL450 Langaton bassokaiutin: SWF-BR100 MHL-kaapeli: DLC-MC10/DLC-MC20/DLC-MC30 Aktiiviset 3D-lasit: TDG-BT500A (KD-70X8505B) Passiiviset 3D-lasit: TDG-500P (KD-65/55/ 49X8505B) Käyttölämpötila 0 ºC – 40 ºC Käytön ilmankosteus 10 % – 80 % RH (ei-kondensoiva) Virta ja muut Käyttöjännite 220 V - 240 V AC, 50 Hz Energiatehokkuusluokka KD-70X8505B: A KD-65X8505B: A KD-55X8505B: B KD-49X8505B: B Näytön koko (halkaisija) (Noin) KD-70X8505B: 70 tuumaa / 176,6 cm KD-65X8505B: 65 tuumaa / 163,9 cm KD-55X8505B: 55 tuumaa / 138,8 cm KD-49X8505B: 49 tuumaa / 123,1 cm Virrankulutus [Vakio] -tilassa KD-70X8505B: 187 W KD-65X8505B: 157 W KD-55X8505B: 139 W KD-49X8505B: 122 W [Kirkas] -tilassa KD-70X8505B: 330 W KD-65X8505B: 310 W KD-55X8505B: 282 W KD-49X8505B: 224 W Keskimääräinen vuotuinen energiankulutus*

Vuosittainen virrankulutus, joka perustuu television 4 tunnin päivittäiseen käyttöön 365 päivänä vuodessa. Todellinen energiankulutus riippuu siitä, miten televisiota käytetään.

Mainittu valmiustilan virrankulutus on voimassa sen jälkeen, kun televisio on suorittanut välttämättömät sisäiset toimenpiteet. Huomautus

• Lisävarusteiden saatavuus riippuu maasta/alueesta/ television mallista/varastotilanteesta.

• Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä erikseen ilmoittamatta.

• Tämä TV-vastaanotin sisältää MHL 2 -yhteyden HDMI IN 4/MHL:lle ja MHL 3 -yhteyden HDMI IN 2/MHL:lle.14

Digitaalisen television toimintaan liittyviä huomautuksia

• Digitaaliseen televisioon ( ) liittyvät toiminnot toimivat ainoastaan maissa tai alueilla, joissa lähetetään digitaalisia maanpäällisiä signaaleja DVB-T/DVB-T2 (MPEG-2 ja H.264/MPEG-4 AVC) tai joissa on käytettävissä yhteensopiva DVB-C (MPEG-2 ja H.264/MPEG-4 AVC) - kaapelipalvelu. Tarkista jälleenmyyjältäsi, ovatko DVB-T/DVB-T2-signaalit käytettävissä asuinpaikkakunnallasi tai kysy kaapeli- TV:n palveluntarjoajalta, onko DVB-C-kaapelipalvelu yhteensopiva tämän television kanssa.

• Kaapeli-TV:n palveluntarjoaja voi veloittaa tarjoamistaan palveluista, ja sinun on mahdollisesti sitouduttava palveluntarjoajan liiketoiminnan ehtojen noudattamiseen.

• Tämä televisio noudattaa DVB-T/DVB-T2- ja DVB-C-signaaleiden määrityksiä, mutta yhteensopivuutta tulevien digitaalisten maanpäällisten DVB-T/DVB-T2-lähetysten ja digitaalisten DVB-C-kaapelilähetysten kanssa ei taata.

• Jotkin digitaalisen television toiminnot eivät välttämättä ole käytettävissä kaikissa maissa/kaikilla alueilla, ja DVB-C-kaapeli ei välttämättä toimi oikein kaikkien palveluntarjoajien kanssa. Tuotemerkit

• Termit HDMI ja HDMI High-Definition Multimedia Interface sekä HDMI-logo ovat HDMI Licensing LCC:n tuotemerkkejä tai rekisteröityjä tuotemerkkejä Yhdysvalloissa ja muualla maailmassa.

• DLNA®, DLNA-logo ja DLNA CERTIFIED® ovat Digital Living Network Alliancen tuotemerkkejä, palvelumerkkejä tai sertifiointimerkkejä.

• Valmistettu Dolby Laboratories myöntämällä lisenssillä. Dolby ja kaksois-D-symboli ovat Dolby Laboratories rekisteröimiä tavaramerkkejä.

• “BRAVIA” ja ovat Sony Corporationin tuotemerkkejä.

• TrackID on Sony Mobile Communications AB:n tavaramerkki tai rekisteröity tavaramerkki.

• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, Gracenote MusicID, Gracenote-logo ja - logotyyppi ja ”Powered by Gracenote” - logo ovat joko Gracenoten rekisteröityjä tavaramerkkejä tai tavaramerkkejä Yhdysvalloissa ja/tai muissa maissa.

• Opera® Devices SDK from Opera Software ASA. Copyright 1995-2014 Opera Software ASA. All rights reserved.

• Wi-Fi, Wi-Fi Direct ja Miracast ovat Wi-Fi Alliancen tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

• ”Sony Entertainment Network -logo” ja ”Sony Entertainment Network” ovat Sony Corporationin tavaramerkkejä.

• MHL, Mobile High-Definition Link ja MHL-logo ovat MHL Licensing, LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

• DTS-patentit, ks. http://patents.dts.com. Valmistettu DTS Licensing Limitedin lisenssillä. DTS, symboli sekä DTS ja symboli yhdessä ovat rekisteröityjä tavaramerkkejä ja DTS Digital Surround on DTS, Inc.:n tavaramerkki. © DTS, Inc. Kaikki oikeudet pidätetään.

• Bluetooth®-sanamerkin ja -logot omistaa Bluetooth SIG, Inc. ja Sony Corporation käyttää niitä lisenssillä. Muut tuotemerkit ja tuotenimet ovat omistajiensa omaisuutta.

• DiSEqC™ on EUTELSATin tavaramerkki. Tässä televisiossa on DiSEqC 1.0 -tuki. Tätä televisiosta ei ole tarkoitettu moottorikäyttöisten antennien ohjaukseen.

• N-merkki on NFC Forum, Inc.:n tavaramerkki tai rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa.2
