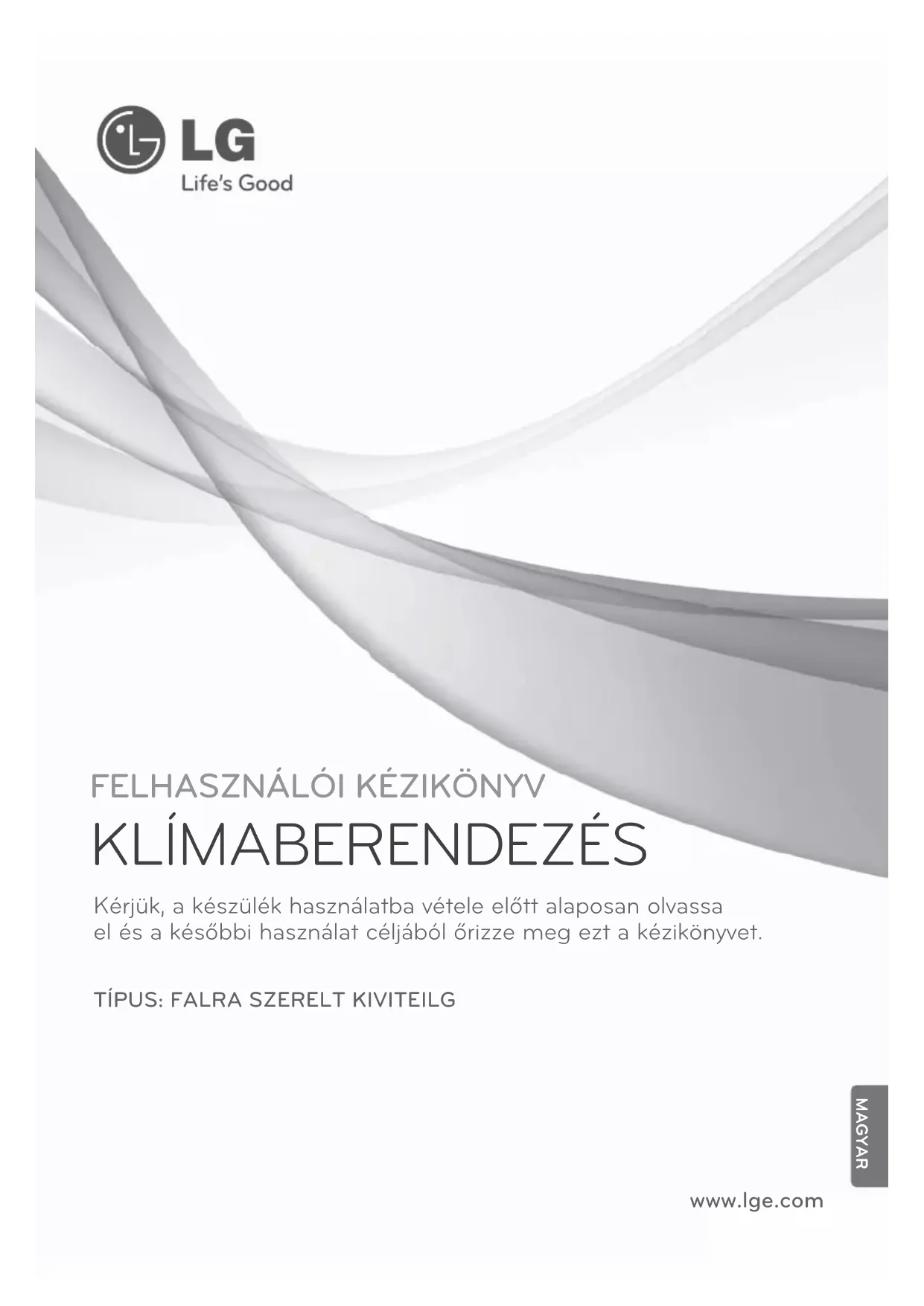

HASZNÁLATI ÚTMUTATÓ CS09AF LG

Kérjük, a készülék használatba vétele előtt alaposan olvassa el és a későbbi használat céljából őrizze meg ezt a kézikönyvet. www.lge.com

TÍPUS: FALRA SZERELT KIVITEILG

MAGYAR2 Szobai légkondicionáló Szobai légkondicionáló használati útmutató TARTALOMJEGYZÉK EMLÉKEZTETÒ Jegyezze fel ide a típusszámot és gyártási számot: Típusszám: Gyártási szám: Ezeket a számokat az egységek oldalán lévò címkéken találja meg. Vásárlás helye: Vásárlás dátuma: ■ A számlát tûzze ehhez az oldalhoz, hogy szükség esetén vagy garanciális ügyek esetén kéznél legyen.

A kézikönyvben sok hasznos tanácsot talál a készülék használatával és karbantartásával kapcsolatban. Csupán egy kevés megelòzò karbantartással sok idòt és pénzt takaríthat meg a készülék élettartama során. A hibakeresési tanácsok között számos általános problémára találhat megoldást. Ha elòször a "Hibakeresési tanácsok" részt nézi át, lehetséges, hogy nem kell a szervizt hívnia.

• A készülék javítását és karbantartását csak erre jogosult szakember végezze.

• A készüléket erre jogosult szerelònek kell felszerelnie.

• A légkondicionálót kisgyermekek és mozgáskorlátozottak csak felügyelet mellett használhatják.

• Ügyelni kell arra, hogy kisgyermekek ne játsszanak a légkondicionálóval.

• A hálózati kábel cseréjét csak erre jogosult szerelò és csak eredeti cserealkatrész használatával végezheti. A. Biztonsági elòírások ..........................3 B. Elektromos biztonság .........................6 Villásdugó használata ...........................6 Hosszabbító ideiglenes használata ......6 A kézikönyvben használt szimbólumok.6 C. A készülék áttekintése. .......................7 Beltéri egységek....................................7 A mûködést jelzò LED-ek ......................7 Öntesztelò funkció.................................7 D. Használati utasítás ..............................8 Az elemek behelyezése ........................8 A vezeték nélküli távirányító karbantartása.........................................8 Mûködtetés............................................8 Vezeték nélküli távirányító.....................9 Üzemmód ............................................10 Egészséges páramentesítés ...............11 Automatikus üzemmód (opció)............11 Automatikus üzemmód váltás (opció)

• Gyors hûtés/fûtés üzemmód p. 12
• Automatikus tisztítás p. 12
• Energiatakarékos hûtés (opció) p. 13
• Kijelzò fényereje p. 13
• Kényszerített üzemmód p. 13
• Alvás üzemmód p. 14
• Az óraidò beállítása p. 14
• Az idòzítés beállítása p. 14
• A függòleges/vízszintes légterelés beállítása (opció) p. 15
• Levegòkeringtetò üzemmód p. 15
• Automatikus újraindítás Wired Remote Controller (Accessory) p. 15

• E. Karbantartás és szerviz p. 17
• Kültéri egység p. 18
• Használati tanácsok! p. 18
• Hibakeresési tanácsok. Takarítson meg idòt és pénzt! p. 19
• Az alábbi esetekben azonnal hívja a szervizt! Használati útmutató 3Biztonsági elòírások Biztonsági elòírások A felhasználó, mások, illetve az anyagi javak védelme érdekében be kell tartani a következò utasításokat. ■ Ezek figyelmen kívül hagyása esetén a készülék üzemeltetése személyi sérülést vagy anyagi károkat okozhat. A súlyosságot a következòképpen jelöljük: ■ A kézikönyvben használt szimbólumok jelentése a következò: FIGYELEM! VIGYÁZAT! Súlyos személyi sérülés vagy halál veszélyét jelöli. Személyi sérülés vagy anyagi kár veszélyét jelöli. Ezt semmiképpen se tegye! Az utasítást feltétlenül tartsa be! FIGYELEM! Mindig védòföldelt dugaszt és csatlakozóaljzatot használjon.• Elektromos áramütés veszélye.Ne használjon sérült, vagy túl kis értékûkismegszakítót. Megfelelòen méretezettkismegszakítót és biztosítót használjon. • Tûz vagy áramütés veszélye.A készüléket mindig különálló hálózativezetékròl és kismegszakítórólüzemeltesse.• Egyébként áramütést vagy tüzet okozhat.Az elektromos munkákat a kereskedò, akészülék eladója, képesített villanyszerelò,vagy a hivatalos szerviz végezheti. Neszerelje szét és ne javítsa a készüléket.• Tûz, vagy áramütés veszélyeA készüléket a kapcsolási rajz szerint kellföldelni. A földelést ne csatlakoztassagáz- vagy vízcsòhöz, villámhárítóhozvagy a telefonvezeték földeléséhez.• Tûz, vagy áramütés veszélyeA készüléket mindig biztonságosan kellrögzíteni.• Tûz, vagy áramütés veszélye por, víz stb.miatt.Megfelelòen méretezett kismegszakítótvagy biztosítót használjon.• Tûz, vagy áramütés veszélyeA hálózati kábelt ne módosítsa éshosszabbítsa. Ha a kábelen repedésekvannak, vagy a szigetelés sérült, vagyelöregedett, akkor ki kell cserélni.• Tûz, vagy áramütés veszélye.A telepítést, eltávolítást, vagy áthelyezéstmindig a készülék eladója, vagy ahivatalos szerviz végezze.• Tûz, áramütés, robbanás vagy személyisérülés veszélye.A készüléket ne szerelje hibás tartóra.Ügyeljen arra, hogy a felszerelési helytartósan biztonságos legyen.• A készülék leeshet. A kültéri egységet ne szerelje mozgóalapra, vagy olyan helyre, ahonnanleeshet.• A leesò készülék anyagi kárt, személyisérülést, vagy akár halált is okozhat.Ha a készülékbe víz kerül (víz árasztja elvagy vízbe merül), akkor a továbbihasználat elòtt értesítse a hivatalosszervizt.• Tûz, vagy áramütés veszélye.A kültéri készülék elektromosalkatrészeinek nagyfeszültségétfeszültségnövelò kondenzátor állítja elò.A javítás megkezdése elòtt akondenzátort teljesen ki kell sütni.• A feltöltött kondenzátor elektromos áramütéstokozhat.A készülék felszereléséhez a hozzámellékelt szerelòkészletet kell használni.• Egyébként a készülék leeshet és súlyossérülést okozhat.Csak az alkatrészlistában felsoroltalkatrészeket használja. Ne módosítsa akészüléket.• A nem megfelelò alkatrészek használataelektromos áramütést, túlzott hòtermelést,vagy tüzet okozhat. MAGYAR4 Szobai légkondicionáló Biztonsági elòírások A beltéri/kültéri kábelezést megfelelòen rögzíteni kell, a kábelt úgy kell vezetni, hogy arra a csatlakozási pontokból húzó erò ne hasson. p. 19

• A helytelen vagy laza csatlakoztatás melegedést vagy tüzet okozhat. A felszerelés, vagy javítás után után gyûjtse össze a csomagoló anyagokat, csavarokat, szegeket, elemeket,törött alkatrészeket stb. és dobja a hulladékba.

• A gyermekek játszhatnak velük és megsérülhetnek. Gyòzòdjön meg arról, hogy a hálózati csatlakozó nem szennyezett, laza, vagy sérült, és csak ezután csatlakoztassa.

• A szennyezett, laza, vagy törött csatlakozó áramütést vagy tüzet okozhat. Ellenòrizze a használni kívánt hûtòközeget. Olvassa el a csomagolásán feltüntetett utasításokat.

• Nem megfelelò hûtòközeg esetén a készülék helytelenül mûködhet. Ne használjon sérült hálózati kábelt és csatlakozót vagy meglazult hálózati aljzatot.

• Ez tüzet, vagy áramütést okozhat. Nedves kézzel ne érintse és ne javítsa a készüléket. A hálózati kábel kihúzásakor kézzel tartsa az aljzatot.

• Áramütés vagy tûz veszélye. A hálózati kábel közelébe ne helyezzen fûtòtestet vagy más fûtòkészüléket.

• Tûz és áramütés veszélye. Az elektromos részekbe ne kerüljön víz. Kerülje a nedves környezetbe való felszerelést.

• Tûz, meghibásodás, vagy áramütés veszélye. A készülék közelében ne tároljon és ne használjon gyúlékony gázt, vagy éghetò anyagot.

• Tûzveszély. A készüléket zárt térben ne használja hosszú ideig. Rendszeresen szellòztessen.

• Egészségre ártalmas oxigénhiány léphet fel. Mûködés közben ne vegye le a készülék elòlapját. (Ne érintse meg az elektrosztatikus szûròt, ha a készülékben van ilyen.)

• Személyi sérülés, áramütés, meghibásodás veszélye. Ha a készülék furcsa hangokat ad, furcsa szag, vagy füst érzékelhetò, akkor azonnal kapcsolja le a kismegszakítót és húzza ki a hálózati kábelt.

• Tûz és áramütés veszélye. Ha a készüléket kályhával, fûtòtesttel stb. üzemelteti együtt, akkor rendszeresen szellòztesse a helyiséget.

• Egészségre ártalmas oxigénhiány léphet fel. A készülék tisztítása, vagy javítása közben kapcsolja ki a készüléket és húzza ki a hálózati kábelt.

• Áramütés veszélye. Ha hosszabb ideig nem használja a készüléket, húzza ki a hálózati kábelt, vagy kapcsolja le a kismegszakítót.

• Rongálódás, meghibásodás, véletlen bekapcsolás veszélye. Ügyeljen arra, hogy senki, különösen kisgyermek ne léphessen vagy eshessen a kültéri egységre.

• Ez személyi sérülést, vagy rongálódást okozhat. Ügyeljen arra, hogy mûködés közben a hálózati kábel ne húzódhasson ki, vagy ne sérülhessen meg.

• Tûz és áramütés veszélye. SEMMIT ne tegyen a hálózati kábelre.

• Tûz és áramütés veszélye. A hálózati kábel csatlakoztatása vagy kihúzása elòtt mindig kapcsolja ki a készüléket (BE/KI kapcsoló).

• Tûz és áramütés veszélye. Gyúlékony gáz szivárgása esetén zárja el a gázt és nyissa ki az ablakot, mielòtt bekapcsolja a készüléket.

• Ne használja a telefont és az elektromos kapcsolókat. Tûz- és robbanásveszély. VIGYÁZAT! A készülék felemeléséhez és szállításához két személy szükséges.

• Elòzze meg a személyi sérüléseket. A készüléket ne szerelje tengeri szélnek (só hatásának) közvetlenül kitett helyre.

• A készülék rozsdásodását okozhatja. A kondenzvíz megfelelò elvezetése érdekében szerelje fel az elvezetò tömlòt.

• A rossz csatlakozás vízszivárgást okozhat. A készüléket vízszintezve szerelje fel.

• A rezgés és a zaj elkerülése érdekében. A készüléket ne szerelje fel olyan helyre, ahol a kültéri egység zaja, vagy kifújt meleg levegòje zavarhatja a környezetet.

• Problémát és vitát okozhat a szomszédokkal. A készülék felszerelése, vagy javítása után mindig ellenòrizze a gáz (hûtòközeg) szivárgását.

• A túl kevés hûtòközeg a készülék meghibásodását okozhatja.Használati útmutató 5 Biztonsági elòírások A készüléket ne használja speciális célra, pl. ételek, mûtárgyak hûtésére stb. Ez egy komfort készülék és nem precíziós hûtòrendszer.

• Az étel, mûtárgy megrongálódhat. Ne fedje le a be- és kimeneti levegònyílásokat.

• A készülék meghibásodhat. A készüléket puha ronggyal tisztítsa. Ne használjon eròs mosószert, oldószert, vizet stb.

• Tûz és áramütés veszélye, a mûanyag alkatrészek meghibásodhatnak. A levegòszûrò eltávolításakor ne érintse meg a készülék fémrészeit.

• Személyi sérülés veszélye. Ne álljon a készülékre és ne tegyen rá semmit (kültéri egységek)

• Személyi sérülés és a készülék meghibásodásának veszélye. Tisztítás után mindig jól rögzítse a szûròt. A szûròt kéthetente, szükség esetén sûrûbben kell tisztítani.

• A szennyezett szûrò csökkenti a hatásfokot. A készülék mûködése közben ne nyúljon kézzel, vagy más tárggyal a levegò beszívó és kifúvó nyílásokba.

• Az éles, forgó alkatrészek személyi sérülést okozhatnak. Legyen óvatos a készülék kicsomagolásakor és felszerelésekor.

• Az éles sarkok sérülést okozhatnak. Ha felszerelés közben a hûtòközeg szivárog, ne érintse meg.

• A hûtòközeg sérülést okozhat (fagyási sérülés). A felszerelés, vagy eltávolítás során ne döntse meg a készüléket.

• A kondenzvíz kifolyhat belòle. Csak a rendszerhez megadott hûtòközeget használja. Ne keverjen hozzá levegòt, vagy más gázt.

• Ha a hûtòrendszerbe levegò jut, akkor túl nagy nyomás keletkezik, ami személyi és tárgyi sérülést okozhat. Ha a felszerelés közben kiszökik a hûtòközeg, azonnal szellòztesse ki a helyiséget.

• A gáz egészségre ártalmas lehet. A készülék, a hûtòolaj és az esetleges alkatrészek hulladékkezelését a helyi és a országos elòírásoknak megfelelòen kell végezni. A távvezérlò elemeit egyszerre, ugyanolyan típusúra kell cserélni. ne használjon vegyesen régi és új, valamint különbözò típusú elemeket.

• Tûz, vagy a készülék meghibásodásának veszélye. Az elemeket ne szedje szét és ne töltse. Az elemeket ne dobja tûzbe.

• Kigyulladhatnak vagy felrobbanhatnak. Ha az elemekbòl a ruhájára, vagy a kezére jut a folyadék, tiszta vízzel alaposan mossa le. Ne használja a távszabályozót, ha az elemek folynak.

• Az elemekben lévò vegyszerek égést okozhatnak és károsak lehetnek az egészségre. Ha az elembòl kijutott folyadék a szájába kerül, mosson fogat és menjen orvoshoz! Ha az elemekbòl kiszivárgott a folyadék, ne használja a távvezérlòt!

• Az elemekben található vegyszerek egészségkárosító hatásúak lehetnek! Ne használja huzamosabb ideig a készüléket, ha a levegò páratartalma magas, vagy egy ablak nyitva van.

• A levegò párája lecsapódhat és károsíthatja a bútorokat. A hideg légáram ne érje közvetlenül Önt, a gyerekeket és a növényeket.

• Ez káros lehet az egészségre. Ne igya meg a készülékbòl kijövò vizet.

• Ez a víz nem tiszta és egészségügyi problémákat okozhat. A magasra szerelt készülék tisztítása, karbantartása, vagy szerelés során használjon stabil széket vagy létrát.

• Legyen óvatos és kerülje el a sérülést. MAGYAR6 Szobai légkondicionálóElektromos biztonság Elektromos biztonság
• A készüléket megfelelòen földelni kell.Az áramütés elkerülése érdekében a készüléket mindig földelt csatlakozóra kell csatlakoztatni.
• A hálózati csatlakozón ne vágja le, vagy ne távolítsa el a védòföldelést.

• Ha a védòföldelést a fali csatlakozó csavarjára csatlakoztatja, akkor a készülék csak akkor lesz földelt, ha a csavarok fémbòl vannak és nincsenek szigetelve, valamint a fali csatlakozó a belsò vezetékezésénkeresztül földelt.
• Ha a légkondicionáló megfelelò földelésével kapcsolatban kétségei vannak, ellenòriztesse képzett villanyszerelòvel.Eròsen javasoljuk, hogy a biztonsági kockázatok miatt ne használjon villásdugót. Ideiglenes csatlakoztatásesetén csak eredeti villásdugót használjon, amely minden szaküzletben kapható. Ügyeljen a védòföldeléshelyes csatlakoztatására. A villásdugó és a dugalj szétválasztásakor az egyik kezével a villásdugót, amásikkal a dugaljat fogja. A hálózatra ne csatlakoztassa túl sokszor, mert a védòföldelés érintkezòjeesetleg megsérülhet.• A készüléket soha ne használja törött villásdugóval. Eròsen javasoljuk, hogy a biztonsági kockázatok miatt ne használjon hosszabbító kábelt. FIGYELEM! FIGYELEM! Villásdugó használata Hosszabbító ideiglenes használata Ez a jelzés elektromos áramütés veszélyére figyelmeztet. Ez a jelzés a készülékre káros veszélyekre figyelmeztet. Ez a jelzés speciális megjegyzés MEGJEGYZÉS A kézikönyvben használt szimbólumok A készüléket a nemzeti kábelezési elòírásoknak megfelelòen kell felszerelni. Ennek az útmutatónak acélja a készülék funkcióinak bemutatása. FIGYELEM!Használati útmutató 7 Az alábbiakban röviden bemutatjuk a kültéri és a beltéri egységeket: A készülék felépítése A készülék felépítése Standard Split típus LED-es kijelzò panel Levegò beszívásPlazmaszûrò (opció)LevegòszûròLevegò kifúvásElòlapBE/KI gombJelvevòTerelòlemez (Vízszintes)Terelòlemezek(Függòleges)Display Beltéri egységek A mûködést jelzò LED-ek Öntesztelò funkció A START mûvelet során vagy a távvezérlò bármelyik gombjának megnyomásakor a kijelzò 10 másodpercre bekapcsolódik. 10 másodperc múlva a kijelzò kb. 50%-os fényeròre kapcsol át.

• Kék lámpa : Hûtés, egészséges paramentesités, automatikus uzemmod Hûtés, automatikus átváltás

tés, levegokeringteto ûzemmod. Hibakód (1 számjegy)

• Piros lámpa : Fûtés, automatikus uzemmod fûtés, automatikus átváltás fûtés. Hibakód (10 számjegy)

Hibajelzò : Váltakozó kék és piros fény, a felvillanások száma: a hibakódot jelzi. Hibakód Leírás 01 Belsò szobahòmérséklet-érzékelò termisztor hibája (TH1) 02 Belsò csòhòmérséklet-érzékelò hibája (TH1) 03 Távvezérlò hibája 05 A beltéri és kültéri egység közötti kommunikáció hibája 06 A kimenò csò belsò hòmérséklet-érzékelòjének hibája (TH2) 10 Belsò BLDC ventilátor blokkolva 12 A közbensò csò belsò hòmérséklet-érzékelòjének hibája (TH3) MAGYAR8 Szobai légkondicionáló Használati utasítás Az elemek behelyezése A vezeték nélküli távirányító karbantartása

1. A nyíl irányában húzva vegye le az elemtartó fedelét.

2. Helyezze be az új elemeket, ügyelve a helyes polaritásra (+ és -).

3. Csúsztassa vissza az elemtartó fedelét.

1. Mindig azonos típusú elemeket használjon.

2. Ha a rendszert hosszabb ideig nem használja, élettartamuk

meghosszabbítása érdekében vegye ki az elemeket.

3. Ha a távszabályzó kijelzòjének fényereje csökkenni kezd,

cserélje ki mindkét elemet.

4. 2db AAA méretû (1.5 Voltos) elemet használjon.

1. A tartónak válasszon biztonságos, könnyen

2. A mellékelt csavarokkal eròsítse a falra, vagy

3. A távszabályozót csúsztassa a tartóba.

1. A távszabályozót ne tegye ki közvetlen

2. A helyes mûködés érdekében a jeladó és a

jelvevò mindig legyen tiszta. A tisztításhoz puha rongyot használjon.

3. Elòfordulhat, hogy a távvezérlò használatakor

más berendezés is bekapcsolódik. Változtassa meg ezek helyzetét, vagy kérjen segítséget a szerviztòl.

1. A jelvevò a készülék belsejében található.

2. A távszabályozót mindig a készülék felé kell

irányítani. A jeladó és vevò közötti rálátást semmilyen tárgy se takarja el. MEGJEGYZÉS Használati utasítás MûködtetésHasználati útmutató 9

Hûtés Autom. mód vagy autom. átváltás Egészséges páramentesítésFelhajtható fedél(nyitva)Fûtés Jeladó

Hûtò típus( ), Hòszivattyús típus( ) Üzemmód Használati utasítás A távirányitó funkciói a következòk: Vezeték nélküli távirányító

A készülék bekapcsolása és kikapcsolása.

2. ÜZEMMÓDVÁLASZTÓ GOMB

Az üzemmód kijelölése.

3. SZOBAHÒMÉRSÉKLET-BEÁLLÍTÓ GOMBOK

A szobahòmérséklet beállítása.

A sebesség négy fokozatban állítható: kicsi, közepes, nagy és "KÁOSZ".

A terelòlemez mozgásának be-/kikapcsolása, a kívánt fel/le levegòáramlási irány beállítása.

7. IDÒZÍTÒ BEÁLLÍTÓ GOMBJAI

A bekapcsolási és kikapcsolási idòpont beállítása.

8. IDÒBEÁLLÍTÓ GOMBOK

Az óraidò beállítása.

9. IDÒZÍTÒ BE-/KIKAPCSOLÓ GOMB

Az idòzített mûködés be-/kikapcsolása.

10. AUTOMATIKUS ALVÁS ÜZEMMÓD

Az "ALVÁS" üzemmód bekapcsolása.

11. LEVEGÒKERINGTETÉS GOMB(OPCIÓ)

A levegò keringtetése hûtés vagy fûtés nélkül.

ENERGIATAKARÉKOS HÙTÉS GOMB

(OPCIÓ) inverter típusok esetén

12. HÒMÉRSÉKLET-ELLENÒRZÒ GOMB

A szobahòmérséklet ellenòrzése.

13. PLAZMA GOMB (OPCIÓ)

A plazma szûrési funkció be-/kikapcsolása.

14. VÍZSZINTES LEVEGÒÁRAMLÁS GOMB (OPCIÓ)

A kívánt vízszintes levegòáramlási irány beállítása.

Az idò nullázása beállítás elòtt.

A gombok kékkel jelölt funkcióinak használata. 17. AUTOMATIKUS TISZTÍTÁS GOMB (OPCIÓ)Az automatikus tisztítás beállítása.Néhány típusban a gomb 2. funkciója a LEDfényerejének beállítása.18. LCD FÉNYER Ò GOMB (OPCIÓ) Ezzel az LCD fényerejét lehet beállítani. A gombok alatt kékkel feltüntetett funkciók használatához elòször nyomja meg a "2

F" gombot, majd a kívánt funkciógombot. A "2

F" megnyomása a kékkel jelölt funkciót kapcsolja be. A funkció kikapcsolásához nyomja meg ismét a "2

F" gombot, ez egyébként 10 mp tétlenség után automatikusan megtörténik. MEGJEGYZÉS

JET COOL/JET HEAT GOMB

A gyors hűtés és fűtés indítása és leállítása. A Jet Cool/Jet Heat igen nagy sebességgel forgatja a ventilátort. MAGYAR10 Szobai légkondicionáló

Hûtés Egészséges páramentesítés Single: automatikus átváltás Multi: automatikus mûködés Fûtés (Csak hòszivattyús típus) Hòmérséklet csökkentése Hòmérséklet növelése

Kis sebesség Közepes sebesség. Nagy sebesség."KÁOSZ" levegò Használati utasítás A BE/KI gombbal kapcsolja be a készüléket. A készülék hangjelzést ad. Nyissa fel a távvezérlò fedelét és nyomja meg az üzemmódválasztó gombot. A gomb minden megnyomására az üzemmód a nyíl irányában változik. Hûtés vagy fûtés üzemmódban a SZOBAHÒMÉRSÉKLET gombokkal állítsa be a kívánt szobahòmérsékletet. Hûtés esetén a hòmérsékletet 18°C~30°C között, fûtés esetén 16°C~30°C között állítható. A távszabályozóval állítsa be a ventilátor sebességét. Ez a BELTÉRI EGYSÉG VENTILÁTOR SEBESSÉGVÁLASZTÓ GOMBJÁVAL négy lépésben állítható: alacsony, közepes, nagy és "KÁOSZ". A ventilátor sebessége a gomb minden megnyomásakor a nyíl irányában változik.

Természetes szellò a "KÁOSZ" logikával

A frissebb közérzet eléréséhez a BELTÉRI EGYSÉG VENTILÁTOR SEBESSÉGVÁLASZTÓ GOMBJÁVAL válassza a "KÁOSZ" üzemmódot. Ekkor a légáramlás természetes szellòhöz hasonló, a ventilátor sebessége automatikusan, a "KÁOSZ" logikának megfelelòen változik. ÜzemmódHasználati útmutató 11 Egészséges páramentesítés ❏ Az ÜZEMMÓDVÁLASZTÓ GOMBBAL ezt az üzemmódot választva a készülék megkezdi a páramentesítést. A hòmérséklet és az áramló levegòmennyiség az érzékelt szobahòmérséklet alapján automatikusan a páramentesítéshez legkedvezòbb értékre áll be. Ilyenkor azonban a szobahòmérséklet nem jelenik meg a távvezérlò kijelzòjén, valamint be sem lehet állítani. ❏ Az egészséges páramentesítés során az optimalizáló algoritmus az áramló levegò mennyiségét a pillanatnyi szobahòmérséklet alapján automatikusan állítja be, így a szoba nagy páratartalom esetén is egészséges és kellemes klímájú lesz. Automatikus üzemmód váltás Egészséges páramentesítés Automatikus üzemmód Automatikus üzemmódban a légkondicionáló alapvetòen fûtés vagy hûtés üzemben mûködik. Ebben a módban azonban a vezérlò automatikusan kapcsol a fûtés és hûtés között, hogy ± 2 °C pontossággal tartsa a beállított hòmérsékletet. Használati utasítás Ebben az üzemmódban a hòmérséklet és a ventilátor-sebesség beállítását a mért szobahòmérséklet alapján a vezérlò elektronika automatikusan végzi el. Ha túl hideg, vagy meleg van, a hòmérséklet-beállító gombokkal állítson be nagyobb fûtést vagy hûtést. Az üzemmód bekapcsolásához hajtsa végre az 1.,2. és 4. lépést (ld. Üzemmód). Az üzemmód bekapcsolásához hajtsa végre az 1. és 2. lépést (ld. Üzemmód) A funkció bekapcsolásához hajtsa végre az 1., 2., 3.,és 4. lépést (ld. Üzemmód) Automatikus üzemmód (opció) Automatikus üzemmód váltás (opció) Egészséges páramentesítés MAGYAR12 Szobai légkondicionáló Használati utasítás Gyors hûtés/fûtés üzemmód AUTO CLEAN ❏ Az automatikus tisztítás során csak a BE/KI, a PLASMA és az AUTO CLEAN gomb használható. MEGJEGYZÉS ❏ Az automatikus tisztítással a hûtés, vagy egészséges párátlanítás üzemmód után a beltéri egységben maradt nedvességet lehet eltávolítani.

1. A funkció bekapcsolásához nyomja meg az AUTO CLEAN gombot.

2. Ekkor a készülék ventilátora minden kikapcsolás után kb. 15 percig tovább

mûködik hûtés, vagy párátlanítás nélkül. A levegòterelò is bezáródik.

3. Ez minden visszamaradt nedvességet kiszárít és megtisztítja a készülék belsejét.

4. Ha a funkció futása közben megnyomja az AUTO CLEAN gombot, akkor a funkció

leáll. Automatikus tisztítás A gyors hûtés funkcióval a forró nyárban gyorsan le lehet hûteni a szobát. Ekkor a készülék 30 percig hûtés üzemmódba kapcsol, a ventilátor maximális sebességgel forog, a kívánt hòmérsékletet pedig a gyors és hatékony hûtés érdekében automatikusan 18°C-ra állítja be. Hasonlóképpen, a 60 perces gyors fûtés funkció (csak néhány típusban használható), maximális ventilátor-sebességgel és 30°C beállítással gyorsan felfûti a szobát. A funkciót a GYORS HÛTÉS gombbal lehet bekapcsolni. A normál hûtési üzemmódba való visszatéréshez nyomja meg a GYORS HÛTÉS, a BELTÉRI EGYSÉG VENTILÁTOR-SEBESSÉG vagy a SZOBAHÒMÉRSÉKLET-BEÁLLÍTÓ gombot.

• A Jet Cool/Heat üzem nem aktiválható levegòkeringetò és automatikus átváltó.

• A Jet Heat nem kapcsolható be, ha a vezetékes távvezérlò csatlakoztatva van.

• A Jet Heat funkciót fûtés üzemmódban a JET COOL/HEAT gomb megnyomásával lehet bekapcsolni.

button Használati útmutató 13 Energiatakarékos hûtés (opció) Használati utasítás Az energiatakarékos hûtés üzemmód energiát takaríthat meg a hûtés és egészséges párátlanítás üzemmódban, hiszen a test alkalmazkodási idejének és a hòmérsékletnek az idòbeli változását figyelembe véve hatékonyan állítja be a kívánt hòmérsékletet.

1. Nyomja meg a BE/KI gombot.

2. Nyissa fel a távvezérlò fedelét.

Válassza a "hûtés" vagy az "egészséges párátlanítás" üzemmódot

3. Nyomja meg az ENERGIATAKARÉKOS HÛTÉS gombot.

4. A funkciót a gomb ismételt megnyomásával lehet leállítani, ezután a készülék az

elòzò üzemmódban (hûtés vagy egészséges párátlanítás) mûködik tovább. Kényszerített üzemmód A készülék kezelése, ha a távvezérlòt nem lehet használni. Az üzemmódot az ON/OFF gomb megnyomásával lehet indítani. A kikapcsoláshoz ismét nyomja meg az ON/OFF gombot. Teszt üzemmód A TESZT ÜZEMMÓD során a készülék nagy ventilátor-sebességgel, hûtés üzemmódban mûködik, a helyiség hòmérsékletétòl függetlenül. Ha a készülék a teszt üzemmód során jeleket vesz a távvezérlòtòl, akkor ezeknek a jeleknek megfelelòen mûködik. Az üzemmód bekapcsolásához 3-5 mp-ig tartsa nyomva az ON/OFF gombot, amíg egy hangjelzést nem hall. Az üzemmód kikapcsolásához ismét nyomja meg a gombot. Hòszivattyús típus Szobahòm. ≥ 24°C 21°C ≤ Szobahòm. < 24°C Szobahòm. < 21°C Üzemmód Hûtés Hûtés Egészséges páramentesítés Fûtés Beltéri vent. Nagy Nagy Nagy Nagy sebesség Hòmérséklet-beáll. 22°C 22°C 23°C 24°C Hûtò típus Kijelzò fényereje (opció) A kijelzò fényerejét a távvezérlòvel lehet beállítani. A start/stop gombbal kapcsolja be a készüléket. Nyissa fel a távvezérlò ajtaját, nyomja meg a 2ndF (második funkció) gombot és nyomja meg a kijelzò fényerò gombot. A kijelzò elsötétül. A gomb ismételt megnyomásával állítsa be a kijelzò fényerejét. MAGYAR14 Szobai légkondicionáló Használati utasítás Kikapcsolás Bekapcsolás Ki- és bekapcsolás Be- és kikapcsolás

1. A készülék automatikus kikapcsolási idòpontjának beállításához nyomja meg az ALVÁS AUTOMATIKA

2. Az idòzítòt az ALVÁS gomb 1 - 7-szeri megnyomásával egy órás lépésekben lehet beprogramozni. A kikapcsolási

idòzítés 1-7 óra lehet. Az idòzítés megváltoztatásához irányítsa a távvezérlòt a légkondicionáló felé és a kívánt idòzítésnek megfelelò számban nyomja meg az ALVÁS gombot.

• Az alvás üzemmódban a beltéri ventilátor a kényelmes alvás érdekében kis ventilátor-sebességgel hût és fût. Hûtés vagy egészséges párátlanítás üzem A kellemes alvás érdekében a funkció bekapcsolását követò 30 percben a beállított hòmérséklet automatikusan kétszer 1°C értékkel nò (1 óra alatt 2°C). Ezután a funkció idòtartama alatt ez marad a beállított hòmérséklet. MEGJEGYZÉS

1. Az idòt csak a RESET gomb megnyomása után lehet beállítani. Az elemek cseréje után

az idò beállításához nyomja meg a RESET gombot. Nyomja meg a BE/KI gombot.

F gombot. A ikonnak világítania kell.

3. Az IDÒBEÁLLÍTÓ GOMBOKKAL állítsa be a kívánt idòpontot.

4. Nyomja meg a SET/CANCEL gombot.

Ellenòrizze az A.M. (délelòtt) és P.M. (délután) kijelzés helyességét. MEGJEGYZÉS

1. A távvezérlò kijelzòjén ellenòrizze az óraidò helyességét.

3. Az idòzítò be-/kikapcsolásához nyomja meg az idòzítés ON/OFF gombját.

4. Az IDÒBEÁLLÍTÓ GOMBOKKAL állítsa be a kívánt idòpontot.

5. A beállított idòpont érvényesítéséhez a távvezérlòt a légkondicionáló felé fordítva nyomja meg az

IDÒBEÁLLÍTÓ GOMBOKAT. Az idòzítés kikapcsolása Ellenòrizze, hogy a ikon nem világít. A távvezérlòt a légkondicionáló felé fordítva nyomja meg az idòzítés KIKAPCSOLÓ gombját (CANCEL). (A készüléken kialszik a LED és az idòkijelzés eltûnik) Az alábbi négyféle idòzítés közül lehet választani: MEGJEGYZÉS

OFF CANCEL SET CANCEL SET CANCEL SET Alvás üzemmód Az óraidò beállítása Az idòzítés beállításaHasználati útmutató 15 Ez a funkció hûtés, vagy fûtés nélkül keringteti a levegòt. Bekapcsolásához nyomja meg a KERINGTETÉS gombot. Ezután a levegò sebességét a VENTILÁTOR-SEBESSÉG beállító gombjával lehet beállítani. Használati utasítás A függòleges/vízszintes légterelés beállítása (opció)

• A CHAOS gomb megnyomásakor a vízszintes fújásirány automatikusan, a káosz-algoritmusnak megfelelòen változik, így a levegòt egyenletesen osztja el a szobában, egyidejûleg a természetes szellò érzetét kelti.

• A fel/le fújásirányt mindig a távvezérlòvel kell beállítani. Ha kézzel mozgatja a levegòterelòt, akkor a mechanizmus megsérülhet. A készülék kikapcsolt állapotában a fe/le levegòterelò lezárja a levegò-kimenetet. MEGJEGYZÉS A KÁOSZ funkció gazdaságossá teszi a fogyasztást és megelòzi a túlhûtést. A ventilátor sebessége a környezeti hòmérséklettòl függòen automatikusan fel/le változik. MEGJEGYZÉS A gyári beállítás szerint ez a funkció engedélyezett, de a BE/KI gombot 6 mp-ig nyomva tartva kikapcsolható. A kijelzò 3~4 alkalommal duplán felvillan. A bekapcsoláshoz ismét 6 mp-ig nyomva kell tartani a gombot. A kijelzò 3~4 alkalommal háromszor felvillan. MEGJEGYZÉS Levegòkeringtetò üzemmód Ez a funkció a hálózati feszültség kimaradása esetén hasznos. A feszültség visszatérte után ez a funkció visszaállítja a kimaradás elòtti állapotot és a légkondicionáló ugyanazokkal a beállításokkal mûködik tovább. Automatikus újraindítás ON/OFFbutton A fel/le irányú (függòleges) levegòterelést a távirányítóval lehet állítani.

1. A BE/KI gombbal kapcsolja be a készüléket.

2. Nyomja meg a "KÁOSZ" gombot.

4. A gomb ismételt megnyomásával

a levegòterelòt a kívánt helyzetben lehet megállítani. (Opció) A bal/jobb irányú (vízszintes) levegòáramlást a távvezérlòvel lehet állítani.

1. A BE/KI gombbal kapcsolja be a készüléket.

2. Nyomja meg a VÍZSZINTES

jobbra/balra mozognak.

megnyomásával a levegòterelòt a kívánt helyzetben lehet megállítani. (Opció) A vízszintes légáramlás irányát a terelò kézi beállításával lehet szabályozni. Ennek során ügyeljen arra, hogy ne érintse kézzel a ventilátort. MAGYAR16 Szobai légkondicionáló Használati utasítás

• Egyes készülékek nem képesek a vezeték nélküli jelek vételére.

• A beltéri hòmérséklet ellenòrzéséhez nyomja meg a ( ) gombot. SZOBAHÒMÉRSÉKLET-BEÁLLÍTÓ GOMB BEÁLLÍTÁS/TÖRLÉS GOMB

A típustól függòen elòfordulhat, hogy egyes funkciók nem használhatók és nem jelennek meg a kijelzòn. ❊ Az üzemmód részleteivel kapcsolatban olvassa el a távvezérlò használati útmutatóját. Wired Remote Controller (Accessory)Használati útmutató 17 Allergia szûròHármas szûrò Karbantartás és szerviz Bármilyen karbantartás elòtt kapcsolja ki a készüléket, és a kismegszakítót és húzza ki a hálózati kábelt. VIGYÁZAT! A készüléket puha, száraz ronggyal tisztítsa. Ne használjon fehérítò- vagy súrolószert. Ne használja a következòket

-nál melegebb víz.. Deformációt és színváltozást okozhat. - Oldószerek. Ezek károsíthatják a készülék felületét. Levegòszòròk Az elòlap / rács mögötti szûròket 2-hetente vagy szükség szerint gyakrabban ellenòrizni és tisztítani kell. A szûròk eltávolítását minden típus esetén rajzok mutatják be. A szûròket porszívóval vagy meleg szappanos vízzel tisztítsa. Ha a szennyezòdést nehéz eltávolítani, akkor langyos mosogatószer-oldattal mossa le. Lemosás után árnyékban szárítsa meg a szûròt, majd helyezze vissza. Allergia szûrò + hármas szûrò Vegye ki a levegòszûrò mögött lévò allergia-szûròt + hármas szûròt és tegye ki òket közvetlen napsugárzásnak 2 órára. Ez után tegye vissza a szûrõket eredeti helyükre. A szûròk eltávolítása Az ábra szerint nyissa fel az elòlapot. Enyhén húzza maga felé szûròt, majd húzza ki. A levegòszûrò eltávolítása után kissé elòrehúzva vegye ki az allergiamentesítò és a hármas szûròt . VIGYÁZAT! Karbantartás és szerviz Gas

MAGYAR18 Szobai légkondicionáló Karbantartás és szerviz Kültéri egység A kültéri egység hòcserélò lamelláit és nyílásait rendszeresen ellenòrizni kell. Por-, vagy koromszennyezòdés esetén a hòcserélòt és a nyílásokat szakembernek, gòzzel kell kitisztítania. A szennyezett vagy eltömòdött hòcserélò csökkenti a berendezés hatásfokát és növeli az üzemeltetési költségeket. MEGJEGYZÉS Használati tanácsok! Ne hûtse túl a szobát. Ez nem egészséges és pazarolja az áramot. A rolókat és függönyöket tartsa zárva. A készülék mûködése közben ne engedjen közvetlen napsütést a szobába. Tartsa egyenletesen a szoba hòmérsékletét. A függòleges és vízszintes áramlás beállításával egyenletesen oszlassa el a hòmérsékletet. Az ajtók és ablakok legyenek szorosan zárva. A hideg levegò szobában tartása érdekében a lehetò legkevesebbszer nyisson ajtót vagy ablakot. Rendszeresen tisztítsa a levegòszûròt. Az eldugult levegòszûrò csökkenti a légáramlást, a hûtés és a páramentesítés hatását. Legalább kéthetente tisztítsa. Esetenként szellòztesse a szobát. Mivel az ajtók zárva vannak, esetenként nyissa ki òket és szellòztesse a szobát. A gyors és hatékony hûtéshez használjon nagy ventilátor- sebességet. A készülék a megadott hûtési teljesítményt a legnagyobb ventilátor-sebességgel adja le.Használati útmutató 19 Hibakeresési tanácsok. Takarítson meg idòt és pénzt! A légkondicionáló rendellenesen mûködhet, ha: Probléma ■ A készülék nincs a hálózatra csatlakoztatva. ■ A biztosító kiolvadt/a kismegszakító leoldott. ■ Hálózati feszültség hibája. ■ Magas feszültség. ■ A levegòáramlás akadályozott. ■ A levegòszûrò szennyezett. ■ A szoba túl meleg volt.

■ A hideg levegò elszökik.

Helytelen hòm. beállítás ■ A szobában hòforrás van.

légkondicio- náló nem indul A légkondicio- náló nem megfelelòen hût

• Ellenòrizze, hogy a hálózati kábel megfelelòen csatlakoztatva van-e.

• Ellenòrizze a biztosítót/kismegszakítót és cserélje ki/kapcsolja fel.

• Feszültség-kimaradás esetén az üzemmódválasztót állítsa OFF állásba. A feszültség visszatérte után a túlterhelés elkerülése érdekében várjon 3 percig és ezután indítsa újra a készüléket.

• Ha a hálózati feszültség szokatlanul nagy, vagy kicsi, a kismegszakító leold.

• Gyòzòdjön meg arról, hogy a készülék elòtt nincs függöny, redòny, vagy bútor, ami akadályozza a levegò áramlását.

• A szûròket legalább 2-hetente tisztítsa. Ld. Karbantartás és szerviz.

• A készülék elsò bekapcsolása után a szoba lehûléséhez hosszabb idò szükséges.

• Ellenòrizze, hogy a nincs-e nyitott szellòzò/nyílászáró.

• Ellenòrizze a beállítások helyességét.

• A légkondicionáló használata alatt távolítsa el az ilyen hòforrásokat. TeendòLehetséges okok

1. Bármilyen rendellenesség, pl. égett szag, szokatlan zaj estén. Kapcsolja ki a

készüléket. Ilyenkor ne próbálja megjavítani a rendszert és ne kapcsolja be újra.

2. A hálózati kábel túl meleg vagy megrongálódott.

3. Az önteszt hibakódot jelez.

4. A beltéri egységbòl kis páratartalom esetén is víz csepeg.

5. Bármilyen kapcsoló, kismegszakító (életvédelem, földelés) vagy biztosító helytelenül

mûködik A teljesítmény csökkenésének megakadályozása érdekében a felhasználónak rendszeresen ellenòriznie és tisztítania kell a készüléket. Speciális esetekben ezt csak a szerviz végezheti. Az alábbi esetekben azonnal hívja a szervizt! Karbantartás és szerviz MAGYAR
