Termék típusa	Szívó- és szűrő páraelszívó
Márka	TURBOAIR
Modell	AOSTA GREYF52
Méretek (beépítési nyílás)	468 x 260 mm
Változat	Elszívó (kültéri elvezetés) vagy recirkulációs (szénszűrővel)
Elektromos tápellátás	220-240 V ~ 50 Hz
Világítás	Ovális izzólámpa max 40W E14
Zsírszűrő	Eldobható papír vagy mosható fém (modelltől függően)
Aktív szénszűrő	Opcionális, kör alakú, cseréje 4 havonta
Minimális biztonsági távolság	65 cm (elektromos, gáz vagy vegyes tűzhelyekhez)
Beépítés	Beépíthető szekrénybe vagy tartóra
Használat	Háztartási
Külső karbantartás	Nedves ronggyal semleges folyékony mosószerrel, ne használjon alkoholt
Izzócsere	Húzza ki a dugót, távolítsa el a rácsot, cserélje ki max 40W E14 izzóra
Megfelelőség	WEEE irányelv 2002/96/EK

Gyakran ismételt kérdések - AOSTA GREYF52 TURBOAIR

Mi a minimális távolság a páraelszívó és a főzőfelület között?

A főzőfelület és a páraelszívó legalacsonyabb része közötti minimális távolságnak legalább 65 cm-nek kell lennie elektromos, gáz vagy vegyes tűzhelyek esetén.

Hogyan kell felszerelni a páraelszívót elszívó változatban?

Elszívó változatban a páraelszívót egy külső elvezető csatornához kell csatlakoztatni. Használja a felső levegőkivezetőt A és a csatlakozógyűrűt B egy elvezető tömlő (nem tartozék) felszereléséhez. Győződjön meg arról, hogy eltávolította a szénszűrőt, ha van.

Hogyan kell felszerelni a páraelszívót recirkulációs változatban?

Recirkulációs változatban a levegőt aktív szénszűrő szűri, majd visszajuttatja a helyiségbe. Ha a páraelszívó szénszűrő nélkül érkezik, rendelje meg és szerelje fel üzembe helyezés előtt. A levegő egy csövön keresztül egy bútoron át távozik.

Hogyan kell tisztítani a fém zsírszűrőt?

A fém zsírszűrőt havonta egyszer kell tisztítani nem agresszív mosószerrel, kézzel vagy mosogatógépben alacsony hőmérsékleten rövid ciklusban. Vegye figyelembe, hogy a mosogatógépes mosás elszíneződést okozhat anélkül, hogy befolyásolná a teljesítményt.

Milyen gyakran kell cserélni a szénszűrőt?

Az aktív szénszűrőt legfeljebb négy hónap használat után kell cserélni. Nem tisztítható vagy regenerálható.

Hogyan kell cserélni a páraelszívó izzóját?

Az izzó cseréjéhez először húzza ki a páraelszívót a hálózatból. Győződjön meg arról, hogy az izzó hideg. Távolítsa el a szűrőrácsot vagy a zsírszűrőt az izzóhoz való hozzáféréshez. Cserélje ki egy ovális izzólámpára: max. 40 W, E14 típus.

Mi a teendő, ha a világítás nem működik?

Először ellenőrizze, hogy az izzók megfelelően vannak-e a helyükön. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Használhatom a páraelszívót zsírszűrő nélkül?

Nem, a páraelszívót soha nem szabad használni a rács vagy a zsírszűrő megfelelő felszerelése nélkül. Szűrő nélküli használat károsíthatja a motort és tűzveszélyt jelenthet.

Hogyan kell biztonságosan kihúzni a páraelszívót?

Minden tisztítási vagy karbantartási művelet előtt húzza ki a páraelszívót az elektromos hálózatból a dugó kihúzásával vagy a lakás főkapcsolójának lekapcsolásával.

Milyen tisztítószereket használjak a páraelszívóhoz?

Használjon nedves rongyot semleges folyékony mosószerrel. Ne használjon alkoholt vagy koptató hatású szereket.

HASZNÁLATI ÚTMUTATÓ AOSTA GREYF52 TURBOAIR

HU Felszerelési és használati utasítás

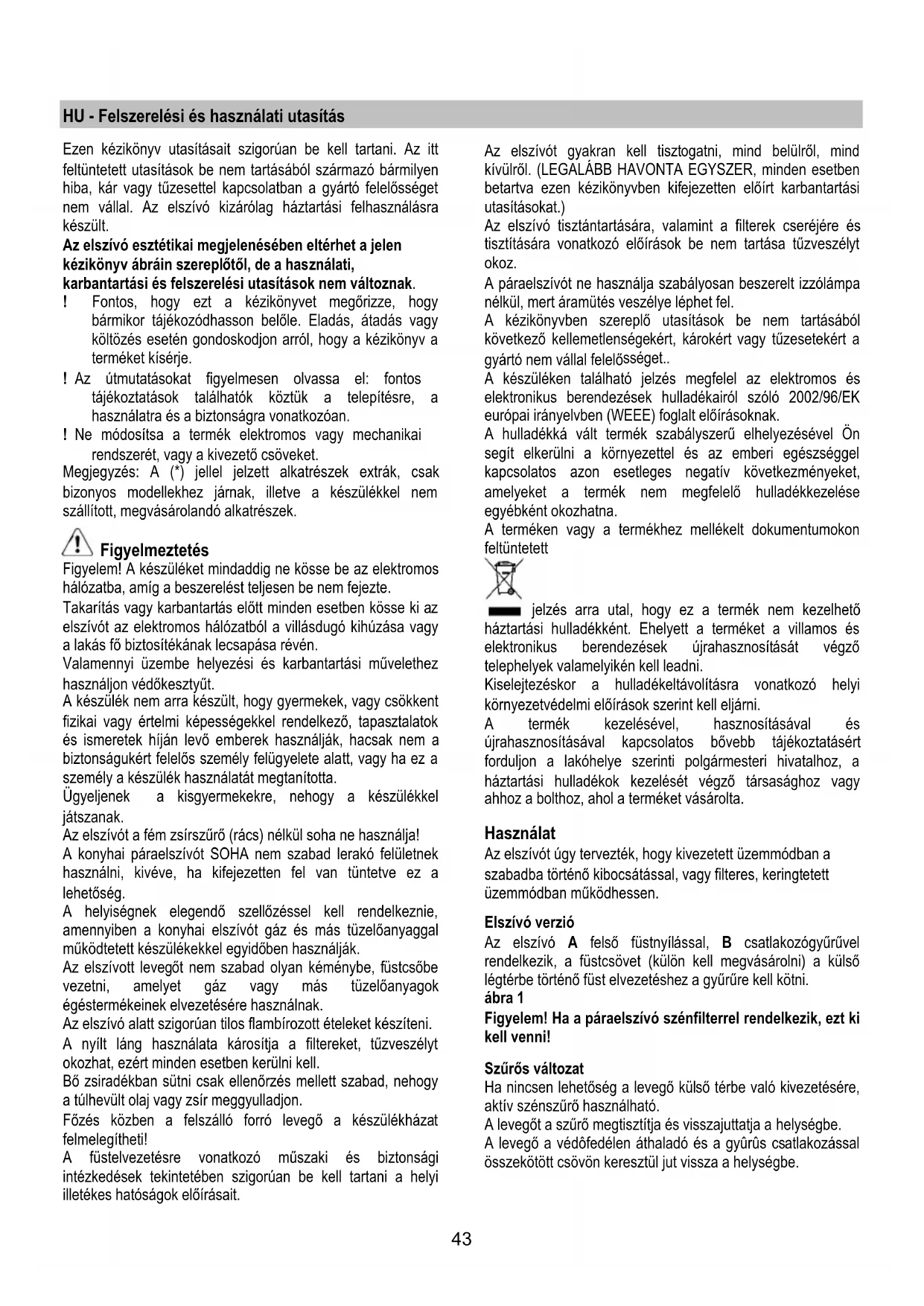

HU - Felszerelési és használati utasítás

Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó felelősséget nem vállal. Az elszívó kizárólag háztartási felhasználásra készült.

Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplőtől, de a használati, karbantartási és felszerelési utasítások nem változnak.

! Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje.

! Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.

! Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető csöveket.

Megjegyzés: A (*) jellel jelzett alkatrészek extrák, csak bizonyos modellekhez járnak, illetve a készülékkel nem szállított, megvásárolandó alkatrészek.

Figyelmeztetés

Figyelem! A készüléket mindaddig ne kösse be az elektromos hálózatba, amíg a beszerelést teljesen be nem fejezte.

Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén.

Valamennyi üzembe helyezési és karbantartási müvelethez használjon védőkesztyűt.

A készülék nem arra készült, hogy gyermekek, vagy csökkent fizikai vagy értelmi képességekkel rendelkező, tapasztalatok és ismeretek híján levő emberek használják, hacsak nem a biztonságukért felelős személy felügyelete alatt, vagy ha ez a személy a készülék használatát megtanította.

Ügyeljenek a kisgyermekekre, nehogy a készülékkel játszanak.

Az elszívót a fém zsírszűrő (rács) nélkül soha ne használja!

A konyhai páraelszívót SOHA nem szabad lerakó felületnek használni, kivéve, ha kifejezetten fel van tüntetve ez a lehetőség.

A helyiségnek elegendő szellőzéssel kell rendelkeznie, amennyiben a konyhai elszívót gáz és más tüzelőanyaggal működtetett készülékekkel egyidőben használják.

Az elszívott levegőt nem szabad olyan kéménybe, füstcsőbe vezetni, amelyet gáz vagy más tüzelőanyagok égéstermékeinek elvezetésére használnak.

Az elszívó alatt szigorúan tilos flambírozott ételeket készíteni.

A nyílt láng használata károsítja a filtereket, tűzveszélyt okozhat, ezért minden esetben kerülni kell.

Bő zsiradékban sütni csak ellenőrzés mellett szabad, nehogy a túlhevült olaj vagy zsír meggyulladjon.

Főzés közben a felszálló forró levegő a készülékházat felmelegítheti!

A füstelvezetésre vonatkozó müszaki és biztonsági intézkedések tekintetében szigorúan be kell tartani a helyi illetékes hatóságok előírásait.

Az elszívót gyakran kell tisztogatni, mind belülröl, mind kívülröl. (LEGALÁBB HAVONTA EGYSZER, minden esetben betartva ezen kézikönyvben kifejezetten előírt karbantartási utasításokat.)

Az elszívó tisztántartására, valamint a filterek cseréjére és tisztítására vonatkozó előírások be nem tartása tűzveszélyt okoz.

A páraelszívót ne használja szabályosan beszerelt izzólámpa nélkül, mert áramütés veszélye léphet fel.

A kézikönyvben szereplő utasítások be nem tartásából következő kellemetlenségekért, károkért vagy tűzesetekért a gyártó nem vállal felelősséget..

A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK európai irányelvben (WEEE) foglalt előírásoknak.

A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.

A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett

jelzés arra utal, hogy ez a termék nem kezelhető ási hulladékként. Ehelyett a terméket a villamos és nikus berendezések újrahasznosítását végző lyek valamelyikén kell leadni.

Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások szerint kell eljárni.

A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta.

Használat

Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.

Elszívó verzió

Az elszívó A felső füstnyílással, B csatlakozógyűrűvel rendelkezik, a füstcsövet (külön kell megvásárolni) a külső légtérbe történő füst elvezetéshez a gyűrűre kell kötni.

ábra 1

Figyelem! Ha a páraelszívó szénfilterrel rendelkezik, ezt ki kell venni!

Szürös változat

Ha nincsen lehetőség a levegő külső térbe való kivezetésére, aktív szénszűrő használható.

A levegőt a szűrő megtisztítja és visszajuttatja a helységbe.

A levegő a védôfedélen áthaladó és a gyűrűs csatlakozással összekötött csövön keresztül jut vissza a helységbe.

Figyelem! Ha a páraelszívó szénfilterrel nem rendelkezik, ezt meg kell rendelni, és használatba vétel előtt fel kell szerelni.

Az elszívó motor nélküli modellek csak kivezetett változatban működnek és külső elszívó egységhez (ez nem jár a készülékhez) kell kötni őket.

A bekötési útmutató az elszívó egységhez van mellékelve.

Felszerelés

A főzőkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 65cm elektromos főzőlap, és 65cm gáz vagy vegyes tüzelésű főzőlap esetén.

Ha a gázfőzőlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni.

Villamos bekötés

A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett műszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhető helyen elhelyezett, az érvényben lévő szabványoknak megfelelő dugaszoló aljzathoz, akár a beszerelést követően is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhető, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követően is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelően.

Figyelem! mielőtt az elszívó áramkörét visszaköti a hálózatba és ellenőrzi, hogy az elszívó helyesen működik-e, mindig ellenőrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e.

Felszerelés

Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elegendően erősnek kell lennie, hogy az elszívó súlyát megtartsa.

Ezt a kürtötípust fali bútorba vagy más tartószerkezetbe való beépítésre tervezték.

A páraelszívó beszereléséhez a következő méreteket vegye figyelembe:

52 = 468 x 260 mm

74 = 688 x 260 mm

1. Helyezze a bútorra a fent megadott méretnek megfelelően kivágott panelt.

2. Készítsen egy 130/160mm átmérőjű csőnek megfelelő nyílást.

3. Emelje ki a páraelszívóból a filtertartó hálót, vagy a rostélyt (3-4-5. Ábrák), majd helyezze a készüléket a nyílás alá.

4. Rögzítse az elvezetőcsövet a motor kivezetőnyílására és alakítsa ki az elektromos köttetést.

5. Helyezze a készüléket a bútorba, s a készletben lévő 4 csavarral a megfelelő helyen rögzítse. (2.1. Ábra).

Működése

Az elszívó szíváserősség-szabályozóval és főzőlapvilágítás-kapcsolóval ellátott kezelőpanellel rendelkezik.

Amikor a konyhában különösen nagy a pára koncentráció, használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt 5 perccel kapcsolja be az elszívót, és a főzés befejezése után 15 percig működtesse tovább.

Karbantartás

Figyelem! Takarítás vagy karbantartás előtt minden esetben kösse ki az elszívót az elektromos hálózatból a villásdugó kihúzása vagy a lakás fő biztosítékának lecsapása révén.

Tisztítás

Az elszívót gyakran kell tisztítani, mind belülről, mind kívülről (legalább olyan gyakran, mint a zsírszűrő filterek tisztítását). A tisztításhoz használjon semleges folyékony mosószerrel átitatott nedves ruhát. Kerülje a súrolószert tartalmazó mosószerek használatát.

NE HASZNÁLJON ALKOHOLT!

Figyelem! Az elszívó tisztán tartására, valamint a filterek cseréjére vonatkozó előírások be nem tartása tűzveszélyt okoz. Ezért felhívjuk figyelmét, hogy tartsa be az utasításokat. A helytelen karbantartás, vagy a fent említett utasítások be nem tartása miatt a motorban esetleg bekövetkező károk vagy tűzesetek miatt semmiféle felelősséget nem vállalunk.

Zsírszűrő filter

Visszatartja a főzésből eredő zsírrészecskéket.

Amennyiben tartórácsban van elhelyezve, a zsírszűrő a következő típusú lehet:

A papírszűrőt havonta egyszer kell cserélni, illetve akkor, ha felső oldala elszíneződött, és a színezés a rácson keresztül is látható.

A fémszüröt havonta egyszer kézzel (nem agresszív tisztítószerrel), illetve mosogatógépben (rövid ideig, alacsony hőfokon) el kell mosni.

Mosogatógépben történő mosáskor a fém zsírszűrő elszíneződhet, de ez egyáltalán nem befolyásolja szűrési jellemzőit

ábra 3-5-6

A zsírszűrő J kiemeléséhez nyissa ki az elszívó rostélyt H az L kampók segítségével majd távolítsa el a rögzítőket K.

Néhány modell tartórostély nélküli fém filterrel M rendelkezik, ezek tisztítása a fent leírtak szerint történik, az N fogantyúk lefelé húzásával emelhetőek ki az aljzatból.

Szénfilter (csak keringtetett változat esetén)

Magában tartja a főzésből származó kellemetlen szagokat.

A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen cserélni kell a betétet legalább négyhavonként.

NEM lehet kimosni vagy regenerálni

ábra 6

Köralakú szénfilter

A motorforgató védőrács takarásához mindkét oldalra helyezzen fel egyet, majd forgassa az óramutató járásával megegyező irányban.

Szétszereléshez forgassa az óramutató járásával ellentétes irányban.

Égőcsere

Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból.

Figyelem! Mielött a lámpákhoz érne, győződjön meg róla, hidegek-e.

Emelje ki a zsírszűrőt tartó rostélyt, vagy a zsírfiltert, hogy a világítás dobozhoz férjen. Csavarja ki a sérült izzót és cserélje ki ovális, fehér fényű, max 40W E14 körtével.

Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná ,ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.
