AOSTA GREYF52 - Exaustor TURBOAIR - Manual de utilização gratuito

Tipo de produto	Coifa aspirante e filtrante
Marca	TURBOAIR
Modelo	AOSTA GREYF52
Dimensões (abertura de montagem)	468 x 260 mm
Versão	Aspirante (evacuação externa) ou recirculação (com filtro de carvão)
Alimentação elétrica	220-240 V ~ 50 Hz
Iluminação	Lâmpada oval incandescente max 40W E14
Filtro de gordura	Papel descartável ou metálico lavável (conforme modelo)
Filtro de carvão ativo	Opcional, circular, troca a cada 4 meses
Distância mínima de segurança	65 cm (fogões elétricos, a gás ou mistos)
Instalação	Embutível em móvel ou suporte
Uso	Doméstico
Manutenção externa	Pano úmido com detergente líquido neutro, não usar álcool
Substituição da lâmpada	Desconectar, remover grade, substituir por lâmpada max 40W E14
Conformidade	Diretiva REEE 2002/96/CE

Perguntas frequentes - AOSTA GREYF52 TURBOAIR

Qual é a distância mínima entre a coifa e a superfície de cozimento?

A distância mínima entre a superfície de cozimento e a parte mais baixa da coifa deve ser de pelo menos 65 cm para fogões elétricos, a gás ou mistos.

Como instalar a coifa na versão aspirante?

Na versão aspirante, a coifa deve ser conectada a um duto de evacuação externa. Use a saída de ar superior A e o anel de conexão B para montar um tubo de evacuação (não fornecido). Certifique-se de remover o filtro de carvão, se presente.

Como instalar a coifa na versão recirculação?

Na versão recirculação, o ar é filtrado por um filtro de carvão ativo e depois retornado ao ambiente. Se a coifa for fornecida sem filtro de carvão, encomende-o e monte-o antes da colocação em serviço. O ar é evacuado através de um tubo passando por um móvel.

Como limpar o filtro de gordura metálico?

O filtro de gordura metálico deve ser limpo uma vez por mês com um detergente não agressivo, à mão ou na máquina de lavar louça em baixa temperatura durante um ciclo curto. Observe que a lavagem na máquina de lavar louça pode provocar descoloração sem afetar o desempenho.

Com que frequência deve-se trocar o filtro de carvão?

O filtro de carvão ativo deve ser trocado após no máximo quatro meses de uso. Ele não pode ser limpo ou regenerado.

Como substituir a lâmpada da coifa?

Para substituir a lâmpada, primeiro desconecte a coifa da rede elétrica. Certifique-se de que a lâmpada esteja fria. Remova a grade porta-filtro ou o filtro de gordura para acessar a lâmpada. Substitua por uma lâmpada oval incandescente de 40 W max, tipo E14.

O que fazer se a iluminação não funcionar?

Verifique primeiro se as lâmpadas estão corretamente inseridas no seu alojamento. Se o problema persistir, entre em contato com o serviço pós-venda.

Posso usar a coifa sem o filtro de gordura?

Não, a coifa nunca deve ser usada sem que a grade ou o filtro de gordura esteja montado corretamente. O uso sem filtro pode danificar o motor e apresentar risco de incêndio.

Como desconectar a coifa com segurança?

Antes de qualquer operação de limpeza ou manutenção, desconecte a coifa do circuito elétrico retirando o plugue ou desligando o interruptor geral da residência.

Quais produtos de limpeza usar para a coifa?

Use um pano umedecido com detergente líquido neutro. Não use álcool nem produtos abrasivos.

MANUAL DE UTILIZADOR AOSTA GREYF52 TURBOAIR

PT Instruções para montagem e utilização

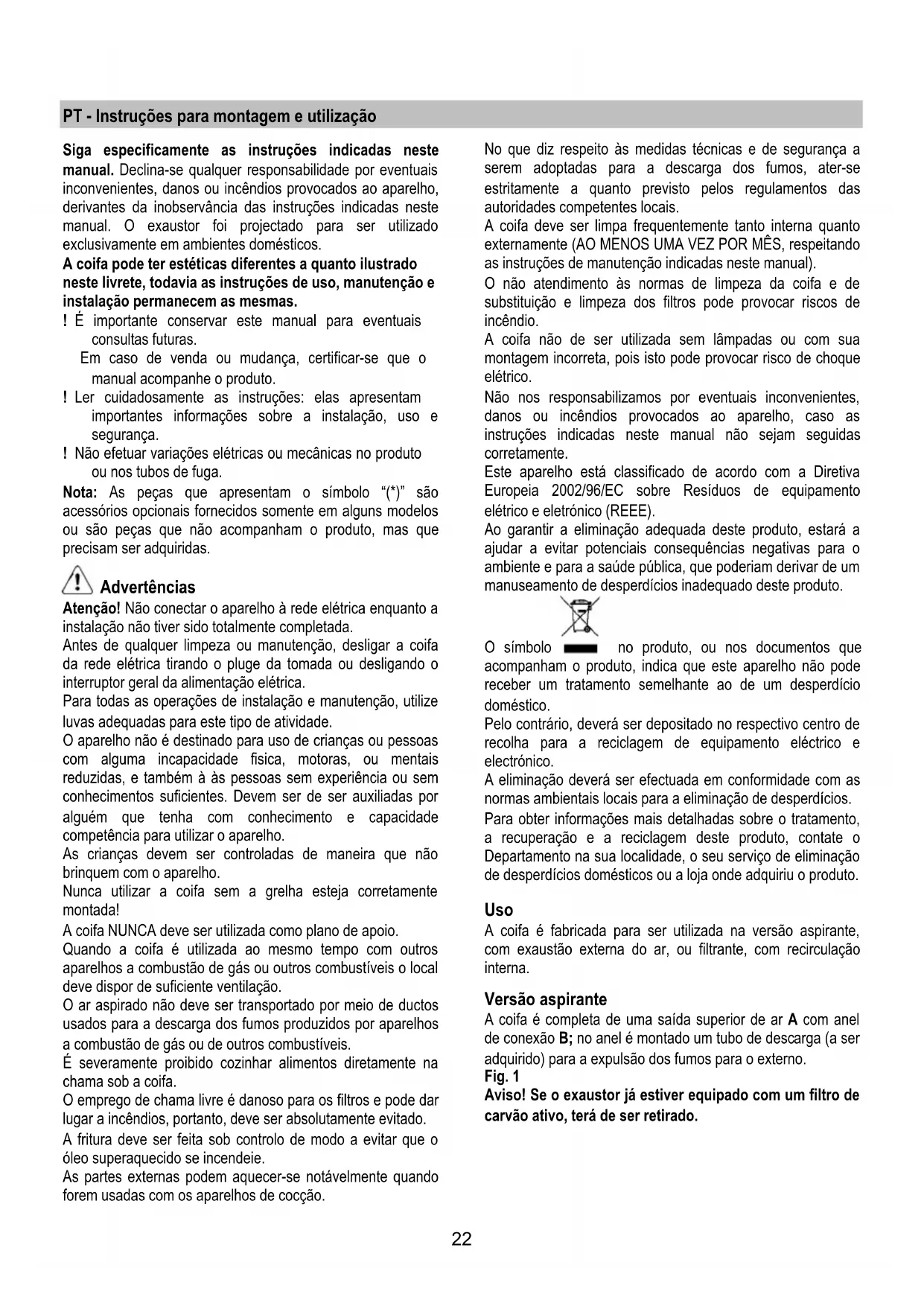

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi projectado para ser utilizado exclusivamente em ambientes domésticos.

A coifa pode ter estéticas diferentes a quanto ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.

! É importante conservar este manual para eventuais consultas futuras.

Em caso de venda ou mudança, certificar-se que o manual acompanhe o produto.

! Ler cuidadosamente as instruções: elas apresentam importantes informações sobre a instalação, uso e segurança.
! Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga.

Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas.

Advertências

Atenção! Não conectar o aparelho à rede elétrica enquanto a instalação não tiver sido totalmente completada.

Antes de qualquer limpeza ou manutenção, desligar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

Para todas as operações de instalação e manutenção, utilize luvas adequadas para este tipo de atividade.

O aparelho não é destinado para uso de crianças ou pessoas com alguma incapacidade física, motoras, ou mentais reduzidas, e também à às pessoas sem experiência ou sem conhecimentos suficientes. Devem ser de ser auxiliadas por alguém que tenha com conhecimento e capacidade competência para utilizar o aparelho.

As crianças devem ser controladas de maneira que não brinquem com o aparelho.

Nunca utilizar a coifa sem a grelha esteja corretamente montada!

A coifa NUNCA deve ser utilizada como plano de apoio.

Quando a coifa é utilizada ao mesmo tempo com outros aparelhos a combustão de gás ou outros combustíveis o local deve dispor de suficiente ventilação.

O ar aspirado não deve ser transportado por meio de ductos usados para a descarga dos fumos produzidos por aparelhos a combustão de gás ou de outros combustíveis.

É severamente proibido cozinhar alimentos diretamente na chama sob a coifa.

O emprego de chama livre é danoso para os filtros e pode dar lugar a incêndios, portanto, deve ser absolutamente evitado.

A fritura deve ser feita sob controlo de modo a evitar que o óleo superaquecido se incendeie.

As partes externas podem aquecer-se notávelmente quando forem usadas com os aparelhos de cocção.

No que diz respeito às medidas técnicas e de segurança a serem adoptadas para a descarga dos fumos, ater-se estritamente a quanto previsto pelos regulamentos das autoridades competentes locais.

A coifa deve ser limpa frequentemente tanto interna quanto externamente (AO MENOS UMA VEZ POR MÊS, respeitando as instruções de manutenção indicadas neste manual).

O não atendimento às normas de limpeza da coifa e de substituição e limpeza dos filtros pode provocar riscos de incêndio.

A coifa não de ser utilizada sem lâmpadas ou com sua montagem incorreta, pois isto pode provocar risco de choque elétrico.

Não nos responsabilizamos por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, caso as instruções indicadas neste manual não sejam seguidas corretamente.

Este aparelho está classificado de acordo com a Diretiva Europeia 2002/96/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de desperdícios inadequado deste produto.

O símbolo no produto, ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de um desperdício doméstico.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento eléctrico e electrónico.

A eliminação deverá ser efectuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Uso

A coifa é fabricada para ser utilizada na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão aspirante

A coifa é completa de uma saída superior de ar A com anel de conexão B; no anel é montado um tubo de descarga (a ser adquirido) para a expulsão dos fumos para o externo.

Fig. 1

Aviso! Se o exaustor já estiver equipado com um filtro de carvão ativo, terá de ser retirado.

Versão filtrante

Quando não existe a possibilidade de evacuar o ar para o externo se utiliza um filtro de carvão activado.

O ar é depurado pelo filtro e reintroduzido no ambiente.

O ar é reintroduzido no ambiente por meio de um tubo, que passa através do pênsil e é conectado ao anel de junção.

Aviso! Se o exaustor não estiver equipado com um filtro de carvão, terá de ser encomendado e colocado.

Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).

As instruções da ligação são fornecidas com a unidade periférica de aspiração.

Instalação

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 65cm no caso de fogões elétricos e 65cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A voltagem da rede elétrica deve corresponder à voltagem indicada na etiqueta das características situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessível, mesmo depois da instalação. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontra em zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, conformemente às regras de instalação.

Atenção! Antes de conectar novamente o circuito da coifa com a alimentação elétrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

Montagem

A coifa é dotada de buchas de fixação adequadas à maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso da coifa.

Este tipo de coifa deve ser embutida em um pênsil ou outro suporte.

Para a montagem do exaustor considerar as seguintes dimensões:

52 = 468 x 260 mm

74 = 688 x 260 mm

1. Aplicar no armário o painel recortado segundo as dimensões supra-citadas.

2. Preparar uma abertura para 1 tubo com diâmetro de 130/160 mm.

3. Retirar a moldura porta-filtros ou filtro do exaustor (Fig. 3-4-5), e apoiar o aparelho debaixo da abertura.

4. Fixar o tubo de evacuação á saída do motor e ligar o cabo elétrico.

5. Inserir o aparelho no armário e fixá-lo com 4 parafusos, fornecidos na confeção, nos respetivos furos (Fig. 2.1).

Funcionamento

O exaustor é dotado de um painel de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

Manutenção

Atenção! Antes de qualquer operação de limpeza ou manutenção, desconectar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

Limpeza

O exaustor deve ser limpo frequentemente, interna e externamente (pelo menos com a mesma frequência com a qual se efectua a manutenção dos filtros antigorduras).

Para a limpeza use um pano umedecido com detergentes líquidos neutros. Evite o uso de produtos contendo abrasivos.

NÃO UTILIZE ÁLCOOL!

Atenção: O não cumprimento das instruções fornecidas para a limpeza do aparelho e para a limpeza ou substituição do filtro pode provocar riscos de incêndio.

O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incêndio, provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurança citadas neste manual.

Filtro antigordura

Capta as partículas de gordura derivantes do cozimento.

Caso se encontre no interior de uma grelha de suporte, pode ser de um dos seguintes tipos:

O filtro de papel deve ser substituído uma vez por mês ou, se for colorido no lado superior, quando a coloração aparece pelos furos da grelha.

O filtro metálico deve ser limpo uma vez por mês, com detergentes não agressivos, manualmente ou em máquina de lavar louças a baixas temperaturas e com ciclo breve. Apesar do filtro metálico para a gordura poder perder cor com as lavagens na máquina da loiça, as suas características de filtração não se alteram.

Fig. 3-5-6

Para ter acesso ao filtro anti-gorduras J abrir a grelha de aspiração H por meio dos engates L e liberá-lo dos stops K.

Alguns modelos são completos de filtro metálico M sem grelha suporte, estes devem ser lavados como descrito acima e removidos de sua sede empurrando-se as maçanetas N para baixo.

Filtro de carvão activo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

A saturação do filtro de carvão activado se verifica após um uso mais ou menos prolongado em função do tipo de cozinha e da regularidade da limpeza do filtro de gorduras. Em todo caso, é necessário substituir o cartucho no máximo cada 4 meses.

NÃO pode ser lavado ou regenerado.

Fig. 6

Filtro a carvão circular

Aplique um por cada lado a cobertura de ambas as grelhas de protecção do impulsor do motor, depois disso vire a pega em sentido horário.

Para a desmontagem vire em sentido anti horário.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atenção! Antes de tocar as lâmpadas, certificar-se que estejam frias.

Tirar a grelha de suporte do filtro anti-gorduras e o filtro anti-gorduras para ter acesso ao vão lâmpadas. Tirar a lâmpada danificada e substituí-la com uma lâmpada oval de potência máxima de 40W E14.

Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente no seu devido lugar antes de chamar a assistência técnica.
