HASZNÁLATI ÚTMUTATÓ MDS7208 - MDS7208BK CATA
HU Telepítési, használati és karbantartási utasítások
1, hu_HU
Tartalomjegyzék
1 ELŐSZÓ 4
2 FONTOS BIZTONSÁGI INFORMÁCIÓK 5
3 A SÜTŐ SPECIFIKÁCIÓI.... 10
4 A KÉSZÜLÉK BESZERELÉSE 13
5 A SÜTŐ BESZERELÉSE A SZEKRÉNYBE 15
6 ÁRAMELLÁTÁS....18
6.1 A sütő energiahatékonysága....21

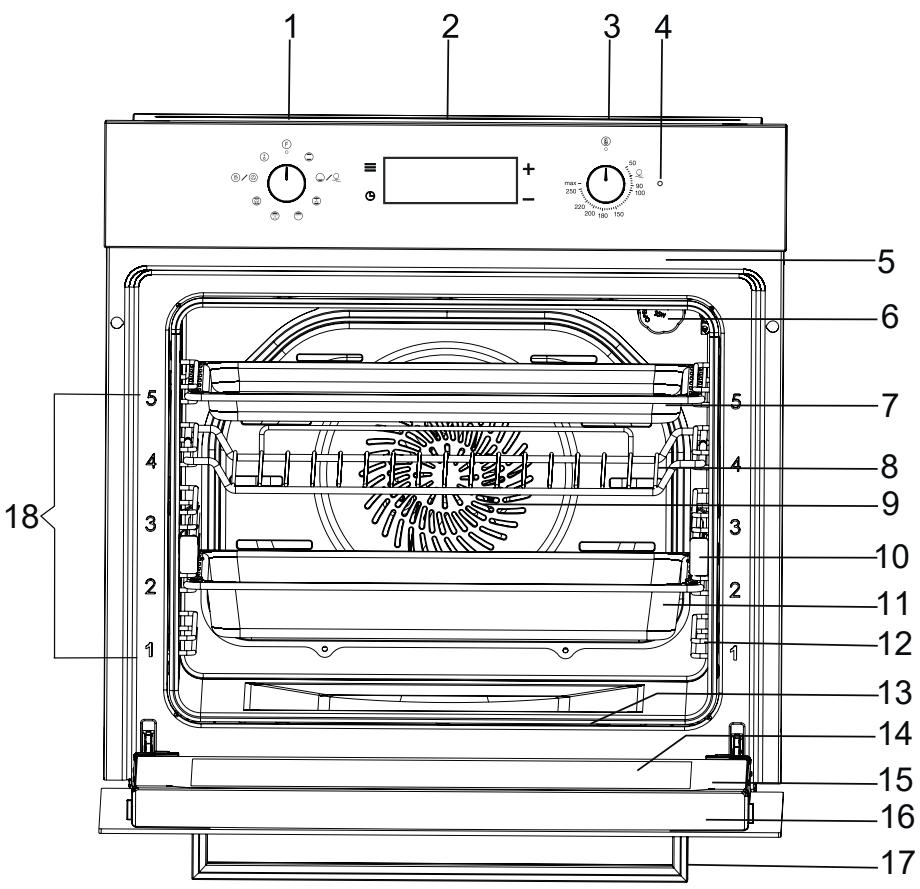

7 A KÉSZÜLÉK BEMUTATÁSA....23

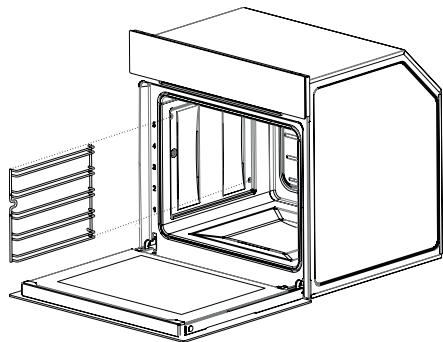

7.1 A sütő tartozékai 24
8 AZ ELSŐ HASZNÁLAT ELŐTT 25
9 A KÉSZÜLÉK SPECIFIKÁCIÓI ÉS MÜKÖDÉSE.... 26

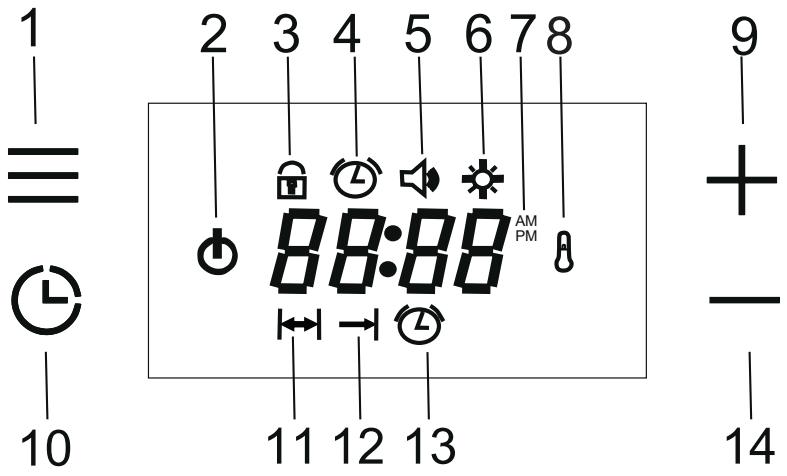

9.1 A sütő specifikációi....26
10 AZ ESZKÖZ HASZNÁLATA.... 32
10.1 A készülék hömérsékletének beállítása 32

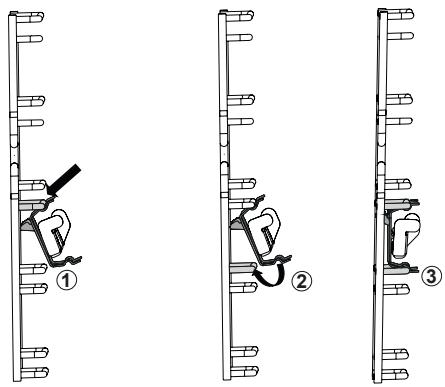

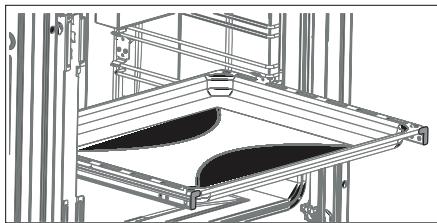

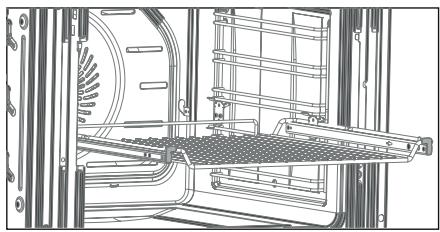

11 A TELESZKÓPOS SÍNEK HASZNÁLATA.... 33
12 A KÉSZÜLÉK TISZTÍTÁSA ÉS KARBANTARTÁSA 36

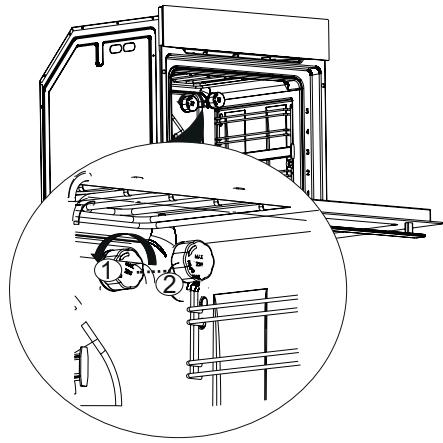

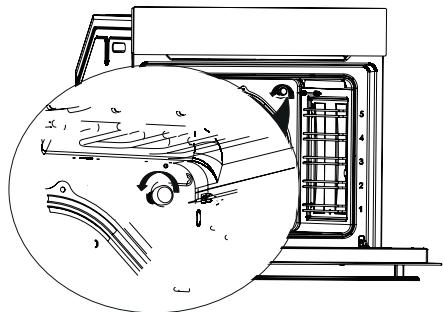

13 A LÁMPA CSERÉJE 42
14 A fö funkciók magyarázata 44
15 SÜTÉSI TÁBLÁZAT 46

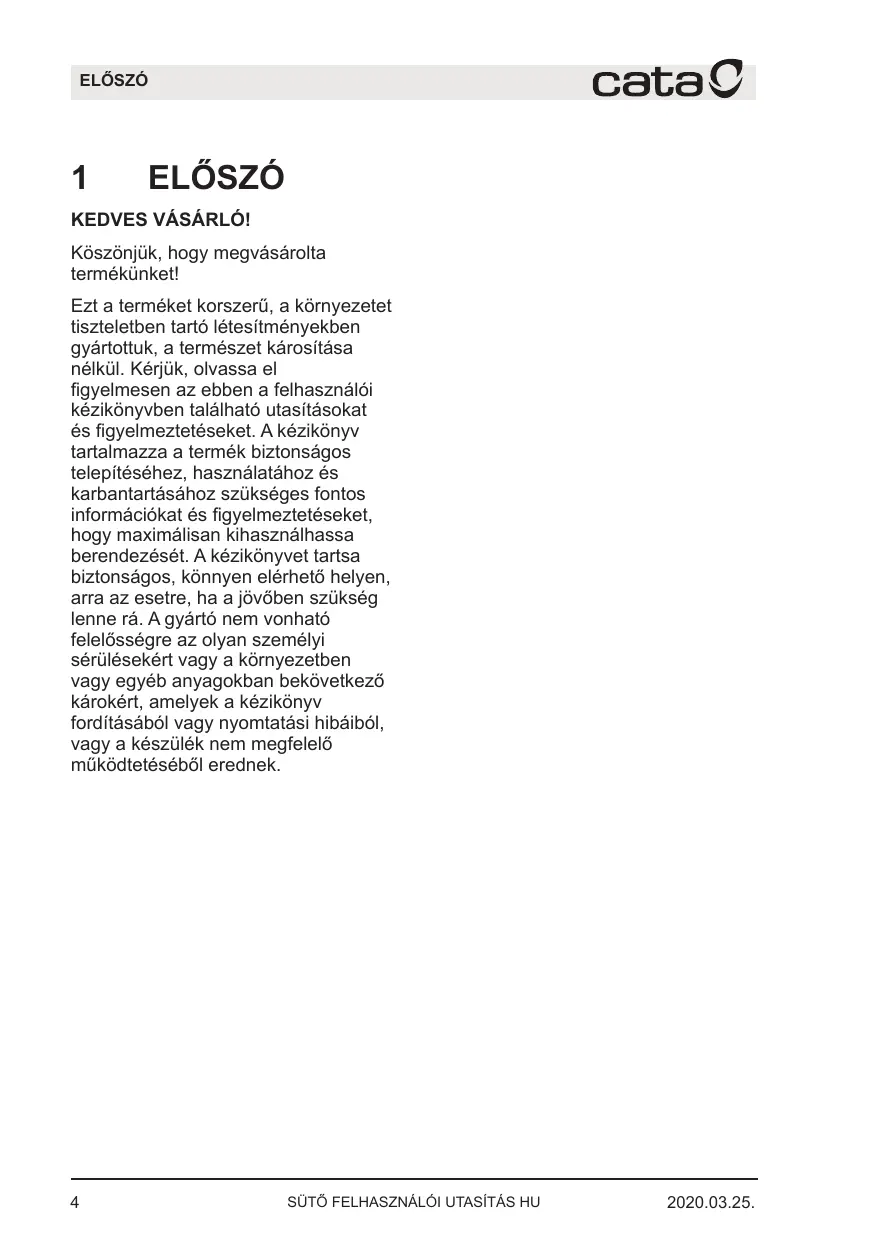

1 ELŐSZÓ
KEDVES VÁSÁRLÓ!
Köszönjük, hogy megvásárolta termékünket!
Ezt a terméket korszerű, a környezetet tiszteletben tartó létesítményekben gyártottuk, a természet károsítása nélkül. Kérjük, olvassa el figyelmesen az ebben a felhasználói kézikönyvben található utasításokat és figyelmeztetéseket. A kézikönyv tartalmazza a termék biztonságos telepítéséhez, használatához és karbantartásához szükséges fontos információkat és figyelmeztetéseket, hogy maximálisan kihasználhassa berendezését. A kézikönyvet tartsa biztonságos, könnyen elérhető helyen, arra az esetre, ha a jövőben szükség lenne rá. A gyártó nem vonható felelősségre az olyan személyi sérülésekért vagy a környezetben vagy egyéb anyagokban bekövetkező károkért, amelyek a kézikönyv fordításából vagy nyomtatási hibáiból, vagy a készülék nem megfelelő működtetéséből erednek.
A sütő üzemi feszültsége 220–240 V.
Csatlakoztassa a sütőt egy 16 amperes biztosítékhoz. Ha a házban a biztosíték jelenlegi értéke 10 ampernél kisebb, akkor szereltessen fel egy szakképzett villanyszerelővel egy 16 amperes biztosítékot.
A sütőt mindig földelt csatlakozóaljzattal használja. A födelőberendezéseket szakképzett villanyszerelőnek kell beállítania. Vállalatunk nem vállal felelősséget azokért a károkért, amelyeket a termék földelés nélküli aljzattal történő használata eredményez.
Ez a rész a személyi sérülések vagy az anyagi károk elkerüléséhez szükséges biztonsági utasításokat tartalmazza. Az utasítások figyelmen kívül hagyása érvénytelenítheti a jótállást, és az esetlegesen keletkező károkért vállalatunk nem vonható felelősségre.
Ha a készülék belsejében található elektromos csatlakozásokat kiveszik, hogy hozzáférhetőek legyenek, akkor kapcsolja ki a készülék áramellátását, és forduljon a hivatalos szervizhez.
Ne érjen a sütő belsejében található fűtőelemekhez, mert működés közben túlmelegednek. Legyen óvatos, mert a grillező funkció használata során a sütő felszíne felforrósodhat.
A sütötéren tartott gyúlékony tárgyak meggyulladhatnak. Ne tartson gyúlékony tárgyakat a sütötérben.
Használjon sütőkesztyűt, amikor forró ételt vagy edényeket, például tepsiket stb. vesz ki a sütőből vagy a grillből. A sütő alkatrészei és a használt edények (tepsi stb.) felforrósodnak a használat során.
A készülék és tartozékai működés közben felforrósodnak. Ne érjen a forró részekhez.
Ne nyissa ki a készülék ajtaját, ha füst távozik belőle. Kapcsolja ki a készüléket, húzza ki, vagy kapcsolja ki a megszakítót.
A sütöpapír érintkezésbe kerülhet a fűtőelemekkel és meggyulladhat. Előmelegítés során ne helyezzen sütöpapírt a tartozékra. Mindig helyezzen egy edényt vagy egy tortasütő formát a sütöpapírra. Csak a szükséges területre tegyen papírt. A sütöpapír nem lehet a tartozékon.
VIGYÁZAT!
Ezt a készüléket 8 évnél idősebb gyermekek és korlátozott fizikai, észlelési vagy szellemi képességekkel rendelkező személyek, vagy nem megfelelő tapasztalatokkal és ismeretekkel rendelkező személyek csak akkor használhatják, ha felnőtt felügyelete alatt állnak, vagy ha betartják a készülék működésével kapcsolatban kapott utasításokat, és tisztában vannak az esetlegesen felmerülő kockázatokkal.
Gyermekeknek tilos a készülékkel játszaniuk.
A készülék tisztítását és karbantartását felügyelet nélküli gyermekek nem végezhetik.
Az eszköz működés közben felmelegedhet. Legyen óvatos, amikor a sütő belsejében lévő fűtőelemekhez ér. Gyermekektől tartsa távol.
Ne használjon durva és súroló hatású szereket vagy éles fém kaparókat a sütő üvegajtajának tisztítására, mert eltörhet az üveg vagy megkarcolódhat a felszíne.
A sütőket gyúlékony környezettől távol kell beszerelni.
Csak az ehhez a sütőhöz ajánlott hőmérsékletmérőt használja.
A sütő tisztításához ne használjon göztisztítót.
VIGYÁZAT!
Mielőtt kicserélné a lámpát, az áramütés elkerülése érdekben húzza ki a készüléket, vagy kapcsolja le a főkapcsolót.
Ha megsérül a tápkábel, akkor adott típusú vagy olyan kábellel kell kicserélni, amelyet a gyártó vagy egy hivatalos szerviz jóváhagyott.
A termikus áramkör-megszakító nem megfelelő elhelyezéséből adódó károk elkerülése érdekében az eszközt nem szabad külső áramkörökhöz, például időzítőkhöz vagy mindig be- vagy kikapcsolt áramkörökhöz csatlakoztatni.n A hozzáférhető alkatrészek felforrósodhatnak. Grillezés közben a gyermekeket tartsa távol.
A kiömlött ételeket tisztítás előtt el kell távolítani.
A TELEPÍTÉS SORÁN ÉS A TELEPÍTÉS UTÁN KÖVETENDŐ UTASÍTÁSOK
A készülék beszerelését kizárólag a Silverline egyik hivatalos szervize végezheti.
A készülék a sütés és a tisztítás megkönnyítése érdekében nagy teljesítményű légkeringető rendszerrel van felszerelve. Ennek biztosítása érdekében kövesse az utasításokat.
A készüléket úgy kell a beszereléshez használt szekrényen elhelyezni, hogy a hátulja a fal felé nézzen.
A készülék működtetése előtt ellenőrizze, hogy eltávolított-e minden csomagolóanyagot.
A készüléket kizárólag a használati útmutatóban ismertetett rendeltetésszerű használatnak megfelelően használja.
Ezt a készüléket kizárólag otthoni konyhában való sütésre tervezték. Ipari vagy laboratóriumi használatra nem alkalmas.
A készüléket ne használja vagy hagyja kültéren.
A készüléket ne használja víztestekhez közel, nedves talajon vagy medence közelében.
A készülék külső időzítővel vagy távirányító rendszerrel történő használatra nem alkalmas.
A készüléket gyermekek, értelmi fogyatékos vagy tapasztalatlan személyek kizárólag csak cselekvőképes felnőtt felügyelete alatt használhatják, aki felelősséget vállal.
Ha a készülék ajtaja vagy az ajtó tömítése megsérül, akkor csak azután használja, hogy egy hivatalos szervizben megjavították.
■ Ne lógassa le a tápkábelt az asztal vagy a pult széléről.
A karbantartási és a javítási munkálatokat kizárólag hivatalos szerviz végezheti, és kizárólag eredeti pótalkatrészeket lehet használni.
MÜKÖDÉSRE VONATKOZÓ FIGYELMEZTETÉSEK
A készülék használata előtt ellenőrizze, hogy eltávolított-e minden csomagolóanyagot.
A készüléket kizárólag sütésre lehet használni. Bármilyen egyéb célú használat (pl. a helyiség fűtése, amelyben található) veszélyes és helytelen. Vállalatunk nem vonható felelősségre személyeket vagy állatokat ért olyan sérülésekért vagy tárgyakat ért olyan károkért, amelyeket a készülék nem megfelelő, helytelen vagy nem rendeltetésszerű használata eredményezett.
A sütő első használata során a szigetelőanyagok és a fűtőelemek okozta szag jelentkezhet. Ilyen esetekben működtesse a sütőt étel behelyezése nélkül kb. 30 percig maximum hőmérsékleten, az alsó és felső (és ha elérhető, 3D) sütési funkció használatával.
■ Soha ne süssön a sütő alján.
■ Ne takarja le a sütőt alumínium fóliával.
A sütő mozgatása, tisztítása és szervizelése alatt húzza ki a készüléket.
■ Soha ne próbálja meg eltávolítani a
csatlakozódugót tápkábelböl.
Soha ne érjen a készülékhez, ha keze vagy lába vizes vagy nedves.
Ne engedje, hogy gyermekek vagy kiskorú személyek felügyelet nélkül használják a készüléket.
Gondatlanság esetén a sütő ajtaja leválhat a zsanérról és megsértheti a kezét.
Ha a sütő meghibásodik vagy nem megfelelően működik, akkor kapcsolja ki és húzza ki.
Amikor nem használja a sütőt, akkor bizonyosodjon meg arról, hogy az összes funkció “OFF” (ki) állásban van.
Mindig viseljen sütőkesztyűt, amikor kiveszi a tepsit a sütőből.
Az Ön biztonsága és a sütő tisztasága érdekében mindig tartsa tisztán a sütőt. A működtetés után a sütőben maradt olajmaradványok idővel károsíthatják a sütő felületét.
A karbantartási és a javítási munkálatokat kizárólag hivatalos szerviz végezheti, kizárólag eredeti pótalkatrészek felhasználásával.
Vállalatunk nem vállal felelősséget a sütő veszélyes vagy nem megfelelő működése miatt keletkezett károkért.
A sütő károsodhat, ha a fenti figyelmeztetések bármelyikét figyelmen kívül hagyja.
VIGYÁZAT!
A sütőt ne mozgassa és ne vegye ki a csomagolásból az ajtó fogantyújánál fogva.
Áramkimaradás esetén a készülék működése megszakad. Termékmodelltől függően az áramellátás helyreállása után a sütés újraindul, vagy ismét be kell állítani a sütési időt.
Az óralapon lecsapódó pára elkerülése érdekében nyissa ki legalább 3 percig a sütő ajtaját a sütés befejezése után.
MEGFELELŐSÉGI NYILATKOZAT
A készülék azon elemei, amelyek élelmiszerekkel érintkezhetnek, megfelelnek 89/109/EGK irányelvnek.
CEA CE jelöléssel kijelentjük, hogy felelősségünk biztosítani, hogy a készülék megfeleljen az európai irányelveknek, valamint a biztonsággal, az egészséggel, valamint a környezetvédelemmel kapcsolatos jogszabályi követelményeknek.
Ellenőrizze, hogy a sütő jó állapotban van-e, és nem sérült-e, amikor kiveszi a csomagolásból. Kétség esetén ne használja a készüléket: forduljon szakemberhez.
A csomagolóanyagokat, például a nejlön csomagolást, a polisztírol habot és a szegeket tartsa gyermekektől távol, mivel ezek veszélyt jelenthetnek a gyermekekre.
Tartsa meg a készülék eredeti csomagolását.
Használja az eredeti csomagolást a készülék szállításához, és kövesse a csomagoláson található kezelésre vonatkozó jelöléseket. Ha nincs meg az eredeti csomagolás;
■ Ne érje ütés a készülék külső felületét.
■ Ne helyezzen nehéz terheket a készülékre.
■ Szállítás során a talajjal párhuzamos pozícióban helyezze el a készüléket (a felső oldal nézzen felfelé).
Csomagolás
A csomagolóanyagok
mindegyike újrahasznosítható.
A csomagolóanyagok
maradványait a környezet védelme
érdekében dobja újrahasznosító
konténerekbe.
A régi készülékek ártalmatlanítása
A túl régi vagy működésképtelen készülékeket ne dobja közvetlenül a szemétbe. A régi elektromos és elektronikus eszközök tartalmazhatnak újrafelhasználható és hasznosítható alkatrészeket. Ellenkező esetben a működtető alkatrészeket tartalmazó és a hulladéklerakóra kerülő készülékek tartalmazhatnak olyan anyagokat, amelyek károsak lehetnek a környezetre.
Az elektromos és az elektronikus alkatrészek újrahasználatának biztosítása érdekében szállítsa a készüléket a gyártóval egyeztetett adott gyűjtőközpontokba. A jelen felhasználói kézikönyvet javasolt megtartani, mert információkat tartalmaz a készülék működtetésével kapcsolatban, ha a készüléket másik felhasználónak adják át. A készülék leselejtezése és ártalmatlanítása előtt meg kell akadályoznia az emberi egészségre és a környezetre gyakorolt esetleges negatív hatásokat. Ellenkező esetben a készülék alkalmatlan hulladékká válik.
Ez a szimbólum azt jelöli, hogy a készülék a háztartási hulladéktól elkülönítve kezelendő, azt elektromos és elektronikus hulladékgyűjtő központokba kell szállítani. A készülék ártalmatlanítását a helyi környezetvédelmi előírásoknak megfelelően kell elvégezni. A készülék ártalmatlanítására, újrahasználatára és újrahasznosítására vonatkozó részletes információkat a hatóságoktól lehet beszerezni.

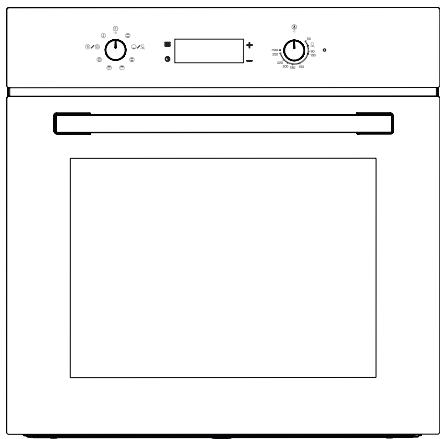

3 A SÜTŐ SPECIFIKÁCIÓI
Ezeket a készülékeket úgy tervezték, hogy egyfázisú 220–240 V-os tápfeszültséggel, 50–60 Hz-en működjenek.
+ -
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
- ábra
| MDS 7208 X - MDS 7208 WH - MDS 7208 BK |
| Sütőlámpa | 15 W |
| A termék méretei (Szélesség) | 595 mm |
| A termék méretei (Mélység) | 547 mm |
| A termék méretei (Magasság) | 595 mm |
| A termék beszereléséhez használt szekrény méretei (Szélesség) | 560 mm |
| A termék beszereléséhez használt szekrény méretei (Mélység) | 550 mm |
| A termék beszereléséhez használt szekrény méretei (Magasság) | 600 mm |
| Teherbírás | 72 lt |
| Feszültség | 220–240 V |
| Maximális teljesítmény | 2650 W |
| Maximális teljesítmény | 2650 W |
A hely méreteit, ahova a terméket elhelyezik, a sütő specifikációinak megfelelően kell lemérni.
Az adattábla, amelyen a sütő műszaki specifikációi találhatók, a sütő konyhába történő beszerelése után is hozzáférhető. Az adattábla megtekintéséhez nyissa ki a sütő ajtaját. Pótalkatrész rendelésekor használja az adattáblán található információkat a sütő modelljének meghatározásához (2/1 ábra).
4 A KÉSZÜLÉK BESZERELÉSE
A készülék beszerelését kizárólag a Silverline hivatalos szervize végezheti. Vállalatunk nem vonható felelősségre a személyeket, környezetet vagy egyéb anyagokat ért olyan károkért, amelyeket a készülék nem megfelelő beszerelése okozott.
A csomag felbontása után ellenőrizze a készüléket. Ne csatlakoztassa a készüléket, ha az a szállítás közben megsérült.
Olvassa el alaposan a tartozékok telepítésére vonatkozó oldalakat. A készülék használata előtt vegye le és távolítsa el az összes csomagolóanyagot és ragasztószalagot a sütőtérből és az ajtóról.
A készüléket kétféleképpen lehet beszerelni: pult alá és faliszekrénybe. Az egyes opciókra vonatkozó beszerelési méretek alább találhatók.
A készüléket ne telepítse dekoráció vagy bútorburkolat mögé. Ez kockázatot jelentene a túlmelegedés miatt. A bútort a készülék beszerelését megelőzően el kell elvágni. Az esetlege sorját el kell távolítani. Negatívan befolyásolhatják az elektromos berendezések működését.
A sérülések elkerülése érdekében használjon védőkesztyűt.
A szekrény belsejének szellőzése és hűtése, valamint a készülék megfelelő működése érdekében a rajzokon feltüntetett hézagokat be kell tartani.
A bútor falainak, amelybe a készüléket beszerelik, hőállónak kell lenniük. Különösen, ha az oldalfalak bevont forgácslemezből készültek, akkor a
bevonatnak 120 °C-ig kell védelmet biztosítania. A meghatározott hőmérsékletnek nem ellenálló műanyag vagy ragasztóbevonat deformálódhat és megsérülhet.
A sütőt a beszerelés során olyan támaszra kell helyezni, amely elbírja annak súlyát.
A beszerelés befejezésekor biztonsági okokból meg kell akadályozni, hogy a készülék közvetlenül érintkezzen az elektromos alkatrészekkel.
A szigetelést és védelmet biztosító alkatrészeket úgy kell felszerelni, hogy azokat semmilyen eszközzel ne lehessen eltávolítani.
A hatékonyabb légáramlás biztosítása érdekében javasoljuk, hogy fali szekrénybe szerelje be a készüléket.
A hatékonyabb légáramlás biztosítása érdekében el kell távolítani a konyhai szekrény hátulját.
Javasoljuk, hogy biztosítson legalább 70 mm-es hézagot a konyhaszekrény hátuljától mérve, amelybe a készüléket beszerelik.
A készüléket nem javasoljuk hütőszekrény vagy mélyhűtő közelében beszerelni. Ellenkező esetben az eloszló hő negatívan befolyásolhatja ezeknek a készülékeknek a teljesítményét.
Annak érdekében, hogy a sütő készen álljon a működtetésre, gondoskodjon a beszerelés helyének elektromos ellátásáról. Majd hívja a Silverline hivatalos szervizét.
A rajzokon szereplő méretek mmben vannak megadva.
5 A SÜTŐ BESZERELÉSE A SZEKRÉNYBE

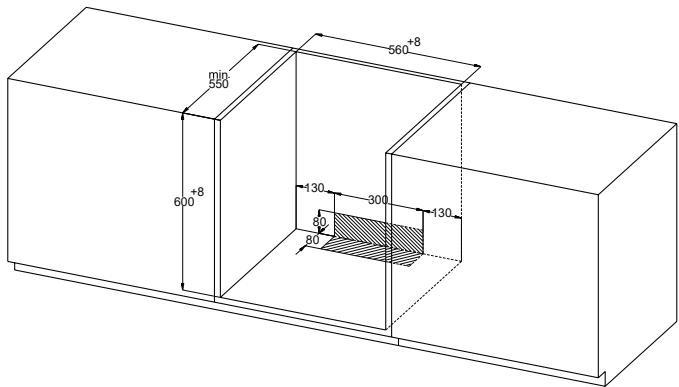

560
600+8
560+8
130
300
130
80
80

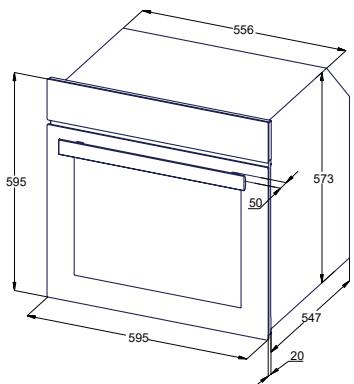

595
50
573
547
20
595

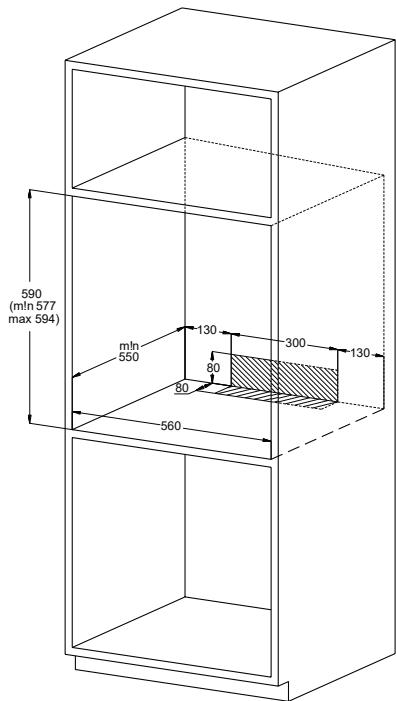

(mln 577
max 594)
mln
550
130
80
300
130
80
560
3. ábra
A kézikönyvben szereplő ábrák referenciaként szolgálnak
Helyezze a készüléket a beépítéshez használt szekrény közepébe.

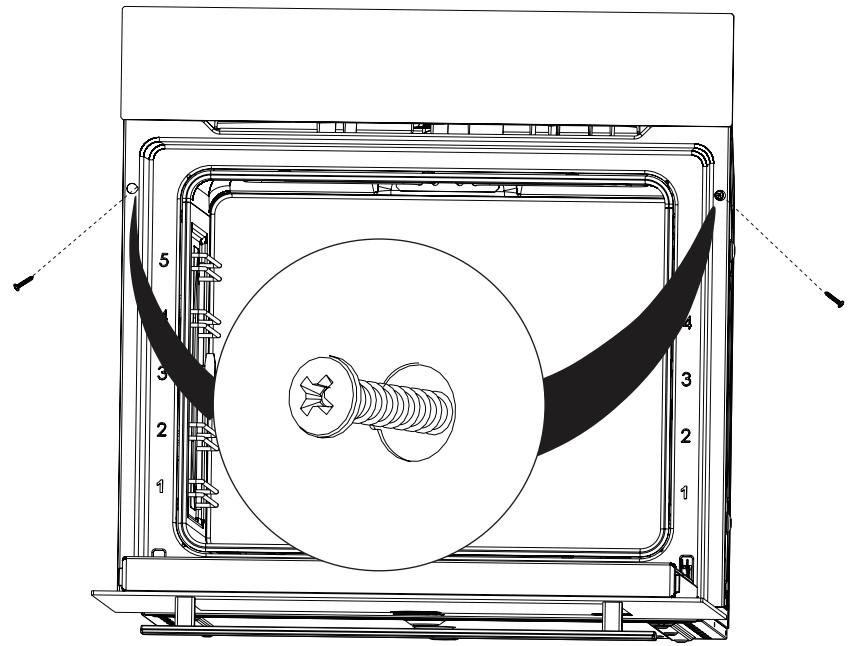

Nyissa ki a készülék ajtaját, és fúrjon furatokat a sütön található furatoknak megfelelően egy 3,9 x 22 átmérőjű fúróval, majd hajtsa be a csavart.
Ha anélkül hajtja be a csavart, hogy előtte a csavar átmérőjének megfelelő méretű furatot fúrna, az kárt okozhat a bútorban.
Ügyeljen arra, ne sértse fel a beszereléshez használt furatokat azzal, hogy túl nagy nyomást gyakorol a csavarokra.
A készülék tetszés szerint beszerelhető egy magasan elhelyezett szekrénybe vagy a pult alá.
Javasoljuk, hogy biztosítson legalább 70 mm-es hézagot a konyhaszekrény hátuljától, amelybe a sütőt beszerelik
A szigetelést és védelmet biztosító alkatrészeket úgy kell felszerelni, hogy azokat semmilyen eszközzel ne lehessen eltávolítani.
Ha a sütő fölötti pultba beépített főzőlapot szerelnek, akkor a sütő és a főzőlap tápkábeleit külön kell választani biztonsági okokból, valamint hogy a sütő később szükség esetén könnyebben eltávolítható legyen.
6 ÁRAMELLÁTÁS
A készüléket kizárólag engedéllyel rendelkező szerviz csatlakoztathatja a fő elektromos berendezéshez, az aktuális szabályoknak és jogszabályoknak megfelelően.
Győződjön meg arról, hogy a hálózat áramerőssége megegyezik a készülék alsó részének elején található adattáblán feltüntetett értékkel.
Ha a házban a kapcsoló jelenlegi értéke 16 ampernél kisebb, akkor szereltessen fel egy szakképzett villanyszerelővel egy 16 amperes biztosítékkapcsolót.
A készüléket mindig le kell földelni. A földelőberendezéseket szakképzett villanyszerelőnek kell beállítania.
A sütő tápkábele földelt csatlakozódugóval van felszerelve. A csatlakozódugót földelt vezetékkel kell használni.
A készüléket úgy kell elhelyezni, hogy az áramellátáshoz használt kimenet vagy kettős pólusú kapcsoló könnyen elérhető legyen.
A tápkábelt úgy helyezze el, hogy ne érintkezzen forró felületekkel, és ne csíptesse a termék burkolatába.
A tápkábel hőmérséklete nem érheti el a környezeti hőmérsékletet 50 °C-kal meghaladó hőmérsékletet.
Ha a tápkábel megsérül, akkor kérjük, forduljon a legközelebbi hivatalos szervizhez. A hivatalos szervizben cseréltesse ki a kábelt egy azonos méretű, műanyag szigeteléssel ellátott kábelre, amely ellenáll a készülék által igényelt elektromos áramerősségnek.
Ha a készüléket közvetlenül a hálózathoz csatlakoztatják, akkor a készülék és a hálózat közé egy dupla pólusú kapcsolót kell felszerelni, amely alkalmas a kívánt terhelés elviselésére az aktuális jogszabályok szerint, és amely érintkezési pontjai között 3 mm-es hézag található. A kettős pólusú kapcsoló nem szakíthatja meg a földelővezetéket.
Nem javasoljuk adapterek, többcsatlakozós aljzatok vagy hosszabbítók használatát. Ha feltétlenül szükséges, akkor a vonatkozó biztonsági jogszabályok betartásával alkalmazható adapter vagy hosszabbító kábel. Az adapter maximális áramterhelését és maximális teljesítményét azonban soha nem szabad túllépni.
A csatlakoztatás befejezésekor tesztelje a fűtőelemeket 3 percig.
A készülék elektromos biztonsága kizárólag akkor garantált, ha megfelelően, megfelelő áramforráshoz van csatlakoztatva, a vonatkozó szabályoknak megfelelő földeléssel. Vállalatunk nem vonható felelősségre személyeket vagy állatokat ért olyan sérülésekért vagy tárgyakat ért olyan károkért, amelyeket a készülék nem megfelelő földelése okozott.

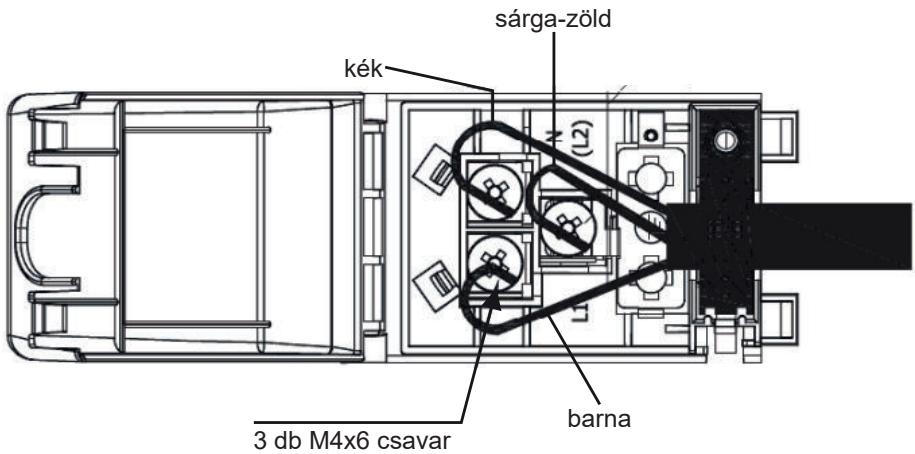

kék
(2)
3 db M4x6 csavar
barna

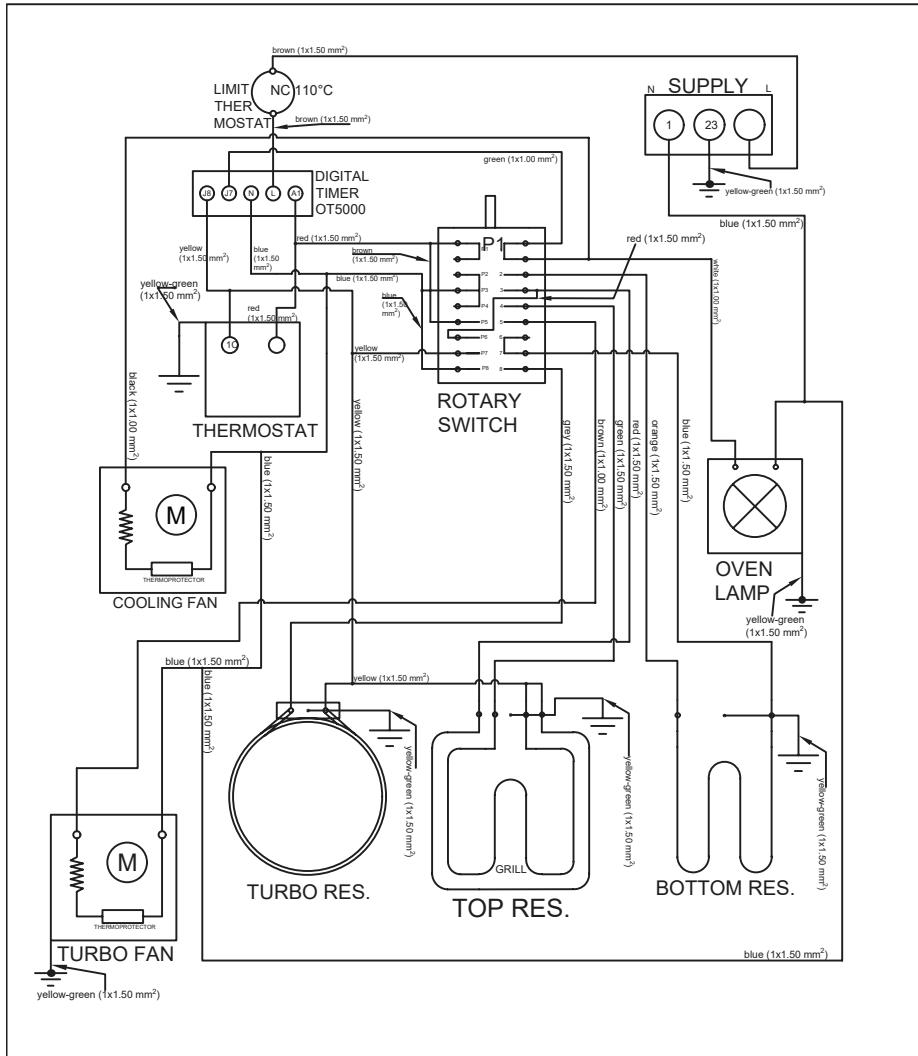

THER
MOSTAT
NC 110°C
brown (1x1.50 mm²)
DIGITAL
TIMER
OT5000
green (1x1.00 mm²)
P1
red (1x1.50 mm²)
yellow (1x1.50 mm²)
blue (1x1.50 mm²)
blue (1x1.50 mm²)
blue (1x1.50 mm²)
yellow-green (1x1.50 mm²)
red (1x1.50 mm²)
yellow-green (1x1.50 mm²)
blue (1x1.50 mm²)
yellow-green (1x1.50 mm²)
blue (1x1.50 mm²)
PETERMOSTAT
TURBO RES.
GRILL
TOP RES.
TURBO FAN
M
M
M
COOLING FAN
OVEN LAMP
yellow-green (1x1.50 mm²)
blue (1x1.50 mm²)
yellow-green (1x1.50 mm²)
yellow-green (1x1.50 mm²)
blue (1x1.50 mm²)
blue (1x1.50 mm²)
blue (1x1.50 mm²)
blue (1x1.50 mm²)
blue (1x1.50 mm²)
blue (1x1.50 mm²)
blue (1x1.50 mm²)
blue (1x1.50 mm²)
blue (1x1.50 mm²)
blue(1x1.50 mm²)
5. ábra
TEENDŐK A KÉSZÜLÉK ELSŐ MŰKÖDTETÉSEKOR
- Állítsa a hőmérsékletet a maximális szintre.
- Állítsa a funkciógombot alsó-felső grilllezés pozícióba (vagy 3D pozícióba, ha van).
■ Működtesse így a sütőt üresen 30 percig.
Nyissa ki az ablakokat a szoba szellőztetésére.
Ekkor a szigetelőanyagok és a fűtőelemek okozta szag és füst jelentkezhet. Ilyen esetekben várjon, amíg eltűnik a szag és a füst, mielőtt bármilyen ételt helyezne a sütő belsejébe.
Tisztítsa meg a sütő belsejét szappanos vízzel benedvesített puha ruhával.

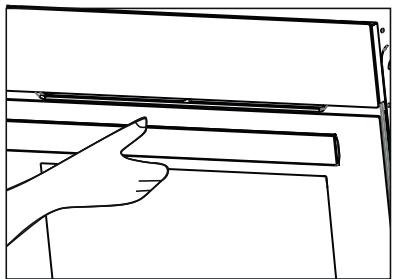

Az ajtó kinyitásához mindig a közepénél fogja meg a fogantyút.
VIGYÁZAT!
A sütő első üzembe helyezése előtt mossa le a komponenseket, például a tepsit vagy a rácsot lúgos (nem súroló hatású) tisztítószerekkel.
6.1 A sütő energiahatékonysága
A nagy energiahatékonyságú, hőszigeteléssel ellátott sütőket kell előnyben részesíteni.
Ha sütés közben gyakran kinyitják a sütő ajtaját, azzal minden alkalommal hideg levegőt engednek be a sütőbe, ami energiaveszteséghez vezet. Ezért csak akkor nyissa ki a sütő ajtaját, amikor szükséges.
Próbáljon meg egyszerre több fogást elkészíteni a sütőben. Először vegye ki az alacsonyabb hőmérsékleten elkészített ételt,
és használjon kevesebb energiát anélkül, hogy megváltoztatná a sütő hőmérsékletét.
Használja fel a sütés után megmaradt felesleges hőt a következő étel elkészítéséhez. Ezzel energiát takarít meg.
A sütő előmelegítő funkcióját rövid ideig (maximum 10 percig) használja.
A sütő energiahatékonysága
A fagyasztott ételt a sütőben sütés előtt fel kell engedni.
A sütő az aktuális hőmérsékleten folytatja a sütést, és így kevesebb energiát használ fel, mint amikor a sütési idő előtt néhány perccel kikapcsolják.
7 A KÉSZÜLÉK BEMUTATÁSA
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
≡ e + -
MAX: 200 °C
200 180 150
1
7. ábra
1- Funkcióválasztó gomb
2- Érintőképernyős időzítő
3- Sütő hőmérsékletét beállító gomb
4- Figyelmeztető lámpa
5- Felső ellenállás
6- Lámpa
7- Alacsony falú tepsi (Opció)
8- Sütőrács
9- Ventilátor
10- Teleszkópos sínek
11- Mély tepsi
12 Drótállvány
13- Alsó ellenállás
14- Belső üveg
15- Sütőajtó
16- Ajtó felső műanyag része
17- A sütő fogantyúja
18- Állványszintek
7.1 A sütő tartozékai
Az első működtetés előtt tisztítsa meg a sütő tartozékait. Miután megtisztította és szivaccsal lemosta a tartozékokat, törölje őket szárazra.
Távolítson el a sütőtérből minden olyan tartozékot, amelyre nincs szüksége.
Sütőrács
Lap torta- és szufléformákhoz
Sütéshez és fagyasztott étel
sütéséhez. A drótállvány szintjei
különleges felépítésüknek
köszönhetően akkor is vízszintes
pozícióban maradnak, amikor kihúzzák
őket a sütőből. Fennáll a veszélye
annak, hogy a lap kicsúszik, és kiömlik
az étel.
Mély tepsi
Univerzális tepsi süteményekhez, krémes süteményekhez, fagyasztott ételekhez, valamint nagy húsdarabokat tartalmazó húsételekhez.
Használhatja zsírgyűjtő tálként, ha közvetlenül a sütőrácson grillez.
Teleszkópos sínek
Állványokhoz és tepsikhez.
A teleszkópos sínek segítségével meghosszabbíthatja a sütőállvány szintjét. A teleszkópos sín használatakor nem áll fenn az étel kiöntésének a veszélye.
8 AZ ELSŐ HASZNÁLAT ELŐTT
A készülék első használata előtt el kell végezni néhány beállítást.
A sütőtér és a tartozékok tisztítása
Mielőtt először ételt készít a készülékben, tisztítsa meg a sütőteret és a tartozékokat.
A sütőtér tisztítása
Az új készülék szagának eltávolításához melegítse az üres sütöteret zárt ajtó mellett.
Ellenőrizze, hogy nem maradtak-e csomagolásmaradványok, pl. hungarocell a sütőtérben, és távolítsa el a ragasztószalagot a készülék belsejéből. A melegítés előtt törölje át a sütőtér sík felületeit egy puha, nedves ruhával. A folyamat alatt végig szellőztesse a konyhát.
Miután kihült a sütötér, tisztítsa meg a sík felületeket mosószerrel és konyharuhával.
A tartozékok tisztítása
Tisztítsa meg alaposan a tartozékokat egy puha kefével vagy mosószeres vízzel és konyharuhával.
9 A KÉSZÜLÉK SPECIFIKÁCIÓI ÉS MÜKÖDÉSE
9.1 A sütő specifikációi
≡
10
2 3 4 5 6 7 8
88:88 AM PM
11 12 13
9
+
-
14
11. ábra
- Menü gomb
- Funkcióváltó
- Gyermekzár
- Idő
- Riasztási hangjelzés hangereje
- A kijelző fényerejének beállítása
-
Délelőtti/délutáni idő kijelzése
-
Termosztát ikon
- Plusz gomb
- Program gomb
- Főzési idő
- Sütési idő vége
- Riasztás
- Mínusz gomb
A Menü gomb használata:
A gomb egyes lenyomásaival egymás után aktiválható a gyermekzár, az idő (ha nincs beállítva a sütési idő), a riasztás hangerejének és a képernyő fényerejének a beállítási módja, és a beállítás során megjelenik a megfelelő szimbólum.
Program gomb:
A gomb egyes lenyomásaival egymás után aktiválható a sütési idő végének (ha be van állítva a sütési idő) és a riasztás hangerejének a beállítási módja, és a beállítás során megjelenik a megfelelő szimbólum.
Gyermekzár
Ez a funkció megakadályozza, hogy a felhasználó véletlenül módosítsa a sütő órájának a beállítását.
Ha a gyermekzárat akkor aktiválják, amikor nincs működésben egyik sütési program sem, és a sütő ki van kapcsolva, akkor aktiválódik a billentyűzár, és a sütő inaktív állapotba lép. A Menü gomb kivételével az összes gomb inaktívvá válik. Az órán villogni kezd a szimbólum.
A sütőt csak a gyermekzár inaktiválása után lehet működtetni.
Ha a billentyűzárat aktivált sütőprogram alatt aktiválják, akkor csak a billentyűket zárolja a rendszer. A Menü gomb kivételével az összes gomb inaktívvá válik
Az sütő óráján világítani kezd a lakat szimbólum. Ha aktiválva van a gyermekzár, akkor a sütési program befejezésével a funkcióvezérlő lezár, a gyermekzár funkció aktiválódik, és a sütőt nem lehet ismét működtetni.
A sütőórát a billentyűzár kikapcsolása után lehet működtetni.
A billentyűzár aktiválásához, amikor nem tartózkodik egyik menüben sem:
A “Menü” gomb egyszeri megérintésekor villogni kezd a billentyűzár ikon. A kijelzőn megjelenik az “OFF” (Ki) felirat.
A gyermekzárat a “+” gomb megérintésével lehet kikapcsolni. Ekkor megjelenik az “ON” (Be) felirat a kijelzőn, és a ^7 ikon folyamatosan világít.
Szeretném inaktiválni a gyermekzárat
A “Menü” gomb megérintésekor villogni kezd a ív ikon a kijelzőn. Megjelenik az “ON” (Be) felirat a kijelzőn.
A gyermekzárat a “-” gomb megérintésével lehet kikapcsolni. Ekkor megjelenik az “ON” (Be) felirat a kijelzőn, a ikon pedig eltűnik.
Az óra beállítása:
Amikor a termék csatlakozik az áramforráshoz, akkor a kijelzőn megjelenik az idő ikon, és villogni kezd az "OFF" (Ki) felirat.
A sütő használatához nyomja meg egyszer a “Menü” gombot, ekkor beállíthatja az órát a “+” / “-” gombok segítségével. Az óra beállítása után a beállítási módból való kilépéshez nyomja meg a “Menü” gombot, vagy várjon 5 másodpercet; ekkor az óra jelenik meg a kijelzőn.
A sütön korábban beállított óra átállításához végezze el az alábbiakat, miután kilépett minden menüből:
Ha kétszer lenyomja a “Menü” gombot, akkor villogni kezd a ☎ szimbólum a kijelzön.
az óra beállításához nyomja meg a “+” / “-” gombokat.
Az óra beállítása után a beállítási módból való kilépéshez nyomja meg a “Menü” gombot, vagy várjon 5 másodpercet.
Az órát nem lehet beállítani, ha bármilyen sütési beállítás aktív.
Órabeállítás módja 24 órás/12 órás opció
Az alapértelmezett beállítás a 24 órás. A 12 órás (délelőtt/délután) üzemmódra váltáshoz nyomja le a “Plusz” (+) gombot 5 másodpercig, miután kilépett az összes beállítási módból, és az óra látható a kijelzőn, az üzemmód váltását sípolás jelzi. A 12 órás üzemmódban megjelenik az “AM” (délelőtt) vagy a “PM” (délután) ikon a kijelzőn. Ugyanezekkel a lépésekkel lehet a másik üzemmódra is váltani.
A riasztási hangjelzés beállítása
A riasztás hangjelzésének módosításához végezze el az alábbiakat, miután kilépett minden menüből:
Ha háromszor megérinti a “Menü” gombot, akkor villogni kezd a ☐ szimbólum a kijelzőn
a kívánt hangerő kiválasztásához nyomja meg a “+” és a “-” gombot.
A hangerő beállítása után érintse meg a “Menü” gombot, vagy várjon 5 másodpercig a beállítási módból való kilépéshez.
A gyári alapbeállítás szerinti hangerő a legnagyobb, "b-03" hangerő.
VIGYÁZAT!
A beállított hangerő "b-01", "b-02" vagy "b-03" feliratként jelenik meg a kijelzőn, és a kapcsolódó ikon eltűnik, amikor kilépnek a beállítási módból.
A kijelző fényerejének beállítása:
A kijelző fényerejének módosításához végezze el az alábbiak egyikét, miután kilépett minden menüből:
Ha négyszer megérinti a “Menü” gombot, akkor villogni kezd a szimbólum a kijelzőn.
a kívánt fényerő kiválasztásához nyomja meg a “+” és a “-” gombot.
A fényerő beállítása után érintse meg a “Menü” gombot, vagy várjon 5 másodpercig a beállítási módból való kilépéshez.
Az alapértelmezett beállítás a legmagasabb, "d-03" fényerő.
3. AZ IDŐZÍTŐ FUNKCIÓI
Az automatikus sütés azt jelenti, hogy a sütési funkció kiválasztása és a hőmérséklet beállítása után beállíthatja, hogy mikor érjen véget automatikusan a sütés.
Ha időzítő nélkül szeretné működtetni a sütőt, akkor a funkcióvezérlő és a termosztát beállítása után elindíthatja a sütést.
Amikor nem használja a sütőt, akkor a funkciógomboknak és termosztát kapcsolóinak OFF (ki) pozícióban kell lenniük. Ellenkező esetben a sütés nem fog leállni.
Félautomatikus sütés:
Ez a módszer azokra az esetekre szolgál, amikor azonnal el kívánja indítani a sütést, és megadja a sütési időt.
A Program gomb megérintése után villogni kezd az |↔| ikon
a sütési idő beállításához nyomja meg a “+” és a “-” gombokat. A sütési idő beállítása után a |↔| ikon folyamatosan világít a kijelzőn.
! VIGYÁZAT!
Az egy óránál kevesebb időre beállított sütési programok percben, és nem másodpercben jelennek meg a kijelzőn.
Félautomatikus sütés
Ez a módszer azokra az esetekre szolgál, amikor egy bizonyos időre kívánja elkészíteni az ételt a jövőben. Ezért késleltetett sütésnek is hívják.
A Program gomb megérintése után villogni kezd |↔| ikon
nyomja meg a “+” és a “-” gombot a sütési idő beállításához, majd lépjen ki a sütési módból.
Ha kétszer lenyomja a “Program” gombot, akkor villogni kezd a → szimbólum a kijelzőn.
Nyomja meg a “+” és a “-” gombot a kívánt sütési idő beállításához. Ekkor folyamatosan világítani kezd a (sütési idő) és a → (sütési idő vége) ikon.
A sütési idő kezdetének elérésekor eltűnik a ➞ ikon a kijelzőről, a ⇌ szimbólum pedig a sütési idő lejártáig a kijelzőn marad.
A sütés befejezése után:
Az ikon villogni kezd a kijelzőn, megjelenik az “End” (Vége) felirat, és 7 percre bekapcsol a riasztási hangjelzés.
A riasztás kikapcsolásához nyomja meg a Program gombot. Ekkor eltűnik az “End” (Vége) felirat a kijelzőről, és az órát jelzi ki a készülék.
1
Amikor megszólal a riasztás, akkor az "End" felirat nem tűnik el, ha a Program gombtól eltérő gombbal némítják el a hangjelzést. Csak a hangjelzés szűnik meg.
Az automatikus sütési idő törléséhez:
A sütési programot és az emlékeztető időzítőt a Program gomb 3 másodpercre történő lenyomásával lehet kikapcsolni. A kijelzőn ekkor megjelenik az “End” (Vége) felirat és a (Sütési idő) ikon.
Másik opció:
A Program gomb megérintésekor villogni kezd a (Sütési idő) ikon a kijelzőn. Nyomja meg a “-” gombot, amíg a sütési idő 00: 00. értékre nem csökken. A kijelzőn ekkor megjelenik az “End” (Vége) felirat és a (Sütési idő) ikon.
Emlékeztető időzítő
A sütő óráját alkalmazhatja riasztásként vagy emlékeztető időzítőként. A riasztás beállításához:
A ikon villogni kezd, ha 2-szer (beállított sütési idő esetén 3-szor) megérinti a Program gombot.
- Állítsa be a kívánt riasztási időt a “+” és a “-” gombok segítségével. A riasztás beállítása után folyamatosan világítani kezd a megfelelő ikon a kijelzőn, és csak a riasztás visszaállításakor tűnik el. Maximum 23 óra 59 perces időtartamot lehet beállítani.
A riasztási idő lejártakor
A ☎ ikon villogni kezd a kijelzön, és 7 percre bekapcsol a riasztási hangjelzés.
A riasztás kikapcsolásához nyomja meg bármelyik gombot; ekkor a kijelzőn ismét az óra fog megjelenni.
A beállított idő törléséhez:
Nyomja le a Program gombot kb. 3 másodpercig az emlékeztető időzítő, és ha aktiválva van, a sütési program kikapcsolásához, vagy érintse meg a Program gombot, amíg 🕒 ikon villogni nem kezd. Érintésre a riasztási idő "00:00" értékre áll, és az emlékeztető időzítő kikapcsol.
Ha a beállított riasztási idő és a sütési idő nem egyezik meg, akkor a rövidebb idő jelenik meg a kijelzőn.
VÁLTÓ BEMENETI FUNKCIÓI
1 Funkcióváltó
Amikor a funkcióváltó bármilyen “ON” (Be) pozícióra van állítva, akkor megjelenik a ⏻ ikon a kijelzön.
A ☐ ikon a funkcióváltó kikapcsolásakor eltűnik.
2. Termosztát
Ha a sütő hőmérséklete alacsonyabb, mint a beállított hőmérséklet, akkor megjelenik az ikon a kijelzőn.
Amikor a sütő hőmérséklete eléri a beállított hőmérsékletet, az ikon eltűnik a kijelzőről.
A termosztát szimbóluma a sütő aktuális hőmérsékletét jelzi. Önmagában nem aktiválja a sütést. A sütés aktiválásához állítsa a funkcióvezérlőt a kívánt funkcióra.
A sütési idő beállításakor a funkcióváltó és a termosztát ikonja eltűnik a kijelzőről a késleltetett sütés beállítása után, a sütés megkezdéséig, és az óra beállítását igénylő áramkimaradások után.
10 AZ ESZKÖZ HASZNÁLATA
- ábra: Aktív kiugró gomb
A sütő kiugró gombokkal van felszerelve, amelyek lenyomásra kiugranak.
Nyomja be a gombot, hogy az kiugorjon, majd állítsa be (12. ábra).
Amikor befejezte a sütést, akkor fordítsa a kapcsolót "ki" (felső) pozícióba, majd nyomja be (13. ábra).
10.1 A készülék hőmérsékletének beállítása
250
220
200
180
150
50
90
100
14. ábra
A készülék a hömérséklet beállítása után pár másodperccel elkezd melegedni.
Amikor elkészült az étel, akkor kapcsolja ki a készüléket a funkcióválasztó kapcsolót nulla pozícióba állítva.
11 A TELESZKÓPOS SÍNEK HASZNÁLATA
A TELESZKÓPOS SÍN HASZNÁLATA

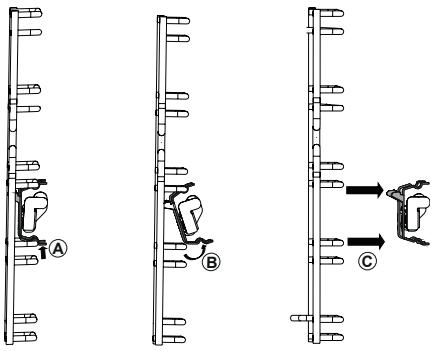

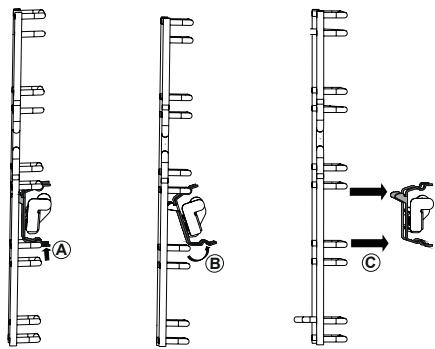

A teleszkópos sínek eltávolítása
B
C
Eltávolításkor egyik kezével tartsa a teleszkópos sínt, hogy ne essen a sütőbe, és ne okozzon sérüléseket.
A teleszkópos sínek eltávolításához várja meg, amíg lehül a sütő.
15. ábra
A teleszkópos sín polcról való eltávolításához fogja meg a teleszkópos sínt a 15/A ábrán látható módon, majd emelje meg a 15/B ábrán látottak szerint. (15/C ábra).
Ismételje meg a folyamatot mindegyik teleszkópos sín esetében, a sütő mindkét oldalán.
A teleszkópos sínek felhelyezése
A teleszkópos sínek rácspolcra való illesztéséhez fogja meg a sínen lévő fület, és illessze fel a 16./1 ábrán látottak szerint. Majd helyezze a sínen lévő fület a rácspolcra a 16/2 ábrán látottak szerint, a 16/3 ábrán lévő pozíció eléréséhez.
A teleszkópos sínek használata
A teleszkópos sínek megkönnyítik a tepsik és a rácsok használatát.
Ne mossa a teleszkópos síneket mosogatógépben.
Ne olajozza meg a síneket
Mielőtt becsukná a sütő ajtaját, ellenőrizze, hogy a teleszkópos sínek teljesen be vannak-e tolva a készülékbe.
A sütőrács használata
Helyezze a sütőrácsot a teleszkópos sínekre úgy, hogy a lábak lefelé nézzenek (17. ábra).
Az edény használata
Helyezze az edényt a teleszkópos rácsokra (18. ábra).
A teleszkópos sín magas szélekkel rendelkező különleges kialakítása megakadályozza, hogy elcsússzon az edény.
12 A KÉSZÜLÉK TISZTÍTÁSA ÉS KARBANTARTÁSA
Általános tisztítás
Működtetés után mindig várja meg, amíg lehül a készülék. Ügyeljen arra, hogy ekkor ne maradjanak maradványok az ajtón. Hosszú távon hatással lehet a készülék körülötti konyhabútororra, akkor is, ha az ajtót nyitva hagyják.
A készülék rendszeres karbantartásának és tisztaságának elmulasztása a felület károsodásához és a készülék élettartamának csökkenéséhez vezethet, és ezáltal kockázatokat okozhat.
Tisztítás előtt mindig húzza ki a készüléket, vagy kapcsolja ki az On/Off (Be/Ki) gombot Off (Ki) pozícióba állítva..
A tisztítás megkezdése előtt várja meg, amíg lehül a készülék.
Ügyeljen arra, hogy a termék tisztításakor használt tisztítószerekben ne legyenek olyan részecskék, amelyek megkarcolhatják a zománcozott vagy festett felületeket.
A szimbólumok eltávolításának megelőzése érdekében a kezelőpanel és a gombok tisztításakor ne használjon csiszoló hatású szemcséket tartalmazó folyékony tisztítószereket vagy drótszivacsot.
A sütő tisztítására ne használjon fehérítőket, salétromsavat vagy sósavat.
A sütő tisztítására ne használjon göztisztítókat.
■ Ne próbálja meg eltávolítani a
kezelőpanel gombjait, mert egyes modelleknél nem eltávolíthatók.
Ne használjon csiszoló hatású anyagokat (drótszivacs, súrolópor, sütötisztító spray, súroló hatású kemény szivacsok), savakat (fehérítők) vagy klórt tartalmazó tisztítószereket.
A hivatalos szervizeinkben kapható Silverline sütötisztítószert alkalmazhatja a kiömlött, felszáradt hulladékolaj okozta foltok eltávolításához és a tökéletes tisztításhoz. Permetezze a sütötisztító sprayt a szennyezett felületre, zárja le a fedelet, majd várjon 10 percet.
Zománcozott, festett és rozsdamentes acél felületeken ne hagyjon súroló hatású és savas szennyeződéseket (pl. citromlét, ecetet stb.).
A göztisztítás funkció használata előtt vegye ki az összes tartozékot a sütőből;
Helyezzen 100 ml vizet a sütő aljára, majd további 400 ml vizet a 2. szintre helyezett alacsony falú sütőtálcába (lágy víz használatát javasoljuk), és csukja be a sütő ajtaját.
- Állítsa a funkcióválasztó gombot melegítő 🔊 🔔 pozícióba.
- Állítsa a sütő hőmérsékletét értékre, és működtesse a sütőt 30 percig.
A göztisztítási folyamat befejezéséhez állítsa Off (Ki) helyzetbe a kapcsolót.
AquaSmart
Tisztítsa meg a sütő belső felületét benedvesített puha ruhával, amikor a sütő eléri azt a hőmérsékletet, amelyen nem égeti meg a kezét, ti. mielőtt teljesen lehülne.
Tisztítás után hagyja nyitva az ajtót 15°-os szögben, hogy teljesen megszáradjanak a zománcozott belső felületek.
VESZÉLY!
Csak azután érjen a készülékhez, hogy az teljesen lehült.
Égésveszély.
A sütő belsejének tisztítása
Tisztítsa meg a sütőt minden használat után.
A sütő belsejének zománcozott felületét akkor a legcélszerűbb tisztítani, amikor a sütő még meleg.
Vegye ki a tepsiket és a rácsot. Törölje le a belső teret meleg, szappanos vízzel benedvesített ruhával. Majd törölje le még egyszer egy nedves, majd egy száraz ruhával.
Ne használjon súroló hatású anyagokat, például csiszolópapírt, drótszivacsot vagy fehérítőt. Ellenkező esetben a sütő zománcozott része megsérülhet.
A sütőt rendszeresen tisztítsa meg alaposan megfelelő sütőtisztítószerrel.
Makacs szennyeződések esetén használhat rozsdamentes acélhoz használt tisztítószereket vagy ecetet.
Az ilyen folyadékok által hagyott foltok csökkenthetik a sütő fényességét, de semmilyen módon nem befolyásolják a sütő teljesítményét.
A készüléket ne használja ételek, pl. kenyér, torták, sütemények stb. tárolására.
A sütő oldalfalainak tisztítása

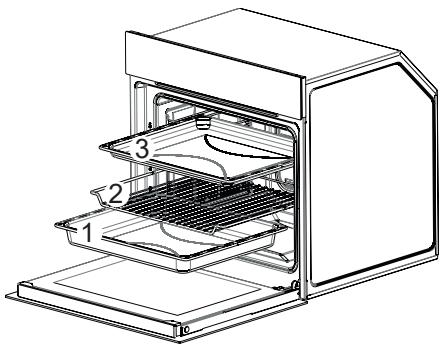

■ Vegye ki a tepsiket és a grillt (1-2-3 / 19. ábra).
A teleszkópos sínek eltávolítása
A teleszkópos sín polcról való eltávolításához fogja meg a teleszkópos sínt a 20/A ábrán látható módon, majd emelje meg a 20/B ábrán látottak szerint. (20/C ábra).
Ismételje meg a folyamatot mindegyik teleszkópos sín esetében, a sütő mindkét oldalán.
Eltávolításkor egyik kezével tartsa a teleszkópos sínt, hogy ne essen a sütőbe, és ne okozzon sérüléseket.
A teleszkópos sínek eltávolításához várja meg, amíg lehül a sütő.

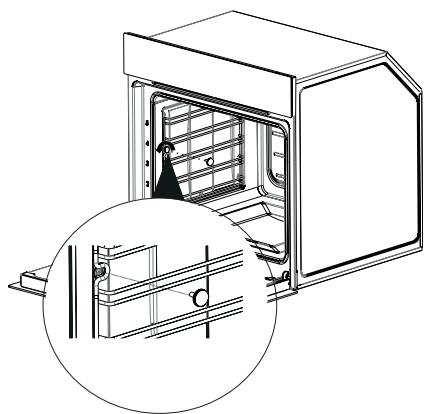

A sütőben lévő drótállvány tisztításához távolítsa el a sütő belsejében lévő recés csavart az óramutató járásával ellentétes irányba csavarva azt (21. ábra).

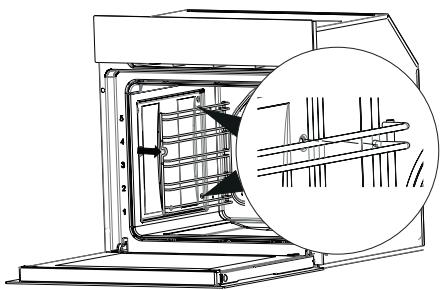

Húzza a drótállványt a sütő belseje felé és távolítsa el a drótállvány lábait a helyükről (22. ábra).
Vegye ki a drótállványt a sütőból, miután kioldotta a drótállványt a lábakból (23. ábra).
A sütő ajtajának eltávolítása
24. ábra
Nyissa ki teljesen az ajtót maga felé húzva azt (24. ábra).

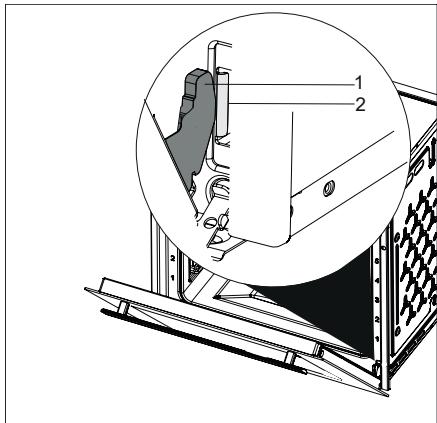

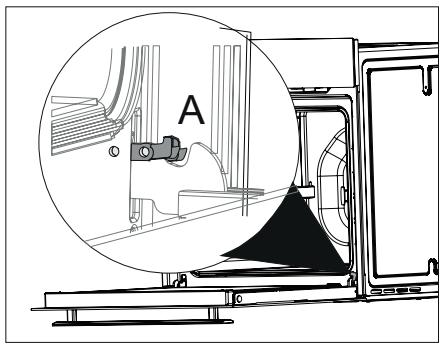

Majd állítsa a zsanérzárat a legszélesebb szögbe a (24/A ábrán) látottak szerint. Állítsa ugyanebbe a helyzetbe a sütő ajtaját a sütőhöz rögzítő mindkét zsanért.
Zárja be a sütőajtót úgy, hogy érintkezzen a zsanérzárral, a (25. ábrán) látottak szerint.
A sütőajtó eltávolításához vegye le a zsanérokat a zsanérházról az ajtót két kézzel fogva (26. ábra).
Az ajtó felhelyezéséhez kövesse fordított sorrendben az eltávolítás lépéseit. Az ajtó visszahelyezésekor ne felejtse el bezárni a zsanér kapcsait.
A sütő üvegének tisztítása
Nyissa ki kissé a készülék ajtaját.

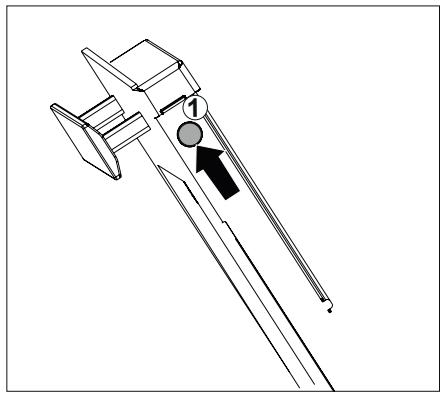

Nyomja be az ajtó felső műanyag részének jobb és bal oldalát (27. ábra).
28. ábra

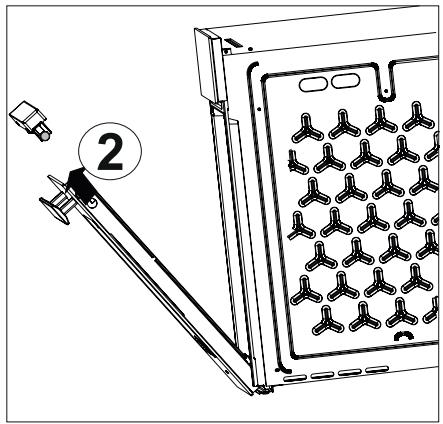

Távolítsa el a felső műanyag részt (28. ábra).

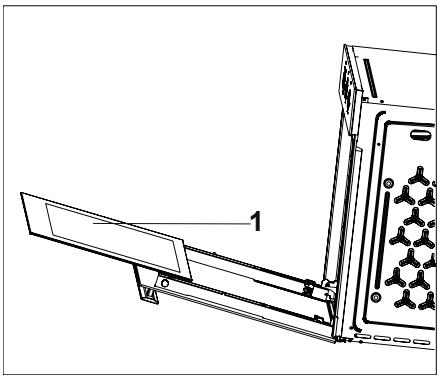

1 - A sütő belső üvege
A készülék belső üvegét távolítsa el a tisztításhoz (29. ábra).
Tisztítsa meg az üvegfedelet egy szivaccsal, majd törölje szárazra egy ruhával.
A sütő üvegének tisztításához ne használjon erős súrolószert és éles fémkaparót. Ha így tisztítja, azzal megkarcolhatja az üveg felületét, ami az üveg eltöréséhez vezethet.
■ Ne támaszkodjon a sütő ajtajára, és ne helyezzen súlyt rá.
VIGYÁZAT!
Amikor az ajtó az üveg eltávolításakor hirtelen könnyebbé válik, akkor hirtelen becsukódhat, és sérüléseket okozhat.
A sütő üvegének
visszahelyezéshez kövesse a
folyamatot fordított sorrendben.
A sütőajtó tömítése
Ha a sütőt hosszú ideig működtetik, akkor az ajtó belső felületén és az ajtó tömítésén páralecsapódás jelentkezhet. Távolítsa el az esetleges páralecsapódást egy száraz ruha vagy szivacs segítségével.
A tömítés állapotát rendszeresen ellenőrizze. Szükség esetén tisztítsa meg súrolószerek használata nélkül.
Ha a tömítésen szennyeződés halmozódik fel, akkor egy idő után előfordulhat, hogy nem lehet megfelelően becsukni a sütő ajtaját.
Ha a tömítés megsérül, akkor kérjük, forduljon a legközelebbi hivatalos Silverline szervizhez. Ne használja a sütőt, amíg meg nem javítják.
13 A LÁMPA CSERÉJE
Az elektromos áramütés kockázatának elkerülése érdekében a sütő lámpájának cseréje előtt válassza le a tápellátást, és várja meg, amíg lehül a sütő.
A forró felületek égési sérüléseket okozhatnak.
- ábra 2 A/250 V AC
Csavarméret: E14
A lámpa maximális
energiafogyasztását jelzi. A lámpa
cseréjekor azonos névleges
teljesítményű lámpát kell használni.
A termék által használt névleges teljesítményt lásd a termék címkéjén.
A termékben használt izzó nem alkalmas háztartások megvilágítására. A lámpa célja, hogy segítségével könnyebben lássa a felhasználó az ételt.
Húzza ki a készüléket.
Távolítsa el a lámpa burkolatát (31/1 ábra) az óramutató járásával ellentétes irányba forgatva azt (31/2 ábra).
Távolítsa el és cserélje ki a sütőlámpát az óramutató járásával ellentétes irányba forgatva azt (32. ábra).
A lámpaburkolat visszahelyezéséhez végezze el a (31. ábrán) leírt folyamatot fordított sorrendben.
14 A fő funkciók magyarázata
A fö funkciók leírása alább található.
| Funkció | A funkció magyarázata |
 | Egy program sincs kiválasztva a készüléken. |
 | Be van kapcsolva a felső és az alsó sütés. A hő egyszerre éri fentről és alulról az ételt. Ez sütemények, fasírozottak, vagy serpenyőben sütött sütemények és raguk esetén alkalmazható. Süssön egy tepsi felhasználásával. |
 | Csak az alsó sütés van bekapcsolva.Ez a funkció pl. pizzák vagy olyan ételek sütésére alkalmas, amelyek alját kell megpirítani.Aquasmart tisztítási funkció |
 | Be van kapcsolva az alsó és a felső sütés, valamint a ventilátor (a hátsó falon). A ventilátornak köszönhetően a forró levegő egyenletesen és gyorsan oszlik el a sütő belsejében. Használjon egy tepsit a sütéshez. |
* | Be van kapcsolva a sütőt tetején található nagyobb grill. Nagyobb mennyiségű hús grillezésére alkalmas. Grillezéshez helyezze a nagy vagy közepes méretű adagokat a megfelelő pozícióban lévő rácsra, a grill fűtőszál alá. Állítsa a hőmérsékletet maximális szintre. A sütési idő felénél fordítsa meg az ételt. |
* | A nagyobb grillel felfütött forró levegő a ventilátornak köszönhetően gyorsan eloszlik a sütő belsejében. Ez nagyobb mennyiségű hús grillezésére alkalmas. Grillezéshez helyezze a nagy vagy közepes méretű adagokat a megfelelő pozícióban lévő rácsra, a grill fütőszál alá. Állítsa a hőmérsékletet maximális szintre. A sütési idő felénél fordítsa meg az ételt. |
 | Aktiválva van a felső sütés, az alsó sütés és a ventilátor. Az elkészítendő étel minden oldala egyformán és gyorsan elkészül. Használjon egy tepsit a sütéshez. Ezzel a funkcióval gyorsan elő is melegíthetni a sütőt. |
 | Az elkészítendő étel minden oldala egyformán és gyorsan elkészül.Egy vagy több szinten történő sütéshez és pároláshoz. A ventilátor egyenletesen eloszlatja a sütőtérben a hátsó panelen található kerek fütőelemből érkező hőt. Használjon egy tepsit a sütéshez. Ezzel a funkcióval gyorsan elő is melegíthetni a sütőt. |
 | A sütő nem melegít, csak a ventilátor működik. A szemcsés fagyasztott étel lassan enged fel szobahőmérsékleten, a fött étel felenged. |
* Max. beállításon alkalmazandó. 230 °C'
15 SÜTÉSI TÁBLÁZAT
■ Helyezze az ételt a sütőbe.
Válassza ki az üzemmódot és a hőmérsékletet.
A sütő az előre beállított hőmérsékletre melegszik, és a kiválasztott sütési idő végéig megőrzi ezt a hőmérsékletet.
A sütő kikapcsolása a beállított idő előtt
Kapcsolja ki a sütőt a funkció- és/vagy a hőmérséklet-beállító gombok segítségével.
Sütési idők táblázata
A megadott értékeket laboratóriumi körülmények között határozták meg. Az Ön értékei ezektől eltérhetnek.
A sütő 1. állványa az alsó állvány.
VIGYÁZAT!
Sütés közben ne helyezzen alufóliát a sütő aljára. Ezzel tüzet okozhat, és károkat okozhat a készülékben vagy a bútorban.
| Étel | Működési Funkció | Alkal-mazandó Tepsi | Áll-vány-pozíció | Hőmér séklet (°C) | Sütési idő (perc) kb. |
| Tepsiben sütött sütemény |  | Egyszintes | 3 | 175 | 25...30 |
| Serpenyőben sütött sütemény |  | Egyszintes | 2 | 180 | 40...50 |
| Lemezen sütött sütemény | [4ZBA] | Egyszintes | 3 | 175 | 25...30 |
| Piskóta | [06ZS] | Egyszintes | 3 | 200 | 5...10 |
| Aprósütemény | [20AT] | Egyszintes | 3 | 175 | 25...30 |
| Levelestészta |  | Egyszintes | 2 | 200 | 30...40 |
| Bucik | [3052] | Egyszintes | 2 | 200 | 25...35 |
| Kelt tészta | [BKC8] | Egyszintes | 2 | 200 | 35...45 |
| Lasagna |  | Egyszintes | 2 | 200 | 30...40 |
| Pizza | [ATST] | Egyszintes | 2 | 200...220 | 15...20 |
| Marhahús (egész) / Sült |  | Egyszintes | 3 | 25 percig 250, majd 180...190 | 100, 120 |
| Bárányláb (ragu) |  | Egyszintes | 3 | 25 percig 250, majd 190 | 70...90 |
| Sültcsirke | [4A7S] | Egyszintes | 2 | 15 percig 250, majd 180...190 | 55...65 |
| Pulyka (5,5 kg) | [C78S] | Egyszintes | 1 | 25 percig 250, majd 180...190 | 150...210 |
| Hal |  | Egyszintes | 3 | 200 | 20...30 |
Az előmelegítés minden típusú étel esetén javasolt.
Előmelegítést igénylő sütés esetén melegítse elő a sütőt a sütés megkezdése előtt, amíg el nem éri a kívánt hőmérsékletet.
Tippek süteményekhez
Ha a sütemény túl száraz, akkor emelje meg a hömérsékletet 10 °C-kal és csökkentse a sütési időt.
Ha a sütemény túl nedves, akkor használjon kevesebb folyadékot, vagy csökkentse a hőmérsékletet körülbelül 10 °C-kal.
Ha a sütemény teteje megég, akkor helyezze az alsó rácsra, csökkentse a hőmérsékletet és növelje a sütési időt.
Ha a sütemény belseje megfelelően átsül, de a külseje ragacsos, akkor használjon kevesebb folyadékot, csökkentese a hőmérsékletet és növelje a sütési időt.
Tippek cukrászsüteményekhez
Ha a cukrászsütemény túl száraz, akkor emelje meg a hömérsékletet 10 °C-kal és csökkentse a sütési időt. Nedvesítse meg a tésztalapokat tejből, vajból, tojásból és joghurtból készült öntettel.
Ha a sütemény sütési ideje túl hosszú, akkor győződjön meg arról, hogy a sütemény vastagsága nem haladja meg a tepsi magasságát.
Ha a sütemény teteje átsül, de az alja nem, akkor a sütemény aljára kenjen kevesebb öntetet. Próbálja meg egyenletesen eloszlatni az öntetet a tésztalapok között és a sütemény tetején.
Süsse meg a cukrászsüteményt a sütési táblázatban megadott pozición és hőmérsékleten. Ha a sütemény alja így sem sül meg megfelelően, legközelebb helyezze az alsó rácsra.
Tippek zöldséges fogásokhoz
Ha a zöldséges fogás leve eltűnik, és kiszárad, akkor tepsi helyett süsse lezárt edényben. A lezárt edények megőrzik az étel levét.
Ha a zöldséges fogás nem sül meg megfelelően, akkor először főzze meg a zöldségeket, vagy készítsen belölük beföttet, mielőtt a sütőbe helyezné őket.
Importór:
MULTIKOMPLEX BUDAPEST KFT.
A páraelszívók szakértője... 1995 óta
H-1211 Budapest Mansfeld Péter utca 27.
(Volt Bajáki Ferenc utca)
tel.: +(36-1) 427 0325, +(36-1) 427-0326;
fax: +(36-1) 427 0327
www.multikomplex.hu
CNA
group
CATA ELECTRODOMÉSTICOS, S.L.
Oficinas c/ Anabel Segura, 11, Edif. A, 3a pl. 28108. Alcobendas. Madrid. España
