Márka	EATON
Modell	ELLIPSE PRO 1200 FR
Termék típusa	Szimulált szinuszhullámú szünetmentes tápegység (UPS)
Névleges teljesítmény	1200 VA / 720 W
Topológia	AVR-es line-interactive
Névleges bemeneti feszültség	230 V AC
Bemeneti feszültség tartomány	140 - 300 V AC
Bemeneti frekvencia	50/60 Hz (automatikus érzékelés)
Védett csatlakozók száma (akksival)	6 csatlakozó (verziótól függően, FR/DIN vagy IEC)
Túlfeszültség ellen védett csatlakozók száma	2 csatlakozó (csak túlfeszültségvédelem)
Tipikus üzemidő	Körülbelül 10 perc teljes terhelésen
Töltési idő	8 óra a 90%-os feltöltéshez
Akkumulátor típusa	Zárt ólom-sav, karbantartásmentes
Akkumulátor feszültség	24 V (2 x 12 V sorba kötve)
Felhasználói felület	LCD kijelző paraméterek kijelzésével
Speciális funkciók	EcoControl, Master/Slave csatlakozók, AVR, telefon/Ethernet védelem
Csatlakoztathatóság	USB port (kábel mellékelve), Eaton UPS Companion szoftver
Hálózatvédelem	RJ11/RJ45 telefonvonal/modem számára
Méretek (Sz x Mé x Ma)	Körülbelül 315 x 135 x 245 mm
Súly	Körülbelül 8,5 kg
Üzemi hőmérséklet	0 - 40 °C
Szabványok	CE, túlfeszültségvédelem

Gyakran ismételt kérdések - ELLIPSE PRO 1200 FR EATON

Mennyi idő szükséges az ELLIPSE PRO 1200 FR akkumulátorának feltöltéséhez?

Első használatkor az akkumulátor 8 óra töltést igényel a teljes üzemidő eléréséhez. Javasolt a szünetmentes tápegységet állandóan a hálózathoz csatlakoztatva hagyni.

Mit tegyek, ha a szünetmentes tápegység 3 másodpercenként sípol?

Ez túlterhelést jelez a védett csatlakozókon. Húzza ki a nem alapvető készülékeket. Ha a probléma továbbra is fennáll, ellenőrizze a teljes fogyasztást.

Hogyan aktiválom az EcoControl funkciót?

Az EcoControl funkció alapértelmezetten ki van kapcsolva. Aktiválja a mellékelt Eaton UPS Companion szoftveren keresztül. Csatlakoztassa számítógépét a Master csatlakozóhoz, a perifériákat pedig az EcoControl csatlakozókhoz.

Mi a különbség a védett (akksival) és a túlfeszültség ellen védett csatlakozók között?

A védett (akkumulátoros) csatlakozók áramkimaradás esetén is táplálják a készülékeket. A túlfeszültség ellen védett csatlakozók csak túlfeszültség-védelmet nyújtanak, de akkumulátorról nem működnek.

Használhatom a szünetmentes tápegységet generátorral?

Nem ajánlott az ELLIPSE PRO használata generátorral, mivel a hullámforma instabil lehet. Csak földelt fali aljzatot használjon.

Hogyan állítsam vissza a belső megszakítót?

A megszakító a szünetmentes tápegység hátulján található. Nyomja meg a megszakító gombját a visszaállításhoz, miután kihúzta a túlterhelt készüléket.

Mit jelent a 'belső hiba' ikon az LCD kijelzőn?

Ez a szimbólum a szünetmentes tápegység belső hibáját jelzi. A védett csatlakozók már nem kapnak áramot. Vegye fel a kapcsolatot az Eaton ügyfélszolgálattal.

Az LCD kijelző állandóan bekapcsolt állapotban marad?

Nem, a kijelző automatikusan kikapcsol 3 perc inaktivitás után az energia megtakarítása érdekében. Újra bekapcsol, amint megnyom egy gombot.

Milyen szoftvert használjak a szünetmentes tápegység konfigurálásához?

A Eaton UPS Companion szoftver CD-ROM-on van mellékelve, vagy letölthető a powerquality.eaton.com weboldalról. Lehetővé teszi az EcoControl küszöbértékek, az automatikus leállítás stb. beállítását.

Hogyan szerelhetem fel a szünetmentes tápegységet rackbe?

Az ELLIPSE PRO 1200 FR 2U rackbe szerelhető a opcionális készlet segítségével (nem tartozék). Kövesse a készlet utasításait a függőleges elhelyezéshez.

HASZNÁLATI ÚTMUTATÓ ELLIPSE PRO 1200 FR EATON

• Ez a keszülék egy szunetmentes páegység (UPS), arra szolgál, hogy egy szamítogepet és tartozékait, valamintTV HI-Fl, video-kszülékeket, lásson el ár mammal más elektromos keszülékek (világítás, fútes, elektramos házartási eszközök...) aramellatására nem hasznalható.
• Az UPS vízsintesen, fuggólegesen, de akár rack-szekrényben (2U,.optionális keszlet) is elhelyezhető.

2. Bemutatas

⑥ BE/KI gomb aBiztonsagi akkumulatrorl vedett aljzatokhoz
⑦ Lefelé görtés
⑧ ASR LED

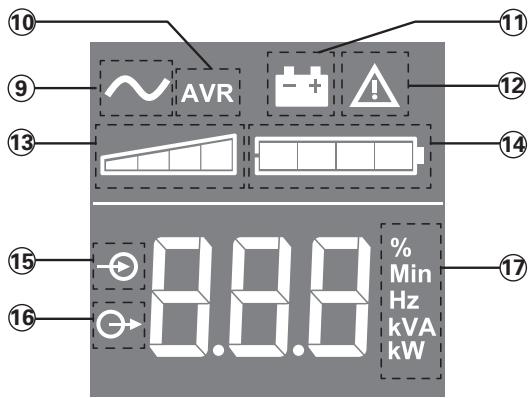

LCD

UPS BE
10 AVR uzemmod
11 Akkumulatoros üzemmod
12 Belso hiba
13 Kimeneti terhelési szint
14 Akkumulator szintje
15 Bemeneti méréšek
16 Kimeneti méréšek
17 Mérési egység

Kimenetek

650/850

1200/1600

Feszültsegvedelemmel ellatott aljatzok
19 Biztonsagi akkumulatoralr vedett aljzatak
20 Vedelem (megszakitó)

3. UPS csatlakoztatás

• Csatlakoztassa az UPS -t ① a födeléssel ellatott elektromos halózati (fali-) ajzatba azon, FR / DIN aljzatos kabel ④ segitségevel, amit azUPS -hez mellekeltek, vagy az On szamítogepének IEC aljzatos UPS-hez való halózati kabelével, (lásd A ábra).
• Csatlakoztassa a „kritikus" eszkoczok (szamitogép, képernyó, modem...) aljzatait aBiztonsagos kimenetekre ⑨, ezek akumulátoros, szunetmentes tapellátastbiztositanak, és tufeszültseg ellen védenek (lásd B ábra). A csatlakoztatott eszkoczössz árameròssege ne lépje túl az Amperben megadott értéket.
• Egyeb eszkoczik (nyomtató, szkenner, fax stb.) az aramlokés-vedelemmel ellatott aljzatokra 13 csatlakoztathok (lásd a B abrát). Az aramlokés-vedelemmel ellatott aljzatokat áramkimaradas eseten nem védi tartalek akkumulator.

Modem Internet / halózat kapcsolat, választhato:

A modem vonalat vagy Ethernet halózatot lehet védeni a túlfeszült ség Ellen az UPS -hez csatlakoztatva. Ehhez csatlakoztassa egyrészt a fali konnektorhoz az UPS -t a védendő készülék pávvezétékével, masrészt az UPS -t ehhez a készülékhez egy ugyan ilyen gezetékkel, a C abrán latható mádon (a -as gezeték nincs mellekelve).

Opcionalis USB-csatlakozás

A szunetmentes tápegység a mellekelt USB-kabelle (5) csatlakoztathato a számítogéphez (lásd a C abrát).

A szoftver a CD lemezen ⑤ talalható, illeteve az Eaton UPS Companion szoftver letölthető a www.powerquality.eaton.com oldálról.

A jóttálláshoz a powerquality.eaton.com oldalon lehet regisztráni.

4. A Master és EcoControl aljatok hasznalatiutasítása

A perifériák (szkenner, nyomtató) készenléti energiafogyasztásanak korlátozása érdekében az Ellipse PRO a Master aljzattól fuggö EcoControl aljzatokkal van felszerelve. Ha a Master aljzat (a szamítógép) altal pált álkalmazás leáll, az EcoControl aljatzokra csatlakoztatott perifériák is leállnak.

Ezen (alapertelmezés szerint kikapcsolt) Funktion érvényesitése és konfiguralása a szoftverbe épitet konfigurációs eszköznel történik.

Megegyzés: Ha a funkció aktív, ne csatlakoztasson kritikus fontosságú alkalmazásokat az EcoControl aljzatokra.

A kuszobertek beallitas

Az alapertelmezett beallitásBiztosítja az EcoControl funkció megfelelo muködését. A fó terhelés fogyasztásatl fuggoen azonban előfordulhat, hovy modositani kell az EcoControl funkció aktivalási kuszöbertéket a szunetmentes pátegységhez mellekelt konfigurációs szoftverrel:

• Elóször ellenőrizable a konfigurácios eszköz „EcoControl Function" (EcoControl Funkció) oldalán, hogy a funkció aktíve.
• Ha az EcoControl aljzatokhoz csatlakoztatott perifériák nem kapcsolnak ki, ha a fó terhelés nincs normal muködési üzemmodban (pl. készenléti üzemmodban van), az érzekelési kuszöböt „High" (Magas) ertékre kell allitani.
• Ha a fó terhelés névleges fogyasztási szintje alacsony és az EcoControl aljzatak leállnak, miközben a fó terhelés normalisan múködik, az érzékelési kuszöbött „Low" (Alacsony) értékre kell allitani.

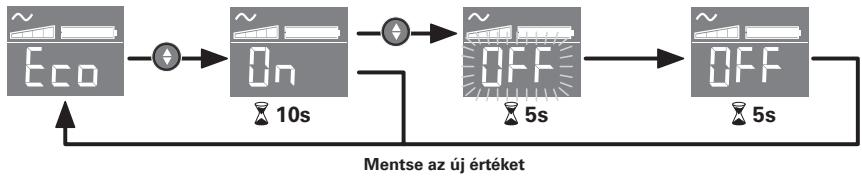

5. UPS beallitasa az LCD kijelzón

Engedje el a lefelé góretés gombat, és valassza ki a menüt

Példa a beallitásra

• Ha 3 percig nem végez uy muveletet, az LCD kijelz' kikapcsol.

6. Hasznalat

Akkumulator toltese

Amint az elektromos halózatra csatlakoztatjuk, az UPS elkezdi az akkumulátorát tölteni a 6 as gomb állásátol függetlenül. Az elso használatkor az akkumulátor csak 8 orás toltés utan fog teljesen onalloan muködni. Az UPS autonom muködéhez tanácsos azt folyamatosan az elektromos halózatra kapcsolt allapotban hagyni

Az UPS bekapcsolása

tartsa lenyomva a 6- as gombot krolbelul 1 masodpercig

Feszültsegvedelemmelellatottaljzatok 18biztonsagiakkumulatornelkül

Az ezekre az aljzatokra csatlakoztatott keszülékek azonnal áramot kapnak, amint a ④ bemeneti kábelt csatlakoztatjuk a fali konnektorra. A ⑥ as gomb ezekre az aljzatokra nincs befolyással.

Szunetmentes kimenetek 19

Az ezekre az aljzatokra csatlakoztatott keszülékek akkor kezdenek áramot kapni, amikor a 6 as gomb zölden kezd el világítani (lásd D ábra). Ezeket az aljzatokat akkor is be lehet kapcsolni, ha az UPS nincs az elektromos halózatra csatlakoztatva (a 6-as gomb villog).

Elektromos halózati zavar

• Ha ennek a halózatnak rossz a feszültsege vagy kimarad, az UPS folytatja a múkódest az akkumulátorról: a 6-as gomb zölden villog. Normál üzemmodban a figyelmeztető hang minded 10 masodpercben szól, majd minded 3 masodpercben, ahogy az akkumulátor toltöttsegénékevège kozledik. Csendes üzemmodban, a figyelmeztető hangCsak egyet sipol, amikor átall akkumulátorra.
• Ha az elektramos halózati áramkimaradas tullépi az akkumulator készenléti (athidalási) idejét, az UPS leall, majd ujraindul, amint az elektramos áram vissatér. Teljes lemerlés utan néhany ora szükséges a teljes athidalási idö visszaàllitásahoz.

Feszültsegvedelem:

Minden piacok kóze tulfeszültseg-vedelem.

Szunetmentes kimenetek leallitasa 19

tartsa lenyomva a 6- as gombot 2 masodpercnel hosszabb ideig.

7. Hibaelhárítas

(további információkt latogasson el a www.powerquality.eaton.com címre, vagy keresse fel vevőszolgálatunkat)

	Probléma	A hiba oka	Megoldás
1	• A 19-es szünetmentes aljatokban nincs áram.	• A 6-as gomb nem világit	• Nyomja meg a 6-as gombat és Ellenőrize, hogy zölden világít-e.
2	• Hálózati áramkimaradás esétén a cstatlakoatzott eszközöknek nincs típellátasa.	• Az eszközök nem a 19-es szünetmentes aljatokhoz vannak cstatlakoatzatva.	• Csatlakoztassa az eszközöket a 19-es, szünetmentes kimenetekre.
3	• Van hálózati áram, de azUPS akkumulátorrollo üzemel.	• A UPS hatso részen található megszakító 20 kioldott a UPS aljzat tülterheltsege miatt.	• Húzza ki a problémát okozó eszköz, és capcsolja vissza a 20 -es megszakítot a megfelelő gomb megnyomásával.
4	• A zöld gomb 6 villog, és 3 mp-enkényt hangjelzés hallatszik.	• Az UPS 19-es szünetmentes kimenetei tülterheltek.	• Húzza ki a problémát okozó eszköz, a 19 -es szünetmentes cstatlakožókról.
5	• Az LCD kijelzón hibajelzés 12 latható, és folyamatos hangjelzés hallható.	• Az UPS meghibásodott. A 19-es szünetmentes kimenetak nincsenek típfeszültseg alatt.	• Hívja a vevőszolgálatot.
6	• A 8-es zöld kijelző nem világít és a 18-as szürt kimenetak típfeszültseg alatt vannak.	• A tülfeszültseg elleni videelem már nem biztositätt.	• Hívja a vevőszolgálatot.
7	• Az EcoControl aljatokáram alatt maradnak, amikor a fő alkalmazás (Master aljzat) leáll.	• Az EcoControl funkció nem aktiv vagy nincs megfelelően beálítva.	• Aktiválja vagy allitsa be megfelelően az EcoControl funksiöt a termékhez melléket szoftverrel.
