Tipo de producto	Inversor
Características técnicas principales	Inversor con tecnología line-interactive y regulación automática de voltaje (AVR)
Alimentación eléctrica	Entrada: 230V ± 20% (170-265V), Salida: 230V ± 5%
Dimensiones aproximadas	Dimensiones: 400 x 100 x 220 mm
Peso	Peso: 10 kg
Compatibilidades	Compatible con equipos informáticos, sistemas de telecomunicaciones y dispositivos electrónicos sensibles
Tipo de batería	Batería de plomo-ácido, libre de mantenimiento
Voltaje	Voltaje de la batería: 12V
Poder	Poder de salida: 1200 VA / 720 W
Funciones principales	Protección contra sobretensiones, filtrado de interferencias, autonomía prolongada en caso de corte de energía
Mantenimiento y limpieza	Verificación regular de las baterías, limpieza de contactos y ventilaciones
Piezas de repuesto y reparabilidad	Piezas disponibles: baterías, fusibles, ventiladores
Seguridad	Certificaciones: CE, RoHS, protección contra sobrecargas y cortocircuitos
Información general útil	Garantía: 2 años, soporte técnico disponible

Preguntas frecuentes - ELLIPSE PRO 1200 FR EATON

¿Qué hacer si no se escucha la alarma sonora del EATON ELLIPSE PRO 1200 FR?

Verifique que el dispositivo esté correctamente alimentado y que el volumen no esté configurado en 'silencio'. Si el problema persiste, consulte el manual de usuario para obtener instrucciones específicas.

¿Cómo saber si la batería de mi EATON ELLIPSE PRO 1200 FR debe ser reemplazada?

El dispositivo emitirá una señal sonora y una luz roja intermitente cuando la batería esté baja. Se recomienda reemplazar la batería cada 3 a 5 años según el uso.

¿Qué hacer si el dispositivo no enciende?

Primero verifique que el dispositivo esté conectado a una toma de corriente funcional. Pruebe con otra toma si es necesario. Si el dispositivo aún no enciende, podría necesitar reparación.

¿Cómo reiniciar el EATON ELLIPSE PRO 1200 FR?

Para reiniciar el dispositivo, desconéctelo de la toma de corriente, espere aproximadamente 30 segundos y luego vuelva a conectarlo. Esto debería reiniciar el sistema.

¿El EATON ELLIPSE PRO 1200 FR puede proteger mis dispositivos contra sobretensiones?

Sí, este modelo está equipado con dispositivos de protección contra sobretensiones que protegen sus dispositivos conectados de picos de tensión.

¿Cuál es la vida útil estimada de la batería del EATON ELLIPSE PRO 1200 FR?

La vida útil de la batería es generalmente de 3 a 5 años, pero puede variar según el uso y las condiciones ambientales.

¿Cómo conectar el EATON ELLIPSE PRO 1200 FR a una computadora?

Utilice un cable USB para conectar el dispositivo a la computadora. Asegúrese de instalar los controladores necesarios si es requerido.

¿Qué hacer si el indicador LED parpadea en rojo?

Un parpadeo rojo indica un error, como una sobrecarga o un problema de batería. Consulte el manual de usuario para interpretar el código de error específico.

¿Puedo usar el EATON ELLIPSE PRO 1200 FR con dispositivos de alta potencia?

Este inversor está diseñado para dispositivos de hasta 1200 VA. Asegúrese de que la potencia total de sus dispositivos no supere este límite.

¿Cómo realizar una prueba de batería en el EATON ELLIPSE PRO 1200 FR?

Para realizar una prueba de batería, presione el botón de prueba ubicado en el dispositivo. Esto simulará un corte de energía y verificará si la batería funciona correctamente.

MANUAL DE USUARIO ELLIPSE PRO 1200 FR EATON

1. Condiciones de uso

• Este aparato es un Sistema de Alimentacion Ininterrupida (SAI) Diseño para alimentar principalmente un ordinador y sus periféricos exceptuando, aparatos de TV, HI-Fl, Video, excepto cualquier(other tipo de aparato electrico (alumbrado, calefaction, electrodomesticos, etc.).
• El SAI pueda instalarse en posicion horizontal, vertical, o en Rack 2U (kit optional).

2. Descripción

(6) Botón de ENCENDIDO/ APAGADO para las��omas de la bateria auxiliar
⑦ Desplazamente para abajo
⑧ LED ASR

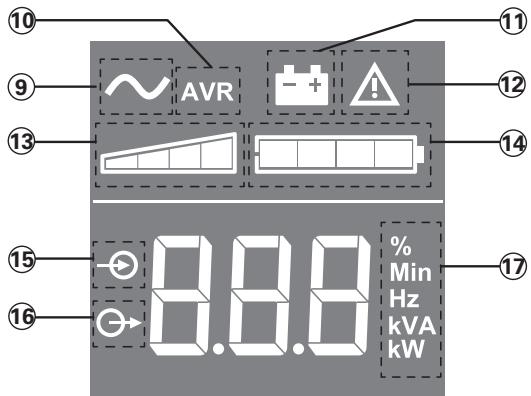

LCD

9 SAI conectado
10 Modo AVR (regulación automática de voltaje)
11 Modo de bateria
12 Fallo interno
13 Nivel de energia de salute
14 Nivel de la bateria
15 Mediciones de entrada
16 Mediciones de salute
17 Unidad de medicación

Tomas
650/850

1200/1600

18 Tomas de corriente de proteccion contra sobretensiones
19 Tomas de la batería auxiliar
20 Protección (disyuntor)

3. Conexiones del SAI

• Conectar el SAI (1) a la red electrica en una toma mural con tierra por medio del cable (4) suministrado con el SAI con tomas FR/DIN o con el cable de alimentacion de su ordinador para un SAI con tomas IEC (vease la figura A).
• Conectar los enchufes de los aparatoscriticos (ordenador, pantalla, módem, etc.) en las tomas alimentadas por la bateria y protegidas contra las sobretensiones (vease la figura B), no sobrepasando la corriente indicada en amperios.
• Internacionalmente, como en el caso de corte de corriente.

Protección de la linea de datos fax/módem/red ethernet (optional):

La linea Telefonica, fax, módem, red ethernet,oulda ser protegida contra las sobretensiones conectandose a trovés del SAI. Para ello conectar la toma mural al SAI con el cable del equipo a proteger, y por othera parte con un cable identico unir el SAI al equipo protegado, como se indica en el dibujo C (cable no suministrado).

Communicación USB / Serie (optional):

El dispositivo SAI puede conectarse al ordinador mediante el cable USB ⑤ incluido (véase la figura C).

El software está disponible en el CD-ROM ⑤ o también se pueda descargar el software de Eaton UPS Companion en powerquality.eaton.com.

Registrese para disfurutar de la garantía en powerquality.eaton.com.

4. Instruetiones de funciona y EcoControl

Para reducir el Consumo de energia de los periféricos (scatter, impresora) en modo de espera, Ellipse PRO cuenta con tomas EcoControl independentes de la toma Master (vase figura B). Cuando la aplicacion principal alimentada por la toma Master (ordenador) se para, las tomas EcoControl se desactivan automatically y los periféricos se paran.

La validación y configuración de esta función (desactivada por defecto) se realiza mediante la herramienta de configuración integra de en el software.

Note: Cuando la func tion este activada, no connecte aplicaciones criticas a las tomas EcoControl.

Configuración de los umbrales

La configuración por defecto asegura el correcto funciona de la función EcoContol.

Sin embargo, según el nivel de consumo de la energia principal, pueda que seanecessary configurar un emplado de activación de la configuración EcoControl mediante el programa de configuración proporcionado con el ondulator:

• Asegúrese primero de que la función está activada correctamente en lahawk "EcoControl function" de la herramienta de configuración.
• Si los periféricos connectados a lasclerosis EcoControl no se paran cuando la carga principal no está en configuracion normal (p. ej., durante el modo de espera), esnecessary augmentar el valor del umbral de detectacion al nivel High.
• Si el nivel de consumo nominal de la energia principal es bajo y las tiendas EcoControl se paran cuando la energia principal funciona correctamente, esnecessary disminuir el valor del umbrel de detectación al nivel Low.

5. Ajuste del SAI en la pantalla LCD

Suelte el botón de desplazimiento para selección ar menú

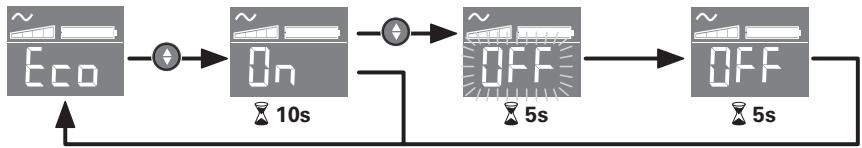

Ejemplodeajuste

Guarde el nuevo valor

• La pantalla LCD se apagará si no registra activités en un intervalo de tres Minutes.

6. Utilación

Carga de la bateria

El SAI企业提供 su bateria en el momento en que se conecta a la red electrica sin importar el estado del interruptor ⑥. Al utilizar por primera vez, la bateria proporcióna su total autonomía sólo después de una recarga de 8 horas. Para mantener la mayor autonomía, se aconsejaJKLM a la red electrica.

Puesta en marcha del SAI

Pulsar el interruptor ⑥ 1 segundo.

Tomas de corriente de proteccion contra sobretensiones 18 sin bateria auxiliar

Los aparatos connectados a estas tomas son alimentados a partir del momento en que el cable de entrada ④ se conecta a una toma mural. No se pueda desconectar mediante el interruptor ⑥.

Tomas auxiliadas 19

Los aparatos connectados a estas��omas son alimentados a partir del momento en que el interruptor 6 está encendido en verde (ver el dibujo D).Estas��omas se puedaponer en funcionaundo aun cuando el SAI no está conectado a la red electrica (interruptor 6 parpadeando).

Perturbacion de la red electrica

• Si la tension de esta red es defectuosa o está ausente, el SAI suege funciona con la bateria: el interruptor (6) parpadea en verde.
  En modo normal, la alarma acústica emite un sonido cada 10 segundos y luego cada 3 segundos cuando la bateria se acerca al final de su autonomía. En modo silencio, la alarma acústica emite un bip cuando la bateria toma el relevo.
• Si la duración del corte de la red electrónica sobrepasa la autonomía de la batería, el SAI se detiene y[luego se enciende automatistically cuando vuye la red electrónica.
  Tras su descarga completa, se necesitarán varias horas para restuarar su autonomía completa.

Protección contra sobretension:

Todas lasclerosis incluyen lafuncion de proteccion contra sobretension.

Interruption de las tomas auxiliadas 19

Presionar durante mas de 2 segundos el interruptor 6

7. Reparación

(Para cualquier información, consultar el Sitio www.powerquality.eaton.com o nuestro servicios de posventa)

	Síntoma	Diagnóstico	Solución
1	·Lasencias auxiliadas 19 no son alimentadas.	·El interruptor 6 no esta encendido.	·Acción el interruptor 6 y compruebe que está encendido en verde.
2	·Los aparatos connectados no son alimentados durante un corte de la red electrónica.	·Los aparatos no están connectados a lasencias auxiliadas 19.	·Conecte这些东西 aparatos a lasencias auxiliadas 19.
3	·La red electrónica está presente, pero el SAI funciona con su bateria.	·El disyuntor 20 situado en la parte trasera del SAI se haactivado bajo a una sobrecarga en la toma del SAI.	·Desconecte这么做 aparato de la calidad y rearme el interruptor automatístico 20THING.
4	·El botón verde 6 parpadaea yla alarma emite un pitido audible cada tres segundos.	·El SAI recibe una sobrecarga en las tomas auxiliares 19.	·Desconecte el aparato respectivo de las tomas auxiliares 19.
5	·Aparece una senal de error 12en la pantalla LCD y la alarmamemitte un pitido audible continuo.	·El SAI tuvo un desperfcto.Las tomas auxiliadas 19 no son alimentadas.	·Póngase en contacto con el servicios de posventa.
6	·El indicator verde 8 estáapagado y las tomas 18 son alimentadas.	·No se asegura la proteccióncontra las sobretensiones.	·Póngase en contacto con el servicios de posventa.
7	·Las tomas EcoControl mantienenel suministro@mientras que la aplicación principal (toma Master)está detenida.	·La función EcoControl no estáactivada o no se ha configuradocorrectamente.	·Active o configurer Correctamente la función EcoControl mediante el software incluido.

Tomadas protegidas 19
