| Terméktípus | Ólom-sav akkumulátor töltő |
| Márka | Güde |
| Modell | GAB 15A |
| Bemeneti feszültség | 230 V ~ 50/60 Hz |
| Kimeneti feszültség | 6 V / 12 V (automatikus kiválasztás) |
| Maximális töltőáram | 15 A |
| Kompatibilis akkumulátor típus | Ólom-sav, AGM, GEL, EFB |
| Védelem | Polaritásváltás, rövidzárlat és túlmelegedés ellen |
| Fő funkciók | Lassú töltés, gyors töltés, fenntartó/float mód |
| Méretek (H x Sz x M) | 220 x 150 x 100 mm |
| Súly | 0,8 kg |
| Szín | Fekete és piros |
| Védelmi index | IP20 |
| Kábelhosszúság | 1,5 m |
| Tartozékok | Akkumulátor bilincsek, tápkábel |
| Karbantartás és tisztítás | Tisztítás előtt húzza ki a csatlakozót. Száraz, szöszmentes ruhával tisztítsa. Ne használjon súrolószereket. |
| Biztonság | Ne tegye ki víznek vagy nedvességnek. Csak száraz, jól szellőző helyen használja. Használat után húzza ki. |
| Alkatrészek és javíthatóság | Pótbiztosíték elérhető. Tápkábel cserélhető. A javítást bízza szakemberre. |
| Általános információk | Automatikus töltő, ideális autók, motorok és hajók akkumulátorainak karbantartásához. Megfelel a CE szabványoknak. |
Gyakran ismételt kérdések - GAB 15A GUDE
Felhasználói kérdések a következőről GAB 15A GUDE
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Elem töltő PDF formátumban ingyenesen! Találja meg kézikönyvét GAB 15A - GUDE és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GAB 15A márka GUDE.
HASZNÁLATI ÚTMUTATÓ GAB 15A GUDE
Eredeti használati utasítás fordítása
AKKUMLÄTOR TÖLTÖ AUTOMATIC
Slovenščina
SLO
Prevod originalnih navodil za uporabo
SAMODEJNI POLNILNIK AKUMULATORJEV
3
9
15
21
27
6. LED-dióda „Batéria plne nabitá“
7. LED-dióda „Batéria sa nabíja“
8. LED-dióda pre „poruchu“
9. Trojmiestny
Annak érdekében, hogy a gép hosszú ideig szolgálatára legyen és elégedettségére szolgáljon, üzembehelyezése előtt gondosan tanulmányozza át a használati utasítást és a mellékelt biztonsági utasításokat. Továbbá azt tanácsoljuk, hogy a használati utasítást és a biztonsági előírásokat őrizze meg arra az esetre, ha a későbbiekben szüksége lesz rá. Termékeink állandó fejlesztése érdekében jogot tartunk gépeink műszaki tökéletesítésére. A használati utasítást tartsa a gép közelében. Ez a dokumentum eredeti használati utasítás.
A gép
Az automatikus akkumulátor töltöt mikroprocesszor irányítja, melynek eredményeként a töltési folyamat három fokozatban megy végbe. Az első fok alatt az akkumulátor csaknem konstant árammal 85%-ra lesz feltöltve. A második fokozat alatt konstant feszültséggel 95%-ra lesz feltöltve. A 3 fokozat megőrzi az akkumulátor konstant feszültségét, tehát bebiztosítja az akkumulátor állandóan feltöltött állapotát.
line
| Voltage Level | Label | | ------------- | --------------- | | Peak | Batteriespannung | | Peak | Ladestrom |BATTERIESPANNUNG = AZ ELEM FESZÜLTSÉGE LADESTROM = TÖLTŐ ÁRAM
GAB 15A (A.ábra)
- Fogantyú szállításhoz
- Kapcsolótábla
- Fekete töltő csipesz (-)
- Piros töltő csipesz (+)
- Csatlakozó 12V d.c.
GAB 8A (A.ábra)
- Fogantyú szállításhoz
- Kapcsolótábla
- Fekete töltő csipesz (-)
- Piros töltő csipesz (+)
- Áramköri kábel
Kezelő elemek GAB 15A (B.ábra)
1. LED-dióda feszültség indikációra
(LED világít, mikor a berendezés standby rezsimben van, vagy ha lenyomta a 2/8/10/15A nyomógombot)
2. A töltő áramot beállító nyomógomb 2/8/10/15A
(A lenyomást követő egy másodperc múlva kezdi a gép a töltést a megfelelő töltő árammal, a displeyen ábrázolva lesz a feszültség értéke.)
3. BE/KI kapcsoló
(A nyomógombot legalább 1 másodpercig tartsa lenyomva, ezzel a berendezést bekapcsolja, s a displayen villogni fog a "000" – standby rezsimben van)
4. Kilépési nyomógomb 12V d.c.
BE/KI szignalizációval a LED-dióda segítségével
(A standby rezsim alatt a nyomógomb lenyomásával aktiválja a berendezés hátsó részén található 12V d.c. csatlakozót, az esetben, ha ezt a nyomógombot újra lenyomja, az akkumulátor töltő újra visszatér a standby rezsimbe)
5. Nyomógomb az akkumulátor aktuális feszültségére
(a nyomógomb lenyomása után a berendezés 3 másodpercig a standby rezsimet és töltés alatt az elem aktuális feszültségét fogja mutatni)
6. LED-dióda "Az akkumulátor teljesen feltöltött állapotban van"
7. LED-dióda "Az akkumulátor töltödik"
-
LED-dióda“akadály” szignallzációja
-
Három jegyü LED-displej (lásd. táblázat)
-
Áramjelző LED-dióda (ez a LED töltés alatt világit, vagy az esetben, ha a 12V d.c. csatlakozó aktiv)
-
LED-dióda WET tipusú akkumulátorokhoz
- LED-dióda AGM tipusú akkumulátorokhoz
- LED-dióda GEL tipusú akkumulátorokhoz
| LED-displej | Magyarázat | Üzemzavar eltávolitása |
 | Standby rezsim | |
 | Ellenőrizze az elemet | |
 | Az akkumulátor feszültsége a töltés alatt, vagy standby rezsimben lesz ábrázolva. Pl. 13.8 V | |
 | 1. A töltő áram ábrázolása (pl. 5.8 A);2. Á 12V d.c. csatlkozón ábrázolva lesz az áramfogyasztás | |
 | 1. Az akkumulátor pólusa nincs bekapcsolva2. Rövidzárlat | 1. Kapcsolja be az akkumulátor pólusát.2. Hibás akkumulátor |
 | Csatlakozók felcserélése (pólusváltozás) | A berendezést kapcsolja ki, húzza ki a dugvillát a konektorból, majd kapcsolja be újra, szabályszerűen. |
 | 1. Az akkumulátor teljesen ki van merülve2. Hibás akkumulátor.3. 3.6 V-os akkumulátor lett hozzákapcsolva | Kapcsolja ki, húzza ki a dugvillát a konektorból, s az akkumulátor t (hibás) távolítsa el. |
 | 1. Az akkumulátor egyik eleme rövidzárlatos2. A töltő feszültség nem megfelelő | Próbáljon ki más töltő áramot, ha az üzemzavar tovább tart, valószínüleg az akkumulátor hibás. |
 | Az akkumulátorkapcsa meglazult,aberendezéskikapcsolódik ésaktiválódik avészjelzés. | Ellenőrizze abekapcsolást ésválassza ki a töltőáramot. |
 | Az akkumulátorteljesen fel vantöltve, a feszültségkonstáns marad,s az akkumulátortöltése standard. |
A GAB 8A (C.ábra) kezelő element
1. Nyomógomb 6V/12V
akkumulátor
Ennek a nyomógombnak a lenyomásával átkapcsol a 6 V és a 12 V –os akkumulátorok között– az illetékes LED-dióda világit.
2. Nyomógomb az akkumulátor tipus kiválasztásához
Ennek a nyomógombnak a lenyomásával választ az akkumulátor tipusok között; a GEL, AGM vagy a WET-LED világít.
3. Nyomógomb "gyorsan" vagy "lassan"
A LED-dióda "traktor" lassú töltés esetén világit resp. LED-dióda „motorkerékpár“ a gyors töltés esetén világit.
4. LED-dióda
feszültségre
(Ez a LED akkor világit, mikor a berendezés üzemel)
5. LED-dióda "Baterie teljesen feltöltve"
6. LED-dióda "Baterie töltödik"
7. LED-dióda
"akadály"
szignallzációja
8. LED az akkumulátor aktuális feszültsége
(az akkumulátor aktuális feszültségét mutatja)
9. LED
"ready"
(Világítani kezd, mihelyt beállítja a feszültséget, az akkumulátor tipusát és a töltési sebességet)
10. Nyomógomb
"START"
Ennek a nyomógombnak a lenyomásával, a töltés értékeinek beállítását követően, megindítja a töltési folyamatot.
Müszaki adatok
AUTOMATIKUS TÖLTÖ GAB 15A #85063 AKKUMULÁTOROKHOZ
Csatlakozás/frekvencia: 230V\~50Hz
Töltő feszültség: 12 V
Max. erőszükséglet : 280 W
Max. efekt. töltő áram: 2/6/10/15A
Akkumulátorok kapacitása: 20Ah-200Ah
Súly: cca 1,6kg
AUTOMATIKUS TÖLTŐ GAB 8A #85060 AKKUMULÁTOROKHOZ
Csatlakozás/frekvencia: 230V\~50Hz
Töltő feszültség: 6 V/12 V
Max. erőszükséglet: 141 W
Max. efekt. töltő áram: 1A/8A
Akkumulátorok kapacitása: 20Ah-160Ah
Súly: cca 1kg
Általános biztonsági utasítások
A gép üzembehelyezése előtt figyelmesen tanulmányozza át a használati utasítást, s a gép kezelésénél feltétlenül tartsa be.
A biztonsági utasítást gondosan őrizze meg további használatra!
Biztonságos munka
Munkahelyét tartsa rendben!
A munkahelyen lévő rendetlenség baleseteket idézhet elő.
Vegye figyelembe a környezeti sajátosságokat
A gépet tilos kitenni eső hatásának. Tilos nyirkos, vagy nedves környzetben használni. Biztosítson be megfelelő megvilágítást. Tilos a gépet tűzveszélyes folyadékok, vagy gázok közelében használni.
Idegen személyeket tartson a géptől biztonságos távolságban!
Ne engedje, hogy idegen személyek, főleg gyerekek, megérintsék a gépet. Tartsa őket munkaterületétől megfelelő távolságban
Gépét tartsa biztonságos helyen!
Azokat a berendezéseket, melyeket nem használ, tartsa száraz, zárt helyen, ahová nem juthatnak be gyerekek.
Tilos a gépet túlterhelni!
Minden munkához megfelelő teljesítményű gépet használjon!
Megfelelő gépet használjon!
A gépet kizárólag arra a célra használja, melyre rendeltetve van.
Gondoskodjon gépéröl!
Tartsa be a karbantartási utasításokat Ügyeljen arra, hogy a gép kábele sértetlen legyen, szükség esetén cseréltesse ki szakemberrel, a hosszabbító kábelt szükség esetén cserélje ki. Ügyeljen arra, hogy a fogantyú száraz, olaj- és zsiradékmentes legyen.
Legyen figyelmes!
Ügyeljen arra, amit csinál. Munkáját felelősségteljesen végezze. Ne dolgozzon a géppel, ha fáradt.
FIGYELMEZTETÉS!
A gyártó által nem ajánlott alkatrészek és kellékek használata sebesülésveszéllyel járhat.
A gépet kizárólag szakemberrel javíttassa meg!
A gép eleget tesz az illetékes biztonsági előírások követelményeinek. A gépet kizárólag szakember javíthatja eredeti alkatrészek alkalmazásával. Ellenkező esetben balesetveszély fenyeget.
Specifikusan a gépre vonatkozó fontos biztonsági utasítások
- Tartsa be az akkumulátor gyártójának az utasításait, főleg ami a sav állapotát és az esetleges desztillált vízzel való feltöltést illeti. E munkák végzése alatt feltétlenül viseljen védő szemüveget és védő
munkakesztyüket.
- A töltés alatt biztosítson be, az akkumulátor és a töltő körül, jó szellőztetési feltételeket.
- Tilos a motor bekapcsolt töltövel startolni.
- Semmi esetben sem szabad kinyitni a berendezés korpuszát. Az esetben, ha a töltő berendezés meghibásodik, tilos további használata.
- Az akkumulátor töltöt kizárólag 0°C feletti hömérsékleten szabad használni.
- A berendezés üzembehelyezése előtt ellenőrize, hogy a töltő berendezés kilépő oldalán feltüntetett áramkör feszültsége megegyezzen az elemen, vagy akkumulátoron feltüntetett feszültséggel.
- Ügyeljen arra, hogy idegen tárgyak, a berendezés kontaktusain, ne okozzanak rövidzárlatot.
- Tilos megérinteni a fekete és a piros töltő kapcsokat.
- A kábeleket úgy helyezze el, hogy ne álljon fenn elbotlás veszélye, s a kábel ne károsodjon meg!
- Tilos a dugvillát a konektorból a kábelnél fogva kihúzni!
- A berendezést kapcsolja ki az áramkörből - minden tisztítás előtt - minden használat után
- A gép nem gyerekjáték. A gyerekek nem képesek felfogni azt a veszélyt, amit a gép számukra jelenthet. Tilos a gyerekeknek megengedni, hogy a gépet használják.
- Tilos a gépet olyan személyeknek használni, akik fizikai, szellemi, vagy szenzorikus képességeik, vagy elégtelen szaktudásuk alapján, nem képesek a gépet biztonságosan és szabályszerűen kezelni.
• Halálos áramütés veszélye
- Tilos csupasz kézzel a nem szigetelt vezetékekhez nyúlni. Ez elsősorban a váltóáramköri vezetékekre vonatkozik.
- Az esetben, ha elektromos berendezésekkel dolgozik, biztosítsa be, hogy legyen valaki a közelben, aki szükség esetén segítségére siet..
- Annak érdekében, hogy veszély esetén gyorsan kikapcsolhassa a gépet az áramkörből, a gépnek a konektor közelében dolgozzon, s a konektor könnyen hozzáférhető legyen.
- A gép üzembehelyezése előtt ügyeljen arra, hogy a veezeték és a dugvilla száraz legyen.
- Vegye tudomásul, hogy a gép egyes részei a védő berendezés (biztosítékok) bekapcsolása után is feszültség alatt lehetnek.
- A gépet szerelje száraz helyre, ahol védve lesz a fecskendező víz ellen.
- Védje a gépet agresszív párák, nedves levegő, vagy sótartalmú levegő ellen.
- A gépet és a kábeleket védje eső és nedvesség ellen.
- A kábeleket ne fektesse éles tárgyakra.
- A kábeleket ne törje meg hegyes szögben
- Tilos a berendezést a kábelnél fogva húzni.
- Biztosítson be megfelelő szellőztetést.
- Az akkumulátor töltő körül, biztosítson be a többi tárgytól, legalább 20 cm-es távolságot.
- A töltő működése alatt biztosítson be megfelelő távolságot a többi tárgytól, melyeket megkárosíthatja a magas hőmérséklet.
A berendezést tilos gyulékony gázak közelében használni, pl. benzinnel hajtott csónakok gyűjtő térségében, vagy propánt tartalmazó tartályok közelében.
- Használat után a gépet kapcsolja ki.
- Az akkumulátor töltöt a töltési folyamat alatt tilos felügyelet nélkül hagyni.
• Kizárólag feltölthető akkumulátorokat használjon.
- A csónakok akkumulátorát kizárólag a csónakon kívül szabad tölteni.
Sebesülés veszélye! Az akkumulátorok agresszív, maró savat tartalmaznak. Akadályozza meg, hogy teste kapcsolatba kerüljön az akkumulátorban lévő folyadékkal. Az esetben, ha az
akkumulátorban lévő folyadék mégis beszennyezné testét, az illetékes testrészt bő vízzel öblítse le.
- Robbanásveszély! Akadályozza meg, hogy az akkumulátorra fém tárgyak essenek. Szikrák keletkezhetnek, aminek eredményeként rövidzárlat jöhet létre az akkumulátor és az elektroinstalláció egyes részei között.
Robbanásveszély! Ügyeljen a helyes ásra. – piros kapocs: az akkumulátor pozitív, -kapocs: az akkumulátor negatív pólusa.
Az esetben, ha az akkumulátorral dolgozik, n védő szemüveget és megfelelő munkaruhát.
- Munka közben ne érintse meg a szemét.
- Ügyeljen a stabilitásra! A berendezést és a töltendő akkumulátort úgy kell felállítani, hogy ne fordulhassanak fel, vagy ne essenek le.
- Tartsa be az akkumulátor és azon jármű gyártójának az utasításait, melyhez az akkumulátort használja.
- Tilos lefagyott akkumulátor töltése.
Az akkumulátor közelében tilos a dohányzás t láng használata.
- Az esetben, ha az akkumulátort ki akarja szerelni, elsősorban le kell kapcsolni az al vázról. Kiszerelés előtt kapcsolja le a csatlakozókat és a fogyasztókat.
• Kizárólag tölthető akkumulátort szabad tölteni.
Vigyázz! Ha érezni lehet a gáz csípős szagát, obbanásveszély fenyeget. A gépet azonnal polja ki az áramkörből, azonnal szellőztessen ki, ndezést és az akkumulátort ellenőriztesse nberrel.
Rendeltetés szerinti használat
Az automatikus akkumulátor töltő karbantartás nélküli és karbantartásos startoló 12V/6V –os akkumulátorok (ólmos akkumulátorok) és gél elemek töltésére alkalmas. Minden más használat a rendeltetéssel ellenkező használatnak van nyilvánítva. Az így keletkezett károkért és sebesülésekért a gyártó nem vállal felelősséget. Vegye kérem, tudomásul, hogy berendezéseink nincsenek vállalkozói célokra konstruálva.
Üzembehelyezés
1.lépés
Csavarozza le, vagy emelje le az akkumulátor kupakját (ha létezik) és a feltöltött akkumulátorban biztosítsa be a sav megfelelő állapotát.
Feltétlenül be kell tartani a töltött akkumulátor ának az utasításait, főleg, ami a sav állapotára és a ált vízzel való esetleges feltöltésre vonatkozik. E k végzése alatt feltétlenül viseljen védő szemüvegető munkakesztyüket.

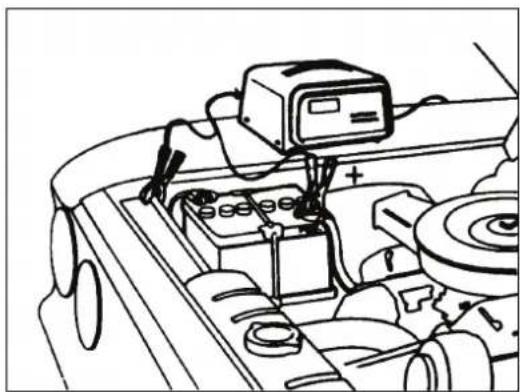

2.lépés
Elsőként azt az akkumulátor kapcsot kapcsolja be, amelyik nincs hozzácsatolva az alvázhoz. A második kapcsolat a karosszériát illeti, elegendő távolságban az akkumulátortól és a benzin vezetéktől. Ezt követően kapcsolja be a töltöt az áramkörbe.
Az esetben, ha az akkumulátort a járműn kívül akarja feltölteni, ügyeljen a helyes polaritásra - piros kapocs: az akkumulátor pozitiv, - fekete kapocs: az akkumulátor negatív pólusa.
- A berendezést az "ON/OFF" nyomógomb lenyomásával kapcsolja be.
- A feltöltött akkumulátor tipusától függően állítsa be a" Kezelő elemek" fejezetben leírtak szerint, s a displayen elhelyezett nyomógombok segítségével állítsa be az akkumulátor tipusát és a töltő áram intenzitását.
| A töltő áram intenzításának a megválasztása | Akkumulátor kapacitása |
| 2 | 6-20Ah |
| 6 | 20 |
| 10 | 40-100Ah |
| 15 | 50-200Ah |
-40Ah
3.lépés (GAB 8)
- A displeyen lévő nyomógomb segítségével válassza ki az akkumulátor feszültségét, 6V vagy 12V.
- A displeyen lévő nyomógombok segítségével válasszon akkumulátor tipust és töltési sebességet.
| Akkumulátor 12 V | lassan | gyorsan |
| GEL | 1Amp10-200Ah-ra | 4Amp40Ah-200Ah-ra |
| AGM | 2Amp5-40Ah-ra | 8Amp20Ah-200Ah-ra |
| WET | 2Amp5-40Ah-ra | 8Amp20Ah-200Ah-ra |
Ha a 6V-t választja ki, a töltő konstant 7,5V-t ad.
- Most a LED-dióda"READY"világit
- A "START" nyomógombbal elindítja a töltési folyamatot.
- Az esetben, ha vissza akar térni a választék kezdetére, nyomja le újra a "START" nyomógombot.
4.lépés
A töltés után a töltő berendezést kapcsolja ki és kapcsolja le az áramkörböl. Ezt követően megszakad a kapcsolat a karosszériával, majd az akkumulátorral.
12V D.C. (GAB 15A) CSATLAKOZÓ
A töltő berendezés a hátsó részen12V d.c. csatlakozóval van ellátva. A csatlakozóból maxiális 12 A áramot lehet fogyasztani.
Az esetben, ha a berendezést be akarja kapcsolni, az alábbiak szerint járjon el:
- A csatlakozóba, megfelelő közvetítő kábelen keresztül, 12 V-os dugvilla (szivargyújtó) segítségével, kapcsolja be a 12V d.c. (erőszükséglet max.140 W) fogyasztót.
- A standby rezsim alatt nyomja le a 12V DC OUT nyomógombot. Ezzel bekapcsolja a berendezés hátsó részén lévő 12V –os csatlakozót.
- Kapcsolja be a fogyaszót.
Kikapcsoláskor az alábbiak szerint járjon el:
- Kapcsolja ki a fogyasztót és húzza ki a 12V-os dugvillát.
- Nyomja le a 12V DC OUT nyomógombot. Ezzel kikapcsolja a berendezés hátsó részén lévő 12V-os csatlakozót, s a berendezés visszatér a standy rezsimbe.
- Kapcsolja ki a töltöt.
A 12 V-os konektor kilépési feszültsége 13,0 –
13,5 V. Ez körülbelül megfelel az autó szivargyújtó feszültségének a motor működése alatt. A fogyasztó erőszükséglete max. 140 W lehet.
Jelzések a gépen
A gyártmány biztonsága:
 | |
| A gyártmány eleget tesz az illetékes EU normák követelményeinek |
Tilalmak:
 |  |
| Tilos a kábelnél fogva húzni | Tilos esőben használni |
Figyelmeztetés:
 |  |
| Figyelmeztetés/vigyázz Vigyázz! Magas feszültség! | |
 | |
| A gépet kizárólag száraz helyen használja! | |
Utasítások:
 |  |
| Általános utasítás | Használat előtt olvassa el a használati utasítást. |
Környezetvédelem:
 |  | ||
| A hulladékot úgy semmisítse meg, hogy ne ártson a környezetnek. | A karton csomagolást át lehet adní megsemmisítésre speciális hulladékgyűjtőbe. | ||
 | ||
| Hibás és/ vagy megsemmisült elektromos készülékeket speciális, erre a célra rendeltetett hulladékgyűjtőbe kell átadni. | ||
Csomagolás:
 |  |
| Védje nedvesség ellen | A csomagolást felállított helyzetben tartsa |
 | |
| Recyklace Interseroh |
Müszaki adatok:
 |  | |||
| Dugvilla | Súly | |||
 |  | |||
| Max. erőszükséglet | Akkumulátor | kapa | ||
 |  | |||
| Max. effektiv töltő feszültség | Töltő feszültség | |||
EU AZONOSSÁGI NYILATKOZAT
Ezennel,
a Güde GmbH & Co. KG Güde GmbH & Co. KG Birkichstraße 6, 74549 Wolpertshausen, Germany, kijelentjük, hogy az alábbiakban megjelölt gépipari termék, koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelményeinek.
A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényét veszti.
A gép jelzése:
AUTOMATIKUS TÖLTO GAB 15A
AKKUMULÁTOROKHOZ
AUTOMATIKUS TÖLTÖ GAB 8A
AKKUMULÁTOROKHOZ
A termék száma:
85063
85060
Illetékes EU előírások:
2006/95 ES
2004/108 ES
Használt harmonizált normák:
EN 60335-1:2002+A11:2004+A1:2004
+A12:2006+A2:2006+A13:2008
EN 62233:2008
EN 60335-2-29:2004
EN 55014-1:2006
EN 55014-2:1997/+A1:2001
EN 61000-3-2:2006
EN 61000-3-3:1995/+A1:2001/+A2:2005
Dátum/a gyártó aláírása: 2010.07.04.
Az aláíró személy adatai: Arnold úr, ügyvezető igazgató
Müszaki dokumentáció: J. Bürkle FBL; QS
Jótállás
A jótállás kizárólag azokra a hibákra vonatkozik, melyeket az anyag-, vagy gyártási hiba idézett elő. A jótállási igény benyújtása esetén mellékelje az eredeti, vásárlási dátummal ellátott, számlát. A jótállás nem vonatkozik a szakszerűtlen eljárás következtében beálló hibákra, pl. a berendezés túlterhelése, erőszakos kezelése, a gép megrongálása idegen behatás révén, vagy idegen tárgyakkal. Az esetben, ha a hibák a használati, szerelési utasítás mellőzése, vagy normális kopás eredményei, a jótállás erre sem vonatkozik.
Maradékveszélyek és óvintézkedések
Elektromos maradékveszély:
| Veszély | Okok | Eltávolítás |
| Közvetlen kontaktus árammal | áramütés | FI hibaáramvédőkapcsoló |
| Közvetett kontaktus árammal | áramütés médiumon keresztül | FI hibaáram ellenivédőkapcsoló |
Más veszélyeztetések:
| Veszély | Okok | Eltávolítás |
| Elhajított tárgyak, vagy szétfröccsent folyadék | ||
| Személyek elcsúszása, elbotlása, vagy leesése | Az áramköri kábel, s maga a berendezés is lehet ezeknek a baleseteknek az oka. | A felszerelési hely függvényében vezessen be megfelelő intézkedéseket.(megfelelő szerelési hely, a hely megjelölése, stb.) |
Viselkedés kényszerhelyzetben
Igyekezzen a balesetnek megfelelően első segélyt nyújtani, s minél hamarabb biztosítson be orvosi segítségét.
A sebesültet nyugtassa meg, s védje további balesettöl.
A DIN 13164 norma szerint, az esetleges balesetek esetére, a munkahelyen mindig kéznél legyen az elsősegély készlet. Az anyagot, amit a készletből kivesz, azonnal vissza kell pótolni.
Az esetben, ha segítséget hív, az alábbi adatokat jelentse be:
- A baleset színhelye
- A baleset tipusa
- Sebesültek száma
- A sebesülés tipusai
Megsemmisítés
A berendezés megsemmisítése a gépen elhelyezett piktogrammokból olvasható le. Az egyes jelzések értelmét a „Jelzések“ fejezetben találja meg.
A csomagolás megsemmisítése
A csomagolás védi a gépet szállítás alatti megrongálódás ellen. A csomagolás anyaga az ökológiai szempontok és megsemmisítési lehetőségek szerint van választva, tehát reciklálható.
A csomagoló anyag körforgalomba való visszatérése anyagot spórol meg és csökkenti a hulladék mennyiségét. A csomagoló anyag egyes részei (pl. fólia, polisztirén), veszélyesek lehetnek gyerekek részére. Fulladás veszélye fenyeget!
Tehát a csomagoló anyag illetékes részeit raktározza olyan helyen, ahová nem juthatnak gyerekek, s minél előbb semmisítse meg.
A régi akkumulátorokat kizárólag automobil yek, speciális hulladékgyűjtők és veszélyesékgyűjtők közvetítésével semmisítse meg.
Követelmények a gép kezelőjére
A gép kezelője használat előtt figyelmesen olvassa el a használati utasítást.
Szakképzettség
A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges
Minimális korhatár
A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fiatallkorúak foglalkoztatása szakképzés alatt, az oktató felügyelete mellet, szakképzettség elsajátítása érdekében.
Képzés
A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges.
Szervíz
Vannak műszaki kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasitásra? Honlapunkon www.guede.com a Szerviz fejezetben gyorsan és bürokráciát kizárva segítségére leszünk. Alternativ elérhetőségünk: E-mail:www.guede.com. Segítsenek, hogy segíthessünk Önöknek. Ahhoz, hogy esetleges reklamáció esetén berendezését identifikálhassuk, szükségünk van a széria számra, megrendelési számra és a gyártási évre. Ezeket az adatokat megtalálja gépe tipuscímkéjén. Annak érdekében, hogy ezek az adatok állandóan a keze ügyében legyenek, kérem, írja be őket az alábbi táblázatba.
Széria szám:
Termékszám:
Gyártási év:
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guede.com
Karbantartás és raktározás
A gép légnyílásait és a szekrényt tartsa tisztán, szennyeződés- és pormentes állapotban.
Tisztításhoz puha ruhát és szappanos vizet használjon. Ne használjon a berendezés tisztításához éles tisztító segédeszközöket. Ne használjon agresszív, illanó és maró tisztító szereket.
Az automatikus akkumulátor töltő berendezést évente egyszer ellenőriztesse tanusítvánnyal rendelkező szakemberrel.
A berendezést védje nedvesség és por ellen.
Az esetben, ha a gépet hosszabb ideig nem használja, takarja le és tegye száraz, biztonságos, gyerekek számára hozzáférhetetlen helyre.
Uvod
- Slovenščina
- LED-dióda „Batéria plne nabitá“
- LED-dióda „Batéria sa nabíja“
- LED-dióda pre „poruchu“
- Trojmiestny
- A gép
- GAB 15A (A.ábra)
- GAB 8A (A.ábra)
- Kezelő elemek GAB 15A (B.ábra)
- LED-dióda feszültség indikációra
- A töltő áramot beállító nyomógomb 2/8/10/15A
- BE/KI kapcsoló
- Kilépési nyomógomb 12V d.c.
- Nyomógomb az akkumulátor aktuális feszültségére
- LED-dióda "Az akkumulátor teljesen feltöltött állapotban van"
- LED-dióda "Az akkumulátor töltödik"
- A GAB 8A (C.ábra) kezelő element
- Nyomógomb 6V/12V
- akkumulátor
- Nyomógomb az akkumulátor tipus kiválasztásához
- Nyomógomb "gyorsan" vagy "lassan"
- LED-dióda
- feszültségre
- LED-dióda "Baterie teljesen feltöltve"
- LED-dióda "Baterie töltödik"
- LED-dióda
- "akadály"
- szignallzációja
- LED az akkumulátor aktuális feszültsége
- LED
- "ready"
- Nyomógomb
- "START"
- Müszaki adatok
- AUTOMATIKUS TÖLTÖ GAB 15A #85063 AKKUMULÁTOROKHOZ
- AUTOMATIKUS TÖLTŐ GAB 8A #85060 AKKUMULÁTOROKHOZ
- Általános biztonsági utasítások
- Biztonságos munka
- Munkahelyét tartsa rendben!
- Vegye figyelembe a környezeti sajátosságokat
- Idegen személyeket tartson a géptől biztonságos távolságban!
- Gépét tartsa biztonságos helyen!
- Tilos a gépet túlterhelni!
- Megfelelő gépet használjon!
- Gondoskodjon gépéröl!
- Legyen figyelmes!
- FIGYELMEZTETÉS!
- A gépet kizárólag szakemberrel javíttassa meg!
- Specifikusan a gépre vonatkozó fontos biztonsági utasítások
- Rendeltetés szerinti használat
- Üzembehelyezés
- 1.lépés
- 2.lépés
- 3.lépés (GAB 8)
- 4.lépés
- 12V D.C. (GAB 15A) CSATLAKOZÓ
- Jelzések a gépen
- EU AZONOSSÁGI NYILATKOZAT
- 85063
- 85060
- Jótállás
- Maradékveszélyek és óvintézkedések
- Megsemmisítés
- A csomagolás megsemmisítése
- Követelmények a gép kezelőjére
- Szakképzettség
- Minimális korhatár
- Képzés
- Szervíz
- Karbantartás és raktározás
- Uvod
Márka : GUDE
Modell : GAB 15A
Kategória : Elem töltő
