Typ produktu	Nabíječka baterií pro olověné akumulátory
Značka	Güde
Model	GAB 15A
Vstupní napětí	230 V ~ 50/60 Hz
Výstupní napětí	6 V / 12 V (automatický výběr)
Maximální nabíjecí proud	15 A
Kompatibilní typ baterie	Olověná, AGM, GEL, EFB
Ochrana	Proti přepólování, zkratu a přehřátí
Hlavní funkce	Pomalé nabíjení, rychlé nabíjení, režim udržování/float
Rozměry (D x Š x V)	220 x 150 x 100 mm
Hmotnost	0,8 kg
Barva	Černá a červená
Stupeň krytí	IP20
Délka kabelu	1,5 m
Součástí balení	Bateriové svorky, napájecí kabel
Údržba a čištění	Před čištěním odpojte. Použijte suchý, nepouštivý hadřík. Nepoužívejte abrazivní prostředky.
Bezpečnost	Nevystavujte vodě ani vlhkosti. Používejte pouze v suchých a dobře větraných prostorách. Po použití odpojte.
Náhradní díly a opravitelnost	K dispozici náhradní pojistka. Výměnný napájecí kabel. Veškeré opravy svěřte odborníkovi.
Obecné informace	Automatická nabíječka ideální pro údržbu baterií automobilů, motocyklů a lodí. V souladu s normami CE.

Často kladené otázky - GAB 15A GUDE

Jaký typ baterie mohu nabíjet pomocí Güde GAB 15A?

Nabíječka GAB 15A je určena pro olověné baterie, včetně typů AGM, GEL a EFB, o napětí 6V nebo 12V.

Je nabíječka chráněna proti přepólování?

Ano, má elektronickou ochranu proti přepólování, zkratu a přehřátí.

Mohu nechat nabíječku trvale připojenou?

Ano, režim udržování/float udržuje baterii nabitou bez rizika přebití, ideální pro zimní uskladnění.

Jak poznám, že je nabíjení dokončeno?

LED indikátor na nabíječce změní barvu (červená pro nabíjení, zelená pro dokončení) nebo podle modelu zhasne.

Jaký je požadovaný vstupní výkon?

Nabíječka pracuje na standardní síťové zásuvce 230V ~ 50/60 Hz.

Mohu nabíjet zcela vybitou baterii?

Ano, ale pokud je napětí nižší než 3V (pro 12V), nabíječka ji nemusí rozpoznat. Pokud je k dispozici, doporučuje se použít režim obnovy.

Je nabíječka vhodná pro motocyklové baterie?

Ano, díky nastavitelnému nebo automatickému nabíjecímu proudu je vhodná pro malé baterie (5-100 Ah).

Jak čistit nabíječku?

Před čištěním vždy odpojte. Použijte suchý a jemný hadřík. Vyhněte se jakékoli kapalině nebo chemikáliím.

Co dělat, když praskne pojistka?

Vyměňte ji za stejnou pojistku (zkontrolujte proud uvedený na zařízení). Pokud problém přetrvává, kontaktujte zákaznický servis.

Mohu nabíječku používat venku?

Zařízení má stupeň krytí IP20, smí být používáno pouze v suchém prostředí chráněném před povětrnostními vlivy.

NÁVOD K OBSLUZE GAB 15A GUDE

Překlad originálního návodu k provozu

NEBÍJEČKA BATERIÍ AUTOMATIC

Slovenčina

SK

Abyste ze své nové nabíječky baterií měli radost co nejdéle, prosíme Vás, abyste si před jejím uvedením do provozu pečlivě pročetli návod k provozu a přiložené bezpečnostní pokyny. Dále doporučujeme uschovat návod k použití pro případ, že si budete chtít funkce tohoto výrobku znovu připomenout. V rámci neustálého vývoje svých výrobků si vyhrazujeme právo na technické změny. Tento dokument je originální návod k provozu.

Popis přístroje

Automatická nabiječka baterií je řízená mikroprocesorem, a v důsledku toho probíhá proces nabíjení ve třech stupních. Při stupni 1 se baterie nabije téměř konstantním proudem přibližně na 85%. Při stupni 2 se při konstantním napětí nabije na cca 95%. Stupeň 3 udržuje konstantní napětí baterie, a tedy baterii neustále plně nabitou.

BATTERIESPANNUNG = NAPËTÍ BATERIE LADESTROM = NABÍJECÍ PROUD

GAB 15A (obr. A)

1. Rukojeť pro prénášení
2. Obslužný panel
3. Nabíjecí kleště černé (-)
4. Nabíjecí kleště červené (+)
5. Zdířka 12V d.c.

GAB 8A (obr. A)

1. Rukojeť pro prénášení
2. Obslužný panel
3. Nabíjecí kleště černé (-)
4. Nabíjecí kleště červené (+)
5. Sítový kabel

1. LED-dioda pro indikaci napětí

(LED svítí, když je přístroj v režimu standby nebo pokud jste stiskli tlačítko 2/8/10/15A)

2. Tlačitko pro nastavení nabijecího proudu 2/8/10/15A

(Jednu sekundu po stisknutí začne přístroj nabíjet odpovídajícím nabíjecím proudem, na displeji se objeví hodnota proudu)

3. Tlačítko ZAP/VYP

(Tlačítko držte stisknuté alespoň 1 sekundu, tím prístroj zapnete a na displeji bude blikat "000" – nyní jste v režimu standby)

4. Tlačitko pro výstup 12V d.c.

ZAP/VYP se signalizací pomocí LED-diody

(Stisknutím tlačítka během režimu standby aktivujete zdířku 12V d.c. na zadní straně přístroje, stisknete-li toto tlačítko znovu, vrátí se nabíječka zpět do režimu standby)

5. Tlačitko pro aktuální napětí baterie

(po stisknutí tlačitka bude přístroj po dobu 3 sekund ukazovat v režimu standby a během nabíjení aktuální napětí baterie)

6. LED-dioda "Baterie plně nabita"

7. LED-dioda "Baterie se nabíjí"

8. LED-dioda pro“závadu“

9. Třímístný LED-displej

(popis viz tabulku)

10. LED-dioda signalizující proud

(tato LED svítí během nabíjení nebo když je zdířka 12V d.c. aktivní)

11. LED-dioda pro typ baterie WET

12. LED-dioda pro typ baterie AGM

LED-displej	Význam	Odstranění závady
	Režim standby
	Zkontrolujte baterii
	Napětí baterie se zobrazí během nabíjení nebo v režimu standby. Např. 13.8 V
	1. Zobrazuje se nabíjecí proud (např. 5.8 A);2. Zobrazuje se odběrový proud na zdiřce 12V d.c.
	1. Pól baterie není připojen2. Zkrat	1. Připojte pól baterie.2. Vadná baterie
	Záměna připojek (přepólování)	Přístroj vypněte a vytáhněte zástrčku ze zásuvky, pak zapojte správně
	1. Baterie je velmi vybitá2. Vadný článek baterie3. Je připojená baterie 3.6 V	Vypněte a odpojte od zdroje elektrického proudu, baterii odstraňte (vadná)
	1. Zkrat článku baterie2. Byl zvolen nevhodný nabíjecí proud	Vyzkoušejte s jiným nabíjecím proudem, pokud bude závada přetrvávat, je zřejmě vadná baterie.
	Uvolnila se svorka baterie, přístroj se vypíná a aktivuje se výstražný signál	Zkontrolujte připojení a znovu zvolte nabíjecí proud
	Baterie je plně nabitá, napětí baterie zůstává konstantní, baterie zůstává nabitá.

1. Tlačítko pro volbu baterie 6V/12V Stisknutím tohoto tlačítka přepínáte mezi baterií 6 V a 12 V – svítí odpovídající LED-dioda.

2. Tlačítko pro volbu typu baterie Stisknutím tlačítka zvolíte typ baterie; rozsvítí se GEL, AGM nebo WET-LED.

3. Tlačitko "rychle" nebo "pomalu" Svítí LED-dioda "traktor" pro pomalé nabíjení resp. LED-dioda „motocykl" pro rychlé nabíjení.

4. LED-dioda pro napětí (Tato LED svítí, když je přístroj v provozu)

5. LED-dioda "Baterie plně nabita"

6. LED-dioda "Baterie se nabíjí"

7. LED-dioda pro "závadu"

8. LED pro aktuální napětí baterie (ukazuje aktuální napětí baterie)

9. LED "ready" (Rozsvítí se, jakmile nastavíte napětí a typ baterie a rychlost nabíjení.)

10. Tlačítko "START" Stisknutím tohoto tlačítka spustíte po zvolení nabíjecích hodnot proces nabíjení.

Technické údaje

AUTOMATICKÁ NABÍJEČKA BATERIÍ GAB 15A #85063 Připojka/frekvence: 230V\~50Hz

Nabíjecí napětí: 12 V Max. příkon : 280 W

Max. efekt. nabíjecí proud: 2/6/10/15A Kapacity baterií: 20Ah-200Ah

Hmotnost: cca 1,6kg

AUTOMATICKÁ NABÍJEČKA BATERIÍ GAB 8A #85060 Přípojka/frekvence: 230V\~50Hz

Nabíjecí napětí: 6 V/12 V Max. příkon : 141 W

Max. efekt. nabíjecí proud: 1A/8A Kapacity baterií: 20Ah-160Ah

Hmotnost: cca 1kg

Všeobecné bezpečnostní pokyny

Před uvedením přístroje do provozu si pročtěte všechny tyto pokyny a dodržujte je. Bezpečnostní pokyny dobře uschovejte!

Bezpečná práce

Udržujte své pracoviště v pořádku! Nepořádek na pracovišti může mít za následek úrazy.

Berte v úvahu vlivy prostředí Přístroj nevystavujte dešti. Nepoužívejte jej ve vlhkém nebo mokrém prostředí. Zajistěte si dobré osvětlení. Přístroj nepoužívejte v blízkosti hořlavých kapalin nebo plynů.

Ostatní osoby udržujte v dostatečné vzdálenosti! Ostatní osoby, zejména děti, nenechte, aby se dotýkaly přístroje nebo kabelu. Udržujte je v bezpečné vzdálenosti od místa, kde pracujete.

Správné uložení!

Nepoužívané přístroje byste měli uložit na suché, uzamčené místo mimo dosah dětí.

Svůj přístroj nepřetěžujte!

Pracujte v uvedeném rozsahu výkonu.

Používejte správný přístroj!

Přístroje nepoužívejte pro účely, pro které nejsou určeny.

Svůj přístroj pečlivě udržujte!

Dodržujte předpisy a pokyny pro údržbu.

Kontrolujte pravidelně kabel přístroje a v případě poškození jej nechte vy měnit u odborníka.

Pravidelně kontrolujte prodlužovací kabely a v případě poškození je vyměňte.

Rukojeti přístroj udržujte suché, beze stop olejů a tuků.

Bud'te pozorní!

Dávejte pozor na to, co děláte. Přistupujte k práci s rozmyslem. Přístroj nepoužívejte, jste-li unaveni.

VÝSTRAHA!

Používání jiného příslušenství může pro Vás znamenat nebezpečí poranění.

Přístroj nechte opravovat u odborníka!

Tento přístroj odpovídá příslušným bezpečnostním ustanovením. Opravy smí provádět pouze odborník, a to s použitím originálních náhradních dílů. V opačném případě se uživatel vystavuje nebezpečí úrazu.

Bezpečnostní pokyny specifické pro tento přístroj

- Je nutno dodržovat pokyny výrobce nabíjené baterie, zejména pokud jde o stav kyseliny a případné doplňování destilované vody. Při těchto pracích mějte

vždy ochranné brýle a ochranné rukavice.

- Během procesu nabíjení je nutno zajistit dobré větrání kolem baterie a nabíječky.

- Nikdy nestartujte motor s připojenou nabíječkou.

- Za žádných okolností není dovoleno otevírat těleso přístroje. V případě poškození tělesa přístroje se nabíječka již nesmí dále používat.

• Baterie nabíjejte pouze při teplotách nad 0°C.

- Před uvedením přístroje do provozu zkontrolujte, zda souhlasí hodnota napětí a proudu uvedená na výstupní straně nabíječky s hodnotami na baterii nebo akumulátoru.

• Dávejte pozor, aby jiné předměty nezpůsobily zkrat na kontaktech přístroje.

• Nikdy se nedotýkejte červené a černé svorky.

- Veškeré vodiče položte tak, aby nehrozilo nebezpečí klopýtnutí a abyste vyloučili poškození kabelu!

- Zástrčku nikdy nevytahujte ze zásuvky za přípojný kabel.

- Přístroj odpojte od zdroje napětí - před každým čištěním - po každém použití

- Elektrické přístroje nejsou dětská hr ačka! Děti nedokáží odhadnout nebezpečí, které pro ně elektrický přístroj může znamenat. Nenechávejte děti v žádném případě používat elektrické přístroje.

- Osoby, které z důvodu svých tělesných, smyslových nebo duševních schopností nebo nezkušenosti a neznalosti nejsou schopny přístroj obsluhovat, jej nesmí používat.

- Nebezpečí smrti v důsledku úderu elektrickým proudem!

- Nikdy nesahejte holýma rukama na neizolované vodiče. To platí především pro vodiče ve střídavém obvodu.

• Pracujete-li na elektrických zařízeních, zajistěte, aby byl v blízkosti někdo, kdo Vám v případě nouze může pomoci.
• Abyste mohli přístroj v případě nebezpečí rychle odpojit od sítě, musí být zásuvka blízko přístroje a snadno přístupná.
• Před uvedením přístroje do provozu dbejte na to, aby přívodní vedení a zástrčka byly suché.
• Uvědomte si, že i po spuštění ochranného zařízení (pojistky) mohou některé součásti přístroje zůstat pod napětím.
• Přístroj instalujte na suchém místě chráněném proti stříkající vodě.
• Chraňte přístroje před agresivními parami a vlhkým vzduchem nebo vzduchem s obsahem soli.
• Přístroj a kabely chraňte před deštěm a vlhkem.
• Kabely nepokládejte přes předměty s ostrými hranami.
  • Kabely neohýbejte v ostrém úhlu.
  • Netahejte za kabel.
  • Dbejte na dobré větrání.
• Kolem nabíječky baterií udržujte na všechny strany minimální odstup od ostatních předmětů 20 cm.
• Za provozu nabíječky udržujte v dostatečné vzdálenosti všechny předměty, které se mohou poškodit působením vysokých teplot.

Přístroj nepoužívejte v prostředí s hořlavými např. ve sběrném prostoru člunů poháněných nem nebo v blízkosti nádrží s propanem.

• Po použití přístroj vždy vypněte.

- Nikdy nenechávejte nabíječku během procesu nabíjení bez dozoru!

• Používejte výhradně nabíjecí baterie.

• Baterie člunů nabíjejte zásadně mimo člun.

Nebezpeči poranění! Baterie mohou ovat agresivní a leptavou kyselinu. Zabraňte ukoliv kontaktu Vašeho těla s kapalinou nii. Pokud byste se kapalinou z baterie přece třísnili, omyjte příslušnou část těla důkladně

- Nebezpečí výbuchu! Zabraňte tomu, aby na baterii spadly kovové předměty. Mohlo by vzniknout jiskření a v důsledku toho ke zkratu mezi baterií a jinými částmi elektroinstalace.

Nebezpečí výbuchu! Při zapojování dbejte na nou polaritu: - červená svorka: kladný pól, - svorka: záporný pól baterie.

Noste ochranné brýle a ochranný oděv, ete-li s baterií.

• Při práci s baterii si nesahejte do očí.

- Dbejte na stabilitu! Přístroj i nabíjenou baterii je nutno postavit tak, aby se nemohly převrátit nebo spadnout dolů.

- Dodržujte návod výrobce baterie a výrobce zařízení či vozidla, pro které se baterie používá.

- Nikdy se nepokoušejte nabíjet zamrzlé baterie.

Nekuřte a zajistěte, aby v blízkosti baterie ikalo jiskření.

- Musíte-li baterii vymontovat, rozpojte nejprve ukostření. Před vymontováním odpojte veškerá spojení a všechny spotřebiče od baterie.

- Nenabíjejte normální baterie.

Pozor! Je-li cítit štiplavý pach plynu, hrozí nebezpečí výbuchu. Přístroj vypněte a odpojte oje elektrického proudu, ihned vyvětrejte a j i baterii nechte zkontrolovat u odborníka.

Používání přístroje v souladu s jeho určením

Automatická nabíječka baterií je určena k nabíjení bezúdržbových i údržbových startovacích baterií 12V/6V (olověné akumulátory) a gelových baterií. Každé použití nad tento rámec se považuje za použití v rozporu s určením přístroje. Za takto vzniklé škody nebo poranění výrobce neručí. Uvědomte si, prosím, že naše přístroje nejsou konstruovány pro používání k podnikatelským účelům.

Uvedení do provozu

Krok 1

Odšroubujte nebo sejměte bateriovou zátku (pokud existuje) z baterie a zajistěte správný stav kyseliny v nabíjené baterii.

Je nutno se řídit pokyny výrobce nabíjené baterie, na pokud jde o stav kyseliny a případné dolití vané vody. Při těchto pracích noste vždy ochranné ochranné rukavice.

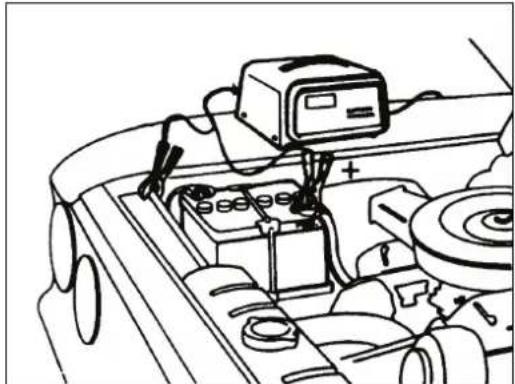

Krok 2

Svorku baterie, která není připojena k podvozku, zapojte jako první. Druhé spojení se vytvoří s karoserii, v dostatečné vzdálenosti od baterie a benzínového vedení. Pak se nabíječka zapojí do elektrické sitě.

Pokud chcete baterii nabíjet mimo vozidlo, dávejte při zapojování pozor na správnou polaritu – červená svorka: kladný pól baterie, - černá svorka: záporný pól baterie.

• Přístroj zapněte stisknutím tlačitka"ON/OFF".
• V závislosti na druhu nabíjené baterie proved'te nastavení popsaná v odstavci „Obslužné prvky“ a pomocí tlačítek na displeji zvolte typ baterie a intenzitu nabíjecího proudu.

Volba intenzity nabíjecího proudu	Kapacita baterie
2	6-20Ah
6	20
10	40-100Ah
15	50-200Ah

-40Ah

Krok 3 (GAB 8)

• Pomocí tlačitka na displeji zvolte napětí baterie 6V nebo 12V.
• Pomocí tlačítek na displeji zvolte typ baterie a rychlost nabíjení.

Baterie 12 V pomalu rychle
GEL	1Ampna 10-200Ah	4Ampna 40Ah-200Ah
AGM	2Ampna 5-40Ah	8Ampna 20Ah-200Ah
WET	2Ampna 5-40Ah	8Ampna 20Ah-200Ah

Vyberete-li 6V, dodává nabíječka konstantně 7,5V.

• Nyní svítí LED-dioda"READY"
• Tlačitkem "START" spustite proces nabijení.
- Chcete-li se dostat opět na začátek výběru, stiskněte během nabíjení znovu“START“

Krok 4

Po nabíjení je třeba nabíječku vypnout a odpojit od zdroje elektrického napětí. Poté se odstraní spojení s karoserií a pak spojení s baterií.

PŘÍPOJNÁ ZDÍŘKA 12V D.C. (GAB 15A)

Nabiječka je vybavena prípojnou zdířkou 12V d.c. na zadní straně přístroje. Ze zdířky lze odebírat maximální proud 12A.

Chcete-li přístroj zapnout, postupujte takto:

• Do zdířky zapojte spotřebič 12V d.c. (příkon max.140 W) přes vhodný mezikabel pomocí zástrčky 12 V (zapalovač cigaret).
• Během režimu standby stiskněte tlačitko 12V DC OUT. Tím zapnete zdířku 12V na zadní straně přístroje.
• Zapněte spotřebič.

Při vypínání postupujte takto:

• Vypněte spotřebič a vytáhněte zástrčku 12V.
- Stiskněte tlačitko 12V DC OUT. Tím vypnete zdířku 12V na zadní straně přístroje a přístroj se vrátí do režimu standby.
• Vypněte nabíječku.

Výstupní napětí na zásuvce 12V činí 13,0 –

13,5 V. To je přibližně shodné s napětí m v automobilovém zapalovači cigaret za chodu motoru. Příkon spotřebiče smí činit max. 140 W.

Značení

Bezpečnost výrobku:

CE
Výrobek odpovídá příslušným normám Evropského společenství

Zákazy:

Je zakázáno tahat za síťovou zástrčku!	Chraňte před deštěm a vlhkostí!

Výstraha:

Výstraha / pozor	Výstraha před nebezpečným elektrickým napětím

Přístroj provozujte pouze na suchých místech!

Příkazy:

Všeobecná příkazová značka	Před použitím si pročtěte návod k obsluze

Ochrana životního prostředí:

Odpad neodhazujte do okolí, ale řádně jej likvidujte.	Obalový materiál z lepenky lze odevzdat ve sběrnách k tomu určených.
Poškozené a/nebo likvidované elektrické nebo elektronické přístroje je nutno odevzdat ve sběrnách k tomu určených.

Obal:

Chraňte před mokrem	Orientace obalu nahoru
Recyklace Interseroh

Technické údaje:

Přípojka	Hmotnost
Max. příkon	Kapacita
Max. efektivní nabíjecí proud Nabíjecí napětí

baterií

PROHLÁŠENÍ O SHODĚ ES

Tímto prohlašujeme my,

Güde GmbH & Co. KG

Birkichstrasse 6

D-74549 Wolpertshausen

Německo

že koncepce a konstrukce níže uvedených přístrojů

v provedeních, která uvádíme na trh, odpovídá příslušným základním bezpečnostním a hygienickým požadavkům směrnic ES.

V případě změny přístroje, která s námi nebyla konzultována, ztrácí toto prohlášení platnost.

Označení přístrojů:

AUTOMATICKA NABIJEČKA BATERII GAB 15A

AUTOMATICKÁ NABÍJEČKA BATERIÍ GAB 8A

Č. výrobku:

85063

85060

Příslušné směrnice ES:

2006/95 ES

2004/108 ES

Použité harmonizované normy:

EN 60335-1:2002+A11:2004+A1:2004

+A12:2006+A2:2006+A13:2008

EN 62233:2008

EN 60335-2-29:2004

EN 55014-1:2006

EN 55014-2:1997/+A1:2001

EN 61000-3-2:2006

EN 61000-3-3:1995/+A1:2001/+A2:2005

Datum/podpis výrobce: 04.07.2010

Údaje o podepsaném: jednatel

pan

Technická dokumentace: J. Bürkle FBL; QS

Záruka

Záruka se vztahuje výhradně na závady způsobené vadou materiálu nebo výrobní vadou. Při uplatnění závady ve smyslu záruky je třeba přiložit originál dokladu o koupi s datem prodeje. Záruka se nevztahuje na neodborné zacházení, např. přetižení přístroje, použití násilí, poškození cizím působením nebo cizími tělesy. Nedodržení návodu k použití a obsluze a normální opotřebení jsou ze záruky rovněž vyloučeny.

Zbytková rizika a ochranná opatření

Zbytková rizika způsobená elektrickým proudem:

Ohrožení	Popis Ochranná opatření
přímý elektrický kontakt	úder elektrickým proudem	proudový chránič FI
nepřímý elektrický kontakt	úder elektrickým proudem prostřednictvím média	proudový chránič FI

Jiná nebezpečí:

Ohrožení	Popis	Ochranná opatření
Odhozené předměty nebo kapaliny	Žíravákyselina můževystříknoutz baterie a	Noste vždy rukavice a ochranné brýle.

	způsobit těžká poranění.
Uklouznutí, klopýtnutí nebo pád osob	Slířový kabel i samotný přístroj mohou být příčinou klopýtnutí.	V závislosti na místě instalace přijměte odpovídající protiopatření.(vhodné místo instalace, označení místa instalace atd.)

Chování v případě nouze

Poskytněte první pomoc odpovídající poranění a co nejrychleji přivolejte kvalifikovanou lékařskou pomoc. Raněného uchraňte před dalšími škodami a uložte jej v klidu.

Pro případ úrazu by měla být na pracovišti vždy po ruce lékárnička podle DIN 13164. Materiál, který z lékárničky odeberete, je třeba ihned opět doplnit. Při přivolávání pomocí uved'te tyto údaje:

1. Misto nehody
2. Druh nehody
3. Počet raněných
4. Druh poranění

Likvidace

Pokyny pro likvidaci vyplývají z piktogramů uvedených na přístroji resp. na obalu. Popis jednotlivých významů najdete v kapitole „Značení“.

Likvidace přepravního obalu

Obal chrání přístroj před poškozením při přepravě.

Obalový materiál je zpravidla zvolen s ohledem na ochranu životního prostředí a následnou likvidaci, a proto je recyklovatelný.

Vrácením obalu do koloběhu materiálu šetříte suroviny a snižujete množství odpadu.

Části obalu (např. fólie, polystyren) mohou být nebezpečné pro děti. Hrozí nebezpečí udušení!

Ársaldbalu ukládejte mimo dosah dětí a co nejrychleji je likvidujte.

Staré baterie likvidujte pouze prostřednictvím obilových dílen, speciálních sběren a sběren pečného odpadu.

Požadavky na obsluhu

Obsluha přístroje musí před jeho použitím pozorně pročíst tento návod k obsluze.

Kvalifikace

Kromě podrobného zaškolení kvalifikovanou osobou není pro používání tohoto přístroje nutná zvláštní kvalifikace.

Minimální věk

Přístroj smějí provozovat pouze osoby, které dovršily 16. rok věku. Výjimku představuje používání mladistvými v průběhu přípravy na povolání za účelem dosažení dovednosti pod dozorem pedagoga.

Školení

K používání tohoto přístroje je třeba pouze příslušné instruktáže. Speciální školení není nutné.

Servis

Máte technické dotazy? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze?

Na našich internetových stránkách www.vjede.kom v oddíle Servis Vám pomůžeme rychle a bez zbytečné byrokracie. Prosím, pomozte nám, abychom Vám mohli pomáhat. Abychom Váš přístroj mohli v případě reklamace identifikovat, potřebujeme sériové číslo, číslo výrobku a rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste je měli neustále po ruce, zapište si je, prosím, níže.

Sériové číslo:

Číslo výrobku:

Rok výroby:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

Údržba a uložení

Vzduchové štěrbiny a skřín přístroje udržujte čisté, bez nečistot a prachu.

K čištění používejte měkký hadřík a jemný mydlový roztok. Zabraňte přímému kontaktu přístroje s ostrými čisticími prostředky. Nepoužívejte agresivní, těkavé nebo žíravé čisticí prostředky.

Automatickou nabíječku baterií nechte jednou za rok zkontrolovat u kvalifikovaného odborníka s certifikací.

Přístroj chraňte před vlhkostí a prachem.

Pokud přístroj delší dobu nepoužíváte, uložte jej zakrytý na suchém, bezpečném a pro děti nepřístupném místě.

Úvod

1. LED-dióda na indikáciu napätia

4. Tlačidlo pre výstup 12 V d.c.

ZAP/VYP so signalizáciou pomocou LED-diódy

(Stlačením tlačidla počas režimu standby aktivujete zdierku 12 V d.c. na zadnej strane prístroja, ak stlačíte toto tlačidlo znovu, vráti sa nabíjačka spät do režimu standby)

LED-displej	Význam	Odstránenie poruchy
	Režim standby
	Skontrolujte batériu
	Napätie batérie sa zobrazí počas nabíjania alebo v režime standby. Napr. 13.8 V
	1. Zobrazuje sa nabíjací průd (napr. 5,8 A );2. Zobrazuje sa odberový průd na zdierke 12 V d.c.
	1. Pól batérie nie je pripojený2. Skrat	1. Pripojte pól batérie.2. Chybná batéria
	Zámena prípojok (prepólovanie)	Prístroj vypnite a vytiahnite zástrčku zo zásuvky, potom zapojte správne
	1. Batéria je veľmi vybitá2. Chybný článok batérie3. Je pripojená batéria 3,6 V	Vypnite a odpojte od zdroja elektrického prúdu, batériu odstráňte (chybná)
	1. Skrat článku batérie2. Zvolili ste nevhodný nabíjací průd.	Vyskúšajte s iným nabíjacím prúdom, ak bude porucha pretrvávať, je zrejme chybná batéria.
	Uvoľnila sa svorka batérie, prístroj sa vypína a aktivuje sa výstražný signál	Skontrolujte pripojenie a znovu zvoľte nabíjací průd
	Batéria je plne nabitá, napätie batérie zostáva konštantné, batéria zostáva nabitá.

Max. príkon: 280 W Max. efekt. nabíjací prúd: 2/6/10/15 A Kapacity batérií: 20 Ah – 200 Ah Hmotnost': cca 1,6 kg

AUTOMATICKÁ NABÍJAČKA BATÉRIÍ GAB 8A #85060

Prípojka/frekvencia: 230 V \~ 50 Hz

Nabijacie napätie: 6 V / 12 V

Max. príkon: 141 W

Max. efekt. nabíjací prúd: 1A / 8A

Kapacity batérií: 20 Ah – 160 Ah

Hmotnost': cca 1kg

Všeobecné bezpečnostné pokyny

Udržujte svoje pracovisko v poriadku!

Pracujte v uvedenom rozsahu výkonu.

• Po použití prístroj vždy vypnite.
• Nikdy nenechávajte nabíjačku počas procesu nabíjania bez dozoru!
• Používajte výhradne nabíjacie batérie.
  • Batérie člnov nabíjajte zásadne mimo člna.

• Nebezpečenstvo výbuchu! Pri zapájaní dbajte na správnu polaritu: – červená svorka: kladný pól, – čierna svorka: záporný pól batérie.
  Nebezpečenstvo výbuchu! Pri zapájaní dbajte na správnu polaritu: – červená svorka: kladný pól, – čierna svorka: záporný pól batérie.

• Nefajčite a zaistite, aby v blízkosti batérie nevznikalo iskrenie.
• Ak musíte batériu vymontovat', rozpojte najprv ukostrenie. Pred vymontovaním odpojte všetky spojenia a všetky spotrebiče od batérie.
• Nenabíjajte normálne batérie.

Ak chcete batériu nabíjať mimo vozidla, dávajte pri zapájaní pozor na správnu polaritu – červená svorka: kladný pól batérie, – čierna svorka: záporný pól batérie.

Po nabíjaní je potrebné nabíjačku vypnút' a odpojit' od zdroja elektrického napätia. Potom sa odstráni spojenie s karosériou a potom spojenie s batériou.

PRÍPOJNÁ ZDIERKA 12 V D.C. (GAB 15A)

Pri vypínaní postupujte takto:

Výstupné napätie na zásuvke 12 V činí 13,0 –

13,5 V. To je približne zhodné s napätím v automobilovom zapalovači cigaret za chodu motora. Príkon spotrebiča smie byt max. 140 W.

Označenie

Bezpečnost' výrobku:

Výstraha/pozor			Výstraha pred nebezpečným elektrickým napätím

Všeobecná príkazová značka	Pred použitím si prečítajte návod na obsluhu

Použité harmonizované normy:

EN 60335-1:2002+A11:2004+A1:2004

+A12:2006+A2:2006+A13:2008

EN 62233:2008

EN 60335-2-29:2004

EN 55014-1:2006

EN 55014-2:1997/+A1:2001

EN 61000-3-2:2006

EN 61000-3-3:1995/+A1:2001/+A2:2005

Dátum/podpis výrobcu: 04.07.2010

Údaje o podpísanom: konatel'

pán

Technická dokumentácia: J. Bürkle FBL; QS

Záruka

Vrátením obalu do kolobehu materiálu šetríte suroviny a Arnold znižujete množstvo odpadu.

Podatki o podpisniku: direktor

gospod
