HASZNÁLATI ÚTMUTATÓ SAS-TRCAM40U KONIG

Szemmel tarthatja tulajdonát ezzel a 2,4 GHz-es digitális vezeték nélküli kamerás biztonsági rendszerrel. A 7" képátlójú LCD monitor akár 4 kamera képét tudja fogadni és beépített digitális képmagnót is tartalmaz. A kamera tűéles és stabil képet ad, éjszaka is lát, és képminőség javító megoldásokkal van felszerelve. A rendszer digitális vezeték nélküli technológiát alkalmaz, fejlett frekvenciaugrató és titkosító megoldásokkal, amelyek kikerülik a 2,4 GHz-es frekvenciasávot használó más készülékek zavaró hatását. A digitális technológia védi adatait, és extra nagytávolságú átvitelt tesz lehetővé. A VEZETÉK NÉKÜLI VILÁG ÖSSZES ELÖNYE.

A monitor és a kamera gyárilag már össze van párosítva. Ha további SAS-TRCAM40/U kamerát kíván csatlakoztatni a monitorhoz (egyszerre legfeljebb négyet csatlakoztathat), járjon el a PÁROSÍTÁS pontban leírtak szerint.

• Kérjük, hogy a kamerás biztonsági rendszer üzembe állítása/használata előtt olvassa el ezt a használati útmutatót.
• A használati útmutatót tartsa biztonságos helyen, mert a jövőben még szüksége lehet rá.

A csomag tartalma:

1 db kamera, felerősítőtalppal
1 db 7"-es monitor
2 db antenna
1 db AV kimenőkábel
2 db hálózati tápegység

Müszaki adatok:

Kamera:

Adófrekvencia: 2,4 – 2,4835 GHz, digitális

Moduláció: 16 QAM, QPSK, BPSK

Hatótávolság: Beltéri kb. 50 m, szabad téri kb. 150 m (a körülményektől függ)

Képalkotó chip: 1/4" CMOS

Objektív: 2,0 mm

Látószög: 73°

Infravörös fényvető (LED): 5 M

Védettség: IP54

Mikrofon: monó

Üzemi hömérséklet: -10°C - +50°C

Tápfeszültség: 5 V= / 400 mA

Méretek: 132x64x57 mm (a felerősítőtalp nélkül)

Tömeg: 287 g (a kábellel együtt)

KÖNIG

MAGYAR

LCD monitor:

Vevőfrekvencia: 2,4 – 2,4835 GHz, digitális

Csatornaszám: 4

Méret: 7" TFT/LCD

Max. felbontás: 800 RGB (vízsz.)* 480 (függ.) képpont

SD kártya: max. 32 GB (külön kell megvenni)

Video képsebesség: 25 kép/s (max.) 10 kép/s (4 kamerával)

Felvételi képsebesség: 25 kép/s csatornánként

Video felbontás: CIF/VGA

Videoformátum: AVI

USB: 2,0

A menü nyelve: Angol, német, francia és holland

Video kimenőszint: 1 Vcs-cs/75 Ohm

Hang kimenőszint: 2 Veff/600 Ohm monó

Hang/kép kimenőcsatlakozó: 2,5 mm-es jack (2,5 mm jack – 3 x RCA adapterkábelt adunk hozzá)

Hatótávolság: Beltéri kb. 50 m, szabad téri kb. 150 m (a körülményektől függ)

Üzemi hömérséklet: 0°C - +40°C

Tápfeszültség: 5 V= / 650 mA

Méretek: 214x157x26 mm

Tömeg: 488 g

Biztonsági óvintézkedések:

• Ne szedje szét a kamerát vagy a monitort, ha elromlik. Ezeket a termékeket csak a szakszerviz szerelheti szét.
• Ne merítse a kamerát folyadékba.
• Óvja a monitort víztől és nedvességtől.
• Óvja a monitort és a kamerát a magas hőmérséklettől (a műszaki adatok szerint).
• Ne telepítse a rendszert erős mágnesek (például hangszóró) közelébe. Ez ronthatja működési minőségét.

KÖNIG

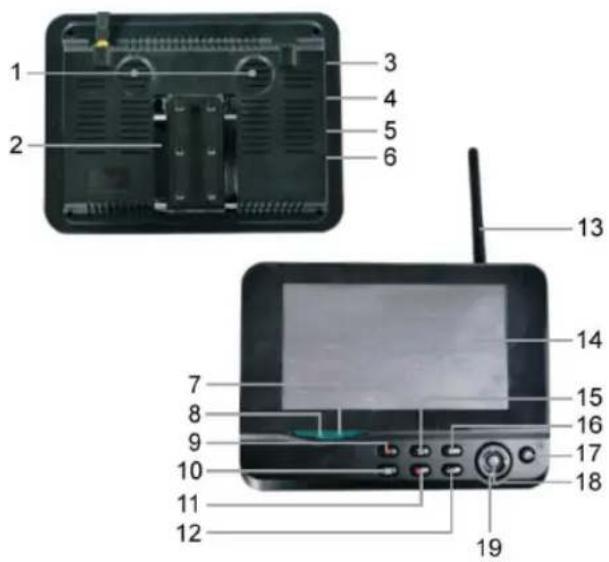

A termék leírása:

Kamera:

Monitor:

MAGYAR

1. Infra LEDek
2. Objektív
3. PIR infraérzékelő
4. Mikrofon
5. Felerősítőtalp
6. Antenna
7. Párosító gomb
8. Táp bemenet
9. Antenna csatlakozó
10. Kapcsolatjelző

11. Bekapcsolásjelző

12. Hangszóró

13. Felerősítótalp
14. USB Port
15. SD kártyahely
16. AV kimenet
17. Tápcsatlakozó
18. Kapcsolatjelző
19. Bekapcsolásjelző
20. Video felvétel/stop gomb
21. Képernyőnegyedelő gomb
22. Fájltörlő/LCD, TV kapcsoló
23. Menü
24. Antenna
25. 7" TFT-LCD
26. Megjelenítési mód
27. Video visszajátszás
28. Be-/kikapcsoló
29. OK gomb
30. Navigáló gomb

KÖNIG

MAGYAR

Üzembe helyezés:

Kamera:

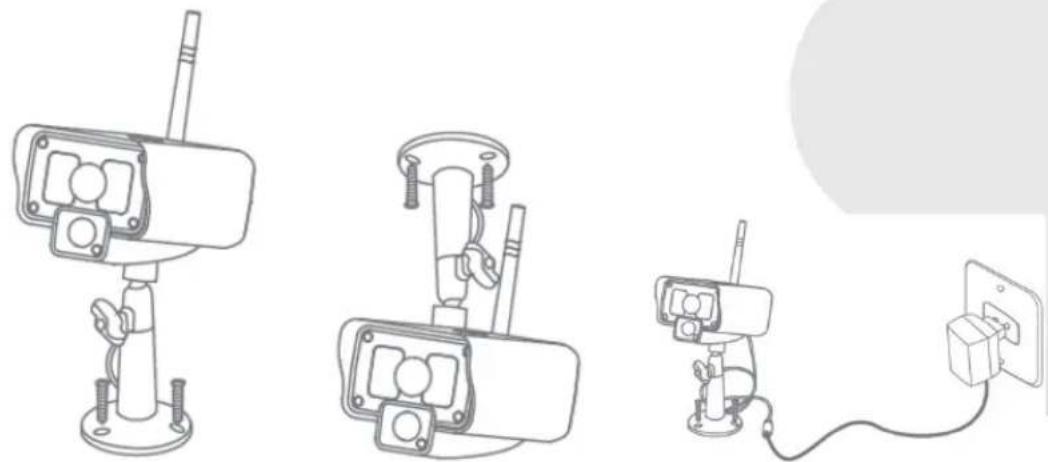

A kamera többféle módon szerelhető fel. Mennyezetre szereléshez használja a kamera tetején levő menetes csatlakozót. A felszerelés után csatlakoztassa a tápegységet a kamerához és a konnektorhoz.

A monitor sík felületre fektethető vagy a falra szerelhető. Elhelyezése után csatlakoztassa a tápegységet a monitorhoz és a konnektorhoz. A kamera automatikusan bekapcsolódik a tápfeszültség csatlakoztatásakor. Kiegészítő lehetőség: a monitor videokimenetéhez másik monitor csatlakoztatható.

Használati útmutató:

1. Helyezzen SD-kártyát a monitor SD kártyarekeszébe. Alternatív megoldásként kössön külső merevlemezt a monitor USB csatlakozójához.

1. Kapcsolja be a monitort be-/kikapcsoló gombja 2 másodperces megnyomásával. Világítani kezd a bekapcsolásjelző, és megjelenik a kép.
2. A rendszerbeállításokba lépéshez a menü gombbal nyissa meg a főmenüt. Megjelenik az alábbi képernyő. A navigáló, OK és menü gombokkal navigálhat benne.

1. Az OK gombbal lépjen a rendszerbeállítóba. A rendszer a következő lehetőségeket kínálja:

Date / Time Itt állíthatja be a dátumot és a pontos időt.

Language Itt választhatja ki a nyelvet.

Record Mode Kiválaszthatja, hogy a tároló megtelésekor leálljon a felvétel vagy felülírja az első felvételt.

Format SD/USB Megformázza a tároló adathordozót.

Storage for Recording Itt választhatja ki a tároló adathordozót.

Display Items Itt állítható be, hogy mi jelenjen meg a képernyőn: SSI, idő, az SD/USB állapota, a kamera képe és a rögzített R video.

KÖNIG

MAGYAR

TV System Itt választhatja ki a TV normát (Európában PAL).

System Information A rendszeradatokat jeleníti meg.

Scan Mode Period A kamerakép megjelenítési időközét állítja.

Mute Némítja/visszakapcsolja a monitor hangszóróját.

Load Default Visszaállítja a gyárilag alapértelmezett beállításokat.

Record Date/Time Felveszi a rögzített videóra a felvétel időpontját és dátumát.

Brightness A kép fényerejét állítja.

Volum e A hangerőt állítja.

1. Válassza ki a dátumot/pontos időt a navigáló gombbal, majd az OK gombbal lépjen a dátum/pontos idő beállításába.

• A bal-jobb nyíl gombbal választhat.
• A fel-le nyíl gombbal állíthat.
• Nyomja meg az OK gombot a megerősítéshez.
• Lépjen ki a MENU gombbal.

1. Válassza ki a nyelvet a navigáló gombbal, majd az OK gombbal lépjen a nyelv beállításába.

• A fel-le nyíl gombbal választhatja ki a nyelvet.
- Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

1. Válassza ki a felvételi módot a navigáló gombbal, majd az OK gombbal lépjen felvételi mód beállításába.

2. A fel-le nyíl gombbal válassza ki a „Normal“ vagy „Overwrite“ lehetőséget.

3. Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

Megjegyzések:

Normál: Ha megtelt az SD-kártya vagy a hordozható merevlemez, a rendszer automatikusan leállítja a felvételkészítést.

Felülírás: Ha megtelt az SD-kártya vagy a hordozható merevlemez, a rendszer automatikusan letörli az első videót és kellő tárhelyet alakít ki a legújabb felvételhez.

1. Válassza ki az SD/USB formázását a navigáló gombbal, majd az OK gombbal lépjen az SD/USB formázás beállításába.

• A fel-le nyíl gombbal válassza ki a „Cancel“, „SD Card“ vagy „USB Device“ lehetőséget.
- Cancel: visszaléptet a formázásból.
- SD Card: megformázza az SD kártyát.
- USB Device: megformázza a külső merevlemezt (ha csatlakoztatva van)
• Nyomja meg az OK gombot a formázás elindításához.
- A formázás végén a rendszer „Format Successfully“ üzenettel jelzi, hogy sikerült neki.
- Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

1. Válassza ki a tároló adathordozót a navigáló gombbal, majd az OK gombbal lépjen a tároló adathordozó beállításába.

- A fel-le nyíl gombbal válassza ki az „SD Card“ vagy „USB Device“ lehetőséget.

- Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

1. Válassza ki a megjelenítendő elemeket a navigáló gombbal, majd az OK gombbal lépjen a megjelenítendő elemek beállításába.

KÖNIG

MAGYAR

• A fel-le nyíl gombbal válasszon.
- Nyomja meg az OK gombot a megjelenítendő elemek megerősítéséhez.
- RSSI: Jelerösség ikon.
- SD USB állapot: Csatlakoztatva van-e SD-kártya vagy hordozható meghajtó.
- Kamera: Kameranév ikonok.
• A beállítás végeztével nyomja meg az OK gombot a megerősítéshez és kilépéshez.

1. Válassza ki a TV normát a navigáló gombbal, majd az OK gombbal lépjen a TV norma beállításába.

• A fel-le nyíl gombbal válassza az NTSC vagy PAL lehetőséget (Európában PAL van).

- Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

1. Válassza ki a rendszeradatokat a navigáló gombbal, majd az OK gombbal lépjen a rendszeradatok beállításába.

• Az OK jelenítse meg a rendszer adatait.

• Lépjen ki a MENU gombbal.

1. Válassza ki a rendszerfrissítést a navigáló gombbal, majd az OK gombbal lépjen a rendszerfrissítés beállításába.

• A fel-le nyíl gombbal válasszon.

• Nyomja meg az OK gombot.

- Erősítse meg a video felvétel/stop gombbal.

1. Válassza ki a Scan Mode megjelenítési időközét a navigáló gombbal, majd az OK gombbal lépjen az időköz beállításába.

- A fel-le nyíl gombbal válassza ki a csatlakoztatott kamerák lekérdezési és megjelenítési időközét.

- Nyomja meg ismét az OK gombot a megerősítéshez és kilépéshez.

1. Válassza ki a némítást a navigáló gombbal, majd az OK gombbal lépjen a némítás beállításába.

- A fel-le nyíl gombbal válassza ki az „On“ (Be) vagy „Off“ (Ki) lehetőséget.

- Nyomja meg ismét az OK gombot a megerősítéshez és kilépéshez.

1. Válassza ki az alapértelmezések betöltését a navigáló gombbal, majd az OK gombbal lépjen az alapértelmezések beállításába.

• A fel-le nyíl gombbal válassza ki a „Cancel“ vagy „OK“ lehetőséget.

- Cancel: Visszaléptet az alapértelmezések beállításából.

- OK: Visszaállítja a gyári értékeket.

- Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

1. Válassza ki a fényerőt a navigáló gombbal, majd az OK gombbal lépjen a fényerő beállításába.

• A bal-jobb nyíl gombbal állítsa be a fényerőt.

- Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

1. Válassza ki a hangerőt a navigáló gombbal, majd az OK gombbal lépjen a hangerő beállításába.

• A bal-jobb nyíl gombbal állítsa be a hangerőt.

- Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

Megjegyzés: A hangerő az élő kép figyelése közben is állítható a fel-le nyíl gombbal.

1. A MENU gombbal lépjen vissza a fömenübe.

Felvétel

A főmenüben a jobb nyíl gombbal válassza ki a felvételi beállításokat és nyissa meg az OK gombbal.

Időzített felvétel:

A „Timer Recording” menüben adja meg a felvétel kezdési (start) és leállítási (stop) időpontját. A készülék a start/stop beállítás szerint automatikusan felvételt készít.

1. Válassza ki az időzített felvételkészítést a navigáló gombbal, majd az OK gombbal lépjen az új felvételi időzítés beállításába.

- Az OK gombbal lépjen az időzített felvételkészítés menüjébe.

• A fel-le nyíl gombbal válasszon.
• A bal-jobb nyíl gombbal állítsa be az időértékeket.
• Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

1. A beállítást követően a készülék automatikusan felvételt készít a beállított start/stop idők szerint.
2. Az időzített felvételkészítés menet közben leállítható a készülék video felvétel/stop gombjával.

Kézi felvételkészítés:

1. A kamerák képének figyelése közben a bal-jobb nyíl gombbal válassza ki a kamerát, amely képét rögzíteni kívánja.
2. Nyomja meg a készülék video felvétel/stop gombját. A képernyőn a felvétel ikon megjelenése jelzi, hogy elindult a felvétel.
3. A rögzítés a video felvétel/stop gomb ismételt megnyomásával állítható le.

PIR felvételkészítés:

PIR felvételkészítés: A készülék beállítható úgy, hogy elindítsa a képrögzítést, ha emberi mozgást érzékel.

1. Válassza ki a PIR felvételkészítést a navigáló gombbal, majd az OK gombbal lépjen a PIR felvételkészítés beállításába.

• A fel-le nyíl gombbal válassza ki a kívánt kamerát.
• A bal-jobb nyíl gombbal válassza ki az „On” lehetőséget.
• Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

Megjegyzés: az „Off" (Ki) választása kikapcsolja a mozgásérzékelő funkciót. A PIR infra mozgásérzékelés hatótávolsága 5 m. Ennél nagyobb távolságról nem biztos, hogy érzékeli a mozgást.

Lejátszás

A fömenüben a jobb nyíl gombbal válassza ki a lejátszási beállításokat és nyissa meg az OK gombbal.

Megjegyzés: a lejátszás funkció csak akkor működik, ha van behelyezett SD-kártya vagy csatlakoztatott külső merevlemez.

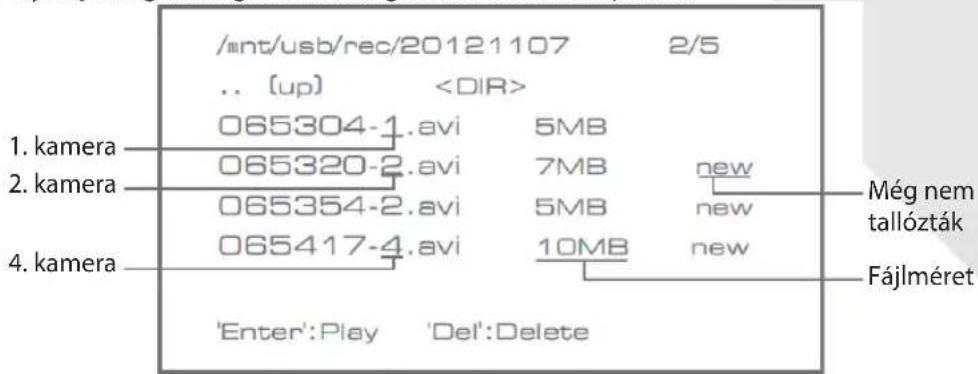

A lejátszás a kamera képének figyelésekor is elindítható a video lejátszás gombbal.

1. A fel-le nyíl gombbal válassza ki a mappát.
2. Nyomja meg az OK gombot a megerősítéshez és belépéshez.

1. A fel-le nyíl gombbal válassza ki a videofájlt.
2. Nyomja meg az OK gombot a lejátszáshoz.

1. A bal-jobb nyíl gombbal léptethet vissza vagy előre.
2. A szüneteltetéshez nyomja meg ismét az OK gombot.
3. A MENU léphet ki a lejátszásból.

Felvétel(ek) törlése

Video lejátszási módban a fel-le nyíl gombbal válassza ki a törölni kívánt felvételt vagy mappát.

• Törléséhez nyomja meg a monitor file/LCD gombját.

Megjegyzés: mappaként csak üres mappa törölhető.

Kamera

További SAS-TRCAM40/U kamerák hozzáadásakor (legfeljebb 4 lehet a rendszerben) az új kamerát párosítani kell a monitorral, hogy felismerje a rendszer.

KÖNIG

MAGYAR

A fömenüben a jobb nyíl gombbal válassza ki a kamerabeállításokat és nyissa meg az OK gombbal.

Párosítás:

1. Az OK gombbal lépjen a párosító menübe.
2. A fel-le nyíl gombbal válassza ki a kamerát.
3. Kattintson az OK gombra. Megjelenik az alábbi képernyő.

1. 60 másodpercen belül 2 másodpercre nyomja meg a kamera hátoldalán található párosító gombot.
2. A kamera és a monitor sikeres összepárosítását követően a monitoron megjelenik a PAIRING OK (Sikerült a párosítás) üzenet.
3. A MENU gombbal lépjen vissza a kamera menübe.
   Megjegyzés: ha nem sikerült a párosítás, ellenőrizze, hogy a monitor és a kamera legfeljebb 2 méterre van-e egymástól, és ismételje meg a fenti lépéseket.

Aktív:

1. A le nyíl gombbal válassza az Aktív lehetőséget és nyomja meg az OK gombot.
2. A fel-le nyíl gombbal válassza ki a kamerát.
3. A bal-jobb nyíl gombbal válassza ki az „On” (Be) vagy „Off” (Ki) lehetőséget.
4. Nyomja meg az OK gombot a megerősítéshez és kilépéshez.
   Megjegyzés: csak az összepárosított kamerák állíthatók aktív vagy nem aktív állapotba. Nem aktív (Off) kamera nem nézhető, róla felvétel nem készíthető, stb.

PIP beállítás:

Itt állítható be a kép felbontása és a felvétel minősége.

1. A fel-le nyíl gombbal válassza ki a PIP beállítást és nyomja meg az OK gombot.
2. A fel-le nyíl gombbal válassza ki a kamerát és nyomja meg az OK gombot. Megjelenik a következő képernyő:

1. A bal-jobb nyíl gombbal válassza ki a „Resolution Size“ vagy „Quality“ lehetőséget.
2. A fel-le nyíl gombbal válassza ki a „Top“, „High“, „Medium“ vagy „Low“ lehetőséget.
3. Az OK gombbal állítsa be.
4. A MENU gombbal erősítse meg és lépjen ki.

Megjegyzés: a nagy felbontás VGA, a kicsi CIF.

Riasztás

Ha be van kapcsolva a PIR mozgásérzékelés, a rendszer riaszt mozgás észlelésekor.

1. Válassza a riasztás lehetőséget a fömenüben, és nyomja meg az OK gombot.
2. A képernyön megjelenik a PIR érzékelés. Nyomja meg az OK gombot.
3. A fel-le nyíl gombbal válassza ki az „On“ vagy „Off“ lehetőséget.
4. Nyomja meg az OK gombot a megerősítéshez és kilépéshez.

Élő nézet:

A nézet típusának kiválasztásához nyomja meg a képernyőnegyedelő gombot.

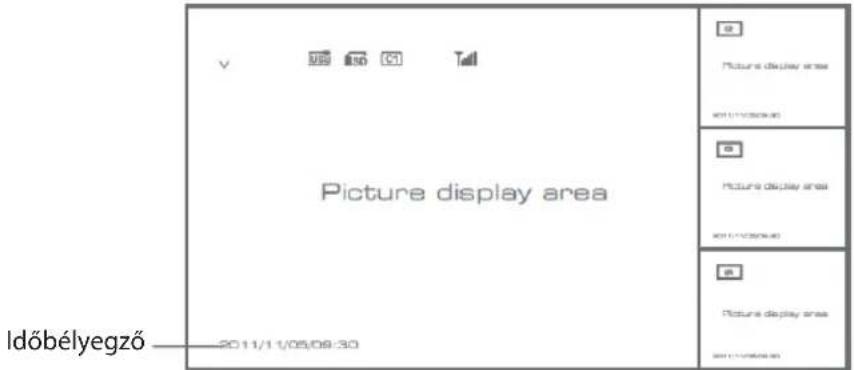

Kép a képben nézet

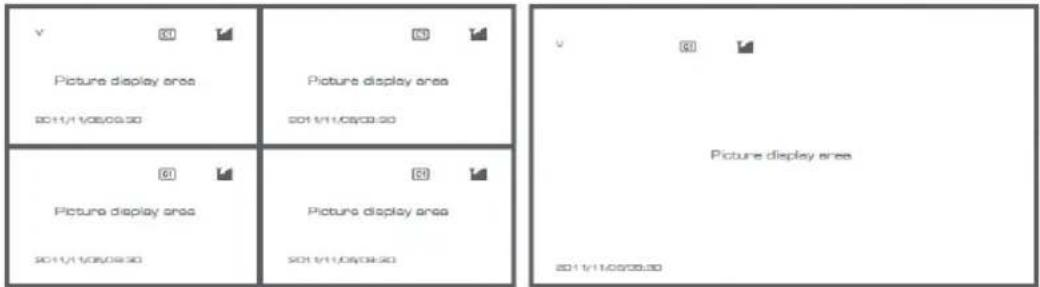

Négyképes nézet Teljes képernyős nézet

Megjegyzés: kamerát a bal-jobb nyíl gombbal választhatja ki.

Ciklikus nézeti módba a „Megjelenítési mód” gombbal válthat. Öt ciklusintervallum (5 s, 10 s, 15 s, 20 s és 30 s) közül választhat a főmenü System > Scan Mode Period pontjában.

				Csatlakoztatva van a hordozható USB merevlemez
				Be van helyezve az SD-kártya
				Kameranév
###				Aktuális kamera
				Felvételi állapot
				Jelerősség

Karbantartás:

Száraz kendövel tisztítsa a terméket.

Ne használjon oldószert vagy súrolószereket.

Jótállás:

A termék illetéktelen módosítása érvényteleníti jótállást. Nem vállalunk felelősséget a termék szakszerűtlen használata miatti károkért.

Jogi nyilatkozat:

A kivítel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak. Minden logó, terméknév és védjegy a megfelelő tulajdonos védjegye vagy bejegyzett védjegye, azokat ennek tiszteletben tartásával említjük.

Leselejtezés:

• A terméket elkülönítve, a megfelelő gyűjtőhelyeken kell leselejtezni. Ne dobja ki a készüléket a háztartási hulladék közé.
• További információért lépjen kapcsolatba a forgalmazóval, vagy a hulladékkezelésért felelős helyi hatósággal.

Ez a termék az Európai Unió minden tagállamában érvényes vonatkozó rendelkezések és irányelvek betartásával készült és került forgalomba. Megfelel az értékesítési országban rá vonatkozó minden előírásnak és rendelkezésnek.

Kérésre hivatalos dokumentációt is rendelkezésre bocsátunk. A dokumentáció a teljesség igénye nélkül a következőket tartalmazza: Megfelelőségi (és termékazonossági) nyilatkozat, anyagbiztonsági adatlap, a termék vizsgálati jegyzőkönyve.

Támogatással kapcsolatos ügyekben keresse ügyfélszolgálatunkat:

webhely: http://www.nedis.com/en-us/contact/contact-form.htm

e-mail: [e-mail]

telefon: [phone] (munkaidöben)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, HOLLANDIA

KÖNIG

SUOMI

Johdanto:
