Termék típusa	Kézi hengeres fűnyíró
Márka	Güde
Modell	515 Big Wheeler
Vágási szélesség	40 cm
Állítható vágási magasság	Igen, 12-42 mm között
Pengék száma	5 spirális penge
Meghajtás	Kézi (tolható)
Súly	9,5 kg
Méretek (H × Sz × M)	110 × 45 × 40 cm
Alváz anyaga	Lakkozott acél
Kerekek	Nagy gumikerekek (28 cm)
Fűgyűjtő kosár	Nem tartozék
Ajánlott karbantartás	Minden használat utáni tisztítás, pengék olajozása
Zajszint	Alacsony (70 dB alatt)
Garancia	2 év
Elérhető alkatrészek	Pengék, kerekek, fogantyú
Javíthatóság	Könnyű, szabványos szerszámokkal
Felhasználás	Közepes méretű pázsitok

Gyakran ismételt kérdések - 515 Big Wheeler GUDE

Hogyan állítható be a vágási magasság a Güde 515 Big Wheeler-en?

A vágási magasság a váz oldalán lévő görgők elforgatásával állítható be. Választhat 12 és 42 mm között, igényei szerint.

A fűnyíró fűgyűjtő kosárral érkezik?

Nem, a Güde 515 Big Wheeler modellhez nem jár fűgyűjtő kosár. Mulcsozó üzemmódban működik, vagy opcionális gyűjtőt használhat.

Hogyan kell karbantartani a fűnyíró pengéit?

Minden használat után tisztítsa meg a pengéket egy kefével, és vigyen fel vékony olajréteget a rozsdásodás elkerülése érdekében. Szükség esetén évente egyszer élezze meg a pengéket.

Használhatom a fűnyírót nedves fűre?

Nem ajánlott nedves füvet nyírni, mert az eltömítheti a pengéket és károsíthatja a fűnyírót. Várja meg, amíg a fű megszárad a tiszta vágás érdekében.

Mekkora a Güde 515 Big Wheeler vágási szélessége?

A vágási szélesség 40 cm, ami ideális közepes méretű kertekhez.

Hogyan tároljam a fűnyírót használat után?

Tisztítsa meg a fűnyírót, szárítsa meg alaposan, és tárolja száraz, nedvességtől védett helyen. A fogantyú összehajtható a kompakt tárolás érdekében.

A fűnyíró alkalmas lejtős terepre?

Kis lejtőkre alkalmas, de nagyobb emelkedőkhöz motoros fűnyírót ajánlunk. A könnyű súly (9,5 kg) megkönnyíti a manőverezést.

Hogyan élezhetem meg a fűnyíró pengéit?

Szerelje le a pengéket a használati utasítás szerint, használjon fenőkövet vagy finom reszelőt a perem élezéséhez. Használat előtt helyezze vissza őket megfelelően.

Hol találok alkatrészeket a Güde 515 Big Wheeler-hez?

Az alkatrészek, mint a pengék vagy kerekek, a Güde ügyfélszolgálatánál vagy hivatalos viszonteladóknál érhetők el. A rendeléshez használja a modellszámot.

Mi a pontos modellszáma ennek a fűnyírónak?

A modell a Güde márka 515 Big Wheeler típusa. Kérjük, ezt a számot használja alkatrészrendeléshez vagy segítségkéréshez.

HASZNÁLATI ÚTMUTATÓ 515 Big Wheeler GUDE

MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.

SLOVENIJA Pred uvedbo v pogon prosim natančno preberite priložena navodila za uporabo.

HRVATSKI Prije puštanja u rad pažljivo pročitajte naputak za upotrebu.

HU Utasítás kaszáláshoz

3

11

DE Betrieb SI Delovanje

GB Operation HR Rad

HU Tisztítás / Karbantartás

5

13-17

1	DE Montage	SI Montaža
	GB Assembly	HR Montaža
	FR Montage	BG Монтаж
	IT Montaggio	RO Montaj
	NL Montage	BA Montaža
	CZ Montáž
	SK Montáž
	HU Szerelés

515 4 IN 1 #95385 | 515 BS 4 IN 1 #95390

HU Olajszint ellenőrzése

SI Kontrola stanja olja

HR Kontrola razine ulja

lásd a B&S motor használati útmutatóját

SI 515 BS 4 IN 1 #95390

glej navodila za motor B&S

HR 515 BS 4 IN 1 #95390

vidi uputstva za motor B&S

BG 515 BS 4 IN 1 #95390

HU Kaszálási magasság beállítása

HU szénaboglya - gyűjt

SI kosite - zbirati

HR kositi - prikupiti

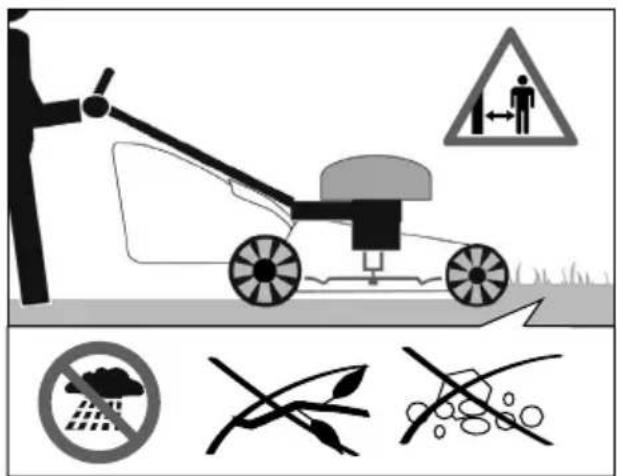

HU Utasítás kaszáláshoz

515 4 IN 1 #95385 | 515 BS 4 IN 1 #95390

HU 515 BS 4 IN 1 #95390 lásd a B&S motor használati útmutatóját

SI 515 BS 4 IN 1 #95390 glej navodila za motor B&S

HR 515 BS 4 IN 1 #95390 vidi uputstva za motor B&S

HU 515 BS 4 IN 1 #95390 lásd a B&S motor használati útmutatóját

SI 515 BS 4 IN 1 #95390 glej navodila za motor B&S

HR 515 BS 4 IN 1 #95390 vidi uputstva za motor B&S

HU 515 BS 4 IN 1 #95390 lásd a B&S motor használati útmutatóját

SI 515 BS 4 IN 1 #95390 glej navodila za motor B&S

HR 515 BS 4 IN 1 #95390 vidi uputstva za motor B&S

HU A papirszüröt csak nyomáslevegővel tisztítsa! Sose használjon vizet!

HU 515 BS 4 IN 1 - lásd a B&S motor használati útmutatóját

SI 515 BS 4 IN 1 - glej navodila za motor B&S

HR 515 BS 4 IN 1 - vidi uputstva za motor B&S

HU A motor nem startol

SI Motor ne vžge

HR Motor se ne pali

HU Automatikus takarmány nem működik

SI Avtomatsko vozite ne deluje

HR Automatsko voziti ne radi

BG Автоматично карам не работи

Megrend.szám....95385....95390

Tartalom....173 cm³....190 cm³

Max. teljesítmény....OHV 4 ütemű motor.... Briggs & Stratton 625E Motor ....3,8 kW (5,1 PS); 3600 min ^-1 ....3,8 kW (5,1 PS); 3600 min ^-1

Üresjárati fordulatszám....2850 min ¹ ....2850 min ¹

Vágásszélesség ....508 mm....508 mm

A fügyűjtő kosár ürtartalma....70 l....70 l

Üzemanyag....Ólommentes benzin/E10....Ólommentes benzin/E10

Súly....42 kg....40 kg

Méret....1650 x 560 x 1000 mm....1650 x 560 x 1000 mm

Információ zajosság/vibráció

akusztikus nyomás szint L 1)....84,1 dB (A)....84,1 dB (A)

akusztikus teljesítmény szint L_WA¹⁾ 98 dB (A) 96 dB (A)

Hallásvédő eszköz használata ajánlott!

Rezgés emisszió érték a_h²⁾ 5,8 m/s 5,8 m/s

¹⁾ K bizonytalanság=3 dB (A), ²⁾ K bizonytalanság=1,5 m/s ²

Figyelmeztetés: A rezgésszint az elektromos szerszám használatának megfelelően változni fog, és némely esetben meghaladhatja az útmutatókban megadott értéket.

A vibráció szintje felhasználható az egyes elektromos berendezések összehasonlítására

Az érték alkalmas a vibrációs terhelés felbecsülésére is.

A vibrációs terhelés pontos meghatározásához, a munkaidő bizonyos szakaszában, azokat az időket is figyelembe kell venni, amikor a készülék ki van kapcsolva, vagy bár működik, de ténylegesen nem dolgoznak vele. Ez a teljes munkaidőre vonatkozó vibrációs terhelést lényegesen lecsökkentheti.

Vezessen be kiegészítő biztonsági intézkedéseket a ő személy, vibráció elleni védelmére, pl: az elektromos szerszámok és berendezések műszaki karbantartása, a kezek melegen tartása, s a munkafolyamatok szervezése.

Csak azután használja a szivattyút, miután figyelmesen elolvasta és megértette a kezelési útmutatót.

Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen figyelmesen harmadik személlyel szemben.

A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért.

Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszolgálathoz.

Szállítási terjedelem

1 Mulcsoló ék

2 Oldalszórás

3 Fügyüjtö kosár

4 Gyújtógyertya kulcs

5 Bowden szorítók

6 Kerekek

7 Csavarok

8 használja panel

Rendeltetés szerinti használat

A fünyíró, ház körüli kertekben és kertészeti telepeken, maximálisan 20° os lejtésű füves területek nyírására alkalmas

A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős

A gépet kinti környezetben használja. Tilos a használata zárt, vagy rosszúl szellőztethető térségekben

A fünyírót tilos bokrok, élő sövények és bozótok nyírására, tetőkön, vagy balkonon elhelyezett virágládákban lévő kúszó virágok nyírására és mulcsolására használni. Továbbá, tilos a fünyírót fa és élő sövényekről levágott faanyag örlésére mulcsolás céljából, s a talaj egyenlőtlenségeinek kisimítására használni.

Követelmények a gép kezelőjére

A gép kezelője használat előtt fi gyelmesen olvassa el a használati utasítást.

A készüléket nem használhatják olyan személyek (beleértve a gyerekeket is), akik korlátozott testi, értelmi, vagy szellemi képességeik, vagy hiányzó tapasztalat, esetleg tudás következtében nem képesek a gépet kezelni, ha nincsenek biztonságukért felelős személy felügyelete alatt, vagy betartják e személy utasítását a gép kezelésével kapcsolatban.

Szakképesítés: A gép használatához, szakemberrel való felvilágosításon kívül nem szükséges speciális szakképesítés.

Minimális korhatár: A géppel kizárólag 16 éven felüli személyek dolgozhatnak. Kivételt képez a fi atalkorúak foglalkoztatása szakképzés alatt az oktató felügyelete mellet szakképzettség elsajátítása érdekében.

A helyi előírások meghatározhatják a kezelő személy minimális életkorát.

Képzés: A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges.

Viselkedés kényszerhelyzetben

Sebesülés veszély!

Kezeit és lábait ne tegye a gép forgó alkatrészei közelébe! Tartsa be a füszóró garattól a megfelelő távolságot!

Egési sebesülések veszélye!

A gép egyes alkatrészei működés közben erősen felmelegednek. A forró alkatrészeket, pl. a motor és a zajtompítót ne érintse meg!

Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani, s minél hamarabb biztosítson be orvosi segítséget. A sebesültet nyugtassa meg, s védje további balesettől. Az esetleges balesetek miatt a munkahelyen, a DIN 13164 norma követelménye szerint, mindig legyen kéznél, elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén, a kézi patikából kivesz, azonnal pótolja vissza. Ha segítségre van szüksége, tüntesse fel az alábbi adatokat:

1. A baleset színhelye
2. A baleset típusa
3. A sebesültek száma
4. A sebesülések típusa

Szimbólumok

Figyelem!

Használat előtt olvassa el a használati utasítást!

Hallásvédő eszköz használata ajánlott! Viseljen védő szemüveget

Vigyázz - forró felület! Egési sebesülések veszélye!

Figyelmeztetés elhajított tárgyakra

Személyektöl való távolság! Ügyeljen arra, hogy senki ne tartózkodjon a veszélyes területen

A motoron végzendő munkák előtt kapcsol- ja ki a motort és távolítsa el a gyújtógyertya dugaszát.

Üzemeltetés alatt feltétlenül tartsa be a fünyíró késtöl a biztonságos távolságot.

Behúzás veszélye!!

Robbanásveszély A motort kizárólag kikapcsolt állapotban szabad tankolni.

Fennáll a mérgezés! A gépet kinti környezetben használja. Tilos a használata zárt, vagy rosszúl szellőztethető térségekben

Tilos a dohányzás és nyilt láng használata

Ezeket a személyeket tartsa a géptől megfelelő biztonsági távolságban.

A berendezést tilos nedves, vagy vizes környezetben használni és kitenni eső hatásának.

Viseljen biztonsági munkacipőt átvágs elleni védelemmel, érdes talppal és acél orral!

Figyelmeztetés forró felület!

Vigyázz! Magas feszültség!

Hibás és/vagy tönkrement eszközök át kell adni az illetékes hulladékgyűjtő telepre. Akkumulátor, az olaj és hasonló anyagok dürfen nem a környezetbe jusson.

Védje nedvesség ellen

A csomagolást felállított helyzetben tartsa

Biztonsági Tudnivalók

FIGYELMEZTETÉS

Olvasson el minden biztonsági útmutatást és utasítást, a mellékelt brosúrában találhatókat is.

A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat.

A gép üzemeltetése alatt idegen személyeket, gyerekeket és állatokat, tartson a géptől biztonságos távolságban. A minimális biztonsági távolság 5 m.

Munka közben viseljen megfelelő személyi védőeszközöket!

Viseljen hosszú nadrágot és megfelelő munkacipót! Tilos a gépet szandálban, vagy mezítláb kezelni.

Ha szükséges, viseljen védő munkakesztyűt! Kizárólag nappali világosságban, vagy megfelelő megvilágítás mellett szabad a géppel dolgozni.

A kaszálandó területet munka előtt gondosan vizsgálja át, s távolítson el minden olyan tárgyat, amit a fűnyíró elhajíthatna.

⚠️ Az üzemanyag nagy mértékben tüzveszélyes.

A benzint kizárólag e célnak megfelelő edényben szabad tárolni.

Az üzemanyagot kizárólag kinti környezetben szabad a gépbe tölteni. Tilos nyílt láng közelében, pl. égő cigarette.

Az üzemanyagot kizárólag a gép startolása előtt töltse a tartályba. Tilos a motor üzemeltetése közben eltávolítani a benzintartály kupakját, vagy üzemanyagot tölteni a gépbe, ha a motor forró.

Ügyeljen arra, hogy az üzemanyag ne folyjon ki. Az esetben, ha a benzin kiömlik, ne kapcsolja be a motort. A gépről távolítsa el a kiömlött benzint, s minden begyújtási kísérletet akadályozzon meg addig, ameddig az üzemanyag, a gép felszínéről, el nem párolog.

Első üzembe helyezés előtt, a motorba feltétlenül töltsön megfelelő mennyiségű motorolajat!

Minden üzembe helyezés előtt ellenőrizze az olaj állapotát. Szükség esetén a motorolajat feltétlenül töltse fel.

A gép használata előtt vizuálisan ellenőrizze a gépet esetleges megrongálódás, vagy a kések, tartó csavarok kopása és a fűnyíró gép szabályszerű összeszerelése szempontjából.

⚠️ Minden üzembe helyezés előtt ellenőrizze a csavaros és a toló csatlakozókat, szintén a biztonsági berendezéseket tartanak-e, helyesen be vannak-e szorítva, s a mozgó részek akadálymentes és könnyű futnak-e.

⚠️ Szigorúan tilos a gépre felszerelt védőberendezéseket leszerelni, kicserélni, nem a rendeltetésnek megfelelően használni, vagy más gyártóktól származó biztonsági berendezéseket használni.

⚠️ Tilos a berendezés használata az esetben, ha hibás, vagy a biztonsági berendezés meg van károsodva. A kopott és hibás alkatrészeket haladéktalanul cserélje ki.

A motort kizárólag az esetben kapcsolhatja be, ha kezei és a lábai a géptől biztonságos távolságban vannak.

Startolásnál tilos a fünyíró gépet oldalra dönteni.

Tilos a motor startolása az esetben, ha a kezelő személy a füszóró garat előtt áll.

Lejtókön ügyeljen arra, hogy teste biztonságos helyzetben legyen. Tilos a géppel meredek lejtókön dolgozni. Különösen óvatos legyen irányváltoztatáskor! Különösen óvatosnak kell lennie, ha a fünyíró gépet megfordítja, vagy ha saját maga felé húzza.

Az esetben, ha a fünyíró gépet ledönti (pl. szállítás közben), vagy felemeli, hogy áthaladhasson a fü nélküli területen, vagy a fünyíró gépet arra a területre viszi, ahol füvet fog vele nyírni, vagy már eltávozik onnan, a késeket mindig kapcsolja ki, s várjon, hogy megálljanak.

Az esetben, ha idegen tárgyakba ütközik, vagy a gép vibrálni kezd, azonnal kapcsolja ki és távolítsa el a gyújtógyertya dugaszát. Ellenőrizze, nincs-e a gép megrongálódva, szükség esetén a hibákat távolítsa el.

A munka befejeztével a gépet azonnal kapcsolja ki.

A kikapcsolást követően ne helyezze azonnal a gépet zárt helyiségbe, hanem várjon, míg teljesen kihül.

Tilos a gépet teli benzintartállyal olyan zárt helyiségben tárolni, ahol a benzinpára nyílt lánggal, vagy szikrákkal kerülhet kapcsolatba!

Hosszabb idei tárolás esetén feltétlenül ürítse ki a benzintartályt!

A hibás kipufogócsövet feltétlenül cserélje ki.

Tilos megváltoztatni a motor reguláris beállítását, vagy a motort túltekerni!

Karbantartás

A motoron végzendő munkák előtt kapcsolja ki a motort és távolítsa el a gyújtógyertya dugaszát. Várjon, míg a gép forgó részei Inak, s a berendezés teljesen kihül!

A gépet, elsősorban a tartályt és a motort, mindig tartsa tisztán! A füszóró garatot és a burkolatot rendszeresen tisztítsa!

A gép mozgó részeit kenje be olyan olajjal, mely nincs káros hatással a környezetre!

Rendszeresen ellenőrizze a fügyűjtő kosarat kopás és elavulás szempontjából!

A javítást bízza kvalifi kált szakemberre.

Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon!

Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet.

jótállás

A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot.

A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása. A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás.

Szervíz

Vannak kérdései? Reklamáció? Szüksége van pótalkatrészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identifi kálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén. Hogy mindig kéznél legyenek, kérem, jegyezze fel az lábbiakban.

Gyártási szám:

Megrendelési szám

Gyártási év:

Gépszemle és karbantartási terv

Rendszeres karbantartási időközök		Minden üzembe- helyezés előtt	Havonta 3 Hóna- ponként		6 Hóna- ponként	12 Hóna- ponként	24 Hóna- ponként
			5 Munkaórák	25 Munkaórák	50 Munkaórák	100 Munkaórák	250 Munkaórák
Motorolaj (10W-40)	Ellenőrzés	√
	Csere		√		√
Levegőszűrő	Ellenőrzés	√
	Csere				√
Gyújtó- gyertya kulcs	Ellenőrzés Tisztítsa ki					√
	Csere						√

Az illetékes karbantartást a megadott hónapban végezze, vagy az előírt munkaórák eltelte után - attól függően, melyik múlik el hamarabb!

Üzemzavarok kikeresése

Üzemzavar	Okok	Utasítás
A motor nem startol	Nem nyomta le a Start-Stop kart Nyomja le a Start-Stop kart!
	Primér szivattyú nem használta A primér szivattyút nyomja le
	Elégtelen üzemanyag Töltse fel az üzemanyagot!
	Túlságosan hosszú bowden kábel A haranganya segítségével állítsa be a bowden kábel hosszát!
	Nem megfelelő üzemanyag, raktározás az üzemanyagtartály kiürítése nélkül, nem megfelelő benzin	Ürítse ki az üzemanyagtartályt és a karburátort! Tankoljon a gépbe friss benzint!
	Szennyezett gyújtógyertya(az elektró-dokon szénmaradékok), s az elektródok távolsága túlságosan nagy.	A gyertyát tisztítsa ki, ellenőrizze a gyer-tya hőértékét, a gyertyát szükség esetén cserélje ki, s állítsa be az elektródok távolságát 0,6-0,8mm-re.
	A gyújtógyertya a benzintól (túlszíva-tott motor) nedves	A gyújtógyertyát szárítsa ki, majd szerelje vissza!
Nem gyűjti a füvet. Bedugult a csatorna		Tisztítsa ki a kivezető csatornát!
		Ürítse ki a fügyűjtő kosarat!
		Kizárólag száraz időben kaszáljon!

Tehnični podatki

Kosilnice za travo....515 4 IN 1....515 BS 4 IN 1

Azonossági nyilatkozat EU

Ezzel kijelentjük mi, a hogy a lentiekben megjelölt gépipari termék, koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelményeinek. A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényességét veszti.

Izjava o ustreznosti EU

S tem izjavljamo, da koncepcija in zgradba spodaj navedenih naprav v izvedbah, ki jih uvajamo na trg, odgovarja pristojnim osnovnim zahtevam smernic EU za varnost in higieno. V primeru spremembe naprave, o kateri se niste posvetovali z nami, ta izjava izgubi svojo veljavnost.

Izjava o sukladnosti EU
