515 Big Wheeler - Kosilnica GUDE - Brezplačna navodila za uporabo

Vrsta izdelka	Ročna valjčna kosilnica
Znamka	Güde
Model	515 Big Wheeler
Širina košnje	40 cm
Nastavljiva višina košnje	Da, od 12 do 42 mm
Število nožev	5 spiralnih nožev
Pogon	Ročno (potiskanje)
Teža	9,5 kg
Mere (D × Š × V)	110 × 45 × 40 cm
Material okvirja	Lakirano jeklo
Kolesa	Velika gumijasta kolesa (28 cm)
Zbirna košara	Ni vključena
Priporočeno vzdrževanje	Čiščenje po vsaki uporabi, oljenje nožev
Raven hrupa	Nizka (pod 70 dB)
Garancija	2 leti
Nadomestni deli na voljo	Noži, kolesa, ročaj
Možnost popravila	Enostavno, standardno orodje
Uporaba	Srednje velike trate

Pogosto zastavljena vprašanja - 515 Big Wheeler GUDE

Kako nastaviti višino košnje na Güde 515 Big Wheeler?

Višino košnje nastavite z vrtenjem gumbov na straneh okvirja. Izberete lahko med 12 in 42 mm glede na vaše potrebe.

Ali je kosilnica dobavljena z zbirno košaro?

Ne, model Güde 515 Big Wheeler nima zbirne košare. Deluje v načinu mulčenja ali pa lahko uporabite dodatni komplet za zbiranje.

Kako vzdrževati nože kosilnice?

Po vsaki uporabi očistite nože s krtačo in nanesite tanek sloj olja, da preprečite rjo. Po potrebi enkrat letno nabrusite nože.

Ali lahko kosim mokro travo s to kosilnico?

Priporočljivo je, da ne kosite mokre trave, saj lahko zamaši nože in poškoduje kosilnico. Počakajte, da je trava suha, za čist rez.

Kakšna je širina košnje pri Güde 515 Big Wheeler?

Širina košnje je 40 cm, kar je idealno za srednje velike vrtove.

Kako shraniti kosilnico po uporabi?

Očistite kosilnico, jo temeljito posušite in shranite na suhem mestu, zaščitenem pred vlago. Ročaj je mogoče zložiti za kompaktno shranjevanje.

Ali je kosilnica primerna za nagnjena tla?

Primerna je za majhne klance, za večje naklone pa raje uporabite motorno kosilnico. Lahka teža (9,5 kg) olajša manevriranje.

Kako nabrusiti nože kosilnice?

Odstranite nože v skladu z navodili, uporabite brusni kamen ali fino pilo za ostrenje poševnine. Pred uporabo jih pravilno namestite.

Kje najti nadomestne dele za Güde 515 Big Wheeler?

Nadomestni deli, kot so noži ali kolesa, so na voljo pri servisu Güde ali pri pooblaščenih prodajalcih. Pri naročilu uporabite številko modela.

Kakšna je točna številka modela te kosilnice?

Model je 515 Big Wheeler znamke Güde. Za vse zahteve glede delov ali pomoči se sklicujte na to številko.

NAVODILA ZA UPORABO 515 Big Wheeler GUDE

DE Mähanweisungen SI Napotki za košnjo

GB Cutting instructions HR Upute za sječenje

FR Consignes de tonte BG Инструкции за сечене

DE Reinigung / Wartung SI Čiščenje / Vzdrževanje

SI Nastavitev višine košnje

Sl Papirnati fi Iter očistite samo s tlačnim zrakom! Nikoli ne uporabljajte vode!

HR Filter od papira čistite samo komprimiranim zrakom! Nikad ne upotrebljavajte vodu!

Kataloška številka: 95385 95390

Dimenzije 1650 x 560 x 1000 mm 1650 x 560 x 1000 mm

Informacije o hrupnosti in vibracijah

Uporabljajte zaščito za sluh

Vrednost emisij, nastalih pri vibriranju a_n^2) 5,8 m/s ^2 5,8 m/s ^2

^1) Nihanje K=3 dB (A), ^2) Nihanje K=1,5 m/s ^2

Opozorilo: Dejanska ravan vibracij se lahko razlikuje glede na tip in način uporabe od parametrov, ki so navedeni v teh napotkih.

Nivo vibracij se lahko uporabi za medsebojno primerjavo električnih naprav.

Služi za približno presojo obremenitve z vibracijami.

Zaradi bolj natančnih rezultatov pri ugotavljanju obremenitev z vibracijami, je potrebno v času uporabe upoštevati tudi čas, kadar je naprava izklopljena oz. čas, kadar deluje, vendar se ne uporablja. To lahko občutno zniža stopnjo obremenitve z vibracijami v času uporabe naprave.

Določite dopolnilne varnostne ukrepe za zaščito uporabnika pred učinkom vibriranja kot npr.: tehnično vzdrževanje električnega orodja in naprav, skrb za pravilno tople roke, organiziranje delovnega procesa itd..

Uporabljajte napravo šele, ko natančno preberete in dojamete to navodilo za uporabo. Seznanite se

z nastavitvami in s pravilno uporabo naprave.

Upoštevajte varnostne napotke, ki so navedeni v tem navodilu. Obnašajte se odgovorno napram drugim osebam.

Uporabnik odgovarja za morebitne škode ali nevarnosti tretjih oseb.

Za morebitna vprašanja glede priključitve ali načina uporabe naprave, se obrnite na proizvajalca (ali na njegov servisni center).

Obseg dobave

1 Klin za mulčanje
2 Stranski izmet
3 Zbirni koš
4 Ključ za svečke
5 Stezniki vrvi
6 Kolesa
7 Vijaki
8 uporabite ploščo

Uporaba v skladu z namenom

Napravo lahko uporabljate le v naveden namen.

Proizvajalec ne odgovarja za škode in posledice, ki bi nastale zaradi neupoštevanja splošno veljavnih predpisov in določil v tem navodilu za uporabo.

⚠ Napravo uporabljajte samo na prostem, nikoli pa ne v zaprtih ali slabo prezračenih prostorih.

Kosilnice ne uporabljajte za košnjo grmovja, žive meje in gostega plevela, vzpenjalk ali trave na strehah oziroma v balkonskih cvetličnih loncih. Razen tega je prepovedana uporaba za drobljenje kosov lesa in žive meje in niti za ravnanje zemlje.

Zahteve, ki jih mora spolnjevati uporabnik

Uporabnik je pred uporabo naprave dolžan natančno prebrati navodilo za uporabo.

Naprava ni namenjena za uporabo osebam (in otrokom) z omejenimi psihofi zičnimi sposobnostmi ali brez ustreznih izkušenj ali izobrazbe, v kolikor niso pod nadzorom izkušene odrasle osebe, ki odgovarja za njihovo varnost, ali će te osebe ne dobijo napotka o načinu uporabe te naprave.

Izobrazba: Za uporabo ni potrebna nobena posebna izobrazba, razen strokovnih napotkov v zvezi z uporabo naprave.

Minimalna starost: Mladoletniki lahko uporabljajo napravo, ko dopolnijo 16. leto starosti. Izjema so mla-doletniki, ki se kot vajenci udeležijo del z namenom, da se naučijo pravilne uporabe; morajo pa biti pod stalnim nadzorom učitelja.

Krajevni predpisi posameznih držav lahko različno določajo starostno mejo uporabnika.

Šolanje Glede pravilne uporabe se posvetujte z izkušeno osebo in natančno preberite navodilo za uporabo. Posebno šolanje zato ni potrebno.

Ukrepi v zasilnih primerih

⚠️ Nevarnost poškodb!

Nikoli ne vtikajte rok ali nog v bližino vrtečih se delov. Vedno imejte zadostno razdaljo od odprtin, ki mečejo ven.

⚠️ Nevarnost opeklin!

Določeni deli se pri delovanju zelo pregrevajo. Ne dotikajte se vročih delov kot npr. motor, blažilnik hrupa itd..

Poškodovani osebi začnite čimprej dajati ustrezno prvo pomoč in pokličite zdravnika specialista v najkrajšem možnem času. Zavarujte jo pred drugimi nevarnostmi in jo pomirite. Zaradi reševanja morebitnih nezgodnih situacij, mora biti na delovnem mestu vedno prisotna omarica ali škatla prve pomoči, v skladu z DIN 13164. Material, potreben za prvo pomoč, ki ga porabite, takoj dopolnite z novim. Če potrebujete strokovno pomoč, izpolnite prosim sledeče podatke:

1. Kraj nezgode
2. Vrsta nezgode
3. Število ranjenih oseb
4. Vrsta poškodbe

Simboli

Opozorilo!

Preberite navodilo za uporabo!

Uporabljajte zaščito za sluh Uporabljajte zaščitna očala!

Previdno – vroča površina! Nevarnost opeklin!

Zavarujte se pred odbitimi in letečimi predmeti

Varnostna razdalja oseb! Poskrbite, da v delovnem prostoru stroja nihče ne stoji.

Pred vsakim poseganjem v stroj vedno izklopite motor in snemite priključek na svečki!

Medtem ko deluje, upoštevajte varnostno razdaljo od rezila.

Pozor, nevarnost zatikanja!

Nevarnost eksplozije Gorivo dolivajte le, kadar je naprava izklopljena.

Nevarnost zastrupitve! Napravo uporabljajte samo na prostem, nikoli pa ne v zaprtih ali slabo prezračenih prostorih.

Kajenje in uporaba odprtega ognja sta prepovedana.

Otroci in tuje osebe naj bodo varno oddaljene od naprave.

Naprave ne izpostavljajte na dežju in je ne uporabljajte v vlažnem ali mokrem okolju.

Uporabljajte varnostne čevlje z zaščito proti vrezninam, nedrsečim podplatom in z jeklenim sprednjim delom čevlja!

Pozor: vroča površina!

Opozorilo pred nevarnostjo električnega udara!

Poškodovane in/ali dotrajane naprave oddajte v surovino ali na ustrezno mesto. Baterije, olja in podobnih snovi dürfen ne vstopijo v okolje.

Zavarujte pred vlago.

Ovitek mora stati navpično.

Varnostni Napotki

OPOZORILO

Preberite vsa varnostna opozorila in navodila, tudi tista v priloženi brošuri. Napake zaradi neupoštevanja spodaj navedenih opozoril in napotil lahko povzročijo električni udar, požar in/ali težke telesne poškodbe. Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.

Poskrbite, da se med uporabo naprave otroci in tudi vse druge osebe ter živali zadržujejo v varni razdalji. Najmanjša varna razdalja znaša 5 m.

Uporabljajte osebna zaščitna sredstva.

Nosite trdno obutev in dolge hlače. Naprave nikoli ne uporabljajte, ko ste bosi oziroma obuti v lahko obutev (sandale).

Če je to potrebno, uporabljajte zaščitne rokavice.

Napravo uporabljajte samo podnevi ali pa pri dobri umetni svetlobi.

Preverite teren, na katerem se bo uporabljala naprava in odstranite vse predmete, ki so zataknjeni ali pa odvrženi.

⚠️ Bencin je zelo vnetljiva tekočina.

Gorivo shranjujte samo v ustreznih posodah.

Napravo lahko polnite z gorivom samo na prostem in ne v bližini odprtega ognja oziroma prižganih cigaret.

Gorivo dolijte še preden vključite napravo. Naprave ne smete polniti z gorivom oziroma odpirati pokrova rezervoarja, dokler motor teče oziroma dokler je še vroč.

Poskrbite, da gorivo ne preteče čez rob. Če gorivo preteče čez rob, ne smete zagnati motorja. Očistite onesnaženo mesto na napravi in preprečite kakršenkoli poskus zagona motorja dokler ne bi izhlapeli hlapi goriva.

Pred prvim zagonom je potrebno, da motor brezpo- gojno napolnite z motornim oljem.

Pred vsako uvedbo naprave v pogon preverite stanje olja. Oziroma dopolnite motorno olje.

Pred uporabo naprave jo vedno vizualno preverite, da bi ugotovili, ali ni poškodovana, s posebnim poudarkom na kontrolo rezilnega orodja, pritrdilnih delov in celotne rezilne enote nasploh.

Pred vsakim zagonom preverite vse vijačne in zatične zveze, kot tudi zaščitne naprave z vidika trdnosti, pravilne pritrditve in nemotenega teka vseh gibljivih delov.

⚠ Snemanje, spreminjanje ali dodajanje drugih varnostnih naprav, ki se oziroma naj bi se nahajale na napravi je strogo prepovedano, saj bi delovale v neskladju z njihovim namenom.

⚠ Naprave ne uporabljajte, v kolikor je poškodovana oz. će je poškodovan njen varnostni sistem. Obrabljene poškodovane dele zamenjajte z novimi.

Motor zaženite šele tedaj, ko stojite v varni razdalji od delujočih delov.

Ob zagonu naprave ne nagibajte preveč.

Stojte pravilno in v ravnotežju, predvsem v hribo-vitem terenu. Ne kosite na prestrmih pobočjih. Še posebej pazite, ko spreminjate smer delovanja na strmem pobočju.

V kolikor naletite na tujek ali naprava začne vibrirati, jo lahko izklopite in snamete priključek s svečke. Preverite, da naprava ni poškodovana. Morebitne škode popravite.

Napravo izklopite takoj, ko dokončate delo.

Naprave ne shranjujte v zaprte prostore neposredno po izklopu, počakajte da se ohladi na prostem.

Naprave s polnim rezervoarjem nikoli ne shranjujte v notranjih prostorih, kjer obstaja nevarnost eksplozije, samovžiga ali iskrenja zaradi stika z vnetljivimi snovmi.

Napravo shranjujte v zaprt prostor le z izpraznjenim rezervoarjem za gorivo.

Zamenjajte poškodovane blažilnike hrupa.

Ne spreminjajte običajne nastavitve motorja in ne uporabljajte ga v previsokih vrtljajih.

Vzdrževanje

Pred vsakim poseganjem v stroj vedno izklopite motor in snemite priključek na svečki! Počakajte, da se vsi gibljivi deli ve ustavijo in da se naprava ohladi.

Naprava, pa tudi rezervoar in motor morata biti vedno čista. Redno čistite tudi odprtino za izmet.

Vse premične dele naprave redno negujte z ekološkim oljem.

Le redno vzdrževana in dobro negovana naprava lahko zanesljivo služi svojemu namenu. Nezadostno ali neredno vzdrževanje in nega lahko povzroči nepričakovane nezgode ali poškodbe.

Garancija

Garancija velja le za tovarniške napake oz. napake, nastale na materialih, iz katerih je naprava izdelana. Če zahtevate popravila v okviru garancije vedno priložite veljaven račun, ki mora vsebovati datum prodaje in podpis prodajalca.

Garancija ne velja, v kolikor napravo uporablja oseba, ki ni strokovno usposobljena, ali će do okvare pride zaradi nestrokovnega posega v napravo ali stika s tujki. Neupoštevanje navodil za uporabo in montažo ter obraba naprave tekom normalne uporabe prav tako ne sodi v sklop garancije.

Servis

Ali imate tehnična vprašanja? Reklamacijo? Ali potrebujete rezervne dele ali nova navodila za uporabo? Na naši spletni strani www.guede.com Vam bomo v oddelku Servis hitro pomagali. Prosimo, pomagajte nam, da bomo lahko mi pomagali vam. Da lahko Vašo napravo v primeru reklamiranja identifi ciramo, prosimo, da nam pošljete serijsko številko, št. naročila in leto izdelave. Vse navedene podatke boste našli na tipski etiketi. Da imate vse navedene informacije pri roki, jih prosim vnesite tu

Serijska številka:

Kataloška številka:

Leto izdelave:

Plan nadziranja in vzdrževanja

Redno vzdrževanje Pred vsa-		ko uvedbo v pogon	Vsak mesec	Čez 3 mesecev	Čez 6 mesecev	Čez 12 mesecev	Čez 24 mesecev
			5 Obratovalna ura	25 Obrato-valna ura	50 Obrato-valna ura	100 Ob-ratovalna ura	250 Ob-ratovalna ura
Motorno olje (10W-40)	Kontrola	√
	Zamenjava		√		√
Zračni filter	Kontrola	√
	Zamenjava				√
Vžigalna svečka	Kontrola Očistite					√
	Zamenjava						√

Ustrezno vzdrževanje v določenem mescu ali po izteku navedenih delovnih ur – odvisno od okoliščine, do katere pride prej

Morebitne okvare

Okvara	Vzrok	Ukrepi
Motor ne vžge	Niste pritisnili ročice za Start-Stop Pritisnite na gumb Start-Stop
	Črpalka Primer niste uporabili Črpalka Primer pritisnite nanjo
	Premalo goriva Dolijte gorivo.
	Vžigalna vrvica je predloga Vžigalno vrv nastavite z matico.
	neustrezno gorivo, shranjevanje brez praznjenja rezervoarja za gorivo, napačna vrsta goriva	Izpustite rezervoar za gorivo in uplinjač. Dolijte sveže gorivo.
	Svečka je umazana (na elektrodah so ostanki ogljika) elektrode so med seboj preveč oddaljene	Svečko očistite, preverite njeno toplotno vrednost oz. jo zamenjajte, ali nastavite na 0,6-0,8 mm
	Svečka je mokra od bencina (v motorju je preveč goriva).	Vžigalno svečko vrnite na svoje mesto.
Naprava ne pobira trave.	Odvod je zamašenKošara je polnaTrava je preveč mokra	Očistite prostor za odvajanje trave Izpraznite košaro.kosite ob suhem vremenu!

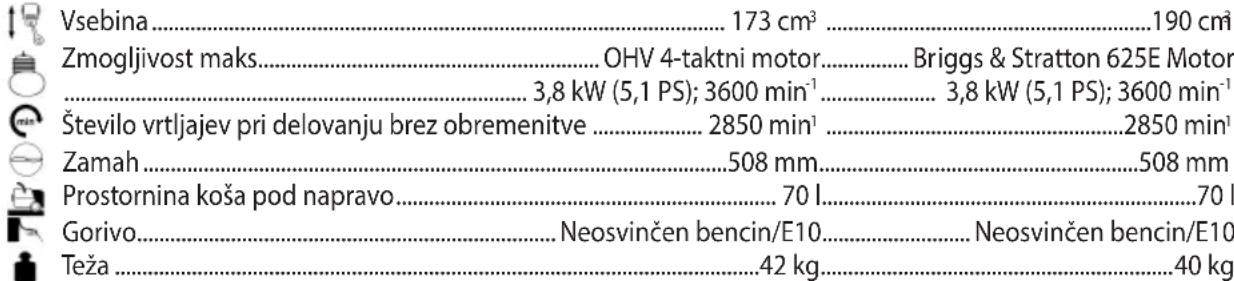

Tehnički podaci

Benzinske kosilice za travu....515 4 IN 1....515 BS 4 IN 1

Br. za narudžbu....95385....95390

Obujam.... 173 cm³ .... 190 cm³

Maksimalna snaga.... OHV 4-taktni motor.... Briggs & Stratton 625E Motor .... 3,8 kW (5,1 PS); 3600 min ^-1 .... 3,8 kW (5,1 PS); 3600 min ^-1

Broj okretaja praznog hoda 2850 min ^1 2850 min ^1

Širina rada....508 mm....508 mm

Sadržaj sabirnog koša....70 l....70 l

Dimenzije 1650 x 560 x 1000 mm 1650 x 560 x 1000 mm
