Márka	Metabo
Modell	BS 18 LTX-X3 Quick
Termék típusa	Akkus fúró-csavarozó
Névleges feszültség	18 V
Akkumulátor típusa	Li-Ion
Sebességfokozatok száma	2
Üresjárati fordulatszám (1. sebesség)	0 - 500 ford/perc
Üresjárati fordulatszám (2. sebesség)	0 - 1900 ford/perc
Maximális nyomaték	50 Nm
Tokmány típusa	Kulcs nélküli (Quick)
Fúrási kapacitás (fában)	65 mm
Fúrási kapacitás (acélban)	13 mm
Csavarozási kapacitás	10 mm
Súly (akkumulátor nélkül)	1,4 kg
Méretek (H x Sz x M)	215 x 70 x 215 mm
Védelmi rendszer	Metabo Safety (MSD)
Ütvefúrás funkció	Nem
Elektronikus fordulatszám-szabályozó	Igen
Motorfék	Igen
LED világítás	Igen
Töltő típusa	Gyorstöltő (nem tartozék)
Karbantartás	Tisztítsa száraz ruhával; ne használjon agresszív tisztítószereket
Gyártói garancia	2 év

Gyakran ismételt kérdések - BS 18 LTX-X3 Quick METABO

Milyen típusú akkumulátort használ a Metabo BS 18 LTX-X3 Quick ?

Ez a fúró 18 V-os Li-Ion akkumulátorokat használ, amelyek kompatibilisek a Metabo 18 V rendszerrel, például a LiHD vagy Li-Power sorozattal.

Hogyan kell cserélni a kulcs nélküli tokmányt?

Forgassa el a tokmánygyűrűt az óramutató járásával ellentétes irányba a pofák nyitásához, helyezze be a szerszámot, majd az óramutató járásával megegyező irányba fordítva húzza meg. Nincs szükség kulcsra.

Állítható a sebesség?

Igen, a fúró elektronikus fordulatszám-szabályozóval rendelkezik a ravaszban, amely lehetővé teszi a sebesség fokozatos beállítását. Ezenkívül egy mechanikus választó két sebességtartományt kínál.

Hogyan kell tisztítani a készüléket?

Húzza ki az akkumulátort, és tisztítsa meg a házat puha, száraz ruhával. Ne használjon vegyszereket vagy vizet. A szellőzőnyílásokat kefével lehet portalanítani.

Mekkora a maximális fúrási kapacitás fában?

A maximális fúrási kapacitás fában 65 mm fafúrókkal. Acél esetében 13 mm.

Rendelkezik a fúró motorfékkel?

Igen, a motorfék gyorsan leállítja a tokmányt, amint elengedi a ravaszt, javítva a biztonságot és a pontosságot.

Mit tegyek, ha a tokmány már nem szorít?

Ellenőrizze, hogy a tokmány pofái tiszták és nem kopottak-e. Ha a probléma továbbra is fennáll, előfordulhat, hogy ki kell cserélni a tokmányt. Lépjen kapcsolatba a Metabo vevőszolgálatával.

Használhatok ütvefúrószárakat ezzel a modellel?

Nem, a BS 18 LTX-X3 Quick egy ütvefúrás nélküli fúró-csavarozó. Fúráshoz falazatban használjon ütvefúrós modellt vagy kalapácsos fúrót.

Hogyan lehet megváltoztatni a forgásirányt?

Használja a ravasz felett található forgásirány-kapcsolót. Tolja balra az óramutató járásával megegyező irányú forgáshoz (csavarozás), vagy jobbra az óramutató járásával ellentétes irányú forgáshoz (kicsavarozás).

Hol találok alkatrészeket?

Az alkatrészek beszerezhetők a Metabo hivatalos forgalmazóinál vagy a Metabo weboldalán. Az alkatrészek azonosításához használja a BS 18 LTX-X3 Quick modellszámot.

HASZNÁLATI ÚTMUTATÓ BS 18 LTX-X3 Quick METABO

Eredeti üzemeltetési útmutató

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában igazoljuk, hogy ez a termék mindenben megfelel a 3. oldalon felsorolt szabványokban és irányelvekben foglalt követelményeknek.

2. Rendeltetésszerű használat

Az akkus fúrócsavarozó fúrásra, csavarozásra és menetfúrásra, valamint (kiviteltöl függően) ütvefúrásra alkalmas.

A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3. Általános biztonsági szabályok

Saját testi épsége és elektromos kéziszerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegrészekben foglaltakat!

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a használati utasítást.

FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A bizton-

sági tudnivalók és utasítások betartásának elmulasztása elektromos áramütést, tüzet és/vagy súlyos személyi sérüléseket okozhat.

Kérjük, gondosan őrizze meg valamennyi biztonsági útmutatót és előírást a jövőben.

Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.

4. Különleges biztonsági szabályok

Az ütvefúrógép (SB... jelölésű gépek) használatakor viseljen fülvédőt. A zajhatás halláskárosodást okozhat.

Használja a készülékkel kapott kiegészítő fogantyút (kiviteltől függő). A gép feletti uralom elvesztése sérüléshez vezethet.

A gépet a szigetelt markolatnál fogva tartsa meg, ha olyan munkálatokat végez, melyeknél a betétszerszám rejtett elektromos vezetékbe vághat. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat.

Győződjön meg róla (pl. fémdetektor segítségével), hogy a megmunkálandó felületben, nincsen áram-, víz- vagy gázvezeték.

Óvja az akkuegységet a nedvességtől!

Ne tegye ki az akkuegységet tüz hatásának!

Sérült vagy deformálódott akkuegységet ne áljon!

Az akkuegységet ne nyissa fel!

Az akkuegység érintkezöit ne érintse meg, és ne zárja rövidre!

A hibás Li-ionos akkuegységből enyhén savas, tűzveszélyes folyadék folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le bö vízzel. Ha az akkumulátorfolyadék a be kerül, tiszta vízzel mossa ki, és ektalanul vesse alá magát orvosi kezelésnek!

Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki, és/vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja.

Bízonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, fakonzerváló szerekkel) együtt.

Azbesztartalmú anyagokat csak szakembereknek szabad megmunkálniuk.

- Alkalmazzon lehetőleg porelszívást.

- Gondoskodjon a munkahely jó szellőzéséről.

- Javasoljuk, hogy viseljen P2 szűrőosztályba tartozó légzésvédő álarcot.

Vegye figyelembe a megmunkálandó anyagokra vonatkozóan az Önök országában érvényes előírásokat.

Biztosítsa a munkadarabot megcsúszás ellen, pl. befogó szerkezet segítségével.

LED-lámpa (12): a LED-sugárzásba ne nézzen közvetlenül optikai műszerekkel, LED osztály 1M, DIN EN 60825-1: 2003 szerint besorolva, hullámhossz: 400-700 nm; 300 μs.

5. Áttekintés

Lásd a 2. oldalt.

1 Pótfogantyú

2 Gyorsbefogó fúrótokmány

3 Tolókapcsoló (fúrás/ütvefúrás) *

4 Tolókapcsoló (forgatónyomaték korlátozás, fúrás)

5 K a p c(1s/2ofolkózat) - a gép mindkét oldalán

6 Forgásirányváltó kapcsoló (forgásirány beállítása, szállítási biztosító) - a gép mindkét oldalán

7 Nyomógomb az akkuegység kireteszeléséhez

8 A kapacitáskijelző nyomógombja

9 Kapacitás- és figyelmeztető kijelző

10 Akkuegység

11 Az impulzus funkció gombja *

12 LED-lámpa

13 Kapcsolóbillentyű

* kiviteltöl függő

6. Üzembe helyezés

6.1 A pótfogantyú (1) szerelése (kiviteltől függő)

Biztonsági okokból mindig használja a géppel szállított kiegészítő fogantyút.

A kiegészítő fogantyú (1) balra forgatásával nyissa ki a szorítógyűrűt. Helyezze fel a kiegészítő fogantyút a gép rögzítőnyakára. A feladatnak megfelelő szögben húzza meg erősen a kiegészítő fogantyút.

7. Használat

7.1 A gép többfunkciós felügyeleti rendszere

Ha a gép önműködően kikapcsol, akkor az elektronika aktiválta az önvédő üzemmódot.

Egy figyelmeztető jelzés (állandó csipogó hang) hallható. Ez max. 30 másodperc múlva, vagy a kapcsolóbillentyű (13) elengedése után abbamarad.

A védelmi funkció ellenére bizonyos alkalmazásoknál túlterhelés, és ennek következmé- ént a gép károsodása léphet fel.

Okok és elhárítás:

1. Az akkuegység majdnem lemerült (Az elektronika védi az akkuegységet a mélylemerülés okozta károkkal szemben). Ha valamelyik LED (9) villog, akkor az akkuegység majdnem lemerült. Esetleg nyomja meg a (8) gombot és ellenőrizze a töltési állapotot a LED-ekkel (9). Ha az akkuegység majdnem lemerült, akkor azt ismét fel kell tölteni!

2. A gép hosszan tartó túlterhelése hőmérséklet- kikapcsoláshoz vezet.

Hagyja kihülni a gépet vagy az akkuegységet. Megjegyzés: Ha az akkuegység nagyon meleg, akkor a lehütés gyorsabban lehetséges az „AIR COOLED“ léghütéses töltöberendezéssel. Megjegyzés: A gép gyorsabban lehül, ha üresjáratban járatja.

1. Túl nagy áramerősségnél (amilyen pl. egy hosszabb ideig tartó elakadásnál fellép) a gép kikapcsol.

A gépet a kapcsolóbillentyűvel (13) ki kell kapcsolni. Azután a szokásos módon lehet tovább dolgozni. Kerülje el a további elakadást.

7.2 Akkuegység

Az akkuegységet (10) használat előtt fel kell tölteni.

Az akkuegységet teljesítménycsökkenéskor töltse fel újra.

Az Li-Power lítium-ionos akkuegységek rendelkeznek kapacitás- és figyelmeztető kijelzővel: (9)

- Nyomja meg a (8) gombot, és a töltési szintet kijelzik a LED-ek.

- Ha valamelyik LED villog, akkor az akkuegység majdnem teljesen lemerült, és újra fel kell tölteni.

7.3 Az akkuegység kivétele, behelyezése Kivétel:

Nyomja meg az akkuegység-kireteszelő gombot (7) és az akkuegységet (10) előrefelé húzza ki.

Behelyezés:

Az akkuegységet (10) tolja fel bekattanásig.

7.4 Forgásirány, szállítás céljára szolgáló biztosító (bekapcsolásgátló) beállítása

Müködtesse a forgásirányváltó kapcsolót (6).

Lásd a 2. oldalt.

R = jobbra forgás

L = balra forgás

0 = középállás: a szállítási biztosító (bekapcsolásgátló) bekapcsolva

7.5 Hajtómüfokozat megválasztása

A kapcsolót (5) álló motornál működtesse! Amennyiben a kapcsolót (5) nem lehet ütközésig elforgatni, akkor kissé nyomja be a kapcsolóbillentyút (13), hogy a motor lassan forogjon. Ezáltal a kapcsoló (5) könnyen elforgatható ütközésig.

Müködtesse a kapcsolót (5) (a gépen balra vagy jobbra).

1. fokozat beállítva (alacsony fordulatszám), különösen nagy forgatónyomaték)

1. fokozat beállítva (nagy fordulatszám)

7.6 A forgatónyomaték korlátozás beállítása

Müködtesse a tolókapcsolót (4).

1... = forgatónyomaték beállítva (forgatónyomaték korlátozással történő munkavégzéshez)

Megjegyzés: A választott sebességfokozatnak megfelelően különféle forgatónyomatékok állíthatók be! A 2. fokozatban 1,5-töl 3,5 Nm-ig és az 1. fokozatban 3,5-töl 12,5 Nm-ig.

Megjegyzés: A beállított forgatónyomaték elérése után a tengelykapcsoló kattogó hangot hallat és a gép kikapcsol.

= fúrási fokozat beállítva - nincs forgatónyomaték korlátozás (a max. forgatónyomatékhoz)

7.7 A fúrás, ütvefúrás beállítása (kiviteltől függő)

Müködtesse a tolókapcsolót (3).

= Ütvefúrás beállítva Megjegyzés: ütvefúrásnál nagy fordulatszámmal dolgozzon.

= Ütvefúrás nélküli fúrás beállítva

MAGYARhu

7.8 Az impulzus funkció bekapcsolása (kiviteltöl függő)

Ne dolgozzon sokáig a bekapcsolt impulzusfunkcióval! (A motor túlmelegedhet.)

Az impulzus funkció be- vagy kikapcsolásához nyomja meg a (11) gombot.

Ha az impulzus funkció be van kapcsolva, a (11)gomb villog.

Megjegyzés: Ha a gép kb. 5 percre ki van kapcsolva, az impulzus funkció önműködően kikapcsol, a (11) gomb villogása kialszik.

7.9 Be- és kikapcsolás, fordulatszám beállítása

Bekapcsolás, fordulatszám: Nyomja meg a kapcsolóbillentyút (13). A fordulatszámot a kapcsológombon a gomb benyomásával módosíthatja.

Kikapcsolás: engedje el a kapcsolóbillentyűt (13). Információ: a gép kikapcsolásakor (a gyorsleállító miatt) fellépő zaj konstrukciós sajátosság, és a gép működésére és élettartamára nincs hatással.

7.10 LED-lámpa

Rosszul megvilágított helyeken történő munkavégzéshez. A LED-lámpa (12) bekapcsolt gép esetén világít.

7.11 Gyorsbefogó fúrótokmány nyitása, megszorítása

A fúrótokmány kinyitása

Fordítsa el a hüvelyt (2) az „AUF, RELEASE“ irányba.

A fúrótokmány kinyitása után esetleg hallható (a működés okozta) kerepelő hang megszűnik, ha visszafelé forgatja a hüvelyt. (2)

A szerszám befogása

• Nyissa ki a gyorsbefogó fúrótokmányt és helyezze be a szerszámot olyan mélyen, amennyire lehetséges.
• Forgassa el a hüvelyt (2) a "GRIP, ZU" (ZÁR) irányba addig, amíg legyőzi az érzékelhető mechanikai ellenállást.
• Figyelem! A fúrószerszám még nincs befogva! Az erőteljes forgatást addig folytassa (ezalatt "kattanásokat" kell hallania ), amíg a forgatás nem folytatható tovább - a szerszám csak ekkor van biztonságosan befogva.

7.12 Fúrótokmány Quick gyorscserélő rendszerrel (a BS 18 LTX Quick esetében)

Leszerelés: tolja előre a reteszelőgyűrűt (a) és húzza le előre a fúrótokmányt (b).

Felszerelés: tolja előre a reteszelőgyűrűt és tolja fel ütközésig a fúrótokmányt a fúrótengelyre.

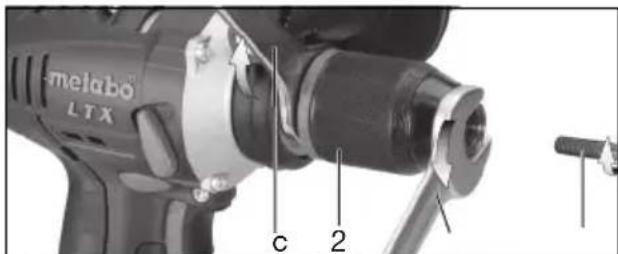

7.13 A fúrótokmány lecsavarása

(a BS 14.4 LTX Impuls, BS 18 LTX, BS 18 LTX Impuls, SB 14.4 LTX Impuls, SB 18 LTX, SB 18 LTX Impuls esetében)

• Nyissa ki a gyorsbefogó fúrótokmányt.
• Csavarja ki az (a) csavart (vigyázat: balmenet!).
• Az orsót fogja meg a (c) villáskulccsal és a gyorsbefogó-fúrótokmányt (2) a (b) villáskulccsal csavarja le.
  A felcsavarozás értelemszerűen fordított sorrendben történik.

8. Karbantartás, tisztítás

Esetenként tartsa a gépet a gyorsbefogó fúrótokmánnyal lefelé és csavarja a hüvelyt teljesen a „GRIP, ZU“ irányba, majd teljesen az „AUF, RELEASE“ irányba. Az összegyült por kihullik a gyorsbefogó fúrótokmányból.

9. Néhány jó tanács és gyakorlati fogás

Fúrás

• E I s ősorban a 2. sebességfokozatban (magas fordulatszámon).
• Acél, alumínium vagy csempe pontozó nélküli előfúrásához kapcsolja be az impulzus funkciót (kiviteltől függően).
• Csempe és más rideg anyagok ütés nélküli fúrása (kiviteltöl függő).
• Ha mélyre kell fúrnia, időről-időre húzza ki a fúrót a furatból, hogy eltávolítsa a fúrási port vagy a forgácsot.

Csavarozás

- Kiváltképpen 1. fokozatban (alacsony fordulatszám) és forgatónyomaték korlátozással.

• Deformált csavarfejjel fába történő csavarozáshoz kapcsolja be az impulzus funkciót (kiviteltől függő).
• Kapcsolja be az impulzus funkciót, ha csavarozásnál a legnagyobb forgatónyomatékra van szükség (kiviteltől függő).
• Csavarbehajtáshoz a fúrótokmányt le lehet venni. Helyezze be a csavarozó-bitet közvetlenül a csavarorsó imbuszába.

A BS 18 LTX Quick esetében a csavarozófej mágnesesen rögzül. Más gépeknél bitszorítóhüvelyt kell használni. (A felhelyezett bitszorítóhüvely (tartozék, rendelési száma: 6.31281) megtartja a csavarhúzó-bitet.)

Menetfúrás

• Olajozza meg kissé a menetfúrót.
• Válássza az 1. fokozatot (alacsony fordulatszám).
• Állítsa be a forgatónyomaték korlátozást.

10. Tartozékok

Csak eredeti Metabo tartozékokat használjon. Lásd a 4. oldalt.

Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak.

A Ak k u t ö l t ö
B Kü lön bö z ö kapacitású akkuegységek Csak olyan akkuegységet vásároljon, amelynek feszültsége megfelelő az elektromos kéziszerszám számára.
C Szorítógy ürű bittartóval A szorítógyűrűt tolja fel elölről a gép befogónyakára (adott esetben a pótfogantyút (1) távolítsa el) és nyomja össze bekattanásig.
D Bit befogó
E Fúrótokmány Quick gyorscserélő rendszerrel
F Betéttartó Quick gyorscserélő rendszerrel
G Szögcsavarozó elötét Quick gyorscserélő rendszerrel

A teljes tartozékprogramhoz lásd: www.metabo.com vagy a fökatalógust.

11. Javítás

Elektromos kéziszerszámot csak villamos szakember javíthat!

A javításra szoruló Metabo elektromos kéziszerszámokkal kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja.

A pótalkatrészek listája letölthető a www.metabo.com oldalról.

12. Környezetvédelem

Kövesse a helyi előírásokat a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanításával és újrahasznosításával kapcsolatban.

Az akkuegységet ne dobja a háztartási szemétbe! Juttassa vissza a sérült vagy elhasználódott akku-egységet a Metabo kereskedőknek!

Az akkuegységet ne dobja vízbe!

Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását.

Működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal).

13. Műszaki adatok

Az adatok értelmezését lásd a 3. oldalon.

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

U = Az akkuegység feszültsége

n₀ =Uresjáratí fordulatszám

Meghúzási nyomaték csavarozás során:

M₁ =puha csavarozási eset (fa)

M₂ =impulzusmomentum

M₃^- =kemény csavarozási eset (fém)

M₄ =meghúzási nyomaték beállítható

Max. fúrószár-átmérő:

D_{1\ max} = acélban

D₂ = puhafában

D₃ = betonban

s = max. ütésszám

m =súly (a legkisebb akkuegységgel)

G = tengelymenet

D_max = fúrótokmány befogási átmérő

Eredő rezgés (a három különböző irányú rezgés vektoriális összegének) meghatározása az EN 60745 szerint:

a_{h, ID} =Rezgés-kibocsátási érték (ütvefúrás betonba)

a_h,D =Rezgéskibocsátási érték (fúrás fémbe)

a_{h, s} =Rezgéskibocsátási érték (csavarozás ütés nélkül)

K_n,... =Bizonytalanság (rezgés)

Az ezen utasításokban megadott rezgésszintet az EN 60745 szabványban rögzített mérési eljárásnak megfelelően mérték, és felhasználható az elektromos kéziszerszámok egymással való összehasonlítására. Alkalmas a vibrációs terhelés előzetes becslésére is.

A megadott rezgésszint az elektromos kéziszerszám legfontosabb alkalmazásait reprezentálja. Ha azonban ezt az elektromos szerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem elegendő karbantartási háttérrel használják, akkor a rezgésszint eltérő lehet. Ez az egész munkaidőre vonatkozó vibrációs terhelést lényegesen megnövelheti.

A vibrációs terhelés pontos becsléséhez azokat az időket is figyelembe kell venni, amikor a készülék ki van kapcsolva, vagy bár működik, de ténylegesen nem dolgoznak vele. Ez az egész munkaidőre vonatkozó vibrációs terhelést lényegesen megnövelheti.

MAGYARhu

Vezessen be kiegészítő biztonsági intézkedéseket a rezgések hatása ellen a kezelő védelme érdekében, mint pl. az elektromos kéziszerszám és az alkalmazott szerszámok karbantartása, a kezek melegen tartása, a munkafolyamatok szervezése.

Jellemző A-osztályú zajszint:

L_pA =hangnyomásszint

L_WA = hangteljesítményszint

K_pA , K_WA= bizonytalanság (hangszint)

Munka közben a zajszint a 80 dB(A)-t túllépheti.

Hordjon zajtompító fülvédőt!

A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg.

A fenti adatoknak türése van (a mindenkor érvényben levő szabványoknak megfelelően).
