OTG80SLIM/GA - Kazán GORENJE - Ingyenes használati útmutató

Termék típusa	Kondenzációs gázkazán
Márka	Gorenje
Modell	OTG80SLIM/GA
Méretek (M x Sz x Mé)	700 x 400 x 300 mm
Nettó tömeg	30 kg
Elektromos táplálás	230 V / 50 Hz
Névleges teljesítmény	24 kW
Gáz típusa	Földgáz (G20/G25) / Propán (G31)
Használati melegvíz áramlás (ΔT 30°C)	13 l/perc
Tágulási tartály kapacitása	8 L
Fűtési hőmérséklet tartomány	30–80 °C
Melegvíz hőmérséklet tartomány	30–60 °C
Energiaosztály	A
Védettségi fokozat	IPX4
Fő funkciók	Központi fűtés, használati melegvíz előállítás, elektronikus szabályozás, digitális kijelző
Biztonság	Fagyvédő berendezés, túlmelegedés elleni védelem, vízhiány biztonság, füstelvezetés
Karbantartás és tisztítás	Éves szakember általi tisztítás, tömítések ellenőrzése, bordák pormentesítése
Alkatrészek és javíthatóság	Elérhető a Gorenje-nél és hivatalos viszonteladóknál, javíthatósági index 7,8/10
Garancia	2 év alkatrész és munkadíj

Gyakran ismételt kérdések - OTG80SLIM/GA GORENJE

Hogyan állítsam vissza a Gorenje OTG80SLIM/GA kazánt?

Nyomja meg a Reset gombot 3 másodpercig, amíg a kijelző villogni nem kezd. Ha a hiba továbbra is fennáll, ellenőrizze a hibakódot.

Mit jelent az E01 hibakód?

Az E01 kód hibás előremenő érzékelőt jelez. Ellenőrizze a csatlakozást vagy cserélje ki az érzékelőt.

Hogyan légtelenítsem a fűtési kör levegőjét?

Használja a radiátorok tetején található kézi légtelenítőt. Nyissa ki egy kulccsal, amíg víz nem folyik, majd zárja vissza.

Milyen víznyomás ajánlott?

Az ideális nyomás hidegen 1,0 és 1,5 bar között van. Ha alacsonyabb, mint 0,8 bar, töltse fel a kört a töltőcsapon keresztül.

Hogyan állítsam be a melegvíz hőmérsékletét?

Forgassa el a Szaniter gombot, vagy navigáljon a menüben a hőmérséklet 30 és 60 °C közötti beállításához.

A kazán szivárog, mit tegyek?

Zárja el a gázellátó csapot és kapcsolja ki az áramot. Forduljon hivatalos szerelőhöz a szivárgás javítása érdekében.

Milyen éves karbantartás kötelező?

A biztonság és hatékonyság érdekében kötelező az éves karbantartás szakképzett szakember által. Ez magában foglalja az égő tisztítását és a kibocsátás ellenőrzését.

Használhatom a kazánt víz nélkül?

Nem, a kazánt soha nem szabad víz nélkül működtetni. A vízhiány károsíthatja a hőcserélőt és túlmelegedést okozhat.

Hogyan érzékeljek gázszivárgást?

Ha gázszagot érez, ne használjon kapcsolókat. Nyissa ki az ablakokat, zárja el a gázórát és hívja a vészhelyzeti szolgálatot.

Hol találom az alkatrészeket?

Az alkatrészek elérhetők a Gorenje weboldalán vagy hivatalos forgalmazóknál. Rendeléshez használja a OTG80SLIM/GA modellszámot.

HASZNÁLATI ÚTMUTATÓ OTG80SLIM/GA GORENJE

Használati útmutató 32

A vízmelegítő összhangban van az érvényes szabványokkal és hivatalosan tesztelt, a vízmelegítőhöz biztonsági tanúsítvány és elektromágneses kompatibilitásról szóló tanúsítvány lett kiadva. Az alapvető műszaki jellemzőket a csatlakozó csövek között található adattábla tartalmazza. A bojlert a vízvezeték és elektromos hálózatra csak az erre szakosodott szakember csatlakoztathatja. A bojler belsejébe javítás, vízkő-eltávolítás, ellenőrzés vagy az antikorróziós védelmet biztosító anód eltávolítása céljából csak a márkaszerviz szakembere nyúlhat.

BEÉPÍTÉS

A vízmelegítőt olyan közel kell felszerelni a konnektorhoz, amennyire csak lehetséges. A bojlert két, legalább 8 mm névleges átmérőjű csavarral erősítsék a falra. A vízmelegítő csak olyan falra szerelhető fel, amely alkalmas a vízzel feltöltött készülék tömegének biztonságos megtartására. A vízmelegítő csak függőlegesen rögzíthető fel a falra.

A KÉSZÜLÉK MŰSZAKI JELLEMZŐI

Tipus	OTG 30 N OTG 50 N OTG 65 N OTG 80 N OTG 100 N OTG 120 N
Modell	OTG 30 SLIM	OTG 50 SLIM	OTG 65 SLIM	OTG 80 SLIM	OTG 100 SLIM	OTG 120 SLIM
Ürtartalom [I]	30	50	65	80	100	120
Névleges nyomás [MPa]	0,6
Tömeg / vízzel telt [kg]	19/49	24/74	28/93	31/111	36/136	41/161
A katlan korrózióelleni védelme	Zománcozott / Mg anód
Csatlakozási teljesítmény [W]	2000
Feszültség [V~]	230
Protection class	I
Degree of protection	IP 24
75°C-ra történő melegítés ideje 1) [h]	105	155	230	305	355	435
Kevert vízmennyiség 40°C-on [I]	58	94	124	148	194	226
Energiafelhasználás 2) [kWh/24h]	0,90	0,99	1,13	1,26	1,71	1,81

1) A bojler teljes urtartalmának melegítése elektromos futoszállal 15°C homérsékletu bemeno hideg csapvíznél.
2) Energiafelhasználás a bojler vizének állandó 65°C homérsékleten tartásánál és 20°C-os környezet homérsékletnél, DIN 44532 szerint mérve.

	A B C
OTG 30	510	310	235
OTG 50	690	470	250
OTG 65	820	605	245
OTG 80	950	735	245
OTG 100	1125	900	255
OTG 120	1300	900	430

A bojler csatlakoztatási és összeszerelési méretei [mm]

CSATLAKOZTATÁS A VÍZHÁLÓZATRA

A bojler vízbevezetési és -elvezetési vezetékei különböző színnel vannak jelölve. A hideg vízbevezetés kékkel, a meleg vízelvezetés pedig pirossal.

A bojlert kétféleképpen lehet a vízvezeték hálózatra csatlakoztatni. A zárt, yomórendszerű csatlakozás több fogyasztóhelyen történő vízvételezést tesz lehetővé, a nyitott, nem nyomórendszerű pedig csak egy fogyasztóhelyen. A kiválasztott csatlakozási rendszertől függően megfelelő keverőcsaptelepeket is be kell szereznie.

Nyitott, nem nyomórendszernél a bojlerba visszacsapó szelepet kell építeni, amely megakadályozza, hogy a víz a katlanból kifolyjon, ha a hálózatból kifogy a víz. Ennél a csatlakozási rendszernél átfolyó keverőcsaptelepet kell alkalmazni. A bojlerben a melegítés hatására nő a térfogat, ami a keverőcsaptelepen csöpögést okoz. A keverőcsaptelep karjának erős meghúzásával a víz csöpögését nem lehet megállítani, de eltörheti a csaptelepet.

Zárt, nyomórendszernél a fogyasztóhelyeken nyomó keverőcsaptelepeket kell alkalmazni. A biztonságos működés érdekében a bevezető csőre feltétlenül biztonsági szelepet vagy olyan biztonsági együttest kell építeni, amely megakadályozza, hogy a kazánban a nyomás a nominális értéknél 0,1 MPa-nál magasabbra emelkedjen.

Vízmelegítés közben a bojlerban a biztonsági szelepben beállított határig növekszik a nyomás. Tekintettel arra, hogy a víz a vízvezeték hálozatba történő visszajutása akadályba ütközik, a biztonsági szelep kifolyó nyilásán víz csöpöghet. A csöpögő vizet a biztonsági szelep alá helyezett vízfelfogóval a lefolyóba vezetheti. A biztonsági szelep kifolyója alatt elhelyezett elvezető csövet egyenesen lefelé kell elhelyezni, fagymentes helyen.

Amennyiben a helytelenül végzett szerelés miatt a visszacsapó szelepböl csöpögő vizet nem lehet a kifolyó csőbe vezetni, úgy a csöpögést egy 3 literes tágulási tartálynak a bojler befolyó csövébe való beépítésével lehet megszüntetni.

A visszacsapó szelep helyes működésének ellenőrzését Önnek kell elvégeznie 14 naponta. Ellenőrzéskor a kar elmozdításával vagy az anyacsavar szelepről való lecsavarásával (a visszacsapó szelep típusától függően) ki kell nyitni a visszacsapó szelep kifolyó csövét. Ha a szelep kifolyó csövén kifolyik a víz, az azt jelenti, hogy a visszacsapó szelep tökéletesen működik.

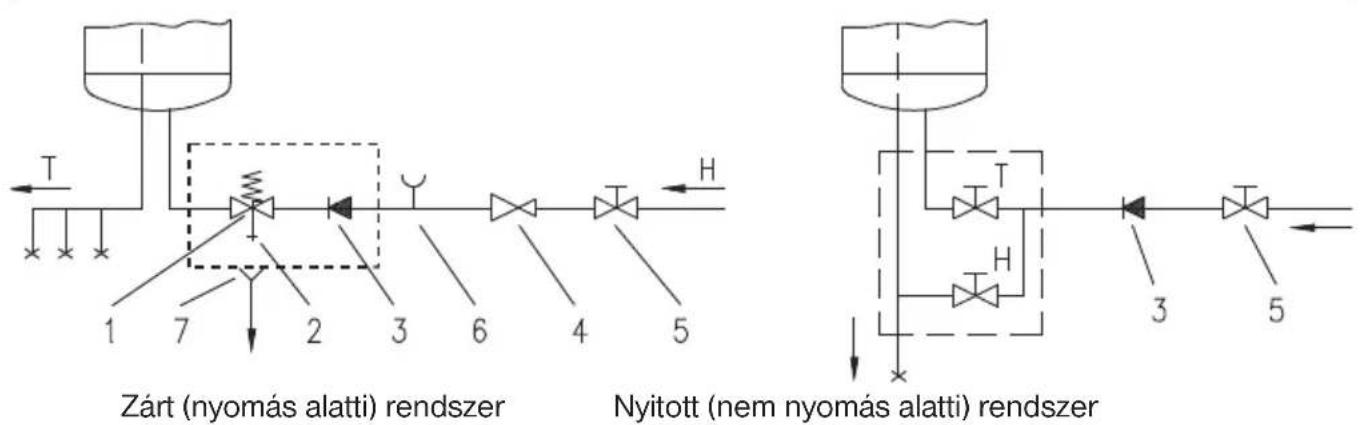

Fő részek: 1- Biztonsági szelep 6- Ellenőrző szerelvény

2- Ellenőrző szelep 7- Tölcsér kifolyó csatlakozással
3- Visszacsapó szelep
4- Nyomáscsökkentő szelep H -Hidegvíz
5- Elzáró szelep T - Melegvíz

A vízmelegítő és a biztonsági szelep között zárásmentes elzáró szelep is felszerelhető, mivel ezzel a biztonsági szelep funkciója meggátolható.

Ha a vízhálózatban a víz nyomása 0,5 MPa-nál (5 bar) alacsonyabb, akkor nyomáscsökkentő szelep beépítésére nincs szükség. Ha a víznyomás meghaladja a 0,5 MPa-t (5 bar), akkor nyomáscsökkentő szeleppel kell fölszerelni. Az elektromos csatlakoztatást megelőzően kötelező a vízmelegítő vízzel történő feltöltése. Az első feltöltésnél a keverő csaptelep melegvíz csapját ki kell nyitni. Ha a vízmelegítő fel van töltve vízzel, akkor a keverő csaptelep kifolyó csövén megkezdődik a víz kifolyása.

ELEKTROMOS HÁLÓZATRA TÖRTÉNŐ CSATLAKOZTATÁS

Az elektromos hálózatra történő csatlakoztatás előtt a bojlerbe csatlakozókábelt kell építeni, ehhez le kell venni a műanyag védőfedelet. Ahhoz, hogy ezt megtehesse, le kell csavarnia a vízmelegítő biztonsági fedelét.

A bojler elektromos hálózatra történő csatlakoztatását az elektromos vezetékekre vonatkozó szabványok szerint kell elvégezni. Tekintettel arra, hogy a bojlernek nincs olyan eleme, amely tartósan elválasztaná az elektromos hálózattól, ezért a bojler és a tartós vezeték közé a kábelcsatlakozásba olyan kapcsolót kell beiktatni, amely megszakítja a táplálás mindkét pólusát, és amelynél a nyitott kontaktusok alatt a távolság legalább 3 mm.

Jelmagyarázat:

1 - Termosztát
2 - Olvadó biztosító
3 - Fütöszál
4 - Ellenőrző lámpa
5 - Csatlakozókapocs

L - Fázis vezeték

N - Semleges vezeték

- Biztonsági vezeték

Az elektromos kapcsolás vázlata

FIGYELMEZTETÉS: A bojler belsejébe történő beavatkozás előtt a bojlert feltétlenül áramtalanítani kell!

A KÉSZÜLÉK HASZNÁLATA ÉS KARBANTARTÁSA

A bojler vízvezeték és elektromos hálózatra történő csatlakoztatás után használatra készen áll.

A védőfedél elülső oldalán található termosztát gombjának forgatásával válassza ki a kívánt vízhőmérsékletet 25°C és 75°C között. Javasoljuk, állítsa a gombot “E” helyzetbe; Ez a beállítás a legtakarékosabb; ennél a beállításnál a vízhőmérséklet kb. 55°C, a vízkőképződés és a hőveszteség pedig kisebb lesz, mint a magasabb hőmérsékletre történő beállításoknál.

A elektromos fütőszál működését az ellenőrzőlámpa mutatja. A bojlerek vázán található hőmérő mutatja a vízhőmérsékletet.

Amennyiben a bojlert hosszabb ideig nem használja, annak tartalmát úgy védi meg a befagyástól, hogy nem kapcsolja ki az elektromos áramot, a termosztát gombját “*” helyzetbe helyezi. Ennél a beállításnál a bojler kb 10°C-on tartja a vízhőmérsékletet.

Ha a bojlert áramtalanítja, akkor a fagyveszély elkerülése érdekében engedje le a vizet. A víz kiengedése előtt a vízmelegítőt feltételenül áramtalanítani kell. Ezután a keverőcsaptelepek egyikén kinyítjuk a vízmelegítőhöz csatlakoztatott melegvízcsapot. A vízmelegítőből a vizet a bevezetőcsövön engedjük ki. Javasoljuk, hogy erre a célra a biztonsági szelep és a bevezetőcső közé megfelelő kifolyószelepet vagy T-elemet építsen be. Amennyiben ez nincs, úgy a vízmelegítőt a biztonsági szelep kifolyóján keresztül is kiürítheti, éspedig úgy, hogy a fogantyút illetve a szelep forgó sapkáját szeleptesztelési helyzetbe helyezi. A vízmelegítő bevezetőcsövön keresztül történő leeresztésekor marad egy kisebb mennyiségű víz, amelyet a fütőszál peremének lecsavarása után tud leereszteni.

A bojler külső falát gyenge mosószeres vízzel tisztítsa. Ne használjon hígítókat és durva tisztítószereket.

Rendszeres szervízeléssel biztosítani fogja a bojler hibátlan működését és hosszú élettartamát. A márkaszerviz az első ellenőrzést két évvel a csatlakoztatás után végezze el. Az ellenőrzés folyamán megvizsgálja az antikorróziós anód elhasználódását és szükség szerint eltávolítja a vízkövet, amely a felhasznált víz minőségétől, mennyiségétől és hőmérsékletétől függően rakódik le a bojler belsejében. A szervizszolgálat a bojler átvizsgálása után a megállapított állapot alapján javaslatot tesz a következő szükséges ellenőrzés időpontjára.

Kérjük, hogy a bojler esetleges hibáit ne javítsa saját maga, hanem azokról tájékoztassa az Önhöz legközelebb eső márkaszervizt.
