Тип на производ	Кондензационен гасен котел
Бренд	Горенје
Модел	OTG80SLIM/GA
Димензии (В x Ш x Д)	700 x 400 x 300 mm
Нето тежина	30 kg
Електрично напојување	230 V / 50 Hz
Номинална моќност	24 kW
Тип на гас	Природен гас (G20/G25) / Пропан (G31)
Проток на топла санитарна вода (ΔT 30°C)	13 l/min
Капацитет на експанзиониот сад	8 L
Опсег на температура за греење	30–80 °C
Опсег на температура на топла вода	30–60 °C
Енергетска класа	A
Степен на заштита	IPX4
Главни функции	Централно греење, производство на топла санитарна вода, електронска регулација, дигитален дисплеј
Безбедност	Уред против замрзнување, заштита од прегревање, безбедност од недостаток на вода, одведување на димни гасови
Одржување и чистење	Годишно чистење од професионалец, проверка на заптивки, отстранување прашина од ламелите
Резервни делови и поправливост	Достапни кај Горенје и овластени дистрибутери, индекс на поправливост 7,8/10
Гаранција	2 години делови и работна рака

Frequently Asked Questions - OTG80SLIM/GA GORENJE

Како да го ресетирам котелот Gorenje OTG80SLIM/GA?

Притиснете го копчето Reset 3 секунди додека екранот не трепка. Ако грешката продолжи, проверете го кодот за грешка.

Што значи кодот за грешка E01?

Кодот E01 означува неисправен сензор за довод. Проверете го приклучокот или заменете го сензорот.

Како да го испуштам воздухот од грејниот круг?

Користете го рачниот вентил за одвоздушување на врвот на радијаторите. Отворете го со клуч додека не потече вода, а потоа затворете.

Кој притисок на водата се препорачува?

Идеалниот притисок е помеѓу 1,0 и 1,5 bar кога е студено. Ако е под 0,8 bar, наполнете го кругот преку славината за полнење.

Како да ја подесам температурата на топлата вода?

Завртете го копчето Санитарна или навигирајте во менито за да ја поставите температурата од 30 до 60 °C.

Котелот протекува, што да правам?

Затворете го вентилот за довод на гас и исклучете ја струјата. Контактирајте овластен инсталатер за поправа на протекувањето.

Кое годишно одржување е задолжително?

Задолжително е годишно одржување од квалификуван професионалец за да се гарантира безбедноста и ефикасноста. Вклучува чистење на горилникот и проверка на емисиите.

Може ли да го користам котелот без вода?

Не, котелот никогаш не смее да работи без вода. Недостатокот на вода може да го оштети разменувачот и да предизвика прегревање.

Како да се открие истекување на гас?

Ако почувствувате мирис на гас, не користете прекинувачи. Отворете ги прозорците, затворете го броилото и повикајте ги службите за итни случаи.

Каде да ги најдам резервните делови?

Резервните делови се достапни на веб-страницата на Горенје или кај овластените дистрибутери. Користете го моделот OTG80SLIM/GA за нарачка.

КОРИСНИЧКИ ПРИРАЧНИК OTG80SLIM/GA GORENJE

Инсрукции за употреба 28

Упатства за употреба 36

Упатства за употребу 40

Upute za upotrebu 44

Пошитуван купувач, ви се заблагодарувеме дека го избравте нашиот производ. ВЕ МОЛИМЕ ПРЕД МОНТАЖАТА И ПРВАТА УПОТРЕБА, ВНИМАТЕЛНО ДА ГИ ПРОЧИТАТЕ УПАТСТВАТА ЗА УПОТРЕБА НА ЕЛЕКТРИЧНИОТ ГРЕАЧ ЗА ВОДА (во продолжување бојлер)

Грејачот е изработен согласно со важечките стандарди и официјално испитан, исто така за него се издадени цертификат за безбедност и цертификат за електромагнетна компатибилност. Нејзините основни технички характеристики се наведени на натписната таблица која е залепена помеѓу прилучните цевки. На водоводна и електрична мрежа греалката смее да ја приклучува само за тоа оспособено стручно лице. Посегање во нејзината внатрешност заради поправка, одстранување на варовник и проверка или замена на анодата за заштита од корозија може да врши само за тоа овластена сервисна служба.

ВГРАДУВАЊЕ

Греалката вградете ја што поблиску до изливното место. На sidот прицврстете го со две завртки за сидови, со номинален пречник од најмалку 8 mm. Сидовите и таваните со слаба носивост морате, на местото каде што ѐе ја прикачите греалката, соодветно да ги зајакнете. Греалките прицврстувајте ги на сид само вертикално.

1) Време на загревање на целиот волумен на бојлерот кога влезната температура на ладната вода од водоводот е 15°C.

2) Потрошувачка на енергија при одржување на константа температура од 65 °C во бојлерот, кога температурата на околината е 20°C, мерено по DIN 44532.

	A B C
OTG 30 5	10 310 235
OTG 50 6	90 470 250
OTG 65 8	20 605 245
OTG 80 9	50 735 245
OTG 100	1125 900 255
OTG 120	1300	900 430

Приклучни и монтажни димензии на бојлерот [мм]

ПРИКЛУЧУВАЊЕ НА ВОДОВОДНА МРЕЖА

Доведувањето и одведувањето на водата се означени со боја. Доведувањето на ладна вода е означено со модра боја, а одведувањето на топлата вода со црвена боја.

Бојлерот можете да го приключите кон водоводната мрежа на два начина. Затворениот систем на приклучување (под притисок) ви омозможува одзем на вода на повеće места. Отворениот систем на приклучување (проточен) ви дозволува само едно одземно места. Избраната изведба на приклучувањето бара вградување на соодветна батерија за мешање. Отворениот (проточен) систем на приклучување бара вградување на проточна мешална батерија.

Задолжително е вградувањето на неповртен вентил, кои го спречува празнењето на котелот назад во водоводната мрежа, во случај на редукција на вода. Поради ширењето на водата при гreeњето се зголемува волуменот, што предизвигува појава на капки вода на одливната цевка на мешалната батерија. Јакото затегнување на вентилот на мешалната батерија нема да ја спречи појавата на капки вода, но може да предизвика расипување на мешалната батерија.

Затворениот систем на приклучување, на одземните места бара вградување на мешална батерија за работа под притисок. На доводната цевка поради безбедност на работењето задолжително треба да се вгради сигурносен вентил или сигурносна група, која спречува повишување на притисокот во котелот за повеće од 0,1 МРа над nominalniot.

Поради ширењето на водата при греењето, во котелот се зголемува притисокот до онаа граница која ја дозволува сигурносниот вентил. Бидејки враćањето на водата назад во водоводната мрежа е спречено, може да додје до појава на капки на вода од одводниот отвор на сигурносниот вентил. Капките вода можете да ги одведете во одводот со помош на посебна инка која ње ја наместите под сигурносниот вентил. Одводната цевка наместена под испустот на сигурносниот вентил мора да биде наместена во насока право надолу и во места каде што не замрзува. Во случај ако поради несоодветно изведената инсталација немате можност водата што капи од повратниот безбедносен вентил да ја спроведете во одводот, капењето можете да го избегнете ако кај доводната цевка на грејачот вградите експанзионен сад со волумен од 3 l.

За правилна работа на безбедносен вентил, самите вршите редовни контроли на секои 14 дена. При проверката треба со поместување на рачката или со одвртување на матицата на вентилот (зависно од видот на вентилот) да го отворите истекувањето од повратниот безбедносен вентил. При тоа, низ млазницата на вентилот за истекување треба да протече вода, што е знак дена вентилот е беспрекорен.

Легенда: 1 - Повратни сигугурносен вентил 6 - Пробна наставка

2 - Пробен вентил 7 - Одливник со приклучок на одвод
3 - Неповратен вентил
4 - Редуционен вентил за притисок Н - Ладна вода
5 - Затворен вентил Т - Топла вода

Помеѓу греалката и повратниот сигурносен вентил не смеета да вградите затворен вентил бидејки со тоа ќе го оневозможите делувањето на повратниот сигурносен вентил.

Греалката можете да ја приключите на водоводна мрежа без редуцирен вентил ако притисокот во мрежата е понизок од 0,5 МРа (5 бара). Ако притисокот е поголем од 0,5 МРа (5 бара) задолжително треба да се вгради редукционен вентил.

Пред приклучувањето на електрична мрежа греалката морате најпрвин да ја наполните со вода. Кај првото полнење отворете ја рачката за топла вода на батеријата за мешање.

Греалката е наполнета кога водата протечува низ изливната цевка на мешалната батерија.

ПРИКЛУЧУВАЊЕ КОН ЕЛЕКТРИЧНА МРЕЖА

Пред приклучувањето на бојлерот кон електричната мрежа потребно е да се вгради приклучен кабел. За да можете тоа да го направите, одвртите го заштитниот капак од грејачот.

Приклучувањето на бојлерот кон електричната мрежа, мора дабиде изведено во согласност со стандардите за електрични инсталации. Бидејки бојлерот нема елемент, кој трајно би го одделил од електричната мрежа, помеѓу бојлерот и трајната инсталација морате да вградите прекинувач, кои ги прекинува обете кола за довод на електрична енергија. Растојанието помеѓу отворите на контактите на прекинувачот мора да биде најмалку 3 мм.

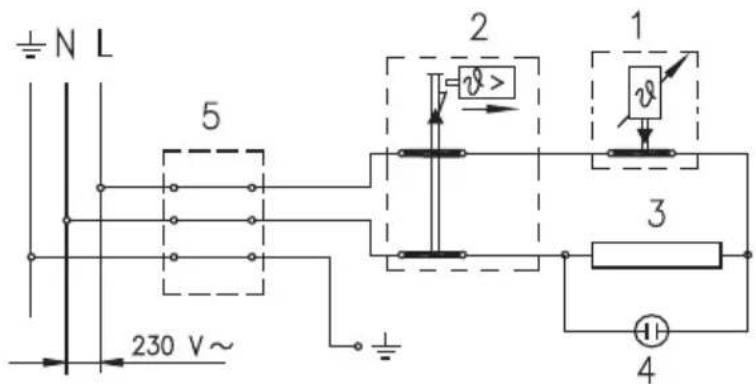

Легенда:

1 - Термостат

4 - Контролна сијаличка

5 - Приклучна копча

L - Фазен водач

N.- Неутрален водач

- Заштитнички водач

шема на електричното поврзување

ПРЕДУПРЕДУВАЊЕ : Пред секое посегнување во внатрешноста на бојлерот, задолжително исключете го доводот на електрична енергија.

УПОТРЕБА И ОДРЖУВАЊЕ

По вклучувањето на водоводна и електрична мрежа, греалката е подготовена за употреба. Вртејки го копчето на термостатот кое се наога на предната страна на заштитниот капак, изберете ја бараната температура на водата измеѓу 25 и 75 степени. Ви препорачуваме регулација на копчето во положба "Е". Таквата регулација е најштедлива; на тој начин температурата на водата ёе биде приближно 55 степени, создавањето на варовник и топлотната загуба пак ёе бидат помали отколку кај регулирањето на повисока температура. Делувањето на електричната греалка го покажува контролната ламбичка. Греалките имаат на ивицата вграден термометар кој ја покажува температурата на водата. Ако греалката не ја употребувате подолго време, неговата содржина можете да ја заштитите од замрзнување без да ја исклучувате струјата, поставајки го копчето на термостатот во положба "*". Притоа греалката ње ја одржува температурата на водата на приближно 10 степени. Ако греалката ја исклучите од електрична мрежа морате да ја испразните за да ја заштитите од замрзнување. Пред да се испушти водата, обавезно греачот мора да се исклучи од електричната мрежа. Потоа ја отвораме славината на една од батеријата за топла вода којашто е приключена на греачот. Водата од греачот ја пуштаме низ цевката за довод. Во овој смисол ви препорачуваме да вградите помеѓу сигурносниот вентил и доводната цевка соодветен вентил за испуст или Т елемент. Доколку го немате ова монтирано, греачот можете да го испразните низ испустот на сигурносниот вентил на тој начин, да го поставите лостот односно вртливата капа на вентилот во положба како за тестирање на вентилот. По испустот на водата од греачот низ цевката за довод, во греачот ње ви остане мало количество на вода, коешто ње го испразните со одвртување на работ од греачот.

Надворешноста на греалката чистете ја со благ раствор од прашок за пере\~+e. Не употребувајте разредувачи и груби средства за чистење.

Со редовни сервисни прегледи ће обезбедите беспрекорно делување и долг период на употреба на грелката. Гаранцијата против рғосување на котелот е важечка само доколку сте ги изведувале пропишаните редовни прегледи за потрошеноста на заштитните аноди. Периодот помеѓу два редовни прегледи не смее да биде подолго од 36 месеци. Прегледите мора да ги изведе поовластен сервисер, којшто секој преглед ће ви го забележи во гаранцискиот лист на производот. Притоа треба да ја провери истрошеноста на анодата за заштита од корозија и ако е потребно да го исчисти варовникот кој зависно од квалитетот, количината и температурата на употребената вода се насобрал во внатрешноста на греалката.

Сервисната служба по прегледот на греалката за вода, зависно од состојбата, ке ви ја препорача следната контрола.

Ве молиме, евентуалните оштети на греалката да не ги поправате сами туку за тоа да го повикате најблискиот овластен сервис.
