HASZNÁLATI ÚTMUTATÓ CoolFreeze CFX 40 WAECO

HU 319 Kompresszor hütöláda

Használati utasítás

DE Fordern Sie weitere Informationen zur umfangreichen Produktpalette aus dem Hause Dometic WAECO an. Bestellen Sie einfach unsere Kataloge kostenlos und unverbindlich unter der Internetadresse: www.dometic-waeco.de
EN We will be happy to provide you with further information about Dometic WAECO products. Please order our free catalogue with no obligation to buy on our homepage: www.dometic-waeco.com
FR Demandez d'autres informations relatives à la large gamme de produits de la maison Dometic WAECO. Commandez tout simplement notre catalogue gratuitement et sans engagement à l'adresse internet suivante : www.dometic-waeco.com
ES Solicite más información sobre la amplia gama de productos de la empresa Dometic WAECO. Solicite simplemente nuestros catálogos de forma gratuita y sin compromiso en la dirección de Internet: www.dometic-waeco.com
IT Per ottenere maggiori informazioni sull'ampia gamma di prodotti Dometic WAECO è possibile ordinare una copia gratuita e non vincolante del nostro Catalogo all'indirizzo Internet: www.dometic-waeco.com
NL Maak kennis met het omvangrijke productscala van de firma Dometic WAECO. Bestel onze catalogus gratis en vrijblijvend onder het internetadres: www.dometic-waeco.com
DA Bestil yderligere information om det omfattende produktudvalg fra Dometic WAECO. Bestil vores katalog gratis og uforpligtende på internetadressen: www.dometic-waeco.com
SV Inhämta mer information om den omfattande produktpaletten från Dometic WAECO: Beställ våra kataloger gratis och utan förpliktelser under vår Internetadress: www.dometic-waeco.com
NO Be om mer informasjon om det rikholdige produktutvalget fra Dometic WAECO. Bestill vår katalog gratis uforbindtlig på Internettadressen: www.dometic-waeco.com
FI Pyytäkää lisää tietoja Dometic WAECOn kattavista tuotevalikoimista. Tilatkaa tuotekuvastomme maksutta ja sitoumuksetta internet-osoitteesta: www.dometic-waeco.com
PT Peça mais informação sobre a ampla gama de produtos da empresa Dometic WAECO. Peça simplesmente os nossos catálogos de forma gratuita e sem qualquer compromisso, disponível no site: www.dometic-waeco.com
RU Запросите дальнейшую информацию об обширном ассортименте продукции компании Dometic WAECO. Просто закажите наши каталоги на сайте www.dometic-waeco.com; эта услуга предоставляется бесплатно и ни к чему не обязывает.
PL Proszę się zapoznać z informacjami na temat szerokiej gamy produktów Dometic WAECO. Proszę zamówić nasz bezpłatny katalog i zapoznać się z niewiążącą ofertą pod adresem: www.dometic-waeco.com
CS Žádejte další informace o rozsáhlé nabídce výrobků firmy Dometic WAECO. Stačí zdarma a nezávazně objednat naše katalogy na internetové adrese: www.dometic-waeco.com
SK Vyžiadajte si d'alšie informácie o rozsiahlej palete výrobkov Dometic WAECO. Objednajte si bezplatne a nezáväzne náš katalóg na internetovej adrese: www.dometic-waeco.com
Kérjen további információkat a Dometic WAECO cég széles körü termékpalettájáról. Rendelje meg ingyenes katalógusainkat kötelezettség nélkül a következő internetcímen: www.dometic-waeco.de

A készülék első használata előtt gondosan olvassa el és őrizze meg ezt a használati utasítást. Ha a készüléket továbbadja, mellékelje hozzá a használati utasítást is.

A gyártó nem felelős olyan károkért vagy sérülésekért, amelyeket nem rendeltetésszerű használat vagy hibás kezelés okozott.

Tartalomjegyzék

1 Szimbólumok magyarázata....320
2 Biztonsági tudnivalók 321
2.1 Általános biztonság 321
3 Szállítási terjedelem....323
4 Tartozék 323
5 Rendeltetésszerű használat 324
6 Működési leírás 325
6.1 Jellemzök 325
6.2 Kezelő- és kijelzőelemek 326
7 Kezelés 327
7.1 Első használatba vétel előtt 327
7.2 Energiatakarékossági tippek 328
7.3 A hütöláda csatlakoztatása 328
7.4 Az akkumulátorőr használata 329
7.5 A hütöláda használata 331
7.6 A hömérséklet beállítása 332
7.7 A vészkapcsoló használata (ha van) 333
7.8 USB csatlakozó feszültségellátáshoz 333
7.9 A hütőláda kikapcsolása 333
7.10 A hütőláda leolvasztása 334
7.11 A készülékbiztosíték cseréje 334
7.12 A csatlakozóbiztosíték (12/24 V) cseréje 335
7.13 A fényvető lemez cseréje 335
8 Tisztítás és karbantartás....336
9 Szavatosság 336

10 Üzemzavar-elhárítás 337
11 Ártalmatlanítás....338
12 Műszaki adatok 338

1 Szimbólumok magyarázata

VESZÉLY!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okoz.

FIGYELMEZTETÉS!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.

VIGYÁZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

▶ Tevékenység: Ez a szimbólum jelzi, hogy tennie kell valamit. A szükséges tevékenységek lépésről-lépésre követhetők.

√Ez a szimbólum egy tevékenység eredményét jelzi.

1 ábra 5, 3. oldal: Ez az információ egy ábra egyik elemére utal, jelen példában az „5. tételre az 1. ábrán, a 3. oldalon”.

2 Biztonsági tudnivalók

2.1 Általános biztonság

VESZÉLY!

- Hajóknál: hálózati üzem esetén feltétlenül gondoskodjon arról, hogy az áramellátás FI-relén keresztül legyen biztosítva.

FIGYELMEZTETÉS!

• Ha a készüléken sérülések láthatók, akkor azt nem szabad üzembe helyeznie.
• Ha a készülék csatlakozókábele megsérül, akkor azt – a veszélyeztetések elkerülése érdekében – a gyártóval, a vevőszolgálattal vagy egy hasonlóan képzett szakemberrel kell kicseréltetni.
• Javításokat csak szakemberek végezhetnek a készüléken. Nem szakszerű javítások jelentős veszélyeket okozhatnak.
• Jelen készüléket 8 év feletti gyermekek, valamint korlátozott fizikai, érzékszervi és szellemi képességű, illetve megfelelő tapasztalattal és/vagy tudással nem rendelkező személyek csak felügyelet mellett, illetve a készülék biztonságos használatát és az abból eredő veszélyeket megértve használhatják.
• A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
• A készülékkel gyerekek nem játszhatnak.
• A gyermekekre figyelni kell, hogy a készülékkel ne játsszanak.
• A készüléket 8 év alatti gyermekek által nem hozzáférhető módon tárolja és használja.
• Ne tároljon a készülékben robbanékony anyagokat (például éghető hajtógázt tartalmazó permetpalackokat).

VIGYÁZAT!

- Az alábbi esetekben mindig húzza ki a készülék csatlakozódu-góját a hálózati aljzatból:

– minden tisztítás és karbantartás előtt

– minden használat után.

- Élelmiszert csak eredeti csomagolásban vagy megfelelő tárolókban szabad tárolni.

FIGYELEM!

• Hasonlítsa össze a típustáblán feltüntetett a feszültségadatokat a rendelkezésre álló energiaellátással.
• A készüléket a következő módon csatlakoztassa:
• az egyenáramú csatlakozókábelen keresztül a jármű egyenáramú aljzatához (pl. szivargyújtóhoz)
• vagy a 230 V-os csatlakozókábellel a 230 V-os váltakozó áramú hálózatra.
• Soha ne húzza ki a csatlakozódugót a csatlakozókábelnél fogva az aljzatból.
• Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Kösse le a hűtőkészüléket és más fogyasztókat az akkumulátorról, mielőtt gyorstöltő berendezést csatlakoztatna rá.
• Ha a hűtőkészülék az egyenáramú aljzathoz van csatlakoztatva: Húzza ki a csatlakozódugót vagy kapcsolja ki a hűtőkészüléket, ha a jármű motorját kikapcsolja. Ellenkező esetben az akkumulátor lemerülhet.
• A hütőkészülék nem alkalmas maró hatású vagy oldószert tartalmazó anyagok szállítására.

2.2 Biztonság a készülék üzemeltetése során

VESZÉLY!

- Soha ne fogjon meg puszta kézzel csupasz vezetékeket. Ez mindenek előtt a váltakozó áramú hálózatról történő üzemeltetés során érvényes.

VIGYÁZAT!

- Üzembe helyezés előtt ügyeljen arra, hogy a vezeték és a dugasz száraz legyen.

FIGYELEM!

• Ne használjon elektromos készülékeket a hűtőkészüléken belül, kivéve ha ezeket a készülékeket a gyártó erre a célra javasolja.
• Ne helyezze a készüléket nyílt láng vagy más hőforrás közelébe (fűtés, erős napsugárzás, gázkályha stb.).

- Túlforrósodás veszélye!

Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. A levegő keringetése érdekében gondoskodjon arról, hogy a készülék kielégítő távolságban álljon a faltól vagy tárgyaktól.

• Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve.
• Ne töltsön folyadékot vagy jeget a belső tartályba.
• Soha ne merítse vízbe a készüléket.
• Védje a készüléket és a kábeleket a hőtől és a nedvességtől.

3 Szállítási terjedelem

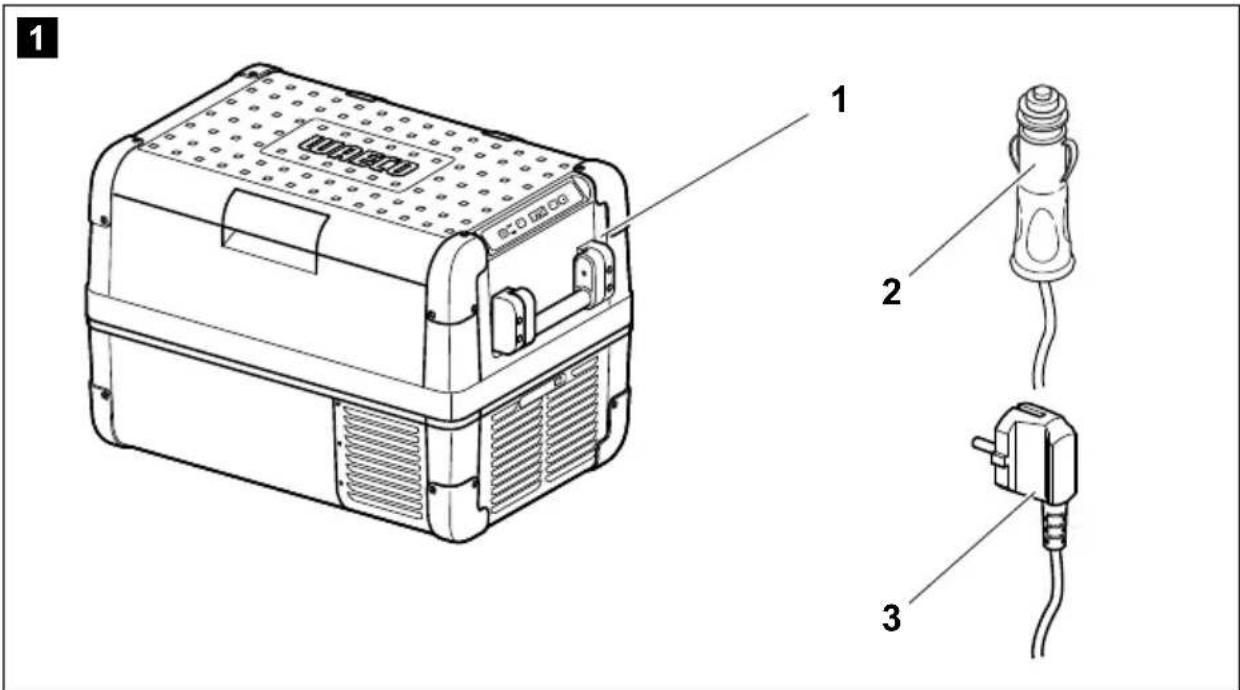

A szállítási terjedelmet az 1. ábra, 3. oldal mutatja.

Tétel Mennyiség Megnevezés
1	1	H	ütőláda
2	1	Csatlakozókábel 12/24 V--- csatlakozáshoz
3	1	Csatlakozókábel 100–240 V~ csatlakozáshoz

• 1 Használati útmutató

4 T a r t o z é k

Tartozékként kapható (nincs mellékelve):

Megnevezés Cikkszám Modell
Univerzális rögzítőkészlet (hevederrendszer) CFX-UFK	9105304041	Minden modellhez megfelelő
Quick-Release-rögzítőkészlet CFX-QFK	9105306218	csak a CFX28-hoz
Vezeték nélküli kijelző CFX-WD	9105304042	Minden modellhez megfelelő

5 Rendeltetésszerű használat

A hütöláda élelmiszerek hütésére és fagyasztására alkalmas.

A készülék hajókon való üzemeltetésre is alkalmas.

A készülék gépjármű (például szivargyújtó), hajó vagy lakókocsi

12 V== vagy 24 V== feszültségű fedélzeti dugaszolóaljzatáról, valamint 100–240 V\~ váltakozó áramú hálózatról üzemeltethető.

A hűtőkészülék háztartási és hasonló területeken használható, például

• boltok, irodák és más munkaterületek konyháin
• a mezőgazdaságban
• hotelek, motelek vagy más szálláshelyek vendégei által
  • panziókban
  ● vendéglátási és hasonló nagykereskedelmi területeken

VIGYÁZAT! Egészségkárosodás veszélye!

Ellenőrizze, hogy a készülék hűtőteljesítménye megfelel-e a hűteni kívánt élelmiszerek vagy gyógyszerek követelményeinek.

6 M úködési leírás

A hütöláda áruk lehütésére, hidegen tartására, illetve mélyhütésére alkalmas. A hütést karbantartást nem igénylő, kompresszorral ellátott hütókör teszi lehetővé. A különösen hatékony szigetelés és az erőteljes kompresszor különösen gyors hütést biztosít.

A hűtőláda mobil használatra is alkalmas.

Hajókon történő használat esetén a hűtőláda tartósan 30°-os dőlésnek is kitehető.

6.1 Jellemzők

• Elsőbbségi kapcsolást biztosító hálózati tápegység váltófeszültségre való csatlakozáshoz
• Háromfokozatú akkumulátorőr a jármű akkumulátorának védelmére
• Kijelző °C vagy °F egységű hőmérséklet-megjelenítéssel Automatikus kikapcsolás alacsony akkumulátorfeszültség esetén
• Hőmérséklet-beállítás: Két gombbal 1 °C-os (2 °F-es) lépésekben
• Billenthető hordozófogantyú
• USB csatlakozó a feszültségellátáshoz
• Vészkapcsoló (ha van)
• Kivehető kosárbetét

6.2 Kezelő- és kijelzőelemek

A fedél zárása: 2. ábra 1, 3. oldal

Vezérlőpanel (3. ábra, 3. oldal)

Tétel Megnevezés Magyarázat
1	ON	A gombot egy-két másodpercig megnyomva a készülék ki-vagy bekapcsolására szolgál
	OFF
2	POWER „ ♂ ”	Üzemjelzés
		A LED zölden világít: Kompresszor bekapcsolva
		A LED naracssárgán világít: Kompresszor kikapcsolva
		A LED narancssárgán villog: A kijelző alacsony akkumulátorfe-szültség miatt automatikusan kikapcsolt
3	ERROR A LED pirosan villog: A bekapcsolt készülék nem üzemkész
4	SET Meghatározza a a beviteli módot– Hőmérséklet-beállítás– °C vagy °F fok megjelenítése– Akkumulátorőr beállítása
5	- K i j e l z ő az értékek megjelenítéséhez
6	DOWN – Egyszeri megnyomása csökkenti a kiválasztott beviteli értéket
7	UP + Egyszeri megnyomása növeli a kiválasztott beviteli értéket

Csatlakozóaljzatok (4. ábra, 4. oldal)

Tétel Megnevezés

1 Csatlakozóaljzat váltakozó feszültségű tápellátáshoz
2 Biztosítókapcsoló
3 Csatlakozóaljzat egyenfeszültségű tápellátáshoz

Vészkapcsoló (ha van) és USB csatlakozó (5. ábra, 4. oldal)

Tétel Megnevezés

1 Vészkapcsoló

2 USB csatlakozó áramellátáshoz

7 Kezelés

7.1 Első használatba vétel előtt

MEGJEGYZÉS

Mielött az új hűtőládát üzembe helyezné, higiéniai okokból tisztítsa meg belül és kívül nedves ruhával (lásd „Tisztítás és karban-tartás” fej., 336. oldal).

A fedéltartó megfordítása

CFX50, CFX65, CFX65DZ

Ha a fedelet a mások oldalról szeretné kinyitni, lehetősége van a fedéltartó megfordítására. Ehhez a következő módon járjon el:

▶ Nyissa fel és vegye le a fedelet (6. ábra A).
Távolítsa el a csuklópántot tartó három csavart (6. ábra B), majd vegye le a csuklópántot.
Kis csavarhúzó segítségével távolítsa el a csuklópántok új helyéről a műanyag burkolóelemeket, és helyezze át azokat a csuklópántok régi helyére.
▶Helyezze el új helyükön a csuklópántokat.
▶Helyezze vissza a fedelet a csuklópántokra a szemközti oldalon (6. á br a C).

A hömérsékletegység kiválasztása

A hömérséklet értékeinek megjelenítése Celsius-fokban vagy Fahrenheit-fokban választható meg. Ehhez a következő módon járjon el:

▶ Kapcsolja be a hűtőládát.
▶ Nyomja meg a „SET” gombot (3. ábra 4, 3. oldal) kétszer.

▶ A hőmérséklet egységét az „UP+” (3. ábra 7, 3. oldal), illetve „DOWN – ” gombbal (3. ábra 6, 3. oldal) állíthatja be Celsius- vagy Fahrenheit-fokra.
√ A kijelző néhány másodpercig mutatja a beállított hőmérsékletegységet. A kijelző néhányszor villog, mielőtt az aktuális hőmérséklet kijelzéséhez visszatér.

7.2 Energiatakarékossági tippek

• A készülék működtetéséhez válasszon jól szellőző és napfénytől védett helyet.
• Hagyja lehûlni a meleg ételeket, mielőtt azokat hidegen tartaná a készülékben.
• Ne nyissa ki a hütőkészüléket a szükségesnél gyakrabban.
• Ne hagyja nyitva a hütőkészüléket a szükségesnél hosszabban.
• Ha a hűtőládában jégréteg alakult ki, olvassza le.
• Kerülje a fölöslegesen alacsony belső hőmérsékletet.

7.3 A hűtőláda csatlakoztatása

Csatlakoztatás akkumulátorra (jármű vagy hajó)

A hütödoboz 12 V vagy 24 V egyenfeszültséggel üzemeltethető.

FIGYELEM! Sérülésveszély!

Kösse le a hütöládát és más fogyasztókat az akkumulátorról, mielött az akkumulátort gyorstöltő készülékkel töltené fel! A készülékek elektronikáját a túlfeszültség károsíthatja.

A biztonság érdekében a hűtődoboz elektronikus polaritásvédelemmel rendelkezik, amely a hűtődobozt az akkumulátorhoz való csatlakoztatásnál póluscsere és rövidzárlat ellen védi.

Csatlakoztassa a 12/24 V-os csatlakozókábelt (1. ábra 2, 3. oldal) a készülék egyenáramú aljzatába és kapcsolja be a szivargyújtót (12 V vagy 24 V).

Csatlakozás 100–240 V-os váltakozó áramú hálózatra (például otthon vagy az irodában)

VESZÉLY! Áramütés miatti életveszély!

• Soha ne dolgozzon dugóscsatlakozókkal és kapcsolókkal, ha nedves a keze vagy nedves helyen áll.
• Ha hűtőládát egy hajó fedélzetén száraz helyiségekben használatos csatlakozóval kell üzemeltetnie a 100–240 V-os hálózatról, akkor minden esetben FI-védőkapcsolót kell a 100–240 V-os hálózat és a hűtőláda közé kapcsolnia. Ilyen esetben kérje szakember tanácsát.

A hűtőládák beépített, többfeszültségű, elsőbbségi kapcsolással ellátott hálózati adapterrel rendelkeznek a 100–240 V-os váltakozó feszültségre való csatlakozáshoz. Az elsőbbségi kapcsolás a készülék 100–240 V-os váltakozó feszültségre csatlakoztatása esetén még akkor is automatikusan hálózati üzemmódra vált, ha a 12/24V-os csatlakozókábel még csatlakoztatva van.

Dugaszolja a 100–240 V-os csatlakozókábelt (1. ábra 3, 3. oldal) a készülék váltakozó feszültségű dugaszolóaljzatba, és csatlakoztassa a 100–240 V-os váltakozó áramú hálózatra.

7.4 Az akkumulátorőr használata

A készülék többfokozatú akkumulátorörrel van ellátva, amely védi járműve akkumulátorát a túlzott lemerüléstől a jármű 12/24 V-os hálózatára való csatlakozás esetén.

Ha a hűtőládát kikapcsolt gyújtás mellett a járműben használja, akkor a hűtőláda automatikusan kikapcsol, amint a tápfeszültség egy beállítható érték alá csökken. A hűtőláda ismét bekapcsol, amint az akkumulátor a feltöltés során eléri az újrabekapcsolási feszültséget.

FIGYELEM! Sérülésveszély!

Az akkumulátor az akkumulátorör általi lekapcsolás esetén már nem rendelkezik teljes kapacitással. Kerülje járműve többszöri indítását vagy áramfogyasztók üzemeltetését feltöltés nélküli hosszabb időszakokban. Gondoskodjon arról, hogy az akkumulátor újra feltöltődjön.

„HIGH“ üzemmódban az akkumulátorőr hamarabb jelez, mint „LOW“ és „MED“ üzemmód esetén (lásd a következő táblázatot).

akkumulátorőr üzemmód	LOW	MED	HIGH
Kikapcsolási feszültség 12 V esetén	10,1 V	11,4 V	11,8 V
Újrabekapcsolási feszültség 12 V esetén	1 1 , 1 V	1 2 , 2 V	1 2 , 6 V
Kikapcsolási feszültség 24 V esetén	21,5 V	24,1 V	24,6 V
Újrabekapcsolási feszültség 24 V esetén	23,0 V	25,3 V	26,2 V

Az akkumulátorőr üzemmódjának kiválasztásához tegye a következőt:

▶ Kapcsolja be a hütöládát.
▶ Nyomja meg a „SET“ gombot (3. ábra 4, 3. oldal) háromszor.

Az „UP +” (3. ábra 7, 3. oldal) illetve „DOWN –” (3. ábra 6, 3. oldal) gomb segítségével válassza ki az akkumulátorőr megfelelő üzemmódját.
√ A digitális kijelzön a következő jelenik meg: Lo (LOW), Pd (MED), Hi (HIGH)
√ A kijelző néhány másodpercig a kiválasztott üzemmódot mutatja. A kijelző néhányszor villog, mielőtt az aktuális hőmérséklet kijelzéséhez visszatér.

MEGJEGYZÉS

Válassza a „HIGH” akkumulátorőr-üzemmódot, ha a hűtőládát az indítóakkumulátorról használja. Válassza a „LOW” akkumulátorőr-üzemmódot, ha a hűtőládát tápakkumulátorról használja.

7.5 A hűtőláda használata

FIGYELEM! Túlmelegedés miatti veszély!

Mindig ügyeljen arra, hogy az üzemeltetés során keletkező hő kielégítően eltávozhasson. Ügyeljen arra, hogy a szellőzőnyílá- sok ne legyenek lefedve. A levegő keringtetése érdekében gondoskodjon arról, hogy a készülék kielégítő távolságban álljon a faltól vagy tárgyaktól.

▶ A hütöládát szilárd aljzatra állítsa.

Ügyeljen arra, hogy a szellőzőnyílások ne legyenek lefedve és a meleg levegő megfelelően távozhasson.

MEGJEGYZÉS

A hütöládát az ábrázolt módon állítsa fel (1. ábra, 3. oldal). Ha a hütöládát másik helyzetben üzemelteti, akkor a készülék károsodhat.

Csatlakoztassa a hütöládát, lásd „A hütöláda csatlakoztatása” fej., 328. oldal.

FIGYELEM! Túl alacsony hőmérséklet miatti veszély!

Ügyeljen arra, hogy csak olyan tárgyak ill. áruk legyenek a hűtőládában, amelyek lehűthetők a kiválasztott hőmérsékletre.

Tartsa nyomva az „ON/OFF” gombot(3. ábra 1, 3. oldal) egy-két másodpercig.

√A „∅” LED világít.

√ A kijelző (3. ábra 5, 3. oldal) bekapcsol és mutatja az aktuális hütési hőmérsékletet.

VIGYÁZAT! Egészségkárosodás veszélye!

CFX65DZ:

Ha a fagyasztórekeszben (8. ábra 1, 5. oldal) a hőmérséklet nagyon alacsonyra lett állítva (pl. – 22 °C), a hőmérséklet a középső hűtőrekeszben (8. ábra 2, 5. oldal) nulla fok alá is süllyedhet.

MEGJEGYZÉS

Kijelzett hömérséklet

A megjelenő érték a nagy hűtő- és fagyasztórekesz (7. ábra 1, 5. oldal) közepének hömérsékletét jelzi.

- CFX65DZ:

• Ha van elválasztófal a hűtő- és fagyasztórekeszben: A megjelenő érték a fagyasztórekesz (8. ábra 1, 5. oldal) közepének hömérsékletét jelzi.
• Ha nincs elválasztófal a hűtő- és fagyasztórekeszben: A belső térben lévő tényleges hőmérséklet egy kissé eltérhet a kijelzett hőmérséklettől.

√ A hütöláda a belső tér hütésével kezdi a működést.

MEGJEGYZÉS

akkumulátorról történő használat esetén a kijelző automatikusan kikapcsol, ha az akkumulátorfeszültség alacsony. A „©” LED narancssárgán villog.

A hűtőláda reteszelése

▶Zárja le a fedelet.
▶ Nyomja le a reteszt (2. ábra 1, 3. oldal), amíg az hallhatóan bekattan.

7.6 A hömérséklet beállítása

▶ Nyomja meg a „SET” (3. ábra 4, 3. oldal) gombot egyszer.

az „UP +” (3. ábra 7, 3. oldal) és „DOWN –” (3. ábra 6, 3. oldal) gomb segítségével állítsa be a hűtési hőmérsékletet.
√ A kijelző néhány másodpercig a beállított kívánt hőmérsékletet mutatja. A kijelző néhányszor villog, mielőtt az aktuális hőmérséklet kijelzéséhez vis-szatér.

7.7 A vészkapcsoló használata (ha van)

A vészkapcsoló (5. ábra 1, 4. oldal) minden modellnél a kezelőpult alatt található, kivéve a CFX28 esetében. A CFX28 esetében a vészkapcsoló a csatlakozópersely felett található. Normál üzem során a kapcsoló a „NORMAL USE” (szokásos használat) helyzetben áll.

Ha a vezérlőelektronika meghibásodik, tolja a kapcsolót „EMERGENCY OVERRIDE” helyzetbe.

MEGJEGYZÉS

Ha a kapcsoló „EMERGENCY OVERRIDE” helyzetben van, a hütöláda a teljes hütöteljesítménnyel működik.

7.8 USB csatlakozó feszültségellátáshoz

Az USB csatlakozó kisebb készülékek (például mobiltelefonok és MP3 lejátszók) töltéséhez használható.

Ha a hütöládát egy USB készülékkel szeretné működtetni, egyszerűen csatlakoztasson egy USB kábelt (külön beszerzendő) a készülékre.

MEGJEGYZÉS

Győződjön meg róla, hogy az USB csatlakozásra csatlakoztatott kisebb készülék alkalmas legyen 5 V / 500 mA tápellátású üzemelésre.

7.9 A hűtőláda kikapcsolása

▶ Ürítse ki a hűtőládát.
▶ Kapcsolja ki a hütöládát.
▶Húzza ki a csatlakozókábelt.

Ha a hűtőládát hosszabb ideig nem fogja használni:

▶ Hagyja a fedelet kissé nyitva. Így megakadályozhatja szagok képződését.

7.10 A hűtőláda leolvasztása

A levegő nedvességtartalma a párologtatónál vagy a hűtőláda belső terében deret képezve csökkenti a hűtőteljesítményt. Olvassza le időben a készüléket.

FIGYELEM! Sérülésveszély!

A jégrétegek eltávolítására vagy odafagyott tárgyak leválasztására soha ne használjon kemény vagy hegyes szerszámokat.

A hütőláda leolvasztásához járjon el a következő módon:

▶Vegye ki a hűtött árukat.
▶ Tárolja azokat adott esetben egy másik hűtőkészülékben, hogy hidegen maradjanak.
▶Kapcsolja ki a készüléket.
▶Hagyja nyitva a fedelet.
▶Törölje fel az olvadékvizet.

7.11 A készülékbiztosíték cseréje

VESZÉLY! Áramütés miatti életveszély!

Mielőtt kicseréli a készülék biztosítékát, válassza le a feszültségellátást és húzza ki a csatlakozókábelt.

▶Válassza le a készülék feszültségellátását.
▶Húzza ki a csatlakozókábeleket.
Pattintsa ki a biztosítékbetétet (4. ábra 2, 4. oldal) például egy csavarhúzó segítségével.
▶ Cserélje ki a hibás biztosítékot új, azonos értékű (T4AL 250 V) biztosítékra.
▶Pattintsa vissza a biztosítékbetétet a készülékbe.
▶Csatlakoztassa a készülék feszültségellátását.

7.12 A csatlakozóbiztosíték (12/24 V) cseréje

▶ Húzza le az illesztőhüvelyt (9. ábra 4, 5. oldal) a dugóscsatlakozóról.
Csavarozza ki a csavart (9. ábra 5, 5. oldal) a készülékház felső részéből (9. ábra 6, 5. oldal).
▶ Óvatosan emelje le a készülékház felső felét az alsóról (9. ábra 1, 5. oldal).
▶ Vegye ki az érintkezőcsapot (9. ábra 3, 5. oldal).
Cserélje ki a hibás biztosítékot (9. ábra 2, 5. oldal) azonos értékű (10 A) új biztosítékra.
▶Fordított sorrendben szerelje össze a dugóscsatlakozót.

7.13 A fényvető lemez cseréje

▶Válassza le a készülék feszültségellátását.
▶ Nyissa fel az átlátszó borítást (10. ábra 1, 5. oldal) csavarhúzó segítségével.
▶ Oldja meg a fényvető lemez rögzítőcsavarjait (10. ábra 2, 5. oldal).
▶ Húzza ki a dugóscsatlakozót az fényvető lemezből (10. ábra 3, 5. oldal).
▶ Cserélje ki a hibás fényvető lemezt újra.
Helyezze be az új fényvető lemezt úgy, hogy a régi áramkör eltávolítása közben végzett műveleteket fordított sorrendben hajtsa végre.
▶Helyezze vissza az átlátszó burkolatot a házba.
▶Csatlakoztassa a készülék feszültségellátását.

8 Tisztítás és karbantartás

FIGYELMEZTETÉS!

A készüléket minden tisztítás és karbantartás előtt válassza le a hálózatról.

FIGYELEM! Sérülés veszélye!

• Soha ne tisztítsa a hűtőkészüléket folyó víz alatt vagy mosogatóvízben.
• Ne használjon a tisztításhoz éles tisztítóeszközöket vagy kemény tárgyakat, mert azok a hűtőkészüléket megsérthetik.

▶ Alkalmanként tisztítsa meg a készüléket kívül-belül nedves ruhával.
Biztosítsa, hogy a készülék szellőztető és légtelenítő nyílásai por- és szennyeződésmentesek legyenek, mert így az üzem közben létrejövő hő távozhat és a készülék nem károsodik.

9 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:

• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

10 Üzemzavar-elhárítás

Hiba Lehetséges ok Megoldási javaslat

A készülék nem működik, a LED nem világít.	A jármű 12/24 V-os dugaszolóaljzatában (szivargyújtó) nincs feszültség.	A legtöbb járműben be kell kapcsolni a gyújtást ahhoz, hogy feszültség legyen a szivargyújtóban.
	A váltakozó feszültségű dugaszolóaljzatban nincs feszültség.	Próbáljon egy másik dugaszolóaljzatot használni.
	A készülékbiztosíték meghibásodott.	Cserélje ki a készülékbiztosítékot, lásd „A készülékbiztosíték cseréje” fej., 334. oldal.
	A beépített hálózati tápegység hibás.	A javítást csak engedéllyel rendelkező vevőszolgálat végezheti.
A készülék nem hűt (a dugóscsatlakozó be van dugva, a „POWER” LED világít).	A kompresszor meghibásodott.	A javítást csak engedéllyel rendelkező vevőszolgálat végezheti.
A készülék nem hűt (a dugóscsatlakozó be van dugva, a „POWER” LED narancssárgán villog, a kijelző ki van kapcsolva).	Az akkumulátorfeszült-ség túl alacsony.	Ellenőrizze és szükség esetén töltse fel az akkumulátort.
12/24 V-os aljzatról (szivargyújtó) történő üzemeltetés esetén: A gyújtás be van kapcsolva, a készülék nem működik és a LED nem világít.Húzza ki a dugóscsatlakozót a dugaszolóal-jzatból és vizsgálja meg a következőket.	A szivargyújtó foglalata elszennyeződött. Emiatt rossz az elektromos érintkezés.	Ha a hűtőláda dugóscsatlakozója nagyon felmelegszik a szivargyújtó foglalatában, akkor vagy a foglalatot kell megtisztítani, vagy lehet, hogy a dugóscsatlakozó nincs megfelelően összeszerelve.
	Kiégett a 12/24 V-os dugóscsatlakozó biztosítéka.	Cserélje ki a 12/24 V-os dugóscsatlakozó biztosítékát (10 A), lásd „A csatlakozóbiz-tosíték (12/24 V) cseréje” fej., 335. oldal
	Kiégett a jármű biztosítéka.	Cserélje ki a jármű 12/24 V-os dugaszoló-aljzatának biztosítékát (szokásosan 15 A) (ennek során vegye figyelembe az illető jármű kezelési útmutatóját).
A kijelzőn hibaüzenet (pl. „Err1”) jelent meg és a készülék nem hűt.	Belső üzemzavar miatt a készülék kikapcsolt.	A javítást csak engedéllyel rendelkező vevőszolgálat végezheti.

11 Ártalmatlanítás

A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájéko-zódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

12 Müszaki adatok

	CFX28 CFX35 CFX40
Cikkszám: 9105305970 91	05304047 9105304048
Csatlakozási feszültség:	12/24 V--- és 100–240 V~
Névleges áram:	12 V---: 6,5 A24 V---: 3,2 A100 V~: 0,75 A240 V~: 0,32 A	12 V---: 7,0 A24 V---: 3,2 A100 V~: 0,86 A240 V~: 0,42 A
Hűtési teljesítmény:	+10 °C ... –22 °C (+50 °F ... –8 °F)
Kategória: 1
Energiahatékonysági osztály:	A++ A++
Energiafogyasztás: 61 kWh/év 62 kWh/év 64 kWh/év
Bruttó úrtartalom:	28 l	34,5 l	41 l
Hasznos térfogat:	26 l	32 l	38 l
Klímaosztály:	N, T
Környezeti hőmérséklet:	+16 °C ... +43 °C
Zajkibocsátás:	34 dB (A)	45 dB (A)
USB csatlakozó:	5 V---, 500 mA
Méretek(szélesség x magasság x mélység) mm-ben(markolatokkal):	620 x 425 x 342	692 x 411x 398	692 x 461x 398
Tömeg:	16,1 kg	17,5 kg	18,5 kg
	CFX50 CFX65 CFX65DZ
Cikkszám: 9105304049 91	05304050 9105304051
Csatlakozási feszültség:	12/24 V--- és 100–240 V~
Névleges áram:	12 V---: 7,8 A24 V---: 3,6 A100 V~ : 0,95 A240 V~ : 0,46 A	12 V---: 8,2 A24 V---: 3,8 A100 V~ : 1,0 A240 V~ : 0,48 A	12 V---: 5,5 A24 V---: 2,6 A100 V~ : 0,75 A240 V~ : 0,37 A
Hűtési teljesítmény:	+10 °C ... –22 °C (+50 °F ... –8 °F)
Kategória: 1
Energiahatékonysági osztály:	A++ A+
Energiafogyasztás: 66 kWh/év 69 kWh/év 115 kWh/év
Bruttó úrtartalom:	50 l	65 l	Térosztóval: 61 lTérosztó nélkül: 65 l
Hasznos térfogat:	46 l	60 l	53 l
Klímaosztály:	N, T
Környezeti hőmérséklet:	+16 °C ... +43 °C
Zajkibocsátás:	45 dB (A)
USB csatlakozó:	5 V---, 500 mA
Méretek(szélesség x magasság x mélység) mm-ben(markolatokkal):	725 x 471 x 455	725 x 561 x 455	725 x 561 x 455
Tömeg:	20,4 kg	22,3 kg	23,2 kg

MEGJEGYZÉS

32 °C (90 °F) fölötti környezeti hömérséklet esetén a minimális hömérséklet már nem érhető el.

Vizsgálat / tanúsítványok:

A hütőkörben alkalmazott közeg: R134a.

AUSTRALIA

Mail: [e-mail]

ITALY
