HASZNÁLATI ÚTMUTATÓ Lumix H-HSA12035 PANASONIC

Európába importálja: Panasonic Marketing Europe GmbH

Mielött használatba venné a készüléket, kérjük, olvassa végig figyelmesen ezt az útmutatót, és őrizze meg, mert a későbbiekben is hasznos lehet, ha valaminek utána kíván nézni.

– Ha ezt a szimbólumot látja –

Tájékoztató a régi berendezések ártalmatlanításáról Csak az Európai Unió és olyan országok részére, amelyek begyűjtő rendszerekkel rendelkeznek

Ha ez a szimbólum szerepel a termékeken, a csomagoláson és/vagy a mellékelt dokumentumokon, az elhasznált elektromos és elektronikus termékeket nem szabad keverni az általános háztartási szeméttel.

A helyes kezelés, visszanyerés és újrahasznosí-

tás érdekében kérjük, szállítsák a régi termékeket az elérhető, kijelölt gyűjtőhelyekre, a hazai törvényeknek megfelelően.

Ezeknek a megfelelő ártalmatlanításával segít megőrizni az értékes erőforrásokat és megelőzheti a környezetre és az egészségre esetleg ártalmas hatásokat.

Ha a begyűjtésre és újrahasznosításra vonatkozó, további információra van szüksége, kérjük, vegye fel a kapcsolatot a helyhatósággal.

A nemzeti törvények értelmében az ilyen hulladék helytelen ártalmatlanítása esetén büntetést szabhatnak ki.

Információk az Ön biztonsága érdekében

Tartsa a lehető legtávolabb a készüléket az elektromágneses berendezésektől (pl. mikrohullámú sütők, TV készülékek, videojátékok, rádióadók, magasfeszültségű vezetékek stb.)

• Ne használja a fényképezőgépet mobiltelefon közelében, mert ez zajt okozhat, és ezzel kedvezőtlenül befolyásolhatja a képet és/vagy a hangot.
• Ha a fényképezőgép az elektromágneses berendezések káros hatása miatt nem működik jól, akkor a fényképezőgép kikapcsolása után távolítsa el az akkumulátort, és/vagy húzza ki a csatlakoztatott hálózati adaptert. Ezután helyezze be ismét az akkumulátort, és/vagy csatlakoztassa újból a hálózati adaptert, és kapcsolja be a fényképezőgépet.

Az objektív olyan digitális fényképezőgéppel használható, amely „Micro Four Thirds™ System” (Mikro 4/3-os) szabványos optikarögzítéssel rendelkezik.

• Nem lehet olyan fényképezőgépre rögzíteni az objektívet, amely Four Thirds™ (4/3-os) szabvánnyal rendelkezik.
• A kezelési útmutatóban szereplő képek, illetve a specifikáció a későbbi változtatások következtében különbözhetnek az Ön által vásárolt készüléktől.

• A Micro Four Thirds™ (Mikró-négyharmad) és a Micro Four Thirds logó jelölések az Olympus Imaging Corporation védjegyei vagy bejegyzett védjegyei Japánban, az Egyesült Államokban, az Európai Unióban és más országokban.

• A Four Thirds™ (Négyharmad) és a Four Thirds logó jelölések az Olympus Imaging Corporation védjegyei vagy bejegyzett védjegyei Japánban, az Egyesült Államokban, az Európai Unióban és más országokban.

• A G MICRO SYSTEM a LUMIX cserélhető objektív típusú, digitális fényképezőgép rendszere, amely a Mikro-négy-harmad szabványon alapul.
• A jelen útmutatóban említett egyéb rendszerek vagy termékek neve általában az érintett rendszert vagy terméket kifejlesztő gyártók védjegye vagy bejegyzett védjegye.

Óvintézkedések

■ Az objektív gondozása

• Ez az objektív por- és cseppálló. Használat közben ügyeljen az alábbiakra. Amennyiben az objektív nem működik megfelelően forduljon a forgalmazóhoz vagy a márkaszervizhez.
  – Az objektívet por- és cseppálló digitális fényképezőgéphez csatlakoztassa.
  – Amikor leveszi az objektívet a digitális fényképezőgépről, ügyeljen rá, hogy ne kerülhessen homok, por vagy víz- csepp az objektívre, illetve a csatlakozópontokra.
  – Ez az objektív nem vízálló, nem használható víz alatti felvételek készítésére. Az objektív cseppálló, úgy tervez-ték, hogy ellenálljon a vízcseppeknek. Ha vízcsepp kerül az objektívre, törölje le használat után egy puha száraz ruhadarabbal.

• A por- és cseppállóság növelése érdekében, a gumi az objektív foglalaton helyezkedik el. Többszöri objektívcsere után előfordulhat, hogy az objektív gumi része nyomot hagy a digitális fényképezőgép vázán, ami azonban nem befolyásolja a teljesítményét. Az objektív gumi kicserélése érdekében keresse fel a legközelebbi márkaszervizt.

• Ne nyomja meg a lencsét túlzott erövel.
• Az objektív felületén található szennyeződés (víz, olaj vagy ujjnyom stb.) befolyásolja a képminőséget. Törölje meg a lencse felületét óvatosan, puha száraz ruhadarabbal fényképezés előtt és után.
• Ahhoz, hogy megakadályozza a por illetve egyéb részecs-kék felgyülemlését a lencsén, illetve az objektívbe jutását, helyezze fel a hátsó lencsesapkát, amikor az objektív nincs használatban.
• Az objektív ① érintkezőinek védelme érdekében, ne tegye le az objektívet úgy, hogy az objektívfoglalat lefelé nézzen. Vigyázzon, hogy az objektív érintkezői ne szennyeződjenek be. (Lásd az A ábrát)

■ Tudnivalók a páralecsapódásról (Az objektív lencséjének elhomályosodása)

• Hőmérséklet- és légnedvesség-különbség hatására páralecsapódás keletkezik az alábbiakban leírtaknak megfelelően. A páralecsapódás az objektívet piszkossá teheti, amely penészedéshez és meghibásodásához vezethet, ezért különösen ügyeljen a következő helyzetekben:
  – Amikor fényképezőgépet hideg időben a szabadból egy szobába viszi
  – Amikor a fényképezőgépet légkondicionált autóban tartja
  – Amikor a légkondicionáló berendezésből kiáramló hideg levegő közvetlenül éri az objektívet
  – Párás helyeken
• Ha páralecsapódást észlel, kapcsolja ki a táplálást, és ne használja a fényképezőgépet körülbelül két órán át. Amint a fényképezőgép átvette a környezet hőmérsékletét a páralecsapódás magától eltűnik.

B Mellékelt tartozékok

B 1

VFC4456

2

DVZE1008Z

VFC4605

VYC1084

A gyári számok 2017. januári állapotokat tükrözik. Ezek minden külön értesítés nélkül változhatnak.

1 Lencsetároló zsák (Objektív tartó)
2 Lencsesapka (Lencse védő)
3 Hátsó lencsesapka (Objektív hátsó takaró)
4 Lencseárnyékoló (Napellenző)
- A hátsó lencsesapka és a lencsesapka vásárláskor a cserélhető objektívre van felszerelve.

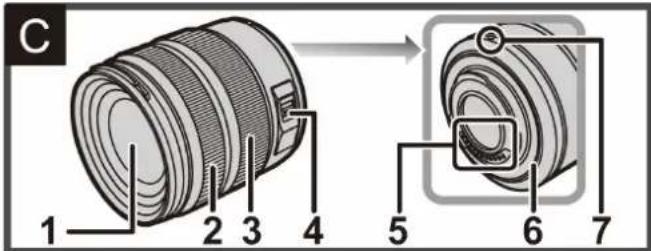

C Az alkatrészek elnevezése és funkciója

1 Objektívfelület
2 Fókuszgyűrű

Amikor kézi fókuszbeállítással (MF) készít képeket, forgassa el a fókuszáláshoz.

3 Zoomgyürü

Forgassa el a zoomgyürüt, amikor nagyított (tele) vagy távoli (nagylátószögű) képeket kíván készíteni.

4 [O.I.S.] kapcsoló

Az optikai képstabilizátor az objektív felhelyezésekor bekapcsolódik, ha az [O.I.S] kapcsoló [ON] (Be) állásban van.

- Állvány használatakor javasolt az [O.I.S] kapcsolót [OFF] (Ki) állásba kapcsolni.

5 Érintkezési pontok
6 Objektív gumi
7 Az objektív illesztési jelölése

Megjegyzés

• Amikor nagylátószögű oldalról és a fényképezőgép vakujával készít képeket, a képernyő széle esetleg sötét lehet. Ilyenkor javasoljuk a külső vaku használatát.
• Amennyiben fókuszálás után közelít a tárgyra, fókuszálási hibák jelentkezhetnek. Zoomolás után végezze el újra a fókuszálást.
• Nagyon csendes körülmények között, mozgókép készítése közben az automatikus fókusz működési zaja rögzítésre kerülhet. Ez nem jelent meghibásodást. Ilyen esetekben javíthat a szituáci ó n, ha átkapcsol kézi fókuszálásra.
• Ha mozgókép készítésekor az [O.I.S.] kapcsolót [ON] (Be) állásba kapcsolja, a működési zajok esetleg rögzítésre kerülnek. Ha ez zavaróvá válik, javasoljuk az [O.I.S.] kapcsoló kikapcsolását [OFF], és a fényképezőgép állványra szerelését.

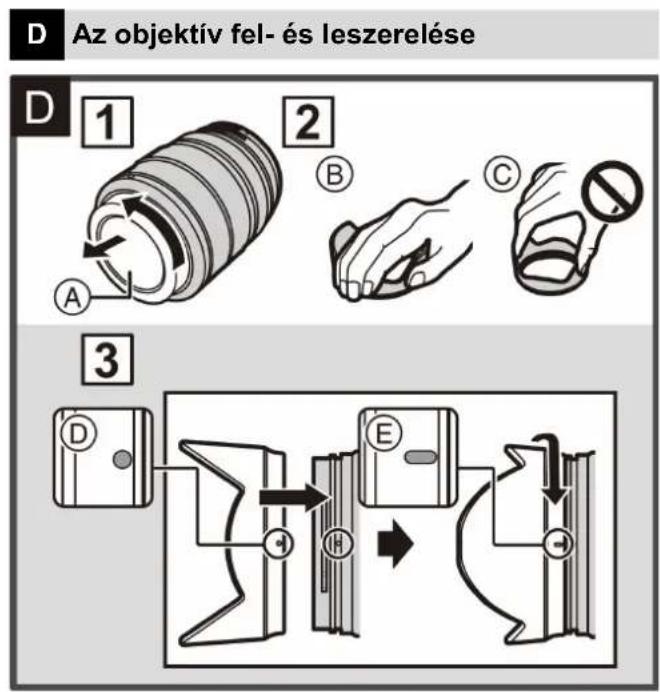

Az objektív fel- és leszerelésére vonatkozó információhoz olvassa el a digitális fényképezőgép használati útmutatóját is.

• Mielött felszereli vagy leszereli az objektivet, ellenőrizze, hogy a fényképezőgép ki van kapcsolva.
• Mielött felszereli az objektivet a digitális fényképezőgépre, távolítsa el az Ⓐ hátsó lencsesapkát oly módon, hogy a nyíl irányában elforgatja. (Lásd az 1 ábrát)
• Ahhoz, hogy megakadályozza a por illetve egyéb részecskék felgyülemlését a lencsén, illetve az objektívbe jutását, okvetlen helyezze fel a lencsesapkát/ hátsó lencsesapkát, amikor az objektívet leszereli a digitális fényképezőgépről.

■ Szűrők felszerelése

• Vignetta hatás léphet fel, ha egyszerre 2 vagy több szűrőt alkalmaz.

• A lencsesapka felhelyezhető már felszerelt szűrő esetén is.

• Amikor egyszerre használ lencsesapkát és szüröt, akkor először a szüröt szerelje fel.

• Ehhez az objektívhez nem lehet konverziós lencsét, illetve adaptert csatlakoztatni. Szűrő használható, de bármilyen más elem felszerelése károsíthatja az objektívet.

■ A lencseárnyékoló felhelyezése (Mellékelt tartozék) (Lásd a 2/3 ábrát)

Fogja meg a lencseárnyékolót az ujjaival az ábrának megfelelő módon (⑥).

- Ne úgy fogja meg a lencseárnyékolót, hogy az megcsavarodjon vagy meghajoljon (©).

1 Hozza egy vonalba a lencseárnyékolón lévő ① jelzést a lencse végén található jelzéssel.

2 Forgassa el a lencseárnyékolót a nyíl irányába, amíg a helyére nem kattan, és illessze a lencseárnyékolón lévő Ⓔ (☐) jelzést a lencse végén található jelzéshez.

■ A lencseárnyékoló ideiglenes tárolása (Lásd a 4ábrát)

1 Forgassa el a lencseárnyékolót a nyíl irányába a levételhez.
2 Fordítsa meg a napellenzót, majd helyezze vissza az előzőekben látható módon.

Megjegyzés

- Ha napellenzővel felszerelt fényképezőgépen vakuval készít képeket, akkor a lencseárnyékoló akadályozza a vakuból jövő fényt, ami azt okozza, hogy a kép alsó része sötét lesz (vignetta hatás), és a vaku fénymennyiségének vezérlése esetleg lehetetlenné válik. Javasoljuk, hogy ne használja egyszerre a vakut és a lencseárnyékolót.

Óvintézkedések a használat során

Ügyeljen arra, hogy az objektív ne essen le és ne ütődjön hozzá semmihez. Ne nyomja meg erősen az objektívet.

• Ügyeljen arra, hogy ne ejtse le és ne üsse oda semmihez a zsákot, melybe az objektívet tette, mert ily módon erős ütés érheti az objektívet. A fényképezőgép meghibásodhat és előfordulhat, hogy a képkészítés lehetetlenné válik. Az objektív is meghibásodhat.
• Felhelyezett objektíves, digitális fényképezőgép hordozásakor, fogja meg a digitális fényképezőgépet és az objektívet is.

Amikor a fényképezőgép környékén rovarirtó sprayt vagy egyéb illékony vegyszert használ, gondoskodjon róla, hogy ilyen anyagok ne kerülhessenek az objektívre.

- Ha ilyen vegyi anyagok kerülnek az objektívre, deformálódhat a burkolata vagy leválhat róla a festék.

Ne irányítsa az objektívet a napra, sem más, erős fényforrásra.

• Ez azt okozhatja, hogy az objektív túlzottan sok fényt gyűjt össze, ami tüzet vagy hibás működést eredményezhet.
• Semmilyen körülmények között ne tárolja az alábbi helyeken a készüléket, mivel ez problémát idézhet elő a működésben, illetve meghibásodást okozhat.

– Közvetlen napsütésnek kitett helyen, illetve a strandon nyáron
– Magas hőmérsékletű, magas páratartalmú, illetve olyan helyeken, ahol a hőmérséklet és a légnedvesség hirtelen megváltozhat
– Olyan helyeken, ahol nagy mennyiségben található homok, por, illetve piszok
– Ahol tüz ég
– Fűtő, légkondicionáló illetve párologtató berendezések közelében
– Ahol víz érheti a készüléket
– Ahol rezgésnek van kitéve
- Jármüben

• Olvassa el a digitális fényképezőgép kezelési útmutatóját is.
• Ha a készüléket huzamosabb ideig nem használja, javasoljuk, hogy a tárolásnál használjon szárítószert (szilikagélt). Ha ezt nem teszi meg, akkor penészesedés és egyéb problémák meghibásodást okozhatnak. Javasoljuk, hogy használat előtt ellenőrizze a készülék működését.

• Ne hagyja, hogy az objektív gumival vagy műanyag tárgyakkal hosszú ideig érintkezzen.

• Ne érjen az objektív érintkezőihez. Ez a készülék meghibásodását okozhatja.

• Ne szerelje szét és ne alakítsa át a készüléket.

Ne használja úgy alacsony hőmérsékleten, hogy hosszú ideig, közvetlenül hozzáér az objektívhez.

- Ha a bőre hosszú ideig, közvetlenül érintkezik a fényképezőgép fém részeivel olyan helyeken, ahol a hömérséklet nagyon alacsony (0 °C alatti hömérséklet, pl. síközpontban), akkor az sérülést okozhat. Ha hosszú ideig használja, vegyen fel kesztyűt, vagy hasonló védőfelszerelést.

Ne használjon benzint, hígítót, alkoholt vagy egyéb, hasonló tisztítószert az objektív lencséjének vagy külső felületének tisztításához.

• A vegyszerek használata károsíthatja az objektívet, illetve a festék lepattogzódásához vezethet.
• Törölje le a port illetve az ujjlenyomatokat egy puha, száraz ruhadarabbal.
• Használjon száraz, puha ruhadarabot az objektív gumin, a zoomgyűrűn illetve a fókuszgyűrűn lévő szennyeződés és por eltávolításához.
• Ne használjon háztartási tisztítószert vagy vegyszerrel kezelt törlőruhát.

Hibaelhárítás

Hang hallható, amikor a fényképezögépet be- illetve kikapcsolja.

Hang hallható az objektívból, amikor fényes témát fotóz, például egy kint lévő tárgyat.

- Ez a lencsék illetve a blende mozgásának hangja, nem jelent meghibásodást.

Müszaki adatok

A műszaki adatok minden külön értesítés nélkül változhatnak.

CSERÉLHETŐ OBJEKTÍV DIGITÁLIS

FÉNYKÉPEZÖGÉPHEZ

„LUMIX G X VARIO 12-35 mm/F2,8 II ASPH./

POWER O.I.S."

Gyújtótávolság

f=12 mm – 35 mm(35 mm-es filmes fényképezögépre átszámítva: 24 mm – 70 mm)

Rekesz típusa

7 rekeszlamella / környílású blende

Maximális rekesz

F2,8

Minimális rekesz érték

F22

Objektív felépítése

14 elem 9 csoportban(4 aszférikus lencse, 1 UED lencse, 1 UHR lencse)

Nanorészecskés felületkezelés

Igen

Fókuszálás tartománya

0,25 m –∞ (a fókusztávolság referencia vonalától)

Maximális képnagyítás

0,17 x (35 mm-es filmes fényképezőgépre átszámítva: 0,34x)

Optikai képstabilizátor

Rendelkezésre áll

[O.I.S.] kapcsoló

Rendelkezésre áll (Be/kikapcsolás)

Foglalat (Objektív rögzítés)

„Micro Four Thirds Mount” (Mikro 4/3-os foglalat)

Látószög

84° (Nagylátószög) – 34° (Tele)

Szűrő átmérő

58 mm

Max. átmérő

Körülbelül 67,6 mm

Teljes hosszúság

Körülbelül 73,8 mm (az objektív végétől az objektív foglalat alapjáig)

Tömeg (Súly)

Körülbelül 305 g

Üzemi hőmérséklet

-10 °C – 40 °C

Porálló és cseppálló

Rendelkezésre áll
