HASZNÁLATI ÚTMUTATÓ Lumix DMW-MCFS5 PANASONIC

Vízalatti tok fényképezőgéphez

LUMIX

Használatba vétel előtt, kérjük, először olvassa el végig a kezelési útmutatót.

Tartalom

Használat előtt

Tartozékok

Kezelés és elővigyázatosság

Alkotóelemek

Mi az O-gyürü?

Előkészület – Az O-gyűrű beállítása

Előkészület – A tok vízállóságának ellenőrzése

Előkészület – A digitális fényképezőgép behelyezése

Felvételek készítése

Tanácsok a vízalatti képek elkészítéséhez

Használat utáni teendők

Tisztítás és tárolás

A használattal kapcsolatos tanácsok

Müszaki adatok

Használatba vétel előtt

• Ez a tok csak Panasonic típusú digitális fényképezőgéphez használható. Maximum 40 méter mélységig készíthet felvételeket a víz alatt.
• A nem megfelelő használatból eredő vízszivárgás esetén a Panasonic nem vállal felelősséget a készülékekben bekövetkezett károkért (a digitális fényképezőgépben, az akkumulátorokban, a memóriakártyában, stb.), illetve egyéb felmerülő költségekért.
• A Panasonic szintén nem vállal felelősséget a balesetekből eredő sérülésekért, illetve vagvoni károkért.
• Olyvassa el a digitális fényképezőgép használati utasítását.
• A digitális fényképezőgép behelyezése előtt, merítse a vízálló tokok vízbe 3 percre (vagy hosszabb időre), és ellenőrizze, hogy nem szivárog-e víz a belsejébe.

A vízalatti tok kezelése

- A következő körülmények megléte esetén használja:

■ Vízmélység: maximum 40 m
■ Környezeti hömérséklet: 0-40 °C

• Ne használja a tokot 40 °C-nál magasabb hőmérsékletű vízben. A forró víz károsíthatia a tokot, illetve vízszivárgást okozhat.
• Bár a vízálló tok ütésálló polikarbonátból készült, használatakor legyen figyelmes. A tok könnyen megkarcolódhat, ha pl. sziklás helyen készít felvételeket és véletlenül elejti azt. Utazásnál gondosan csomagolja be a tokot, megakadályozva azt, hogy leejtéskor közvetlen ütés érje. Ne hagyja a tokban a fényképezőgépet. A tokban csak akkor hagyja a gépet, ha rövid ideig szállítja azt, pl. a repülőtérről a merülés helyéig. A csomagolóanyagot, amibe a tok eredetileg be van csomagolya, nem úirahasználható.
• A repülögép landolásakor a légnyomásváltozás hatására a tok kiterjedhet, és megrongálódhat. Landolás előtt távolítsa el az O-gyűrűt.
• Ne hagyja hosszabb időre a digitális fényképezőgépet közvetlen napfénynek kitett helyen, pl. autóban vagy hajón. A tok légmentesen zár, ezért a tok belsejében megnövekedhet a hőmérséklet, ami a digitális fényképezőgép meghibásodását okozhatja. Ne hagyja, hogy túlságosan megnövekedjen a hőmérséklet a tok belsejében.

Használatba vétel előtt (folytatás)

A vízalatti tok használata magas vagy alacsony hőmérséklet esetén

- Ha a tokot nedves vagy túl meleg helyiségben nyitja ki vagy zárja be, és ezután viszi azt túl hideg helyre vagy a víz alá, a belsejében páralecsapodás keletkezhet, az üvegfelület bepárásodhat és károsodhat a digitális fényképezőgép.

- Ha a tokot hideg helyröl vagy hideg vízböl hirtelen meleg helyre viszi, az üvegfelület bepárásodhat. Fényképezés előtt várjon, amíg a tok hömérséklete közel azonos nem lesz a levegő hömérsékletével.

Előkészület

• Ne nyissa ki vagy zárja be a tokot olyan helyen, ahol víz fröccsenhet rá, illetve homok kerülhet bele. Javasoljuk, hogy a tok nyitását, illetve zárását épületen belüli helviségben végezze.
• Az akkumulátor, a memóriakártya, stb. cseréjét és a digitális fényképezőgép behelyezését olyan helyiségben végezze, ahol alacsony a páratartalom.

• Ha a merülés helyszínén kell kinyitnia vagy zárnia a tokot, mert szükségessé vált az akkumulátor vagy a memóriakártya cseréje, feltétlenül tartsa be az alábbiakat:

• Olyan helyet válasszon, ahol a vízalatti tokra nem fröccsenhet víz és nem kerülhet homok a belsejébe.

• A tok elő-és hátlapja, valamint a zárókapcsai közötti helyről fújja ki az esetleges vízcseppeket. Egy száraz ruhával alaposan töröljön le minden vízcseppet.
• A testéről, illetve a hajáról is törölje le alaposan a vízcseppeket.
  ■ Különösen ügyeljen arra, hogy a búvárruha ujjából víz folyhat ki.
• Ne érintse meg a digitális fényképezőgépet, ha tengervíz került a kezére. Előzőleg édesvízzel nedvesítsen meg egy törölközöt és tegye egy műanyag tasakba. Ezzel a törölközővel töröljön le a kezéről, illetve a testéről a vizet vagy a homokot.

- A tok nem csillapítja az ütést, illetve a rázkódást. Ha nehéz tárgyat helyez a tokra, vagy rázkódásnak teszi ki, a digitális fényképezőgép meghibásodhat. Ügyeljen erre, amikor használja a tokot.

Tartozékok

Amikor először bontja ki a csomagolást ellenőrizze, hogy az tartalmazza-e a vízalatti tokot és minden egyéb tartozékot illetve, hogy azok a csomagolás és szállítás közben nem sérültek-e meg. Ha szokatlan dolgot tapasztal, még a használatba vétel előtt vegye fel a kapcsolatot a kereskedővel.

Ne használjon az alábbiakban felsorolt tartozékokon kívül mást.

	O-gyűrűVMG1742		Silica gel (páramegkötő)1 g/ 5 dbVZG0371
	Kenőanyag(az O-gyűrűhöz)VZG0372		HordszíjVFC4179
	DiffúzorVYK2M71A diffúzort eltávolíthatja, ha nem használja azt.
	Eltávolítás	CsatlakoztatásHelyezze a tok hátlapján található jelzéshez és csatlakoztassa.

Kezelés és elővigyázatosság

- Ne tegye a tokok olyan helyre, ahonnan az leeshet.

- Ha a tok a fejére vagy a lábára esik, sérülést okozhat, valamint a tok is károsodhat.

- Soha ne próbálja a tokot átalakítani.

• Ha a tok átalakítása miatt a digitális fényképezőgépbe víz kerül, a készülék meghibásodhat.
• Ha annak ellenére, hogy a fényképezőgépbe víz került, továbbra is működteti azt, az tüzet okozhat.

- Ne használja a tokot oxigénpalackos merülés esetén megfelelő gyakorlat nélkül.

- Oxigénpalackos merülésnél csak akkor fényképezzen, ha e sportban már kellő gyakorlatot szerzett és rendelkezik ilyen képesítéssel.

- A tokot, a kenőanyagot, a silica gelt, illetve az O-gyűrűt soha ne tegye olyan helyre, ahol hozzáférhetnek a gyerekek.

• A gyermek becsípheti az ujját, vagy más testrészét a tokba és megsérülhet.
• A gyermekek véletlenül lenyelhetik a kenőanyagot, a silica gelt vagy az Ogyűrűt.
• Azonnal forduljon orvoshoz, ha úgy gondolja, hogy a gyermek lenyelte a kenőanyagot, a silica gelt vagy az O-gyűrűt.

- Ne akassza a hordszíjat a nyaka köré a víz alatt.

- A nyaka köré tekeredve fulladást vagy más súlyos sérülést okozhat.

- Ha kenőanyag került a kezére, mossa le alaposan.

■ Ne érintse meg a száját, illetve a szemét, ha a kezére került a kenőanyag.

- Ha víz szivárgott a tokba, azonnal szüntesse meg a működtetést.

• Ez áramütéshez, égéshez, vagy tűzhöz vezethet.
  ■ Forduljon a kereskedöhöz.

- Ha a víz alatti használat közben bármilyen szokatlan dolgot tapasztal, a felemelkedés közben tartson be minden szükséges eljárást és utasítást a nyomáscsökkenésre vonatkozóan.

■ Ha túl gyorsan emelkedik a víz felszínére, keszonbetegséget kaphat.

- Ha használat közben füstöt vagy szokatlan melegedést, kellemetlen szagot vagy furcsa hangot érzékel, azonnal szüntesse meg a működtetést.

• Ez áramütéshez, égéshez, vagy túzhöz vezethet.
• A digitális fényképezőgépet vegye ki a tokból, valamint az akkumulátort azonnal távolítsa el a készülékböl.
  ■ Forduljon a kereskedőhöz.

- Ha víz szivárgott a tokba, a tok kinyitásakor legyen óvatos.

- A beszivárgott víz kilövellhet, vagy a hátlap lepattanhat.

- Ne tartsa a tokot olyan helyen, ahol túl magas a hőmérséklet.

• A tok belsejében nagyon magas lehet a hömérséklet, különösen akkor, ha az a tengerparton, hajón, stb. napsütötte helyen vagy nyáron zárt autóban van. A túl magas hömérséklet károsíthatja a vízálló tokot, vagy annak belső részeit.
• Ha digitális fényképezőgép van a tokban, az szintén károsodhat.
• Ha olyankor használja a fényképezőgépet, amikor a tok belsejében túl magas a hőmérséklet, az szivárgást, rövidzárlatot vagy a szigetelés leromlását okozhatja, ami tüzet vagy meghibásodást eredményezhet.

- Nedves kézzel ne nyúljon a fényképezőgéphez vagy az akkumulátorhoz.

- Ez elektromos áramütést vagy meghibásodást eredményezhet.

Felvételek készítése vakuval

• Amikor vakuval készít felvételt, előfordulhat, hogy a kép sarkai sötétebbek vagy a kép nincs egyenletesen megvilágítva.
• Amikor vakuval készít felvételt, a vaku általi megvilágítás kevésbé hatásos, mint a szárazföldön.

Alkotóelemek

1. Rögzízőszem a hordszíj számára (a hordszíj és a diffúzor összekötéséhez)

1. [E.ZOOM] gomb
2. Exponáló gomb
3. Zoom kar
4. Fényképezőgép be-/kikapcsoló gomb
5. Vakupapucs a külső vakuhoz (INON Inc.)*1
6. Elölap
7. Diffúzor (tartozék)
8. Üveg az elölapon
9. [REC]/[PLAYBACK] választó gomb
10. Nyomógombok (A részletekért olvassa el a digitális fényképezőgép kezelési útmutatóját.*²)
11. Hátlap
12. Rögzítőcsat
13. Zárkioldó gomb

1 2 3 4 5 6 7 8 9 10 11 12 13 14

*¹Ez egy vakupapucs az INON Inc. Által gyártott külső vaku csatlakoztatásához. A megfelelő vaku beazonosításához szükséges további információt az INON Inc.-től szerezhet be. http://www.inon.co.jp/INON_WORLD_body.html

^*2 A használt digitális fényképezőgéptól függően, a tokon lévő gomb jelzések kissé eltérhetnek. Kövesse a digitális fényképezőgépen lévő gombjelzéseket.

Mi az O-gyürü?

- Az O-gyűrű a vízalatti fényképezőgépeknél, óráknál és búvárfelszereléseknél alkalmazott vízálló csomagolási mód.

- Az O-gyűrű biztosítja a tok vízhatlanságát, azaz eltömíti a tok elő- és hátlapja közti rést

Hogyan biztosítja az O-gyűrű, hogy a tok vízálló legyen?

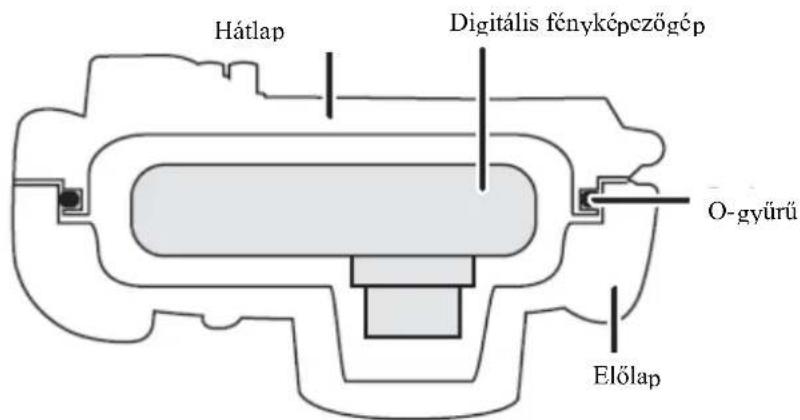

Hátlap Digitális fényképezőgép O-gyűrű Előlap

A gumigyürü eltömíti a tok elő- és hátlapja közti rést, és megakadályozza a víz beszivárgását.

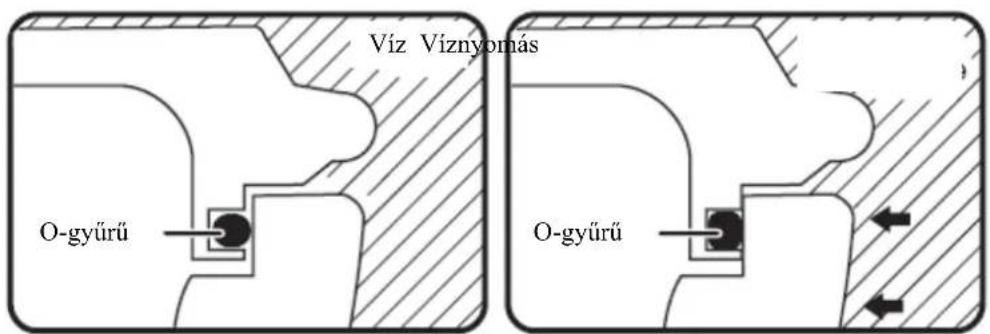

Viz Viznyornás O-gyűrű O-gyűrű

A víznyomás hatására az O-gyűrű felülete kiterjed és a tok még szorosabban összepréselődik.

Az O-gyűrű megakadályozza a víz beszivárgását azzal, hogy a tok oldalainál szoros kapcsolatot biztosít. Ezért nagyon fontos, hogy a gyűrű kezelése és tárolása megfelelő gondossággal történjék. Az O-gyűrű nem megfelelő kezelése esetén vízszivárgás léphet fel.

Előkészület – Az O-gyűrű behelyezése

A digitális fényképezőgép behelyezése előtt ellenőrizze, hogy az O-gyűrű a helyén van-e. Alaposan mossa meg és szárítsa meg a kezét, mielőtt megérinteni az O-gyűrűt. Homok- és pormentes helyre tegye le a gyűrűt.

1) Lazítsa meg ujjaival az O-gyúrút, és vegye ki.

- Két ujja végével lazítsa ki az O-gyűrűt, majd emelje meg a meglazított résznél. Nagyon ügyeljen arra, hogy ne karcolja meg a gyűrűt a körmével.

O-gyúrű O-gyúrű

Megjegyzés:

- Az O-gyűrű kiemelésénél ne használjon éles, hegyes végű eszközt, mert ez megkarcolhatja a gyűrűt.

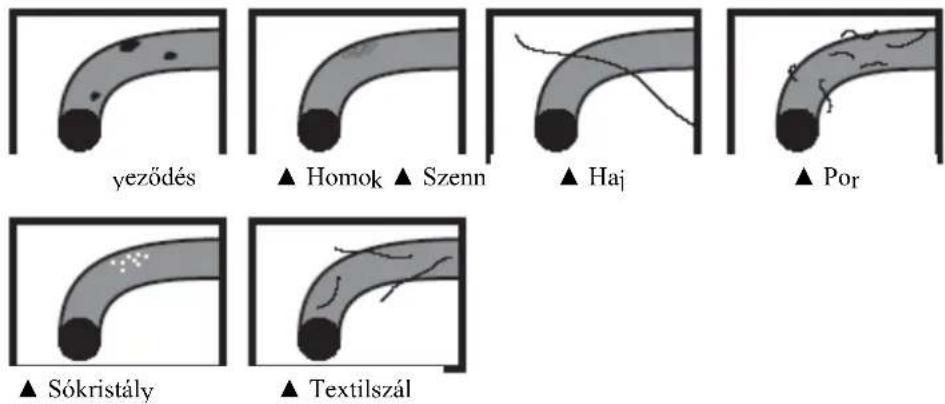

2) Az O-gyűrű ellenőrzése

- Ellenőrizze, hogy az O-gyűrűn nincs-e szennyeződés, homok, hajszál, por, sókristály, textilszál, vagy zsíros szennyeződés. Ha ilyet észlel, puha, száraz ruhával távolítsa el azt.

- Az O-gyürün lehet szabad szemmel nem látható szennyeződés. Ezt úgy tudja ellenőrizni, hogy ujját végighúzza az O-gyürün.

- Ügyeljen arra, hogy amikor száraz ruhával törli át az O-gyűrűt, ne maradjon textilszál rajta.

- Ellenőrizze, hogy az O-gyűrű nincs-e megrepedve, megcsavarodva, összenyomva, megkoptatva vagy lehorzsolva és nincs-e rátapadva homok. Ha ez előfordul helyezzen be egy új gyűrűt.

▲ Betömödve
▲ Lehorzsolva

3) Ellenőrizze a barázdát, ahova az O-gyűrű kerül.

- A barázdába homokszemek, illetve sókristályok kerülhetnek. Fújja ki, illetve fültisztító pálcikával távolítsa el ezeket. Fültisztító használata esetén ügyeljen arra, hogy ne maradjanak szálak a barázdában.

Előkészület – Az O-gyűrű behelyezése (folytatás)

4) Ugyanígy ellenőrizze az O-gyúrű másik oldalát.

5) Használja a kenőanyagot (tartozék).

- Ujjhegyével egyenletesen kenjen szét egy rizsszemnyi kenőanyagot (tartozék) az O-gyűrűn.

- Túl sok kenőanyag használata esetén szennyeződés vagy por ragadhat az Ogyűrűre.

- Csak a tartozékként mellékelt kenőanyagot használja. Más kenőanyag alkalmazása esetén károsodhat az O-gyűrű felülete, és ez vízszivárgást eredményezhet.

- A kenőanyagot ne papírral vagy textilanyaggal vigye fel, mert papír vagy textildarabok ragadhatnak az O-gyűrüre.

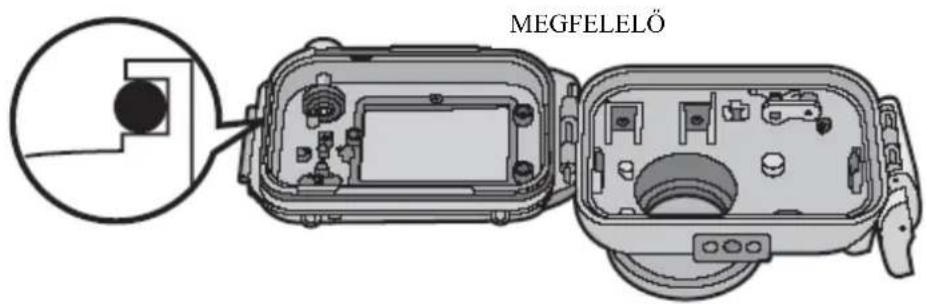

6) Az O-gyúrút egyenletesen szétterítve tegye a barázdába.

Ellenőrizze a következőket:

- Nem ragadt-e szennyeződés a gyűrüre.

- Megfelelően befeküdt-e a gyűrű a helyére.

- Nincs-e megcsavarodva a gyü rü.

• Nincs-e túlzottan kihúzva a gyűrű.

7) Ellenőrizze az O-gyűrűt még egy utolsó alkalommal.

Még egyszer ellenőrizze a következőket:

• Nem ragadt-e szennyeződés a gyűrüre.
• Megfelelően befeküdt-e a gyűrű a helyére.
  • Nincs-e megcsavarodva a gyürü.
• Nincs-e megsérülve vagy összenyomódva az O-gyűrű.

Száraz ruhával alaposan távolítson el mindenféle szennyeződést a kezéről, majd mossa meg a kezét vízzel.

8) Zárja le a rögzítőkapcsot.

- Ellenőrizze, hogy nem tapadt-e valami az O-gyűrű külső felületére és a tok előlapjának rögzítőkapcsára, majd zárja be a tokot.

Megjegyzések

• A tok legyen teljesen légmentesen zárt, vigyázzon nehogy megsértse az előlap és hátlap között elhelyezkedő O-gvűrűt.
• Soha ne használjon sérült, szennyez ődött O-gyűrűt. Ez szivárgáshoz vezethet.
• Minden egyes használatnál, vegye ki az O-gyűrűt és ellenőrizze, hogy nincs-e szennyeződés, homok, hajszál vagy más idegen anyag az O-gyűrű barázdájában, majd kenjen a kenőanyagból (tartozék) egy vékony réteget rá.. Túl sok kenőanyag használata esetén szennyeződés vagy por ragadhat az O-gyűrűre, ami vízszivárgást okozhat.
• A használt O-gyűrű megsérülhet vagy elszennyeződhet, ezért feltétlenül vigyen magával tartalék O-gyűrűt.

Előkészület – A tok vízhatlanságának ellenőrzése

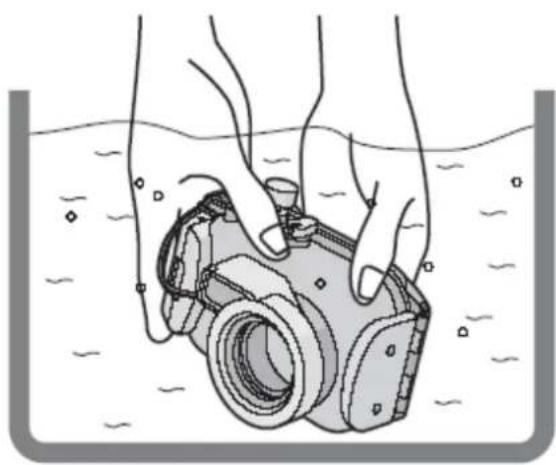

Az O-gyűrű behelyezése után és mielőtt betenné a digitális fényképezőgépet a tokba, ellenőrizze, hogy nem szivárog-e víz a tokba. Ezért 3 percnél hosszabb időre merítse azt vízbe (pl. a mosdókagylóban, vagy fürdőkádban).

- A víz ne legyen 40 °C-nál melegebb. Ennél melegebb víz károsíthatja a tokot, vagy vízszivárgást eredményezhet.

A digitális fényképezőgép behelyezése után végezze el ugyanezt a tesztet.

Megjegyzések:

- Ha vízbe meríti a tokot és buborékok szállnak fel, vagy ha víz van a tok belsejében, amikor kiveszi azt a vízből, az azt jelenti, hogy víz szivárog a tokba. Ilven esetben fordulion a kereskedőhöz.

- Ha használat közben vízszivárgás lép fel és a digitális fényképezőgép víz alá került, azonnal vegye ki az akkumulátort. A hidrogén gáz meggyulladhat, vagy robbanhat, ha a közelben tíjz van

- Ha a tokot kézben tartva gyorsan meríti a víz alá, vagy ha hajóról dobja azt a tengerbe a nagy nyomás miatt felléphet némi vízszivárgás. Ez nem jelent meghibásodást. Mindig lassan merüliön a víz alá.

- A tokot 40 m-es vízmélységig történő használatra tervezték. Ha ennél mélyebbre merül le, az a tok károsodását eredményezheti.

- A tok zárásakor ügyeljen arra, hogy idegen anyag ne kerülhessen az O-gyűrű és a barázda közé. Csupán egyetlen hajszál, vagy porszem is eredményezhet vízszivárgást.

Előkészület – A digitális fényképezőgép behelyezése

Ellenőrizze, hogy a fényképezőgép és a tok is kikapcsolt [OFF] állásban van-e, és a [REC]/[PLAYBACK] választó gomb [☐/] állásban van.

- A fényképezőgépről távolítsa el a szíjat és a lencsevédő sapkát.

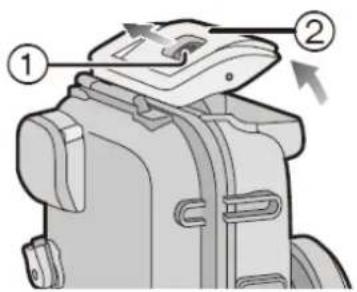

1) A tok kinyitásához, a rögzítőkapcsot a ② résznél nyomja felfelé, majd tolja el az ① irányába.

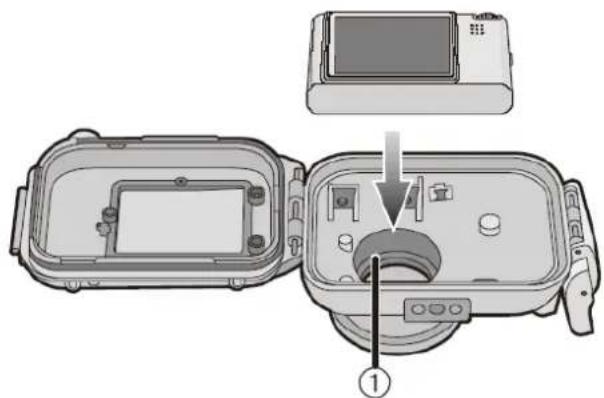

2) Tegye bele a digitális fényképezőgépet a tokba.

- Ügyeljen arra, hogy ne mozdítsa el az árnyékoló gyűrűt ①.

- Mindig új silica gelt-t használjon.

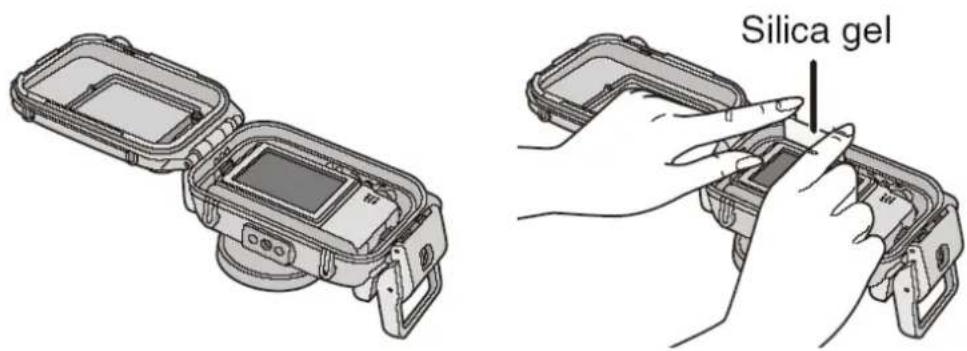

Silica gel

Előkészület – A digitális fényképezőgép behelyezése (folytatás)

- Behelyezéskor az ábra szerint hajlítsa meg a silica gelt, majd tolja be ameddig lehetséges. Ha úgy zárja a tokot, hogy a silica gel nincs teljesen a helyén, az hozzáér az O-gyűrűhöz, ami vízszivárgást eredményez.

- Amikor a levegő hőmérséklete magas, a vízé pedig alacsony, a tok belsejében páralecsapódás keletkezhet. Ennek megakadályozása érdekében ellenőrizze, hogy a silica gel nem ér hozzá a fényképezőgép lencséjéhez. Annak megakadályozására, hogy ne alakuljon ki pára a tokban, a használat előtt 1-2 órával korábban tegye be a silica gelt.

4) Zárja be a rögzítőkapcsot.

Ellenőrizze, hogy a rögzítókapocs megfelelően zárult-e. Ügyeljen arra, hogy ne csípje be a hordszíjat, stb.

5) Miután behelyezte a digitális fényképezőgépet, még egyszer ellenőrizze, hogy nem szívárog-e víz a tokba.

Megjegyzések:

• Még egyszer ellenőrizze, hogy az O-gyűrű egyenletesen helyezkedik-e el az O-gyűrű barázdájában.
• Ne nyissa vagy zárja a tokok olyan helyen, ahol sok a homok, por, illetve magas a nedvesség- és a páratartalom.
• Hirtelen hömérsékletváltozás esetén páralecsapódás keletkezhet a tok belsejében.
• Ha napolaj vagy egyéb anyag tapad a tokra, azonnal mossa le langyos vízzel, nehogy csökkenjen a vízhatlanság vagy elszíneződjön a tok.

Felvételek készítése

Vízalatti felvételkészítés előtt

Lemerülés előtt ellenőrizze az alábbiakat:

• Az akkumulátor tápfeszültsége elegendő-e a felvételhez?
• Elég memóriakapacitás áll-e rendelkezésre?
• Az O-gyűrű beillesztése a barázdába megfelelő-e?
• Ellenőrizze, hogy valóban nem szivárog-e víz a tokba?
• Biztonságosan záródik-e a rögzítőkapocs?

Felvételek készítése

1) Kapcsolja be a fényképezőgépet.

Nyomja meg az ① pontnál, hogy kioldjon a zár, majd kapcsolja be [ON] helyzetbe. A zárás érdekében a ② pontnál nyomja meg.

① OFF • • ON → ② OFF • • ON

2) Az üzemmód menü megjelenítése után a vízalatti [UNDERWATER] lehetőséget válassza.

- A részleteket lsd. a digitális fényképezőgép kezelési útmutatójában.

3) A folyadékkristályos kijelző AF területével fókuszáljon a kívánt tárgyra.

4) A fókuszálás érdekében nyomja a ◀(_) gombot.

- A ◀(⊗) gomb újbóli megnyomásával törli az üzemmódot.

5) A felvétel elkészítése érdekében nyomja meg az exponáló gombot.

Megjegyzések

• Mielött beteszi a fényképezőgépet a vízálló tokba javasoljuk, hogy újra állítsa be az órát. (A részleteket lsd. a digitális fényképezőgép kezelési útmutatójában.)
• Ha valami a fényképezőgép előtt úszik vagy lebeg, a fényképezőgép a kívánt cél helyett erre a tárgyra fókuszálhat.
• Ha vízcseppek vagy valamilyen szennyeződés ragadt az üvegre, nem lehet a tárgyra fókuszálni. Ezért felvétel készítés előtt feltétlenül tisztítsa meg az üveget.

Tanácsok a vízalatti fényképezéshez

Amikor a vízben túl kékes a kép.

1) Nyomja meg néhányszor a ▲ (图) gombot, amíg meg nem jelenik a [WB±] jelzés.

2) A fehéregyensúly beállítása érdekében nyomja meg a gombot.

3) Befejezésként nyomja meg a [MENU/SET] gombot.

- Befejezheti a műveletet az exponáló gomb félig történő lenyomásával is.

A legjobb kép kiválasztása

A vakut állítsa állásba.

Használja az automatikus rekesz beállítást (azoknál a modelleknél, ahol ez a funkció elérhető).

- Az exponáló gomb minden egyes megnyomására, automatikusan 3 kép készül különböző expozíciós idővel. A 3 képből kiválaszthatja a leginkább tetszöt.

Sorozatfelvétel (Burst)

- Az exponáló gomb folyamatos nyomva tartásával, pl. egy gyorsan mozgó tárgyról egynél több felvétel készül. A felvett képek közül kiválaszthatja a leginkább tetszöt.

Megjegyzés:

- További információk érdekében olvassa el a digitális fényképezőgép használati utasítását.

Használat utáni teendők

A fényképezés befejezése után hajtsa végre a következő lépéseket.

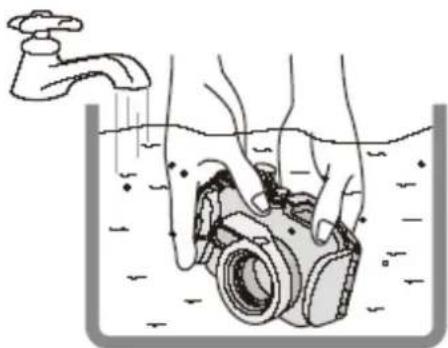

1) Anélkül, hogy kivenné a fényképezőgépet, kb. 30 percre vagy hosszabb időre merítse friss vízbe a tokot, hogy a sókristályok, stb. leolvadjanak.

- A tokon nyomjon meg minden működtető, stb. Gombot, hogy lemosódjon a tengervíz. Ha a sókrisztályok a gombokon, stb. maradnak a gombok megnyomása nehézkessé válhat, és meghibásodhatnak.

- Gyorsan folyó víz vagy nagy víznyomás alatt ne mossa a tokot, mert víz juthat a tok belsejébe.

2) Száraz ruhával, amelyre nem ragadtak sókristályok, törölje le a vizet, majd teljesen szárítsa meg.

- Szárítás céljából ne tegye ki közvetlen napfény hatásának a tokot. Ez a tok elszíneződését vagy károsodását eredményezheti, vagy siettetheti az O-gyűrű elhasználódását.

3) Nyissa ki a hátlapot és vegye ki a digitális fényképezőgépet.

4) Vegye ki az O-gyűrűt a tokból és ellenőrizze, hogy nincs-e szennyeződés, stb. az O-gyűrű barázdájában.

5) A kenőanyag felkenése közben ellenőrizze, hogy nincs-e karcolás, sérülés az Ogyűrűn.

Megjegyzések:

A digitális fényképezőgép kivételénél ügyeljen arra, hogy ne érje nedvesség a fényképezőgépet.

• A gép kivételét tiszta kézzel végezze. (Mossa meg tiszta vízzel a kezét és alaposan szárítsa meg.)
• Alaposan szárítson fel mindenféle nedvességet a testéről és a hajáról is. (Különösen figyeljen arra, hogy a búvárruhat ujjából víz folyhat ki.)
• Amikor az idő vagy a tenger különösen rossz, ne válasszon szabadteri terepet, mert a fényképezőgép nedvesség, stb. válhat. Ilyenkor olyan helyet válasszon, ahol tető van a feje felett.

Tisztítás és tárolás

1) A tok külsejét mossa le vízzel.

• Addig mossa a tok külsejét, ameddig tiszta nem lesz.
• Feltétlenül zárja be a tokot és csak a külsejét mossa le vízzel.
• A tok belsejét enyhén megnedvesített puha textíliával tisztítsa.

Megjegyzések

• Nagy nyomású vízzel ne mossa a tokot, mert víz kerülhet a belsejébe. A tisztítás megkezdése előtt vegye ki a digitális fényképezőgépet.
• Tárolásnál a fényképezőgépet ne hagyja a tokban.
• Hűvös, jól szellőző helyen tárolja a tokot.

A használattal kapcsolatos figyelmeztetések

Az O-gyűrű kezelése

• Az O-gyűrű tisztításánál ne használjon alkolholt, hígítószert vagy kémiai tisztítószert. Ezek meggyorsítják az O-gyűrű károsodását vagy elhasználódását.
• Ha hosszabb időn keresztül nem készít felvételt a víz alatt, vegye ki az O-gyűrűt a barázdából és kenjen rá egy keveset a mellékelt kenőanyagból, tegye egy tiszta poliészter tasakba, majd tárolja sötét, hűvös helyen úgy, hogy a felülete ne károsodhasson. Az újbóli használatnál alaposan ellenőrizze, hogy nem karcolódott-e vagy repedt-e meg az O-gyűrű.
• Csak a mellékelt kenőanyagot használja. Más kenőanyag alkalmazása esetén károsodhat az O-gyűrű felülete és ez vízszivárgást eredményezhet.
• Mivel az O-gyűrű biztosítja a tok vízhatlanságát, ezért nagyon vigyázzon rá. Ne üsse vagy nyomja meg azt, és ügyeljen arra, hogy idegen anyag (kosz, homok, hajszál, stb.) ne érje az O-gyűrűt és barázdáját, valamint egyik se karcolódjon meg.

• Az O-gyűrű eltávolításánál használja az ujjait. Ne használjon éles, hegyes végű eszközt, mert ez megkarcolhatja a gyűrűt.

• Miután az O-gyűrűt kivette a tok hátlapjából, távolítson el mindenféle szennyeződést, homokot, hajszálat vagy más idegen anyagot róla. Ugyanígy törölje meg az O-gyűrű barázdáját, valamint az előlap barázdáját is, amelyik érintkezik az O-gyűrűvel.

• Soha ne használjon sérült, illetve elhasználódott O-gyűrűt. Ez szivárgáshoz vezethet. Tegyen be új O-gyűrűt.
• Ha az O-gyűrű cseréje után hosszabb időn keresztül nem készít vízalatti felvételt, vagy ha kinyitotta a tokot, mert behelyezte a fényképezőgépet, vagy akkumulátort stb. cserélt, alaposan vizsgálja meg, hogy nem sérült vagy repedt-e meg az O-gyűrű. Ezután zárja a tokot és 3 percnél hosszabb időre mosdó vagy fürdőkád vízébe merítve ellenőrizze, hogy nem szivárog-e bele a víz.
• Az O-gyűrű egy fogyasztási cikk, az élettartam attól függ, hogy hogyan kezelik, milyen gyakorisággal használják és hogyan tárolják. Mindenesetre azt tanácsoljuk, hogy évente akkor is cserélje ki, ha nem lát semmilyen karcolást, sérülést rajta.

Karbantartás

- Tisztítás, rozsdamentesítés, páramentesítés és javítás céljából ne használja az alábbi vegyi anyagokat. Ezek közvetlen vagy közvetett (permet, stb. formájában történő) használatából eredően a nagy nyomás következtében repedés keletkezhet a tokon.

Tiltott kémiai anyagok Óvintézkedések
Illékony szerves oldószerek/Kémiai tisztítószerek	Ne tisztítsa a tokot illékony szerves oldószerekkel, mint alkohol, benzin, hígító vagy kémiai tisztítószer. Langyos tiszta vízzel végezze a tisztítást.
Korrózió elleni szer	Ne használjon korrózió elleni szert, mivel a vízálló tok fém részei rozsdamentes acélból vagy rézből készültek. Tiszta vízzel végezze a tisztítást.
Párásodás elleni szer	A keresekedelemben kapható párásodás elleni szert ne használjon. Csak a jelen használati útmutatóban leírt silica gel alkalmazható.
Ragasztószerek	Ne használjon ragasztószereket a javításhoz. Ha javítás válik szükségessé, forduljon a márkaszervizhez.

- Ha szennyeződés tapadt a digitális fényképezőgéphez, puha, száraz ruhával törölje le.

- Tisztítás céljából, a tok belsejét puha, száraz ruhával törölje meg. Az üveg tisztántartása érdekében, használat előtt és után, az első üveglap belső oldalát törölje le puha, száraz ruhával.

Tárolás és használat utáni ellenőrzés

- Tároláskor mindig vegye ki a digitális fényképezőgépet a tokból.

- Ellenőrizze, hogy por vagy szennyeződés nem tapadt-e az O-gyűrűre.

- A vízálló tokot szobahőmérsékleten alaposan szárítsa meg, majd sötét, hűvös helyen tárolja.

- Azt tanácsoljuk, hogy kb. 3 évvel a vásárlás után ellenőriztesse a tokok. Ez az ellenőrzés magában foglalja a tok szétszedését és tisztítását, minden alkatrész ellenőrzését és javítását, ha az szükséges, valamint a tok vízhatlanságának ellenőrzését ugyanazzal a hidrosztatikai készülékkel, amivel a gyártáskor ellenőrizték a vízállóságot. A szállítási költségek a vásárlót terhelik.

- Ne szereljen le semmit a tokról, ne használjon hozzá semmi olyan tartozékot, ami nem szerepel ebben a kezelési útmutatóban és ne alakítsa át a tokot. Ha a tok nem működik megfelelően, forduljon a kereskedőhöz.

Müszaki adatok

Kompatibilis típus: DMC-FS5/DMC-FS3 (2008. februárjától érvényes állapot*)

Tömeg: Kb. 342 g

Méretek: Kb. 134 mm (szélesség) x 95 mm (magasság) x 73 mm (mélység)

(A kiugró részek nélkül)

Anyag: Polikarbonát

Vízhatlanság: O-gyűrű tömítés

Max. vízmélység: 40 m

A tokkal használható digitális fényképezőgép típusokra vonatkozó aktuális információért nézze meg a kezelési útmutatót, a katalógust, illetve látogasson el a honlapra.
