Marka	Bosch
Model	KGN392LEA
Tip proizvoda	Hladnjak s više vrata
Dimenzije (V x Š x D)	177 cm x 91 cm x 73 cm
Neto težina	80 kg
Napajanje	220-240 V / 50 Hz
Energetski razred	A++
Godišnja potrošnja	260 kWh/god
Neto kapacitet hladnjaka	280 L
Neto kapacitet zamrzivača	110 L
Tehnologija hlađenja	NoFrost
Raspodjela zraka	MultiAirflow
Unutarnja rasvjeta	LED
Posebne funkcije	SuperCool, SuperFreeze, Način rada Odmor
Tip upravljanja	Elektroničko na dodir
Zaslon	LCD ekran
Alarm otvorenih vrata	Da
Održavanje i čišćenje	Redovito čišćenje mekom krpom i sapunicom, automatsko odmrzavanje za hladnjak, ručno odmrzavanje za zamrzivač ako je potrebno
Sigurnost	Dječja brava, automatsko isključivanje u slučaju pregrijavanja
Zamjenski dijelovi i popravljivost	Dostupni na Bosch web stranici, indeks popravljivosti 8.5/10

Često postavljana pitanja - KGN392LEA BOSCH

Kako podesiti temperaturu hladnjaka?

Pritisnite tipku Temp. dok željena temperatura ne zatreperi. Koristite strelice +/- za podešavanje.

Kako aktivirati SuperCool način rada?

Pritisnite tipku SuperCool. Uređaj brzo hladi kako bi očuvao svježu hranu. Automatsko isključivanje nakon 6 sati.

Što učiniti u slučaju alarma otvorenih vrata?

Potpuno zatvorite vrata. Alarm se automatski zaustavlja. Ako i dalje traje, provjerite ima li prepreka.

Kako očistiti unutrašnjost hladnjaka?

Isključite uređaj, izvadite police i obrišite mekom krpom natopljenom toplom vodom i blagim deterdžentom. Isperite i osušite.

Kako zamijeniti filter vode?

Okrenite filter u smjeru suprotnom od kazaljke na satu kako biste ga uklonili. Umetnite novi filter i okrenite u smjeru kazaljke na satu do kraja.

Što znači kod pogreške E10?

Kod E10 označava kvar senzora temperature. Kontaktirajte Bosch servis.

Kako odlediti zamrzivač?

Uključite uređaj u način rada SuperFreeze 24 sata prije. Izvadite hranu, isključite uređaj i ostavite vrata otvorena. Ne koristite oštre alate.

Može li se promijeniti smjer otvaranja vrata?

Da, vrata su reverzibilna. Slijedite upute iz priručnika kako biste rastavili i ponovno sastavili šarke s druge strane.

Kako aktivirati način rada Odmor?

Pritisnite tipku Mode dok ne odaberete Odmor. Hladnjak održava nisku temperaturu dok štedi energiju.

Gdje pronaći zamjenske dijelove?

Posjetite Bosch web stranicu www.bosch-home.com u odjeljku za zamjenske dijelove ili kontaktirajte ovlaštenog prodavača.

KORISNIČKI PRIRUČNIK KGN392LEA BOSCH

Savjeti za popravak - Kombinacija hladnjak/zamrzivač

i O ovom dokumentu.... 35

1.1 Važne informacije.... 35

1.1.1 Svrha 35

1.2 Objasnjenje oznaka 35

1.2.1 Stupnjevi opasnosti.... 35

1.2.2 Oznake opasnosti 35

1.2.3 Struktura upozorenja.... 36

4.2 Zamjena ručke za vrata.... 42

4.4 Zamjena gornjeg zgloba vrata (vrata sa zaslonom)...... 45

4.4.1 Uklanjanje gornjeg zgloba vrata 45

4.4.2 Postavljanje gornjeg zgloba vrata.... 46

4.9 Zamjena posude za vrata 51

4.9.1 Uklanjanje posude za vrata 51

4.9.2 Postavljanje posude za vrata....51

4.10 Zamjena prilagodljive posude za vrata.... 52

4.10.1 Uklanjanje prilagodljive posude za vrata 52

4.10.2 Postavljanje prilagodljive posude za vrata 52

4.11 Zamjena spremnika za zamrznute namirnice 53

4.11.1 Uklanjanje spremnika za zamrznute namirnice 53

4.11.2 Postavljanje spremnika za zamrznute namirnice.... 53

4.12 Zamjena spremnika....54

4.12.1 Uklanjanje spremnika 54

4.12.2 Postavljanje spremnika 54

4.14 Zamjena LED usmjerenog svjetla.... 56

4.14.1 Uklanjanje LED usmjerenog svjetla.... 56

4.14.2 Postavljanje LED usmjerenog svjetla 56

4.15 Zamjena LED gornjeg svjetla 57

4.15.1 Uklanjanje LED svjetla 57

4.15.2 Postavljanje gornjeg LED svjetla 58

4.16 Zamjena LED svjetlosne šipke....59

4.16.1 Uklanjanje LED svjetlosne šipke....59

4.16.2 Postavljanje LED svjetlosne šipke 60

4.17 Zamjena LED usmjerenog svjetla....61

4.17.1 Uklanjanje LED usmjerenog svjetla....61

4.17.2 Postavljanje LED usmjerenog svjetla 62

4.18 Zamjena LED modula za napajanje....63

4.18.1 Uklanjanje LED modula za napajanje.... 63

4.18.2 Ugradnja LED modula za napajanje.... 65

i O ovom dokumentu

1.1 Važne informacije

1.1.1 Svrha

Ove upute za popravak služe kao podrška korisnicima prilikom samostalnog popravljanja uređaja u skladu s primjenjivom Direktivom o ekološkom dizajnu (od ožujka 2021.). One sadrže informacije o zamjeni određenih rezervnih dijelova, kao i napomene o upozorenjima i opasnostima.

Ako imate dodatna pitanja, obratite se našoj službi za korisnike. Mi snosimo odgovornost za oštećenja samo u slučaju pridržavanja uputa za popravak.

1.2 Objasnjenje oznaka

1.2.1 Stupnjevi opasnosti

Stupnjevi upozorenja sastoje se od oznake i signalne riječi. Signalna riječ ukazuje na ozbiljnost opasnosti.

Stupanj upozorenja Značenje
	Nepridržavanje poruke upozorenja rezultirat će smrtnim ili teškim ozljedama.
	Nepridržavanje poruke upozorenja možerezultirati smrtnim ili teškim ozljedama.
	Nepridržavanje poruke upozorenja možerezultirati lakšim ozljedama.
POZOR!	Nepridržavanje poruke upozorenja možerezultirati oštećenjem imovine.

Tablica 1: Stupnjevi opasnosti

1.2.2 Oznake opasnosti

Oznake opasnosti simbolička su reprezentacija s oznakom vrste opasnosti.

U ovom dokumentu koriste se sljedeće oznake opasnosti:

Sljedeći primjer pokazuje upozorenje na strujni udar od dijelova koji provode struju. Spominje se mjera za izbjegavanje opasnosti.

1.2.4 Opće oznake

U ovom dokumentu koriste se sljedeće opće oznake:

Opća znaka Značenje
	Oznaka potrebnog alata
	Oznaka potrebnih preduvjeta
	Oznaka uvjeta (ako ..., tad ...)
	Oznaka rezultata
Početak Oznaka tipke ili gumba
[00123456] Oznaka broja materijala
Status Oznaka prikazanog teksta / prozor (na zaslonu uređaja)

Tablica 3: Opće oznake

Sigurnost

2.1 Opće sigurnosne upute

2.1.1 Svi kućanski uređaji

Opasnost od strujnog udara zbog dijelova koji provode struju!

• Pogreške izazvane popravcima električnih sastavnih dijelova mogu dovesti do strujnog udara!
• Isključite uređaj iz struje na najmanje 60 sekundi prije početka radova.
• Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

Opasnost od ozljeda zbog oštrih rubova!

■ Nosite zaštitne rukavice.

Opasnost od prignječenja tijekom izvođenja radova na popravcima, održavanju, rješavanju problema i servisiranju teških i pokretnih sastavnih dijelova

■ Nosite zaštitnu obuću.
■ Osigurajte teške sastavne dijelove od pada.
■ Nemojte umetati dijelove tijela u pokretne sastavne dijelove.

Opasnost od oštećenja elektrostaticki osjetljivih sastavnih dijelova (ESD)!

1. Otpustite brtvu vrata iz utora u desnom i lijevom kutu.

1. Izvucite brtvu vrata iz utora.

1. Provjerite ima li oštećenja na utoru za brtvu.

Blago odstupanje brtve vrata normalno je i ne utječe na funkciju. Preporučuje se izravnati brtvu vrata prije umetanja u uređaj.

Zagrijte brtvu vrata sušilom za kosu ili vrućom vodom i ručno je oblikujte.

1. Gurnite kutove brtve na vrh i dno utora.

1. Utisnite cijelu brtvu korak po korak u utor.

4.2 Zamjena ručke za vrata

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Odvijač s utorom Nož 10 mm x 1,6 mm x 200 mm

Zahtjev:

Uređaj je isključen iz napajanja.
Vrata su otvorena.

4.4 Zamjena gornjeg zgloba vrata (vrata sa zaslonom)

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]

Teški, veliki uređaji!

Ozljeda od dijelova koji padaju.

- Osigurajte sastavne dijelove od pada.

Opasnost od padanja dijelova zbog otpuštenih vijaka!

Oštećenje drugih dijelova uređaja ili objekta klijenta, npr. poda.

▶ Osigurajte sastavne dijelove od pada.

Zahtjev:

4.9 Zamjena posude za vrata

Zahtjev:

Vrata su otvorena.

4.9.1 Uklanjanje posude za vrata

- Podignite posudu za vrata prema gore.

4.10 Zamjena prilagodljive posude za vrata

Zahtjev:

Vrata su otvorena.

4.10.1 Uklanjanje prilagodljive posude za vrata

- Pomaknite posudu za vrata prilagodljivu po visini prema gore dok se ne otpusti iz držača.

4.14 Zamjena LED usmjerenog svjetla

Specijalni alati:

Uredaj ima svjetlo LED koje ne zahtijeva održavanje. Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! U slučaju nepravilnog popravka može doći do opasnosti za život od strujnog udara

- Električne dijelove mora popraviti kvalificirani električar. - Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! Smrt od strujnog udara ► Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

OPREZ

Oštri rubovi! Porezotine ▶ Nosite zaštitne rukavice.

Zahtjev:

Uređaj je isključen iz napajanja.
Vrata su otvorena.

4.14.1 Uklanjanje LED usmjerenog svjetla

1. S pomoću specijalnog alata izvucite LED usmjereno svjetlo (1).

1. Odvojite električne priključke LED usmjerenog svjetla.
   LED usmjereno svjetlo je uklonjeno.

4.14.2 Postavljanje LED usmjerenog svjetla

▶ Postavite obratnim redoslijedom.

Popravak

4.15 Zamjena LED gornjeg svjetla

Specijalni alati:

Odvijač s utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Uređaj ima svjetlo LED koje ne zahtijeva održavanje.

Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!

Zahtjev:

Električni priključak LED svjetla je odvojen.

1. Otpustite kuke LED svjetla.

4.15.2 Postavljanje gornjeg LED svjetla

▶ Postavite obratnim redoslijedom.

Popravak

4.16 Zamjena LED svjetlosne šipke

Specijalni alati:

Usisna čašica ∅50 mm [00342224]

Uredaj ima svjetlo LED koje ne zahtijeva održavanje. Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! U slučaju nepravilnog popravka može doći do opasnosti za život od strujnog udara

- Električne dijelove mora popraviti kvalificirani električar. - Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju! Smrt od strujnog udara ► Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

OPREZ

Oštri rubovi! Porezotine ▶ Nosite zaštitne rukavice.

Zahtjev:

Uređaj je isključen iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.16.1 Uklanjanje LED svjetlosne šipke

1. Postavite usisnu čašicu na gornju trećinu LED svjetlosne šipke.

1. Povucite usisnu čašicu prema naprijed sa LED svjetlosnom šipkom jednim okretom.

1. Odvojite električni priključak od LED svjetlosne šipke. LED svjetlosna šipka je uklonjena.

4.16.2 Postavljanje LED svjetlosne šipke

1. Priključite električni priključak LED svjetlosne šipke.
2. Pričvrstite LED svjetlosnu šipku na mjesto na stijenci odjeljka (kuke će se uklopiti).
   LED svjetlosna šipka je postavljena.

Popravak

4.17 Zamjena LED usmjerenog svjetla

Specijalni alati:

Specijalni alat [00342180]
Odvijač s utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]

Uređaj ima svjetlo LED koje ne zahtijeva održavanje.

Ta svjetla smije popravljati samo osoblje iz službe za korisnike ili ovlašteni tehničari!

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode struju!

U slučaju nepravilnog popravka može doći do opasnosti za život od struj-nog udara

Električne dijelove mora popraviti kvalificirani električar.
- Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

OPASNOST

Opasnost od strujnog udara zbog dijelova koji provode strujul Smrt od strujnog udara
- Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

OPREZ

Oštri rubovi!

Porezotine

▶ Nosite zaštitne rukavice.

Zahtjev:

Uređaj je isključen iz napajanja.
Vrata su otvorena.
Police odjeljka hladnjaka su uklonjene.

4.17.1 Uklanjanje LED usmjerenog svjetla

1. Otpustite poklopac LED usmjerenog svjetla

1. Povucite poklopac LED usmjerenog svjella prema unutra i istodobno ga gurnite prema naprijed.

1. Odvojite modul LED usmjerenog svjetla.

1. Odvojite električni priključak LED usmjerenog svjetla.

4.17.2 Postavljanje LED usmjerenog svjetla

▶ Postavite obratnim redoslijedom.

Popravak

4.18 Zamjena LED modula za napajanje

Specijalni alati:

Nastavak Torx TX20 6,3 mm (1/4") [00340865]
Odvijač s utorom Nož 2,4 mm x 0,4 mm x 60 mm, u kompletu [00341820]
Spremnik Min. kapacitet 200 ml

Vrijedi za izvedbe uređaja s kamerom u hladnjaku (CIF).

Elektroničke module smiju popravljati samo služba za korisnike i ovlašteni tehničari!

Opasnost od strujnog udara zbog dijelova koji provode struju! U slučaju nepravilnog popravka može doći do opasnosti za život od strujnog udara

- Električne dijelove mora popraviti kvalificirani električar. - Nakon popravka provedite sigurnosni test u skladu s VDE 0701 ili nacionalnim propisima.

Smrt od strujnog udara ▶ Isključite uređaj iz električnog napajanja najmanje 60 sekundi prije izvođenja popravaka.

Oštri rubovil Porezotine ▶ Nosite zaštitne rukavice.

Zahtjev:

√ Uredaj je isključen iz napajanja. √ Dostupna je stražnja strana uređaja.

4.18.1 Uklanjanje LED modula za napajanje

1.

POZOR!

Opasnost od oštećenja! Istjecanje vode nastale odmrzavanjem na elektroniku i priključke kompresora može dovesti do oštećenia elektronike uređaja.

Tijekom uklanjanja odvodnog crijeva osigurajte da se voda nastala odmrzavanjem neće prosuti na elektroničke komponente.

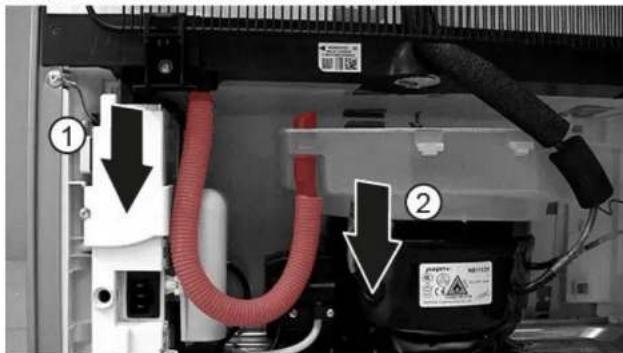

1. Odvojite odvodno crijevo od ispusta vode (1).
2. Ulijte vodu nastalu odmrzavanjem u spremnik.
3. Odvojite odvodno crijevo od posude za isparavanje vode (2).
