TGRK120LN - Klima uređaj GORENJE - Besplatni korisnički priručnik

Vrsta proizvoda	Kombinirani električni bojler s izmjenjivačem topline
Marka	Gorenje
Model	TGRK120LN
Volumen	117 L
Nazivni tlak	0.6 MPa (6 bara)
Težina praznog	42 kg
Težina punog	159 kg
Snaga grijaćeg elementa	2000 W
Napon napajanja	230 V~
Klasa zaštite	I
Zaštita od prodora	IP23
Priključni navoj	G 3/4
Vrijeme zagrijavanja na 65°C	Oko 3,5 sata
Volumen miješane vode na 40°C	230 L
Potrošnja energije u pripravnosti	2,60 kWh/24h
Površina izmjenjivača topline	0,4 m²
Volumen izmjenjivača topline	1,86 L
Maksimalna snaga izmjenjivača topline	10,55 kW (ovisno o temperaturi)
Montaža	Vertikalna zidna montaža
Priključak vode	Zatvoreni tlačni ili otvoreni gravitacijski sustav
Tlak sigurnosnog ventila	0,6 MPa (6 bara)
Antikorozivna zaštita	Emajlirani spremnik i magnezijeva anoda
Raspon temperature	25°C do 65°C (Eco način na 55°C)
Jamstvo	Pogledajte proizvođača

Često postavljana pitanja - TGRK120LN GORENJE

Kako postaviti temperaturu vode?

Okrenite gumb termostata za postavljanje temperature između 25°C i 65°C. Za ekonomičan rad koristite Eco način (55°C) koji smanjuje nakupljanje kamenca i gubitke topline.

Što radi Eco način?

Eco način održava vodu na 55°C, smanjujući potrošnju energije, taloženje kamenca i gubitke topline u usporedbi s višim temperaturama. Preporučuje se za svakodnevnu upotrebu.

Kako ispustiti vodu iz bojlera?

Isključite napajanje, otvorite slavinu za toplu vodu, zatim ispustite vodu kroz dovodnu cijev. Za potpuno pražnjenje uklonite prirubnicu grijača. Koristite T-nastavak ili ispusnu slavinu na dovodu radi lakšeg pražnjenja.

Koje održavanje je potrebno?

Preporučuju se periodički pregledi od strane ovlaštenog servisera svake 3 godine radi provjere magnezijeve anode i uklanjanja kamenca. Također se savjetuje redovita provjera sigurnosnog ventila od strane korisnika.

Mogu li spojiti bojler na solarni sustav?

Da, TGRK120LN ima ugrađeni izmjenjivač topline koji omogućuje zagrijavanje iz drugih izvora poput solarnih kolektora ili centralnog grijanja. Spojite medij za grijanje na izmjenjivač topline (crveni ulaz, plavi izlaz).

Zašto voda kaplje iz sigurnosnog ventila?

Kapanje je normalno tijekom zagrijavanja zbog toplinskog širenja. Sigurnosni ventil otpušta višak tlaka. Postavite sabirnu posudu ili ekspanzijsku posudu za upravljanje kapanjem. Nemojte blokirati ventil.

Kako spojiti cirkulacijski vod tople vode?

Spojite povratni vod na gornji priključak bojlera. Uklonite plastični poklopac i brtveni čep prije spajanja. Instalirajte cirkulacijski vod prije punjenja bojlera. Imajte na umu da to povećava gubitke topline.

Koji je maksimalni tlak ulazne vode?

Nazivni tlak je 0,6 MPa (6 bara). Ako tlak dovoda prelazi ovu vrijednost, mora se ugraditi redukcijski ventil. Bez njega bojler može biti oštećen.

Kako provjeriti magnezijevu anodu?

Anodu treba pregledati ovlašteni serviser svake 3 godine. Nalazi se unutar spremnika i štiti od korozije. Zamijenite ako je istrošena više od 50%.

Je li bojler siguran za djecu?

Da, djeca starija od 8 godina mogu ga koristiti pod nadzorom. Uređaj ima sigurnosne značajke poput termičkog isključivanja i sigurnosnog ventila. Osigurajte da se djeca ne igraju uređajem.

KORISNIČKI PRIRUČNIK TGRK120LN GORENJE

⚠️ Uređaj mogu koristiti djeca starija od 8 godina i osobe sa smanjenim tjelesnim, osjetnim ili mentalnim sposobnostima, odnosno nedovoljnim iskustvom ili znanjem samo ako su pod nadzorom ili podučeni o uporabi aparata na siguran način i ako razumiju potencijalne opasnosti.
⚠️ Djeca se ne smiju igrati aparatom.
Čišćenja i održavanja uređaja ne smiju obavljati djeca bez nadzora.
⚠️ Instalacija mora biti sprovedena u skladu s važećim propisima prema uputama proizvođača. Nju mora postaviti stručno osposobljen monter.
Kod zatvorenoga, tlačnog sustava priključenja, na dovodnu cijev grijalice vode morate obvezatno ugraditi sigurnosni ventil s nazivnim tlakom od 0,6 MPa (6 bara), koji sprječava povećanje tlaka u kotlu za 0,1 MPa (1 bar) više od nazivnoga.
Voda može kapti iz odvodnog otvora sigurnosnoga ventila, stoga odvodni otvor mora biti otvoren na atmosferski tlak.
Ispust sigurnosnoga ventila mora biti postavljen u smjeru nadolje i na mjestu na kojem neće smrznuti.
Za pravilan rad sigurnosnoga ventila morate sami obavljati redovite kontrole kako biste uklonili vodeni kamenac i provjerili eventualnu blokadu sigurnosnoga ventila.
! Između grijalice i sigurnosnoga ventila ne smijete ugraditi zaporni ventil jer biste time onemogućili rad sigurnosnoga ventila!
⚠️ Grijalicu morate obvezatno napuniti vodom prije priključenja na električnu mrežu!
Voda iz grijalice ispušta se kroz dovodnu cijev kotla. Stoga je preporučljivo između sigurnosnoga ventila i dovodne cijevi postaviti poseban član ili ispusni ventil.
Molimo eventualne kvarove na grijalici nemojte popravljati sami već obavijestite najbliži ovlašteni servis o tome.

Poštovani kupci! Zahvaljujemo na povjerenju koje ste nam ga iskazali kupnjom našega proizvoda.

MOLIMO PRIJE MONTAŽE I PRVE UPORABE POMNO PROČITAJTE UPUTE ZA MONTAŽU, UPORABU I ODRŽAVANJE ELEKTRIČNE GRIJALICE VODE.

Grijalica je proizvedena sukladno važećim standardima i službeno je ispitana te su joj dodijeljeni sigurnosni certifikat i certifikat o elektromagnetskoj kompatibilnosti.

Osnovna tehnička svojstva grijalice navedena su na natpisnoj tablici koja je nalijepljena između priključnih cijevi. Priključenje grijalice na vodovodnu i električnu mrežu može obaviti isključivo stručno osposobljena osoba.

Zahvate u njegovu unutrašnjost zbog popravka, uklanjanje vodenoga kamenca te provjere ili zamjene zaštitne anode protiv korozije obavlja isključivo ovlaštena servisna služba.

MONTAŽA

Grijalicu montirajte što je moguće bliže potrošačkome mjestu. Ako uređaj za grijanje ugrađujete u prostor u kojem su kada za kupanje ili tuš, obvezatno morate uzeti u obzir zahtjeve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na zid ju pričvrstite dvama vijcima za zid, nazivnoga promjera od najmanje 8 mm. Ako je nosivost zida koji je namijenjen montaži grijalice neodgovarajući, zid treba primjereno ojačati.

Grijalica se smije pričvrstiti na zid isključivo u uspravnome položaju.

TEHNIČKA SVOJSTVA UREĐAJA

Tip		TGRK 80 D TGRK 80 L	TGRK 100 D TGRK 100 L	TGRK 120 D TGRK 120 L
Korisna zapremnina [I]		78	97	117
Nazivni tlak [MPa (bar)]		0,6 (6)
Masa grijalice/napunjene vodom [kg]		32/110	38/135	42/159
Zaštita kotla od korozije		Emajlirano / Mg anoda
Snaga električnoga grijača [W]		2000
Priključni napon [V~]		230
Klasa zaštite		I
Stupanj zaštite		IP23
Priključak za povratni vod		G 3/4
Vrijeme zagrijavanja do 65 °C 1) [h]		2^35	3^10	3^50
Količina miješane vode pri 40 °C [I]		140	195	230
Energetski gubici 2) [kWh/24h]		1,85	2,20	2,60

1) Vrijeme zagrijavanja cjelokupne zapremnine grijalice električnim grijačem na ulaznoj temperaturi hladne vode iz vodovodne mreže od 10 °C.

2) Energetski gubici pri održavanju konstantne temperature vode u grijalici od 65 °C i temperaturi okoline od 20 °C, mjereno prema EN 60379.

TEHNIČKE ZNAČAJKE IZMJENJIVAČA TOPLINE (IT)

Tip		TGRK 80 DTGRK 80 L	TGRK 100 DTGRK 100 L	TGRK 120 DTGRK 120 L
Nazivni tlak	[MPa (bar)]	0,6 (6)
Grijana površina IT	[m2]	0,24	0,4
Obujam IT	[l]	0,72	1,86
Grijaća snaga IT	[kW]	4,153)5,355)	6,654)10,556)
Temperatura grijaćega medija u IT	[°C]	5 do 85

3) 50-70 °C, 105 l/h; 4) 50-70 °C, 167 l/h; 5) 60-80 °C, 134 l/h; 6) 60-80 °C, 265 l/h

	A	B	C	H1	H2
TGRK 80 D/L	775	565	190	355	200
TGRK 100 D/L	935	715	200	375	340
TGRK 120 D/L	1090	865	205	530	340

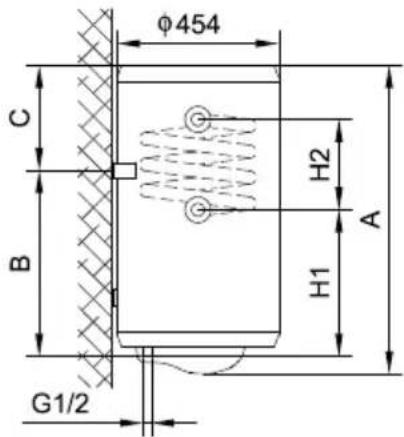

Priključne i montažne mjere grijalice [mm]

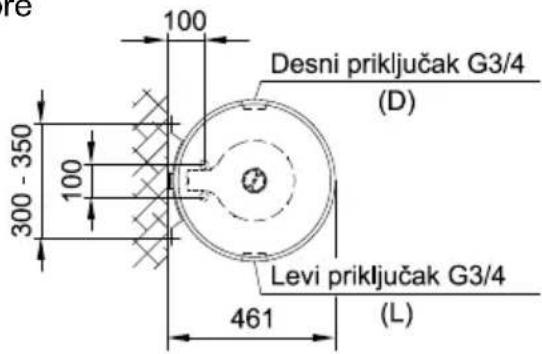

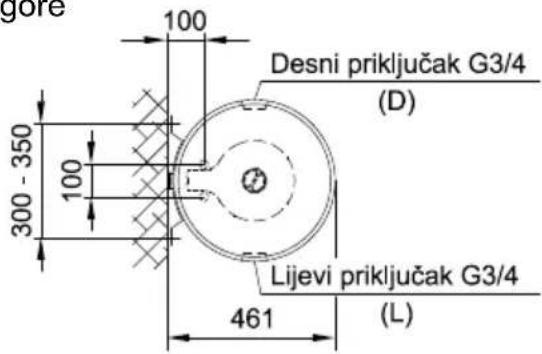

Pogled od gore

PRIKLJUČAK NA VODOVODNU MREŽU

Dovod i odvod vode na cijevima grijalice označeni su u boji. Dovod hladne vode označen je plavom a odvod tople vode crvenom bojom.

Grijalicu možete priključiti na vodovodnu mrežu na dva načina. Zatvoreni, tlačni sustav priključenja omogućuje odljev vode na više odljevnih mjesta, a sustav bez tlaka dovoljan je samo za jedno odljevno mjesto. Ugradnja i odabir miješalice ovise o izboru sustava priključenja.

Kod otvorenoga sustava bez tlaka ispred grijača treba ugraditi nepovratni ventil koji sprječava istjecanje vode iz kotla u slučaju prekida dovoda vode u mreži. Za taj sustav priključenja morate koristiti protočnu miješalicu. Zapremnina vode u grijalici povećava se uslijed zagrijavanja, što prouzrokuje kapanje vode iz cijevi miješalice. Kapanje vode ne možete spriječiti jakim zatezanjem ručke na miješalici; tako samo možete uništiti miješalicu.

Kod zatvorenog tlačnoga sustava priključenja na odljevnim mjestima morate koristiti tlačne miješalice. Radi sigurnosti na dovodnu cijev treba ugraditi sigurnosni ventil ili sigurnosnu grupu koja sprječava povišenje tlaka u kotliću na 0,1 MPa (1 bar) više od nazivne vrijednosti. Ispusni otvor na sigurnosnome ventilu obvezatno mora sadržati izlaz na atmosferski tlak. Prilikom zagrijavanja vode u grijalici tlak vode u kotlu povećava se do granice koja je podešena na sigurnosnome ventilu. Budući da je vraćanje vode natrag u vodovodnu mrežu spriječeno, može se pojaviti kapanje vode iz odvodnoga otvora sigurnosnog ventila. Vodu koja kapa možete sprovesti u odvod preko lijevka za prihvat, koji se postavlja ispod sigurnosnoga ventila. Odvodna cijev koja je postavljena ispod ispusta sigurnosnoga ventila mora biti postavljena vodoravno prema dolje na mjestu na kojem ne može smrznuti. Ako već postavljena instalacija ne omogućuje da vodu koja kaplje iz sigurnosnog ventila možete sprovesti u odvod, kapanje se može izbjeći ugradnjom ekspanzijske posude zapremnine od 3 l na dovodnu cijev grijalice.

Za pravilan rad sigurnosnoga ventila morate sami periodično obavljati provjere kako bi se uklonio vodeni kamenac i provjerila eventualna blokada sigurnosnoga ventila. Prilikom provjere morate pomicanjem ručke ili odvijanjem matice ventila (ovisno o

vrsti ventila) otvoriti istjecanje iz sigurnosnog ventila. Pritom kroz sapnicu ventila za istjecanje mora priteći voda, što znači da je ventil besprijekoran.


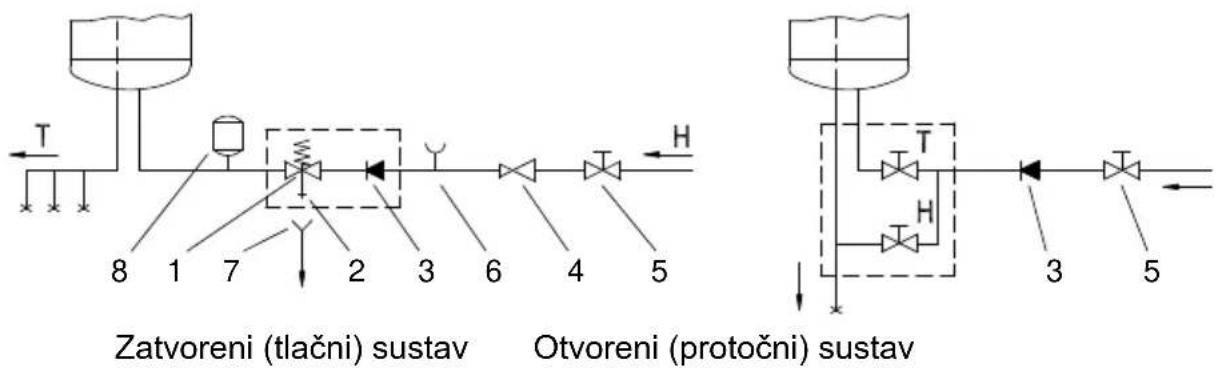

Legenda:

1 - Sigurnosni ventil
2 - Ispitni ventil
3 - Nepovratni ventil
4 - Redukcijski ventil tlaka
5 - Zaporni ventil
6 - Ispitni nastavak
7 - Čašica s priključkom na izljev
8 - Ekspanzijska posuda

H - Hladna voda

T - Topla voda

POZOR! Između uređaja i sigurnosnog ventila ne smije se ugraditi zaporni ventil jer bi se time onemogućio rad uređaja.

Grijalicu možete priključiti na vodovodnu mrežu objekta bez redukcijskoga ventila ako je tlak u mreži niži od nazivnoga tlaka. Ako tlak u mreži premašuje nazivni tlak, morate obvezatno ugraditi redukcijski ventil.

Grijalicu morate obvezatno napuniti vodom prije priključenja na električnu mrežu. Prilikom prvoga punjenja otvorite ručku s toplom vodom na miješalici. Grijalica je puna kada voda protječe kroz cijev miješalice.

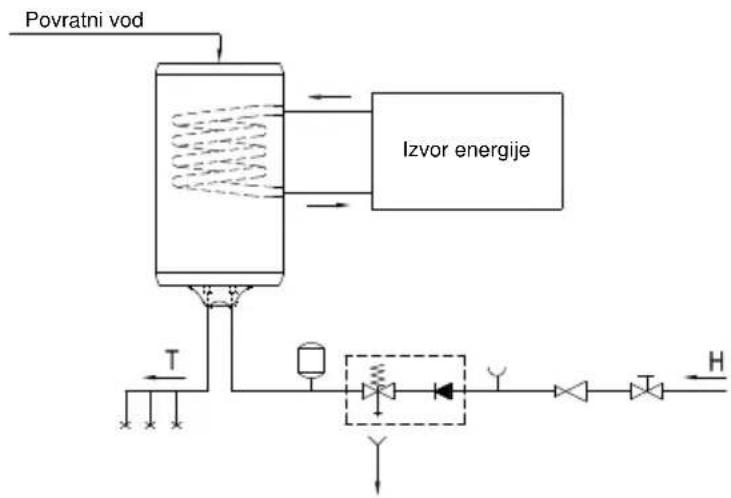

Kombiniranu grijalicu vode TGRK odlikuje dodatno ugrađen cijevni prijenosnik topline za zagrijavanje sanitarne vode iz drugih energetskih izvora (npr. centralno grijanje, solarni kolektor ili toplinska crpka). Sustav grijanja s električnim grijačem i sustav s prijenosnikom topline mogu raditi istodobno ili pojedinačno. Priključite kombiniranu grijalicu vode na vodovodnu mrežu i također još na dodatni izvor energije. Ulaz grijaćeg medija u prijenosnik topline označen je crvenom, a izlaz plavom bojom.

UPOZORENJE: Prilikom pada temperature dodatnog izvora grijanja i kod omogućene cirkulacije vode kroz prijenosnik topline, može doći do nenadzorovanog gubitka topline iz grijalice vode. Prilikom priključenja na druge izvore grijanja treba se pobrinuti za pravilnu regulaciju temperature dodatnog izvora. Senzor regulacije temperature ne smijete umetnuti kroz element za rasterećenje priključnoga kabela.

Grijalicu TGRK također možete povezati na cirkulacijski vod tople vode. Cirkulacijski vod tople vode omogućuje to da je na svim mjestima potrošnje istodobno topla voda uvijek odmah na raposlaganju. Postavite povratni vod tople vode na priključak na gornjoj strani grijalice. Prije priključenja morate ukloniti plastični poklopac i odviti brtveni čep na gornjoj strani grijalice. Elemente povratnoga voda možete dodatno nabaviti preko ovlaštenih servisera naših proizvoda.

UPOZORENJE: Postavite povratni vod tople vode prije punjenja grijalice vodom. Uporaba cirkulacijskoga voda uzrokuje dodatne gubitke topline u grijalici vode.

PRIKLJUČIVANJE NA ELEKTRIČNU MREŽU

Najprije s raspakirane grijalice odvijačem skinite zaštitnu kapu s njezina kućišta.

Prije priključivanja na električnu mrežu u grijalicu treba ugraditi priključnu vrpcu minimalna promjera od najmanje 1,5 mm ^2 (H05VV-F 3G 1,5 mm ^2 ).

Priključivanje grijalice na električnu mrežu mora se obaviti sukladno standardima za postavljanje električnih instalacija. Između grijalice vode i trajne instalacije mora biti ugrađen uređaj za odvajanje svih polova od električne mreže sukladno nacionalnim instalacijskim propisima.

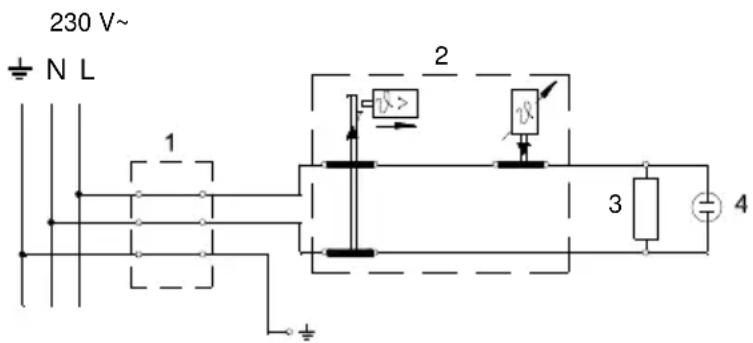

Legenda:

1 - Priključna spojka
2 - Termostat i dvopolni toplinski osigurač
3 - Grijač
4 - Signalno svjetlo

L - Fazni vodič

N - Neutralni vodič

± - Zaštitni vodič

POZOR! Prije svakoga zahvata u unutarnjost grijalice obvezatno isključiti grijalicu iz električne mreže.

UPOTREBA I ODRŽAVANJE

Grijalica je pripravna za uporabu nakon priključenja na vodovodnu i električnu mrežu. Okretanjem gumba na termostatu koji je s donje strane zaštitnoga poklopca, birate željenu temperaturu vode od 25 °C do 65 °C. Preporučuje se podešavanje gumba na položaj "eco". Takvo je podešavanje najekonomičnije; pritom će temperatura vode biti približno 55 °C, a izdvajanje vodenoga kamenca i toplinski gubici manji su od podešavanja na višu temperaturu. Za vrijeme rada električnoga grijača može se čuti šum u grijalici. Rad električne grijalice prikazuje kontrolno svjetlo. S prednje strane grijalica ima bimetalni termometar koji se naginje u smjeru kretanja kazaljki na satu kada je u njoj topla voda. Ako nemate namjeru koristiti grijalicu dulje vrijeme, zaštitite njezin sadržaj od smrzavanja tako da ne prekidate dovod električne energije, a gumb

termostata podesite na položaj "*". Pri tome podešavanju grijalica održava temperaturu vode na oko 10 °C. Ako želite isključiti grijalicu iz električne mreže, morate ispustiti vodu z nje kako biste spriječili opasnost od smrzavanja. Voda iz grijalice prazni se kroz dovodnu cijev grijalice. U tu je svrhu preporučljivo prilikom ugradnje, između sigurnosnoga ventila i dovodne cijevi grijalice postaviti poseban fitting (T-komad) ili ispusni ventil. Grijalicu možete također isprazniti neposredno kroz sigurnosni ventil pomicanjem ručice, odnosno okretne kapice ventila u položaj kao prilikom provjere rada. Prije pražnjenja valja isključiti grijalicu iz električne mreže, a zatim otvoriti ručicu za toplu vodu na priključenoj bateriji za miješanje. Nakon pražnjenja vode kroz dovodnu cijev grijalice ostaje manja količina vode koja prilikom uklanjanja grijaće prirubnice iscuri kroz otvor grijaće prirubnice.

Vanjski dio grijalice čistite blagom otopinom deterdženta. Nemojte koristiti gruba sredstva za čišćenje.

Redovitom servisnom kontrolom osigurat ćete besprijekoran rad i dug životni vijek grijalice. Jamstvo u slučaju pojave rđe vrijedi ako ste obavljali redovite preglede istrošenosti zaštitne anode. Intervali pojedinačnih pregleda ne smiju biti dulji od 36 mjeseci. Preglede mora obavljati ovlašteni serviser koji pregled evidentira u jamstvenome listu proizvoda. Prilikom kontrole potrebno je provjeriti istrošenost zaštitne anode od korozije te prema potrebi očistiti vodeni kamenac koji se s obzirom na kakvoću, količinu i temperaturu potrošene vode nakuplja u unutrašnjosti grijalice. Servisna služba preporuča datum naredne kontrole s obzirom na stanje grijalice.

POZOR! Eventualne kvarove grijalice nemojte popravljati sami već potražite stručnu intervenciju najbliže ovlaštene servisne službe.

UPOZORENJA!

⚠️ Uređaj mogu da koriste deca starija od 8 godina i osobe sa smanjenim telesnim, osetnim ili mentalnim sposobnostima, odnosno nedovoljnim iskustvom ili znanjem samo ako su pod nadzorom ili podučeni o upotrebi aparata na bezbedan način i ako razumeju potencijalne opasnosti.
⚠️ Deca ne smeju da se igraju uređajem.
Čišćenja i održavanja uređaja ne smeju da obavljaju deca bez nadzora.
⚠️ Instalacija mora da bude sprovedena u skladu sa važećim propisima prema uputstvu proizvođača. Nju mora da postavi stručno osposobljen monter.
Kod zatvorenog sistema, odnosno sistema priključenja pod pritiskom, na dovodnu cev bojlera obavezno morate da ugradite sigurnosni ventil sa nazivnim pritiskom od 0,6 MPa (6 bara), koji sprečava povećanje pritiska u kotlu za 0,1 MPa (1 bar) više od nazivnog.
Voda može da kapa iz odvodnog otvora sigurnosnog ventila, zato odvodni otvor mora da bude otvoren na atmosferski pritisak.
Ispust sigurnosnog ventila mora da bude postavljen u smeru na dole i na mestu na kom neće smrznuti.
Za pravilan rad sigurnosnog ventila morate sami da obavljate redovne kontrole da biste uklonili vodeni kamenac i proverili eventualnu blokadu sigurnosnog ventila.
⚠ Između bojlera i sigurnosnog ventila ne smete da ugradite zaporni ventil jer biste tako onemogućili rad sigurnosnog ventila!
Pre nego što priključite bojler na električnu mrežu obavezno ga napunite vodom!
Voda iz bojlera ispušta se kroz dovodnu cev kotla. Zato je preporučljivo da se između sigurnosnog ventila i dovodne cevi postavi poseban član ili ispusni ventil.
Molimo da eventualne kvarove ne popravljate sami nego da o njima obavestite najbližu servisnu službu.

Poštovani kupci, zahvaljujemo da ste kupili naš proizvod. MOLIMO DA PRE MONTAŽE I PRVE UPOTREBE BOJLERA PAŽLJIVO PROČITATE UPUTSTVO.

Bojler je proizveden u skladu sa važećim standardima i zvanično je ispitan, za njega je izdat bezbednosni sertifikat i sertifikat o elektromagnetskoj kompatibilnosti. Njegove osnovne tehničke karakteristike su navedene na natpisnoj pločici koja je zalepljena između priključnih cevi. Priključenje bojlera na vodovodnu i elektičnu mrežu može da izvrši samo stručnjak koji je osposobljen za to. Bilo kakav zahvat u unutrašnjost bojlera zbog popravljanja, uklanjanja vodenog kamenca i proveravanja ili zamenjivanja protivkorozivne zaštitne anode, može da izvršiti samo ovlašćena servisna služba.

MONTAŽA

Montirajte bojler što bliže priključku za vodu i pričvrstite ga na zid odgovarajućim vijcima. Ako bojler ugradite u prostoriju u kojoj je kada za kupanje ili tuš, obavezno bi trebalo da se uvažavaju zahtevi standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na zid ga pričvrstite pomoću dva zavrtnja za montažu na zid, sa nominalnim presekom od najmanje 8 mm. Ako je nosivost zida neodgovarajuća, mesto na kome montirate bojler morate da ojačate na odgovarajući način. Bojler se pričvršćuje na zid isključivo vertikalno.

TEHNIČKE KARAKTERISTIKE BOJLERA

Tip		TGRK 80 DTGRK 80 L	TGRK 100 DTGRK 100 L	TGRK 120 DTGRK 120 L
Zapremina	[l]	78	97	117
Nominalni pritisak	[MPa (bar)]	0,6 (6)
Masa/napunjen vodom	[kg]	32/110	38/135	42/159
Antikorozivna zaštita kotla		emajlirano / Mg anoda
Snaga električnog grejača	[W]	2000
Napon napajanja	[V~]	230
Klasa zaštite		I
Stepen zaštite		IP23
Priključak za povratni vod		G 3/4
Vreme zagrevanja do 65 °C1)	[h]	2^35	3^10	3^50
Količina mešane vode na 40 °C	[l]	140	195	230
Potrošnja energije2)	[kWh/24h]	1,85	2,20	2,60

1) Vreme zagrevanja punog bojlera električnim grejačem ako je ulazna temperatura vode iz vodovoda 10 °C.

2) Gubici energije prilikom održavanja konstantne temperature vode u bojleru na 65 °C ako je temperatura okoline 20 °C, mereno prema EN 60379.

TEHNIČKE KARAKTERISTIKE IZMENJIVAČA TOPLOTE (IT)

Tip		TGRK 80 DTGRK 80 L	TGRK 100 DTGRK 100 L	TGRK 120 DTGRK 120 L
Nominalni pritisak	[MPa (bar)]	0,6 (6)
Grejna površina IT	[m2]	0,24	0,4
Zapremina IT	[l]	0,72	1,86
Grejna snaga IT	[kW]	4,153)5,355)	6,654)10,556)
Temperatura grejno g medija u IT	[°C]	5 do 85

3) 50-70 °C, 105 l/h; 4) 50-70 °C, 167 l/h; 5) 60-80 °C, 134 l/h; 6) 60-80 °C, 265 l/h

	A	B	C	H1	H2
TGRK 80 D/L	775	565	190	355	200
TGRK 100 D/L	935	715	200	375	340
TGRK 120 D/L	1090	865	205	530	340

Priključne i montažne mere bojlera [mm]

Pogled od gore

PRIKLJUČIVANJE NA VODOVOD

Dovod i odvod vode su označeni bojama na cevima bojlera. Dovod hladne vode je označen plavom, a odvod tople vode crvenom bojom. Bojler možete da priključite na vodovodnu mrežu na dva načina. Zatvoreni sistem (pod pritiskom), omogućava ispuštanje vode na više mesta, a otvoreni sistem (bez pritiska) dozvoljava samo jedno mesto ispuštanja vode.

S obzirom na sistem priključivanja koji izaberete, morate da ugradite i adekvatnu bateriju za mešanje. Kod otvorenog sistema (bez pritiska) ispred grejača morate da ugradite nepovratni ventil koji sprečava izlivanje vode iz kotla, ako nestane vode u vodovodnoj mreži.
