Vrsta izdelka	Kombinirani električni bojler s toplotnim izmenjevalcem
Znamka	Gorenje
Model	TGRK120LN
Prostornina	117 L
Nazivni tlak	0,6 MPa (6 bar)
Teža praznega	42 kg
Teža polnega	159 kg
Moč grelca	2000 W
Napajalna napetost	230 V~
Zaščitni razred	I
Stopnja zaščite IP	IP23
Priključni navoj	G 3/4
Čas segrevanja do 65°C	Pribl. 3,5 ure
Prostornina mešane vode pri 40°C	230 L
Poraba energije v pripravljenosti	2,60 kWh/24h
Površina toplotnega izmenjevalca	0,4 m²
Prostornina toplotnega izmenjevalca	1,86 L
Največja moč toplotnega izmenjevalca	10,55 kW (odvisno od temperature)
Namestitev	Stenska navpična
Priključek vode	Zaprt tlačni ali odprt gravitacijski sistem
Tlak varnostnega ventila	0,6 MPa (6 bar)
Protikorozijska zaščita	Emajliran rezervoar in magnezijeva anoda
Temperaturno območje	25°C do 65°C (Eco način pri 55°C)
Garancija	Glejte proizvajalca

Pogosto zastavljena vprašanja - TGRK120LN GORENJE

Kako nastavim temperaturo vode?

Zavrtite gumb termostata, da nastavite temperaturo med 25°C in 65°C. Za ekonomično delovanje uporabite Eco način (55°C), ki zmanjša nabiranje vodnega kamna in toplotne izgube.

Kaj počne Eco način?

Eco način vzdržuje vodo pri 55°C, kar zmanjša porabo energije, vodni kamen in toplotne izgube v primerjavi z višjimi temperaturami. Priporočljiv je za vsakodnevno uporabo.

Kako izpraznim bojler?

Izključite napajanje, odprite pipo za toplo vodo, nato izpraznite skozi dovodno cev. Za popolno izpraznitev odstranite grelni prirobnico. Uporabite T-priključek ali izpustni ventil na dovodu za lažje praznjenje.

Kakšno vzdrževanje je potrebno?

Priporočljivi so redni pregledi pri pooblaščenem servisu vsaka 3 leta za preverjanje magnezijeve anode in odstranjevanje vodnega kamna. Priporočljivi so tudi redni pregledi varnostnega ventila s strani uporabnika.

Ali lahko bojler priključim na sončni sistem?

Da, TGRK120LN ima vgrajen toplotni izmenjevalec, ki omogoča ogrevanje iz drugih virov, kot so sončni kolektorji ali centralno ogrevanje. Priključite ogrevalni medij na toplotni izmenjevalec (rdeči vhod, modri izhod).

Zakaj kaplja voda iz varnostnega ventila?

Kapljanje je normalno med segrevanjem zaradi toplotnega raztezanja. Varnostni ventil sprosti presežni tlak. Namestite lovilno posodo ali ekspanzijsko posodo za upravljanje kapljanja. Ne blokirajte ventila.

Kako priključim krožni vod za toplo vodo?

Priključite povratni vod na zgornji priključek bojlerja. Pred priključitvijo odstranite plastični pokrov in tesnilni čep. Krožni vod namestite pred polnjenjem bojlerja. Upoštevajte, da poveča toplotne izgube.

Kakšen je največji dovodni tlak vode?

Nazivni tlak je 0,6 MPa (6 bar). Če dovodni tlak presega to vrednost, je treba namestiti reducirni ventil. Brez tega lahko bojler poškoduje.

Kako preverim magnezijevo anodo?

Anodo naj pregleda pooblaščeni servis vsaka 3 leta. Nahaja se v notranjosti rezervoarja in ščiti pred korozijo. Zamenjajte, če je obrabljena več kot 50%.

Ali je bojler varen za otroke?

Da, otroci, starejši od 8 let, ga lahko uporabljajo pod nadzorom. Aparat ima varnostne funkcije, kot sta toplotni varovalni izklop in varnostni ventil. Poskrbite, da se otroci ne igrajo z napravo.

NAVODILA ZA UPORABO TGRK120LN GORENJE

Navodila za uporabo 4

Aparat lahko uporabljajo otroci stari 8 let in starejši in osebe z zmanjšanimi fizičnimi, čutnimi ali mentalnimi sposobnostmi ali s pomanjkanjem izkušenj oz. znanjem će so pod nadzorom ali poučeni glede uporabe aparata na varen način in da razumejo možne nevarnosti.
Otroci se ne smejo igrati z aparatom.
Čiščenja in vzdrževanja aparata ne smejo izvajati otroci brez nadzora.
⚠️ Instalacija mora biti izvedena v skladu z veljavnimi predpisi po navodilih proizvajalca. Izvesti jo mora strokovno usposobljen monter.
Pri zaprtem, tlačnem sistemu priključitve morate na dotočno cev grelnika vode obvezno vgraditi varnostni ventil z nazivnim tlakom 0,6 MPa (6 bar), ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa (1 bar) nad nazivnim.
Voda lahko kaplja iz odtočne odprtine varnostnega ventila zato mora biti odtočna odprtina odprta na atmosferski tlak.
⚠ Izpust varnostnega ventila mora biti nameščen v smeri navzdol in v območju, kjer ne zamrzuje.
Za pravilno delovanje varnostnega ventila morate sami izvajati redne kontrole da se odstrani vodni kamen in da se preveri, da varnostni ventil ni blokiran.
Med grelnik vode in varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje varnostnega ventila onemogočili!
Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo!
Voda iz grelnika se izprazni skozi dotočno cev kotla. V ta namen je priporočljivo med varnostni ventil in dotočno cev namestiti poseben člen ali izpustni ventil.
⚠️ Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.

Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka. PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana tudi varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni med priključnima cevema. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikoroziske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADITEV

Grelnik vgradite čim bližje odjemnim mestom. Če boste grelnik vgradili v prostor, kjer se nahaja kopalna kad ali prha, je potrebno obvezno upoštevati zahteve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na steno ga pritrdite s stenskima vijakoma nominalnega premera minimalno 8 mm. Steno s slabo nosilnostjo morate na mestu, kamor ga boste obesili, primerno ojačiti. Grelnik smete pritrditi na steno samo pokončno.

TEHNIČNE LASTNOSTI APARATA

Tip		TGRK 80 D TGRK 80 L	TGRK 100 D TGRK 100 L	TGRK 120 D TGRK 120 L
Prostornina	[l]	78	97	117
Nazivni tlak	[MPa (bar)]	0,6 (6)
Masa / napolnjen z vodo	[kg]	32/110	38/135	42/159
Protikorozijska zaščita kotla		Emajlirano / Mg anoda
Priključna moč	[W]	2000
Napetost	[V~]	230
Razred zaščite		I
Stopnja zaščite		IP23
Priključek za povratni vod		G 3/4
Čas segrevanja do 65 °C1)	[h]	2^35	3^10	3^50
Količina mešane vode pri 40 °C	[l]	140	195	230
Energijska poraba2)	[kWh/24h]	1,85	2,20	2,60

1) Čas segrevanja celotne prostornine grelnika z električnim grelcem pri vstopni temperaturi hladne vode iz vodovoda 10 °C.

2) Energijska poraba pri vzdrževanju stalne temperature vode v grelniku 65 °C in pri temperaturi okolice 20 °C, merjeno po EN 60379.

TEHNIČNE LASTNOSTI PRENOSNIKA TOPLOTE

Tip		TGRK 80 DTGRK 80 L	TGRK 100 DTGRK 100 L	TGRK 120 DTGRK 120 L
Nazivni tlak	[MPa (bar)]	0,6 (6)
Ogrevana površina PT	[m2]	0,24	0,4
Volumen PT	[l]	0,72	1,86
Grelna moč PT	[kW]	4,153)5,355)	6,654)10,556)
Temperatura grelnega medija v PT	[°C]	5 do 85

PT - prenosnik toplote
3) 50-70 °C, 105 l/h; 4) 50-70 °C, 167 l/h; 5) 60-80 °C, 134 l/h; 6) 60-80 °C, 265 l/h

	A	B	C	H1	H2
TGRK 80 D/L	775	565	190	355	200
TGRK 100 D/L	935	715	200	375	340
TGRK 120 D/L	1090	865	205	530	340

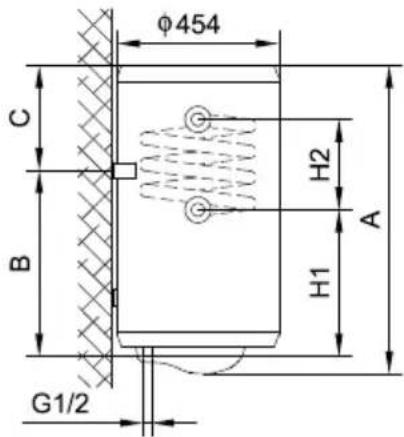

Priključne in montažne mere grelnika [mm]

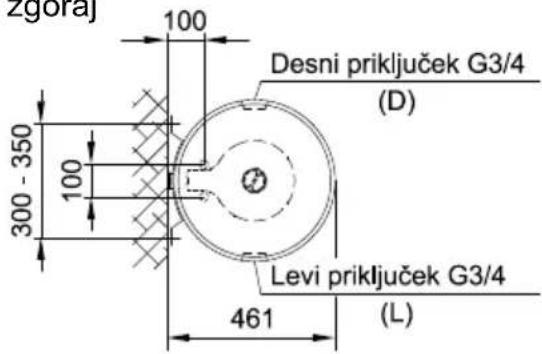

Pogled od zgoraj

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih, odprti, netlačni sistem pa dovoljuje samo eno odjemno mesto. Glede na izbrani sistem priključitve morate vgraditi ustrezne mešalne baterije.

Pri odprtem, netlačnem sistemu je treba pred grelnik vgraditi nepovratni ventil, ki preprečuje iztekanje vode iz kotla, će v omrežju zmanjka vode. Pri tem sistemu priključitve morate uporabiti pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Pri zaprtem, tlačnem sistemu priključitve morate na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi varnosti delovanja obvezno treba vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa (1 bar) nad nominalnim. Iztočna odprtina na varnostnem ventilu mora imeti obvezno izhod na atmosferski tlak. Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da že izvedena inštalacija ne omogoča, da bi kapljajočo vodo iz varnostnega ventila speljali v odtok, se lahko kapljanju izognete z vgradnjo ekspanzijske posode volumna 3 l na dotočni cevi grelnika.

Za pravilno delovanje varnostnega ventila morate sami periodično izvajati kontrole, da se odstrani vodni kamen in da se preveri, da varnostni ventil ni blokiran. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa

ventila) odpreti iztok iz varnostnega ventila. Pri tem mora priteči skozi iztočno šobo ventila voda, kar je znak, da je ventil brezhiben.


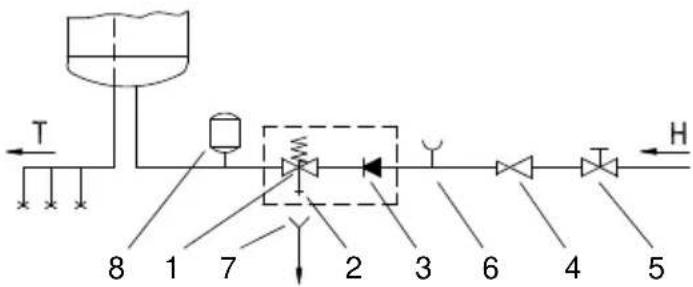

Zaprti (tlačni) sistem

Odprti (netlačni) sistem

Legenda:

1 - Varnostni ventil
2 - Preizkusni ventil
3 - Nepovratni ventil
4 - Redukcijski ventil tlaka
5 - Zaporni ventil
6 - Preizkusni nastavek
7 - Lijak s priključkom na odtok
8 - Ekspanzijska posoda

H - Hladna voda

T - Topla voda

Med grelnik in varnostni ventil ne smete vgraditi zapornega ventila, ker bi s tem delovanje varnostnega ventila onemogočili.

Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, će je tlak v omrežju nižji od nazivnega tlaka. Če tlak v omrežju presega nazivni tlak, morate obvezno vgraditi redukcijski ventil.

Pred električno priključitvijo morate grelnik obvezno najprej napolniti z vodo. Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije.

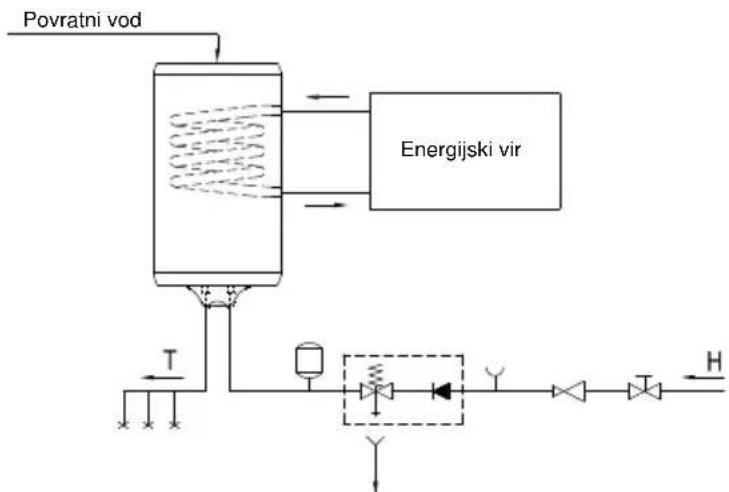

Kombinirani grelnik vode TGRK ima dodatno vgrajen še cevni prenosnik toplote za segrevanje sanitarne vode z drugimi energetskimi viri (npr. centralno ogrevanje, sončni kolektor ali toplotna črpalka). Sistema ogrevanja z električnim grelom in s prenosnikom toplote lahko delujeta sočasno ali posamezno. Kombinirani grelnik vode priključite na vodovodno omrežje, poleg tega pa ga priključite še na dodatni energijski vir. Vstop grelnega medija v prenosnik toplote je označen rdeče, izstop pa modro.

OPOZORILO: Pri padcu temperature dodatnega vira ogrevanja in pri omogočeni cirkulaciji vode skozi prenosnik toplote, lahko pride do nenadzorovanega odvzema toplote iz grelnika vode. Ob priključitvi na druge vire ogrevanja je potrebno poskrbeti za pravilno izvedbo temperaturne regulacije dodatnega vira. Temperaturno tipalo regulacije ne smete vstaviti čez razbremenilec priključne vrvice.

Grelnik TGRK lahko vežete tudi na cirkulacijski vod tople vode. Cirkulacijski vod tople vode omogoča, da je na vseh odjemnih mestih hkrati topla voda vedno takoj na voljo. Povratni vod tople vode namestite na priključek na zgornji strani grelnika. Pred priključitvijo morate odstraniti plastični pokrovček in odviti tesnilni čep na zgornji strani grelnika. Elemente povratnega voda lahko dodatno nabavite pri pooblaščenih serviserjih naših izdelkov.

OPOZORILO: Povratni vod tople vode namestite pred polnjenjem grelnika z vodo. Uporaba cirkulacijskega voda privede do dodatnih toplotnih izgub v grelniku vode.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Pred priključitvijo v električno omrežje je potrebno v grelnik vgraditi priključno vrvico minimalnega preseka vsaj 1,5 mm² (H05VV-F 3G 1,5 mm²). Da to lahko storite, morate z grelnika odviti zaščitni pokrov.

Priključitev grelnika na električno omrežje mora potekati v skladu s standardi za električne napeljave. Med grelnikom vode in trajno inštalacijo mora biti vgrajena priprava za ločitev vseh polov od električnega omrežja v skladu z nacionalnimi inštalacijskimi predpisi.

Legenda:

1 - Priključna sponka
2 - Termostat in dvopolna toplotna varovalka
3 - Grelo
4 - Kontrolna svetilka

L - Fazni vodnik
N - Nevtralni vodnik
± - Zaščitni vodnik

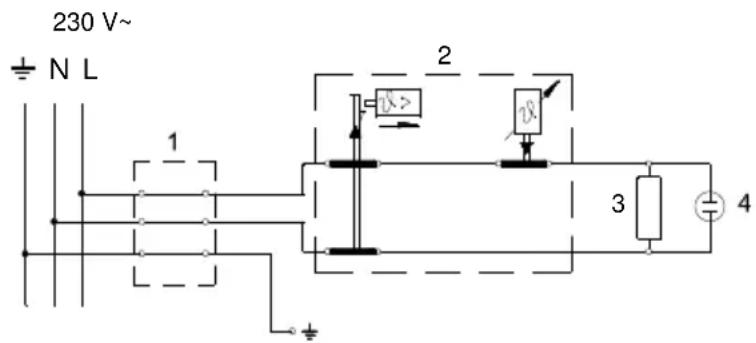

Shema električne vezave

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja!

UPORABA IN VZDRŽEVANJE

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo. Z vrtenjem gumba na termostatu, ki je na spodnji strani zaščitnega pokrova, izbirate želeno temperaturo vode med 25 °C in 65 °C. Priporočamo nastavitev gumba na položaj "eco". Takšna nastavitev je najbolj varčna; pri njej bo temperatura vode približno 55 °C, izločanje vodnega kamna in toplotna izguba pa bosta manjša kot pri nastavitvah na višjo temperaturo. Med delovanjem električnega grela se lahko sliši šum v grelniku. Delovanje električnega grela pokaže kontrolna svetilka. Grelnik ima na sprednji strani bimetalni termometer, ki se odkloni v smeri urnega kazalca, kadar je v njem prisotna topla voda. Če grelnika ne mislite uporabljati dalj časa, zavarujete njegovo vsebino pred zmrznitvijo na ta način, da elektrike ne izklopite, gumb termostata pa nastavite na položaj "*". Pri tej nastavitvi bo grelnik vzdrževal

temperaturo vode približno na 10 °C. Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zamrznitve vodo iz njega iztočiti. Voda iz grelnika se izprazni skozi dotočno cev grelnika. V ta namen je priporočljivo ob vgradnji med varnostni ventil in dotočno cev namestiti poseben fiting (T-člen) ali izpustni ventil. Grelnik lahko izpraznite tudi neposredno skozi varnostni ventil s pomikom ročice oziroma s pomikom vrtljive kapice v položaj kot pri preverjanju delovanja. Pred praznjenjem je grelnik potrebno izključiti iz električnega omrežja, zapreti dovod hladne vode v grelnik in nato odpreti ročico za toplo vodo na priključeni mešalni bateriji. Po izpraznitvi vode skozi dotočno cev, v grelniku ostane manjša količina vode, ki izteče skozi odprtino grelne prirobnice ob odstranitvi grelne prirobnice.

Zunanjost grelnika čistite z blago raztopino pralnega praška. Ne uporabljajte razredčil in grobih čistilnih sredstev.

Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerjavenje kotla velja le, će ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje, med posameznimi rednimi pregledi, ne sme biti daljše od 36 mesecev. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki Vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikoroziijske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Prosimo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.
