KORISNIČKI PRIRUČNIK GED773B HISENSE

1.1. Opća sigurnost 3

1.2. Sigurnost djece 5

1.3. Sigurnost radova povezanih s električnom energijom 5

1.4. Predviđena uporaba 5

1. UGRADNJA 6

2.1. Prije uporabe proizvoda 6

2.2. Ugradnja i priključci 7

2.3. Ožičenje 10

2.4. Priključivanje plina 11

2.5. Pregled brtvljenja 12

2.6. Završni pregled 12

2.7. Odlaganje proizvoda 13

1. O PROIZVODU 14

3.1. Opći prikaz 14

3.2. Potrošnja 15

1. UPORABA PLOČE ZA KUHANJE 16

4.1. Prva uporaba 16

5.1. Opće informacije 17

5.2. Čišćenje upravljačke ploče 18

5.3. Čišćenje ploče za kuhanje 18

1. PREDLOŽENA RJEŠENJA ZA PROBLEME 19

Prvo pročitajte ovaj priručnik!

Poštovani kupci,

Želimo da najbolje iskoristite ovaj proizvod koji se proizvodi u modernim objektima na temelju visoke kvalitete.

Iz tog razloga pažljivo i temeljito pročitajte ovaj priručnik prije uporabe proizvoda i sačuvajte ga za buduću uporabu. Ako proizvod predate nekom drugom, dajte ga zajedno s korisničkim priručnikom. Prilikom uporabe proizvoda uzmite u obzir sve informacije i mjere opreza navedene u priručniku te se pridržavajte uputa.

• Molimo pročitajte korisnički priručnik prije ugradnje i uporabe.
• Uvijek se pridržavajte sigurnosnih uputa.
• Držite korisnički priručnik na lako dostupnom mjestu jer će vam možda trebati za referencu u budućnosti.
• Pročitajte i ostale dokumente isporučene s proizvodom. Imajte na umu da ovaj korisnički priručnik može biti primjenjiv i na druge verzije. Razlike između verzija jasno su naznačene u uputama.

Ovaj odjeljak sadržava sigurnosne upute za sprječavanje tjelesnih ozljeda ili materijalne štete. Nepoštivanje ovih uputa čini bilo kakvo jamstvo nevažećim.

1.1. Opća sigurnost

• Ovaj proizvod ne smiju upotrebljavati osobe (uključujući djecu) s nedostatkom znanja ili iskustva i s nedostatkom fizičkih, senzualnih ili kognitivnih vještina, osim ako su pod nadzorom osobe koja se brine o njihovoj sigurnosti i koja im daje potrebne upute za uporabu proizvoda. Djecu treba nadzirati i nikada im ne dopustiti da se igraju proizvodom.
• Priključite proizvod na utičnicu/mrežu zaštićenu osiguračem takve vrijednosti kao što je navedeno u tablici "Tehničke specifikacije". U slučaju uporabe s transformatorom ili bez njega, ne zaboravite da instalaciju uzemljenja obavi kvalificirani električar. Ako se proizvod koristi bez odgovarajućeg uzemljenja u skladu s važećim lokalnim propisima, naša tvrtka neće biti odgovorna za bilo kakav nastali gubitak.
• Ako je kabel za napajanje/utikač oštećen, nemojte rukovati proizvodom. Obratite se ovlaštenom servisu.
• Ako je proizvod oštećen i ima primjetna oštećenja, nemojte rukovati proizvodom.
• Nemojte izvoditi nikakve popravke ili preinake na proizvodu. Međutim, možete riješiti neke probleme; pogledajte predložena rješenja za probleme, stranica 18.
• Nikada ne perite proizvod prskanjem ili polijevanjem vode na njega! Postoji rizik od strujnog udara!
• Nemojte koristiti proizvod u uvjetima u kojima je vaša prosudba pod utjecajem djelovanja medicinskog lijeka i/ili alkohola.
• Odspojite uređaj s napajanja tijekom ugradnje, održavanja, čišćenja i popravka.

• Ugradnju i popravke treba da izvrši ovlašteni servisni centar. Proizvodna tvrtka ne može se smatrati odgovornom za bilo kakav gubitak koji može nastati zbog radnji koje obavljaju bilo koje neovlaštene osobe i stoga jamstvo za proizvod postaje nevažeće.

• Budite oprezni kada upotrebljavate alkohol u hrani. Alkohol isparava na visokoj temperaturi i kada dođe u kontakt s vrućim površinama, može se zapaliti i izazvati požar.

• Ne zagrijavajte zatvorene limenke i staklenke. Nastali tlak može uzrokovati pucanje staklenke.
• Budući da će rubovi proizvoda biti vrući tijekom rada, ne stavljajte zapaljive tvari blizu njega.
• Svi ventilacijski kanali trebaju biti otvoreni.
• Proizvod može postati vruć tijekom uporabe. Ne dodirujte vruće dijelove i grijaće elemente itd.
• Pobrinite se da je proizvod isključen nakon svake uporabe.
• Proizvod i dostupni dijelovi proizvoda vrući su tijekom uporabe.
• Ne dodirujte proizvod koji koristite.
• Nemojte koristiti oštre i šiljate alate prilikom čišćenja stakla; takvi materijali mogu oštetiti vaš proizvod.
• Budući da pregrijano ulje može uzrokovati požar, uvijek pazite kada je proizvod u uporabi.
• U slučaju mogućeg požara, ne pokušavajte ugasiti požar vodom; odmah isključite strujni priključak proizvoda i pokrijte vatru pomoću mokrog pokrivača.
  • Nemojte koristiti parni čistač.
• Ako je staklo proizvoda slomljeno: odmah isključite sve plamenike i bilo koji električni grijaći element i odspojite napajanje opreme; ne dodirujte površinu opreme i ne koristite opremu.
• Za čišćenje stakla ploče za kuhanje nikada nemojte koristiti abrazivna sredstva ili oštre metalne strugače koji mogu uništiti površinu i uzrokovati razbijanje stakla.
• Nemojte koristiti proizvod s najlonskim, zapaljivim materijalima osjetljivim na toplinu.
• Posude postavljene na grijače ploče za kuhanje trebaju biti odgovarajućih veličina.
• Nemojte strugati tipke i inox površine ploče za kuhanje otpadnim predmetima; nemojte koristiti abrazivnu spužvu.
• Ako se plamen plamenika slučajno ugasio, plamenik se isključuje na kontrolirani način i ne pali se najmanje 1 minutu.

1.2. Sigurnost djece

Izloženi dijelovi proizvoda zagrijavat će se tijekom uporabe i nakon uporabe dok se ne ohladi; držite djecu podalje.

- OPREZ: Tijekom uporabe roštilja dostupni dijelovi mogu biti vrući. Držite djecu podalje od proizvoda.

- Djeca mlađa od 8 godina ne smiju dodirivati proizvod bez nadzora odrasle osobe.

- Ovu opremu mogu koristiti djeca starija od 8 godina i/ili osobe s nedostatkom fizičkih, senzualnih ili kognitivnih vještina ako su propisno obaviještene o rizicima i sigurnoj uporabi proizvoda.

- Nemojte dopustiti djeci da se igraju proizvodom. Čišćenje i održavanje opreme ne smiju obavljati djeca ako nisu pod nadzorom odrasle osobe.

- Ambalažni materijali mogu biti opasni za djecu. Ambalažne materijale držite na mjestu koje nije dostupno djeci ili bacite u smeće razvrstavanjem u skladu s uputama o otpadu.

1.3. Sigurnost radova povezanih s električnom energijom

• Sve radove na električnoj opremi i sustavima treba obaviti ovlaštena i kvalificirana osoba.
• Ovaj proizvod nije prikladan za korištenje s daljinskim sustavom.
• U slučaju bilo kakvog oštećenja, isključite proizvod ili odspojite napajanje. U tu svrhu isključite osigurač u kući.
• Provjerite je li nazivna vrijednost osigurača jednaka struji proizvoda.

1.4. Predviđena uporaba

Ovaj proizvod namijenjen je za kućnu uporabu. Nije dopušteno za industrijsku uporabu.

"OPREZ: ovaj proizvod smije se koristiti samo za kuhanje. Ne smije se koristiti u različite svrhe, kao što je zagrijavanje prostorije itd."

Proizvođač se ne može smatrati odgovornim za bilo kakav gubitak koji može nastati zbog nepravilne uporabe ili tijekom prijevoza. Vijek trajanja kupljenog proizvoda je 10 godina. To je vrijeme tijekom kojeg proizvođač treba staviti na raspolaganje rezervne dijelove potrebne za rad proizvoda na određeni način.

2. UGRADNJA

2.1. Prije uporabe proizvoda

Provjerite je li instalacija za napajanje i/ili plin prikladna. Ako nije, napravite potrebne postupke uz pomoć kvalificiranog tehničara i instalatera.

Kupac je odgovoran za pripremu mjesta gdje će se proizvod postaviti, kao i za instalaciju za napajanje i/ili plin.

Za ugradnju proizvoda trebate se pridržavati pravila navedenih u lokalnim standardima koji se odnose na napajanje i/ili plin

Provjerite proizvod prije ugradnje kako biste otkrili ima li bilo kakvih oštećenja ili ne. Ako je proizvod oštećen, nemojte ga ugrađivati. Oštećeni proizvodi mogu uzrokovati rizik za vašu sigurnost.

Sve radove na plinskoj opremi i sustavu trebaju izvoditi ovlaštene i kvalificirane osobe.

Proizvodi nemaju sustav za ispuštanje plina koji može nastati kao posljedica gorenja. Proizvod treba ugraditi i priključiti u skladu s važećim propisima o ugradnji. Trebali biste se pridržavati zahtjeva o prozračivanju.

Zrak potreban za gorenje uzima se iz zraka prostorije, a ispušteni plinovi izravno se oslobađaju u prostoriju.

Dobra ventilacija potrebna je u prostoriji za siguran rad vašeg proizvoda. Ako nema prozora ili vrata koji bi se koristili za ventilaciju prostorije, potrebno je ugraditi dodatni ventilacijski sustav.

Površina poda kuhinje treba biti veća od 8 m². Površina kuhinje treba biti veća od 20 m³.

Otvor dimnjaka treba biti na visini od 1,80 m od poda i u promjeru od 150 mm koji ima izravni otvor u atmosferu.

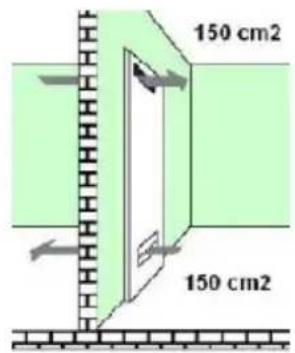

Otvor za zrak treba biti u blizini kuhinjskog poda i minimalno 75 cm ^2 , s izravnim otvorom u atmosferu

75 cm2

150 cm2 150 cm2

75 cm2 75 cm2

2.2. Ugradnja i priključci

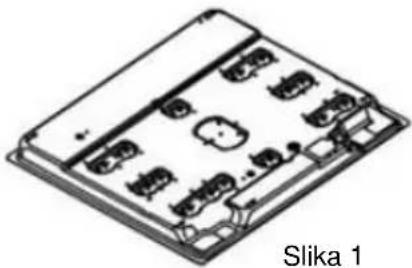

2.2.1. Priprema ugradbene ploče za kuhanje prije ugradnje

Počnite koristiti nakon uklanjanja zaštitne folije na inox površini

2.3. Ožičenje

Svakako biste trebali koristiti uzemljenu liniju za proizvod!

Proizvodna tvrtka neće biti odgovorna za bilo kakvu štetu koja može nastati ako se proizvod koristi bez uzemljenja.

Opasnost od strujnog udara, kratkog spoja ili požara koja proizlazi iz ugradnje

koju obavljaju bilo koje neprofesionalne osobe! Samo ovlaštena i kvalificirana osoba smije spojiti proizvod na napajanje, a jamstvo na proizvod počinje tek nakon ispravne ugradnje.

Opasnost od strujnog udara, kratkog spoja ili požara koja proizlazi iz oštećenog kabela za napajanje! Kabel za napajanje ne smije biti pritisnut, naboran ili zaglavljen i ne smije doći u kontakt s vrućim dijelovima proizvoda. Ako se kabel za napajanje ošteti, treba ga zamijeniti kvalificirani električar.

• Podaci o napajanju trebaju biti isti kao podaci navedeni na natpisnoj pločici uređaja. Natpisnu pločicu možete pronaći na stražnjoj strani ili ispod proizvoda.
• Priključni kabel proizvoda treba biti u skladu s tehničkim specifikacijama i potrošnjom energije.

Opasnost od strujnog udara! Prije izvođenja bilo kakvih radova na električnoj instalaciji, odspojite napajanje proizvoda.

220-240 V~ L1 1 2 3 4 5 N E L1 N

2.4. Priključivanje plina

Sve radove na plinskoj opremi i sustavima trebaju obaviti kvalificirane i ovlaštene osobe.

Prije ugradnje provjerite jesu li uvjeti lokalne distribucije (vrsta plina i tlak plina) u skladu s postavkama proizvoda.

2.4.1. Priključak na UNP

Provjerite jesu li crijevo za plin i ventil za smanjenje tlaka plina koji upotrebljavate na ploči za kuhanje sigurni. Spojite crijevo za dovod plina s crijevom iza ploče za kuhanje i zategnite ga pomoću stezaljke i odvijača (slika 10). Provjerite je li čvrsto zategnuto.

Crijevo za dovod plina opreme ne smije biti dulje od 1500 mm. Tlak ventila za smanjenje tlaka koji će se upotrebljavati za UNP treba biti 300 mmSS i certificiran.

Crijevo za dovod plina ne smije prolaziti kroz vrući dio iza opreme. Temperatura crijeva za plin ne smije prelaziti 90 °C (stupnjeva).

Prije uporabe provjerite da sustav ne propušta plin.

1- G1/2 mlaznica)
2- Silikonska brtva
3- G1/2 Ulazno crijevo (dovod plina)
4- Metalna stezaljka
5- Crijevo za plin (unutarnji promjer 8 mm)

Slika 10

2.4.2. Priključak za NG (prirodni plin)

1- G1/2 mlaznica)
2- Silikonska brtva
3- G1/2 NG crijevo (EN 14800 kompatibilno crijevo za prirodni plin)

Slika 11

Ako je vaša oprema podešena za prirodni plin, opremu treba priključiti instalacijska tvrtka dotične tvrtke za distribuciju prirodnog plina. Priključak na prirodni plin vaše opreme je ½". Ako želite pretvoriti svoju opremu iz UNP-a u prirodni plin ili iz prirodnog plina u UNP, obratite se najbližem servisnom centru i zamolite ih da izvrše potrebne postavke pretvorbe plina.

2.5. Pregled brtvljenja

Otvorite ventil za smanjenje tlaka ili ventil za prirodni plin i provjerite koristeći veću količinu pjenaste vode na priključku kako biste otkrili bilo kakvo curenje plina.

Nikada ne provjeravajte plamenom.

• Skinite pokrov plamenika i plamenik kako je prikazano na slici 12.
• Izvadite brizgaljku pomoću 7-inčnog nasadnog odvijača kako je prikazano na slici 12.1
• Pričvrstite brizgaljku (D) koju treba pretvoriti kako je prikazano na slici 12.2. (vidjeti tablicu 1).
• Zamijenite plamenik kako je prikazano na slici 12.3.

Ambalažni materijali mogu biti opasni za djecu. Ambalažne materijale držite na mjestu koje nije dostupno djeci.

Ambalaža proizvoda izrađena je od recikliranih materijala. Bacite ih u smeće u skladu s uputama o otpadu. Nemojte ih odlagati zajedno s uobičajenim kućanskim otpadom.

2.7.2. Buduće prijevozne operacije

• Držite proizvod u izvornoj kutiji i nosite ga u ovoj kutiji. Pridržavajte se uputa navedenih na kutiji. Ako originalna kutija nije dostupna, omotajte proizvod ambalažnim materijalom s mjehurićima ili debelim kartonom i čvrsto ga zalijepite.
• Čvrsto pričvrstite glave i nosače ljepljivom trakom.
• Nemojte stavljati nikakve predmete na proizvod. Proizvod treba nositi uspravno.
• Provjerite opći izgled proizvoda zbog bilo kakvih oštećenja koja su mogla nastati tijekom prijevoza.

2.7.3. Odlaganje starog proizvoda

Odložite stari proizvod na način koji neće naštetiti okolišu.

Na ovom proizvodu nalazi se oznaka (WEEE), što znači da otpad električne i elektroničke opreme treba prikupljati odvojeno. To znači da s opremom treba postupati u skladu s Direktivom EU-a 2002/96/EZ kako bi se reciklirala ili dezintegrirala u dijelove kako bi se njezin učinak na okoliš sveo na najmanju moguću mjeru. Za dodatne informacije obratite se lokalnim i regionalnim vlastima.

Elektronički proizvodi koji ne podliježu kontroliranom postupku prikupljanja otpada predstavljaju potencijalni rizik za okoliš i zdravlje ljudi zbog štetnih tvari koje sadržavaju.

Možete se obratiti ovlaštenom prodavaču ili centru za prikupljanje komunalnog otpada kako biste dobili informacije o tome kako možete zbrinuti proizvod.

Prije nego što proizvod bacite u smeće, odrežite električni utikač i rasklopite bravu poklopca, ako postoji, kako djeca ne bi bila izložena bilo kakvom riziku.

3. O PROIZVODU

3.1. Opći prikaz

520 580 10mm

Tvrtka može mijenjati tehničke specifikacije kako bi poboljšala kvalitetu proizvoda bez prethodne najave.

Brojke navedene u priručniku su shematske i možda nisu potpuno u skladu s vašim proizvodom.

Vrijednosti navedene na oznakama na proizvodu ili u drugim tiskanim dokumentima isporučenima s proizvodom vrijednosti su dobivene u laboratorijskim uvjetima prema važećim normama. Te vrijednosti mogu varirati ovisno o uporabi i uvjetima okoline proizvoda.

4. UPORABA PLOČE ZA KUHANJE

4.1. Prva uporaba

Počnite koristiti opremu nakon uklanjanja zaštitne folije na inox površini.

4.2. Prvo čišćenje

Neki deterdženti ili sredstva za čišćenje mogu oštetiti površinu.

1. Uklonite sav ambalažni materijal.
2. Obrišite površinu proizvoda vlažnom krpom ili spužvom i obrišite suhom krpom.

1. Pritisnite i okrenite tipku plinske ploče za kuhanje u smjeru suprotnom od kazaljke na satu za podešavanje jakog plamena.
2. Uključite plamenik ovisno o karakteristikama ploče za kuhanje.
3. Podesite na željeni položaj plamena.
4. Kad željeni postupak kuhanja završi, okrenite gumb ploče za kuhanje na gornju točku okretanjem u smjeru kazaljke na satu kako biste isključili plamenik.

5T 22 cm 24 cm 5T 22 cm 24 cm 5T 20 cm 5T 12 cm ● Cuts off the gas flow ◆ High flame ◆ Low flame φ 5T 22 cm 24 cm

Veličina posude i plinskog plamena trebali bi se podudarati. Plinski plamen treba postaviti tako da se ne širi oko baze posude. Stavite posudu na sredinu nosača posude.

4.4. Sigurnosni uređaj za isključivanje plina

Termalni element aktivira sigurnosni mehanizam i odmah isključuje plin zbog rizika gašenja gornjih plamenika uslijed prolijevanja tekućine.

1. Pritisnite i okrenite tipku plinske ploče za kuhanje u smjeru suprotnom od kazaljke na satu za podešavanje jakog plamena.
2. Uključite plamenik ovisno o karakteristikama ploče za kuhanje.
3. Nakon što se uključi, držite tipku pritisnutu 3-5 sekundi i osigurajte da se sigurnosni mehanizam aktivira.
4. Ako se ne uključi nakon što pritisnete i otpustite tipku, ponovite istu radnju držeći tipku pritisnutu 15 sekundi.
5. Podesite na željeni položaj plamena.
6. Kad željeni postupak kuhanja završi, okrenite tipku ploče za kuhanje na gornju točku okretanjem u smjeru kazaljke na satu kako biste isključili plamenik.

5. ODRŽAVANJE I ČIŠĆENJE

5.1. Opće informacije

Ako se proizvod redovito čisti, produljuje se njegov radni vijek i smanjuju se česti problemi.

Opasnost od strujnog udara!

Prije čišćenja isključite napajanje proizvoda kako biste izbjegli rizik od strujnog udara.

Vruće površine mogu uzrokovati opekline!

Pričekajte da se proizvod ohladi prije čišćenja proizvoda.

• Proizvod biste trebali temeljito očistiti nakon svake uporabe. Tako se ostaci hrane lako čiste i sprječavate da ti ostaci izgore kada se proizvod kasnije koristi.
• Za čišćenje proizvoda nije potrebno posebno sredstvo za čišćenje. Očistite proizvod tekućinom za pranje posuđa, mlakom vodom i mekanom krpom ili spužvom i obrišite suhom krpom.
• Pobrinite se da u potpunosti obrišete svu tekućinu koja je ostala nakon čišćenja i odmah očistite svu hranu koja je prskala tijekom kuhanja.
• Nemojte koristiti sredstva za čišćenje koja sadržavaju kiselinu ili klor za čišćenje površina od nehrđajućeg čelika ili inoxa i ručke. Očistite brisanjem u jednom smjeru pomoću mekane krpe sapunom i tekućim deterdžentom (bez struganja).

Neki deterdženti ili sredstva za čišćenje mogu oštetiti površinu. Nemojte koristiti abrazivne deterdžente, praške/kreme za čišćenje ili oštre predmete.

Očistite upravljačku ploču i upravljački gumb vlažnom krpom i obrišite suhom krpom.

Upravljačka ploča može se oštetiti! Nemojte uklanjati kontrolni gumb kako biste očistili upravljačku ploču.

5.3. Čišćenje ploče za kuhanje

Ploču za kuhanje nije potrebno čistiti nikakvim sredstvom za čišćenje ploče ili drugim posebnim sredstvom za čišćenje. Preporučujemo da ploču za kuhanje obrišete vlažnom krpom dok je još uvijek topla.

• Proizvod nije spojen (uzemljen) na utičnicu. Provjerite je li oprema priključena.
• Osigurač je pregorio ili je oštećen. Provjerite osigurač u kućištu osigurača. Ako je osigurač pregorio, ponovno ga aktivirajte.

Proizvod se aktivira, ali plin ne gori.

• Nestalo je plina.
• Ventil cilindra ili ventil za prirodni plin je zatvoren.
• U slučaju kuća s dovodom prirodnog plina, ako postoji detektor curenja plina, može se otkriti curenje i prekinuti dovod plina.
• Brizgaljka je začepljena.

Plamen slabo gori.

- Metalni dijelovi se šire kada se zagriju i proizvode zvuk. To nije uzrok kvara.

Ako ne možete ukloniti problem iako ste izvršili upute navedene u ovom odjeljku, nazovite službu za podršku. Nikada ne pokušavajte popraviti proizvod koji ne radi.
