KORISNIČKI PRIRUČNIK QCE534X HUSQVARNA

BRUKSANVISNING

s

BRUKSANVISNING

N

KÄYTTÖ--JAASENNUSOHJE

FIN

BRUGSANVISNING

DK

Line drawing of a microwave oven with control panel and lid (no text or symbols)

Inbyggnadsugn

Innbyningsovn

Kaapistoonasennettavauuni

Indbygningsovn

Innehållsförteckning

Säkerhetsinformation3. . . . . . .

FÖRANVÄNDAREN

Beskrivningav:

Ugnen 4.

Ugnens elektronik 4.

Säkerhetsutrustning5.

Funktionslåset 5.

.....Luckspärr 5

Ugnens ventilation

Föreförstaanvändningavugnen.

Ställ in klockan 7

Rengör ugn och tillbehör 7

Värm upp ugnen 7

Informationomugnenselektronik

Inkoppling - start 8

Ugnens restvärme 8

Automatisk efterkylning 8

Säkerhetsavstängning....8

Manuell nersläckning av ugnsbelysning och dygnstid. ..... 8

Service - Symbolen 9

Energibesparing 9

Ugnensfunktioner

Val av ugnsfunktion 10

Val av temperatur 10

Signalur/timer 11..

Automatisk avstängning av ugnen .. 11

Automatisk start och avstängning av ugnen 12

Stektermometer 13

Ugnsutrymmet

Tillbehör 14

Ugnsemalj 14

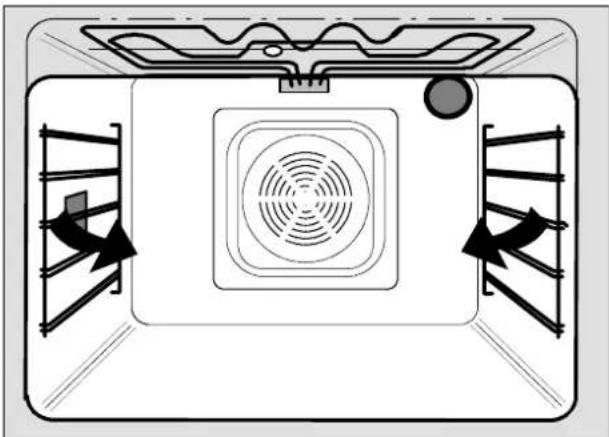

Ugnsstegar 14

.Såhäranvänderdu:15

Över/undervärme 15

Över- alternativt undervärme ..... 15

Varmluft 15

Pizza/paj 16

Grillning 16

Gratinering 16

Lågtemperaturstekning 17

Torkning 17

Roterande grillspett 18

Tipsochråd 19

Allmänt om bakning 19

Bakning med varmluft 19

Ealsplacering 19

Allmänt om bakplåtar och långpanna 19

Stekning 19

Upptining/värmning med varmluft . 19

Tabeller 20

Bakning 20

Ugnsrätter 20

Stekning 21

Lågtemperaturstekning 21

Gratinering 21

Grillning 22

Pizza/paj 22

Torkning 22

Skötselochrengöring 23. . . . . . .

Ugnen 23.

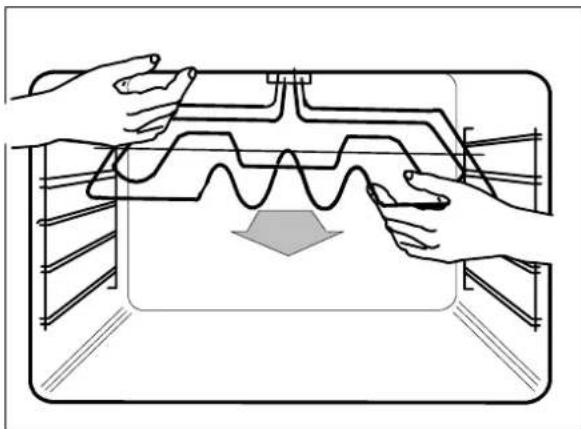

Ugnens tak 24

Ugnsutrustningen 24

Panel och front 24.

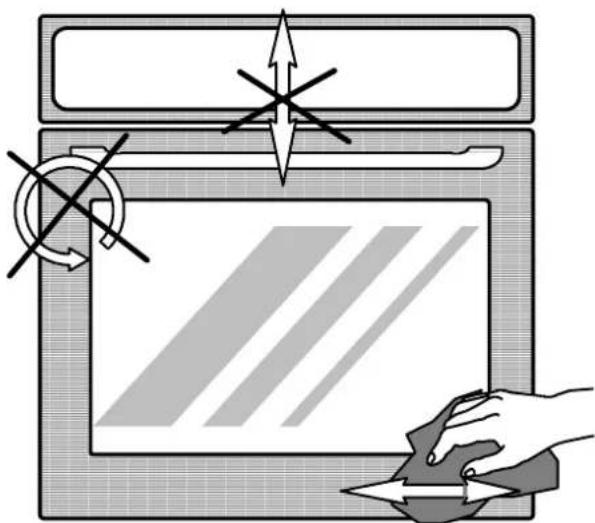

Ugn med rostfri panel och lucka ... 24

Byte av ugnslampa 25.

Omugnenintefungerar 26

Praktiska problem 26.

Tekniska problem 27

Service och reservdelar 27

Konsumentköp EHL 27

Konsumentkontakt 27.

FÖRINSTALLATÖREN

TekniskadataQCE534 28

Installation 29

Transportskador 29

Emballage 29

Inbyggnad av. ugnen 29

Elektrisk anslutning 29

Ugnen får endast användas i enskilt hushåll och för normal hushållsanvändning. Den uppfyller internationella kerhetsföreskrifter och kvalitetsnormer. Samtliga säkerhetsåtgärder kan dock inte till fullo eliminera allaolycksri ker.

Läs därför noga igenom anvisningar, råd och varningstexter innan du installerar och börjar använda ugnen. Gciellt akt på texter med en varningstriangel för att undvika skador på person eller egendom.

Installation

• Ur säkerhetssynpunkt bör ugnen byggas in i anpassat inbyggnadsskåp.
• Ingrepp i ugnen skall utföras av behörig fackman. Arbete utfört av lekman kan försämra ugnen samt leda till skada på person och/eller egendom.
• Kontrollera att ugnens elsladd inte kommer i kläm vid installationen av ugnen.
• Skruva fast ugnen i inbyggnadskåpet för att undvika att den tippar vid onormal belastning.

Barn

• Kontrollera att luckspärren är i funktion och att den fungerar. Låt inte småbarn leka med eller röra reglage och lucka.
• Håll ugnen under uppsikt då den värms upp före första användning. Det finns risk för brännskador.
• Se till att barn inte finns i närheten när du öpp- nar ugnsluckan. Varm luft strömmar ut. Ugnen och luckans insida är mycket varm och kan vid beröring ge brännskador.

Användning

• Före första användning skall ugnen värmas upp. Vädra köket. Var försiktig! Ugnen blir mycket varm.
• Lägg inte aluminiumfolie på ugnens botten. Hindras undervärmen kan emaljen skadas på grund av överhettning.

• Använd endast kärl av material som är avsett för tillagning i ugn. Kontrollera kärltillverkarens anvisningar.

• Använd alltid väl isolerande grytvantar och ta ett stadigt tag i det som skall tas ut ur ugnen.

• Kontrollera att ugnen är avstängd när den inte används. Samtliga vred skall vara nollställda.
• Kontrollera att inte sladden till en i närheten ansluten elektrisk apparat kläms i en varm ugnslucka.

Rengöring

• Se till att ugnen svalnat av innan rengöring sker.
• Håll alltid ugnen ren. Fett och spill osar rejält vid uppvärmning och medför i värsta fall risk för brand.
• Det är absolut förbjudet att rengöra ugnen med hjälp av en ång--eller högtryckstvätt.

Underhåll och service

• Dra ut stickkontakt eller lossa säkringen före byte av trasig lampa.
• Service och ev reparationer bör utföras av ett av leverantören godkänt serviceföretag. Använd endast original reservdelar.

Skrotning

- Förhindra olyckor med den skrotade ugnen; Lossa sladden från vägguttaget och kapa den så nära ugnens bakstycke som möjligt. Sätt luck--spärren ur funktion. Kontakta din kommun för information om var du kan lämna in din ugn.

Beskrivningav:

Ugnen

Panel Informationsfönster=(displayer) Knappar=för=olika=inställningar Luckspärr Handtag Ugnslucka med=värmereflekterande=glas

Ugnenselektronik

185 °C 12:34 → → 1 → → 1 ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○○ 1 2 3 4 5 6 7 8 9 10 11

Tryckknappar

1 Inkoppling (PÅ), Belysningen=tänds
2 Avstängning (AV), Stänger=av=alla=inställningar=utom signaluret=och=inställd=klocka
3 Bärnsäkert funktionslås (säkerhetsfunktion)
4 Stektermometer
5 va av olika ugnsfunktioner
6 Minus / Plus för=inställning=av=tid och=temperatur
7 Tīnagningstid = koktid
8 Fældigitid = stopptid
9 Manual nersläckning av ugnens=belysning=eller=informationsfönstret
10 Signalur / Timer
11 Klocka

Symboler (i=informationsfönstret)

Service

Det=barnsäkra=funktionslåset=är=aktiverat

Ugnsfunktion

185° Visar=inställd=och=uppnådd=ugnstemperatur

Stektermometer=kan=inte=anslutas

Stektermometer=ansluten

→1 Tillagningstid=är=vald
→ Färdigtid=är=vald
Signalur/timertid=inställd

Säkerhetsutrustning

Barn är nyfikna av naturen och instresserade av det mesta, även ugnen.

Vi har därför försett denna ugn med:

Elektroniskt funktionslås av panelens knappar.

Mekanisk luckspärr.

Funktionslåset

Med funktionslåset i låst läge gör du det svårare för barn att "använda" ugnen. Om någon av misstag trycker på en knapp händer ingenting, eftersom det krävs att två knappar hålls intryckta samtidigt för att sätta på eller ändra en funktion, och det har små barn svårt att klara.

Inkoppling av låset:

1. Tryck på 3 och håll den intryckt.
2. Tryck sedan på 1 och håll båda knapparna in- tryckta (ca sex sekunder) tills symbolen 17 tänds i informationsfönstret.
3. Tryck därefter på _øm du inte skall använda ugnen.

OBS! När du sedan vill använda en låst ugn, måste du hålla knapp 3 intryckt under hela tiden du ställer in, ändrar eller kontrollerar något.

Urkoppling av låset:

1. Tryck på 3 och håll den intryckt.
2. Tryck sedan på 2 och håll båda knapparna in- tryckta, tills symbolen 17 slocknar i fönstret.

Luckspärr

Se till att luckspärren är i funktion så att inzte små barn kan öppna ugnsluckan.

När spärren kopplas in måste ugnen vara sval, annars risk för brännskador.

Koppla in luckspärren genom att lyfta spärren och dra fram spärren (se fig.) OBS! Öppna först luckan.

Öppna luckan (om spärren är inkopplad) genom att trycka spärren uppåt (se fig.).

Koppla ur luckspärren genom att lyfta upp och skjuta in spärren till stopp.

17 a 250°C 12:34 ← → ← 1 ○ 2 ○ 3 ○ ○ ○ ▽ △ → → ↗ ✉ ○ ○ ○ ○ ○ ○

Illustration of a kitchen oven with hand positioning and cleaning steps, showing blade alignment and tool application (no text or symbols)

Ugnensventilation

Ugnen har en kylfläkt som för bort ånga som bildas i och runt ugnen.

Fläkten startar efter 3 minuter när du valt en ugnsfunktion. När ugnen stängs av går kylfläkten i ytterliggare 3 minuter.

Eftersom fläkten även är termostatstyrd kan den starta på nytt efter en stund om temperaturen i panelens elektronik är över 85°C.

Diagram of a microwave oven with airflow arrows indicating heat transfer (no text or labels)

Föreförstaanvändningavugnen

Ställinklockan

Efter anslutning av ugnen till el--nätet och vid strömavbrott blinkar 12.00 i informationsfönstret.

Rätt tid måste ställas in. Klockan kan ställas in mellan 00.00 till 23.59.

1. Tryck på 11.

2. Tryck därefter på + eller --.

Ställ in rätt tid.

Ovan gäller även för att ändra inställd tid, t ex från sommar-- till vintertid.

Ändring av tid kan bara ske när ugnen är avstängd och funktionslåset är urkopplat.

För att se rätt dygnstid då t. ex timer eller automatikprogram används, tryck på 11.

12:00

12:34 6 11

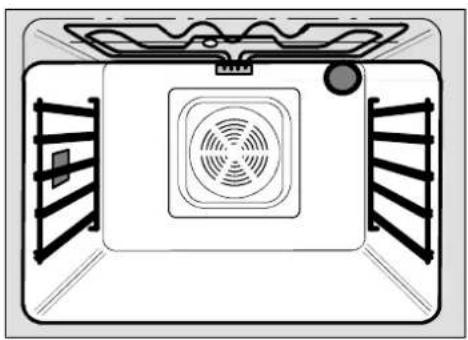

Rengörugnochtillbehör

Diska plåtar, galler och långpanna med varmt vatten och eventuellt handdiskmedel. Skölj och torka torrt med hushållspapper.

Torka av ugnens insida, panel och lucka med varmt vatten För att få bättre insyn i ugnen under rengöringen. Tryck på 1.

Top-down schematic of a microwave oven with fan and vent (no text or symbols)

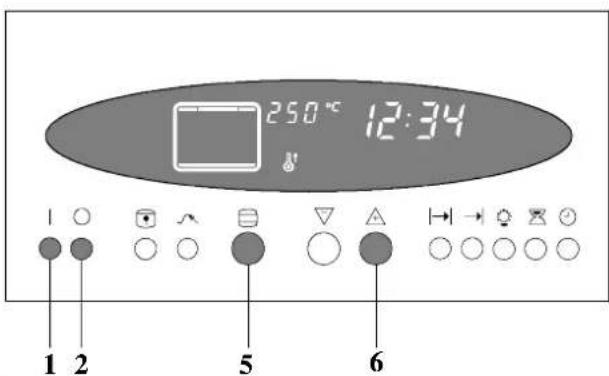

Värmuppugnen

Se till att ugnen är tom och luckan stängd. Ventilera väl med hjälp av t ex köksfläkt eller öppna fönstret.

När du värmer upp ugnen håll små barn borta från ugnen eftersom den blir mycket varm.

1. Tryck på 1. Välj över/undervärme genom att trycka på 5.
2. Tryck på +. Ställ in ugnstemperaturen 250°C.
3. Tryck på 2 efter en timme.

En obehaglig lukt uppstår på grund av att små rester av olja från tillverkningen finns kvar på elementen.

250°C 12:34 1 2 5 6

Informationomugnenselektronik

Inkoppling--start

För att ställa in olika funktioner måste först ugnen vara "På" (gäller inte inställning av klocka och signalur).

När du satt på ugnen talar det elektroniska kontroll- systemet om att ugnen är klar att ställas in för olika funktioner genom en kort signal. Symbolen för ugn visas i informationsfönstret och belysningen i ugnen tänds.

Efter att ha tryckt på en funktion (tryckknapp) har du 6 sekunder på dig (så länge som symbolen blinkar) att trycka på en ny.

12:00 1

Ugnensrestvärme

När ugnen stängs av fortsätter informationsfönstret att visa ugsutrymmets temperatur till denna har sjunkit under 40°C.

Automatiskefterkylning

När ugnen stängs av fortsätter kylfläkten att ytterligare gå i minst 3 minuter eller tills att ugnstemperaturen är under 200°C.

Säkerhetsavstängning

Om funktionen "Automatisk avstängning" inte använts och du skulle glömma att stänga av ugnen samt vid ett termostatfel, stänger ugnen av sig själv efter en viss tid, beroende på inställd ugnstemperatur:

Ugnstemperatur	Stänger av efter
upp till 120°C 6 timmer
upp till 230°C 6 timmer
upp till 300°C 3 timmer

Manuellnersläckningavugns- belysningochdygnstid.

När ugnen är igång kan du släcka och tända ugnsbelysningen genom att trycka på 9.

När du trycker på knappen och ugnen är avstängd, släcks dygnstiden i fönstret. Har du glömt att tända innan ugnen sätts på, tryck på klocksymbolen.

12:00 9

Service--Symbolen

Om ett elektriskt fel uppstår som kräver ett service--besök tänds symbolen (12) i fönstret och där ugnens temperatur normalt visas tänds en felkod.

Innan service kontaktas skall följande åtgård göras:

1. Stäng av ugnen.
2. Dra ut ugnens stickkontakt eller ta bort säkringen.
3. Vänta i ca 5 minuter.
4. Anslut åter ugnen till nätet.

Om servicesymbolen åter visas i fönstret, kontakta AB Elektroservice eller ett av leverantören godkänt serviceföretag. Uppge till service den felkod som visas i fönstret.

12 10:00

Energibesparing

Du kan automatiskt utnyttja ugnens eftervärme och därmed spara energi om du använder någon av följande funktioner:

Automatisk avstängning

Automatisk start och avstängning

Signalur/timer

Ugnens värmeelement kopplas ur (värmen stängs av) innan inställd tillagningstid gått slut. När värmen stängs av beror på hur lång inställd tid som valts.

Inställd tid:	Tid kvar när värmen bryts:
0 -- 29 min. 0 min.
30 -- 59 min. 5 min.
längre än 60 min. 10 min.

Obs! Släck ner ugnsbelysningen under torkningen och vid långa tillagningstider, så spar du lite energi.

Ugnensfunktioner

Ugnssymbol

Denna=symbol=visas=i=fönstet=när=knappen "På" = trycks=in.

Gratinering = Min--grill= += varmluftsfläkt. (Varmluftsgrillning) Förinställd= temperatur= := 200°C

Över/undervärme = Tak---= och=bottenelement.

Förinställd= temperatur= := 200°C

Min--grill = Detinreelementetitaket (grillelement)=inkopplat.

Förinställd=temperatur:=250°C

Varmluft = Ringelement= och= varmluftsfläkt, Förinställd= temperatur:= 180°C

Max--grill = Båda= grill---= och= takelementen. Förinställd= temperatur= := 250°C

Pizza/paj = Varmluft= += undervärme. Förinställd= temperatur= := 200°C

Enbart övervärme = Takelement Förinställd= temperatur= := 120°C

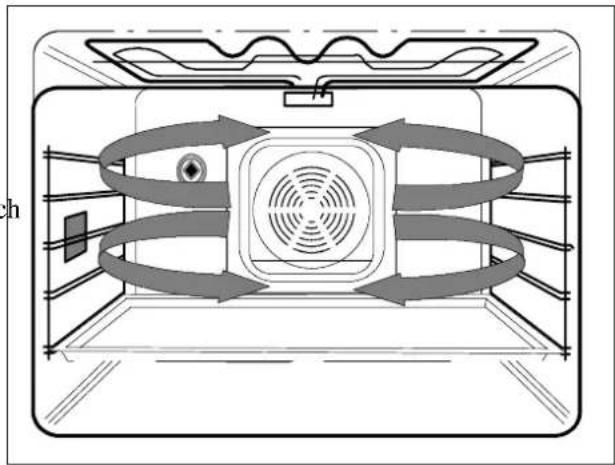

Lågtemperaturstekning= Ringelement= och varmluftsfläkt,=(“Lo”= visas= i=fönstret= innan förinställd= tid= kommer= upp) Förinställd= temperatur:= 140°C

Enbart undervärme = Bottenelementet. Förinställd= temperatur= := 120°C

Torkning = undervärme= och= varmluftsfläkt Förinställd= temperatur= := 45°C

Val av ugnsfunktion

•Tryck på knapp 1.
- Tryck på knapp 5. Upprepa=tryckningen=tills symbolen=för=den=önskade=funktion=syns=i fönstret.

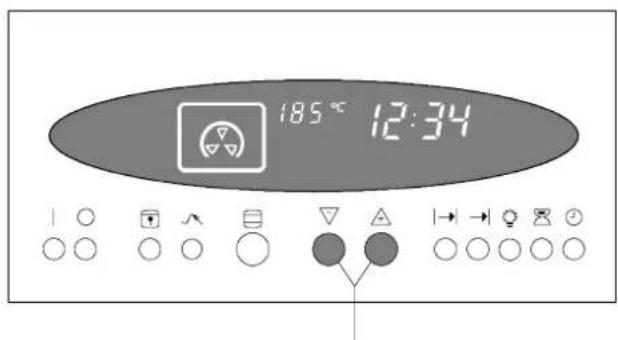

Val av temperatur

Tillsammans=med=symbolen=för=ugnsfunktionen=visas=den=förinställda=temperatur=i=fönstret.=Ändrar=du inte=temperaturen=inom=5=sekunder=börjar uppvärmningen=med=den=förinställda=temperaturen.

- Tryck på + eller - (6) och välj önskad temperatur.

Temperaturval kan göras mellan 40 - 300°C med 5 grader=i=taget.=Du=kan=ändra=temperaturen=när=som helst.

Efter=det=att=ugnen=stängts=av=visas=fortfarande=ugnnens=temperatur=tills=den=sjunkit=till=40°C.

12:34 1 5

185 °C 12:34

6

Signalur/timer

Denna funktion kan användas även då ugnen inte är inkopplad. Du kan ställa in en tid från 1 minut upp till 9 timmar och 59 sekunder.

1. Tryck på 10. Fönstret visar .00.
2. Tryck på + (6). Ställ in önskad tid.

I fönstret syns den inställda tiden samt symbolen 18. När inställd tid gått ut hörs en signal och symbolen blinkar.

1. Tryck på 10

Signalen stängs automatiskt av efter 2 minuter.

Vill du avbryta inställd tid trycker du påh 9 sätter därefter tiden till 0 med knappen -.

18 1:00 6 10

Automatiskavstängningavugnen

Alternativ 1:

Ugnen kan programmeras så att den stängs av efter en bestämd tillagningstid.

1. Tryck på 7•. I fönstret syns :00 och symbolen 19 blinkar.
2. Tryck på 6. Ställ in önskad tillagningstid. Välj från 1 minut upp till 9 timmar och 59 minuter.

Den valda tillagningstiden räknas ner, vilket syns i fönstret. Vill du ändra tid, tryck på och korrigera med -- eller +.

19 160 °C 1:00 6 7

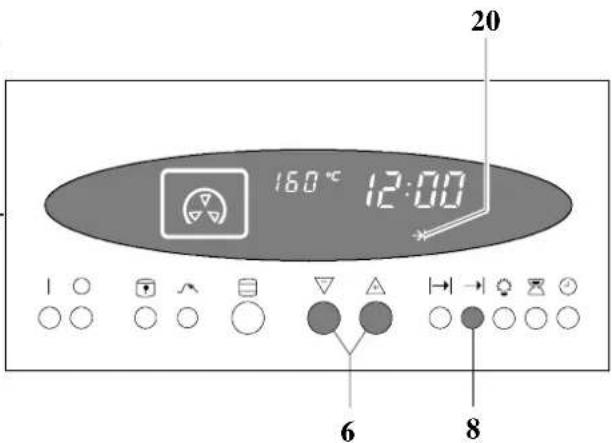

Alternativ 2:

Ugnen kan också programmeras så att den stängs av vid en bestämd tidpunkt.

1. Tryck på 8: I fönstret syns :00 och symbolen 20 blinkar.
2. Tryck på 6. Ställ in det klockslag du vill att ugnen skall stängas av. Du kan endast ställa in tid inom 24 timmar.

Den valda avstängningstiden syns i fönstret.

Vill du ändra tiden, tryck-§påoch korrigera med -- eller +.

När tiden gått ut hörs tre signaler. Ugnsfunktionens symbol blinkar, belysningen i ugnen släcks och i fönstret syns aktuell dygnstid.

En upprepande signal hörs i ca 2 minuter och därefter stängs ugnen av.

- Stängav signalen genom att trycka på 7 eller Ugnen kopplas åter in.

• Stängavugnen helt med knapp 2.

160 °C 12:00 20 6 8

160°C 12:00 8. 1 ○ ▼ ↗ □ ▽ △ |→→→○ ○ ○ ○ ○ ○ ○ ○ ○ ○ ○ 2

Automatiskstartochavstängning avugnen

Ugnen=kan=programmeras=att=starta=vid=en=senare tidpunkt=och=automatiskt=stängas=av=när=tillagning-stiden=gått=ut.

Sätt på ugnen (1), välj funktion (5) och temperatur (6).

1.=Tryck på 7.=I=fönstret=syns=:00=och=symbolen=19 blinkar.
2. Tryck på +. Ställ in önskad tillagningstid. Välj från=1=minut=upp=till=9=timmar=och=59=minuter. (Öka= tiden= med= 6--8= min.= ugnens= uppvärmningstid).
3.= Tryck på •8 I=fönstret=syns=:00=och=symbolen 20=blinkar.
4.=Tryck på +. Ställ=in=den=tid=du=vill=maten=skall vara=klar=(stopptid).

Du=kan=endast=ställa=in=tid=inom=24=timmar.

Efter=moment=4=stängs=ugnsfunktion=och=belysningen=i=ugnen=slocknar.=Symbolen=för=vald=funktion(utan=ram),=aktuell=dygnstid=och=symbolerin och=20 syns=i=fönstret.

Vill=du=ändra=kok--eller=stopptiden,=tryck7=pålt.8 och=korrigera=med=--=eller=+.

Tidpunkten=då=ugnen=startar=är=stopptiden=minus tillagningstiden.=Symbolen20=slocknar=och=tillagningstiden=räknas=ner.

När=tillagningstiden=gått=ut=hörs=tre=signaler.=Ugns-funktionens=symbol=blinkar,=belysningen=i=ugnen släcks=och=i=fönstret=syns=aktuell=dygnstid.

En=upprepande=signal=hörs=i=ca=2=minuter=och därefter=stängs=ugnen=av.

- Stängav signalen genom=att=trycka=på=7=eller=8. Ugnen=kopplas=åter=in.

• Stängavugnen helt=med=knapp=2.

19 20 1 5 6 7 8

160 °C 00:30 =8. 2 7 8

Stektermometer

Stektermometern kan inte användas om symbolen "överkorsad stektermometer" visas i fönstret och då ett automatiskt tidsinställt program valts.

Stick in termometern spets i rättens mitt så att spetsen inte kan påverkas av ugnsvärmen (hos fågel i bröstmuskeln). Se till så att spetsen inte ligger mot något ben eller fett.

Det finns två temperaturer att tänka på:

Ugnstemperaturen ställs in enligt tabellerna för bakning, stekning m m.

Innertemperaturen ställs in efter önskad ättemperatur eller enligt tabellen för stekning.

Inställning:

Välj först ugnsfunktion och temperatur.

Du kan ansluta stektermometern med start från kall eller uppvärmd ugn.

1. Anslut stektermometern till uttaget i ugnen.

Symbolen 21 syns i fönstret.

1. Tryck på•4. En förinställd temperaturen på 70°C syns i fönstret. Du kan välja innertemperatur mellan 30 och °9med + eller -- (6).

I fönstret visas innertemperatur istället för dygnstiden. Tryck på klocksymbolen om du vill se tiden.

När innertemperaturen blivit högre än 30°C syns temperaturstegringen i fönstret.

Genom att trycka på kan du kontrollera vald in- nertemperatur och ändra med + eller --.

När vald innertemperatur uppnåtts hörs tre signaler.

Ugnsfunktionens symbol blinkar och belysningen i ugnen släcks.

• Dra ut stektermometern ur uttaget.

Ugnen kopplas åter in.

(Tänk på att termometern är mycket varmt, använd grytlappar).

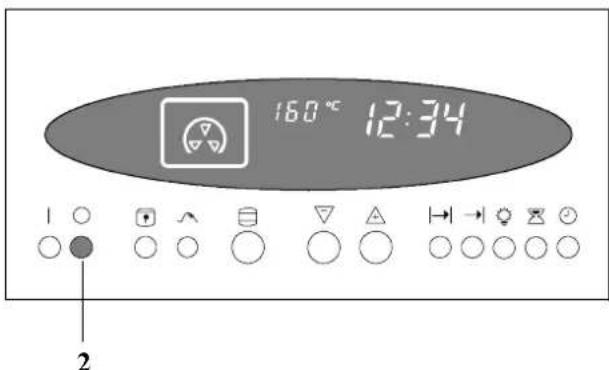

• Stängavugnen helt med knapp 2.

Lägg aldrig stektermometern inne i en varm ugn. Om den skadas skall den ersättas av en för ugnen anpassad orginaltermometer.

Line drawing of a cooking setup with a plate of bread and a tool inside a tray (no text or symbols)

21 70°C 4 6

160°C 12:34 2

Ugnsutrymmet

A Löstagbara ugnsstegar.
B Varmluftsfläkt och ringelement.
C Grillelement.
D Takelement (bottenelementet ej synligt).
E Ugnsbelysning.
F Uttag för stektermometer.
G Ventilationsöppning med självrengörande filter.
H Slät emalj (clean emalj)
I Katalysemalj
K Dataskylt
L Uttag för roterande grillspett

Diagram of a refrigerator interior with labeled sections and decorative elements

Tillbehör

Följande utrustning medföljer ugnen:

1 Galler
2 Emaljerade bakplåtar
1 Emaljerad långpanna
2 Proffsplåtar,dvs.silikonbelagda hålplåtar.
Speciellt lämpade vid bakning (matbröd, bullar) och torkning med varmluft, men glöm inte att det är hål i plåten.
Använd bakplåtspapper när det finns risk att fett och fyllning droppar ner på ugnsbotten.

Four identical line drawings of rectangular trays or trays, each with a different top view and internal structure (no text or symbols)

1 Stektermometer

1 Roterande grillspett

Ugnsemalj

Katalysemalj är porös och har en viss självrenande effekt. Smuts och fettstänk bränns delvist bort vid en ugnstemperatur över 200°C.

Slät emalj är hårdare för att du ska kunna med t ex en stekspade, skrapa bort spill.

Ugnsstegar

Stegarna har 5 st falsar.

Viktigt! Placera plåtar/långpanna och galler enligt bilden så erhålls ett automatiskt tippskydd.

Stoppläge Stegfäste

Såhäranvänderdu:

Ugnen blir varm under användning, håll små barn under uppsikt.

Lägg aldrig aluminiumfolie direkt på ugnsbotten. Emaljen kan skadas på grund av överhettning.

Över/undervärme

Tak-- och bottenelement är inkopplade. Kan användas vid all matlagning och bakning.

Välj en temperatur mellan 50 och 300°C.

Resultatet kan påverkas av inställd temperatur, formars material och färg. Ljusa aluminiumformar ger i regel ljusa resultat medan mörka formar kan ge ett lite för mörkt resultat om inte temperaturen sänkas med ca 10 -- 15°C.

Över--alternativtundervärme

Används som ett komplement till funktionen över-- undervärme då extra värme och färg behövs i slutet av gräddningstiden på ovan-- resp undersidan. Eftersom ugnseffekten är låg skall inte denna funktion användas vid uppvärmning av ugnen.

Top-down diagram of a kitchen appliance with ventilation system and storage racks (no text or symbols)

Varmluft

Den varma luften cirkulerar i ugnen. Matlagning och bakning blir mer rationell, eftersom två plåtar samtidigt i ugnen ger totalt kortare gräddningstid.

Placera plåtarna så att luften kan cirkulera samt att jäsdegar och sockerkakor har plats att höja sig under gräddningen. Temperaturen skall vara ca 15--20 % lägre än vid över/ undervärme. Vid bakning bör ugnen vara uppvärmd men vid matlagning kan start ske från kall ugn.

Välj en temperatur mellan 50 och 200°C.

Viktigt! Vid gräddning av bakverk som skall ha hög temperatur och kort gräddningstid rekommenderas inte varmluft. En för hög ugnstemperatur ger ojämn färgsättning (se vidare under tips och råd).

Diagram of a refrigerator interior showing airflow patterns around the vent and fan (no text or labels)

Pizza/paj

Lämplig till degar som innehåller lite eller mycket lite socker, rätter/bakverk som innehåller frukt eller fuktig fyllning som t.ex pizza.

Strålningsvärmen från underelementet ger en extra spröd och färgsatt botten.

Önskas en maximal påverkan av undervärmen place- ras plåten/gallret på fals 1.

Välj ca 15 -- 20 % lägre temperatur (varmluft).

En djupfryst färdig pizza kan med fördel sättas in i kall ugn. Under uppvärmningen tinar pizzan skonsamt.

När du använder denna funktion kan tillagning ske i två nivåer men endast den understa plåten påverkas av den extra undervärmen.

Diagram of a microwave oven interior showing airflow patterns around the vent (no text or labels)

Grillning

Grilla med stängd ugnslucka och ha alltid ugnen under uppsikt vid grillning.

Använd funktionen "Min--grill" när du grillar mindre mängder och "Max--grill" när du grillar stora mängder eller rostar många skivor bröd.

Storleken, marmoreringen (insprängt fett), formen, mängden och temperaturen på det du skall grilla inverkar på tiden och resultatet.

Grillresultatet blir bäst om det som skall grillas inte tas direkt från kylskåpet. Placera alltid en folieklädd långpanna under gallret, på fals 1 eller 2 för att samla upp fettständm m. Grillolja och/eller grillkryddor ger bättre färg, men ökar risken för bränd yta.

Börja grilla efter 5 minuters uppvärmning.

Elementet/en skall vara helt röda.

Passa noga och vänd minst en gång. En för lång grilltid ger torr, tråkig och i värsta fall bränd mat.

Technical line drawing of an oven with ventilation duct and heating elements (no text or symbols)

Top-down schematic of a microwave oven with cooling fans and ventilation system (no text or labels)

Gratinering

Grillelementet är inkopplat för färgsättning, samtidigt som fläkten får den varma luften att cirkulera och värma. Utmärkt att använda till griljering av julskinka, som ska ha färg runt om, gratänger och varma smörgåsar.

När denna funktion används för varmluftsgrillning av t ex hel kyckling skall en långpanna placeras på fals1. Temperaturen får inte vara för hög vilket betyder att efter avlutat grillning bör ugnen sättas på 275°i ca 5 minuter så att fettstänk bränns bort.

Diagram of airflow around a central air vent with concentric circular patterns (no text or symbols)

Lågtemperaturstekning

Denna funktion väljer automatiskt, efter 10 minuter ugnstemperaturen 80°C.

Den låga stektemperaturen ökar köttets mörhet och saftighet samt minskar steksvinnet.

Lämplig för stekning av tjälknöl, hel ryggbiff, entrecote samt hel eller tjocka skivor filé av nöt, kalv och fläsk.

-- Bryn först köttet runt om i en stekpanna. För helt kött i ca. 4--5 min. och kött i skivor i ca 1.5--2 min.
-- Lägg köttet i en låg form som placeras på ett galler ( fals 2).
-- Välj funktionen, Lågtemperaturstekning. "Lo"syns i ca 6 sekunder innan den förinställda temperaturen 140°C kommer upp. Tiden, 10 minuter börjar räknas ner.
-- När 10 minuter gått visas "Lo" (80°) i fönstret och symbolen för koktid slocknar. Dygnstiden visas inte i fönstret, utan nu anges den tid som gått efter att "Lo" -- funktionen startat.

Du behöver inte vänta tills att "Lo"syns utan kan sätta in det brynta köttet då vald ugnstemperatur uppnåtts (signal hörs och uppvärmningssymbolen slocknar). Du kan även själv ställa in en stektid med timerfunktionen.

Diagram of a microwave oven with airflow arrows indicating circulation or circulation pattern (no text or symbols)

Torkning

Den gamla metoden att torka bladgrönsaker, örtkryddor, svamp och frukt har kommit till heders igen.

Denna funktion är lämplig för torkning eftersom endast underelementet ger värmen. Den varma luften cirkulerar sedan runt med hjälp av varmluftsfläkten.

Använd proffsplåtarna eller lägg ett bakplåtspapper på gallret. Torkning kan ske på fals 2, 3, 4 och 5 i eller flera nivåer.

-- I början av torkningen är fuktigheten i ugnen hög. Ställ luckan lite på glänt för att undvika kondens.

OBS! Släck ner ugnsbelysningen under torkningen så spar du lite energi.

Diagram of a vertical irrigation system with fan and vent, showing airflow paths and support structures (no text or labels)

Roterandegrillspett

När funktionen Max-- eller Mingrill väljs startar också motorn för det roterande grillspettet. Detta innebär att grillspettet skall först placeras i sitt uttag innan funktionen väljs.

1. Placera hållaren på höger stege, fals 3.
2. Träd upp det som skall grillas på spettet och fäst det med hjälp av gafflarna.
3. Stickinspetteti grillmotorns uttag och lägg "rullen" i hållaren. (Om handtaget sitter på; haka av detta).
4. Placera en långpanna på fals 1 eller 2 för att samla upp ev köttsaft. Lägg gärna aluminiumfolie i pannan för att underlätta rengöringen.
5. Välj Max-- eller Mingrill och lämplig ugnstemperatur.

Under grillningen roterar inte spettet runt utan fram och tillbaks, vilket innebär att stektermometern kan användas.

1. Sätt på handtaget innan du skall ta ut spettet ur ugnen.

Technical diagram showing mechanical assembly with numbered components and tool path indicators

Diagram of a cylindrical device inside an enclosure with ventilation ducts and no visible text or symbols

Tipsochråd

Allmäntombakning

Tänk på att kontrollera gräddningstiden när du börjar använda en ny ugn. I många äldre recept finns ofta angivet en något hög ugnstemperatur.

I dagens moderna ugnar sker gräddningen vid lägre temperatur. Sänk därför temperaturen om gräddningstiden är för kort. En för hög temperatur ger bl ett ojämnare resultat.

Varmluft

Utnyttja varmluften till att laga mat på flera plåtar/galler samtidigt. Du kan blanda olika rätter, t ex för-rätt, huvudrätt och dessert så länge de kräver samma ugnstemperatur. Men tiden i ugnen kan variera för de olika rätterna.

Bakningmedvarmluft

Färgsättning sker när en ytas temperatur stiger och fukt försvinner.

Med varmluft blir färgsättningen något annorlunda. Den varma luften cirkulerar och påverkar ytans temperatur runt om. Vid färgsättning av tex bullar, kan sidorna därför få lite mer färg än toppen.

Bullar/bröd måste vara väljästa. För dåligt jästa bullar t ex blir lätt missformade vid gräddningen och ojämnt färgsatta.

Placera inte bullarna för tätt på plåten. Om bullarna står för nära varandra och jäser ihop, kan inte luften cirkulera runt bullen.

Kontrollera gräddningstiden och ta inte ut plåten för tidigt. Färgsättningen sker olika fort i början av gräddningen. Vissa bullar kan ha fått färg, medan andra är ljusa, efterhand sker en viss utjämning.

Med för hög ugnstemperatur blir färgsättningen ojämn, ytterkanterna brända, höjden dålig på matbröd och sockerkakor spricker.

Placera helst matbröd/sockerkakor i luftens riktning, d.v.s. brödet/formens kortsida mot luckan.

Falsplacering

1 nivå (plåt eller låg form) Fals 2, alt 3
1 nivå (hög form) Fals 1, alt 2
2 nivåer Fals 4 + 2, alt 4 + 1
3 nivåer (plåt) Fals 1, 3 och 5

Se vidare rekommendationer i tabellerna.

Allmäntombakplåtarochlångpanna

Dessa kan slå sig om de utsätts för stora temperatur--växlingar och/eller ojämn placering av bakverk. Of-tast försvinner skevheten när plåten svalnat.

Placera inte en het plåt/långpanna på exempelvis en kall diskbänk.

a Häll inte t ex kall pannkakssmet i en het lång--panna.

Det är bättre att grädda t ex två limpor på en plåt, än en stor mitt på plåten.

En djupfryst pizza, direkt från frysen, innebär stora spänningar i plåten och därmed risk för skevhet.

Grädda aldrig småkakor och fyllda bullar direkt på hålplåtarna. Kakdegen fastnar i plåtens hål och fett och fyllning rinner igenom hålen. Använd t ex bakplåtspapper eller pappersformar.

Använd hålplåtarna när du torkar svamp, kryddor, mm med varmluft.

Stekning

Att steka i ugn är bekvämt och praktiskt både i över-- och undervärme och varmluft. Välj en ugnssäker form med låg kant där köttstycket precis får plats, så undviker du att skyn torkar in och bränner fast.

Vid ugnsbakning av julskinka bildas det i regel mycket spad. Använd därför ett stort stekfat eller en långpanna och var försiktig när du tar ut den.

Om du använder en stekpåse, klipp då hål i ett hörn på påsen innan den sätts in i ugnen. Du minskar då risken att bränna dig på het ånga när påsen skall öppnas.

OBS! Efter avslutad stekning och grillning bör ugnen värmas upp till 275 i ca 5 minuter så att fettstänk som träffat katalysemaljen effektivt bränns bort.

Upptiningmedvarmluft

Vid upptining av kött, fisk, glaserade eller fyllda bakverk, t ex rulltårta, skall temperaturen i ugnen inte vara högre än 40.

Upptining/värmningmedvarmluft

Välj temperaturen 180 C. Maten tinas i täckta formar. Om du använder plastkärl, kontrollera att det tål minst 200 C. Placera formarna på ugnsgaller/håplåt i en eller flera nivåer. Tiden varierar be-roende på mängd och typ av mat. När maten tinat, kan du med fördel använda en stektemometern för att värma till lagom ättemperatur.

Tabeller

Bakning	Över/under			Varmluft*
	Fals	Temp°C Tid	ca.min.	Fals1 nivå 2 nivåer 3 nivåer			Temp°C Tid	Tidca.min
Matbröd
Mörkaportionsbröd2 - - 3 200--2	1012--1	53			1+4	-185--2	20015-- 18
Ljusa portionsbröd	2 - 3	210 - 220	8 - 12	3	1+4	---	190 - 200	12 - 15
Formbröd **	1	180 - 200	30 - 40	2	1+4	---	180 - 190	35 - 45
Lätta limpor	2	190 - 210	30 - 40	2	1+4	---	180 - 190	35 - 45
Tunga limpor	1 - 2	180 - 200	45 - 65	2	1+4	---	170 - 190	45 - 65
Hålkakor, tekakor	2 - 3	200 - 210	10 - 15	2	1+4	---	190 - 200	14 - 16
Vetebröd
Bullar	2 - 3	210 - 220	8 - 12	2 - 3	2+4	---	180 - 190	12 - 14
Längder, kransar	2	190 - 200	18 - 25	2	1+4	---	180 - 190	20 - 25
Mjukakakor
Muffins	3	190 - 200	12 - 15	3	2+4	---	180 - 190	12 - 15
Rulltårta	2 - 3	220 - 230	6 - 8	---	---	---	---	---
Tårtbotten	2	180 - 190	30 - 40	2	1+4	---	170 - 180	30 - 40
Mjuk kaka med lite fett**	1 - 2	180 - 200	35 - 45	2	1+4	---	170 - 180	35 - 45
Mjuk kaka med mycket fett**	1 - 2	170 - 180	50 - 60	2	1+4	---	160 - 170	50 - 60
Småkakor
Mördegskakor	3	170 - 190	8 - 15	3	2+4	1+3+5	160 - 180	8 - 15
Pepparkakor	3	180 - 190	5 - 8	3	2+4	1+3+5	170 - 180	7 - 10
Maränger	3	80 - 100	50- 60	3	1+4	---	80 - 100	50 - 60
* Att baka med varmluft skiljer sig från över-/undervärme. Bl a. sker en annan typ av färgsättning. Läs mer om varmluft under avsnittet "Tips och råd".** Används mörk bakform, placera formen alltid på galler och fals 2. Välj temp. 160 - 180 °C

Ugnsrätter	Över/under			Varmluft
	Fals	Temp °C	Tid ca.min	Fals 1 nivå 2nivåer		Temp°C	Tid ca.min
Äggstanning	2	160 - 170	35 - 45	2	1+4	150 - 160	20 - 40
Suffléer	2	180 - 190	30 - 50			---	---
Ugnspannkaka, omelett	2	200 - 210	20 - 25	2	1+4	190 - 200	25 - 30
Gratänger	2	190 - 210	30 - 50	2	1+4	175 - 200	30 - 50
Lasagne	2	190 - 200	55 - 65	2	1+4	170 - 180	55 - 60
Pizza,bakad i långpanna	2	210 - 220	20 - 22	3	1+4	190 - 200	18 - 20
Steknig av hel fisk ca 1 kg	2	200 - 225	20 - 30	3		185 - 210	20 - 30
Kokning av fisk utan folie	2	100	50 - 70	2	1+4	100	50 - 70
Kokning av fisk med folie	2	200	30 - 50	2	1+4	185	30 - 50
När du steker eller kokar fisk i ugnen, är tillagningstiden beroende på fiskens ryggtjocklek. Ju tjockare fisk desto längre tid. Fisken är färdig när fiskköttet är vitt och ogenomskinligt. Prova vid ryggbenet med en gaffel.

Stekning	Över/underVarmluft				Innertemp. i kött °C	Ca.tid,min för 1 kg
Typ av kött	Fals	Temp. °C	Fals	Temp °C
Rostbiff	2	125	2	120	55 - 60	75 - 85
Nötstek, rosa	2	125	2	120	65	90 - 120
Nötstek, genomstekt	2	125	2	120	70 - 75	100 - 130
Skinkstek	1	170	2	160	80	90 - 105
Karré med ben	1	170	2	160	85	105
Revbenspjäll, tjocka	2	175	1+ 4	165	---	90
Rimmad skinka i folie	2	170	2	160	73 - 75	60 - 70
Lamm/kalvstek, rosa	2	170	2	160	70	90
Lamm/kalvstek, genomstekt	1	170	2	160	75	105
Hel kyckling	2	190	2	180	85	50 - 60
Kyckling/kalkonbröst, filé	2 - 3	220	2	200	75	---
Kalkon, hel eller halv	1 - 2	170	1 - 2	160	90	45 - 55
Användenugnsfastform,sompassartillstorlekenpåköttet.såslipperduvidbrändsky.Se till att spetsen på stektermometern ligger mitt i köttstycket, inte mitt i fett eller mot ben.

Lågtemperatur--stekning“Lo”	Vikt, g	Fals	Förvärmugntilltemp°C	Totaltid,min.
				rött(raw)	rosa(medium)
Ryggbiff, nöt-,kalv-och viltkött	500 -600	2	140	65 - 75	100 -110
Ryggbiff, rostbiff	700 - 1000	2	140	85 - 95	140 - 150
Nötstek, rostbiff	1100 - 1600	2	140	---	170 - 180
Högrev, 3cm hög	600 - 700	2	140	---	120 -130
Hel oxfilé	600 - 700	2	120	75 - 85	100 - 110
Oxfilé i skivor, 2 - 2.5 cm tjocka	350 - 450	2	120	25 - 35	40 - 45
Hel fläskfile	450 - 550	2	120	---	80 - 90
Fläskfilé i skivor, ca. 2.5 cm tjocka	450 - 550	2	120	---	45 - 55
Köttet skall hastigt brynas runt om i en stekpanna. För helt kött i 4 - 5 min. och för skivor 1,5 - 2 min. Lägg sedanköttetienlägglasform.Låtalltidköttetliggaochvilaenstund,innandubörjarskäraidet.

Gratinering	Fals	Temp.°C
Varma smörgåsar	3 - 4	200 - 225
Gratänger, färgsättning	2 - 3	200 - 210
Julskinka, griljering	1 - 2	185 - 200
Bakningavbrödkakormedkort gräddningstid,ca4-6min.	Plåtpåfals2,lägginbrödpåplåtvid gräddning.	225- 250
Kyckling (900 - 1000 g)	På fals 2 med långpanna under. Tid :45- 50min.Vändefter25min.	160

Grillning	Fals	Temp. °C	Ca min, sida 1	Ca min, sida 2
Kotletter, 4 st ca: 1,5 cm	5	275	10 - 12	8 - 10
Biffar, 3 - 4 st ca: 1,5 cm	5	275	6 - 8	4 - 6
Kyckling i halvor, 2 st	4	250	14 - 16	12 - 14
Grillkorv, 6 st	5	250	6 - 8	4 -6
Rostat bröd	5	250	1-2	□ - 1
Ugnsluckan skall vara stängd vid grillning. Grilltiden varierar beroende på mängd och tjocklek på det som grillas. Tjockare biff eller kotlett grillas på fals 4 och gallret vänds upp och ner.Öka tiden något när större mängder skall grillas och då Max-grill används.

Pizza/paj	Fals	Temp.°C	Ca.tid, min
Spenat och ostpaj	1 - 2	180	40 - 50
Mazarinkaka, fruktpaj	1 - 2	170	35 - 45
Pizza i långpanna	2	200	18 -20
Pizza, rund på plåt	2	210	10 -12
Pan-pizza, bakad i rund form	2	210	16 - 20
Pitabröd	2 - 3	240	6 - 8
Placera en ugnsfast glas-eller keramikform samt mörk pajform på ett galler.Pajskal behöver inte förgräddas.

Torkning	Fals	Temp.°C	Ca.tid, timmar
Blomkål, morötter, broccoli(skallförstförvällas)	2 - - 5	45 -50	5 - - 6
Paprika, svamp	2 -5	40 - 45	6 - 8
Kryddörter	2 - 5	40	4 - 5
Dill, persilja, gräslök	2 - 5	40	3 - 4
Banan, ananas, jordgubbar	2 - 5	45 - 50	7 - 9
Nypon, enbär, äpple	2 - 5	40 - 45	5 - 7
Skorpor	2 - 5	75 - 85	2 - 3
Under torkning kan kondens bildas i ugnen. Låt luckan stå lite på glänt i början av torkningen.Undvik att placera plåt eller galler på fals 1, värmen från bottenelementet kan påverka resultatet.Eftersom torkningen tar relativt lång tid rekommenderas att ugnsbelysningen släcks.

Skötselochrengöring

Ugnen

Se till att ugnen är tillräckligt avsvalnad så att ingen risk för brännskador finns.

Slätemalj

Ugnens botten har en speciell "Easy Clean" emailj som underlättar rengöringen.

Torka ur ugnen efter användning medans den fortfarande är varm med fuktig trasa och handdiskmedel.

Gör så här om den är mycket smutsig:

1. Lossa spill eller överkok som sitter fast på ugnsbotten med hjälp av t ex en stekspade.
2. Stryk med en svamp ut såpa, gärna flytande, i ugnen.
3. Stäng luckan. Sätt ugnen på 100°C och över/undervärme i ca 10 minuter.
4. När ugnen svalnat tvättas den med rent vatten, ev kan du behöva gnida försiktigt med tvålull. Torka torrt.

Top-down schematic of a kitchen appliance showing front panel, side door, and fan (no text or symbols)

Katalysemalj

I övriga delen av ugnen finns katalysemalj som har en självgörande effekt som underlättar rengöring.

Smuts på emaljen bränns delvis bort vid användning. Om emaljen blir fläckig bränner du ur ugnen på högsta temperatur med över/undervärme i 30--60 minuter.

Envisa fläckar av t ex fett eller spill tar du bort så här:

1. Dränk in fläckarna med en lösning av såpa och hett vatten. Använd en nylonborste. Låt stå en timma.
2. Sätt därefter på över/undervärme samt högsta temperatur.

3. Stäng av ugnen efter 2 timmar.

4. När ugnen svalnat tvättas den med rent vatten, ev kan du behöva gnida försiktigt med nylonborsten. Torka torrt.

Använd aldrig ugsrengöringsmedel eller vassa föremål på katalysemaljen. Ytan kan skadas.

Top-down schematic of a microwave oven with ventilation grille and fan (no text or symbols)

Diagram showing four different objects: a cylindrical object, a spray bottle, a cube, and a cylinder with a light source, all intersected by diagonal lines (no text or symbols)

Ugnenstak

För att underlätta rengöringen av ugnens tak kan detta elementet fällas ner en bit.

Ur säkerhetssynpunkt skall ugnen först kopplas ur. Dra ut stickkontakten eller skruva ur säkringen.

Sätt tummarna mot ugnens överkant och ta tag i elementet. Dra det utåt tills det släpper från fästet i ugnskanterna. För försiktigt ner elementet och rengör taket. Torka torrt innan du för elementet tillbaka och trycker in det ordentligt i sitt fäste.

Technical line drawing of a mechanical assembly with hands operating a component (no text or symbols)

Ugnsutrustningen

Stegarna lossas genom att dra de innåt ugnen tills de släpper sitt fäste. Diskas i diskmaskin men vid kraftig nedsmutsning behöver de ligga i blöt och sedan rengöras ev med tvålull.

Montering sker genom att först haka fast de och sedan trycka in de på plats igen.

Emaljerad plåt och långpanna rengörs efter användning med hushållpapper och ev en bakplåtsskrapa. De kan vid behov diskas för hand.

Proffsplåt (hålplåt) rengörs endast vid behov med varmt vatten och ett milt handdiskmedel. Använd aldrig skrapa eller liknande som kan repa och skada den behandlade ytan.

Top-down schematic of a double door with ventilation system and fan (no text or symbols)

Gallret och Grillspettet kan diskas i diskmaskin men vid kraftig nedsmutsning behöver det ligga i blöt och sedan rengöras ev med tvålull.

Panelochfront

Rengör ytorna med en ren trasa, varmt vatten och lite handdiskmedel.

Efter rengöring torka torrt med en mjuk, ren trasa.

Använd aldrig skurmedel eller repande rengöringsmedel. Ytorna kan skadas.

Ugnmedrostfripanelochlucka

All rengöring, avtorkning och polering måste ske i den rostfria ytstrukturens riktning (fina horisintella linjer) för att inte förstöra ytan.

Använd rengöringsmedel, anpassade för rostfri yta och följ noga tillverkarens anvisning.

Inga repande medel eller svampar får användas. Använd mjuka trasor och efter rengöringen skall ytan torkas av med rent vatten och poleras med en ren torr trasa.

Illustration of a printer with a screen, hand holding a pencil, and directional arrows indicating motion (no text or symbols)

Byteavugnslampa

Ur säkerhetssynpunkt skall ugnen först göras strömlös. Dra ut stickkontakten eller lossa proppen. Kontrollera även att ugnen inte är varm.

Lampabakvägg:

1. Skruva av skyddsglaset.
2. Skruva ur den trasiga lampan.
3. Sätt i en ny ugnslampa märkt 230--240V, 25 W, 300°C, med E14--sockel.
4. Återmontera skyddsglaset.

Diagram showing mechanical components including a spring, bolts, and a ladder (no text or labels)

Lampasidovägg:

1. Lossa lampglaset försiktigt genom att sticka in t ex en platt skruvmejsel mellan lampglaset och ugnsväggen.
2. Skruva ur den trasiga lampan.
3. Sätt i en ny ugnslampa märkt 230--240V, 25W, 300°C, med E14--sockel.
4. Återmontera skyddsglaset.

Diagram showing a hand using a filter to clean a grid-patterned panel, with an open air bath and a spray bottle inside (no text or symbols)

Omugnenintefungerar

Praktiskaproblem

Kontrollera i nedanstående tabell orsak och åtgärd som du kan avhjälpa själv.

ProblemOrsakÅtgård
Mat--/vetebröd, mjuka kakor blir platta.	För låg temperatur i ugnen gör att bakver-- ket jäser upp och sedan sjunker ner och blir platt.Mat--/vetebrödsdegar har inte jäst rätt För lång jäsning efter utbakning ger ett platt resultat.För lite jäst eller bakpulver.För varm fett/vätskeblandning förstör jästen/bakpulvrets verkan.	Kontrollera inställd temperatur mot rekommendation i tabell eller recept.Mat--/vetebrödsdegar skall jäsa dragfritt i rumstemperatur. Vid ett lätt tryck på degen skall fördjup--ningen gå tillbaka.Kontrollera i receptet att du tagit rätt mängd.Kontrollera alltid temperaturen på vätskan innan du tillsätter den. För färsk jäst 37°C, för torrjäst 45--50°C.
Mat--/vetebröd, mjuka kakor blir torra.	För liten vätskemängd, för mycket mjöl eller fel mjölsort kan ge torrt bröd.För låg temperatur i ugnen gör att bakverket får stå inne för länge för bli färdigt och blir därmed torrt.	Kontrollera i receptet att du tagit rätt mjölsort och rätt mängd mjöl/vätska.Kontrollera att du ställt in rätt tænperatur.
Bakverk/maträtter blir för mörka eller ojämnt gräddade	Vid för hög temperatur i ugnen blir bakverket/maträtten för mörk innan det är färdigt.För högt placerat bakverk/maträtt vid konventionell värme ger för mycket övervärme, motsatt effekt vid placering för lågt i ugnen.Felaktig falsplacering i varmluft gör att luften inte kan cirkulera rätt.Temperaturen skall i regel vara ca 15--20% lägre med varmluft än med över/undervärme.OBS!Med varmluft kan färgsättningen blir något ojämn.	Kontrollera att du ställt in rätt temperatur.Kontrollera i tabell eller recept att du valt rätt placering.Kontrollera i tabellen att du valt rätt falsplacering.Kontrollera att du valt rätt temperatur.
Bakverk/maträtt blir ljusa. A	Aluminiumfolie i botten på ugnen hindrar undervärmen och kan dessutom skada emaljen.Ljusa bakformar ger ljusare kakor är mörka formar.Ugnstemperaturen är för låg.	Kontrollera att du inte har aluminiumfolie i botten på ugnen.Byt eventuellt till mörkare formar. Placera formen på bakplåten.Kontrollera inställd temperatur

Tekniskaproblem

Gör inga ingrepp i ugnen som kan orsaka skada på person eller produkt.

Kontrollera i nedanstående tabell orsak och åtgärd som du kan och får avhjälp själv.

ProblemOrsakÅtgård
Ugnen fungerar inte helt el delvis.	Är ugnens stickkontaktansluten?Har ugnen haft för hög temperatur läge varmluft?Är säkringen/säkringarna hela? Är färg brickan lös?Finns det jordfelsbrytare i huset?Har automatikprogram valts?Servicesymbolen lyser i fönstret.	Kontrollera att stickkontakten är ordentligt intryckt.ochVänta tills ugnen svalnat och överhettningsskyddet återställts.Byt ut trasig säkring.Kontrollera att den är tillslagen.Kontrollera klockans inställningar.Kontakta service.
Knapparna till ugnen fungerar inte.	Är ugnslåset inkopplat? Håll alltid nyckelsymbolen intrycktnär du vill ställa in eller ändra en funktion.
Ugnslampan fungerar inte.	År lampan hel? Byt ut trasig lampa.
Klockan blinkar 12:00 Har	det varit strömavbrott? Ställinen n y tid .

Serviceochreservdelar

Innan service kontaktas. Läs igenom bruksanvisningen och följ de råd och anvisningar som ges i avsnät tet "Omugnenintefungerar" för att försäkra dig om att du inte kan åtgärda felet på egen hand.

Om service tillkallas inom EHL--åtagandet för att åtgärda de problem som finns med på denna lista, riskerar du att själv få stå för kostnaden.

Detta gäller också om du använt produkten till annat än den är avsedd för.

Service och reservdelar till din produkt får du via din återförsäljare eller AB Elektroservice (se under "Hushållsutrustning, vitvaror" i telefonkatalogens, Gula sidor).

Uppge produktens modellbeteckning, produkt-- och serienummer enligt dataskylten.

Mod.

PROD. NO

SER. NO

Inköpsdatum:

KonsumentköpEHL

Vid försäljning till en konsument i Sverige gäller i Konsumentköp EHL samt övriga EHL--bestämmelser, vilka återförsäljaren tillhandahåller.

KomihågattsparakvittotochEHL-försäkringsbevis.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi ringa vår konsumentgrupp, tel.nr. 08-7387920

HUSQVARNA

Prod-nr:

Serie

QCE534

TekniskadataQCE534

Ugnensyttermått

Bredd 592 / 540 mm

Djup 567 / 547 mm

Höjd 594 / 579 mm

Ugnensinremått

Bredd 408 mm

Djup 406 mm

Höjd 310 mm

Volym 51,0 1

Wikt 37,0 kg

Inbyggnadsmått

Bredd 560 mm

Djup, min. 550 mm

Höjd 580 mm

Effekt

Undervärme 1000 W

Övervärme 1000 W

Över/undervärme 2000 W

Minigrill 1900 W

Fullgrill 2900 W

Varmluft 2400 W

Gratinering 1900 W

Pizza/paj 3400 W

Ugnslampa 2 x 25 W

Motor Varmluftsfläkt 35 W

Motor Kylfläkt 16 W

Total effekt 3400 W

Spänning 230 V

540 567 547 579 594 592

560 580 min. 550

Denna apparaatu pupfyflekrakraven

i HG-direktivet

73/23/EEG, 89/336/EEG, 93/68/EEG

Installation

Transportskador

Kontrollera att ugnen är utan skador. Transportskador anmäler du omedelbart till Distrilux Distributionskontor, se fraktsedeln. Vid leverans från butik eller återförsäljare -- kontakten dem.

Emballage

Allt förpackningsmaterial kan återvinnas. Träemballaget är av oberhandlat virke, plasten och stötdämpande emballagedelar är märkta. Kontakta ditt kommunkontor om du inte vet var du ska lämna det.

Inbyggnadavugnen

Ugnen är avsedd att byggas in i ett anpassat inbyggnadsskåp.

Kontrollera att skåpets öppningsmätt stämmer (se under tekniska data).

Fastsättningavugnen

Det är viktigt att ugnen skruvas fast i inbyggnadsskåpets sidor så att den står stadigt och inte tippar då ugnen används. Använd bifogade träskruvae och se till att skruvarna går ordentligt in i skåpets sida, se fig.

Elektriskanslutning

Ingrepp i ugnen skall utföras av behörig fackman. Arbete utfört av person utan tillräcklig kunskap kan försämra ugnens funktion samt leda till skada på person eller egendom.

VIKTIGT! Ugnen skall anslutas till 230 V 16 A. Kontrollera ugnens dataskylt innan installation sker.

All elektrisk installation skall utföras i enlighet med gällande lokala bestämmelser. Se ugnens inkopplingsschema. Anslutningssplinten finns på ugnens baksida.

Följande ledningstyp är godkänd för anslutning av denna ugn: H05VV--F.

OBS! Elanslutning skall inte placeras bakom ugnen utan bör placeras i skåpet under ugnen, så att stickkontakten är lätt åtkomlig.

Top-down schematic of a microwave oven with fan and vent, showing internal structure and ventilation slots (no text or labels)

L

N

±

230V\~50Hz

Husqvarna

HusqvarnaHushållprodukter,56183Husqvarna

email:[e-mail]

Oy Electrolux Kotitalouskoneet Ab HUSQVARNA, PL 185, 00511 Helsinki, Puh: (09) 396 11

Husqvarna, Postboks 215 ∅kern, 0510 Oslo, Tlf: 22 63 55 60, Fax: [phone]

email:[e-mail].,internet:www.ehn.no/husqvarna

HusqvarnaHusholdningsapparater,EndelafElectroluxHvidevareselskaberA/S,Lundoftevej160,

2800Lyngby,Tel.:[phone]
