KORISNIČKI PRIRUČNIK QCE531W HUSQVARNA

BRUKSANVISNING

s

BRUKSANVISNING

N

KÄYTTÖ--JAASENNUSOHJE

FIN

BRUGSANVISNING

DK

Line drawing of a microwave oven with control knobs and a blank front panel (no text or symbols)

Inbyggnadsugn

Innbyningsovn

Kaapistoon asennettava uuni

Indbygningsovn

Innehållsförteckning

Säkerhetsinformation3. . . . . . .

FÖRANVÄNDAREN

Beskrivningav:

Panelen 4.

Luckspärr 5.

Ugnens ventilation 5.

Föreförstaanvändningavugnen6.

Rengör ugn. och. tillbehör 6

Värm upp ugnen 6

Bekantadigmedugnen 7

Tillbehör 7

Placering av plåtar 7.

Funktionsvredet 8

Temperaturvredet 8

Kontrollampa 8

Termostatlampa 8

Sähäranvänderdu: 9

Över/undervärme 9

Över- alternativt undervärme ..... 9

Varmluft 9

Pizza/paj 9

Grillning 10

Gratinering 10

Tips och råd 11

Allmänt om bakning 11

Bakning med varmluft 11

Falsplacering 11

Allmänt om bakplåtar och långpanna 11 ....Stekning 11

Upptining/värmning med varmluft . 11

Tabeller 12

Bakning 12

Ugnsrätter 13.

Grillning 13

Gratinering 13

Pizza/paj 13

Skötselochrengöring 14.

Ugnen 14

Ugnens tak 14

Ugnsutrustningen 14

Pänel och front 15

Ugn med rostfri panel och lucka ... 15

Byte av ugnslampa 15.

Omugnenintefungerar ..... 16

Praktiska problem 16....

Tekniska problem. 17....

Service och reservdelar 17

Konsumentköp EHL 17

Konsumentkontakt 17....

FÖRINSTALLATÖREN

TekniskadataQCE531 ..... 18

Installation 19

Transportskador 19

Emballage 19

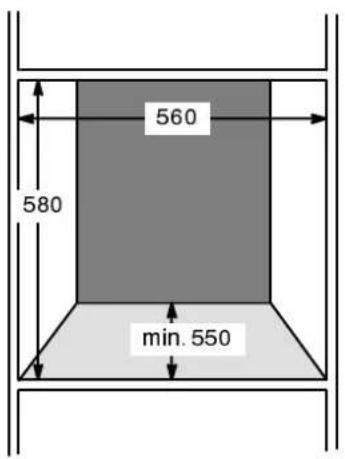

Inbyggnad. av. ugnen 19

Elektrisk anslutning 19

Ugnen får endast användas i enskilt hushåll och för normal hushållsanvändning. Den uppfyller internationella kershetsföreskrifter och kvalitetsnormer. Samtliga säkerhetsåtgärder kan dock inte till fullo eliminera allaolycksri ker.

Läsdärförnogaigenomanvisningar, rådoch varningstexter innan du installerarochbörjaranvändaugnen. Gespeciellt akt på texter med en varningstriangel för att undvika skador på person eller egendom.

Installation

• Ur säkerhetssynpunkt bör ugnen byggas in i anpassat inbyggnadsskåp.
• Ingrepp i ugnen skall utföras av behörig fackman. Arbete utfört av lekman kan försämra ugnen samt leda till skada på person och/eller egendom.
• Kontrollera att ugnens elsladd inte kommer i kläm vid installationen av ugnen.
• Skruva fast ugnen i inbyggnadskåpet för att undvika att den tippar vid onormal belastning.

Barn

• Kontrollera att luckspärren är i funktion och att den fungerar. Låt inte småbarn leka med eller röra reglage och lucka.
• Håll ugnen under uppsikt då den värms upp före första användning. Det finns risk för brännskador.
• Se till att barn inte finns i närheten när du öpp--nar ugnsluckan. Varm luft strömmar ut. Ugnen och luckans insida är mycket varm och kan vid beröring ge brännskador.

Användning

• Före första användning skall ugnen värmas upp. Vädra köket. Var försiktig! Ugnen blir mycket varm.
• Lägg inte aluminiumfolie på ugnens botten. Hindras undervärmen kan emaljen skadas på grund av överhettning.

• Använd endast kärl av material som är avsett för tillagning i ugn. Kontrollera kärltillverkarens anvisningar.

• Använd alltid väl isolerande grytvantar och ta ett stadigt tag i det som skall tas ut ur ugnen.

• Kontrollera att ugnen är avstängd när den inte används. Samtliga vred skall vara nollställda.
• Kontrollera att inte sladden till en i närheten ansluten elektrisk apparat kläms i en varm ugn-slucka.

Rengöring

• Se till att ugnen svalnat av innan rengöring sker.
• Håll alltid ugnen ren. Fett och spill osar rejält vid uppvärmning och medför i värsta fall risk för brand.
• Det är absolut förbjudet att rengöra ugnen med hjälp av en ång--eller högtryckstvätt.

Underhällochservice

• Dra ut stickkontakt eller skruva ur säkringen före byte av trasig lampa.
• Service och ev reparationer bör utföras av ett av leverantören godkänt serviceföretag. Använd endast original reservdelar.

Skrotning

- Förhindra olyckor med den skrotade ugnen; Lossa sladden från vägguttaget och kapa den så nära ugnens bakstycke som möjligt. Sätt luck--spärren ur funktion. Kontakta din kommun för information om var du kan lämna in din ugn.

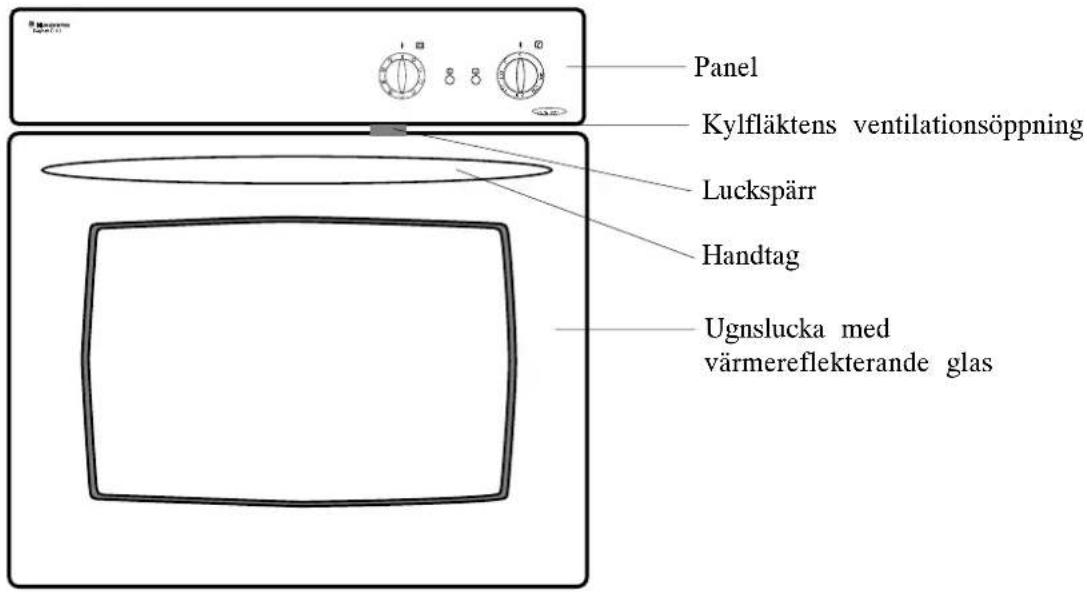

Beskrivningavugnen

Ugnen

Panel Kylfläktens ventilationsöppning Luckspärr Handtag Ugnslucka med värmereflekterande glas

Panelen

Husqvarna Reginett CHILI 1 2 3 4 C D CCE 531

1. Funktionsvred
2. Kontrollampa
3. Termostatlampa
4. Temperaturvred

Luckspärr

Barn är nyfikna av naturen och intresserade av det mesta, även ugnen.

Se till att luckspärren är i funktion så att inzte små barn kan öppna ugnsluckan.

När spärren kopplas in måste ugnen vara sval, annars risk för brännskador.

Kopplainluckspärrengenom att lyfta spärren och dra fram spärren (se fig.) OBS! Öppna först luckan.

Öppnaluckan(om spärren är inkopplad) genom att trycka spärren uppåt (se fig.).

Kopplaurluckspärrengenom att lyfta upp och skjuta in spärren till stopp.

Diagram illustrating a kitchen appliance inspection procedure with labeled steps and hand positions

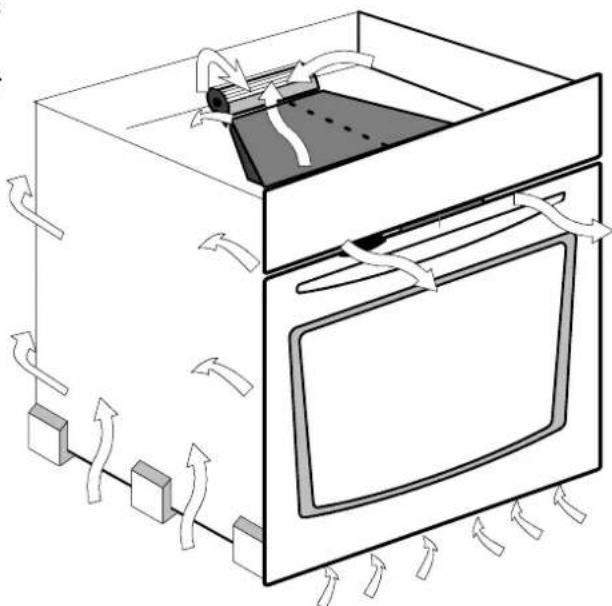

Ugnensventilation

Ugnen har en kylfläkt som för bort ånga som bildas i och runt ugnen.

Fläkten startar när du väljer en ugnsfunktion. Den är termostatstyrd, vilket innebär att den kan gå en stund efter det att ugnen stängs av om ugnen varit inkopplad under lång tid.

Diagram of a microwave oven with airflow arrows indicating heat transfer (no text or labels)

Föreförstaanvändningavugnen

Rengörugnochtillbehör

Diska plåtar, galler och långpanna med varmt vatten och eventuellt handdiskmedel. Skölj och torka torrt med hushållspapper.

Torka av ugnens insida, panel och lucka med varmt vatten För att få bättre insyn i ugnen under rengöringen, vrid funktionsvredet till symbolen "lampa" så tänds belysningen i ugnen utan att elementen kopplas in.

Top-down schematic of a microwave oven with fan and vent (no text or symbols)

Värmuppugnen

När du värmer upp ugnen håll små barn borta från ugnen eftersom den blir mycket varm.

Se till att ugnen är tom och luckan stängd. Ventilera väl med hjälp av t ex köksfläkt eller öppna fönstret.

Gör så här:

1. Vrid funktionsvredet till läge Över/under- värme.
2. Vrid temperaturvredet till 250°C.
3. Ugnen skall vara inkopplad i 60 minuter.
4. Låt ugnen svalna. Torka därefter ugn, stegar och lucka med varmt vatten och handdiskmedel. Torka torrt.

En obehaglig lukt uppstår på grund av att små rester av olja från tillverkningen finns kvar på elementen.

a

300 250 200 150 100 0 50

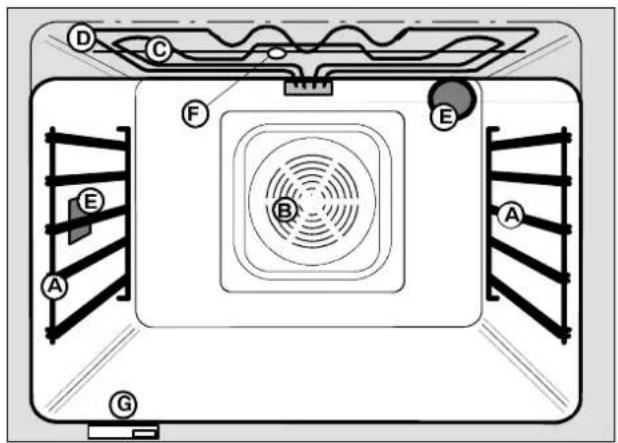

Bekantadigmedugnen

ALöstagbaraugnsstegar.

BVarmluftsfläktochringelement.

CGrillelement.

DTakelement(bottenelementetejsynligt).

EUgnsbelysning.

FVentilationsöppningmedsjälvrengörande filter.

GDataskylt

Diagram of a microwave oven with labeled parts including air vent, fan, and cooling unit

Tillbehör

Följande utrustning medföljer ugnen:

1 Galler
2 Emaljerade bakplåtar
1 Emaljerad långpanna

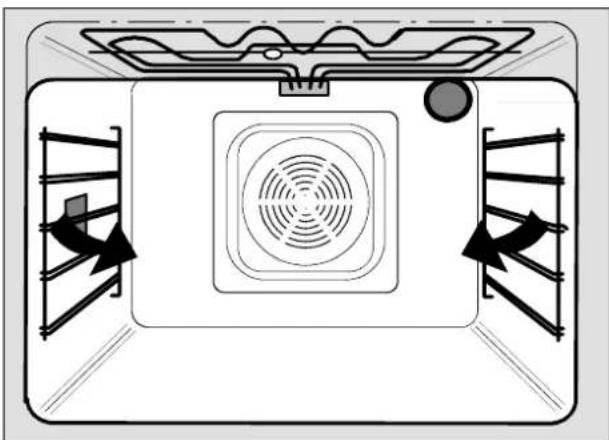

Ugnsstegarna

Stegarna har 5 st falsar.

Viktigt! Placera plåtar/långpanna och galler enligt bilden så erhålls ett automatiskt tippskydd.

Se vidare i tabellerna, rekommenderade falsplaceringar.

Stoppläge Stegfäste

Funktionsvredet

Detta vred kan vridas åt vänster eller höger.

0

Ugnenavstängd

Ugnsbelysning, Lampan i ugnen tänds men inga element kan kopplas in

Varmluft-Ringelement och varmluftsfläkt

Pizzaläge-- Varmluft och undervärme

Gratinering-- Min--grill och varmluftsfläkt (Varmluftsgrillning)

Min--grill-- Detinreelementetitaket (grillelement) inkopplat

Max--grill-- Båda grill-- och takelelementen

Övervärme-- Takelement

Undervärme -- Bottenelement

Över / undervärme - Tak- och botten-element

Temperaturvredet

Vredet kan endast vridas åt höger.

Du kan välja en ugnstemperaturen från 50 -- 300°C. Nollställ vredet när ugnen inte används.

Kontrollampa

Denna lampa tänds så fort en ugnsfunktion väljs (cj ugnsbelysning).

Termostatlampa

Lampan tänds när en temperatur ställs in och slockar vid uppnåddd temperatur.

Under gräddningen kommer lampan att tända och släckas, allt eftersom termostaten kopplar in och ur elementen för att hålla den inställda temperaturen.

0

0 50 100 150 200 300 250 200 C

Såhäranvänderdu:

Ugnen blir varm under användning, håll små barn under uppsikt.

Läggaldrigaluminiumfoliedirekt på ugnsbotten. Emaljen kan skadas på grund av överhettning.

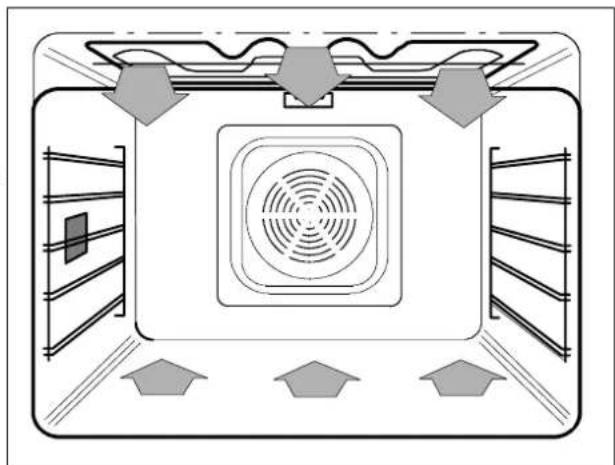

Över/undervärme

Tak-- och bottenelement är inkopplade. Kan användas vid all matlagning och bakning.

Välj en temperatur mellan 50 och 300°C.

Resultatet kan påverkas av inställd temperatur, formars material och färg. Ljusa aluminiumformar ger i regel ljusa resultat medan mörka formar kan ge ett lite för mörkt resultat om inte temperaturen sänkas med ca 10 -- 15°C.

Över--alternativtundervärme

Används som ett komplement till funktionen över-- undervärme då extra värme och färg behövs i slutet av gräddningstiden på ovan-- resp undersidan. Eftersom ugnseffekten är låg skall inte denna funktion användas vid uppvärmning av ugnen.

Top-down schematic of a room with ceiling-mounted fans and ventilation system (no text or symbols)

Varmluft

Den varma luften cirkulerar i ugnen. Matlagning och bakning blir mer rationell, eftersom två plåtar samtidigt i ugnen ger totalt kortare gräddningstid.

Placera plåtarna så att luften kan cirkulera samt att jäsdegar och sockerkakor har plats att höja sig under gräddningen. Temperaturen skall vara ca 15--20 % lägre än vid över/ undervärme. Vid bakning bör ugnen vara uppvärmd men vid matlagning kan start ske från kall ugn.

Välj en temperatur mellan 50 och 200°C.

Viktigt! Vidgräddningavbakverksomskallha högtemperaturochkortgräddningstidrekmenderasintevarmluft.Enförhögugnstemperaturgerojämnfärgsättning(sevidareundertips ochråd).

Diagram of a refrigerator interior showing airflow patterns around the central air vent (no text or labels)

Pizza/paj

Lämplig till degar som innehåller lite eller mycket lite socker, rätter/bakverk som innehåller frukt eller fuktig fyllning som t.ex pizza.

Strålningsvärmen från underelementet ger en extra spröd och färgsatt botten.

Önskas en maximal påverkan av undervärmen placeras plåten/gallret på fals 1.

Välj ca 15 -- 20 % lägre temperatur (varmluft).

En djupfryst färdig pizza kan med fördel sättas in i kall ugn. Under uppvärmningen tinar pizzan skonsamt.

När du använder denna funktion kan tillagning ske i två nivåer men endast den understa plåten påverkas av den extra undervärmen.

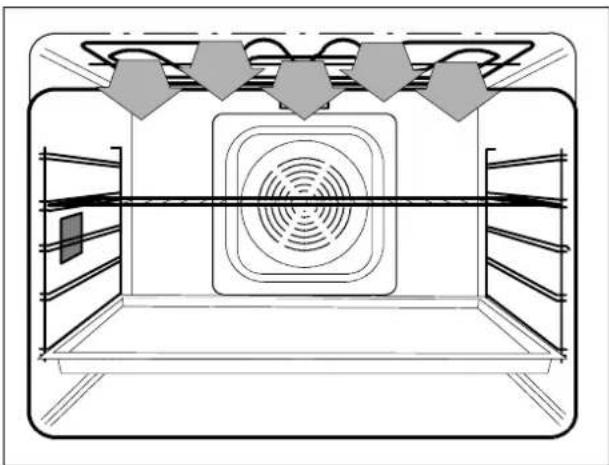

Grillning

Grilla med stängd ugnslucka och ha alltid ugnen under uppsikt vid grillning.

Använd funktionen "Min--grill" när du grillar mindre mängder och "Max--grill" när du grillar stora mängder eller rostar många skivor bröd.

Storleken, marmoreringen (insprängt fett), formen, mängden och temperaturen på det du skall grilla inverkar på tiden och resultatet.

Grillresultatet blir bäst om det som skall grillas inte tas direkt från kylskåpet. Placera alltid en folieklädd långpanna under gallret, på fals 1 eller 2 för att samla upp fettständm m m. Grillolja och/eller grillkryddor ger bättre färg, men ökar risken för bränd yta.

Börja grilla efter 5 minuters uppvärmning.

Elementet/en skall vara helt röda.

Passa noga och vänd minst en gång. En för lång grilltid ger torr, tråkig och i värsta fall bränd mat.

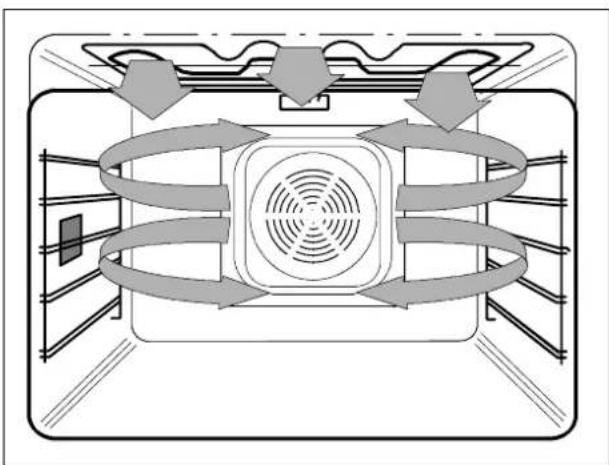

Gratinering

Grillelementet är inkopplat för färgsättning, samtidigt som fläkten får den varma luften att cirkulera och värma. Utmärkt att använda till griljering av julskinka, som ska ha färg runt om, gratänger och varma smörgåsar.

När denna funktion används för varmluftsgrillning av t ex hel kyckling skall en långpanna placeras på fals1.

Diagram of a microwave oven interior showing airflow patterns around the central air vent (no text or labels)

Technical line drawing of an oven with ventilation duct and rack-mounted shelves (no text or symbols)

Technical line drawing of an oven with ventilation duct and ceiling-mounted fans (no text or symbols)

Diagram of airflow or circulation around a central air vent in an oven (no text or symbols)

Tipsochråd

Allmäntombakning

Tänk på att kontrollera gräddningstiden när du börjar använda en ny ugn. I många äldre recept finns ofta angivet en något hög ugnstemperatur.

I dagens moderna ugnar sker gräddningen vid lägre temperatur. Sänk därför temperaturen om gräddningstiden är för kort. En för hög temperatur ger bl ett ojämnare resultat.

Varmluft

Utnyttja varmluften till att laga mat på flera plåtar/galler samtidigt. Du kan blanda olika rätter, t ex för-rätt, huvudrätt och dessert så länge de kräver samma ugnstemperatur. Men tiden i ugnen kan variera för de olika rätterna.

Bakningmedvarmluft

Färgsättning sker när en ytas temperatur stiger och fukt försvinner.

• Med varmluft blir färgsättningen något annorlunda. Den varma luften cirkulerar och påverkar ytans temperatur runt om. Vid färgsättning av tex bullar, kan sidorna därför få lite mer färg än toppen.
• Bullar/bröd måste vara väljästa. För dåligt jästa bullar t ex blir lätt missformade vid gräddningen och ojämnt färgsatta.
• Placera inte bullarna för tätt på plåten. Om bullarna står för nära varandra och jäser ihop, kan inte luften cirkulera runt bullen.
• Kontrollera gräddningstiden och ta inte ut plåten för tidigt. Färgsättningen sker olika fort i början av gräddningen. Vissa bullar kan ha fått färg, medan andra är ljusa, efterhand sker en viss utjämning.
• Med för hög ugnstemperatur blir färgsättningen ojämn, ytterkanterna brända, höjden dålig på matbröd och sockerkakor spricker.
• Placera helst matbröd/sockerkakor i luftens riktning, d.v.s. brödet/formens kortsida mot luckan.

Falsplacering

•1 nivå (plåt eller låg form) Fals 2, alt 3
•1 nivå (hög form) Fals 1, alt 2
•2 nivåer Fals 4 + 2, alt 4 + 1
•3 nivåer (plåt) Fals 1, 3 och 5

Se vidare rekommendationer i tabellerna.

Allmäntombakplåtarochlångpanna

Dessa kan slå sig om de utsätts för stora temperatur--växlingar och/eller ojämn placering av bakverk. Of-tast försvinner skevheten när plåten svalnat.

• Placera inte en het plåt/långpanna på exempelvis en kall diskbänk.
  ^a Häll inte t ex kall pannkakssmet i en het lång--panna.
• Det är bättre att grädda t ex två limpor på en plåt, än en stor mitt på plåten.

-En djupfryst pizza, direkt från frysen, innebär stora spänningar i plåten och därmed risk för skevhet.

Stekning

Att steka i ugn är bekvämt och praktiskt både i över/ undervärme och varmluft. Välj en ugnssäker form med låg kant där köttstycket precis får plats, så undviker du att skyn torkar in och bränner fast. Vid ugnsbakning av julskinka bildas det i regel mycket spad. Använd därför ett stort stekfat eller en långpanna och var försiktig när du tar ut den.

Om du använder en stekpåse, klipp då hål i ett hörn på påsen innan den sätts in i ugnen. Du minskar då risken att bränna dig på het ånga när påsen skall öppnas.

Upptiningmedvarmluft

Välj varmluft. Vid upptining av kött, fisk, glaserade eller fyllda bakverk, t ex rulltårta, skall temperatur vredet vara nollställt.

Upptining/värmningmedvarmluft

Välj varmluft och temperaturen 180°C. Maten tinas i täckta formar. Om du använder plastkärl, kontrollera att det tål minst 200°C. Placera formarna på ugnsgaller/hålplåt i en eller flera nivåer. Tiden vari- erar beroende på mängd och typ av mat. När maten tinat, kan du med fördel använda en stektemometern för att värma till lagom ättemperatur.

Tabeller

Bakning	Över/under			Vamluft*
	FalsTemp°CTid		ca.min.	Fals1 nivå 2 nivåer 3 nivåer			Temp°CTid	Tidca.min
Matbröd
Mörkaportionsbröd2 - - 3 200--21	012--153				1+4	-	185--20015--1	8
Ljusa portionsbröd	2 - 3	210 - 220	8 - 12	3	1+4	-	190--20012--1	5
Formbröd **	1	180 - 200	30 - 40	2	1+4	---	180 - 190	35 - 45
Lätta limpor	2	190 - 210	30 - 40	2	1+4	---	180 - 190	35 - 45
Tunga limpor	1 - 2	180 - 200	45 - 65	2	1+4	---	170 - 190	45 - 65
Hålkakor,tekakor	2 - 3	200 - 210	10 - 15	2	1+4	---	190 - 200	14 - 16
Vetebröd
Bullar	2 - 3	210 - 220	8 - 12	2 - 3	2+4	---	180 - 190	12 - 14
Längder,kransar	2	190--20018--	25	2	1+4	---	180 - 190	20 - 25
Mjukakakor
Muffins	3	190 - 200	12 - 15	3	2+4	---	180 - 190	12 - 15
Rulltårta	2 - 3	220 - 230	6 - 8	---	---	---	---	---
Tårtbotten	2	180 - 190	30 - 40	2	1+4	---	170 - 180	30 - 40
Mjukkakamedlitefett**	1 - 2	180 - 200	35 - 45	2	1+4	---	170 - 180	35 - 45
Mjuk kaka med mycket fett**	1 - 2	170 - 180	50 - 60	2	1+4	---	160 - 170	50 - 60
Småkakor
Mördegskakor	3	170 - 190	8 - 15	3	2+4	1+3+5	160 - 180	8 - 15
Pepparkakor	3	180 - 190	5 - 8	3	2+4	1+3+5	170 - 180	7 - 10
Maränger	3	80--100	50- 6	3	1+4	---	80 - 100	50 - 60
* Att baka med varmluft skiljer sig från över-/undervärme. Bl a. sker en annan typ av färgsättning. Läs mer om varmluftunderavsnittet "Tipsochråd".** Används mörk bakform, placera formen alltid på galler och fals 2. Välj temp. 160 - 180 °C

Ugnsrätter	Över/under			Varmluft
	Fals	Temp °C	Tid ca.min	Fals 1nivå2nivåer		Temp°C	Tid ca.min
Äggstanning	2	160 - 170	35 - 45	2	1+4	150 - 160	20 - 40
Suffléer	2	180 - 190	30 - 50			---	---
Ugnspannkaka, omelett	2	200 - 210	20 - 25	2	1+4	190 - 200	25 - 30
Gratänger	2	190 - 210	30 - 50	2	1+4	175 - 200	30 - 50
Lasagne	2	190 - 200	55 - 65	2	1+4	170 - 180	55 - 60
Pizza,bakad i långpanna	2	210 - 220	20 - 22	3	1+4	190 - 200	18 - 20
Steknig av hel fisk ca 1 kg	2	200 - 225	20 - 30	3		185 - 210	20 - 30
Kokning av fisk utan folie	2	100	50 - 70	2	1+4	100	50 - 70
Kokning av fisk med folie	2	200	30 - 50	2	1+4	185	30 - 50
När du steker eller kokar fisk i ugnen, är tillagningstiden beroende på fiskens ryggtjocklek. Ju tjockare fisk desto längre tid. Fisken är färdig när fiskköttet är vitt och ogenomskinligt. Prova vid ryggbenet med en gaffel.

Stekning	Över/under		Varmluft		Innertemp. ikött°C	Ca.tid,min för1kg
Typ av kött	Fals	Temp. °C	Fals	Temp °C
Rostbiff	2	125	2	120	55 - 60	75 - 85
Nötstek, rosa	2	125	2	120	65	90 - 120
Nötstek, genomstekt	2	125	2	120	70 - 75	100 - 130
Skinkstek	1	170	2	160	80	90 - 105
Karré med ben	1	170	2	160	85	105
Revbenspjäll, tjocka	2	175	1+ 4	165	---	90
Rimmad skinka i folie	2	170	2	160	73 - 75	60 - 70
Lamm/kalvstek, rosa	2	170	2	160	70	90
Lamm/kalvstek, genomstekt	1	170	2	160	75	105
Hel kyckling	2	190	2	180	85	50 - 60
Kyckling/kalkonbröst, filé	2 - 3	220	2	200	75	---
Kalkon, hel eller halv	1 - 2	170	1 - 2	160	90	45 - 55
Användenugnsfastform,sompassartillstorlekenpåköttet.såslipperduvidbrändsky.Setillattspetsenpåstektermometernliggermittiköttstycket,intemittifettellermotben.

Gratinering	Fals	Temp.°C
Varma smörgåsar	3 - 4	200 - 225
Gratänger, färgsättning	2 - 3	200 - 210
Julskinka, griljering	1 - 2	185 - 200
Bakningavbrödkakormedkortgräddningstid, ca4-6min.	Plåtpåfals2,lägginbrödpåplåtvid gräddning.	225-250
Kyckling (900 - 1000 g)	På fals 2 med långpanna under. Tid:45-50min.Vändefter25min.	160

Grillning	Fals	Temp.°C	Ca min, sida 1	Ca min, sida 2
Kotletter, 4 st ca: 1,5 cm	5	275	10 - 12	8 - 10
Biffar, 3 - 4 st ca: 1,5 cm	5	275	6 - 8	4 - 6
Kyckling i halvor, 2 st	4	250	14 - 16	12 - 14
Grillkorv, 6 st	5	250	6 - 8	4 -6
Rostat bröd	5	250	1-2	□ - 1
Ugnluckan skall vara stängd vid grillning. Grilltiden varierar beroende på mängd och tjocklek på det som grillas.Tjockare biff eller kotlett grillas på fals 4 och gallret vänds upp och ner.Öka tiden något när större mängder skall grillas och då Max-grill används.

Pizza/paj	Fals	Temp.°C	Ca.tid, min
Spenat och ospaj	1 - 2	180	40 - 50
Mazarinkaka, fruktpaj	1 - 2	170	35 - 45
Pizza i långpanna	2	200	18 - 20
Pizza, rund på plåt	2	210	10 - 12
Pan-pizza, bakad i rund form	2	210	16 - 20
Pitabröd	2 - 3	240	6 - 8
Placera en ugnsfast glas-eller keramikform samt mörk pajform på ett galler.Pajskalbehöverinteförgräddas.

Skötselochrengöring

Ugnen

Se till att ugnen är tillräckligt avsvalnad så att ingen risk för brännskador finns.

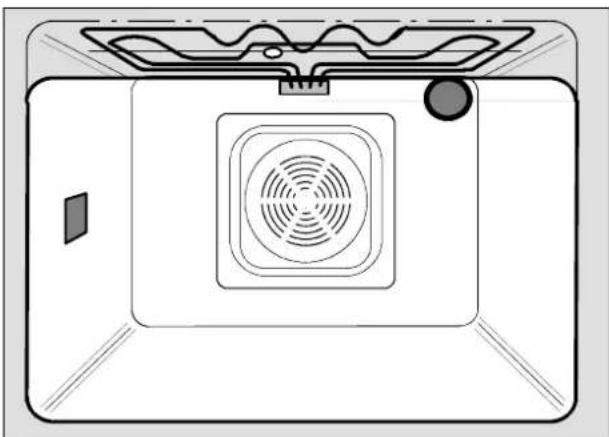

Slätemalj

Ugnens botten har en speciell "Easy Clean" emailj som underlättar rengöringen.

Torka ur ugnen efter användning medans den fortfarande är varm med fuktig trasa och handdiskmedel.

Gör så här om den är mycket smutsig:

1. Lossa spill eller överkok som sitter fast på ugnsbotten med hjälp av t ex en stekspade.
2. Stryk med en svamp ut såpa, gärna flytande, i ugnen.
3. Stäng luckan. Sätt ugnen på 100°C och över/undervärme i ca 10 minuter.
4. När ugnen svalnat tvättas den med rent vatten, ev kan du behöva gnida försiktigt med tvålull. Torka torrt.

Line drawing of a front view of a microwave oven with a fan and vent (no text or symbols)

Ugnenstak

För att underlätta rengöringen av ugnens tak kan detta elementet fällas ner en bit.

Ur säkerhetssynpunkt skall ugnen först kopplas ur. Dra ut stickkontakten eller skruva ur säkringen.

Sätt tummarna mot ugnens överkant och ta tag i elementet. Dra det utåt tills det släpper från fästet i ugnskanterna. För försiktigt ner elementet och rengör taket. Torka torrt innan du för elementet tillbaka och trycker in det ordentligt i sitt fäste.

Technical line drawing of a mechanical assembly with hands operating a component (no text or symbols)

Ugnsutrustningen

Stegarnalossas genom att dra de innåt ugnen tills de släpper sitt fäste. Diskas i diskmaskin men vid kraftig nedsmutsning behöver de ligga i blöt och sedan rengöras ev med tvålull.

Montering sker genom att först haka fast de och sedan trycka in de på plats igen.

Emaljeradplåtochlångpannarengörs efter användning med hushållpapper och ev en bakplåtsskrapa. De kan vid behov diskas för hand.

Gallretkan diskas i diskmaskin men vid kraftig nedsmutsning behöver det ligga i blöt och sedan rengöras ev med tvålull.

Top-down schematic of a double door with ventilation system and fan (no text or symbols)

Panelochfront

Rengör ytorna med en ren trasa, varmt vatten och lite handdiskmedel.

Efter rengöring torka torrt med en mjuk, ren trasa.

Använd aldrig skurmedel eller repande rengöringsmedel. Ytorna kan skadas.

Diagram showing three geometric shapes: a cylinder with a dot pattern, a rectangular block, and a cylinder intersected by two diagonal lines (no text or symbols)

Ugnmedrostfripanelochlucka

All rengöring, avtorkning och polering måste ske i den rostfria ytstrukturens riktning (fina horisintella linjer) för att inte förstöra ytan.

Använd rengöringsmedel, anpassade för rostfri yta och följ noga tillverkarens anvisning.

Inga repande medel eller svampar får användas. Använd mjuka trasor och efter rengöringen skall ytan torkas av med rent vatten och poleras med en ren torr trasa.

Illustration of a digital drawing tablet with a hand holding a pen, no text or symbols present

Byteavugnslampa

Ur säkerhetssynpunkt skall ugnen först göras strömlös. Dra ut stickkontakten eller skruva ur säkringen. Kontrollera även att ugnen inte är varm.

Lampabakvägg:

1. Skruva av skyddsglaset.
2. Skruva ur den trasiga lampan.
3. Sätt i en ny ugnslampa märkt 230--240V, 25 W, 300°C, med E14--sockel.
4. Återmontera skyddsglaset.

Lampasidovägg:

1. Lossa lampglaset försiktigt genom att sticka in t ex en platt skruvmejsel mellan lampglaset och ugnsväggen.
2. Skruva ur den trasiga lampan.
3. Sätt i en ny ugnslampa märkt 230--240V, 25W, 300°C, med E14--sockel.
4. Återmontera skyddsglaset.

Diagram of a tool interacting with a grid-patterned panel (no text or symbols)

Diagram showing a glass jar with a side panel and a mesh cover, no text or symbols present.

Diagram of a mechanical assembly with components including a handle, screw, and rack (no text or labels)

Omugnenintefungerar

Praktiskaproblem

Kontrollera i nedanstående tabell orsak och åtgärd som du kan avhjälpa själv.

ProblemOrsakÅtgård
Mat--/vetebröd, mjuka kakor blir platta.	För låg temperatur i ugnen gör att bakverket jäser upp och sedan sjunker och blir platt.Mat--/vetebrödsdegar har inte jäst rätt För lång jäsning efter utbakning ger platt resultat.För lite jäst eller bakpulver.För varm fett/vätskeblandning förstör jästen/bakpulvrets verkan.	Kontrollera inställd temperatur mot rekommendation i tabell eller recept.Mat--/vetebrödsdegar skall jäsa dragfritt i rumstemperatur. Vid ett lätt tryck på degen skall fördjupningen gå tillbaka.Kontrollera i receptet att du tagit rätt mängd.Kontrollera alltid temperaturen på vätskan innan du tillsätter den. För fårsk jäst 37°C, för torrjäst 45--50°C.
Mat--/vetebröd, mjuka kakor blir torra.	För liten vätskemängd, för mycket mjeller fel mjölsort kan ge torrt bröd.För låg temperatur i ugnen gör att bakverket får stå inne för länge för bli färdigt och blir därmed torrt.	Kontrollera i receptet att du tagit rätt mjölsort och rätt mängd mjöl/vätska.Kontrollera att du ställt in rätt temperatur.
Bakverk/maträtter blir för mörka eller ojämnt gräddade	Vid för hög temperatur i ugnen blir bakverket/maträtten för mörk innan det är färdigt.För högt placerat bakverk/maträtt vid konventionell värme ger för mycket övervärme, motsatt effekt vid placering för lågt i ugnen.Felaktig falsplacering i varmluft gör at luften inte kan cirkulera rätt.Temperaturen skall i regel vara ca 15--20% lägre med varmluft än med över/undervärme.OBS!Med varmluft kan färgsättningen blir något ojämn.	Kontrollera att du ställt in rätt temperatur.Kontrollera i tabell eller recept att du valt rätt placering.Kontrollera i tabellen att du valt rätt falsplacering.Kontrollera att du valt rätt temperatur.
Bakverk/maträtt blir ljusa.	Aluminiumfolie i botten på ugnen hindrar undervärmen och kan dessutom skada emaljen.Ljusa bakformar ger ljusare kakor än mörka formar.Ugnstemperaturen är för låg.	Kontrollera att du inte har aluminiumfolie i botten på ugnen.Byt eventuellt till mörkare formar. Placera formen på bakplåten.Kontrollera inställd temperatur

Tekniskaproblem.

Gör inga ingrepp i ugnen som kan orsaka skada på person eller produkt.

Kontrollera i nedanstående tabell orsak och åtgärd som du kan och får avhjälp själv.

Problem	OrsakÅtgärd
Ugnen fungerar inte helt eller delvis.	Är ugnen stickproppsansluten?Har ugnen haft för hög temperatur läge varmluft?Är säkringen/säkringarna hela? Är färg brickan lös?Finns det jordfelsbrytare i huset?	Kontrollera att stickproppen är ordentligt intryckt.Vänta tills ugnen svalnat och överhettningsskyddet återställts.Byt ut trasig säkring.Kontrollera att den är tillslagen.
Ugnslampan fungerar inte.	Är lampan hel? Byt ut trasig lampa.

Serviceochreservdelar

Innan service kontaktas. Läs igenom bruksanvisningen och följ de råd och anvisningar som ges i a snittet "Omugnenintefungerar" för att försäkra dig om att du inte kan åtgärda felet på egen hand.

Om service tillkallas inom EHL--åtagandet för att åtgärda de problem som finns med på denna lista, riskerar du att själv få stå för kostnaden.

Detta gäller också om du använt produkten till annat än den är avsedd för.

Service och reservdelar till din produkt får du via din återförsäljare eller AB Elektroservice (se under "Hushållsutrustning, vitvaror" i telefonkatalogens, Gula sidor).

Uppge produktens modellbeteckning, produkt-- och serienummer enligt dataskylten.

Mod.

PROD. NO

SER. NO

Inköpsdatum:

KonsumentköpEHL

Vid försäljning till en konsument i Sverige gäller vKonsumentköp EHL samt övriga EHL--bestämmelser, vilka återförsäljaren tillhandahåller.

KomihågattsparakvittotochEHL--försäkringsbevis.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi ringa vår konsumentgrupp, tel.nr. 08--7387920

HUSQVARNA Prod--nr: kW V SC CE Typ Serie QCE531

TekniskadataQCE531

Ugnensyttermått

Bredd 592 / 540 mm

Djup 567 / 547 mm

Höjd 594 / 579 mm

Ugnensinremått

Bredd 408 mm

Djup 406 mm

Höjd 310 mm

Volym 51,0 1

Vikt 33,0 kg

Inbyggnadsmått

Bredd 560 mm

Djup, min. 550 mm

Höjd 580 mm

Effekt

Undervärme 1000 W

Övervärme 1000 W

Över- och undervärme 2000 W

Minigrill 1900 W

Fullgrill 2900 W

Varmluft 2400 W

Gratinering 1900 W

Pizza/paj 3400 W

Ugnslampa 2 x 25 W

Motor Varmluftsfläkt 35 W

Motor Kylfläkt 16 W

Total effekt 3400 W

Spänning 230 V

540 567 547 579 594 592

560 580 min. 550

Installation

Transportskador

Kontrollera att ugnen är utan skador. Transportskador anmäler du omedelbart till Distrilux Distributionskontor, se fraktsedeln. Vid leverans från butik eller återförsäljare -- kontakten dem.

Emballage

Allt förpackningsmaterial kan återvinnas. Träemballaget är av oberhandlat virke, plasten och stötdämpande emballagedelar är märkta. Kontakta ditt kommunkontor om du inte vet var du ska lämna det.

Inbyggnadavugnen

Ugnen är avsedd att byggas in i ett anpassat inbyggnadsskåp.

Kontrolleraattskåpetsöppningsmättstämmer(se undertekniskadata).

Fastsättningavugnen

Det är viktigt att ugnen skruvas fast i inbyggnadsskåpets sidor så att den står stadigt och inte tippar då ugnen används. Använd bifogade träskruvar och se till att skruvarna går ordentligt in i skåpets sida, se fig.

Elektriskanslutning

Ingrepp i ugnen skall utföras av behörig fackman. Arbete utfört av person utan tillräcklig kunskap kan försämra ugnens funktion samt leda till skada på person eller egendom.

VIKTIGT!Ugnenskallanslutastill230V16A.

Kontrolleraugnensdataskyltinnaninstallation sker.

All elektrisk installation skall utföras i enlighet med gällande lokala bestämmelser. Se ugnens inkopplingsschema. Anslutningssplinten finns på ugnens baksida.

Följande ledningstyp är godkänd för anslutning av denna ugn: H05VV--F.

OBS! Elanslutning skall inte placeras bakom ugnen utan bör placeras i skåpet under ugnen, så att stickkontakten är lätt åtkomlig.

Top-down schematic of a microwave oven with fan and vent, showing internal structure without any text or symbols

L

N

±

230V\~50Hz

Husqvarna

HusqvarnaHushållprodukter,56183Husqvarna

email:[e-mail]

Oy Electrolux Kotitalouskoneet Ab HUSQVARNA, PL 185, 00511 Helsinki, Puh: (09) 396 11

Husqvarna, Postboks215∅kern, 0510Oslo, Tlf:22635560, Fax:[phone]

email:[e-mail].,internet:www.ehn.no/husqvarna

HusqvarnaHusholdningsapparater,EndelafElectroluxHvidevareselskaberA/S,Lundoftevej160,

2800Lyngby,Tel.:[phone]
