KORISNIČKI PRIRUČNIK XZ322QP ACER

Povremeno može doći do promjene podataka u ovoj publikaciji bez obaveze o obavještavanju bilo kojih osoba o tim revizijama ili promjenama. Takve promjene bit će obuhvaćene novim izdanjima ovog priručnika ili dopunskim dokumentima i publikacijama. Ova tvrtka ne daje nikakva izravna ili neizravna jamstva za sadržaj i posebno se odriče svake vrste posljedičnih jamstava u pogledu mogućnosti prodaje ili prikladnosti za pojedine svrhe.

Zapišite broj modela, serijski broj, datum kupnje i mjesto kupnje u dolje osigurani prostor za to. Serijski broj i broj modela su zapisani na naljepnici koja se nalazi na računalu. Sva korespondencija koja se tiče vašeg uređaja mora sadržavati serijski broj, broj modela i podatke o kupnji.

Ni jedan dio ove publikacije ne smije se kopirati, pohranjivati u sustavima za dohvat podataka, prenositi, u bilo kojem obliku ili bilo kojim sredstvima, elektronički, mehanički, fotokopiranjem, snimanjem ili kako drukčije, bez prethodne pismene dozvole tvrtke Acer Incorporated.

Korisnički vodič za Acer LCD monitor

Broj modela: ____ Serijski broj: ____ Datum kupnje: ____ Mjesto kupnje: ____

Acer i logotip Acer registrirani su trgovački znakovi tvrtke Acer Incorporated. Nazivi proizvoda ili trgovački znakovi drugih tvrtki se ovdje koriste samo sa svrhom prepoznavanja i pripadaju svojim odgovarajućim vlasnicima.

Podaci za vašu sigurnosti i udobnost

Sigurnosne upute

Pažljivo pročitajte ove upute. Spremite ovaj dokument radi budućih potreba. Uvažavajte sva upozorenja i upute označene na proizvodu.

Posebne napomene o LCD monitorima

Ove pojave su normalne kod LCD monitora i ne označavaju problem.

• Zbog prirode fluorescentnog svjetla, zaslon za vrijeme korištenja može treperiti. Isključite i ponovno uključite sklopku za napajanje da vidite je li nestalo treperenje.
• Možda će na zaslonu biti zona s malo neujednačenim intenzitetom osvjetljenja, ovisno o rasporedu na vašoj radnoj površini.
• LCD zaslon ima 99,99 % ili više aktivnih piksela. Moguće je postojanje 0,01% defektnih zona gdje nema piksela ili su pikseli neprekidno uključeni.
• Zbog prirode LCD zaslona, nakon promjene slike moguć je prikaz zaostale slike ako se ista slika prikazivala nekoliko sati. U tom se slučaju oporavljanje zaslona vrši polako promjenom slike ili isključenjem napajanja u trajanju od nekoliko sati.

Čišćenje monitora

Pažljivo pratite ove smjernice pri čišćenju monitora:

• Uvijek prije čišćenja odvojite monitor od zidne utičnice.
• Mekom krpom obrišite zaslon i kućište s prednje i na bočnim stranama.

Pristupačnost

Pazite da utičnica u koju priključujete kabel bude pristupačna i smještena što je bliže moguće korisniku uređaja. Kad je potrebno odvojiti napajanje od uređaja, izvucite kabel iz električne utičnice.

Sigurnosni savjeti pri slušanju

Da biste zaštitili svoj sluh, držite se ovih uputa.

• Postupno povećavajte glasnoću sve dok zvuk ne bude jasan i ugodan i bez izobličenja.
• Kada podesite glasnoću, nemojte je povećavati kad vam se uši prilagode na nju.
• Ograničite vrijeme slušanja glazbe na velikoj glasnoći.
• Nemojte povećavati glasnoću kako bi nadglasali bučnu okolinu.
• Smanjite glasnoću ako ne možete čuti govor ljudi u vašoj blizini.

Upozorenja

• Ovaj proizvod nemojte upotrebljavati blizu vode.
• Nemojte postavljati proizvod na nestabilna kolica, stalak ili stol. Ako proizvod padne, može se ozbiljno oštetiti.
• Utori i otvori su predviđeni za ventilaciju koja omogućava pouzdan rad uređaja i zaštitu od pregrijavanja. Ove otvore ne smijete zaklanjati ili prekrivati. Otvore nikada ne smijete zakloniti tako da uređaj postavite na krevet, sofu, deku ili sličnu površinu. Uređaj nikada ne smijete postaviti blizu ili iznad radijatora, grijalice ili u ugrađene instalacije osim ako nije omogućena odgovarajuća ventilacija.
• Nikad nemojte u proizvod gurati bilo kakve vrste predmeta kroz otvore na kućištu jer oni mogu dodirnuti mjesta s opasnim naponom ili izazvati kratke spojeve koji mogu dovesti do požara ili električnog udara. Nikada nemojte izlijevati tekućinu bilo koje vrste u uređaj ili na njega.
• Kako biste izbjegli oštećenje unutarnjih dijelova i spriječili curenje baterije, proizvod nemojte postaviti na vibrirajuću podlogu.
• Nikada ga ne koristite u sportskim aktivnostima, vježbanju ili u okruženju koje vibrira jer bi to vjerojatno izazvalo neočekivani kratki spoj ili oštećivanje unutarnjih dijelova.

Korištenje električnog napajanja

• Monitor se smije napajati samo iz one vrste napajanja koja je navedena na natpisnoj pločici. Ako niste sigurni koja vrstu napajanja je dostupna, potražite savjet trgovca ili lokalne elektrodistribucije.
• Nemojte odlagati ništa na kabel napajanja. Proizvod nemojte postavljati na mjesta gdje ljudi mogu hodati po njegovom kabelu za napajanje.
• Ako uz proizvod morate koristiti produžni kabel, pazite da ukupna struja svih uređaja koji su priključeni na produžni kabel ne prekorači nazivnu struju produžnog kabela. Također se pobrinite da ukupna struja svih uređaja spojenih na zidnu utičnicu ne prekorači nazivnu struju osigurača toga strujnog kruga.
• Nemojte preopterećivati utičnicu, priključnu kutiju ili produžni kabel tako da na njih

Ukupno opterećenje sustava ne smije prijeći 80% nazivnog opterećenja strujnog kruga. Ako se koriste produživači, opterećenje ne smije prijeći 80% nazivnoga ulaznog opterećenja produživača.

- Kabel za izmjenično napajanje proizvoda opremljen je tropolnim uzemljenim utikačem. Utikač se može utaknuti samo u uzemljenu utičnicu za napajanje.

Uvjerite se da je utičnica propisno uzemljena prije nego u nju utaknete utikač kabela za napajanje. Nemojte utaknuti utikač u neuzemljenu utičnicu. Pojedinosti saznajte kod svojeg električara.

Upozorenje! Kontakt za uzemljenje ima zaštitnu funkciju. Korištenje utičnice za napajanje koja nije pravilno uzemljena može dovesti do električnog udara/ozljede.

Napomena: Kontakt za uzemljenje osigurava i dobru zaštitu od neočekivanog šuma koji može nastati korištenjem obližnjih električnih uređaja i koji mogu stvarati smetnju u radu ovog uređaja.

- Proizvod koristite samo s dobivenim kompletom kabela za napajanje. Ako morate zamijeniti komplet kabela za napajanje, pazite da novi komplet zadovoljava ove zahtjeve:Može se odvojiti, naveden je u UL/CSA certificiran, vrste SP -2, nazivnih podataka od najmanje 7 A, 125 V, odobren prema VDE ili nadomjesnom standardu, maksimalne duljine od 4,6 metara (15 stopa).

Servis proizvoda

Nemojte sami pokušati popravljati proizvod jer otvaranjem ili skidanjem poklopaca možete se izložiti djelovanju opasnog napona i ostalim opasnostima. Sve popravke prepustite stručnom osoblju servisa.

Isključite vaš uređaj kad se nalazite u području s mogućom eksplozivnim okruženjem i pridržavajte se svih znakova i uputa. Potencijalno eksplozivna okruženja uključuju i područja u kojima je normalno da se od vas zatraži da isključite rad svojeg vozila. Iskrenje u takvim područjima može izazvati eksploziju i požar što može dovesti do tjelesnih ozljeda ili pogibije. Uređaj isključite u blizini benzinskih crpki i servisnih stanica. Poštujte ograničenja o korištenju radio uređaja na odlagalištima za gorivo, skladištu i u zonama distribucije; kemijskim postrojenjima ili tamo gdje je u tijeku postupak razminiranja. Područja s mogućom eksplozivnom atmosferom su često, ali ne uvijek, jasno označena. To su prostori u potpalublju brodova, prostorijama za prijenos ili pohranjivanje kemijskih tvari, vozila koja kao gorivo koriste tekući plin (poput propana ili butana) i područja na kojima se u zraku nalaze kemikalije ili čestice poput zrnaca prašine ili metalnog praha.

Dodatne sigurnosne informacije

Vaš uređaj i njegova poboljšanja mogu u sebi sadržavati sitne dijelove. Držite ih izvan dohvata male djece.

Podaci o recikliranju IT uređaja

Acer se snažno zalaže za zaštitu okoliša, a recikliranje u obliku spašavanja i zbrinjavanja korištene opreme smatra jednim od glavnih prioriteta tvrtke u smanjivanju tereta stavljenog na okoliš.

Mi u Aceru smo vrlo svjesni utjecaja našeg posla na okoliš i nastojimo prepoznati i pružiti najbolje radne postupke za smanjenje utjecaja naših proizvoda na okoliš.

Više podataka i pomoć pri recikliranju potražite na web stranici:

LCD jedinica izrađena je pomoću proizvodnih tehnika visoke točnosti. Ipak, neki pikseli ponekad mogu ne svijetliti, odnosno mogu se pojaviti kao crne ili crvene točke. Ovo nema utjecaja na snimljene slike pa se stoga ne smatra kvarom.

Ovaj proizvod je isporučen s omogućenim upravljanjem energijom:

• Stanje mirovanja zaslona se aktivira nakon 5 minuta neaktivnosti korisnika.
• Stanje mirovanja računala se aktivira nakon 30 minuta neaktivnosti korisnika.

Savjeti i informacije za ugodno korištenje

Korisnici računala mogu se žaliti na napetost u očima ili glavobolje nakon dužeg korištenja. Korisnici se također izlažu i opasnosti od tjelesnih ozljeda nakon dugotrajnog rada pred računalom. Duga razdoblja rada, loše držanje tijela, loše radne navike, stres, neprikladni radni uvjeti, osobno zdravlje i ostali čimbenici uvelike povećavaju rizik od tjelesnih ozljeda.

Nepravilno rukovanje računalom može izazvati sindrom karpalnih kanala u zglobu, upalu tetive, tenosinovitis ili druge mišićno-koštane poremećaje. Ovi simptomi se mogu pojaviti u šakama, zglobovima, rukama, ramenima, vratu ili leđima:

• omamljenost ili osjećaj žarenja i štipanja
  • bolovi, pretjerana osjetljivost i blagost
  • bol, otekline ili probadanje
• ukočenost ili napetost
• osjećaj hladnoće ili slabosti

Ako imate ove simptome ili bilo koji drugi trajni osjećaj nelagode koji se ponavlja i/ili bol zbog korištenja računala, odmah se posavjetujte s liječnikom te o tome obavijestite odjel za zdravlje i sigurnost u vašoj tvrtci.

Sljedeći odjeljak sadrži savjete za ugodnije korištenje računala.

Nalaženje zone udobnosti

Pronadite zonu udobnosti podešavanjem kuta gledanja monitora, korištenjem oslonca za stopalo ili povisivanjem visine sjedenja radi postizanja maksimalne udobnosti. Obratite pozornost na ove savjete:

• nemojte predugo biti u istom položaju
• izbjegavajte klizanje prema naprijed i/ili naginjanje unazad
• redovito ustanite i prošećite kako bi uklonili napetost u nožnim mišićima

Čuvajte svoj vid

Dugotrajno gledanje, nošenje neodgovarajućih naočala ili kontaktnih leća, bliještanje, prejaka rasvjeta u sobi, slabo fokusirani ekrani, vrlo mali fontovi slova i prikaz s preslabim kontrastom, mogu napregnuti vaše oči. Sljedeći odjeljci daju savjete za smanjenje naprezanja očiju.

Oči

• Učestalo odmarajte oči.
• Odmarajte oči u redovitim intervalima tako da skrenete pogled s monitora i fokusirate ga na udaljenu točku.
• Učestalo trepćite kako bi spriječili sušenje očiju.

Zaslon

• Zaslon mora biti čist.
- Držite glavu na višoj razini od gornjeg ruba zaslona tako da oči budu usmjerene prema dolje kad gledate u središte zaslona.
- Podesite osvijetljenost i/ili kontrast na ugodnu razinu kako bi povećali čitljivost teksta i jasnoću slika.

- Uklonite blijestanje ili odraze tako da:

• postavite zaslon tako da njegova bočna strana bude okrenuta prema prozoru ili bilo kojem drugom izvoru svjetla
• smanjite svjetlo u sobi pomoću zastora, sjenila ili zaklona
• koristite stolnu svjetiljku
  • promijenite kut gledanja na zaslon
• koristite filtar za smanjivanje bliještanj

• koristite vizir zaslona, kao što je komad kartona produljen s gornjeg prednjeg ruba zaslona

• Nemojte zaslon postavljati tako da kut gledanja bude neudoban.

• Nemojte dulje vrijeme gledati prema blještavim izvorima svjetla, kao što su otvoreni prozori.

Razvijanje dobrih radnih navika

Razvijte ove radne navike kako biste korištenje računalom učinili više opuštajućim i produktivnijim:

• Često i u pravilnim razmacima uzimajte kratke stanke.
• Izvodite neke od vježbi istezanja.
• Udišite svježi zrak što češće možete.
• Redovite vježbajte i održavajte zdravo tijelo.

Kako bi se spriječilo oštećenje monitora ne podižite ga za stalak.

viii

Sigurnosni savjeti pri slušanju iv

Upozorenja iv

Korištenje električnog napajanja iv

Servis proizvoda v

Potencijalno eksplozivna okruženja vi

Dodatne sigurnosne informacije vi

Podaci o recikliranju IT uređaja vi

Upute o zbrinjavanju vi

Izjava o LCD pikselima vii

Savjeti i informacije za ugodno korištenje vii

Nalaženje zone udobnosti vii

Korisničke upravljački elementi 8

Vanjski regulatori 8

Upotreba Shortcut Menu (Izbornik s prečacima) 9

Pronalaženje kvarova 17

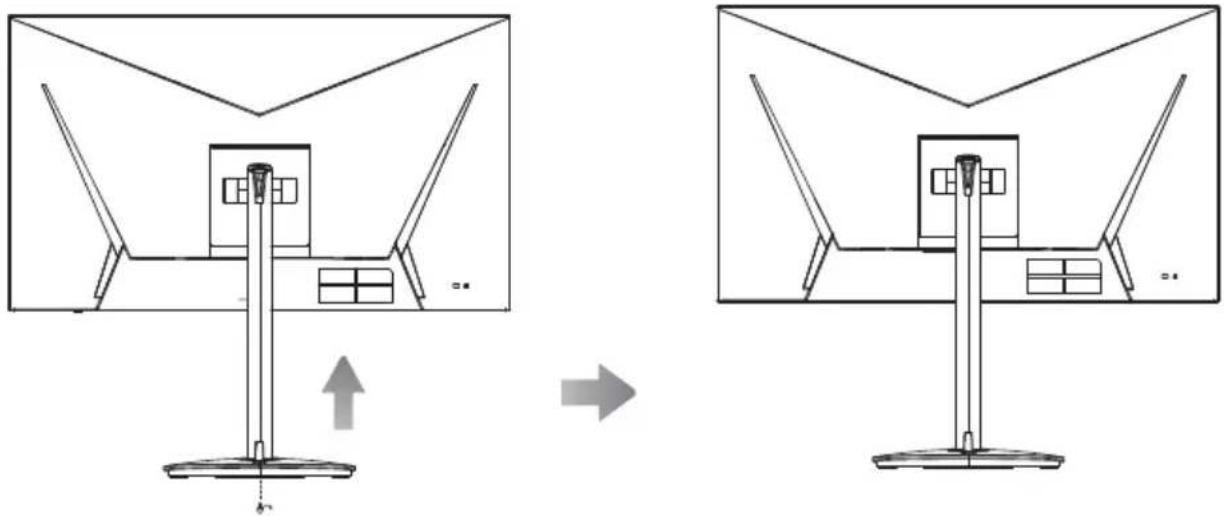

1. Uklonite monitor iz ambalaže.
2. Pričvrstite stalak na monitor i pričvrstite bazu na stalak.
3. Osigurajte bazu na postolje okretanjem vijka u smjeru kazaljke na sat pomoću odvijača ili prikladnog novčića.

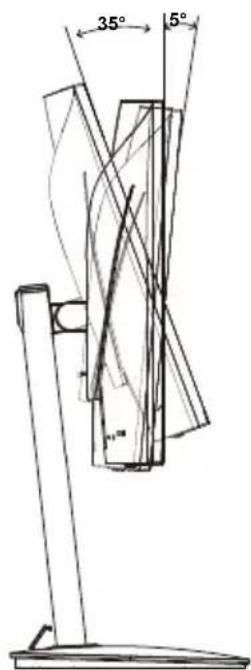

Samo na najvišem položaju moguć je otklon od 35 stupnjeva za kut elevacije.

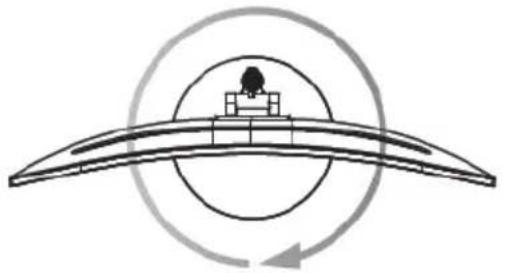

Pomoću ugrađenog postolja možete zakrenuti monitor radi najudobnijeg kuta gledanja

Stanje štednog načina rada će trajati sve dok se ne pojavi upravljački signal ili se aktivira miš ili tipkovnica. Vrijeme vraćanja iz aktivnog stanja isključenosti u stanje uključenosti iznosi oko 3 sekunde.

Display Data Channel (DDC) (Kanal za prikaz podataka)

Radi lakše instalacije, sve dok vaš sustav podržava DDC protokol, monitor će moći podržavati plug-and-play funkciju. DDC (Display Data Channel - kanal podataka zaslona) je komunikacijski protokol putem kojega monitor automatski obavještava sustav o svojim sposobnostima, primjerice o podržanim razlučivostima i odgovarajućim vremenskim postavkama. Monitor podržava DDC2B standard.

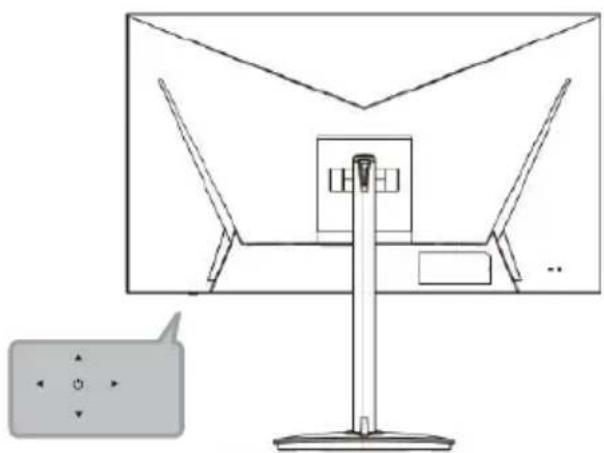

Korisničke upravljački elementi

Isključeno napajanje monitora Pritisnite za uključivanje. U normalnom prikazu, pritisnite u bilo kojem trenutku i držite duže od 5 sekundi za isključivanje napajanja.

b. Plavo označava uključivanje. Crvena boja označava stanje pripravnosti / uštede energije. Zaslon bez svjetla označava Isključeno napajanje.

c. Za prikaz prve stavke izbornika pritisnite tipku u bilo kojem smjeru. Pritisnite ponovno za pristup sljedećoj funkciji u izborniku.

d. Jedan prekidač na poleđini okvira zaslona radi poput upravljačke tipke. Da biste pomaknuli pokazivač, jednostavno prebacite gumb u četiri smjera. Pritisnite gumb za odabir opcije želje. U glavnom izborniku, crvena boja označava rad, tamno siva označava da je neupotrebljiva.

8 SRWUHED□6 KRUWFXW□0 HQX□□,] ERUQLN□V□SUHpDFLP D□

1. VRB: Odaberite Isključeno, Normalno ili Ekstremno.

2. Ako je FreeSync "ON", odabir VRB automatski se postavlja na "Normal".

3. Ako je FreeSync "ISKLJUČEN", tada korisnik može postaviti VRB na bilo koju od tri postavke

uključujući: (a) ekstremno (b) normalno (c) isključeno.

8 \$LP □SRLQ□□7RpND□QLäDQD□□3ULND] XHH□RbNX□QLäDQD□QD□] DV□RQX□] D□SXFDpNH□LJUH

26'

3 ULVLVQLWHQWLSNX0 (18) DDRKYDUDQWHOL] ERUQLNDQD] DVORQX26'
□ 3 UHEDFLWHXSDYNDpNXSDOLFXSUHP DJRUHLOLOGROWHO] DORGDEL026' VV26' DDO=DMLP SUHEDFLWHXGHVQR] DQDYLJDFLWXSUHP DHOHP HQNXNRNLEAHOLWHSULODJRGLVLELLSULNLVQLNHXSDYMDpNXSDOLFXO] DXDOD]
3UHEDFWHXXCHHYRQLXGHVQR]DJSUODJRGEXSRPlpQLKPWHUDD

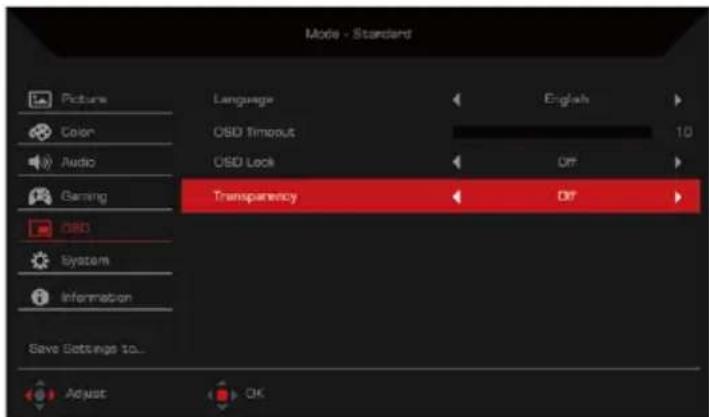

□□ / DQJXDJH□□- H] LN□□3 RVADYLNH□MH] LN□] D□2 6' □L] ERUQLN□
26' VLP HRXV, VHNYUHP HQD] D26' 3 ULDJRGLWHRGJRGXGRLVNXpLYDQID26' ] ERUQLND
7UDQVSDUHQF\7UDQVSDUHQQRVV2GDEHULNHUDQVSDUHQQRVINDGNRULVVVH1DpLQJUH 7UDQVSDUHQQRVVPRAHELNLVLVNXpHQRRNNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGNDGND

Poništi sve postavke: vratite sve postavke na zadane vrijednosti.

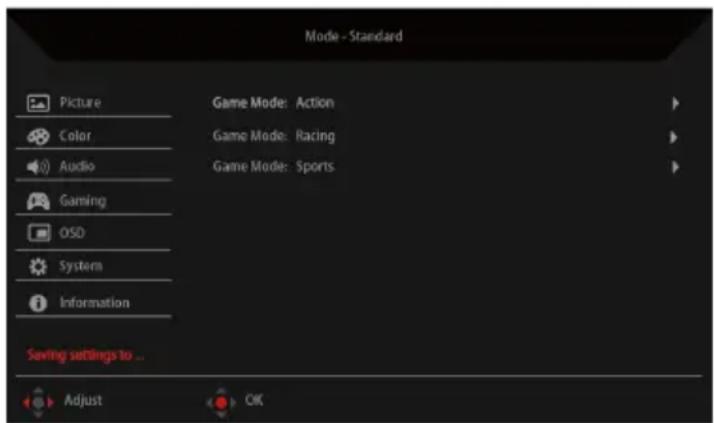

Spremanje postavki u... (Samo korisnički način rada)

Prije nego pošaljete svoj LCD monitor na servis, molimo provedite provjeru prema donjem popisu za rješavanje problema da vidite možete li sami otkriti i riješiti problem.

HDMI1(1.4)/HDMI2(2.0)/DP način rada

Problemi	Stanje LED svjetla	Rješenje
Ne vidi se slika Blue (Plavo) Pomoću zaslonskog izbornika podesite svjetlinu i kontrast na maksimum ili ih resetirajte na zadane vrijednosti.
	Off (Isključeno) Provjerite sklopku za uključivanje.
		Provjerite da li je kabel izmjeničnog napajanja propisno spojen s monitorom.
	Crvena Provjerite je li video signalni kabel propisno spojen na stražnjoj strani monitora.
		Provjerite da li je računalni sustav uključen i da se ne nalazi u režimu štednje energije/ mirovanja.
