KORISNIČKI PRIRUČNIK KG272KL ACER

Povremeno može doći do promjene podataka u ovoj publikaciji bez obaveze o obavještavanju bilo kojih osoba o tim revizijama ili promjenama. Takve promjene bit će obuhvaćene novim izdanjima ovog priručnika ili dopunskim dokumentima i publikacijama. Ova tvrtka ne daje nikakva izravna ili neizravna jamstva za sadržaj i posebno se odriče svake vrste posljedičnih jamstava u pogledu mogućnosti prodaje ili prikladnosti za pojedine svrhe.

Zapišite broj modela, serijski broj, datum kupnje i mjesto kupnje u dolje osigurani prostor za to. Serijski broj i broj modela su zapisani na naljepnici koja se nalazi na računalu. Sva korespondencija koja se tiče vašeg uređaja mora sadržavati serijski broj, broj modela i podatke o kupnji.

Ni jedan dio ove publikacije ne smije se kopirati, pohranjivati u sustavima za dohvat podataka, prenositi, u bilo kojem obliku ili bilo kojim sredstvima, elektronički, mehanički, fotokopiranjem, snimanjem ili kako drukčije, bez prethodne pismene dozvole tvrtke Acer Incorporated.

Korisnički vodič za Acer LCD monitor

Broj modela: ____

Serijski broj: ____

Datum kupnje: ____

Mjesto kupnje: ____

Acer i logotip Acer registrirani su trgovački znakovi tvrtke Acer Incorporated. Nazivi proizvoda ili trgovački znakovi drugih tvrtki se ovdje koriste samo sa svrhom prepoznavanja i pripadaju svojim odgovarajućim vlasnicima.

Podaci za vašu sigurnosti i udobnost

Sigurnosne upute

Pažljivo pročitajte ove upute. Spremite ovaj dokument radi budućih potreba. Uvažavajte sva upozorenja i upute označene na proizvodu.

Posebne napomene o LCD monitorima

Ove pojave su normalne kod LCD monitora i ne označavaju problem.

• Zbog prirode fluorescentnog svjetla, zaslon za vrijeme korištenja može treperiti. Isključite i ponovno uključite sklopku za napajanje da vidite je li nestalo treperenje.
• Možda će na zaslonu biti zona s malo neujednačenim intenzitetom osvjetljenja, ovisno o rasporedu na vašoj radnoj površini.
• LCD zaslon ima 99,99 % ili više aktivnih piksela. Moguće je postojanje 0,01% defektnih zona gdje nema piksela ili su pikseli neprekidno uključeni.
• Zbog prirode LCD zaslona, nakon promjene slike moguć je prikaz zaostale slike ako se ista slika prikazivala nekoliko sati. U tom se slučaju oporavljanje zaslona vrši polako promjenom slike ili isključenjem napajanja u trajanju od nekoliko sati.

Čišćenje monitora

Pažljivo pratite ove smjernice pri čišćenju monitora:

• Uvijek prije čišćenja odvojite monitor od zidne utičnice.
• Mekom krpom obrišite zaslon i kućište s prednje i na bočnim stranama.

Pristupačnost

Pazite da utičnica u koju priključujete kabel bude pristupačna i smještena što je bliže moguće korisniku uređaja. Kad je potrebno odvojiti napajanje od uređaja, izvucite kabel iz električne utičnice.

Sigurnosni savjeti pri slušanju

Da biste zaštitili svoj sluh, držite se ovih uputa.

• Postupno povećavajte glasnoću sve dok zvuk ne bude jasan i ugodan i bez izobličenja.
• Kada podesite glasnoću, nemojte je povećavati kad vam se uši prilagode na nju.
• Ograničite vrijeme slušanja glazbe na velikoj glasnoći.
• Nemojte povećavati glasnoću kako bi nadglasali bučnu okolinu.
• Smanjite glasnoću ako ne možete čuti govor ljudi u vašoj blizini.

Upozorenja

• Ovaj proizvod nemojte upotrebljavati blizu vode.
• Nemojte postavljati proizvod na nestabilna kolica, stalak ili stol. Ako proizvod padne, može se ozbiljno oštetiti.
• Utori i otvori su predviđeni za ventilaciju koja omogućava pouzdan rad uređaja i zaštitu od pregrijavanja. Ove otvore ne smijete zaklanjati ili prekrivati. Otvore nikada ne smijete zakloniti tako da uređaj postavite na krevet, sofu, deku ili sličnu površinu. Uređaj nikada ne smijete postaviti blizu ili iznad radijatora, grijalice ili u ugrađene instalacije osim ako nije omogućena odgovarajuća ventilacija.
• Nikad nemojte u proizvod gurati bilo kakve vrste predmeta kroz otvore na kućištu jer oni mogu dodirnuti mjesta s opasnim naponom ili izazvati kratke spojeve koji mogu dovesti do požara ili električnog udara. Nikada nemojte izlijevati tekućinu bilo koje vrste u uređaj ili na njega.
• Kako biste izbjegli oštećenje unutarnjih dijelova i spriječili curenje baterije, proizvod nemojte postaviti na vibrirajuću podlogu.
• Nikada ga ne koristite u sportskim aktivnostima, vježbanju ili u okruženju koje vibrira jer bi to vjerojatno izazvalo neočekivani kratki spoj ili oštećivanje unutarnjih dijelova.
• Adapter se smije koristiti samo za ovaj monitor, ne smije se koristiti za druge svrhe.

Korištenje električnog napajanja

• Monitor se smije napajati samo iz one vrste napajanja koja je navedena na natpisnoj pločici. Ako niste sigurni koja vrstu napajanja je dostupna, potražite savjet trgovca ili lokalne elektrodistribucije.

• Nemojte odlagati ništa na kabel napajanja. Proizvod nemojte postavljati na mjesta gdje ljudi mogu hodati po njegovom kabelu za napajanje.

• Ako uz proizvod morate koristiti produžni kabel, pazite da ukupna struja svih uređaja koji su priključeni na produžni kabel ne prekorači nazivnu struju produžnog kabela. Također se pobrinite da ukupna struja svih uređaja spojenih na zidnu utičnicu ne prekorači nazivnu struju osigurača toga strujnog kruga.

• Nemojte preopterećivati utičnicu, priključnu kutiju ili produžni kabel tako da na njih spojite previše uređaja. Ukupno opterećenje sustava ne smije prijeći 80% nazivnog opterećenja strujnog kruga. Ako se koriste produživači, opterećenje ne smije prijeći 80% nazivnoga ulaznog opterećenja produživača.
• Kabel za izmjenično napajanje proizvoda je opremljen tropolnim uzemljenim utikačem. Utikač se može utaknuti samo u uzemljenu utičnicu za napajanje. Uvjerite se da je utičnica propisno uzemljena prije nego u nju utaknete utikač kabela za napajanje. Nemojte utaknuti utikač u neuzemljenu utičnicu. Pojedinosti saznajte kod svojeg električara.

Upozorenje! Kontakt za uzemljenje ima zaštitnu funkciju. Korištenje utičnice za napajanje koja nije pravilno uzemljena može dovesti do električnog udara/ozljede.

Napomena: Kontakt za uzemljenje osigurava i dobru zaštitu od neočekivanog šuma koji može nastati korištenjem obližnjih električnih uređaja i koji mogu stvarati smetnju u radu ovog uređaja.

- Proizvod koristite samo s dobivenim kompletom kabela za napajanje. Ako morate zamijeniti komplet kabela za napajanje, pazite da novi komplet zadovoljava ove zahtjeve:Može se odvojiti, naveden je u UL/CSA certificiran, vrste SPT-2, nazivnih podataka od najmanje 7 A, 125 V, odobren prema VDE ili nadomjesnom standardu, maksimalne duljine od 4,6 metara (15 stopa).

Servis proizvoda

Nemojte sami pokušati popravljati proizvod jer otvaranjem ili skidanjem poklopaca možete se izložiti djelovanju opasnog napona i ostalim opasnostima. Sve popravke prepustite stručnom osoblju servisa.

Isključite vaš uređaj kad se nalazite u području s mogućom eksplozivnim okruženjem i pridržavajte se svih znakova i uputa. Potencijalno eksplozivna okruženja uključuju i područja u kojima je normalno da se od vas zatraži da isključite rad svojeg vozila. Iskrenje u takvim područjima može izazvati eksploziju i požar što može dovesti do tjelesnih ozljeda ili pogibije. Isključite uređaj u blizini odlagališta, skladišta i u zonama distribucije; kemijskim postrojenjima ili tamo gdje je u tijeku postupak razminiranja. Područja s mogućom eksplozivnom atmosferom su često, ali ne uvijek, jasno označena. To su prostori u potpalublju brodova, prostorijama za prijenos ili pohranjivanje kemijskih tvari, vozila koja kao gorivo koriste tekući plin (poput propana ili butana) i područja na kojima se u zraku nalaze kemikalije ili čestice poput zrnaca prašine ili metalnog praha.

Dodatne sigurnosne informacije

Vaš uređaj i njegova poboljšanja mogu u sebi sadržavati sitne dijelove. Držite ih izvan dohvata male djece.

Podaci o recikliranju IT uređaja

Acer se snažno zalaže za zaštitu okoliša, a recikliranje u obliku spašavanja i zbrinjavanja korištene opreme smatra jednim od glavnih prioriteta tvrtke u smanjivanju tereta stavljenog na okoliš.

Mi u Aceru smo vrlo svjesni utjecaja našeg posla na okoliš i nastojimo prepoznati i pružiti najbolje radne postupke za smanjenje utjecaja naših proizvoda na okoliš.

Više podataka i pomoć pri recikliranju potražite na web stranici:

LCD jedinica izrađena je pomoću proizvodnih tehnika visoke točnosti. Ipak, neki pikseli ponekad mogu ne svijetliti, odnosno mogu se pojaviti kao crne ili crvene točke. Ovo nema utjecaja na snimljene slike pa se stoga ne smatra kvarom.

Ovaj proizvod je isporučen s omogućenim upravljanjem energijom:

• Stanje mirovanja zaslona se aktivira nakon 5 minuta neaktivnosti korisnika.
• Za pokretanje monitora iz stanja aktivne isključenosti, pomaknite miš ili pritisnite bilo koju tipku na tipkovnici.

Savjeti i informacije za ugodno korištenje

Korisnici računala mogu se žaliti na napetost u očima ili glavobolje nakon dužeg korištenja. Korisnici se također izlažu i opasnosti od tjelesnih ozljeda nakon dugotrajnog rada pred računalom. Duga razdoblja rada, loše držanje tijela, loše radne navike, stres, neprikladni radni uvjeti, osobno zdravlje i ostali čimbenici uvelike povećavaju rizik od tjelesnih ozljeda.

Nepravilno rukovanje računalom može izazvati sindrom karpalnih kanala u zglobu, upalu tetive, tenosinovitis ili druge mišićno-koštane poremećaje. Ovi simptomi se mogu pojaviti u šakama, zglobovima, rukama, ramenima, vratu ili leđima:

• omamljenost ili osjećaj žarenja ili štipanja
  • bolovi, pretjerana osjetljivost ili blagost
  • bol, otekline ili probadanje
• ukočenost ili napetost
• osjećaj hladnoće ili slabosti

Ako imate ove simptome ili bilo koji drugi trajni osjećaj nelagode koji se ponavlja i/ili bol zbog korištenja računala, odmah se posavjetujte s liječnikom te o tome obavijestite odjel za zdravlje i sigurnost u vašoj tvrtci.

Sljedeći odjeljak sadrži savjete za ugodnije korištenje računala.

Nalaženje zone udobnosti

Pronađite zonu udobnosti podešavanjem kuta gledanja monitora, korištenjem oslonca za stopalo ili povisivanjem visine sjedenja radi postizanja maksimalne udobnosti. Obratite pozornost na ove savjete:

• nemojte predugo biti u istom položaju
• izbjegavajte klizanje prema naprijed i/ili naginjanje unazad
• redovito ustanite i prošećite kako bi uklonili napetost u nožnim mišićima

Čuvajte svoj vid

Dugotrajno gledanje, nošenje neodgovarajućih naočala ili kontaktnih leća, bliještanje, prejaka rasvjeta u sobi, slabo fokusirani ekrani, vrlo mali fontovi slova i prikaz s preslabim kontrastom, mogu napregnuti vaše oči. Sljedeći odjeljci daju savjete za smanjenje naprezanja očiju.

Oči

• Učestalo odmarajte oči.
- Odmarajte oči u redovitim intervalima tako da skrenete pogled s monitora i fokusirate ga na udaljenu točku.
- Učestalo trepćite kako bi spriječili sušenje očiju.

Zaslon

• Zaslon mora biti čist.
- Držite glavu na višoj razini od gornjeg ruba zaslona tako da oči budu usmjerene prema dolje kad gledate u središte zaslona.
- Podesite osvijetljenost i/ili kontrast na ugodnu razinu kako bi povećali čitljivost teksta i jasnoću slika.
- Uklonite blijestanje i odraze tako da:

• postavite zaslon tako da njegova bočna strana bude okrenuta prema prozoru ili bilo kojem drugom izvoru svjetla
• smanjite svjetlo u sobi pomoću zastora, sjenila ili zaklona
• koristite stolnu svjetiljku
  • promijenite kut gledanja na zaslon
• koristite filtar za smanjivanje blijestanja
• koristite vizir zaslona, kao što je komad kartona produljen s gornjeg prednjeg ruba zaslona

Razvijte ove radne navike kako biste korištenje računalom učinili više opuštajućim i produktivnijim:

• Često i u pravilnim razmacima uzimajte kratke stanke.
• Izvodite neke od vježbi istezanja.
• Udišite svježi zrak što češće možete.
• Redovite vježbajte i održavajte zdravo tijelo.

Sigurnosni savjeti pri slušanju 4

Upozorenja 4

Korištenje električnog napajanja 4

Servis proizvoda 5

Dodatne sigurnosne informacije 6

Podaci o recikliranju IT uređaja 6

Upute o zbrinjavanju 6

Izjava o LCD pikselima 7

Savjeti i informacije za ugodno korištenje 7

Nalaženje zone udobnosti 7

Čuvajte svoj vid 8

Razvijanje dobrih radnih navika 8

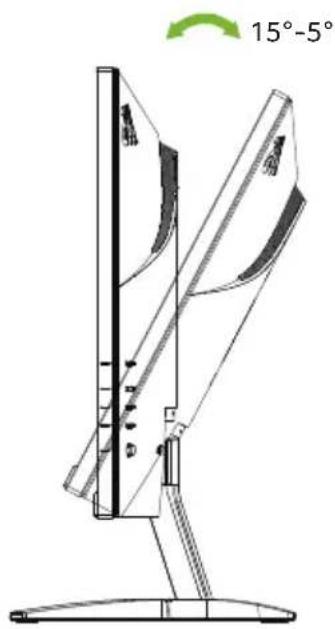

Samo na najvišem položaju moguć je otklon od 15 stupnjeva za kut elevacije.

Stanje štednog načina rada će trajati sve dok se ne pojavi upravljački signal ili se aktivira miš ili tipkovnica. Vrijeme vraćanja iz aktivnog stanja isključenosti u stanje uključenosti iznosi oko 3 sekunde.

Display Data Channel (DDC) (Kanal za prikaz podataka)

Radi lakše instalacije, sve dok vaš sustav podržava DDC protokol, monitor će moći podržavati plug-and-play funkciju. DDC (Display Data Channel - kanal podataka zaslona) je komunikacijski protokol putem kojega monitor automatski obavještava sustav o svojim sposobnostima, primjerice o podržanim razlučivostima i odgovarajućim vremenskim postavkama. Monitor podržava DDC2B standard.

OSD (zaslonski izbornik) može se koristiti za prilagođavanje postavki LCD monitora. Pritisnite tipku MENU za otvaranje OSD izbornika. OSD izbornik možete koristiti za ugađanje kvalitete slike, položaja OSD izbornika i općih postavki. Napredne postavke potražite na sljedećoj stranici:

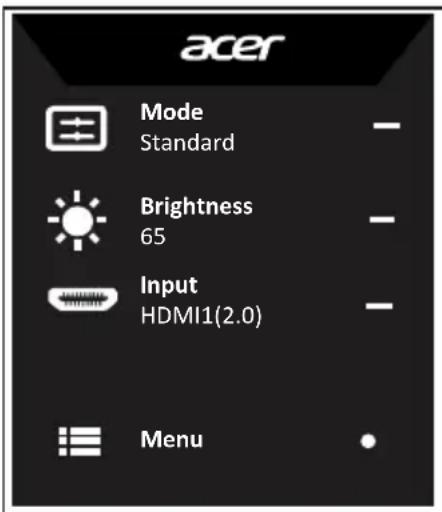

Glavna stranica

1. Tipkovnički prečac 1
   Modes (Načini rada), Brightness
   (Svjetlina), Volume (Glasnoća), Gamma
   (Gama), Contrast (Kontrast), Low Blue
   Light (Plava svjetlost), Over Drive
   (Pojačani rad)
2. Tipkovnički prečac 2
   Modes (Načini rada), Brightness
   (Svjetlina), Volume (Glasnoća), Gamma
   (Gama), Contrast (Kontrast), Low Blue
   Light (Plava svjetlost), Over Drive
   (Pojačani rad)
3. Tipkovnički prečac 3
   Tipkovnički prečac za promjenu ulaza
4. Glavni izbornik

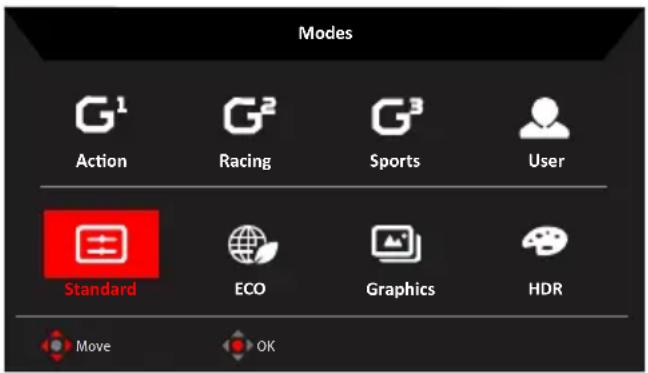

Tipkovnički prečac1 (zadano: Standardni način rada)

Odabir načina rada za igre (G1, G2, G3) odabir korisnički definiranog profila za korištenje ili načina rada scenarij (Korisnik, Standard, ECO, Grafika, HDR)

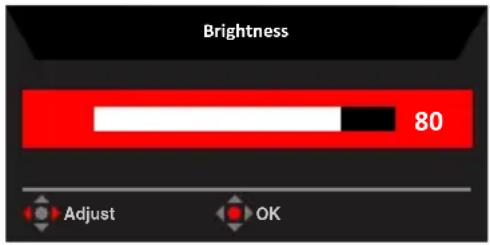

Tipkovnički prečac2 (zadano: Brightness (Svjetlina))

Otvorite kontrolu Brightness (Svjetlina) i odaberite željenu postavku svjetline. Kada odaberete, pritisnite igraću palicu za izlaz iz trenutne stranice i spremanje.

1. Pritisnite tipku MENU za otvaranje OSD izbornika.
2. Prebacite upravljačku palicu ♦ gore ili dolje ▼ za odabir Picture (Slika) na OSD-u. Prebacite udesno za odlazak na element koji želite prilagoditi i pritisnite upravljačku palicu za ulaz.
3. Prebacite upravljačku palicu ◆ ulijevo ◀ ili udesno ▶ za prilagodbu kliznih skala.

Tipkovnički prečac za informacije ⓘ - : Prikaz podataka o monitoru i funkcija ponovnog postavljanja za upravljanje.

Tipkovnički prečac za načine rada Promjena tipkovničkog prečaca Modes (Načini rada).

Zatim je pomaknite desno za pomicanje prema elementu koji želite prilagoditi i pritisnite igraću palicu za ulaz.

1. Pomaknite lijevo ili desno za prilagodbu kliznih skala.

2. Izbornik Picture (Slika) može se koristiti za prilagođavanje sljedećih funkcija: Brightness (Svjetlina), Contrast (Kontrast), Black Boost (Pojačanje crne boje), Low Blue Light (Plava svjetlost), ACM, Super Sharpness (Jaka oštrina).

3. Brightness (Svjetlina): Prilagodite svjetlinu od 0 do 100.

Napomena: Podešava balans između svijetlih i tamnih tonova.

1. Contrast (Kontrast): Prilagodite kontrast od 0 do 100.

Napomena: Postavlja stupanj razlike između svijetlih i tamnih područja.

1. Black Boost (Pojačanje crne boje): Prilagodite razinu crne boje od 0 do 10. Poboljšava sjene povećavajući svjetlinu bez promjene svijetlih nijansi boje.

2. Low Blue Light (Nisko plavo svjetlo): Ekran koristi nisko plavo svjetlo rješenje. Standardno postavljanje (nisko plavo svjetlo = Standardno, nivo 1, nivo 2, nivo 3, nivo 4).

3. ACM: Isključuje i uključuje ACM. Zadana vrijednost je isključeno.

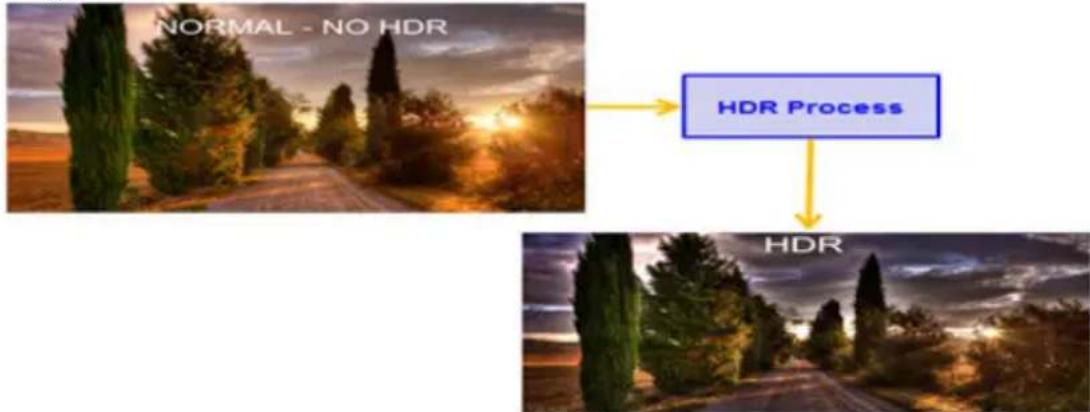

4. HDR: moguće upravljanje isključeno i automatski, zadano je isključeno, ako je postavljeno na automatski tada će automatski otkrivati i na odgovarajući način koristiti HDR signal.

1. Kad se HDR postavi na automatski ili HDR 10, funkcije nekih parametara (ACM, Gamma (Gama), Contrast (Kontrast), Low Blue Light (Niska razina plave svjetlosti), Black Boost (Pojačanje crne boje)...) bit će zasivljene i onemogućene, ako promijenite druge podesive parametre, Modes (Načini rada) se neće promijeniti na način rada User (Korisnik).

2. Super Sharpness (Jaka oštrina): Služi za uključivanje i isključivanje jake oštrine. Tehnologija Super Sharpness (Jaka oštrina) oponaša slike visoke razlučivosti pojačanjem gustoće piksela originalnog izvora za oštrije i čišće slike.

3. Max Brightness (Maksimalna svjetlina): Zadano je „Off“ (Isključeno), odaberite „On“ (Uključeno) za kompenzaciju za veću svjetlinu.

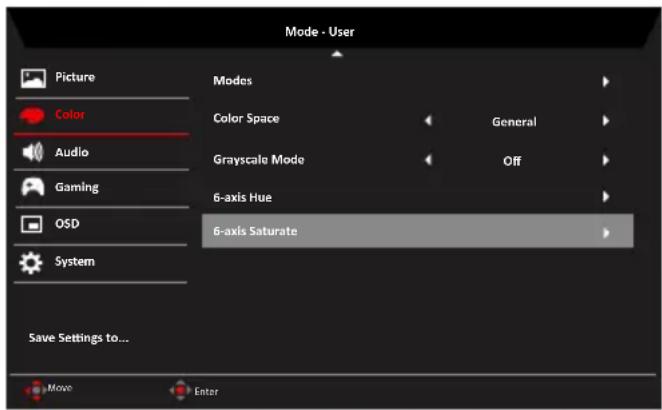

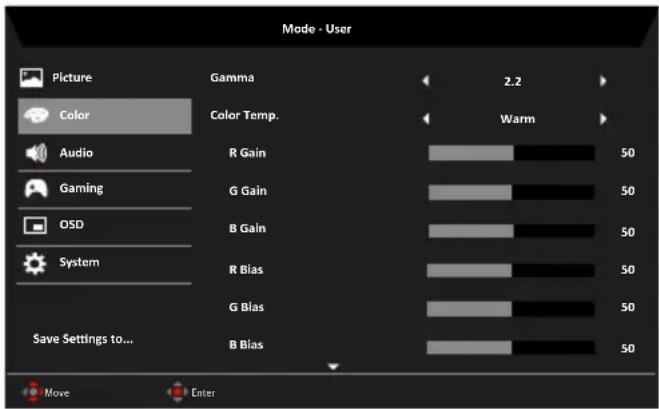

Color (Boja)

1. Pritisnite tipku MENU za otvaranje OSD izbornika.
2. Pomaknite igraću palicu gore ili dolje za odabir Audio (Zvuk) sa zaslonskog izbornika. Zatim je pomaknite desno za pomicanje prema elementu koji želite prilagoditi i pritisnite igraću palicu za ulaz.
3. Pomaknite lijevo ili desno za prilagodbu kliznih skala.
4. Volume (Glasnoća): Podešavanje glasnoće
5. Mute (Utišavanje): odabir uključivanja/isključivanja utišavanja.

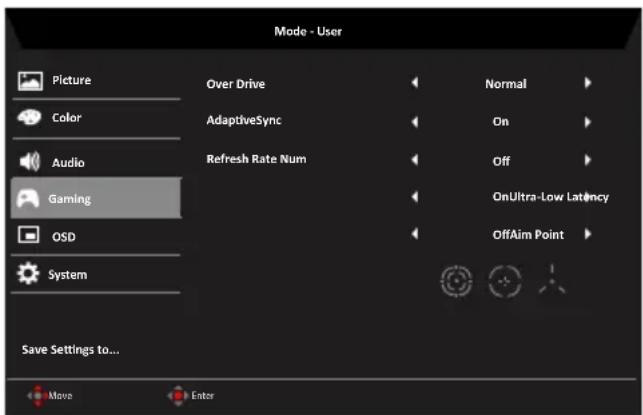

Gaming (Igranje)

1. Ako je AdaptiveSync "UKLJUČEN", tada će se odabir za Over Drive automatski postaviti na "Normalno".

2. Ako je AdaptiveSync is "ISKLJUČEN", tada će korisnik moći postaviti Over Drive na jednu od tri sljedeće postavke: (a) Ekstremno (b) Normalno (c) Isključeno.

3. Refresh rate num (Brzina osvježavanja): Prikaz trenutne brzine osvježavanja ploče na zaslonu.

Napomena: Ako se AdaptiveSync postavi na "On" (Uključeno), moći ćete vidjeti kako se V frekvencija mijenja na OSD-u.

1. Ultra-Low Latency (Ultra nisko kašnjenje): Postavite na On (Uključeno) kako biste ubrzali vrijeme obrade zaslona.

Napomena: Funkcija AdaptiveSync je uključena, Ultra-Low Latency (Ultra nisko kašnjenje) automatski je postavljeno na On (Uključeno) i nije podržano na razlučivostima manjim od 800 x 600.

• Postavlja OSD Lock (Zaključavanje OSD-a) na "On" (Uključeno) preko OSD opcije i pritisnite "Enter" za izvršavanje funkcije All Key lock (Zaključavnaje svih tipki).
• Poruka "OSD Locked" (OSD je zaključan) će se prikazivati na sredini zaslona.
• LED svjetla će se promijeniti s plavog na narančasto svjetlo.
• Pritiskom bilo koje tipke na zaslonu će se prikazati "OSD Locked" (OSD zaključan).

• Ako se u normalnom stanju prikaza pritisne "Navi tipka" u sredini duže od 3 sekunde, prikazat će s eporuka "OSD Unlock" (Otključavanje zaslona).
• Poruka "OSD Unlocked" (OSD je otključan) će se prikazivati na sredini zaslona.
  • LED svjetla će se vratiti na plavo svjetlo.

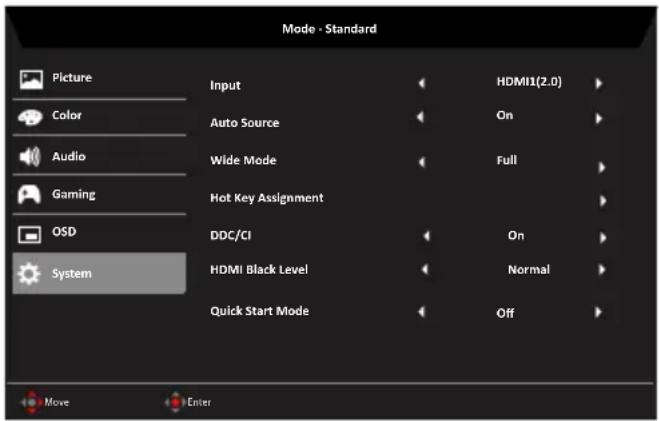

System (Sustav)

1. Pritisnite tipku MENU za otvaranje OSD izbornika.

2. Pomaknite igraću palicu gore ili dolje za odabir System (Sustav) sa zaslonskog izbornika. Zatim je pomaknite desno za pomicanje prema elementu koji želite prilagoditi i pritisnite igraću palicu za ulaz.

3. Prebacite ulijevo ili udesno za upravljanje funkcijama.

4. Input (Ulaz): Odaberite jedan os sljedećih izvora:DP, HDMI1, HDMI2.

5. Auto Source (Automatsko traženje Izvora): Zadana postavka je "On" (Uključeno) i ona podržava automatsko pretraživanje izvora signala po redoslijedu. Napomena: Automatsko traženje izvora mora biti "Off (lsključeno)" za prostorni zvuk.

6. Wide Mode (Široki zaslon): Možete odabrati koji format zaslona koristite. Opcije su Aspect (Aspekt) i Full (Puni).

7. Hot Key Assignment (Dodjela tipkovničkog prečaca): Odaberite funkcije za tipkovnički prečac 1 (Modes (Načini rada), Volume (Glasnoća), Brightness (Svjetlina), Gamma (Gama), Contrast (Kontrast), Low Blue Light (Plava svjetlost), Prekoračenje) i za tipkovnički prečac 2 (Modes (Načini rada), Volume (Glasnoća), Brightness (Svjetlina), Gamma (Gama), Contrast (Kontrast), Low Blue Light (Plava svjetlost), Prekoračenje,).

8. DDC/CI: Omogućuje postavljanje postavki monitora putem softvera na računalu.

Napomena: DDC/CI, skraćenica od Kanal za prikaz podataka/Upravljačko sučelje, omogućuje slanje kontrola monitora putem softvera.

1. HDMI Black level (HDMI razina crne boje): Odaberite za postavljanje crne razine za HDMI.

2. Quick Start Mode (Način brzog pokretanja): Odaberite Off (Isključeno) ili On (Uključeno). Uključite za povećanje brzine pokretanja.

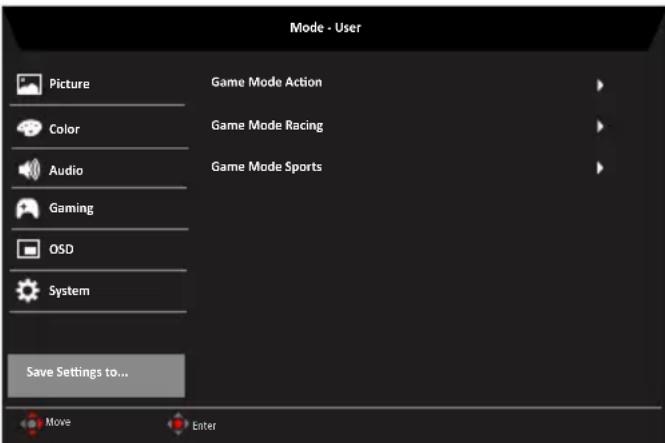

Save Setting to... (Spremanje postavki u...) (Samo način rada Korisnik)

Prije nego pošaljete svoj LCD monitor na servis, molimo provedite provjeru prema donjem popisu za rješavanje problema da vidite možete li sami otkriti i riješiti problem.

Problemi	Stanje LED svjetla	Rješenje
Ne vidi se slika Plavi	Pomoću zaslonskog izbornika podesite svjetlinu i kontrast na maksimum ili ih resetirajte na zadane vrijednosti.
	Isključena Provjerite skloplku za uključivanje.
		Provjerite da li je kabel izmjeničnog napajanja propisno spojen s monitorom.
	Narančasto Provjerite je li video signalni kabel propisno spojen na stražnjoj strani monitora.
		Provjerite da li je računalni sustav uključen i da se ne nalazi u režimu štednje energije/ mirovanja.
		Ako je OSD Lock (Zaključavanje OSD-a) na On (Uključeno), LED status se postavlja na Amber (Žuto).

Napomena: Acer monitor namijenjen je za video i vizualni prikaz podataka koji se dobiju s elektroničkih uređaja.
