KORISNIČKI PRIRUČNIK CU-YW12GKE PANASONIC

- Uvjerite se da je odvodna cijev ispravno instalirana.

Tijekom operacija

- Nemojte prati ovaj uređaj sa vodom, benzinom ili bilo kojim drugim abrazivnim

- sredstvom.

• Ne koristite druge uređaje točno ispred otvora zraka
• Nemojte stajati direktno ispred otvora zraka dulji period vremena
  • Provjetravajte prostoriju redovno.

Napajanje

Tijekom rada

• Nemojte izvlačiti kabel napajanja iz struje.
• Uvijek isključite napajanje prije čišćenja uređaja.
• Isključite uređaj i izvadite ga iz napajanja ako uređaj nećete koristiti dulje vrijeme.
• Ne dodirujte uređaj prilikom oluja sa munjama, može se prouzročiti električni udar.

Tijekom instalacije

- Ova oprema mora biti uzemljena i opremljena sa ELCB. Inače, može doći do električnih udara i kvarova u radu uređaja.

Tijekom rada

• Nemojte dijeliti ovaj kabel napajanja sa drugim uređajima.
• Nikada ne modificirajte kabel napajanja.
• Ne koristite produžni kabel.
• Ne upravljajte uređajem mokrim rukama.
• Nikada ne palite / gasite uređaj tako da vadite/umetnete kabel napajanja u struju.
  • Umetnite kabel napajanja ispravno.
• Koristite isporučeni kabel napajanja.
• Ako je kabel oštećen, tada ga zamijenite novime i nikada ne pokušavajte sami popraviti eventualne štete na kabelu.
• Prašina na kabelu napajanja bi se trebala periodički brisati.
• U slučaju neobičnih rada uređaja (dim, neobičan miris, itd.) kontaktirajte najbliži servisni centar.

Izlaz zraka

Ulaz zraka

Ulaz zraka

Izlaz zraka

Vanjski uređaj

Tijekom instalacije

- Uvjerite se da su odvodne cijevi ispravno spojene.

Tijekom operacija

- Nakon duljeg korištenja uređaja, provjerite dali je možda uređaj oštećen.

INFORMACIJE

Ovaj uređaj nesmiju koristiti djeca. Ako djeca koriste ovaj uređaj, moraju biti pod nadzoro strarije osobe

OKOLIŠ

Odlaganje baterija

Baterije se moraju odložiti na ispravan način.

ODLAGANJE

Uređaji koji imaju ovu oznaku označuju da se nesmiju odložiti(nakon kvara) sa ostatkom kućnog otpada.

Nikada ne pokušavajte sami rastaviti ovaj uređaj, zbog toga što možete prouzročiti ozljede sebi, te nanijeti štetu okolišu.

Ovaj uređaj odnesite kvalificiranom serviseru koji će ga na ispravan način rastaviti, i odložiti u za to predviđeno mjesto gdje će se uređaj na tom mjestu reciklirati.

Za više informacija posavjetujte se sa svojim serviserom.

Vodite računa o tome da nepoštivanje gore navedenih uputa može uzrokovati kaznom( ovisno o zakonima pojedine zemlje ).

Informacije o odlaganju uređaja izvan Europske Unije

Ovaj simbol je jedino valjan unutar zemalja Europske unije. Za države izvan EU, molimo da se za detaljne informacije posavjetujete sa ovlaštenim serviserom/distributerom.

UVIJETI RADA

Koristite uređaj unutar ovog temperaturnog područja.

Temperatura (°C)		Unutarnji Vanjski
		*DBT	*WBT	*DBT	*WBT
HLAĐENJE	Maximum	32	23	43	26
	Minimum	16	11	16	11
GRIJANJE	Maximum	30	-	24	18
	Minimum	16	-	-5	-6

Zamijena kabela napajanja se mora izvršiti od strane autoriziranog servisera, oznaka boja kabela napajanja je kako slijedi:

Terminali crvena wires live boje (GB Standard) L cma neutral smode N zeleno-žuta plavo earth zeleno-žuta

Boje se mogu razlikovati, ovisno o standardu pojedine zemlje.

Zahvaljujemo Vam se na kupovini

Panasonic Klima uređaja

Sadržaj

SIGURNE UPUTE 2

INFORMACIJE 3

KAKO UPRAVLJATI UREĐAJEM 4\~5

ODRŽAVANJE & ČIŠĆENJE 6

VODIČ KROZ POGREŠKE 7

BRZI VODIČ

Stražnja strana

Savjet:

Ilustracije u ovom priručniku služe u demonstracijske svrhe, te se mogu razlikovat od pravog uređaja.

KAKO UPRAVLJATI UREĐAJEM

PRIPREMA DALJINSKOG UPRAVLJAČA

Umetanje baterija

- Baterije se mogu koristiti oko 1 godine. Zamijenite baterij kada rad sa daljinskim upravljačem postaje otežan.

- U modeu grijanja, uređaju treba vremena da se zagrije. Indikator napajanja blinka tijekom operacije zagrijavanja.

COOL MODE - UŽIVANJE U HLADNOM ZRAKU

DRY MODE

• Tijekom ovog modea, uređaj jako sporo hladi i daje lijep osjećaj svježine.
• Za dostupne modeove, modeovi dostupnih temperatura su 16°C \~ 30°C.
• Rad uređaja u preporučenim modeovima temperatura sprječava gubitak energije.

HEAT MODE : 20°C - 24°C

COOL MODE : 26°C \~ 28°C

DRY MODE : 1°C \~ 2°C niže od temperature sobe.

SENZOR UPRAVLJAČA

Uvjerite se da nema prepreka ispred njega. Određena fluorescentna rasvjeta može smetati signalnom senzoru INDIKATOR POWER TIMER RECEIVER

Maksimalna udaljenost : 8m

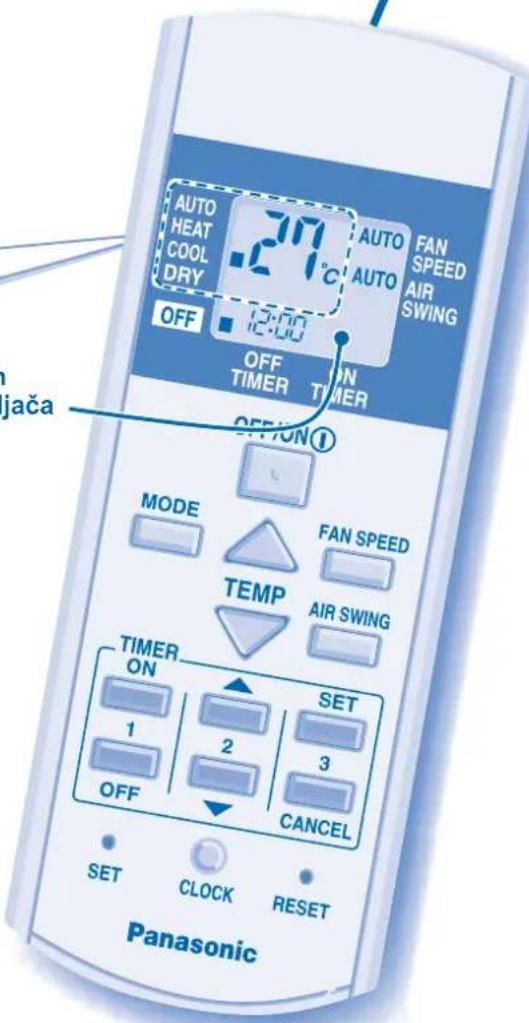

AUTO HEAT COOL DRY OFF 27°C AUTO FAN SPEED AIR SWING 12:00 OFF TIMER ON TIMER OFF/ON① MODE FAN SPEED TEMP AIR SWING TIMER ON 1 2 SET 3 OFF CANCEL SET CLOCK RESET Panasonic

Savjet

• Pritis. Gumb za povratak tvorničkih opcija daljinskog upravljača.
• Kod normalnih operacija gumb se ne koristi.

OPERACIJE UREĐAJA

ODABIR BRZINE VENTILATORA

- Postoje 3 brzine ventilatora, kao i jedna automatska*.

* Za automatsku brzinu ventilatora uređaj se sam prilagođava temperaturi rada..

PRILAGODBA SMJERA ZRAKA

• Održava prostoriju prozračnom.
- Postoje 5 opcionalnih smjerova puhanja zraka.
- Ako se podesi automatski vertikalni protok zraka, uređaj automatski prilagođuje dijelove potrebne za takav smjer protoka.
- U modeu grijanja, zrak jedno vrijeme puše horizontalno, te nakon toga počinje puhati prema dolje.

OPCIJE TIMERA

PODEŠAVANJE TIMERA

- Ako želite da se uređaj automatski pali ili gasi nakon određenog vremena.

Odaberite ON ili OFF

Poništavanje ON ili OFF time, pritis

ili, te potom.

• Kada je ON Timer podešen, uređaj se može upaliti ranije (do 30 minuta) od podešenog vremena, da bi zagrijao/ohladio prostoriju na željenu temepraturu.
• Timer se ponavlja na dnevnoj bazi.
• Ako se dogodi gubitak struje, ili neki kvar, možete povratiti originalne opcije tako da pritisnete

SET gumb.

- Ako se timer poništi, pritisnite prijašnjih opcija.

• Timer se bazira na vremenu podešenom na daljinskom upravljaču.
  Možete podesiti željena vremna za ON ili OFF timer.

Savjet

■ Opje temperature od 1°C više u modeu hlađenja, ili 2°C niže u modeu grijanja čuva i do 10% energije.
■ Za reduciranje potrošnje energije u modeu hlađenja, zatvorite zavjese, za sprječavanje ulaska topline u prostoriju.
■ Za podešavanje 12-satnog (am/pm) ili 24-satnog vremena, pritisnite i držite otprilike 5 sekundi. CLOCK
■ Za:potamnjavanje pzaslona uređaja Pritisnite i držite na oko 5 sekundi.
■ Promjena opcije temperature na °C ili °F, pritisnite i držite gumb — na oko 10 sekundi.

- Za gašenje uređaja, pritisnite gumb:

ODRŽAVANJE & ČIŠĆENJE

Isključite napajanje prije čišćenja

FILTER ZRAKA

• Ovi filteri se trebaju čistiti svaka 2 tjedna.
• Operite filtre vodom, pažljivo, tako da izbjegnete oštećenja površine filtra.
• Osušite filtre dalje od sunčeve svjetlosti. Zamijenite oštećene filtre.
• Serijski broj.: CWD001144 (Lijevi i desni)

• Openite filtre vodom, pazljivo, tako da izbjegniete oštećenja površine filtra. • Osušite filtre dalje od sunčeve svjetlosti. Zamijenite oštećene filtre. • Serijski broj.: CWD001144 (Lijevi i desni) PREDNJA PLOČA Podignite za otvaranje. Perite oprezno. SMJER STRU JANJA ZRAKA UNUT. UREĐAJ Očistite uređaj lagano, sa mekom i suhom krpicom.

GUMB AUTO GAŠENJA/PALJENJA

Simptom	Uzrok
Operacije hlađenja/grijanja ne rade dobro.	Podesite temperaturu na ispravan način.Zatvorite sva vrata i prozore.Očistite ili zamijenite filtere.Uklonite sve eventualne prepreke na izlazu zraka iz uređaja.
Buka tijekom rada.	Provjerite da uređaj nije instaliran nepravilnoZatvorite prednji pokrov ispravno.
Daljinski upravljač ne radi.	Umetnite baterije na ispravan način.Zamijenite istrošene baterije.
Uređaj ne radi.	Provjerite dali su timeri podešeni.

DULJE NE KORIŠTENJE

• Aktivirajte mode grijanja na 2\~3 sata da osušite uređaj.
• Isključite napajanja(uređaja) i iz utičnice.
• Izvadite baterije iz daljinskog upravljača.

GODIŠNJA INSPEKCIJA NAKON DULJEG VREMENA NE UPORABE

• Provjerite baterije daljinskog upravljača.
• Provjerite da nema zastoja u ventilaciji uređaja.
- Nakon 15 minuta rada, normalno je da postoji temperaturna razlika između ulaznog i izlaznog otvora:
Hlađenje: ≥ 8°C
Grijanje: ≥ 14°C

SIMPTOMI ZA SERVIS

ISKLJUČITE NAPAJANJE i POZOVITE Ovlaštenog servisera, pri sljedećim uvjetima:
