KORISNIČKI PRIRUČNIK TX-17LX2 PANASONIC

1) Za spječavanje šteleli ostnih nelejenih posljedicare ldašteovaj uređaj mazvimavode lističnim sharima. Ne stavljajte posude sa vodom(vaze, kozmetiku...) na uređaj. (uključujući i police iznad itd.) Ne postavljajte otvorene izvore plamena, kao što su svijeće na uređaj.

2) Zaspriječavanje električnog udrane otvarajte zaštiti poklopac

3) Ne mičite poseban zašitni sloj za uzemljenje na utičnid, to može dovesti do električnog udara i požara

Ovaj uređaj je namjenjen za uporabu u prostorima gdje ne dolazi do magnetskih valova (interferencije). Ako do toga dođe,provećajte razmak između talvih uređaja i ovog plasma displaya

Zaspječavanješdes ožijeda osigurajte da je kabel za napajanje dobro umetnut u utičnicu.

- Ako kabel nije umetnut točno može doći do pregrijavanja što može dovesi do požara ili sličnih neželjeneih posljedica.

Ne primajte kabel za napajanje mokrim rukama.

- Ako to napravite,može doći do električnog udara.

Ne prekrivajte rupe za ventilaciju.

- Može doći do pregrijavanja i požara.

Ne postavljajte strane objekte u uređaj.

I Izvadite baterije iz upravljača ako se on ne koristi duže vrijeme.

! Ne izlažite baterije toplini, ili plamenu.

Stare baterije odmah zamijenite sa novima i to tipa AA,UM3 ili R6

Baterije i ostalu staru opremu odlažite u za to predviđena mjesta.

Kako koristiti LCD postolje

Prilagodite LCD zaslon na željeni kut.

Brzi početak

Programi će se prikazati odmah, ako je dobavljač podesio već programe.

TV postaje će biti pohranjene prema redosljedu, i počet će se prikazivati.

Analogne postaje su pohranjene prema redosljedu, ali se mogu mijenjati. Stranica 13.

Owner ID

Kao dodatnu mogućnost, ovaj TV ima sposobnost zapisivanja pina, koji će pomoći policiji, recimo kod krađe za traženje kradljivca.

Koristite brojčane gumbe za unos 4 znamenkastog Owner ID PIN BROJA.

Ako je 4 znamenkasti PIN BROJ unesen ranije, bit čete preusmjereni na NAME liniju.

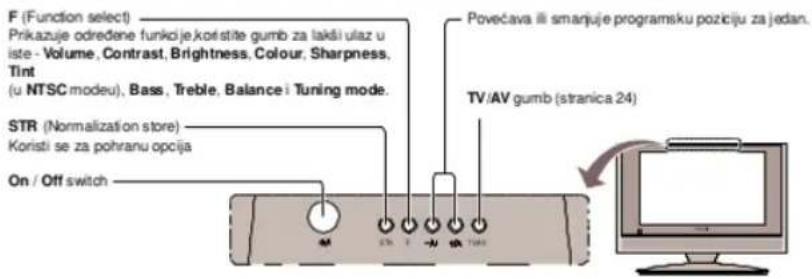

Osnovne kontrole:Prednja ploča i upravljač

F (Function select) Prikazuje određene funkcije koristite gumb za lakši ulaz u iste - Volume, Contrast, Brightness, Colour, Sharpness, Tint (u NTSC modeu), Bass, Treble, Balance i Tuning mode. STR (Normalization store) Koristi se za pohranu opcija On / Off switch Povećava ili smarjuje programsku poziciju za jedan. TV/AV gumb (stranica 24)

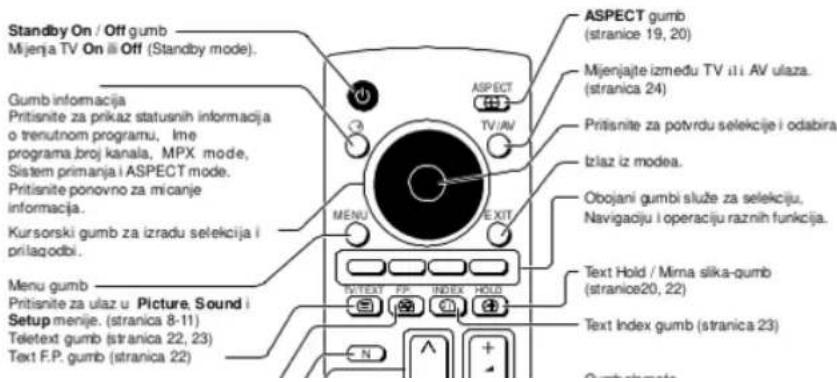

Standby On / Off gumb Mijenja TV On ili Off (Standby mode). Gumb informacija Pritisnite za prikaz statusnih informacija o trenutnom programu, Ime programa.broj kanala, MPX mode, Sistem primanja i ASPECT mode. Pritisnite ponovno za micanje informacija. Kursorski gumb za izradu selekcija i prilaqodbi. Menu gumb Pritisnite za ulaz u Picture, Sound i Setup menije. (stranica 8-11) Teletext gumb (stranica 22, 23) Text F.P. gumb (stranica 22) ASPECT gumb (stranice 19, 20) Mijenjajte između TV ili AV ulaza. (stranica 24) Pritisnite za potvrdu selekcije i odabira bzlaz iz modea. Obojani gumbi služe za selekciju, Navigaciju i operaciju raznih funkcija. Text Hold / Mirna slika-qumb (stranice20, 22) Text Index gumb (stranica 23)

Korištenje menija na zaslonu

Neke opcije kao što su Oštrina, Svjetlost, Boja će vam omogučiti da povećate ili smanjite njihove vrijednosti. Neke opcije kao što su OFF TIMER, će vam omogučiti paljenje/gašenje timera.

Pritisnite EXIT gumb u bilo koje vrijeme za povratak gledanja TV-a.

MENU

Viewing mode

Ovaj mode vam omogućava odabir 4 načina gledanja,a

to su:

Dynamic, Normal, Cinema iii auto

Opcije za svaki kanal: RF, AV1, AV2, AV3, AV4,

Main menu

Picture menu

Sound menu

Setup menu

Povećajte ili smanjite vrijednosti ovih opcija.

Tint

Sa NTSC: signatnim izuvima spianim na TV sika mola bit

Meni podešavanja

Pritisnite MENU gumb.

Pomaknite se i odaberite Meni podešavanja.

Udite u Meni podešavanja.

Pomaknite se i odaberite opcije menija.

Podesite željene opcije.

Pritisnite EXIT gumb za povratak u gledanje TV-a

Bass Podešavanje bas zvuka,tj.nižih frekvencija

Treble Podešavanje viših frekvencija

Headphone volume Možete neovisno o glasnoći TV-a podeiti glasnoću slušalica.

Meni podešavanja

Pritisnite MENU gumb.		MENU
Pomaknite se i odaberite Meni podešavanja.
Udite u Meni podešavanja.
Pomaknite se i odaberite opcije menija.
Podesite željene opcije.
Pritisnite EXIT gumb za povratak u gledanje TVa.

Pritisnite EXIT gumb u bilo koje vrijeme za povratak na TV

Pritisnite OK gumb nakon prilagodbe određenih opcija

Programme edit

Ova opcija vam omogućava razne promjene vezane uz programe, za detalje pogledajte upute na stranicama 13 i 14

Auto setup

Automatski pronalazi stanice – pogledajte stranicu 15

Manual tuning

Ručno tražite stanice – pogledajte stranicu 16

Shipping condition

Omogućuje vam da postavite sve opcije na tvorničke

Meni traženja-editiranje programa

Pritisnite MENU gumb.

Pomaknite se i odaberite Setup menu.

Udite u Setup menu.

Odaberite Tuning menu.

Udite u Tuning menu.

Pomaknite se na Programme edit.

Učnite željene promjene na programskoj poziciji.

Pritisnite EXIT gumb u bilo koje vrijeme za povratak na TV

Pritisnite OK gumb nakon prilagodbe određenih opcija

Dodavanje/brisanje kanala

Pomaknite kursor na program koji ćete obrisati ili dodati.

Pritisnite Zeleni gumb za dodavanje programa, ili Crveni gumb za brisanje.

Pritisnite isti gumb ponovno za potvrdu.

Meni traženja-editiranje programa

Pritisnite za potvrdu.

Savjeti:

- Ako nastavite sa sljedećim korakom svi podaci će biti izbrisani

TV će potražiti, locirati, pohraniti i poredati postaje prema redosljedu nalaženja.

Tvorničke postavke vam omogućuju resetiranje opcija TV-a kakve su bile nakon izrade u tvornici

Ovo može bili učinjeno u Shipping condition meniju ili preko Auto setup menija.

Shipping condition meni će resetirati sve podatke, brisanje svih analognih traženja i vraćanje osnovnih postavki. Moždaćete rebađi pripogditvaš program zavideo "0" nakon rada u Shipping condition meniju.

Pritisnite MENU gumb.

Pomaknite se za odabir Setup menija.

Udite u Setup meni.

Pomaknite se za odabir Tuning menija.

Udite u Tuning meni.

Pomaknite se za odabir Shipping condition.

Kada se sljedeći put TV upali, počet će AUTO PODEŠAVANJE za

MENU Panasonic

Ako želite provjeriti osobne detalje koji su upisani u TV (osim vašeg PIN broja), pritisnite F gumb i držite ga 6 sekundi. Detalji koji će biti prikazani na ekranu će nestati nakon par sekundi.

On koristi četiri točke po kojima određuje dali je slika trenutno prikazana WIDESCREEN slika.

Ako Panasonic Auto odrvenii da je Widescreen slika, on automatski prebaci na rezoluciju 16:9.

Ako nije detektirana widescreen slika, tada uređaj sam promijeni na rezoluciju koja pruža najveće zadovoljstvo gledanja.

Tekst koji se prikazuje na ekranu prikazuje kako Panasonic Auto određuje signal:

Ako se u lijevom kutu priukaže «WIDE» znači da je uređaj dobio signal preko

Kontrole rezolucije

16:9

16.9 će prikazati ojelu sliku, bez ograničavanja na rubovima, ili slične smetnje.

14:9

Prikazat će sliku u 14:9 rezoluciji, bez izobličenja

4:3

Moguće je unijeti željeni broj same stranice,tj podstranice koju želite vidjeti.Učinite to sa Brojčanim tipkama.

Pritisnite MENU gumb sa plavim gumbom,te će se prikazati T*** u gomjem lijevom kutu.

Sada unesite željeni broj stranice, ako npr želite vidjeti podstranicu 6 unesite 0006 i Pritisnite žuti gumb za povratak u normalan mode.

Za micanje ove opcije pritisnite:

• Prifisnite MENU
• Odaberite novu stranicu
- Prifisnite TV/TEXT za povratak u normalni mode

Unesite željenu pod stranicu prije nego T**** ne nestane.

npr., za odabir stranice 6 unesite 0, 0, 0 i 6.

Pritisnite Žu1 gumb za gledanje TV slike dok s ene nađu nove pod stranice. Podstranice

koje su pronađene će biti prikazane preko ekrana.

Audio / Video konekcije

Moguće je spojiti široku lepezu uređaja na ovaj TV set. Sljedeće stranice pokazuju kako spojiti opremu na ovaj TV set.

Prifisnite obojane gumbe za odabir signala kojeg želite gledati.

Crveni gumb : AV1 Scart terminal

Zeleni gumb : AV2 Audio, Video, S-Video terminals

Savjeti:

• Možeteodabrati AV izvor koristeči TV/AV gumb na pcrveninjoj ploči uređaja.
  Pritisnite TV/AV gumb nekoliko puta sve dok ne dođete do željenog AV izvora kojeg želite gledati.
• Kada ste u AV mode crveniucirani broj dodataka je omogućen u Zvukovnom meniju i Meniju podešavanja (npr., u Setup meniju ne postoji Tuning menu opcija).

Kako spojiti terminale slušalica

Audio / Video konekcije

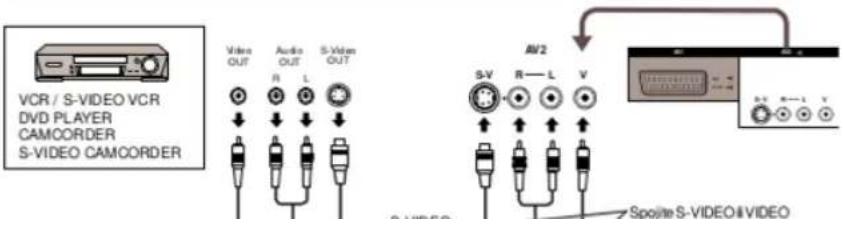

Kako spojiti AV2 ulazne terminale

VCR / S-VIDEO VCR DVD PLAYER CAMCORDER S-VIDEO CAMCORDER Video OUT Audio OUT S-Video OUT RV2 S-V R—L V Spolite S-VIDEO II VIDEO

Održavanje

ODRZAVANJE UREĐAJA

Isključite kabel za napajanje iz napajanja, sa suhom kripicom očistite sve dijelove TV-a Ne koristite razne kemikalije za čišćenje, jer mogu dovesti do pojave statičkog elektriciteta.

- Uređaj zahtijeva normalan protok zraka za ventilaciju, zato uređaj ne smještajte u kuteve ili uz zidove, gdje nema mjesta za protok zraka.

Neutralni

detergen

Vodič kroz pogreške

Prije zvanja servisera,pogledajte ovaj priručnik.

Simptomi		Provjerite
Slika	Zvuk
		Provjerite antenu i način njenog spajanja.
Snieo na sliči	Izobličen
		Loše okrenut kabel
Dupla slika	Normalan zvuk
		Električne smetnjeAutivMotocikli Fluorescentna svjetla
Smetnje	Izobličen	Podesite P-NR u slikovnom menju za crveniuciranje
		Nvo tona
Normalna slika	Nema	Ugašen je ton.
		TV je podešen na AV modeNije uključen na napajanjeProvjerite da nije u stand by modeu

Specifikacije

Napajanje		AC 100-240 V, 50 / 60 Hz
Potrošnja energije		Proječna uporaba : 50 WStandby uvjeti : 2.5 WTV set DC 15 V, 3.5 A max.
LCD		Široki XGA (1,280 × 768 pixela)15:9 aspect ratio LCD panel
Veličina ekrana		372.5 mm (W) × 223.5 mm (H)
Zvuk
	Zvučnik	9 cm × 5 cm, 2 pcs, 4 Ω
	Audio Izlaz	5 W (2.5 W + 2.5 W ), 10% THD
	Slušalice	M3 (3.5 mm) Jack × 1
Sistemi primanja /Band name		PAL I UHF E21-68.PAL 525/60 (AV input only) Playback sa NTSC tape od PAL Video rekordera (VCR).M.NTSC (AV ulaz) Playback sa M.NTSC Video rekordera (VCR).NTSC (AV ulaz) Playback sa NTSC Video rekordera (VCR).
Aerial – Stražnja strana		UHF
Područje rada		Temperatura : 5 °C - 35 °CVIaga : 5 % - 90 % RH (bez kondenzacije)
Terminali spajanja
	AV1 (Scart konektor)	21 Pin terminali (Audio/Video in, Audio/Video out, RGB in)
	AV2	VIDEO RCA PIN Type × 1
		S-VIDEO Mini DIN 4-pin × 1
		AUDIO L - R RCA PIN Type × 2
Dimenzije (W × H × D)
	Uključujući postolje	524 mm × 445 mm × 260 mm
	TV Set	524 mm × 362 mm × 98 mm
Masa		7.5 kg Net

Savjet:
Dizajn i specifikacije se mogu mijenjati bez napomene.
