KORISNIČKI PRIRUČNIK TH-42PHW7EX PANASONIC

1) Za sprječavanje štete ili ostalih neželjenih posljedica,ne izlažite ovaj uređaj miazovima vode ili sličnim stvarima.
Ne stavljajte posude sa vodom(vaze,kozmetiku....) na uređaj. (uključujući i police iznad itd.)
Ne postavljajte otvorene izvore plamena, kao što su svijeće na uređaj.
2) Zaspriječavanje električnog udara ne otvarajte zaštitni poklopac
3) Ne mičte poseban zaštitni sloj za uzemljenje na utičnici, to može dovesti do električnog udara i požara

UPOZORENJE

Ovaj uređaj je namjenjen za uporabu u prostorima gdje ne dolazi do magnetskih valova (interferencije).

Ako do toga dođe,povećajte razmak između takvih uređaja i ovog plasma displaya

Sigurne upute

POZOR

■ Podešavanje

Ovaj plasma display radi samo sa ovim isporučenim dodacima nikada ne mješajte druge proizvode. To može dovesti do mogućih ozljeda

(Svi ostali doaci su izrađeni od Matsushita Electric Industrial Co., Ltd.)

• Zvučnici TY-SP37P7W-S (TH-37PW7E).

TY-SP42P6W-S (TH-42PW7E, TH-42PHW7E).

Pitajte ovlašteno osoblje za montažu.

Ne postavljajte Plasma display na neravne površine.

■ Korištenje Plasma Display-a

Plasma Display radi na 220 - 240 V AC, 50/60 Hz.

Ne prekrivajte rupe za ventilaciju.

Može doći do pregrijavanja i požara.

Ne postavljajte strane objekte u uređaj.

Ne unašajte metalne ili druge objekte, može doći do leektričnog udara ili slično..

Ako kabel nije umetnut točno, može doći do pregrijavanja, što može dovesti do požara ili sličnih neželjeneih posljedica.

Ne primajte kabel za napajanje hladnim rukama.

Može prouzročiti električni udar

■ Ako dođe do problema tijekom uporabe

Ne približavajte lice ili ruke blizu rupa za ventilaciju.

- Zrak koji izlazi iz tih rupaje dosta vruć.

Uvjerite se da ste iskopčali sve kablove kod premještanja Plasma Display.

Čišćenje i održavanje

Prednju stranu(ekran)brišite suhom krpicom.

• Ako je površina prljava, obrišite ju sa suhom krpicom, iz bjegavajući agresivne kemikalije.
• Ne grebite ekran sa prstima ili bilo kojim drugim predmetima

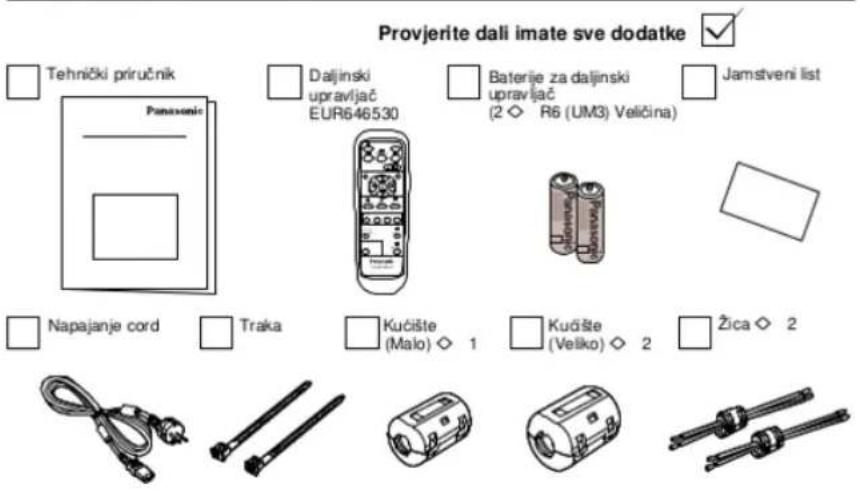

Dodaci

Isporučeni dodaci

Provjerite dali imate sve dodatke Tehnički priručnik Panasonic Daljinski upravljač EUR646530 Baterije za daljinski upravljač (2 ◇ R6 (UM3) Veličina) Jamstveni list Napajanje cord Traka Kućište (Malo) ◇ 1 Kućište (Veliko) ◇ 2 Žica ◇ 2

Daljinski upravljač

1. Pomaknite kučište kako je prikazano.

- Zaštita trakom Zaštitite svaku nezaštićenu žicu.

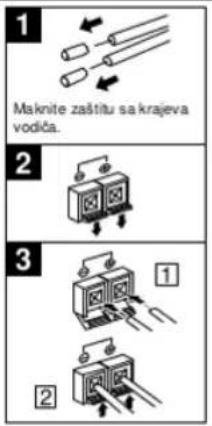

1 Maknite zaštitu sa krajeva vodiča. 2 3 1 2

Spajanje

PC ulazni Terminali-spajanje

Instaliranje feritne cijevčice (Mala)

Instaliranje feritne cijevčice (Velka)

Spajanje

SERIAL Terminali-spajanje

SERIJSKI terminali se koriste kada se Plasma Display kontrolira računalom.

RAČUNALO RS-232C Kabel D-sub 9p Feritni prsten-Veliki Manje od 10 cm SINOL PINOVl za RS-232C Savjet: Instaliranje feritnog prstena Oltvarite

Savjet:

• Koristite RS-232C kabel za spajanje računala na Plasma Display.
• Računala prikazana su samo zbog demonstracije.
• Dodatna oprema i kablovi se ne isporučuju sa ovim setom.

SERIJSKI terminali potvrđuju RS-232C interface specifikacije, tako da Plasma Display može biti upravljan pomoću

Računalo treba programe za kontrolu podataka koji zadovoljavaju gore navedene uvjete. Koristite aplikacije kao što su programski jezici. Pogledajte priručnik za računalo za dodatne detalje.

Parametri

Nivo signala	RS-232C
Metoda sinkronizacije	Asirkrona
Brzina	9600 bps
Patty	Nema
Buljina znaka	8 bits
Stop bit	1 bit
Flow kontrola	-

RS-232C kabel konverzacije
D-sub 9-pin ženski	Detalji
2	R X D
3	T X D
4	GND
6 • 8	Ne koristi se
7	Kostin spoina

Napajanje On / Off

Spajanje kabla AC na Plasma Display.

Umetnite AC kabel u Plasma

Display. (stranica 8)

Pritisnite za povratak na prošli ekran

Pritisnite R gumb za povratak Na prijašnji ekran.

Signatiekanza AV(S Video) (stranica 32, 33)

Signalni ekran na Component (stranica 33)

Signalni ekran na RGB (stranica 33, 34)

Signalni ekran na DVI (stranica 33, 34)

Savjet: "Signal" meni prikazuje drugačije opoje za svaki određeni ulaz. (stranica 16)

Podešavanje Screensavera (stranica 26-28)

Pritisnite za odabir Start Time / Finish Time Pritisnite za odabir Periodic Time / Operating Time

Pritisnite R gumb za povratak na "Setup" menu.

Selekcije

Odabir ulaznog signala

Odaberite ulaz kod selektiranja određenogvanjskog uređaja.

Pritisnite za odabir ulaznog signala koji je spojen na Plasma display.

Ulazni signali se mijenjaju kako slijedi:

• TH-42PW7E, TH-42PHW7E, TH-50PHW7E

• Za PC signalni ulaz, rezolucija se mijenja "4:3", "Zoom" i "16:9" samo.
• Za 1125 (1080) / 60i · 50i · 24p · 25p · 30p · 24sF, 1250 (1080) / 50i, 750 (720) / 60p · 50p signalni ulaz tijekom "Component", "RGB" i "DVI" ulaznog signala, mode se mijenja "16:9".
• Panasonic Auto se može odabrati samo tijekom video ulaza.

Pritisnite za izlaz iz menija

Savjet:

• Detalji se pamte za sljedeće signale:

525 (480) / 60i · 60p,

Tijekom "RGB / PC" ulaznog signala

MULTI PIP

MULTI

RP

Pritisnite nekoliko puta.

Kod svakog pritiska će se slika prikazati na drugačiji način...kako je prikazano dolje.

    J["Pritisnite za promjenu glavne slike i pod slike."] --> K["B A"]
    L["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> M["A B"]
    N["Pritisnite za promjenu glavne slike i pod slike."] --> O["B A"]
    P["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> Q["A B"]
    R["Pritisnite za promjenu glavne slike i pod slike."] --> S["B A"]
    T["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> U["A B"]
    V["Pritisnite za promjenu glavne slike i pod slike."] --> W["B A"]
    X["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> Y["A B"]
    Z["Pritisnite za promjenu glavne slike i pod slike."] --> AA["B A"]
    AB["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> AC["A B"]
    AD["Pritisnite za promjenu glavne slike i pod slike."] --> AE["B A"]
    AF["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> AG["A B"]
    AH["Pritisnite za promjenu glavne slike i pod slike."] --> AI["B A"]
    AJ["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> AK["A B"]
    AL["Pritisnite za promjenu glavne slike i pod slike."] --> AM["B A"]
    AN["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> AO["A B"]
    AP["Pritisnite za promjenu glavne slike i pod slike."] --> AQ["B A"]
    AR["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> AS["A B"]
    AT["Pritisnite za promjenu glavne slike i pod slike."] --> AU["B A"]
    AV["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> AW["A B"]
    AX["Pritisnite za promjenu glavne slike i pod slike."] --> AY["B A"]
    AZ["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> BA["A B"]
    BB["Pritisnite za promjenu glavne slike i pod slike."] --> BC["B A"]
    BD["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> BE["A B"]
    BF["Pritisnite za promjenu glavne slike i pod slike."] --> BG["B A"]
    BH["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> BH
    BI["Pritisnite za promjenu glavne slike i pod slike."] --> BJ["B A"]
    BK["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> BK
    BL["Pritisnite za promjenu glavne slike i pod slike."] --> BL["B A"]
    BM["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> BM
    BN["Pritisnite za promjenu glavne slike i pod slike."] --> BN["B A"]
    BO["Pritisnite za odabir ulaznog modea. Odaberite dali žalite glavnoj ili podslici promijeniti ulazni mode"] --> BO

Gloves affin la commissione

Pritisnite za prikaz slikovnog menija.

2

Odaberite za prilagodbu svake opcije.

Pritisnite za odabir menija kojeg želite prilagođavati. Odaberite željeni nivo prilagodbe,gledajući u sliku.

Za gledanje u svjetlijim uvjetima prostonije

Cinema

Idealno za filmove.

Podešavanje slike

Opcija	Efekt		Podešavanja
Kontrast			Odaberite željeni kontrast,ovisno O svjetlosti u prostoriji.
Svjetlost			Podešavajte opcije gledanja za prostorije sa višim ili manjim osvjetljenjem.
Boja			Odaberite razinu boje.
Tint			Podesite razinu crvene/zelene boje.
Oštrina			Podesite oštrinu.

Savjet:

- "Colour" i "Tint" opcije se ne mogu podešavati za"RGB/PC" i "DVI" ulaz signal.

- Možete podesiti razinu svake opcije (Contrast, Brightness, Colour, Tint, Sharpness) za svaki slikovni mode.

- Opcije se prilagođavaju za svaki ulazni signal (ULAZ1, ULAZ2, ULAZ3 and PC IN).

- "Tin!" opcija može biti podešena na NTSC signal samo tijekom "AV (S Video)" ulaznog signala.

Dodatne opcije

Item	Effect	Detalji
Black extension	Manje Vše	Dodaje tamnije sjene slici.
Ulaz level	Manje Vše	Dodaje naglasak na teško vidljive dijelove slike
W/B High R	Manje Vše	Dodaje bijeli balans za slabije vidljive dijelove crvene boje.
W/B High B	Manje Vše	Dodaje bijeli balans za slabije vidljive dijelove plave boje.

Prilagodbe zvuka

1

Pritisnite za prikaz menija za zvuk

2

Odaberite za prilagodbu svake opcije.

Pritisnite za odabir menija prilagodbe. Odaberite željeni nivo glasnoće, slušajući izvedbu.

Panasonic FUSUM DISPLAY

Bass

Za prikaz uvećanog dijela određene slike.

1 Prikazuje "Operation Guide".

Pritisnite za ulaz u Digital Zoom. "Operation Guide" će biti prikazan.

Exit × 1

Tijekom Digital Zoom, samo sljedeće operacije mogu biti izvršene.

[Daljinski upravljač]

SURROUND gumb MUTE gumb VOL gumb OFF TIMER gumb

2 Odaberite područje slike za koje želite da bude uvećano.

Pritisnite za odabir željene pozicije. Kursor će se pomaknutj

PRESENT TIME Podešavanje

Timer može isključti/uključiti Plasma Display

Prije podešavanja timera, uvjerite se da je PRESENT TIME uključen, te ga podesite. Podesite NAPAJANJE ON Time / NAPAJANJE OFF Time.

1

Pritisnite za prikaz Setup menija.

2

Pritisnite za odabir Set up TIMER ili PRESENT TIME Setup.

Pritisnite za prikaz Set up TIMER ekrana ili PRESENT TIME Setup ekrana.

Setup Signal Component / RGB in select RGB PC Ular label Naparamo save Off Standby save Off Naparamo management On Auto naparamo off

PRESENT TIME Podešavanje

Prikazuje PRESENT TIME Setup ekran.

Podešavanje TIMERA

Podešavanje TIMERA

Prikazuje ekran za podešavanje TIMERA.

1

Pritisnite za odabir

NAPAJANJE ON Time / NAPAJANJE

Pritisnite za

NAPAJANJE ON Time / NAPAJANJE

OFF Time.

gumb: Naprijed

gumb: Natrag

• Pritisnite "◀" iii ▶ qumb jednom za promienu NAPAJANJE ON Time /

NAPAJANJE OFF Time

1minuta.

- Pritisnite "ili" gumb za promjenu NAPAJANJE ON Time / NAPAJANJE OFF

2

Pritisnite za odabir NAPAJANJE ON

Pritisnite dvaput za izlaz iz Setup-a.

Savjet:

Pritisnite za odabir željene funkcije.

Sa skrolom

←→Image Reversal

• Pritisnite "◀" iii "▶" gumb jednom za promjenu vremena za 1 minutu.
• Pritisnite "◀" iii "▶" gumb držeći dugo zapromjenu od 15 minuta..

Savjet: Funkoija timera ne radi ako je "PRESENT TIME" podešen.

Screen saver PRESENT TIME 00:00 Start Function White Bar scroll Mode Time Designation Start Time x 6.15 Finish Time x 27.30 Side panel High Wistling CF Peak Time CF

Kako prikazati lokacijski broj za Plasma Display

4

Pritisnite za odabir Ratio (drugi korak). Pritisnite za odabir "2" 2", "3" 3"

5

Pritisnite za odabir Location. Pritisnite za odabir potrebnog broja. (A1-D4 : Pogledajte dolje)

Potrebni brojevi lokacije

(2◇ 2)
A1	A2
B1	B2

(3 ◇ 3)
A1	A2	A3
B4	B5	B6

A1	A2	A3	A4
B1	B2	B3	B4

Odaberite signaliz "Setup" menija tijekom AV(S Video) ulaznog signala. ("Signal [AV]" se prikazuje.)

Pritisnite za odabir "Colour system" ili "Panasonic Auto".

Pritisnite za odabir svake funkcije.

Ako slika postane nestabilna:

Ako je sistem podešen na Auto, u slučaju lošijeg prijema slike ili slabijeg signala sa ulaza, može doći do ometanja slike. Ako se ovo pojavi, podesite uređaj takod a odgovara ulaznom signalu.

Setup Signal Component / RGB is select RGB Ulaz label PC Napajanje save Off Standby save Off Napajanje management Off Auto napa-janje off

↓ Pritisnite ACTION■ ( )

Mode	Funkcija
Kolor sistem	Podesite kolor sistem da odgovara ulaznom signalu. Ako podesite na "Auto", kolor sistem se podešava automatski.→Auto ←→PAL ←→SECAM ←→M.NTSC ←→NTSC ←
Panasonic Auto (4:3)	Podesite na "4 : 3" za prikaz 4:3 slika u nepromjenjenom formatu ako je Panasonic Auto odabran. Ako želite gledai 4:3 slike u Just format, podesite na "Just".

Cinema reality / P-NR

Sinkronizacija

Odaberite Signal iz "Setup" menija tijekom RGB ulaznog signala.

1

Pritisnite za prilagodbu.

2

Setup Signal Component / RGB in select RGB Utar label PC Napajane save Off Standy save Off Napajane management Auto napaane off

↓ PrifisniteACTIO■()

Podešavanje RGB sync signala:

Pritisnite za potvrdu.

Setup Signal Component / RGB in select Utilize label Napajanje save Standby save Napajanje management Auto napaaje RGB PC Ort Ort

Vodič kroz pogreške

Prije zvanja servisera,pogledajte ovaj priručnik.

Simptomi				Provičite:
	Slika	Zvuk
	Snijeg na slici		Loš zvuk	Provjerite antenu i način njenog spajanja.
	Normal Picture	[BYKK]	No Sound	Pogledajte razima glasnoćeProvjerite da nije ukljačena funkcija MUTE
	Nema slike		Nema zvuka	TV je podele na AV modeNje ukljačen na napajanjeProvjerite da nije u stand by modov
	Nema slike		Vormalan zvuk	Mažda ulazni signal ne podržava boje koje ste podesli probaje ponovna.
	Nema boje		Vormalan zvuk	Opcije boja su podelena na minimalni nivo
Ne može se izvršiti niti jedna operacija sa daljinskim upravljačem.				Provjerite dali su baterije postavljene točno (polovi + i -)Ako je pni korak u redu,pogledajte dali su baterije istrošene,ako jesu zamjenite ih sa novimaUvjerites e da daljinski upravljač pripada ovane uredaju
Čuje se čudan zvuk iz uredaja.				Moguće je da dolazi do malih promjena u temperaturi sobe,te uredaj reagira na njih.
Gamji ili donji dio slike je odrezan kod zoom funkcije				Poderske prozloju slike na efektu
Područja gamje ili donje slike nestaju kod zoom funkcije				Ako kolištite rezolučiju veću od 16.9 moguće je da dolazi do slabih izobličenja slike
Zvuk se čuje iz unutralnjositi uredaja				Tos e može desiti kod uključivanja uređaja
Može doći do kratkog zastojja između slike i zvuka,ali to nije greška,već ovisi o ulaznom signalu

Ulazni signali koji se mogu prikazati

Ulazni signali za PC Ulaz (D-sub 15P) ( Mark)

	Ime signala	Horizontalna frekvencija (kHz)	Vertikalna frekvencija(Hz)	RGB	Kod Multi Screen i Digital Zoom
1	525 (480) / 60i	15.73	59.94
2	525 (480) / 60p	31.47	59.94
3	625 (575) / 50i	15.63	50.00
4	625 (575) / 50p	31.25	50.00
5	750 (720) / 60p	45.00	60.00
6	750 (720) / 50p	37.50	50.00
7	1,125 (1,080) / 60i	33.75	60.00
8	1,125 (1,080) / 50i	28.13	50.00
9	1,125 (1,080) / 24p	27.00	47.92
10	1,125 (1,080) / 24sF	33.75	30.00
11	1,125 (1,080) / 25p	28.13	25.00
12	1,125 (1,080) / 30p	27.00	24.00
13	1,250 (1,080) / 50i	31.25	50.00
14	640 ◇ 400 @70 Hz	31.46	70.07
15	640 ◇ 480 @60 Hz	31.47	59.94
16	640 ◇ 480 @72 Hz	37.86	72.81
17	640 ◇ 480 @75 Hz	37.50	75.00
18	640 ◇ 480 @85 Hz	43.27	85.01
19	852 ◇ 480 @60 Hz	31.47	59.94
20	800 ◇ 600 @56 Hz	35.16	56.25
21	800 ◇ 600 @60 Hz	37.88	60.32
22	800 ◇ 600 @72 Hz	48.08	72.19
23	800 ◇ 600 @75 Hz	46.88	75.00
24	800 ◇ 600 @85 Hz	53.67	85.06
25	1,024 ◇ 768 @60 Hz	48.36	60.00
26	1,024 ◇ 768 @70 Hz	56.48	70.07
27	1,024 ◇ 768 @75 Hz	60.02	75.03

Specifikacije

	TH-37PW7E	TH-42PW7E
Napajanje	220 - 240 V AC, 50/60 Hz
Napajanje - potrošnja
Normalno korištenje	185 W	250 W
Stand-by korištenje	1.0 W, 0.7 W	1.0 W, 0.7 W
Napajanje izvan uporabe	0.3 W	0.3 W
Plasma Display	metoda : AC tipi37-inch, 16:9 rezolucija	Metoda : AC tip42-inch, 16:9 rezolucija
Contrast	4000:1
Veličina ekrana	818 mm (W) ◇ 461 mm (H)◇ 939 mm (diagonala)	920 mm (W) ◇ 518 mm (H)◇ 1,056 mm (diagonala)
(Brq pixela)	408,960 (852 (W) ◇ 480 (H))[2,556 ◇ 480 točkica]
Operacije(period)
Temperatura	0 ~ C - 40 ~ C
Viaga	20 % - 80 %
Dostupni signali
Sistem boje	NTSC, PAL, PAL60, SECAM, Modified NTSC
Format skeniranja	525 (480) / 60i - 60p, 625 (575) / 50i - 50p, 750 (720) / 60p - 50p, 1125 (1080) / 60i - 50i - 24p ·25p · 30p · 24sF -- SMPTE274M, 1250 (1080) / 50i VGA
PC signali	display VGASVGA, XGA, SXGA, UXGA ---- Horizontalafekvencija skeniranja 15 - 110 kHz vertikalafekvencija skeniranja 48 - 120 Hz
Terminali konekcije	(HIGH-DENSITY D-SUB 15PIN) R,G,B / 0.7 Vp-p (75-ohm)
PC	HD, VD / 1.0 - 5.0 Vp-p (impedancija) AUDIOIN (M3JACK) 0.5 Vrms (impedancija)EXTERNAL CONTROL TERMINAL (D-SUB 9PIN) RS-232C COMPATIBLE
SERIAL	16W [8 W + 8 W] (10 % THD)
ZVUCNICI (6 & )
Dodaci	EUR646530
Daljinski upravljač	2 ◇ RB veličina
Baterije	(TMME203 or TMME187) ◇ 2

Specifikacije

		TH-37PW7E	TH-42PW7E
Napajanje - potrošnja		220 - 240 V AC, 50/60 Hz
Napajanje - potrošnja
	Normalno korištenje	185 W	250 W
	Stand-by korištenje	1.0 W, 0.7 W	1.0 W, 0.7 W
	Napajanje izvan uporabe	0.3 W	0.3 W
Plasma Display		metoda : AC tipi37-inch, 16:9 rezolucija	Metoda : AC tip42-inch, 16:9 rezolucija
Contrast		4000:1
Veličina ekrana		818 mm (W) ◇ 461 mm (H)◇ 939 mm (diagonala)	920 mm (W) ◇ 518 mm (H)◇ 1,056 mm (diagonala)
(Brq pixela)		408,960 (852 (W) ◇ 480 (H))[2,556 ◇ 480 točkica]
Operacije(period)
		Temperatura	0 = C - 40 = C
		Viaga	20% - 80%
Dostupni signali
		Sistem boje	NTSC, PAL, PAL60, SECAM, Modified NTSC
		Format skeniranja	525 (480) / 60i - 60p, 625 (575) / 50 - 50p, 750 (720) / 60p - 50p, 1125 (1080) / 60i - 50i - 24p - 25p - 30p - 24sF --- SMPTE274M, 1250 (1080) / 50i VGA
		PC signali	display VGA SVGA, XGA, SXGA, UXGA --- Horizontalafrekvencija skeniranja 15 - 110 kHz vertikalnafrekverojia skeniranja 48 - 120 Hz
Terminali konekcije		(HIGH-DENSITY D-SUB 15PIN) R.G.B / 0.7 Vp-p (75-ohm)
		PC	HD, VD / 1.0 - 5.0 Vp-p (impedancija) AUDIOIN (M3 JACK) 0.5 Vrms (impedancija)EXTERNAL CONTROL TERMINAL (D-SUB 9PIN) RS-232C COMPATIBLE
		SERIAL	16W [8 W + 8 W] (10% THD)
		ZVUCNICI (6 & )
Dodaci		EUR646530
		Daljinski upravljač	2 ◇ Rs veličina
