KORISNIČKI PRIRUČNIK Viera TH-42PY8PA PANASONIC

Prije uključivanja uređaja pročitajte ove upute i sačuvajte ih da biste ih i ubuduće mogli koristiti.

Slike prikazane u priručniku služe samo u ilustrativne svrhe.

Pretvorite vlastitu dnevnu sobu u kino!

Iskusite zadivljujuću razinu multimedijskog

Najčešća pitanja itd.

Tehnički podaci 40
Najčešća pitanja 42
Specifikacije 43
Licenca 44

Upozorenje

Rukovanje utikačem i napajačkim kabelom

• Umetnite utikač do kraja u utičnicu naponske mreže. (Ako je utikač labavo umetnut, mogao bi generirati toplinu i izazvati požar.)
  ● Provjerite možete li lako pristupiti utikaču za naponsku mrežu.
  ● Provjerite je li kontakt za uzemljenje čvrsto spojen da biste spriječili strujni udar.
• Uređaj konstrukcije CLASS I mora se spojiti s utičnicom naponske mreže putem zaštitnog spoja za uzemljenje.
• Ne dirajte utikač za naponsku mrežu mokrom rukom. (To može izazvati strujni udar.)
• Koristite samo napajački kabel koji ste dobili s televizorom. (U suprotnom može doći do požara ili strujnog udara.)
  Nemojte oštećivati napajački kabel. (To može izazvati požar ili strujni udar.)
• Ne premještajte televizor dok je napajački kabel povezan s utičnicom naponske mreže.
• Ne stavljajte na kabel teške predmete i ne postavljajte ga u blizinu predmeta visoke temperature.
  ● Nemojte izvrtati, pretjerano savijati niti rastezati kabel.
• Ne povlačite kabel. Pri odspajanju kabela od utičnice držite kućište utikača.
• Ne koristite oštećeni utikač ili utičnicu naponske mreže.

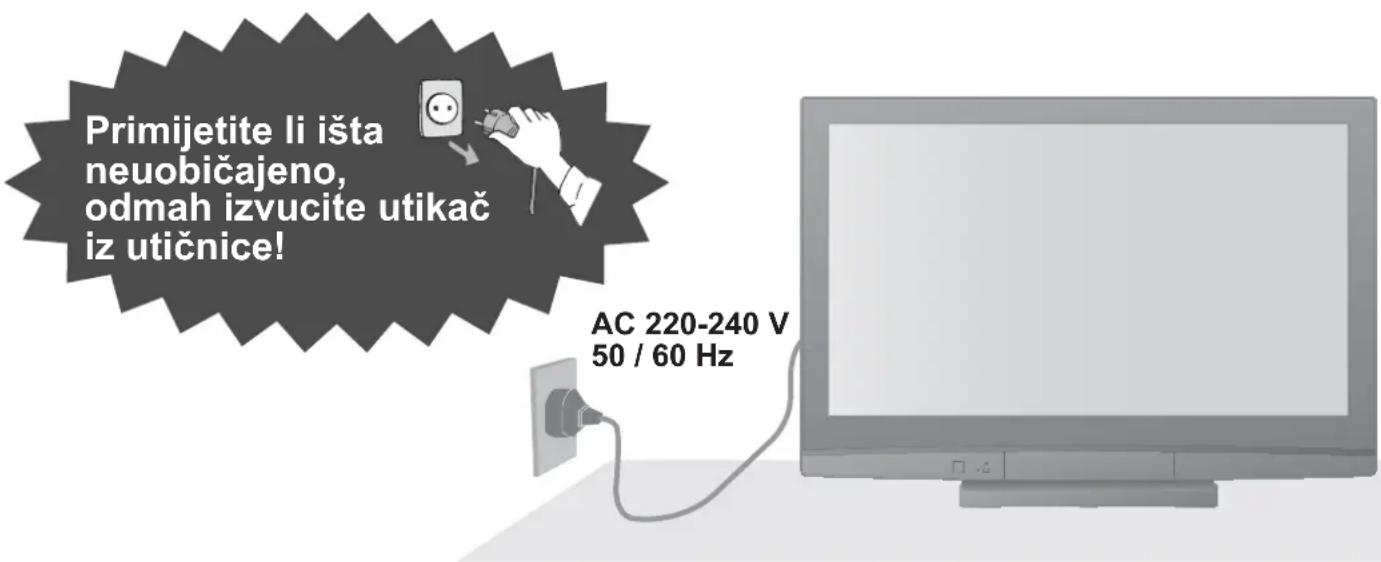

Primijetite li išta neuobičajeno, odmah izvucite utikač iz utičnice! AC 220-240 V 50 / 60 Hz

Izvor napajanja

Da biste spriječili oštećenja koja mogu dovesti do opasnosti od požara ili strujnog udara, ne izlažite uređaj kapanju ni polijevanju.
- Ne stavljajte posude s vodom (vaze s cvijećem, šalice, kozmetiku itd.) iznad televizora. (To se odnosi i na police iznad televizora itd.)

Ne izlažite uređaj izravnom sunčevu svjetlu ni drugim izvorima topline

- Izbjegavajte izlaganje televizora izravnom sunčevu svjetlu ili drugim izvorima topline. Da biste spriječili požar, nikada ne stavljajte nikakve svijeće ili otvoren plamen na televizor ili u njegovu blizinu.

Ne stavljajte strana tijela u televizor

- Pazite da nikakav objekt ne upadne u televizor putem ventilacijskih otvora (jer može doći do požara ili strujnog udara).

Ne stavljajte televizor na nagnute ili nestabilne površine

- Čišćenje televizora priključenog na naponsku mrežu može dovesti do strujnog udara.

Kada televizor ne planirate koristiti dulje vrijeme, isključite utikač iz utičnice naponske mreže

■ Ne blokirajte stražnje ventilacijske otvore

Zbog blokiranja ventilacije novinama, stolnjacima, zavjesama itd. može doći do pregrijavanja, požara ili strujnog udara.

Nakon toga iscijedite krpu i obrišite površinu. Na koncu obrišite površinu suhom krpom.

Oprez

• Pazite da ne izložite površine televizora deterdžentu.
  (Tekućina u televizoru može izazvati kvar.)

- Pazite da ne izložite površine repelentima za kukce, otapalima, razrjeđivaču ili nekoj drugoj agresivnoj tvari (to može oštetiti površinu ljuštenjem boje).

- Pazite da kućište ili stalak ne ostanu dulje vrijeme u dodiru s gumenom ili plastičnom tvari.

Utikač

Utikač redovito brišite suhom krpom. (Vlaga i prašina mogu izazvati požar ili strujni udar.)

Ne prikazujte nepokretnu sliku dulje vrijeme

Slika bi zbog toga mogla ostati na plazma zaslonu ("zadržavanje slike").

To se ne smatra kvarom i nije pokriveno jamstvom.

Tipične nepokretne slike

●Broj programa i drugi logotipi
● Slika koja se prikazuje u proporcijama 4:3
Videoigra

Da bi se spriječilo zadržavanje slike, kontrast se nakon nekoliko minuta automatski ublažava ako se ne pošalje nikakav signal i ne izvrši nikakva radnja. (42. str.)

■ Automatska funkcija stanja pripravnosti

- Ako na televizoru nema signala ili radnji 30 minuta, automatski prelazi u stanje pripravnosti.

■Držite televizor podalje od ovih vrsta opreme

• Elektronička oprema Osobito pazite da u blizinu televizora ne stavljate videoopremu (elektromagnetske smetnje mogu izobličavati sliku ili zvuk).
• Oprema sa senzorom za infracrvene signale Ovaj televizor emitira infracrvene zrake (što može utjecati na rad te opreme).

Oprema i dodaci

Standardna oprema

□ Daljinski upravljač ● N2QAYB000223

Provjerite imate li prikazanu priručnu opremu i article

□ Baterije za daljinski upravljač

R6 (UM3)

□ Steznik → 8. str.

□ Napajački kabel → 11. str.

□ Upute za rad Krpa za čišćenje Stalak

□ → 7. str.

- Ovaj je proizvod sastavljen od dijelova koji bi mogli biti opasni (na primjer, plastičnih vrećica) jer ih mala djeca mogu slučajno udahnuti ili progutati. Te dijelove držite izvan dohvata male djece.

Dodatna oprema

Zidni nosač

(okomiti)

Tijekom postavljanja provjerite jesu li svi vijci čvrsto zategnuti.

- Ako se tijekom sastavljanja ne posveti dovoljna pozornost zatezanju vijaka, stalak neće biti dovoljno čvrst potporanj za televizor, pa bi uređaj mogao pasti, oštetiti se ili nekoga ozlijediti.

Pobrinite se da televizor ne padne.

- Ako se televizor gurne ili se dijete uspne na stalak dok se na njemu nalazi televizor, uređaj bi mogao pasti i nekoga ozlijediti.

Za postavljanje i premještanje televizora potrebno je najmanje dvoje ljudi.

Osoba koja ga sama postavlja ili uklanja mogla bi ga ispustiti i ozlijediti se.

Ⓐ Vijak za sastavljanje (4) (srebrno)

● XYN5+F18FN

1. primjer Povezivanje antene

2. primjer Povezivanje DVD snimača / videorekordera

Samo TV TV i DVD snimač ili videorekorder

Poledina televizora AC 220-240 V 50 / 60 Hz Antena Napajački kabel (isporučuje se) RF kabel AV/2AV COVIRONMENT AUDIO V R S Y T1 T2 AV/OX OUT AV/2AV HDMI HDMI 1 HDMI

Poledina televizora AC 220-240 V 50 / 60 Hz Napajački kabel (isporučuje se) Antena SCART kabel (potpuno ožičen) DVD snimač ili videorekorder RF OUT RF IN RF kabel

Napomena

● Povežite s ulazima AV1 / AV2 ako DVD snimač / videorekorder podržava Q-Link (33. str.).
- Opremu kompatibilnu s HDMI-jem moguće je povezati putem HDMI terminala (HDMI1 / HDMI2) pomoću HDMI kabela (38. str.).
● Q-Link veza → 32. str.
● VIERA Link veza → 32. str.
● Pročitajte i priručnik za dodatnu opremu.

3. primjer

Povezivanje DVD snimača / videorekordera i kabelskog prijamnika

TV, DVD snimač / videorekorder i kabelski prijamnik

Poleđina televizora

pocetak

Vodič za brzi

Osnovno povezivanje

Automatsko podešavanje

Automatski pronađite i pohranite TV programe.

Sada pomoću daljinskog upravljača možete uključiti televizor ili ga postaviti u stanje pripravnosti. (LED napajanja: uključeno)

Odaberite jezik

Odaberite zemlju

- Ovisno o odabranoj zemlji, možda ćete morati odabrati i regiju.

Početak Auto. Podešavanje

● Auto. Podešavanje započinje traženje i pohranu TV programa. Redoslijed programa ovisi o TV signalu, sustavu emitiranja i uvjetima prijema.

Ako je s televizorom povezan snimač kompatibilan s Q-Link, VIERA Link ili sličnom tehnologijom (32. str.), postavke programa, jezika i zemlje / regije automatski se preuzimaju na snimač.

- "Trgovina" i "Dom" ekvivalentni su značajkama "Dinamički", odnosno "Normalno" - "Izgled ekrana" u izborniku "Meni slike" (22. str.)

Automatsko podešavanje sada je dovršeno, a televizor spreman za upotrebu.

Da biste uređivali programe → "Uređivanje programa" (24. str.)

Mnogim značajkama koje su dostupne na ovom TV-u moguće je pristupiti putem zaslonskog izbornika.

■Kako koristiti daljinski upravljač

Otvaranje glavnog izbornika

Pomicanje pokazivača / odabir izbornika

Pomicanje pokazivača / ugađanje razina / odabir između nekoliko mogućnosti

Pristupanje izborniku / pohrana postavki nakon ugađanja ili aktiviranja mogućnosti

Povratak na prethodni izbornik

Izlaz iz sustava izbornika i povratak na normalni zaslon za gledanje

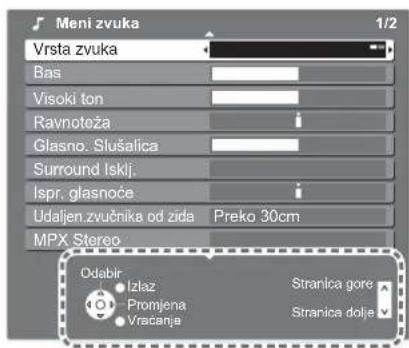

■Okvir s uputama ZASLONSKA POMOĆ

(primjer: Meni zvuka)

Meni zvuka Vrsta zvuka Bas Visoki ton Ravnoteža Glasno. Slušalica Surround lsklj. Ispr. glasnoće Udaljen.zvučnika od zida Preko 30cm MPX Stereo Odabir Izlaz Promjena Vrasanja Stranica gore Stranica dolje

● Ako ugađanje nije uspjelo → "Auto. Podešavanje" (27. str.)
● Ako preuzimanje nije uspjelo → "Učitavanje" (23. str.)
Da biste vratili sve postavke na početne vrijednosti → "Tvorničke postavke" (29. str.)
- Ako ste televizor posljednji put isključili dok se nalazio u stanju pripravnosti, kad ga uključite pomoću prekidača za uključivanje / isključivanje napajanja, on će odmah prijeći u stanje pripravnosti.

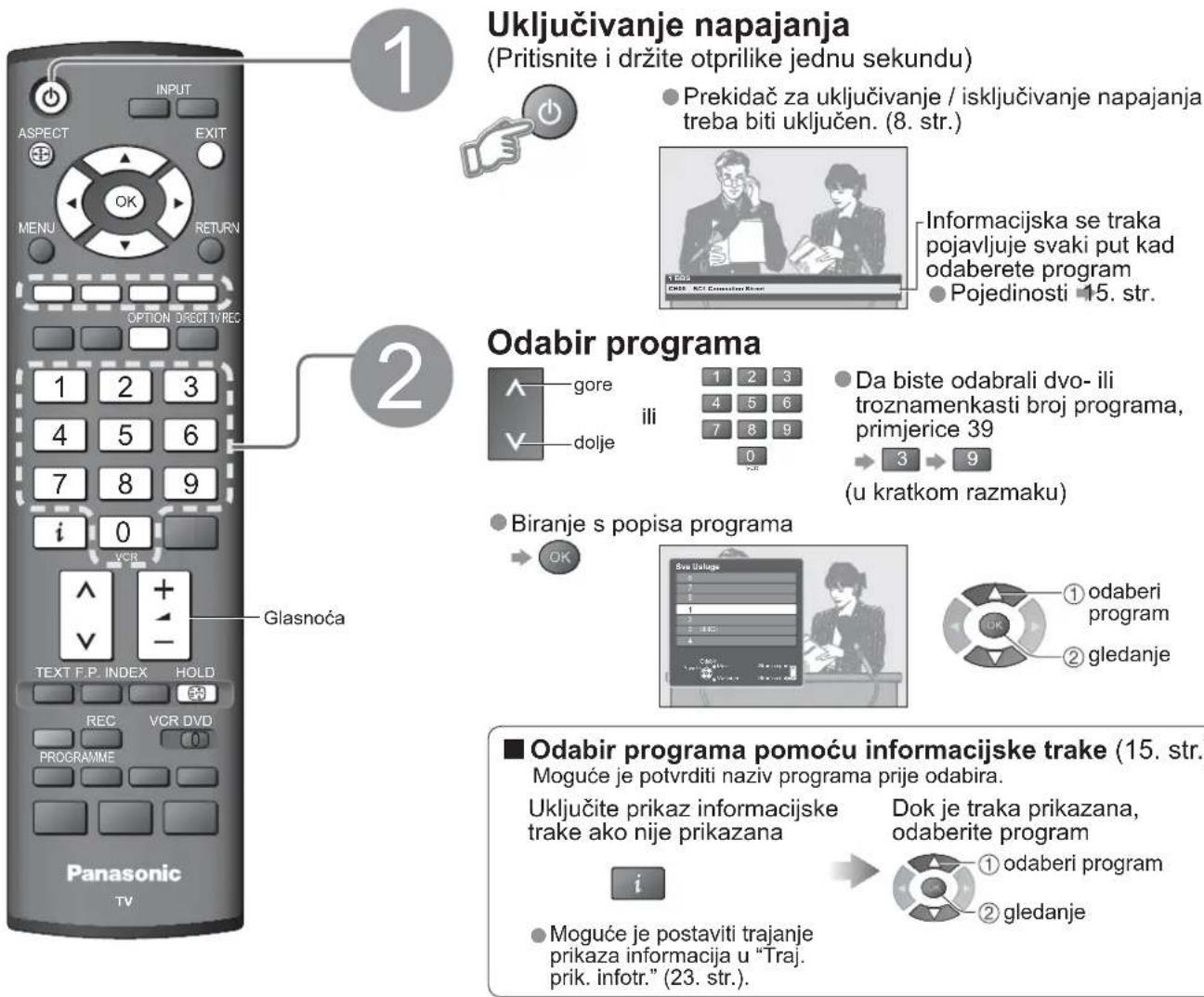

Gledanje televizije

Uključivanje napajanja (Pritisnite i držite otprilike jednu sekundu) Prekidač za uključivanje / isključivanje napajanja treba biti uključen. (8. str.) Informacijska se traka pojavljuje svaki put kad odaberete program Pojedinosti 15. str. Odabir programa gore ili Da biste odabrali dvo- ili troznamenkasti broj programa, primjerice 39 (u kratkom razmaku) Biranje s popisa programa Sve Udaje ① odaberi program ② gledanje Odabir programa pomoću informacijske trake (15. str. Moguće je potvrditi naziv programa prije odabira. Uključite prikaz informacijske trake ako nije prikazana Dok je traka prikazana, odaberite program ① odaberi program ② gledanje Moguće je postaviti trajanje prikaza informacija u "Traj. prik. infotr." (23. str.)

■ Ostale korisne funkcije

Hold	Zamrzavanje / odmrzavanje slike
Prikaz postavki koje je moguće odabratiza trenutni program	Trenutna provjera ili promjena stanja trenutnog programa	OPTIONDa biste promijenili-2-1odabir
	Znakovi teletekstaPostavlja jezik teleteksta→Meni podešenja (23. str.)	Ispr. glasnoćePrilagođava glasnoću individualnog programa ili izvora
	MPX→Meni zvuka (22. str.)
	Napomena● Postavke se mogu promijeniti i na popisu izbornika (22. i 23. str.).
Timer isklj.	Automatsko isključivanje televizora nakon fiksnog razdoblja
	Prikažite izbornikMENU	Odaberite “Postavljanje”② pristup① odabir
		Odaberite “Timer isklj.” i postavite vrijeme
		① odabir
		② pristup
		① odabir
		② pristup
		① odabir
		② pristup
		① odabir
		② pristup
		① odabir
		② pristup
		① odabir
		② pristap
		① odabir

■Ostale korisne funkcije

Prikaz informacijske trake	Prikaz informacijske trake ● Pojavljuje se i prilikom promjene programa
	[S1DGD]Sustav zvuka Sustav bojaDostupne značajke / Značenja poruka
	Zvuk je isključen | Dostupna je usluga Teletekst		Stereo, MonoAudio način rada1 - 90Preostalo vrijeme za Timer isklj.● Postavke na ▲14. str.
	● Da biste potvrdili naziv drugog ugođenog programa →		● Da biste postavili trajanje prikaza informacija→ "Traj. prik. infotr." (23. str.)
	● Da biste gledali program naveden u informacijskoj traci [STCD]		● Informacije o događaju odnose se na signal teleteksta.
	● Da biste sakrili → [STWD]
Promjena proporcija	Promjena proporcija Uživajte u slici optimalne veličine i proporcija. Prikaz popisa Odabir izgleda [3002] Dok je popis prikazan, odaberite način rada [2001] ① odabir		ASPECT Popis Odabir izgleda
	● Da biste promijenili način rada koristeći samo gumb ASPECT ASPECT [MOK] (Pritiščite dok ne dođete do željenog načina rada)
	Automatski	Odabrane su najbolje proporcije, a slika se širi da bi ispunila zaslon. Pojedinosti na ➔ 40. str.	16:9	Izravno prikazuje sliku u proporcijama "16:9" bez izobličenja (anamorfno).
	14:9	Prikazuje sliku u standardnim proporcijama "14:9" bez izobličenja.	Just	Prikazuje "4:3" sliku na cijelom zaslonu. Rastezanje je primjetno samo na lijevim i desnim rubovima.
	4:3	Prikazuje sliku u standardnim proporcijama "4:3" bez izobličenja.	4:3 Puni format	Prikazuje "4:3" sliku koja je vodoravno rastegnuta na veličinu zaslona.● Samo HD signal
	Zoom1	Prikazuje "16:9" (kinoprikaz) ili "4:3" sliku bez izobličenja.	Zoom2	Prikazuje "16:9" (anamorfinu) sliku (kinoprikaz) na cijelom zaslonu bez izobličenja.
	Zoom3	Prikazuje (anamorfinu) sliku u kino-proporcijama "2,35:1" na cijelom zaslonu bez izobličenja. Pri proporcijama "16:9" prikazuje sliku maksimalne veličine (uz blago uvećanje).
	Napomena ● Nije dostupno u načinu rada za teletekst. ● Proporcije je moguće zasebno memorirati za signale tipa SD (standardna definicija) i HD (visoka definicija).

Prikaz informacijske trake

Promjena proporcija

Napomena

Nije dostupno u načinu rada za teletekst.
- Proporcije je moguće zasebno memorirati za signale tipa SD (standardna definicija) i HD (visoka definicija).

Pregledavanje teleteksta

Možete uživati u emitiranju teleteksta, uključujući i vijesti, prognoze vremena i titlove, ako televizije nude tu uslugu.

Što je FLOF (FASTEXT) način rada?

U FLOF načinu rada četiri se teme različitih boja nalaze pri dnu zaslona. Da biste pristupili dodatnim informacijama o jednoj od ovih tema, pritisnite gumb odgovarajuće boje. Ta funkcija omogućuje brz pristup informacijama o prikazanim temama.

Što je TOP način rada? (u slučaju TOP emitiranja teksta)

TOP predstavlja značajno poboljšanje uobičajenog teletekstnog servisa, što rezultira lakšim pretraživanjem i učinkovitijim vodičem.

Dostupan je brz pregled podataka iz teleteksta
● Jednostavan odabir glavne teme korak-po-korak
● Informacije o statusu stranice pri dnu zaslona

Dostupna je stranica Dostupna je prethodna / sljedeća stranica

Za odabir između tematskih blokova

Za odabir sljedeće teme unutar tematskog (Nakon posljednje teme premješta se na slijedeći tematski blok.)

Što je način rada Pregled?

U načinu rada Pregled pri dnu zaslona nalaze se četiri broja stranica različitih boja. Svaki od tih brojeva moguće je promijeniti i pohraniti u memoriju televizora. ("Pohrana stranica koje često gledate", 17. str.)

■ Da biste promijenili način rada → "Teletekst" u Meni podešenja (23. str.)

1 Prebacivanje na teletekst TEXT Prikazuje kazalo (sadržaj varira ovisno o televiziji koja emitira program) Broj trenutne stranice Broj podstranice << 01 02 03 04 05 06 07 >> P100 17:51 28 Feb Datum / vrijeme TELETEXT INFORMATION Traka boja 2 Odabir stranice 1 2 3 4 5 6 7 8 9 0 ili gore dolje ili crveni zeleni žuti plavi (Prema traci boja) Kada je prikazana plava traka ■Da biste prilagodili kontrast → MENU (Pritisnite triput) → ■Za povratak na televiziju → TEXT

■Praktično korištenje teleteksta

HOLD	Zaustavljanje automatskog ažuriranja(Ako želite zadržati trenutnu stranicu bez ažuriranja)HOLD Da biste nastavili HOLD
INDEX	Povratak na glavnu stranicu kazalaINDEX
Pozivanje omiljene stranice	Prikaz pohranjene omiljene straniceF.P. Poziva stranicu pohranjenu u “plavom”.Tvornička je postavka 103”.
Prikaz u više prozora	Gledajte istodobno televiziju i teletekst u dva prozoraMENU (Pritisniti dvaput) Odaberite Slika i ključivanje i isključivanje teksta Operacije je moguće izvršavati samo na zaslonu Teletekst.
Pohrana stranica koje često gledate	Stranice koje često gledate pohranite u traku boja (Samo u načinu rada za pregled)Dok je stranica prikazana Odgovarajući gumb u boji pritisnite i držite Broj mijenja boju u bijelu.Da biste promijenili pohranjene stranice Unesite novi broj stranice Gumb u boji koju želite promijeniti 1 2 3 4 5 6 7 8 9 0 VGT OK pritisnite i držite
Prikaz podstranice	Prikaz podstranice (Samo kad se teletekst sastoji od više stranica) Pojavljuje se na vrhu stranice■Za prikaz određene podstranice T**** Broadcast Unesite četveroznamenkasti broj primjer: P6 0 0 6 0 Podstranice: Broj podstranica varira ovisno o televizijama koje emitiraju program (do 79 stranica).Pretraživanje može malo potrajati, a za to vrijeme možete gledati televiziju.
Gledajte televiziju dok čekate ažuriranje	Prikaz TV slike tijekom traženja stranice teletekstaTeletekst se automatski ažurira kada postanu dostupne nove informacije. 5](Ne možete promijeniti program.)Stranica s vijestima nudi funkciju naznačivanja dolaska najnovijih vijesti (“Najnovije vijesti”).

rikaz podstranice (Samo kad se teletekst sastoji od više stranica)

Za prikaz određene podstranice

rikaz TV slike tijekom traženja stranice teleteksta

Gledanje videokazeta i DVD-ova

Kada povežete vanjsku opremu (videorekordere, DVD opremu itd.), možete gledati ulazni signal.

Da biste saznali kako povezati dodatnu opremu →10. i 11. str.

Daljinskim upravljačem upravlja se nekim funkcijama Panasonicove vanjske opreme.

Uključite televizor ■ Kada opremu povezujete pomoću SCART kabela, kao u 2. ili 3. primjeru (10. i 11. str.) ► Automatski prima ulazne signale kada započne reprodukcija ● SCART (8. kontakt) terminal automatski prepoznaje ulazne signale. ● Ta je funkcija dostupna i kada opremu povezujete pomoću HDMI kabela (38. str.). ■ Ako se izvor ulaznog signala ne aktivira automatski ► Obavite Ⓧ ③ ● Ovisno o postavkama dodatne opreme Prikažite izbornik za odabir izvora ulaznog signala AV Odaberite izvor ulaznog signala povezan s opremom Odabir ulaza AV1 AV2/S AV3/S COMPONENT HDMI1 HDMI2 TV ② gledanje ① odabir ● Izvor ulaznog signala odabire se i pomoću gumba AV na daljinskom upravljaču ili prednjoj ploči televizora. Pritišćite taj gumb dok ne odaberete željeni izvor ulaznog signala. ● Svaki izvor ulaznog signala možete označiti ili preskočiti → "Natpisi unosa" (30. str.) 4 Pogled Prikazuje odabrani izvor ulaznog signala AV2

■ Za povratak na televiziju

Napomena

Ako je na vanjskoj opremi dostupna funkcija za podešavanje proporcija, postavite ih na "16:9".
- Podrobnije informacije potražite u pratećoj dokumentaciji dodatne opreme ili se obratite lokalnom prodavaču.

Panasonicovom opremom priključenom na televizor možete izravno upravljati pomoću daljinskog upravljača.

	Prekidač VCR / DVD* Odaberite VCR da biste upravljali Panasonicovim videorekorderom ili DVD opremom Odaberite DVD da biste upravljali Panasonicovom DVD opremom ili kućnim kinom
	Stanje pripravnosti Omogućuje prelazak u stanje pripravnosti i uključivanje
	Reprodukcija Pokretanje reprodukcije videokasete / DVD-a
	Zaustavljeno Prekidanje reprodukcije ili snimanja
	Premotavanje / Preskakanje / Pretraživanje Videorekorder: Premotavanje na početak, brzo pregledavanje snimke unatrag DVD: Prelazak na prethodni zapis ili naslov Pritisnite i ne otpuštajte za pretraživanje unatrag
	Ubrzana reprodukcija / Preskakanje / Pretraživanje Videorekorder: Ubrzana reprodukcija, brzo pregledavanje snimke unaprijed DVD: Prelazak na slijedeći zapis ili naslov Pritisnite i ne otpuštajte za pretraživanje prema naprijed
	Pauza Privremeno zaustavljanje / nastavak DVD: Pritisnite i ne otpuštajte za usporenu reprodukciju
	Program gore / dolje Odaberi program
	Snimanje Početak snimanja

*Postavljanje daljinskog upravljača za upravljanje Panasonicovim videorekorderima, DVD-ovima itd.

① Postavite prekidač VCR / DVD u odgovarajući položaj → VCR DVD
② Pritisnite i ne otpuštajte tijekom sljedećih radnji

Nakon promjene koda provjerite funkcionira li daljinski upravljač ispravno.
Nakon zamjene baterija kodovi će se vratiti na zadane vrijednosti.
● "DVD" se odnosi na DVD reproduktor, DVD snimače i kućno kino.
- Neke radnje možda neće biti izvedive na nekim modelima uređaja.

Kako koristiti funkcije izbornika

Razni izbornici omogućuju odabir postavki slike, zvuka i drugih funkcija.

(primjer: Meni slike)
(primjer: Meni slike)
(primjer: Meni slike)

■ Za povratak na televiziju u svakom trenutku EXIT

Da biste promijenili stranicu izbornika → ← gore ← dolje

■ Odabir odgovarajuće mogućnosti

Broj i položaji mogućnosti Ravnoteža boje 0 Promijenjeno

Da biste vratili zadane postavke samo za sliku
→ "Početne postvke" u izborniku Meni slike (22. str.)
Da biste vratili zadane postavke samo za zvuk
"Početne postvke" u izborniku Meni zvuka (22. str.)
Da biste vratili zadane vrijednosti svih postavki
→ "Tvorničke postavke" u izborniku Meni podešenja (29. str.)

Za neke stavke možete unositi proizvoljne nazive ili brojeve.

Korisnički unos Naziv A B C D E F G H J K L V N O P Q R S T U V W X Y Z C D E S Y Z Z 1 # a b c d e f g h i x y z o p q r s t U V W X Y Z C D E 6 y Z Z 2 1 0 1 2 3 4 5 6 7 8 9 . * _

Upišite znakove

Pohranite
RETURN

Pregled

(za sliku, kvalitetu zvuka itd.)

Kako koristiti funkcije izbornika

Napredne mogućnosti

Kako koristiti funkcije izbornika

■Popis izbornika

Izbornik	Stavka Podeš	avanje / Konfiguriranje (mogućnosti)
VIERA Link	Pause Live TV	Omogućuje upravljanje priključenim uređajima pomoću funkcije VIERA Link i jednostavno snimanje, reprodukciju itd. (35. - 37. str.)● Izborniku VIERA Link možete pristupiti i izravno pomoću gumba VIERA Link na daljinskom upravljaču.
	Direct TV Rec
	VIERA Link Kontrola
	Zvučnike odabir
Slika	Izgled ekrana	Osnovni način prikaza slike (Dinamički / Normalno / Filmsko / Eko) Dinamički: Nudi bolji kontrast i oštrinu slike u jako osvijetljenim prostorijamaNormalno: Preporučujemo za gledanje uz uobičajeno ambijentalno osvjetljenjeFilmsko : Za gledanje filmova u zamračenoj prostoriji, što rezultira slikom usporedivom s onom u kinuEko : Automatski podešava postavke slike ovisno o intenzitetu ambijentalnog osvjetljenja● Podesite za svaki ulazni signal
	Kontrast, Svjetlost, Boja, Oštrina	Omogućuje povećavanje ili smanjivanje intenziteta navedenih obilježja slike prema vlastitom ukusu
	Nijansiranje	Kada je na televizor priključen izvor NTSC signala, nijansu slike možete prilagoditi vlastitom ukusu● Samo za prijam NTSC signala
	Ravnoteža boje	Omogućuje podešavanje topline boja slike (Hladan / Normalno / Toplo)
	Upravljanje bojama	Automatski obogaćuje sliku življim bojama (Isklj. / Uklj.)
	Reduk. smetnji	Ublažavanje šuma slikeAutomatski ublažava neželjeni šum slike i šum treperenja na dijelovima slike koji imaju obris (Isklj. / Minimalno / Šrednje / Maksimalno)
	3D-COMB	Katkad se tijekom gledanja nepokretnih ili usporenih prizora mogu primijetiti raznobojne točkiceNamjestite na “Uklj.” da biste prikazali oštrije i preciznije boje (Isklj. / Uklj.)● Samo za PAL ili NTSC signal● Ne vrijedi za RGB, S-Video, komponentni i HDMI signal
	Početne postvke	Pritisnite gumb OK da biste vratili zadane postavke trenutnog načina prikaza slike
Zvuk	Vrsta zvuka	Osnovni način reprodukcije zvuka (Muzika / Govor)
	Bas	Omogućuje naglašavanje ili ublažavanje nižih, dubljih zvukova
	Visoki ton	Omogućuje naglašavanje ili ublažavanje oštrijih, viših zvukova
	Ravnoteža	Omogućuje ugađanje glasnoće desnog i lijevog zvučnika
	Glasno. Slušalica	Omogućuje ugađanje glasnoće slušalica
	Surround	Postavke Surround zvuka (Isklj. / Uklj.)Nudi sklop za poboljšavanje dinamike koji simulira poboljšane prostorne efekte● Surround zvuk možete isključiti pomoću gumba “Surround” na daljinskom upravljaču (9. str.).
	Ispr. glasnoće	Omogućuje ugađanje glasnoće pojedinačnih programa ili izvora ulaznog signala
	Udaljen.zvučnika od zida	Omogućuje ugađanje niskofrekvencijskih zvukova (Preko 30cm / Do 30 cm)● Ako je razmak između stražnje strane televizora i zida veći od 30 cm, preporučujemo postavku “Preko 30cm”.● Ako je razmak između stražnje strane televizora i zida manji od 30 cm, preporučujemo postavku “Do 30 cm”.
	MPX	Omogućuje odabir stereo ili mono zvuka (Mono / Stereo)● Uobičajeno: Stereo● Prijam stereo signala nije moguć: Mono● M1 / M2: Dostupno kada se prenosi mono signal
	HDMI1 ulaz	Odaberite u skladu s ulaznim signalom (Automatski / Digitalno / Analogno) (40. str.)Automatski : Automatsko otkrivanje digitalnog ili analognog izvora zvukaDigitalno : Veza pomoću HDMI kabelaAnalogno : Veza pomoću HDMI-DVI adapterskog kabela● Samo za izvore HDMI signala● HDMI2 terminali namijenjeni su samo za digitalni signal● Nema dostupne postavke za HDMI2
	Početne postvke	Pritisnite gumb OK da biste vratili zadane postavke trenutačnog načina reprodukcije zvuka

■Popis izbornika

Izbornik	Stavka Podešavanje / Konfiguriranje (mogućnosti)
Postavljanje	Sustav AV boja
	Uredi popis usluga
	Postavke veze	VIERA Link
		Q-Link
		Izlaz AV1 / AV2
		Veza isključena
		Veza uključena
		Učitavanje
	Dječja Blokada
	Ugađanje	Auto.Podešavanje
		Ručno Ugađanje
	Timer isklj.
	OSD Jezik
	Teletekst
	Znakovi teleteksta
	Tvorničke postavke
	Štedljivi način rada
	Bočna ploča
	Overscan Slike
	Natpisi unosa
	Traj. prik.infotr.
	Brzina osvježavanja
	Softverska licenca
	Podaci o sustavu

• Možete odabrati samo dostupne stavke.

(za silku, kvalitetu zvuka itd.)

- Kako korstiti funkcie izbornika

Naprende mogucnosti

Uređivanje programa

Možete uređivati programe ili preskočiti neželjene.

1 Prikažite izbornik MENU 2 Odaberite "Postavljanje" VIERA Glavni meni VIERA Link Slika Zvuk Postavljanje 3 Odaberite "Uredi popis usluga" Meni podešenja 1/2 Uredi popis usluga Pristup Postavke veze Dječja Blokada Ugadanje Timer isklj. Isklj. OSD Jezik Teletekst TOP Znakovi teleteksta Zapadni Tvorničke postavke 4 Postavi ■ Za povratak na televiziju EXIT

Možete promijeniti naziv programa i broj kanala.

- Ako je videorekorder povezan s televizorom samo pomoću antenskog kabela, uredite "VCR".

■Promjena naziva prikazanog kada odaberete program

■Promjena položaja programa

Ugađanje programa

Možete ponovo ugoditi sve televizijske programe nakon selidbe ili potražiti nove programe koji su se možda počeli nedavno emitirati.

1 Prikažite izbornik MENU 2 Odaberite "Postavljanje" VIERA Glavni meni VIERA Link Slika Zvuk Postavljanje 3 Odaberite "Ugađanje" Menl podešanja 1/2 Uredi popis usluga Postavke veze Dječja Blokada Ugađanje Pristup Timer isklj. Isklj. OSD Jezik Teletekst TOP Znakovi teleteksta Zapadni Tvorničke postavke 4 Odaberite odgovarajuću funkciju Ugađanje Auto. Podešavanje p Ručno Ugađanje Pristup 5 Postavi ■ Za povratak na televiziju EXIT

Automatsko namještanje svih programa

Auto. Podešavanje

Ručno podešavanje programa

Ručno Ugađanje

Omogućuje automatsko ponovno ugađanje svih programa dostupnih u određenoj regiji.

● Ako je za funkciju Dječja Blokada postavljen PIN (28. str.), morate ga unijeti.

Vraćanje izvornih postavki Tvorničke postavke ① Pročitajte poruku, a zatim potvrdite odabir Tvorničke postavke Svi programi biti će izbrisani Jeste li sigurni? Jeste li sigurni? Potvrditi Izlaz Vraćanje ② Slijedite upute iz poruke "Auto. Podešavanje" automatski će se pokrenuti kada sljedeći put uključite prekidač za uključivanje / isključivanje napajanja. (12. str.) ■Da biste ponovo ugodili samo televizijske programe, npr. nakon selidbe "Auto. Podešavanje" (27. str.)

Natpisi ulaza

Radi lakšeg prepoznavanja i odabira izvora ulaznog signala možete označiti svaki ulazni terminal, a možete i preskočiti terminal na koji nije priključena nikakva oprema.

Da biste odabrali izvor ulaznog signala → 18. str.

2

3

4

②postavljanje ①odabir

Natpisi koje postavite prikazivat će se na izborniku "Odabir ulaza" (18. str.) ili na informacijskoj traci.

- Ako je odabrana postavka "Preskoči", ne možete odabrati izvor signala.

Korisnički unos

Svakom ulaznom signalu možete dodijeliti proizvoljan naziv.

Odaberite "Korisnički unos"

① odabir

② pristup

Upišite znakove

) odabir

② postavljanje

Korlsnički unos Naziv A B C D E F G H I J K L M N O P Q R S T U V W X Y Z C G B E S S Y Z 2 2 1 # # a b c d e f g n i j k l m n o p q r s t U V W X Y z G G B E S S Y Z 2 2 ( ) + 0 1 2 3 4 5 6 7 8 9 * -

(maksimalno: deset znakova)

Pohranite

RETURN

Funkcije veza

(Q-Link VIERA Link)

• "DATA LOGIC" (zaštitni znak tvrtke Metz Corporation) • "Megalogic" (zaštitni znak tvrtke Grundig Corporation)

- "Easy Link" (zaštitni znak tvrtke Philips Corporation) • "SMARTLINK" (zaštitni znak tvrtke Sony Corporation)

Funkcije veza (Q-Link VIERA Link)

→ Nakon povezivanja uključite opremu i zatim uključite TV.

Postavite način unosa na HDMI1 ili HDMI2 (18. str.) i provjerite prikazuje li se slika na odgovarajuć način.

Ovo je postavljanje potrebno izvršiti svaki put kada se pojave sljedeći uvjeti:

• prvi put
• pri dodavanju ili ponovnom povezivanju opreme
  • pri promjeni postavljanja

■Dostupne značajke

Jednostavna reprodukcija	Automatsko prebacivanje unosa - Pri upravljanju povezanom opremom, način unosa automatski se prebacuje. Po prestanku upravljanja vraća se način unosa.
Veza uključena	Postavite Veza uključena na “Postavi” u izborniku Meni podešenja da biste koristili tu funkciju→“Veza uključena” (23. str.)Kada započne reprodukcija na povezanoj opremi ili se aktivira izravni meni navigacije / funkcije, TV se automatski uključuje. (Samo kada je televizor u stanju pripravnosti.)
Veza isključena	Postavite Veza isključena na “Postavi” u izborniku Meni podešenja da biste koristili tu funkciju→“Veza isključena” (23. str.)Kada je TV u stanju pripravnosti, povezana oprema također automatski prelazi u stanje pripravnosti.● Ova će funkcija raditi čak i ako TV automatski prijeđe u stanje pripravnosti putem funkcije Timer isklj. ili automatske funkcije stanja pripravnosti.

■ Dostupne značajke (Putem VIERA Link izbornik)

Pauziraj TV program uživo HDAVI Control 3 i snimač s HDD-om Pause Live TV Možete pauzirati TV program uživo i nastaviti kasnije. ● Ova je funkcija dostupna na DIGA snimaču s HDD-om i funkcijom "HDAVI Control 3". ● Povežite DIGA snimač s HDMI i SCART kablovima da biste koristili ovu funkciju. ● Ako ne možete upravljati, provjerite postavke i opremu ➔ "Pripremne radnje" (34. str.) Pristup TV programu uživo i privremeno zaustavljanje programa ① Prikažite "VIERA Link izbornik" ② Odaberite "Pause Live TV" i privremeno zaustavite VIERA Link izbornik Pause Live TV Pristup Direct TV Rec Start VIERA Link Kontrola Snimač Zvučnike odabir Kućno kino ① odabir ● TV program uživo snima se na HDD od točke na kojem je privremeno zaustavljen. ■ Da biste nastavili (prekinuli privremeno zaustavljanje) Odaberite "Pause Live TV" i pristupite ● Da biste doznali više o upravljanju nakon pauze, pročitajte priručnik za opremu. ■ Povratak na TV uživo (otkazivanje privremenog zaustavljanja ili nastavljene reprodukcije) → TV (promjena načina unosa) ● Ako otkažete privremeno zaustavljanje ili nastavljenu reprodukciju, snimljeni se program briše s HDD-a. Trenutno snimanje aktualnog programa na DIGA snimač. ● Ova je funkcija dostupna na DIGA snimaču s HDD-om i funkcijom "HDAVI Control 3". ● Povežite DIGA snimač s HDMI i SCART kablovima da biste koristili ovu funkciju. ● Ako ne možete upravljati, provjerite postavke i opremu ➔ "Pripremne radnje" (34, str.) ● Kada snimač snima s vlastitog tunera, možete promijeniti program ili isključiti televizor. ● Kada snimač snima s tunera televizora, ne možete mijenjati programe. ● Isključivanjem televizora prekinut ćete snimanje ako snimate s AV izvora priključenog na televizor. ① Prikažite "VIERA Link izbornik" ② Odaberite "Direct TV Rec" i počnite sa snimanjem VIERA Link izbornik Pause Live TV Direct TV Rec Start VIERA Link Kontrola Snimač Zvučnike odabir Kućno kino ① odabir ● Također možete izravno započeti snimanje ➔ DIRECT TV REC ■ Da biste prekinuli snimanje Odaberite "Zaustavljeno" u "Direct TV Rec" i pristupite VIERA Link izbornik Pause Live TV Direct TV Rec Zaustavljeno VIERA Link Kontrola Snimač Zvučnike odabir Kućno kino ① odabir ② zaustavljanje

Funkcije veza

(Q-Link VIERA Link)

■ Dostupne značajke (Putem VIERA Link izbornik)

Upravljajte izbornikom povezane opreme putem VIERA daljinskog upravljača (HDAVI Control 2) (HDAVI Control 3)

VIERA Link Kontrola

Možete upravljati nekim funkcijama povezane opreme pomoću ovog daljinskog upravljača za TV (pokažite daljinskim upravljačem prema primatelju signala na TV-u).

• Ova je funkcija dostupna s opremom koja ima funkciju "HDAVI Control 2" ili "HDAVI Control 3".
  Ako ne možete upravljati, provjerite postavke i opremu→“Pripremne radnje” (34. str.)

"Kućno kino" obuhvaća sustave za reprodukciju i snimanje te pojačalo.

VIERA Link Izbornik Pause Live TV Direct TV Rac Slad VIERA Link Kontrola Snimač Zvučnike odabir Kucno king

Snimač / Reproduktor / Kućno kino / Videokamera

Prikazana je vrsta povezane opreme. Odaberite vrstu opreme i pristup.

① odabir ② pristup

Izbornik dostupnih uređaja

(Način unosa automatski se mijenja)

■ Ako pristupite opremi koja nije valjana

Možete upravljati zvučnikom kina pomoću daljinskog upravljača za TV (pokažite daljinskim upravljačem prema primatelju signala na TV-u).

• Ova je funkcija dostupna s pojačalom ili sustavom za reprodukciju koji ima funkciju "HDAVI Control".
• Ako ne možete upravljati, provjerite postavke i opremu → "Pripremne radnje" (34. str.)

Pristup glasnoći zvučnika i upravljanje njome

■ Kućno kino

Pojačalo ili sustav za reprodukciju automatski se uključuju ako je kućno kino u stanju pripravnosti, a zvuk dolazi iz zvučnika sustava povezanih s opremom.

● Povećavanje / smanjivanje glasnoće →
• Isključivanje zvuka

Zvuk TV zvučnika je isključen.

Kada je oprema isključena, zvučnici TV-a su aktivni.

TV

Tekst prikazan na zaslonu upućuje kako je značajka Automatske proporcije odredila koji omjer koristiti:

“SIROK” se pojavljuje u gornjem lijevom uglu zaslona ako je otkriven signal za identifikaciju širokog zaslona (WSS) ili ako je otkriven signal putem SCART ili HDMI terminala. Značajka Automatske proporcije prebacuje na odgovarajući omjer širokog zaslona 16:9 ili 14:9. Ova funkcija radi uz bilo koje proporcije. “Automatski” se pojavljuje u gornjem lijevom uglu zaslona ako su otkrivene crne pruge iznad i ispod slike. Značajka Automatske proporcije odabire najbolji omjer i proširuje sliku da bi ispunila zaslon.

• Omjer varira ovisno o programu itd. Ako je omjer veći od standardnih "16:9", na vrhu i na dnu zaslona mogu se pojaviti crni prstenovi.
• Ako veličina zaslona izgleda neobično kada program snimljen na širokom zaslonu reproducirate na videorekorderu, prilagodite podešavanje čitanja videovrpce. (Pogledajte priručnik za videorekorder.)

HDMI veza

HDMI (high-definition multimedia interface – multimedijsko sučelje visoke definicije) omogućuje vam uživanje u digitalnim slikama visoke definicije i zvuku visoke kvalitete povezivanjem TV-a s opremom.

Đodatne informacije o vezama potražite u odjeljku "Vanjska oprema" (38. str.).

Napomena

HDMI je prvo potpuno svjetsko digitalno korisničko sučelje koje je usklađeno sa standardom nekomprimiranja.
- Ako vanjska oprema ima samo DVI izlaz, povežite je s HDMI1 terminalom pomoću DVI-HDMI adapterskog kabela (*2).
Kada koristite DVI-HDMI adapterski kabel, povežite audiokabel s ulaznim audioterminalom (HDMI1: koristite terminale COMPONENT-AUDIO).
- Audiopostavke moguće je definirati na zaslonu izbornika "HDMI1 ulaz". (22. str.)
- Primjenjive frekvencije uzorkovanja audiosignala (2ch L.PCM): 48 kHz, 44,1 kHz, 32 kHz
● HDMI2 terminali namijenjeni su samo za digitalni audiosignal.
Nije predviđeno za upotrebu s PC-jem.
- Ako je na povezanoj opremi dostupna funkcija za podešavanje proporcija, postavite proporcije na "16:9".
- Ovi HDMI priključci su "vrste A".
- Ovi HDMI priključci kompatibilni su s HDCP zaštitom autorskih prava (High-Bandwidth Digital Content Protection – Zaštita digitalnih sadržaja preuzetih širokopojasnim vezama).
- Opremu bez digitalnog izlaznog terminala moguće je povezati s ulaznim terminalom "COMPONENT", "S-VIDEO", ili "VIDEO" za primanje analognih signala.
- HDMI ulazni terminal moguće je koristiti samo sa sljedećim slikama signala:
480i, 480p, 576i, 576p, 720p, 1080i i 1080p. Uskladite izlazne signale digitalne opreme.
- Detalje o primjenjivim HDMI signalima potražite na 41. str.

(*1): Na opremi kompatibilnoj s HDMI-jem prikazan je HDMI logotip.

Ulaz kromatskog signala Ulaz osvjetljenja Uzemljenje kromatskog signala Uzemljenje osvjetljenja

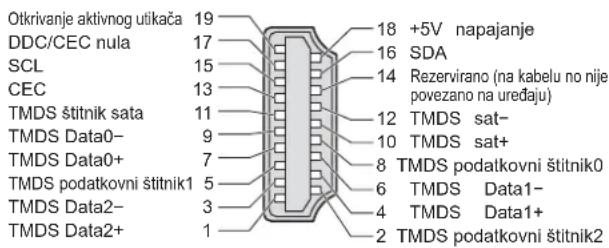

■ HDMI terminal

Otkrivanje aktivnog utikača 19 DDC/CEC nula 17 SCL 15 CEC 13 TMDS štitnik sata 11 TMDS Data0- 9 TMDS Data0+ 7 TMDS podatkovni štitnik1 5 TMDS Data2- 3 TMDS Data2+ 1 18 +5V napajanje 16 SDA 14 Rezervirano (na kabelu no nije povezano na uređaju) 12 TMDS sat- 10 TMDS sat+ 8 TMDS podatkovni štitnik0 6 TMDS Data1- 4 TMDS Data1+ 2 TMDS podatkovni štitnik2

Ulazni signal koji je moguće prikazati

COMPONENT (Y, PB, PR), HDMI
* Oznaka: Primjenjivi ulazni signal

Naziv signala	COMPONENT	HDMI
525 (480) / 60i	*	*
525 (480) / 60p	*	*
625 (576) / 50i	*	*
625 (576) / 50p	*	*
750 (720) / 60p	*	*
750 (720) / 50p	*	*
1.125 (1.080) / 60i	*	*
1.125 (1.080) / 50i	*	*
1.125 (1.080) / 60p		*
1.125 (1.080) / 50p		*
1.125 (1.080) / 24p		*

Napomena

• Signali osim gore navedenih možda se neće prikazivati na odgovarajuć način.
  Gore navedeni signali reformatiraju se radi optimalnog prikaza na vašem zaslonu.

Najčešća pitanja

Prije no što zatražite servis ili pomoć, slijedite ove jednostavne vodiče da biste riješili problem. Ako se problem i dalje pojavljuje, obratite se lokalnom prodavaču Panasonicovih proizvoda za pomoć.

Bijele točke ili sjenovite slike (šum)

● Provjerite položaj i smjer antene i vezu s antenom.

Nema ni slike ni zvuka

• Je li TV u "AV načinu"?
• Je li napajački kabel uključen u utičnicu naponske mreže?
• Je li TV uključen?
  ● Provjerite Meni slike (22. str.) i glasnoću.
  ● Provjerite jesu li svi potrebni SCART kabeli i veze čvrsto spojeni.

Automatske proporcije

● Automatske proporcije namijenjene su tome da biste svoj ekran ispunili u najboljem mogućem omjeru. Dodatne informacije o korisničkom upravljanju potražite na 40. str.

S-Video / crno-bijela slika

- Pomoću gumba AV potvrdite da ste odabrali S-Video odnosno AV2/S (18. str.).

Zaslonske poruke - I.e. EC/AV1

- Možete ih jednostavno očistiti.→ Ponovno pritisnite da biste ih iznova prikazali.

Pojavljuje se poruka o pogrešci

● Slijedite upute iz poruke.
- Ako se problem nastavi pojavljivati, obratite se ovlaštenom servisnom centru.

Trajno osvijetljene točke na zaslonu

- Zbog procesa proizvodnje ove tehnologije mogu se pojaviti trajno osvijetljeni ili neosvijetljeni pikseli. To nije neispravnost.

Kontrast je smanjen

Manji kontrast traje nekoliko minuta u sljedećim uvjetima bez djelovanja korisnika:

• nema signala u AV načinu
• odabran je zaključani program
• odabran je program koji nije valjan
- prikazani izbornik

Problem Akcije
Zaslon	Kaotična slika, šumovi	Postavite “P-NR” u izborniku Meni slike (da biste uklonili šum). (22. str.)Provjerite obližnje električne uređaje (automobil, motor, fluorescentnu svjetiljku).
	Nije moguće prikazati nikakvu sliku	Je li postavka “Boja” ili “Kontrast” u izborniku Meni slike postavljena na minimum? (22. str.)Provjerite Sustav boja. (27. str.)
	Mutna ili izobličena slika (nema zvuka ili je zvuk tih)	Vratite program. (27. str.)
	Prikazana je neobična slika	Isključite TV pomoću prekidača za uključivanje / isključivanje napajanja, a zatim ga ponovno uključite.
Zvuk	Nema zvuka	Je li “Isključivanje zvuka” aktivno? (9. str.)Je li glasnoća postavljena na minimum?
	Razina zvuka je niska ili je zvuk distorziran	Možda je smanjena kvaliteta primanja signala.Postavite “MPX” (22. str.) u izborniku Meni zvuka na “Mono”.
	Čuje se zvuk vrtnje	Zvuk stvara ugrađeni rashladni ventilator (nije znak neispravnosti).

Najčešća pitanja

Problem		Akcije
HDMI	Zvuk je neobičan	Postavite postavku zvuka povezane opreme na “2ch L.PCM”.Provjerite postavku “HDMI1 ulaz” u izborniku Meni zvuka.(22. str.)Ako postoji problem s digitalnom zvučnom vezom, odaberiteanalognu zvučnu vezu. (40. str.)
	Slike s vanjskeopreme neobične sukada je opremapovezana putem HDMI-ja	Je li HDMI kabel ispravno povezan? (38. str.)Isključite TV i opremu, a zatim ih ponovno uključite.Provjerite ulazni signal opreme. (41. str.)Koristite opremu kompatibilnu sa standardomEIA/CEA-861/861B.
Ostalo	TV prelazi u“stanje pripravnosti”	Aktivira se funkcijaTimer isklj.TV ulazi u “stanje pripravnosti” otprilike 30 minuta nakonzavršetka emitiranja programa.
	Daljinski upravljačne radi	Jesu li baterije ispravno instalirane? (6. str.)Je li TV uključen?

Specifikacije

			TH-42PY8PA TH-46PY8PA
Izvor napajanja			AC 220-240 V, 50 / 60 Hz
Potrošnja struje	Prosječna upotreba 385 W		W 470 W
	Stanje pripravnosti 0,4 W
Zaslon	Proporcije		16:9
	Vidljiva veličina zaslona		106 cm (dijagonalno)922 mm (Š) × 518 mm (V)	117 cm (dijagonalno)1.019 mm (Š) × 573 mm (V)
	Broj piksela		2.073.600 (1.920 (Š) × 1.080 (V)) [5.760 × 1.080 točaka]
Zvuk	Zvučnik		160 mm × 42 mm × 2 pcs, 8 Ω
	Audio izlaz		20 W (10 W + 10 W), 10% THD
	Slušalice		M3 (3,5 mm) stereo mini utičnica × 1
Sustavi za primanje / Naziv frekvencije			PAL B, G, H, I, SECAM B, G, SECAM L / L'VHF E2 - E12 VHF H1 - H2 (ITALIJA)VHF A - H (ITALIJA) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hiperfrekvencija)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Reprodukcija NTSC vrpce na nekim PAL videorekorderima (VCR)M.NTSC Reprodukcija sa M.NTSC videorekordera (VCR)NTSC (samo AV unos) Reprodukcija s NTSC videorekordera (VCR)
Antena – stražnja			VHF / UHF
Uvjeti rada			Temperatura : 0 °C - 35 °CVlažnost : 20 % - 80 % RH (nema kondenzacije)
Terminali za povezivanje	AV1 (SCART terminal)		terminal s 21. kontaktom (Audio/Video ulaz, Audio/Video izlaz, RGB ulaz, Q-Link)
	AV2 (SCART terminal)		terminal s 21. kontaktom (Audio/Video ulaz, Audio/Video izlaz, RGB ulaz, S-Video ulaz, Q-Link)
	AV3	VIDEO	RCA PIN vrsta × 1	1,0 V[p-p] (75Ω)
		S-VIDEO	Mini DIN 4-pin	Y:1,0 V[p-p] (75Ω) C:0,286 V[p-p] (75Ω)
		AUDIO L - R	RCA PIN vrsta × 2	0,5 V[rms]
	COMPONENT	VIDEO	YPB, PR	1,0 V[p-p] (uključujući sinkronizaciju)±0,35 V[p-p]
		AUDIO L - R	RCA PIN vrsta × 2	0,5 V[rms]
	HDMI1 / 2		Priključci VRSTE A	● Ovaj TV podržava funkciju “HDAVI Control 3”.
	Izlaz	AUDIO L - R	RCA PIN vrsta × 2	0,5 V[rms] (visoki ukupni otpor)
Dimenzije ( Š × V × D )			1.048 mm × 727 mm × 327 mm (S postoljem)1.048 mm × 679 mm × 95 mm (Samo TV)	1.158 mm × 800 mm × 387 mm (S postoljem)1.158 mm × 747 mm × 95 mm (Samo TV)
Masa			32,0 kg Net (S postoljem)30,0 kg Net (Samo TV)	37,0 kg Net (S postoljem)35,0 kg Net (Samo TV)

Napomena

• Dizajn i specifikacije podložni su promjeni bez prethodne obavijesti. Prikazana je približna masa i dimenzije.
• Ova je oprema kompatibilna s dolje navedenim EMC standardima. EN55013, EN61000-3-2, EN61000-3-3, EN55020.
  Stalak: ST-42R4-WG / ST-50R4-WG (Potrebno sigurnosno odobrenje)

Informacije o odlaganju u drugim zemljama izvan Europske unije

Ovaj simbol je važeći samo u Europskoj uniji.

Ako želite odbaciti ovaj proizvod, molimo kontaktirati lokalne vlasti ili prodavatelja i pitati za ispravnu metodu odlaganja.

Licenca

HDMI, logotip HDMI -ja i High-Definition Multimedia Interface zaštitni su znaci ili registrirani zaštitni znaci tvrtke HDMI Licensing LLC.
HDAVI Control™ zaštitni je znak tvrtke Matsushita Electric Industrial Co., Ltd.

Kupčeva evidencija

Broj modela i serijski broj ovog proizvoda moguće je pronaći na stražnjoj ploči. Trebali biste zapisati serijski broj u za to predviđen prostor ispod ovog teksta i sačuvati ovu knjižicu i račun kao trajni dokaz kupnje radi lakšeg prepoznavanja proizvoda u slučaju krađe ili gubitka te za svrhe usluga vezanih uz jamstvo.
