KORISNIČKI PRIRUČNIK TH-46PY80PA PANASONIC

Prije uključivanja uređaja pročitajte ove upute i sačuvajte ih da biste ih i ubuduće mogli koristiti.

Slike prikazane u priručniku služe samo u ilustrativne svrhe.

Pretvorite vlastitu dnevnu sobu u kino!

Iskusite zadivljujuću razinu multimedijskog

Najčešća pitanja itd.

Tehnički podaci 42
Najčešća pitanja 45
Specifikacije 47
Licenca 48

Upozorenje

Rukovanje utikačem i napajačkim kabelom

• Umetnite utikač do kraja u utičnicu naponske mreže. (Ako je utikač labavo umetnut, mogao bi generirati toplinu i izazvati požar.)
  ● Provjerite možete li lako pristupiti utikaču za naponsku mrežu.
  ● Provjerite je li kontakt za uzemljenje čvrsto spojen da biste spriječili strujni udar.
• Uređaj konstrukcije CLASS I mora se spojiti s utičnicom naponske mreže putem zaštitnog spoja za uzemljenje.
  ● Ne dirajte utikač za naponsku mrežu mokrom rukom. (To može izazvati strujni udar.)
• Koristite samo napajački kabel koji ste dobili s televizorom. (U suprotnom može doći do požara ili strujnog udara.)
  Nemojte oštećivati napajački kabel. (To može izazvati požar ili strujni udar.)
• Ne premještajte televizor dok je napajački kabel povezan s utičnicom naponske mreže.
• Ne stavljajte na kabel teške predmete i ne postavljajte ga u blizinu predmeta visoke temperature.
  ● Nemojte izvrtati, pretjerano savijati niti rastezati kabel.
• Ne povlačite kabel. Pri odspajanju kabela od utičnice držite kućište utikača.
• Ne koristite oštećeni utikač ili utičnicu naponske mreže.

Primijetite li išta neuobičajeno, odmah izvucite utikač iz utičnice! AC 220-240 V 50 / 60 Hz

Izvor napajanja

Da biste spriječili oštećenja koja mogu dovesti do opasnosti od požara ili strujnog udara, ne izlažite uređaj kapanju ni polijevanju.
- Ne stavljajte posude s vodom (vaze s cvijećem, šalice, kozmetiku itd.) iznad televizora. (To se odnosi i na police iznad televizora itd.)

Ne izlažite uređaj izravnom sunčevu svjetlu ni drugim izvorima topline

- Izbjegavajte izlaganje televizora izravnom sunčevu svjetlu ili drugim izvorima topline. Da biste spriječili požar, nikada ne stavljajte nikakve svijeće ili otvoren plamen na televizor ili u njegovu blizinu.

Ne stavljajte strana tijela u televizor

- Pazite da nikakav objekt ne upadne u televizor putem ventilacijskih otvora (jer može doći do požara ili strujnog udara).

Ne stavljajte televizor na nagnute ili nestabilne površine

Ne dajte djeci da rukuju SD karticom

- Mala bi djeca mogla progutati SD karticu kao i bilo koji drugi mali predmet. SD karticu izvadite odmah nakon upotrebe.

Napomene

Oprez

■ Pri čišćenju televizora izvucite utikač iz utičnice naponske mreže

- Čišćenje televizora priključenog na naponsku mrežu može dovesti do strujnog udara.

Kada televizor ne planirate koristiti dulje vrijeme, isključite utikač iz utičnice naponske mreže

■ Ne blokirajte stražnje ventilacijske otvore

Zbog blokiranja ventilacije novinama, stolnjacima, zavjesama itd. može doći do pregrijavanja, požara ili strujnog udara.

Nakon toga iscijedite krpu i obrišite površinu. Na koncu obrišite površinu suhom krpom.

Oprez

• Pazite da ne izložite površine televizora deterdžentu.
  (Tekućina u televizoru može izazvati kvar.)

- Pazite da ne izložite površine repelentima za kukce, otapalima, razrjeđivaču ili nekoj drugoj agresivnoj tvari (to može oštetiti površinu ljuštenjem boje).

- Pazite da kućište ili stalak ne ostanu dulje vrijeme u dodiru s gumenom ili plastičnom tvari.

Utikač

Ne prikazujte nepokretnu sliku dulje vrijeme

Slika bi zbog toga mogla ostati na plazma zaslonu ("zadržavanje slike").

To se ne smatra kvarom i nije pokriveno jamstvom.

Tipične nepokretne slike

●Broj programa i drugi logotipi
● Slika koja se prikazuje u proporcijama 4:3
Videoigra
Računalna slika

Da bi se spriječilo zadržavanje slike, kontrast se nakon nekoliko minuta automatski ublažava ako se ne pošalje nikakav signal i ne izvrši nikakva radnja. (45. str.)

- Ovaj je proizvod sastavljen od dijelova koji bi mogli biti opasni (na primjer, plastičnih vrećica) jer ih mala djeca mogu slučajno udahnuti ili progutati. Te dijelove držite izvan dohvata male djece.

Dodatna oprema

Držač plazma- televizora

• TY-S42PZ80W (TH-42PY80PA)

• TY-S46PZ80W (TH-46PY80PA)

• TY-S50PZ80W (TH-50PY80PA)

Tijekom postavljanja provjerite jesu li svi vijci čvrsto zategnuti.

Ako se tijekom sastavljanja ne posveti dovoljna pozornost zatezanju vijaka, stalak neće biti dovoljno čvrst potporanj za televizor, pa bi uređaj mogao pasti, oštetiti se ili nekoga ozlijediti.

Pobrinite se da televizor ne padne.

Ako se televizor gurne ili se dijete uspne na stalak dok se na njemu nalazi televizor, uređaj bi mogao pasti i nekoga ozlijediti.

Za postavljanje i premještanje televizora potrebno je najmanje dvoje ljudi.

Osoba koja ga sama postavlja ili uklanja mogla bi ga ispustiti i ozlijediti se.

Ⓐ Vijak za sastavljanje (4) (srebrno)

●XYN5+F18FN

Prilagodite ploču na željeni kut

● Provjerite da postolje ne stoji iznad ruba podloge, čak i kada je televizor okrenut za puni kut okretanja.
- Ne stavljajte predmete ili ruke unutar raspona okretanja.

1. primjer Povezivanje antene

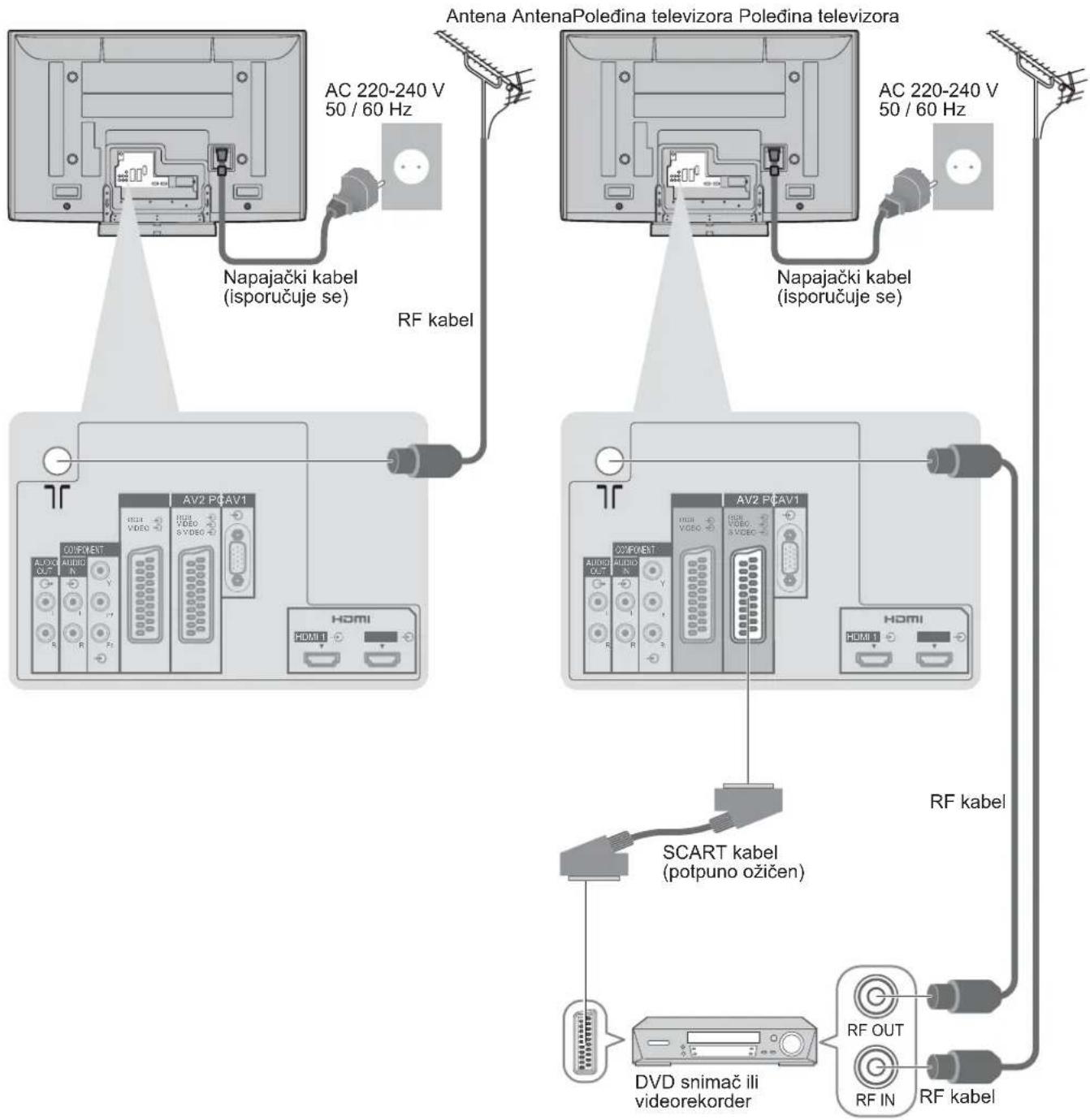

2. primjer Povezivanje DVD snimača / videorekordera

Samo TV

Antena Antena Poleđina televizora Poleđina televizora AC 220-240 V 50 / 60 Hz Napajački kabel (isporučuje se) RF kabel AC 220-240 V 50 / 60 Hz Napajački kabel (isporučuje se) AV2 PÇAV1 AV2 PÇAV1 AV2 PÇAV1 AV2 PÇAV1 AV2 PÇAV1 AV2 PÇAV1 AV2 PÇAV1 AV2 PÇAV1 AV2 PÇAV1 AV2 PÇAV1 AV2 PÇAV1 AV2 PÇAV1 AV2 PÇAV1 AV2 PÇAV1 AV2 PÇAV1 AV3 PÇAV1 AV3 PÇAV1 AV3 PÇAV1 AV3 PÇAV1 AV3 PÇAV1 AV3 PÇAV1 AV3 PÇAV1 AV3 PÇAV1 AV3 PÇAV1 AV3 PÇAV1 AV3 PÇAV1 AV3 PÇAV1 AV3 PÇAV1 AV3 PÇAV1 AV3 PCP AV1 AV3 PCP AV1 AV3 PCP AV1 AV3 PCP AV1 AV3 PCP AV1 AV3 PCP AV1 AV3 PCP AV1 AV3 PCP AV1 AV3 PCP AV1 AV3 PCP AV1 AV3 PCP AV1 AV3 PCP AV1 AV3 PCP AV1 AV3 PCP AV1 AV3 PCP AV1

TV i DVD snimač ili videorekorder

Napomena

Povežite s ulazima AV1 / AV2 ako DVD snimač / videorekorder podržava Q-Link (35. str.).
- Opremu kompatibilnu s HDMI-jem moguće je povezati putem HDMI terminala (HDMI1 / HDMI2 / HDMI3) pomoću HDMI kabela (40. str.).
● Q-Link veza → 34. str.
● VIERA Link veza → 34. str.
● Pročitajte i priručnik za dodatnu opremu.

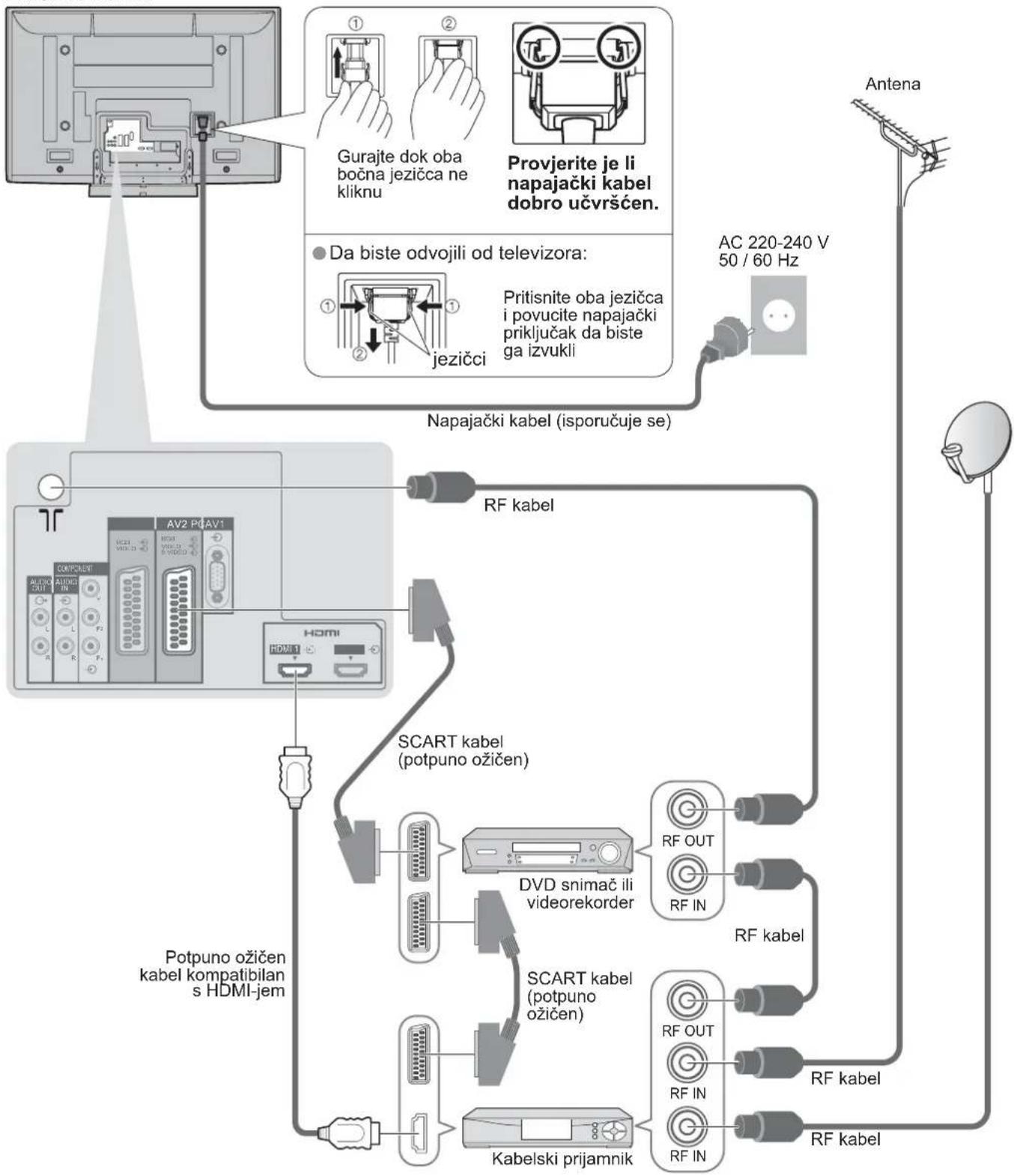

3. primjer

Povezivanje DVD snimača / videorekordera i kabelskog prijamnika

TV, DVD snimač / videorekorder i kabelski prijamnik

Poleđina televizora

pocetak

Vodič za brzi

Osnovno povezivanje

Automatsko podešavanje

Automatski pronađite i pohranite TV programe.

Sada pomoću daljinskog upravljača možete uključiti televizor ili ga postaviti u stanje pripravnosti. (LED napajanja: uključeno)

Odaberite jezik

Odaberite zemlju

- Ovisno o odabranoj zemlji, možda ćete morati odabrati i regiju.

Početak Auto. Podešavanje

● Auto. Podešavanje započinje traženje i pohranu TV programa. Redoslijed programa ovisi o TV signalu, sustavu emitiranja i uvjetima prijema.

Ako je s televizorom povezan snimač kompatibilan s Q-Link, VIERA Link ili sličnom tehnologijom (34. str.), postavke programa, jezika i zemlje / regije automatski se preuzimaju na snimač.

- "Trgovina" i "Dom" ekvivalentni su značajkama "Dinamički", odnosno "Normalno" - "Izgled ekrana" u izborniku "Meni slike" (22. str.)

Automatsko podešavanje sada je dovršeno, a televizor spreman za upotrebu.

Da biste uređivali programe → "Uređivanje programa" (24. str.)

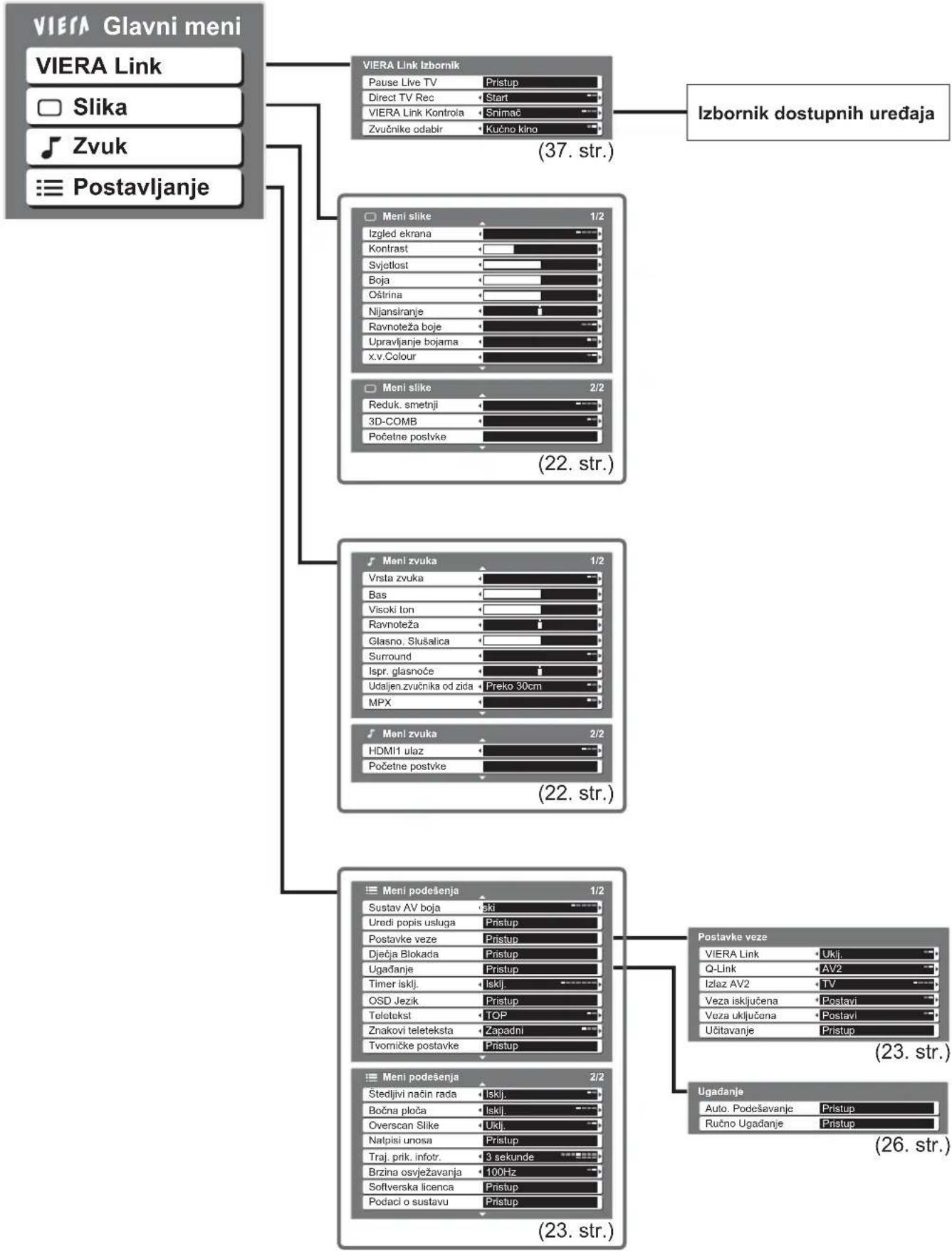

Korištenje zaslonskih izbornika

Mnogim značajkama koje su dostupne na ovom TV-u moguće je pristupiti putem zaslonskog izbornika.

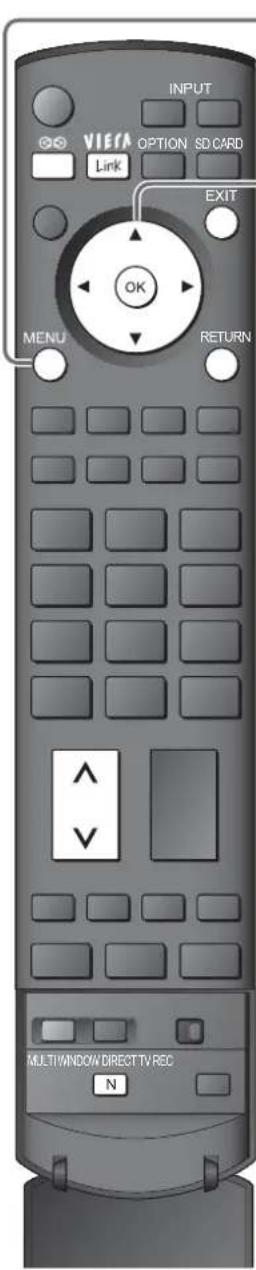

■Kako koristiti daljinski upravljač

MENU

Otvaranje glavnog izbornika

Pomicanje pokazivača / odabir izbornika

Pomicanje pokazivača / ugađanje razina / odabir između nekoliko mogućnosti

Pristupanje izborniku / pohrana postavki nakon ugađanja ili aktiviranja mogućnosti

RETURN

Povratak na prethodni izbornik

EXIT

Izlaz iz sustava izbornika i povratak na normalni zaslon za gledanje

■Okvir s uputama ZASLONSKA POMOĆ

(primjer: Meni zvuka)

Meni zvuka 1/2 Vrsta zvuka Bas Visoki ton Ravnoteža Glasno. Slušalica Surround Iskij. Ispr. glasnoće Udaljen zvučnika od zida Preko 30cm MPX Stereo Odabir Izlaz Promjena Vrasanja Stranica gore Stranica dolje

• Ako ugađanje nije uspjelo → "Auto. Podešavanje" (27. str.)
  ● Ako preuzimanje nije uspjelo → “Učitavanje” (23. str.)
  Da biste vratili sve postavke na početne vrijednosti → “Tvorničke postavke” (29. str.)
  Ako ste televizor posljednji put isključili dok se nalazio u stanju pripravnosti, kad ga uključite pomoću prekidača za uključivanje / isključivanje napajanja, on će odmah prijeći u stanje pripravnosti.

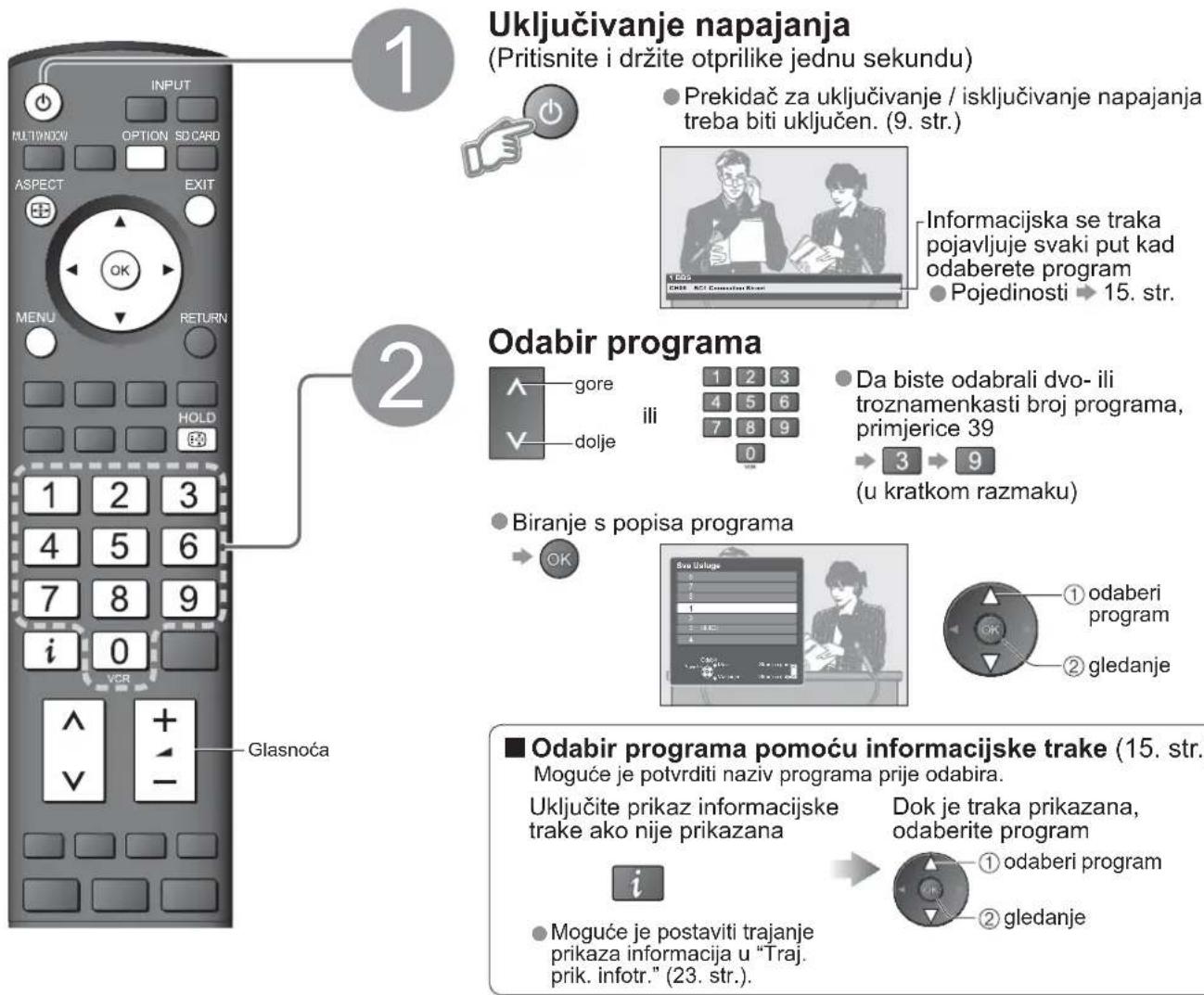

Gledanje televizije

Uključivanje napajanja (Pritisnite i držite otprilike jednu sekundu) Prekidač za uključivanje / isključivanje napajanja treba biti uključen. (9. str.) Informacijska se traka pojavljuje svaki put kad odaberete program Pojedinosti ➔ 15. str. Odabir programa gore ili Da biste odabrali dvo- ili troznamenkasti broj programa, primjerice 39 (bu kratkom razmaku) Biranje s popisa programa Sva Ukluge ① odaberi program ② gledanje Odabir programa pomoću informacijske trake (15. str. Moguće je potvrditi naziv programa prije odabira. Uključite prikaz informacijske trake ako nije prikazana Dok je traka prikazana, odaberite program ① odaberi program ② gledanje Moguće je postaviti trajanje prikaza informacija u "Traj. prik. infotr." (23. str.)

■Ostale korisne funkcije

Hold	Zamrzavanje / odmrzavanje slike	HOLD
Prikaz postavki koje je moguće odabratiza trenutni program	Trenutna provjera ili promjena stanja trenutnog programa	OPTIONDa biste promijenili-2promjena-1odabir
	Znakovi teletekstaPostavlja jezik teleteksta→ Meni podešenja (23. str.)	Ispr. glasnoćePrilagođava glasnoću individualnog programa ili izvora
	MPX→ Meni zvuka (22. str.)
	Napomena● Postavke se mogu promijeniti i na popisu izbornika (22. i 23. str.).
Timer isklj.	Automatsko isključivanje televizora nakon fiksnog razdoblja
	Prikažite izbornikMENU	Odaberite “Postavljanje”② pristup① odabir
		Odaberite “Timer isklj.” i postavite vrijeme
		① odabir
		② pristup
		① odabir
		② postavljanje
		① odabir
		② postavljanje
		① odabir
		② postavljanje
		① odabir
		② postavljanje
		① odabir
		② postavljanje
		① odabir
		# Za otkazivanje → Postavite na “Isklj.” ili isključite televizor.Za prikaz preostalog vremena → Informacijska traka (15. str.)Kada preostane manje od tri minute, preostalo će vrijeme treptati na zaslonu.

■Ostale korisne funkcije

Prikaz informacijske trake	Prikaz informacijske trake ● Pojavljuje se i prilikom promjene programa
	YKD6
	Sustav zvuka Sustav boja Dostupne značajke / Značenja poruka
		Stereo, Mono Audio način rada
	Zvuk je isključen	1 - 90 Preostalo vrijeme za Timer isklj. ● Postavke na ▶14. str.
	Dostupna je usluga Teletekst
	Da biste potvrdili naziv drugog ugođenog programa		● Da biste postavili trajanje prikaza informacija → "Traj. prik. infotr." (23. str.) ● Informacije o događaju odnose se na signal teleteksta.
	Da biste gledali program naveden u informacijskoj traci	[OK]
	Da biste sakrili
Promjena proporcija	Promjena proporcija Uživajte u slici optimalne veličine i proporcija. Prikaz popisa Odabir izgleda ASPECT	Dok je popis prikazan, odaberite način rada -2 pohrana		I Popis Odabir izgleda
	● Da biste promijenili način rada koristeći samo gumb ASPECT ASPECT (2CD0)	(Pritiščite dok ne dođete do željenog načina rada)
	Automatski	16:9	Izravno prikazuje sliku u proporcijama "16:9" bez izobličenja (anamorfno).
	14:9	Just	Prikazuje "4:3" sliku na cijelom zaslonu. Rastezanje je primjetno samo na lijevim i desnim rubovima.
	4:3	4:3 Puni format	Prikazuje "4:3" sliku koja je vodoravno rastegnuta na veličinu zaslona. ● Samo HD signal
	Zoom1	Zoom2	Prikazuje "16:9" (anamorfinu) sliku (kinoprikaz) na cijelom zaslonu bez izobličenja.
	Zoom3	Prikazuje (anamorfinu) sliku u kino-proporcijama "2,35:1" na cijelom zaslonu bez izobličenja. Pri proporcijama "16:9" prikazuje sliku maksimalne veličine (uz blago uvećanje).
	Napomena ● U PC načinu rada dostupne su samo proporcije "16:9" i "4:3". ● Nije dostupno u načinu rada za teletekst. ● Proporcije je moguće zasebno memorirati za signale tipa SD (standardna definicija) i HD (visoka definicija).

Prikaz informacijske trake

Promjena proporcija

Napomena

Pregledavanje teleteksta

Možete uživati u emitiranju teleteksta, uključujući i vijesti, prognoze vremena i titlove, ako televizije nude tu uslugu.

Što je FLOF (FASTEXT) način rada?

U FLOF načinu rada četiri se teme različitih boja nalaze pri dnu zaslona. Da biste pristupili dodatnim informacijama o jednoj od ovih tema, pritisnite gumb odgovarajuće boje. Ta funkcija omogućuje brz pristup informacijama o prikazanim temama.

Što je TOP način rada? (u slučaju TOP emitiranja teksta)

TOP predstavlja značajno poboljšanje uobičajenog teletekstnog servisa, što rezultira lakšim pretraživanjem i učinkovitijim vodičem.

Dostupan je brz pregled podataka iz teleteksta
● Jednostavan odabir glavne teme korak-po-korak
● Informacije o statusu stranice pri dnu zaslona

Dostupna je stranica Dostupna je prethodna / sljedeća stranica

Za odabir između tematskih blokova

Što je način rada Pregled?

U načinu rada Pregled pri dnu zaslona nalaze se četiri broja stranica različitih boja. Svaki od tih brojeva moguće je promijeniti i pohraniti u memoriju televizora. ("Pohrana stranica koje često gledate", 17. str.)

■ Da biste promijenili način rada → "Teletekst" u Meni podešenja (23. str.)

Prebacivanje na teletekst TEXT Prikazuje kazalo (sadržaj varira ovisno o televiziji koja emitira program) Broj trenutne stranice Broj podstranice << 01 02 03 04 05 06 07 >> P100 17:51 28 Feb Datum / vrijeme TELETEXT INFORMATION Traka boja Odabir stranice 1 2 3 4 5 6 7 8 9 0 ili gore dolje ili crveni zeleni žuti plavi (Prema traci boja) Kada je prikazana plava traka ■ Da biste prilagodili kontrast → MENU (Pritisnite triput) → ■ Za povratak na televiziju → TEXT

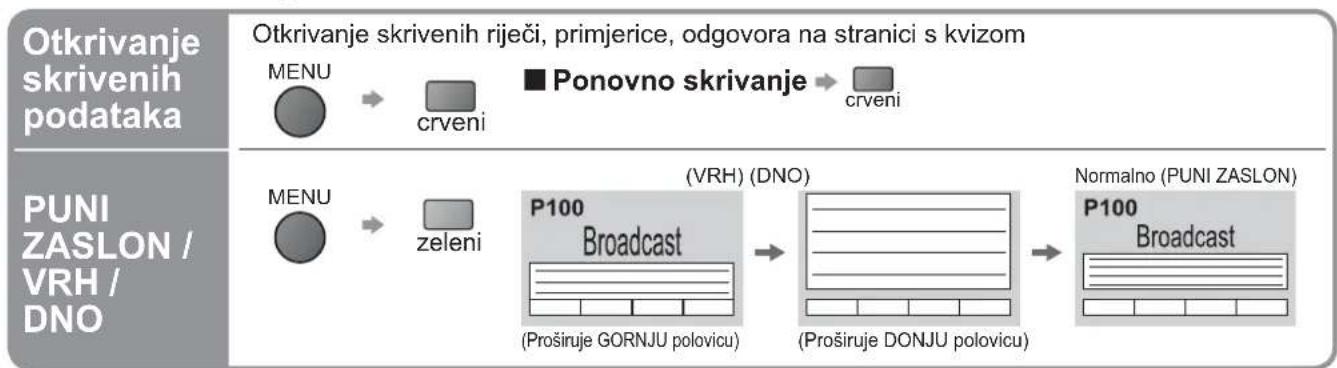

■ Praktično korištenje teleteksta

HOLD	[4XCTZ]avljar tomatskog ažuriranja(Ako želite zad enutnu stranicu bez ažuriranja)HOLD a biste nastavili
INDEX
Pozivanje omiljene stranice
Prikaz u više prozora	Prikaz pohranjene omiljene stranice
	Poziva stranicu pohranjenu u “plavom”.Tvornička je postavka “P103”.
Pohrana stranica koje često gledate	Gledajte istodobno televiziju i teletekst u dva prozora
	[X 6H57] (Pritisnite dvaput) [OK] Odbaberite Slika i uključivanje i isključivanje tekstaOperacije je moguće izvršavati samo na zaslonu Teletekst.
Pihrana stranica koje često gledate	[5X64H]ce kc što gledate pohranite u traku boja (Samo u načinu rada za pregled)
	Dc stranica prikazana Odgovarajući gumb u boji OK pritisnite i držite Broj mijenja boju u bijelu.
	■Da biste promijenili pohranjene stranice
	Gumb u boji koju želite promijeniti Unesite novi broj stranice [1 2 3 4 5 6 7 8 9 0 0] Pritisnite i držite
Prikaz podstranice	podstranice (Samo kad se teletekst sastoji od više stranica)
	03 04 05 Pojavljuje se na vrhu stranice
	rikaz određene podstranice
	MENU T**** [4CC2Z] P Broadcast Unesite četveroznamenkasti broj primjer: P6 0 0 0 6
	Podstranice: Broj podstranica varira ovisno o televizijama koje emitiraju program (do 79 stranica). Pretraživanje može malo potrajati, a za to vrijeme možete gledati televiziju.
Gledajte televiziju dok čekate ažuriranje	[76WZ5] TV s jekom traženja stranice teletekstaTeletekst se automatski ažurira kada postanu dostupne nove informacije.
	[72X44] Privremeno se prebacuje na TV zaslon [72X44] Pojavljuje se kada ažuriranje bude dovršeno [P108] Prikaz ažurirane stranice [K474A] (Ne možete promijeniti program.)
	Stranica s vjestima nudi funkciju naznačivanja dolaska najnovijih vijesti (“Najnovije vijesti”).

Gledanje videokazeta i DVD-ova

Kada povežete vanjsku opremu (videorekordere, DVD opremu itd.), možete gledati ulazni signal.

Da biste saznali kako povezati dodatnu opremu →10. i 11. str.

Daljinskim upravljačem upravlja se nekim funkcijama Panasonicove vanjske opreme.

Uključite televizor ■ Kada opremu povezujete pomoću SCART kabela, kao u 2. ili 3. primjeru (10. i 11. str.) ► Automatski prima ulazne signale kada započne reprodukcija ● SCART (8. kontakt) terminal automatski prepoznaje ulazne signale. ● Ta je funkcija dostupna i kada opremu povezujete pomoću HDMI kabela (40. str.). ■ Ako se izvor ulaznog signala ne aktivira automatski ► Obavite ② ③ ● Ovisno o postavkama dodatne opreme Prikažite izbornik za odabir izvora ulaznog signala AV Odaberite izvor ulaznog signala povezan s opremom Odabir ulaza AV1 AV2/S AV3/S COMPONENT PC HDMI1 HDMI2 HDMI3 TV ② gledanje OK ① odabir Izvor ulaznog signala odabire se i pomoću gumba AV na daljinskom upravljaču ili prednjoj ploči televizora. Pritiščite taj gumb dok ne odaberete željeni izvor ulaznog signala. ● Svaki izvor ulaznog signala možete označiti ili preskočiti → "Natpisi unosa" (30. str.) Pogled Prikazuje odabrani izvor ulaznog signala AV2 Napomena ■ Za povratak na televiziju → TV Podrobnije informacije potražite u pratećoj dokumentaciji dodatne opreme ili se obratite lokalnom prodavaču.

Panasonicovom opremom priključenom na televizor možete izravno upravljati pomoću daljinskog upravljača.

	Prekidač VCR/ DVD *Odaberite VCR da biste upravljali Panasonicovim videorekorderom ili DVD opremomOdaberite DVD da biste upravljali Panasonicovom DVD opremom ili kućnim kinom
	Stanje pripravnostiOmogućuje prelazak u stanje pripravnosti i uključivanje
	ReprodukcijaPokretanje reprodukcije videokasete / DVD-a
	ZaustavljenoPrekidanje reprodukcije ili snimanja
	Premotavanje / Preskakanje / PretraživanjeVideorekorder: Premotavanje na početak, brzo pregledavanje snimke unatragDVD: Prelazak na prethodni zapis ili naslovPritisnite i ne otpuštajte za pretraživanje unatrag
	Ubrzana reprodukcija / Preskakanje / PretraživanjeVideorekorder: Ubrzana reprodukcija, brzo pregledavanje snimke unaprijedDVD: Prelazak na slijedeći zapis ili naslovPritisnite i ne otpuštajte za pretraživanje prema naprijed
	PauzaPrivremeno zaustavljanje / nastavakDVD: Pritisnite i ne otpuštajte za usporenu reprodukciju
	Program gore / doljeOdaberi program
	SnimanjePočetak snimanja

*Postavljanje daljinskog upravljača za upravljanje Panasonicovim videorekorderima, DVD-ovima itd.

② Pritisnite i ne otpuštajte tijekom sljedećih radnji

Nakon promjene koda provjerite funkcionira li daljinski upravljač ispravno.
Nakon zamjene baterija kodovi će se vratiti na zadane vrijednosti.
● "DVD" se odnosi na DVD reproduktor, DVD snimače i kućno kino.
- Neke radnje možda neće biti izvedive na nekim modelima uređaja.

Kako koristiti funkcije izbornika

Razni izbornici omogućuju odabir postavki slike, zvuka i drugih funkcija.

INPUT VISTA OPTION SD CARD Link EXIT OK MENU RETURN MULTI WINDOW DIRECT TV REC N

■ Za povratak na televiziju u svakom trenutku EXIT

Prikažite izbornik

- Prikazuje funkcije koje se mogu postaviti (ovisi o ulaznom signalu)

Odaberite odgovarajući izbornik

(primjer: Meni slike)

Odaberite odgovarajuću stavku

(primjer: Meni slike)

Podesite ili odaberite

(primjer: Meni slike)

■ Odabir odgovarajuće mogućnosti

Broj i položaji mogućnosti Ravnoteža boje 0 Promijenjeno

"Početne postvke" u izborniku Meni zvuka (22. str.)

Da biste vratili zadane postavki za sliku i zvuk

Da biste vratili zadane vrijednosti svih postavki

→ "Tvorničke postavke" u izborniku Meni podešenja (29. str.)

■Za povratak na prethodni zaslon RETURN

Da biste promijenili stranicu izbornika → A-gore V-dolje

Za neke stavke možete unositi proizvoljne nazive ili brojeve.

Korisnički unos Naziv A B C D E F G H I J K L M N P Q R S T U V W X Y Z C C D E S Y Z Z 2 :I ## a b c d e ' ,g \r E \r \r \r \r \r \r u v w *y z E ;d \v \r \r \r \r \r \r \r \r 0 1 2 3 4 5 6 7 8 9 .*

Upišite znakove ① odabir ② postavljanje

Pregled


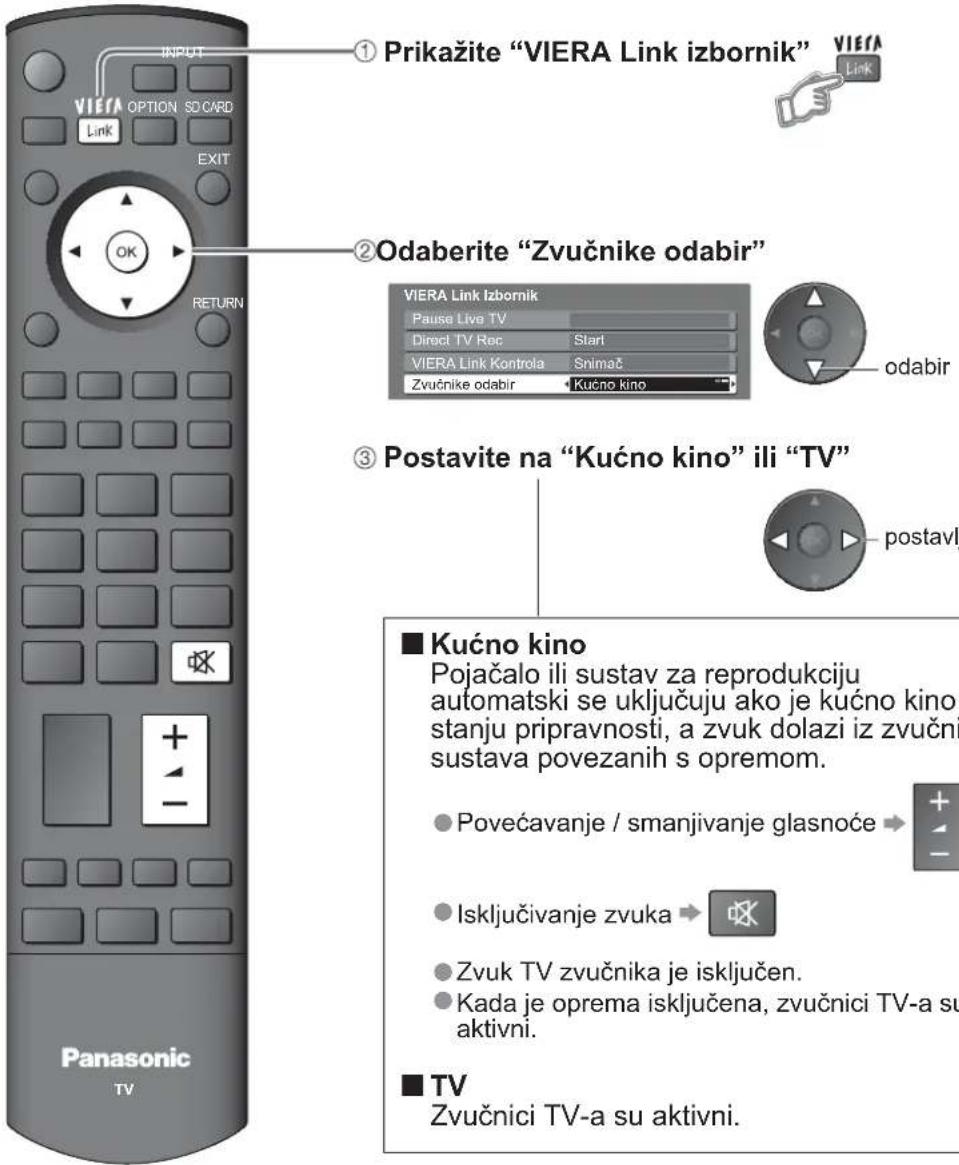

    F --> J["Zvučnike odablir"]
    F --> K["Kučno kino"]
    A --> L["Izbornik dostupnih uređaja"]
    A --> M["Meni slike 1/2"]
    M --> N["Izgléd ekrana"]
    M --> O["Kontrast"]
    M --> P["Svjetlost"]
    M --> Q["Boja"]
    M --> R["Oštrina"]
    M --> S["Nijansiranje"]
    M --> T["Ravnoteža boje"]
    M --> U["Upravljanje bojama"]
    M --> V["x.v.Colour"]
    A --> W["Meni slike 2/2"]
    W --> X["Reduk. smetnji"]
    W --> Y["3D-COMB"]
    W --> Z["Počelne postvke"]
    A --> AA["Meni zvuka 1/2"]
    AA --> AB["Vrsta zvuka"]
    AA --> AC["Bas"]
    AA --> AD["Visoki lon"]
    AA --> AE["Ravnoteža"]
    AA --> AF["Glasno. Slušalica"]
    AA --> AG["Surround"]
    AA --> AH["I Spr. glasnoće"]
    AA --> AI["Udajen.zvučnika od zida"]
    AA --> AJ["Preko 30cm"]
    AA --> AK["MPX"]
    A --> AL["Meni zvuka 2/2"]
    AL --> AM["HDMI1 ulaz"]
    AL --> AN["Početne postvke"]
    A --> AO["Meni podešenja 1/2"]
    AO --> AP["Sustav AV boja"]
    AO --> AQ["Uredi popis usluga"]
    AO --> AR["Postavke veze"]
    AO --> AS["Dječja Blokada"]
    AO --> AT["Ugađanje"]
    AO --> AU["Timer isklj."]
    AO --> AV["OSD Jezik"]
    AO --> AW["Teletekst"]
    AO --> AX["Znakovi teleteksta"]
    AO --> AY["Tvorničke postavke"]
    AO --> AZ["Pristup"]
    A --> BA["Postavke veze"]
    BA --> BB["VIERA Link"]
    BA --> BC["Q-Link"]
    BA --> BD["Izlaz AV2"]
    BA --> BE["Veza isključena"]
    BA --> BF["Veza uključena"]
    BA --> BG["Učitavanje"]
    BA --> BH["Pristup"]
    A --> BI["Ugađanje"]
    BI --> BJ["Auto. Podešavanje"]
    BI --> BK["Ručno Ugadanje"]
    A --> BL["Meni podešenja 2/2"]
    BL --> BM["Štedljivi način rada"]
    BL --> BN["Bočna ploča"]
    BL --> BO["Overscan Slike"]
    BL --> BP["Natpisi unosa"]
    BL --> BZ["Traj. prik. infotr."]
    BL --> CA["Brzina osvjěžavanja"]
    BL --> CB["Softverska licenca"]
    BL --> CC["Podaci o sustavu"]

(za silku, kvalitetu zvuka itd.)
Kako kortiti funkije izbornika
Naprende mogucnosti

Kako koristiti funkcije izbornika

■Popis izbornika

Izbornik	Stavka Podeš	avanje / Konfiguriranje (mogućnosti)
VIERA Link	Pause Live TV	Omogućuje upravljanje priključenim uređajima pomoću funkcije VIERA Link i jednostavno snimanje, reprodukciju itd. (37. - 39. str.)● Izborniku VIERA Link možete pristupiti i izravno pomoću gumba VIERA Link na daljinskom upravljaču.
	Direct TV Rec
	VIERA Link Kontrola
	Zvučnike odabir
Slika	Izgled ekrana	Osnovni način prikaza slike (Dinamički / Normalno / Filmsko / Eko)Dinamički: Nudi bolji kontrast i oštrinu slike u jako osvijetljenim prostorijamaNormalno: Preporučujemo za gledanje uz uobičajeno ambientalno osvjetljenjeFilmsko : Za gledanje filmova u zamračenoj prostoriji, što rezultira slikom usporedivom s onom u kinuEko : Automatski podešava postavke slike ovisno o intenzitetu ambientalnog osvjetljenja● Podesite za svaki ulazni signal
	Kontrast, Svjetlost, Boja, Oštrina	Omogućuje povećavanje ili smanjivanje intenziteta navedenih obilježja slike prema vlastitom ukusu
	Nijansiranje	Kada je na televizor priključen izvor NTSC signala, nijansu slike možete prilagoditi vlastitom ukusu● Samo za prijam NTSC signala
	Ravnoteža boje	Omogućuje podešavanje topline boja slike (Hladan / Normalno / Toplo)
	Upravljanje bojama	Automatski obogaćuje sliku življim bojama (Isklj. / Uklj.)● Nije primjenjivo na PC signal
	x.v.Colour	Povećava gradacije boja (Isklj. / Automatski)To je učinkovito pri gledanju pokretnih slika visoke definicije (HD) s vanjske opreme● Samo u ulaznom načinu HDMI
	Reduk. smetnji	Ublažavanje šuma slikeAutomatski ublažava neželjeni šum slike i šum treperenja na dijelovima slike koji imaju obris (Isklj. / Minimalno / Šrednje / Maksimalno)● Nije primjenjivo na PC signal
	3D-COMB	Katkad se tijekom gledanja nepokretnih ili usporenih prizora mogu primijetiti raznobojne točkiceNamjestite na “Uklj.” da biste prikazali oštrije i preciznije boje (Isklj. / Uklj.)● Samo za PAL ili NTSC signal● Nije primjenjivo za RGB, Š-Video, komponentni, PC ni HDMI signal, baš kao ni za signal SD kartice
	Početne postvke	Pritisnite gumb OK da biste vratili zadane postavke trenutnog načina prikaza slike
Zvuk	Vrsta zvuka	Osnovni način reprodukcije zvuka (Muzika / Govor)
	Bas	Omogućuje naglašavanje ili ublažavanje nižih, dubljih zvukova
	Visoki ton	Omogućuje naglašavanje ili ublažavanje oštrijih, viših zvukova
	Ravnoteža	Omogućuje ugađanje glasnoće desnog i lijevog zvučnika
	Glasno. Slušalica	Omogućuje ugađanje glasnoće slušalica
	Surround	Postavke Surround zvuka (Isklj. / Uklj.)Nudi sklop za poboljšavanje dinamike koji simulira poboljšane prostorne efekte● Surround zvuk možete isključiti pomoću gumba “Surround” na daljinskom upravljaču (9. str.).
	Ispr. glasnoće	Omogućuje ugađanje glasnoće pojedinačnih programa ili izvora ulaznog signala
	Udaljen.zvučnika od zida	Omogućuje ugađanje niskofrekvencijskih zvukova (Preko 30cm / Do 30 cm)● Ako je razmak između stražnje strane televizora i zida veći od 30 cm, preporučujemo postavku “Preko 30cm”.● Ako je razmak između stražnje strane televizora i zida manji od 30 cm, preporučujemo postavku “Do 30 cm”.
	MPX	Omogućuje odabir stereo ili mono zvuka (Mono / Stereo)● Uobičajeno: Stereo● Prijam stereo signala nije moguć: Mono● M1 / M2: Dostupno kada se prenosi mono signal
	HDMI1 / 3 ulaz	Odaberite u skladu s ulaznim signalom (Automatski / Digitalno / Analogno) (42. str.)Automatski : Automatsko otkrivanje digitalnog ili analognog izvora zvukaDigitalno : Veza pomoću HDMI kabelaAnalogno : Veza pomoću HDMI-DVI adapterskog kabela● Samo za izvore HDMI signala● Priključak HDMI2 služi samo za digitalni signal● Nema postavke za HDMI2
	Početne postvke	Pritisnite gumb OK da biste vratili zadane postavke trenutačnog načina reprodukcije zvuka

■Popis izbornika

Izbornik	Stavka Podešavanje / Konfiguriranje (mogućnosti)
Postavljanje	Sustav AV boja		Bira dodatni sustav boja na temelju videosignala u AV načinu rada(Automatski / PAL / SECAM / M.NTSC / NTSC)
	Uredi popis usluga		Preskače neželjene programe ili uređuje programe (25. str.)
	Postavke veze	VIERA Link	Omogućuje upotrebu VIERA Link funkcija (Isklj. / Uklj.) (36. str.)
		Q-Link	Omogućuje odabir AV terminala koji će se koristiti za prijenos podataka između ovog televizora i kompatibilnog snimača (AV1 / AV2) (35. str.)● Odaberite terminal povezan sa snimačem čak i ako nije kompatibilan s tehnologijom Q-Link.
		Izlaz AV1 / AV2	Omogućuje odabir signala koji će se prenositi od televizora do Q-Link uređaja(TV / AV1 / AV2 / AV3 / Monitor)● Monitor: Slika prikazana na zaslonu● Izlaz komponentnog, PC i HDMI signala nije moguć.
		Veza isključena	Omogućuje postavljanje funkcije Veza isključena (Ne / Postavi) (35. i 36. str.)
		Veza uključena	Omogućuje postavljanje funkcije Veza uključena (Ne / Postavi) (35. i 36. str.)
		Učitavanje	Omogućuje prijenos postavki programa, jezika, zemlje / regije na Q-Link ili VIERA Link kompatibilne uređaje priključene na televizor
	Dječja Blokada		Zaključavanjem možete onemogućiti pristup programu / AV ulazu (28. str.)
	Ugađanje	Auto.Podešavanje	Omogućuje automatsko namještanje programa dostupnih u određenoj regiji (27. str.)
		Ručno Ugađanje	Omogućuje ručno namještanje programa (27. str.)
	Timer isklj.		Omogućuje određivanje razdoblja nakon kojeg će se televizor automatski isključiti(Isklj. / 15 / 30 / 45 / 60 / 75 / 90 minuta)
	OSD Jezik		Omogućuje promjenu jezika zaslonskih izbornika
	Teletekst		Način prikaza teleteksta (TOP (FLOF) / Pregled) (16. str.)
	Znakovi teleteksta		Omogućuje odabir jezika teleteksta (Zapadni / Istočni 1 / Istočni 2)● Zapadni: engleski, francuski, njemački, grčki, talijanski, španjolski, švedski, turski itd.● Istočni 1: češki, engleski, estonski, letonski, rumunjski, ruski, ukrajinski itd.● Istočni 2: češki, mađarski, letonski, poljski, rumunjski itd.
	Tvorničke postavke		Omogućuje vraćanje svih zadanih postavki, primjerice, nakon selidbe (29. str.)
	Štedljivi način rada		Omogućuje smanjivanje svjetline slike radi štednje energije (Isklj. / Uklj.)
	Bočna ploča		Omogućuje povećavanje svjetline bočnog zaslona (Isklj. / Nisko / Srednje / Visoko)● Preporučena postavka je “Visoko” da bi se spriječilo “zadržavanje slike” na zaslonu.
	Overscan Slike		Omogućuje odabir područja prikaza slike (Isklj. / Uklj.)Uklj.: Slika se povećava da bi se sakrio njezin rub.Isklj.: Slika se prikazuje u izvornoj veličini.● Postavite na “Uklj.” ako se uz rub zaslona generira šum.● Ta je funkcija dostupna kada su proporcije postavljene na Automatski (samo za 16:9 signal) ili 16:9.● Ta se funkcija može pohraniti u memoriju zasebno za signale tipa SD (standardna definicija) i HD (visoka definicija).
	Natpisi unosa		Označava ili preskače svaki ulazni terminal (30. str.)
	Traj. prik.infotr.		Određuje koliko će dugo informacijska traka (15. str.) ostati prikazana na zaslonu● Od 0 s (bez prikaza) do 10 s u koracima od 1 s
	Brzina osvježavanja		Mijenja način na koji prijamnik obrađuje sliku (ovisno o ulaznom signalu)(50Hz / 100Hz)● U normalnim okolnostima postavite na “100Hz”
	Softverska licenca		Prikazuje informacije o softverskoj licenci
	Podaci o sustavu		Prikazuje sistemske informacije o ovom televizoru

Možete uređivati programe ili preskočiti neželjene.

Prikažite izbornik MENU INPUT OPTION SD CARD EXIT MENU RETURN 2 Odaberite "Postavljanje" VIERA Glavni meni VIERA Link Slika Zvuk Postavljanje ② pristup OK ① odabir 3 Odaberite "Uredi popis usluga" Meni podešanja 1/2 Uredi popis usluga Pristup Postavke veze Dječja Blokada Ugadanje Timer isklj. Isklj. OSD Jezik Teletekst TOP Znakovi teleteksta Zapadni Tvorničke postavke ② pristup OK ① odabir 4 Postavi ■ Za povratak na televiziju EXIT

Možete promijeniti naziv programa i broj kanala.

- Ako je videorekorder povezan s televizorom samo pomoću antenskog kabela, uredite "VCR".

■Promjena naziva prikazanog kada odaberete program

■Promjena položaja programa

Ugađanje programa

Možete ponovo ugoditi sve televizijske programe nakon selidbe ili potražiti nove programe koji su se možda počeli nedavno emitirati.

Prikažite izbornik MENU INPUT OPTION SD CARD EXIT OK MENU RETURN 1 2 3 4 5 6 7 8 9 0 VCR Panasonic TV ■ Za povratak na televiziju EXIT Odaberite "Postavljanje" VIERA Glavni meni VIERA Link Slika Zvuk Postavljanje ② pristup OK ① odabir Odaberite "Ugađanje" Menl podešenja 1/2 Uredi popis usluga Postavke veze Dječja Blokada Ugađanje Pristup Timer isklj. Isklj. OSD Jezik Teletekst TOP Znakovi teleteksta Zapadni Tvorničke postavke ② pristup OK ① odabir Odaberite odgovarajuću funkciju Ugađanje Auto. Podešavanje p Ručno Ugađanje Pristup ② pristup OK ① odabir Postavi

Automatsko namještanje svih programa

Auto. Podešavanje

Ručno podešavanje programa

Ručno Ugađanje

Omogućuje automatsko ponovno ugađanje svih programa dostupnih u određenoj regiji.

● Ako je za funkciju Dječja Blokada postavljen PIN (28. str.), morate ga unijeti.

Vraćanje izvornih postavki Tvorničke postavke ① Pročitajte poruku, a zatim potvrdite odabir Tvorničke postavke Svi programi biti će izbrisani Jeste li sigurni? Jeste li sigurni? Potvrditi Izlaz Vraćanje ② Slijedite upute iz poruke. "Auto. Podešavanje" automatski će se pokrenuti kada sljedeći put uključite prekidač za uključivanje / isključivanje napajanja. (12. str.) ■ Da biste ponovo ugodili samo televizijske programe, npr. nakon selidbe "Auto. Podešavanje" (27. str.)

Natpisi ulaza

Radi lakšeg prepoznavanja i odabira izvora ulaznog signala možete označiti svaki ulazni terminal, a možete i preskočiti terminal na koji nije priključena nikakva oprema.

Da biste odabrali izvor ulaznog signala → 18. str.

Prikažite izbornik MENU INPUT OPTION SD CARD EXIT OK MENU RETURN Odaberite "Postavljanje" VIERA Glavni meni VIERA Link Silka Zvuk Postavljanje ② pristup OK ① odabir 3 Odaberite "Natpisi unosa" Meni podešenja 2/2 Štedljivi način rada Isklj. Bočna ploča Isklj. Overscan Slike Ukj. Natpisi unosa Pristup Traj. prik. infotr. 3 sekunde Brzina osvježavanja 100Hz Softverska licenca Podaci o sustavu 4 Odaberite ulazni terminal i postavite ga Panasonic TV ■ Za povratak na televiziju EXIT Natpisi koje postavite prikazivat će se na izborniku "Odabir ulaza informacijskoj traci. ● Ako je odabrana postavka "Preskoči", ne možete odabrati iz

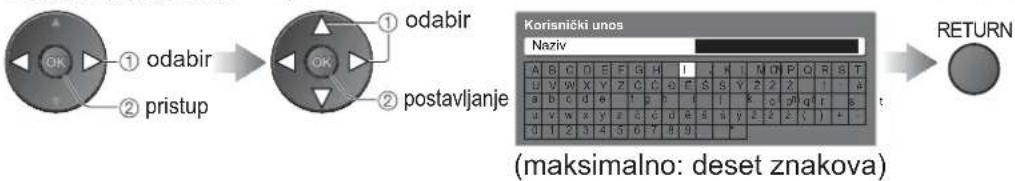

Korisnički unos

Svakom ulaznom signalu možete dodijeliti proizvoljan naziv.

Odaberite "Korisnički unos" Upišite znakove

Prikaz računalnog zaslona na televizoru

Zaslon računala može se prikazati na televizoru priključenom na njega.

Možete slušati i zvuk s računala pomoću audiokabela priključenog na televizor.

• Odgovarajući signali 44. str.
• Ako je postavka "H frekvencija" ili "V frekvencija" crvene boje, signali možda nisu podržani.

■ Postavka PC (možete je po želji izmijeniti)

Da biste odabrali postavke "Kako koristiti funkcije izbornika" do (204 str.)

Izbornik	Stavka Podešavanje / konfiguriranje (mogućnosti)
Slika	Napredne PC postavke	W/B High R	Ravnoteža bijelog za područje svijetlocrvene boje	11 i 2 podešavaju se više puta2
		W/B High B	Ravnoteža bijelog za područje svijetloplave boje
		W/B Low R	Ravnoteža bijelog za područje tamnocrvene boje
		W/B Low B	Ravnoteža bijelog za područje tamnoplave boje
		Gamma (S polukrug / 2.0 / 2.2 / 2.5)
		Početne postvke	Pritisnite gumb OK da biste vratili zadane postavke slike
Postavljanje	PC podešavanje	Ulazna rezolucija	Aktivira prikaz širokog formataVGA (640 × 480 piksela), WVGA (852 × 480 piksela), XGA (1.024 × 768 piksela), WXGA (1.366 × 768 piksela)Dostupne mogućnosti ovise o signalu
		Sat Postavite	na najmanju moguću razinu ako se pojavljuje šum
		H-pozicija	Omogućuje podešavanje vodoravnog položaja
		V-pozicija	Omogućuje podešavanje okomitog položaja
		Vremenska faza	Uklanja treperenje i izobličenjaPodesite nakon što podesite postavku Sat	Postavite na najmanju moguću razinu ako se pojavljuje šum
		Sinkronizacija	Bira drugi sinkroni signal ako je slika izobličena (H & V / Na G)H & V : na temelju vodoravnog i okomitog signala iz računalaNa G : na temelju zelenog signala iz računala (ako je dostupan)
		Početne postvke	Pritisnite gumb OK da biste vratili zadane postavke izbornika Postavljanje

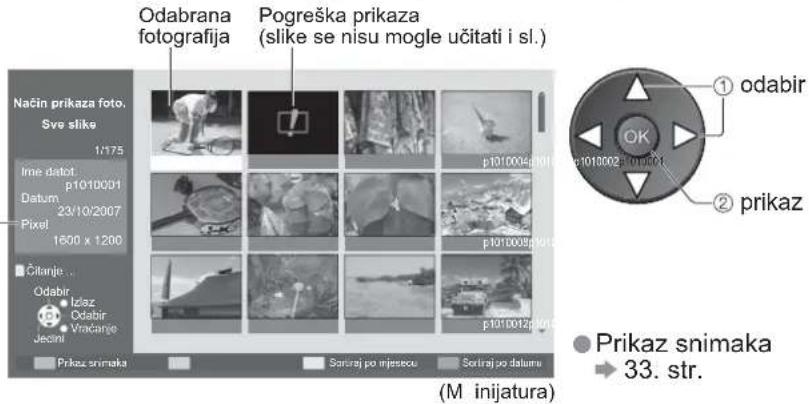

Odaberite fotografiju koju želite vidjeti

Odabrana fotografija Pogreška prikaza (slike se nisu mogle učitati i sl.) Način prikaza foto. Sve slike 1/175 Ime datot p1010001 Datum 23/10/2007 Pixel 1600 x 1200 Citanje ... Odabir Iziaz Odabir Vračanje Ječini Prikaz snimaka Satraj po mjesecu Satraj po datumu M inijatura ① odabir ② prikaz OK ● Prikaz snimaka → 33. str.

Informacije o odabranoj fotografiji

U naziv datoteke može se sastojati od najviše osam znakova.
- Za fotografije bez zapisa o datumu prikazuje se “**/**/****”.

Odaberite skupinu koju želite vidjeti

①odabir

② prikaz minijature odabrane skupine

Napomena

- Za skupinu fotografija bez zapisa o datumu prikazuje se "Nepoznato".

4

Pogled

- Tijekom pregledavanja fotografija na izlaznim terminalima monitora nema signala.

(fotografija)

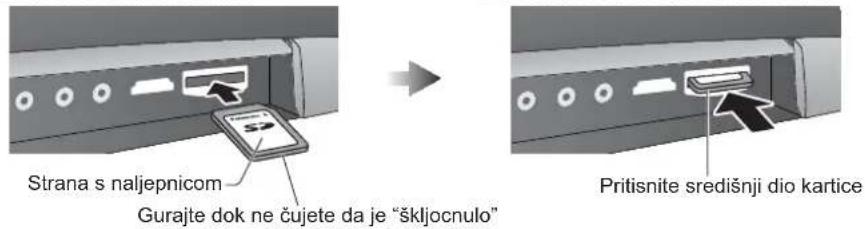

SD kartica

- Za podrobnije informacije o SD karticama →43. str.

■ Da biste umetnuli

Strana s naljepnicom Gurajte dok ne čujete da je "škljocnulo" Pritisnite središnji dio kartice

Prikaz snimaka

■ Pokretanje dijaprojekcije (primjenjivo na ③ ili ④ korak)

① Odaberite fotografiju koju želite prvu vidjeti

③ ili ④ korak)

② Pokrenite dijaprojekciju

- Dijaprojekcija se odvija unutar jedne skupine fotografija ako je pokrenete iz prikaza skupine.

■ Postavke dijaprojekcije (primjenjivo na ③ ili ④ korak)

→ "Veza uključena" (23. str.)

Kada započne reprodukcija na DVD snimaču / videorekorderu ili se aktivira izravni navigator / izbornik za prilagodbu funkcija dodatne opreme, televizor se uključuje i izvor ulaznog signala automatski se bira tako da možete vidjeti sadržaj. (Samo kada je televizor u stanju pripravnosti.)

Veza isključena

Postavite “Veza isključena” na “Postavi” u izborniku Meni podešenja da biste koristili tu funkciju

→ "Veza isključena" (23. str.)

Kada televizor prijeđe u stanje pripravnosti, i snimač automatski prelazi u stanje pripravnosti. (Samo kada nije u tijeku reprodukcija videokazete ili DVD-a.)

• "DATA LOGIC" (zaštitni znak tvrtke Metz Corporation) • "Megalogic" (zaštitni znak tvrtke Grundig Corporation)
• "Easy Link" (zaštitni znak tvrtke Philips Corporation) • "SMARTLINK" (zaštitni znak tvrtke Sony Corporation)

Funkcije veza (Q-Link VIERA Link)

→ Nakon povezivanja uključite opremu i zatim uključite TV.

Postavite način unosa na HDMI1, HDMI2 ili HDMI3 (18. str.) i provjerite prikazuje li se slika na odgovarajuć način.

Ovo je postavljanje potrebno izvršiti svaki put kada se pojave sljedeći uvjeti:

• prvi put
• pri dodavanju ili ponovnom povezivanju opreme
• pri promjeni postavljanja

■Dostupne značajke

Jednostavna reprodukcija

→ "Veza uključena" (23. str.)

Kada započne reprodukcija na povezanoj opremi ili se aktivira izravni meni navigacije / funkcije, TV se automatski uključuje. (Samo kada je televizor u stanju pripravnosti.)

Veza isključena

Postavite Veza isključena na "Postavi" u izborniku Meni podešenja da biste koristili tu funkciju

→ "Veza isključena" (23. str.)

Kada je TV u stanju pripravnosti, povezana oprema također automatski prelazi u stanje pripravnosti.

- Ova će funkcija raditi čak i ako TV automatski prijeđe u stanje pripravnosti putem funkcije Timer isklj. ili automatske funkcije stanja pripravnosti.

■ Dostupne značajke (Putem VIERA Link izbornik)

Pauziraj TV program uživo HDAVI Control 3 i snimač s HDD-om Pause Live TV Možete pauzirati TV program uživo i nastaviti kasnije. ● Ova je funkcija dostupna na DIGA snimaču s HDD-om i funkcijom "HDAVI Control 3". ● Povežite DIGA snimač s HDMI i SCART kablovima da biste koristili ovu funkciju. ● Ako ne možete upravljati, provjerite postavke i opremu "Pripremne radnje" (36. str.) Pristup TV programu uživo i privremeno zaustavljanje programa ① Prikažite "VIERA Link izbornik" ② Odaberite "Pause Live TV" i privremeno zaustavite VIERA Link izbornik Pause Live TV Pristup Direct TV Rec Start VIERA Link Kontrola Snimač Zvučnike odabir Kućno kino ② privremeno zaustavljanje ① odabir ● TV program uživo snima se na HDD od točke na kojem je privremeno zaustavljen. ■ Da biste nastavili (prekinuli privremeno zaustavljanje) Odaberite "Pause Live TV" i pristupite ● Da biste doznali više o upravljanju nakon pauze, pročitajte priručnik za opremu. ■ Povratak na TV uživo (otkazivanje privremenog zaustavljanja ili nastavljene reprodukcije) → TV (promjena načina unosa) ● Ako otkažete privremeno zaustavljanje ili nastavljenu reprodukciju, snimljeni se program briše s HDD-a. Trenutno snimanje aktualnog programa na DIGA snimač. ● Ova je funkcija dostupna na DIGA snimaču s HDD-om i funkcijom "HDAVI Control 3". ● Povežite DIGA snimač s HDMI i SCART kablovima da biste koristili ovu funkciju. ● Ako ne možete upravljati, provjerite postavke i opremu "Pripremne radnje" (36. str.). ● Kada snimač snima s vlastitog tunera, možete promijeniti program ili isključiti televizor. ● Kada snimač snima s tunera televizora, ne možete mijenjati programe. ● Isključivanjem televizora prekinut ćete snimanje ako snimate s AV izvora priključenog na televizor. ① Prikažite "VIERA Link izbornik" ② Odaberite "Direct TV Rec" i počnite sa snimanjem VIERA Link izbornik Pause Live TV Direct TV Rec Start VIERA Link Kontrola Snimač Zvučnike odabir Kućno kino ② početak ① odabir ● Također možete izravno započeti snimanje → DIRECT TV REC ■ Da biste prekinuli snimanje Odaberite "Zaustavljeno" u "Direct TV Rec" i pristupite VIERA Link izbornik Pause Live TV Direct TV Rec Zaustavljeno VIERA Link Kontrola Snimač Zvučnike odabir Kućno kino ① odabir ② zaustavljanje

Funkcije veza

(Q-Link VIERA Link)

■ Dostupne značajke (Putem VIERA Link izbornik)

Upravljajte izbornikom povezane opreme putem VIERA daljinskog upravljača (HDAVI Control 2) (HDAVI Control 3)

VIERA Link Kontrola

Možete upravljati nekim funkcijama povezane opreme pomoću ovog daljinskog upravljača za TV (pokažite daljinskim upravljačem prema primatelju signala na TV-u).

• Ova je funkcija dostupna s opremom koja ima funkciju "HDAVI Control 2" ili "HDAVI Control 3".
  Ako ne možete upravljati, provjerite postavke i opremu→“Pripremne radnje” (36. str.)

"Kućno kino" obuhvaća sustave za reprodukciju i snimanje te pojačalo.

Prikazana je vrsta povezane opreme. Odaberite vrstu opreme i pristup.

Izbornik dostupnih uređaja (Način unosa automatski se mijenja)

■Ako pristupite opremi koja nije valjana

Možete upravljati zvučnikom kina pomoću daljinskog upravljača za TV (pokažite daljinskim upravljačem prema primatelju signala na TV-u).

• Ova je funkcija dostupna s pojačalom ili sustavom za reprodukciju koji ima funkciju "HDÁVI Control".
  Ako ne možete upravljati, provjerite postavke i opremu →“Pripremne radnje” (36. str.)

Pristup glasnoći zvučnika i upravljanje njome

① Prikažite "VIERA Link izbornik" VIERA Link LINK OPTION SDCARD EXIT ② Odaberite "Zvučnike odabir" VIERA Link Izbornik Pause Live TV Direct TV Rec Start VIERA Link Kontrola Snimač Zvučnike odabir Kučno kino odabir ③ Postavite na "Kućno kino" ili "TV" postavlja Panasonic TV ■ Kućno kino Pojačalo ili sustav za reprodukciju automatski se uključuju ako je kućno kino stanju pripravnosti, a zvuk dolazi iz zvučni sustava povezanih s opremom. ● Povećavanje / smanjivanje glasnoće → + ● Isključivanje zvuka → ● Zvuk TV zvučnika je isključen. ● Kada je oprema isključena, zvučnici TV-a su aktivni. ■ TV Zvučnici TV-a su aktivni.

Napomena

Tekst prikazan na zaslonu upućuje kako je značajka Automatske proporcije odredila koji omjer koristiti:

“SIROK” se pojavljuje u gornjem lijevom uglu zaslona ako je otkriven signal za identifikaciju širokog zaslona (WSS) ili ako je otkriven signal putem SCART ili HDMI terminala. Značajka Automatske proporcije prebacuje na odgovarajući omjer širokog zaslona 16:9 ili 14:9. Ova funkcija radi uz bilo koje proporcije. “Automatski” se pojavljuje u gornjem lijevom uglu zaslona ako su otkrivene crne pruge iznad i ispod slike. Značajka Automatske proporcije odabire najbolji omjer i proširuje sliku da bi ispunila zaslon.

• Omjer varira ovisno o programu itd. Ako je omjer veći od standardnih "16:9", na vrhu i na dnu zaslona mogu se pojaviti crni prstenovi.
  Ako veličina zaslona izgleda neobično kada program snimljen na širokom zaslonu reproducirate na videorekorderu, prilagodite podešavanje čitanja videovrpce. (Pogledajte priručnik za videorekorder.)

HDMI veza

HDMI (high-definition multimedia interface – multimedijsko sučelje visoke definicije) omogućuje vam uživanje u digitalnim slikama visoke definicije i zvuku visoke kvalitete povezivanjem TV-a s opremom.

Đodatne informacije o vezama potražite u odjeljku "Vanjska oprema" (40. str.).

Napomena

● HDMI je prvo potpuno svjetsko digitalno korisničko sučelje koje je usklađeno sa standardom nekomprimiranja.
- Ako vanjska oprema ima samo DVI izlaz, povežite je s HDMI1 / 3 terminalom pomoću DVI-HDMI adapterskog kabela (*2).
Kada koristite DVI-HDMI adapterski kabel, povežite audiokabel s ulaznim audioterminalom (HDMI1: koristite priključke COMPONENT-AUDIO / HDMI3: koristite audio-priključke AV3).
- Audiopostavke moguće je definirati na zaslonu izbornika "HDMI1 / 3 ulaz". (22. str.)
- Primjenjive frekvencije uzorkovanja audiosignala (2ch L.PCM): 48 kHz, 44,1 kHz, 32 kHz
- Priključak HDMI2 služi samo za digitalni zvučni signal.
- Nije predviđeno za upotrebu s PC-jem.
- Ako je na povezanoj opremi dostupna funkcija za podešavanje proporcija, postavite proporcije na "16:9".
- Ovi HDMI priključci su "vrste A".
- Ovi HDMI priključci kompatibilni su s HDCP zaštitom autorskih prava (High-Bandwidth Digital Content Protection – Zaštita digitalnih sadržaja preuzetih širokopojasnim vezama).
- Opremu bez digitalnog izlaznog terminala moguće je povezati s ulaznim terminalom "COMPONENT", "S-VIDEO", ili "VIDEO" za primanje analognih signala.
- HDMI ulazni terminal moguće je koristiti samo sa sljedećim slikama signala:
480i, 480p, 576i, 576p, 720p, 1080i i 1080p. Uskladite izlazne signale digitalne opreme.
- Detalje o primjenjivim HDMI signalima potražite na 44. str.
- Ovaj televizor podržava tehnologiju HDMI™ (verzije 1.3 s x.v.Color™).

(*1): Na opremi kompatibilnoj s HDMI-jem prikazan je HDMI logotip.

Ulaz kromatskog signala Ulaz osvjetljenja Uzemljenje kromatskog signala Uzemljenje osvjetljenja

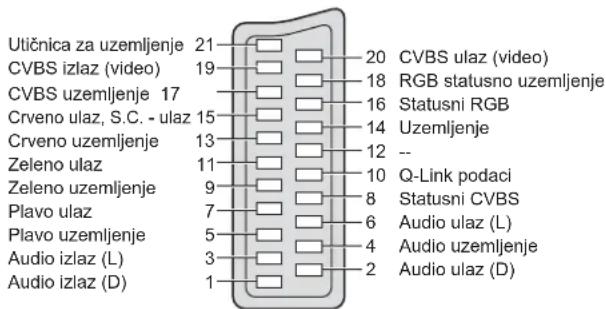

■AV2 SCART terminal

(RGB, VIDEO, S-VIDEO, Q-Link)

AV2 - kontakti 15 i 20 ovise o prebacivanju AV2 S-VHS / VIDEO.

Utičnica za uzemljenje 21 CVBS izlaz (video) 19 CVBS uzemljenje 17 Crveno ulaz, S.C. - ulaz 15 Crveno uzemljenje 13 Zeleno ulaz 11 Zeleno uzemljenje 9 Plavo ulaz 7 Plavo uzemljenje 5 Audio izlaz (L) 3 Audio izlaz (D) 1 20 CVBS ulaz (video) 18 RGB statusno uzemljenje 16 Statusni RGB 14 Uzemljenje 12 -- 10 Q-Link podaci 8 Statusni CVBS 6 Audio ulaz (L) 4 Audio uzemljenje 2 Audio ulaz (D)

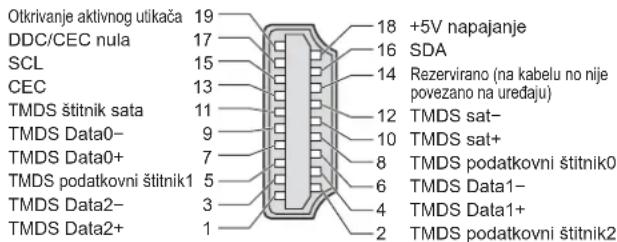

HDMI terminal

Otkrivanje aktivnog utikača 19 DDC/CEC nula 17 SCL 15 CEC 13 TMDS štitnik sata 11 TMDS Data0- 9 TMDS Data0+ 7 TMDS podatkovni štitnik1 5 TMDS Data2- 3 TMDS Data2+ 1 18 +5V napajanje 16 SDA 14 Rezervirano (na kabelu no nije povezano na uređaju) 12 TMDS sat- 10 TMDS sat+ 8 TMDS podatkovni štitnik0 6 TMDS Data1- 4 TMDS Data1+ 2 TMDS podatkovni štitnik2

Tehnički podaci

PC veza

S ovim TV-om moguće je povezati PC da biste prikazali zaslon PC-ja, a čuli zvuk s TV-a.

PC signali koje je moguće uvesti: Frekvencija vodoravnog skeniranja od 31 do 69 kHz; frekvencija okomitog skeniranja 59 do 86 Hz (više od 1.024 signalnih linija može rezultirati nepravilnim prikazom slike).
● PC prilagodnik nije potreban za konektor s 15 kontakata kompatibilan s DOS/V D-sub.

Napomena

• Neke modele PC-ja nije moguće povezati s ovim TV-om.
  Kada koristite PC, postavite kvalitetu prikaza boja na PC-ju na najveću moguću.
• Detalje o primjenjivim PC signalima potražite u nastavku.
  ● Maksimalna razlučivost prikaza

Aspekt	4:3	1.440 × 1.080 piksela
	16:9	1.920 × 1.080 piksela

● D-sub signal konektora s 15 kontakata

Br. kontakta	Naziv signala	Br. kontakta	Naziv signala	Br. kontakta	Naziv signala
1	R GND (nula) NC (nije povezano)			11
2	G GND (nula) NC (nije povezano)			12
3	B GND (nula)	8	HD	13
4	NC (nije povezano)	9	NC (nije povezano)	14	VD
5	GND (nula)	10	GND (nula) NC (nije povezano)

Ulazni signal koji je moguće prikazati

COMPONENT (Y, PB, PR), HDMI

Bijele točke ili sjenovite slike (šum)

● Provjerite položaj i smjer antene i vezu s antenom.

Nema ni slike ni zvuka

• Je li TV u "AV načinu"?
• Je li napajački kabel uključen u utičnicu naponske mreže?
  Je li TV uključen?
  ●Provjerite Meni slike (22. str.) i glasnoću.
  ● Provjerite jesu li svi potrebni SCART kabeli i veze čvrsto spojeni.

Automatske proporcije

● Automatske proporcije namijenjene su tome da biste svoj ekran ispunili u najboljem mogućem omjeru. Dodatne informacije o korisničkom upravljanju potražite na 42. str.

S-Video / crno-bijela slika

Pomoću gumba AV potvrdite da ste odabrali S-Video odnosno AV2/S (18. str.).

Zaslonske poruke - l.e. EC/AV1

- Možete ih jednostavno očistiti. Ponovno pritisnite da biste ih iznova prikazali.

Pojavljuje se poruka o pogrešci

●Slijedite upute iz poruke.
- Ako se problem nastavi pojavljivati, obratite se ovlaštenom servisnom centru.

Q-Link funkcija ne radi

- Potvrdite radi li SCART kabel i veza. Postavite i "izlaz AV1 / AV2" u meni podešenja (23. str.).

"VIERA Link" funkcija ne radi, a pojavljuje se i poruka o pogrešci

Trajno osvijetljene točke na zaslonu

- Zbog procesa proizvodnje ove tehnologije mogu se pojaviti trajno osvijetljeni ili neosvijetljeni pikseli. To nije neispravnost.

Kontrast je smanjen

● Manji kontrast traje nekoliko minuta u sljedećim uvjetima bez djelovanja korisnika:

• nema signala u AV načinu
• odabran je zaključani program
• odabran je program koji nije valjan
- prikazani izbornik
- Minijatura ili nepokretna slika u načinu SD kartica

Najčešća pitanja

Problem Akcije
Zaslon Zvuk	Kaotična slika, šumovi	Postavite “P-NR” u izborniku Meni slike (da biste uklonili šum).(22. str.)Provjerite obližnje električne uređaje(automobil, motor, fluorescentnu svjetiljku).
	Nije moguće prikazati nikakvu sliku	Je li postavka “Boja” ili “Kontrast” u izborniku Meni slike postavljena na minimum? (22. str.)Provjerite Sustav boja. (27. str.)
	Mutna ili izobličena slika(nema zvuka ili je zvuk tih)	Vratite program. (27. str.)
	Prikazana je neobična slika	Isključite TV pomoću prekidača za uključivanje / isključivanje napajanja, a zatim ga ponovno uključite.
HDMI Ostalo	Nema zvuka	Je li “Isključivanje zvuka” aktivno? (9. str.)Je li glasnoća postavljena na minimum?
	Razina zvuka je niska ili je zvuk distorziran	Možda je smanjena kvaliteta primanja signala.Postavite “MPX” (22. str.) u izborniku Meni zvuka na “Mono”.
	Čuje se zvuk vrtnje	Zvuk stvara ugrađeni rashladni ventilator(nije znak neispravnosti).
	Zvuk je neobičan	Postavite postavku zvuka povezane opreme na “2ch L.PCM”.Provjerite postavku “HDMI1 / 3 ulaz” u izborniku Meni zvuka.(22. str.)Ako postoji problem s digitalnom zvučnom vezom, odaberite analognu zvučnu vezu. (42. str.)
	Slike s vanjske opreme neobične su kada je oprema povezana putem HDMI-ja	Je li HDMI kabel ispravno povezan? (40. str.)Isključite TV i opremu, a zatim ih ponovno uključite.Provjerite ulazni signal opreme. (44. str.)Koristite opremu kompatibilnu sa standardom EIA/CEA-861/861B.
	TV prelazi u “stanje pripravnosti”	Aktivira se funkcijaTimer isklj.TV ulazi u “stanje pripravnosti” otprilike 30 minuta nakon završetka emitiranja programa.
	Daljinski upravljač ne radi	Jesu li baterije ispravno instalirane? (6. str.)Je li TV uključen?

Specifikacije

			TH-42PY80PA TH-46PY80PA TH-50PY80PA
Izvor napajanja			AC 220-240 V, 50 / 60 Hz
Struje\Potrošnja	Prosječna upotreba 385 W		W 470 W 495 W
	Stanje pripravnosti 0.4 W
Zaslon	Proporcije		16:9
	Vidljiva veličina zaslona		106 cm (dijagonalno)922 mm (Š) × 518 mm (V)	117 cm (dijagonalno)1.019 mm (Š) × 573 mm (V)	127 cm (dijagonalno)1.106 mm (Š) × 622 mm (V)
	Broj piksela		2.073.600 (1.920 (Š) × 1.080 (V)) [5.760 × 1.080 točaka]
Zvuk	Zvučnik		160 mm × 42 mm × 2 pcs, 8 Ω
	Audio izlaz		20 W (10 W + 10 W), 10% THD
	Slušalice		M3 (3,5 mm) stereo mini utičnica × 1
PC signali			VGA, SVGA, XGASXGA ...... (komprimirano)Vodoravna frekvencija skeniranja 31 - 69 kHzOkomita frekvencija skeniranja 59 - 86 kHz
Sustavi za primanje /Naziv frekvencije			PAL B, G, H, I, SECAM B, G, SECAM L / L’VHF E2 - E12 VHF H1 - H2 (ITALIJA)VHF A - H (ITALIJA) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hiperfrekvencija)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Reprodukcija NTSC vrpce na nekim PAL videorekorderima (VCR)M.NTSC Reprodukcija sa M.NTSC videorekordera (VCR)NTSC (samo AV unos) Reprodukcija s NTSC videorekordera (VCR)
Antena – stražnja			VHF / UHF
Uvjeti rada			Temperatura : 0 °C - 35 °CVlažnost : 20 % - 80 % RH (nema kondenzacije)
Terminali za povezivanje	AV1 (SCART terminal)		terminal s 21. kontaktom (Audio/Video ulaz, Audio/Video izlaz, RGB ulaz, Q-Link)
	AV2 (SCART terminal)		terminal s 21. kontaktom (Audio/Video ulaz, Audio/Video izlaz, RGB ulaz, S-Video ulaz, Q-Link)
	AV3	VIDEO	RCA PIN vrsta × 1	1,0 V[p-p] (75Ω)
		S-VIDEO	Mini DIN 4-pin	Y:1,0 V[p-p] (75Ω) C:0,286 V[p-p] (75Ω)
		AUDIO L - R	RCA PIN vrsta × 2	0,5 V[rms]
	COMPONENT	VIDEO	YPB, PR	1,0 V[p-p] (uključujući sinkronizaciju)±0,35 V[p-p]
		AUDIO L - R	RCA PIN vrsta × 2	0,5 V[rms]
	Ostali	HDMI1 / 2 / 3	Priključci VRSTE A	●Ovaj TV podržava funkciju “HDAVI Control 3”.
		PC	D-SUB 15PIN VISOKE GUSTOĆE	R,G,B/0,7 V[p-p] (75Ω)HD, VD/TTL razina 2,0 - 5,0 V[p-p] (visoki ukupni otpor)
		Utor za karticu	Utor za SD karticu x 1
	Izlaz	AUDIO L - R	RCA PIN vrsta × 2	0,5 V[rms] (visoki ukupni otpor)
Dimenzije ( Š × V × D )			1.048 mm × 727 mm × 327 mm(S postoljem)1.048 mm × 679 mm × 99,7 mm(Samo TV)	1.158 mm × 800 mm × 387 mm(S postoljem)1.158 mm × 747 mm × 99,7 mm(Samo TV)	1.244 mm × 844 mm × 387 mm(S postoljem)1.244 mm × 790 mm × 99,7 mm(Samo TV)
Masa			34,0 kg Net (S postoljem)30,0 kg Net (Samo TV)	40,0 kg Net (S postoljem)35,0 kg Net (Samo TV)	43,0 kg Net (S postoljem)38,0 kg Net (Samo TV)

Napomena

• Dizajn i specifikacije podložni su promjeni bez prethodne obavijesti. Prikazana je približna masa i dimenzije.
• Ova je oprema kompatibilna s dolje navedenim EMC standardima.
  EN55013, EN61000-3-2, EN61000-3-3, EN55020, EN55022, EN55024.
  Stalak: ST-42R3-W2 / ST-50R3-W2 (Potrebno sigurnosno odobrenje)

Informacije o odlaganju u drugim zemljama izvan Europske unije

Ovaj simbol je važeći samo u Europskoj uniji.

Ako želite odbaciti ovaj proizvod, molimo kontaktirati lokalne vlasti ili prodavatelja i pitati za ispravnu metodu odlaganja.

Licenca

● VGA je zaštitni znak tvrtke International Business Machines Corporation.
Macintosh je registrirani zaštitni znak tvrtke Apple Inc., SAD.
- S-VGA je registrirani zaštitni znak udruge Video Electronics Standard Association.
Čak i ako se posebno ne naznače, zaštitni znaci neke tvrtke ili proizvoda u potpunosti se poštuju.
- Logotip SDHC-a zaštitni je znak.
- HDMI, logotip HDMI -ja i High-Definition Multimedia Interface zaštitni su znaci ili registrirani zaštitni znaci tvrtke HDMI Licensing LLC.
HDAVI Control™ zaštitni je znak tvrtke Matsushita Electric Industrial Co., Ltd.
x.v.Color™ je zaštitni znak.

Kupčeva evidencija

Broj modela i serijski broj ovog proizvoda moguće je pronaći na stražnjoj ploči. Trebali biste zapisati serijski broj u za to predviđen prostor ispod ovog teksta i sačuvati ovu knjižicu i račun kao trajni dokaz kupnje radi lakšeg prepoznavanja proizvoda u slučaju krađe ili gubitka te za svrhe usluga vezanih uz jamstvo.
