KORISNIČKI PRIRUČNIK TX-P50VT60E PANASONIC

1 Cl priključak 1-2
2 Priključak za SD karticu
3 Priključak za slušalice
4 USB 1-3 priključci
5 HDMI1-3 priključci
6 DIGITAL AUDIO priključak
7 AV2 priključak (COMPONENT / VIDEO)
8 AV1 priključak (SCART)
9 SERVICE PORT priključak

Ovaj terminal je namenjen za specijalne aplikacije koje koriste ovlašćeni dobavljači usluga.

10 Terminal za zemaljsku/kablovsku antenu
11 Terminal za povezivanje satelitske antene
12 ETHERNET priključak

Osnovna povezivanja

- Kako biste obezbedili pravilnu instalaciju satelitske i antene za zemaljski signal, molimo vas da kontaktirate prodavca opreme. Pored toga, kontaktirajte kompanije čiji signal primate.

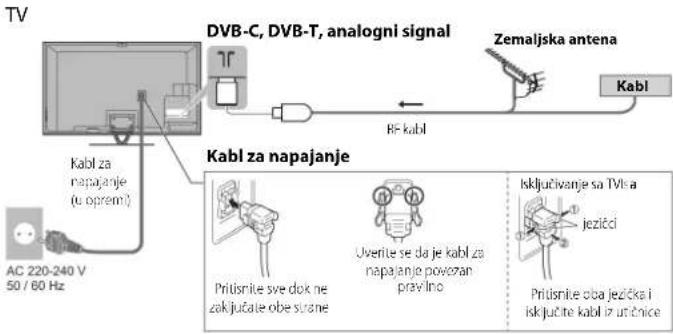

Kabl za napajanje i antena

TV DVB-C, DVB-T, analogni signal Zemalska antenna Kabl BF kabl Kabl za napajanje AC 220-240 V 50 / 60 Hz Kabl za napajanje Pritisnite sve dok ne zaključate obe stroane Uverite se da je kabl za napajanje povozan pravlno isključivanje sa TVI-a jezičci Pritisnite oba ječička i isključite kabl iz určnice

Satelitska antena

■ DVB-S (dvostruki prijemnik (DiSEqc))

■ DVB-S (dvostruki prijemnik (sistem sa jednim kablom))

■ DVB-S (jedan prijemnik)

Satelitska antena Kazl satelitske antene

AV uređaji

■ DVD snimač / VCR

■ DVD snimač/VCR i dekoder

Mreža

• Kako biste omogućili mrežne funkcije (VIERA Connect, i td.), morate da povežete TV na širokopojasno mrežno okruženje. Ako ne koristite širokopojasne mrežne usluge, kontaktirajte prodavca opreme u vezi sa dodatnim informacijama.
• Pripremite Internet okruženje za kablovsku ili bežičnu vezu.
• Priprema mrežne veze počeće prilikom prve upotrebe TV-a.

Kablovska veza

LAN kabl (neoklopljen) Upotrebite UTP LAN kabl. *Manje od 10 cm Feritno jezgro - veliko Instalacija jezgra ① Orvorite jezičke ② Obmotajte kabl dva pura. ③ Zatvorite jezgro.

Bežična veza

Interni bežični LAN Pristupna tačka Internet okruženje

Ostale veze

DVD plejer
(komponentna oprema)

Kamkorder/oprema za igre

(VIDEO oprema)
TV

■ Pojačalo (za slušanje zvuka preko zvučnika)

• Upotrebite HDMI2 priključak za povezivanje pojačala. Ova veza je dostupna kada koristite pojačalo sa ARC (Audio Return Channel) funkcijom. U slučaju pojačala bez ARC funkcije, upotrebite DIGITAL AUDIO priključak.
• Da biste uživali u zvuku sa spoljašnje opreme uz višekanalni zvuk (npr., Dolby Digital 5.1ch), povežite opremu na pojačalo. Informacije o povezivanju potražite u uputstvu za upotrebu opreme i pojačala.

Slušalice

TV M3 stereo mini priključsk manje od 10 cm Feritno jezgro - maio Da podesite nivo zvuka: [Headphone Volume] opcija u Sound meniju. Instalacija jezgra ① Cvorite jezičsk ② Obmotsje katol dva puta ③ Zatvorite jezgra

■ Common Interface (Cl priključak)
TV

CI modul

*3 Upotrebite USB 3 priključak za povezivanje USB HDD-a.

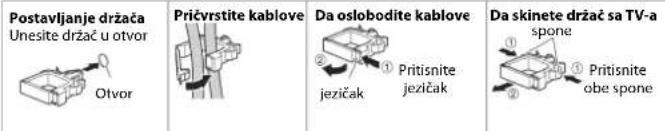

Upotreba trake i držača kablova

• Nemojte da sprovodite satelitski, RF kabl i kablove za napajanje zajedno (može da se javi distorzija slike).
• Fiksimajte kablove uz pomoć trake i držača po potrebi.
• Kada koristite opcionalnu opremu, dodatne informacije o fiksiranju kablova potražite u priručniku za sklapanje.

Da zakačite traku na TV Obacite traku za obezbeđivanje kablova u otvor Otvor Obezbeđivanje kablova ① Provucite vrh kroz kukice kukice Da skinete traku sa TV-a: ② spone ③ Pritisnite spone sa obe strane Da o pustite traku: ② Pritisnite i držite jezičak jezičak.

• Isključivanje/uključivanje zvuka.

10 [TEXT] taster

- Pozivanje teletekst funkcije.

11 [+/-] kontrola nivoa zvuka
12 Numerički tasteri

• Promena kanala i teletekst stranica.
• Izbor karaktera.
• U pripremnom režimu, pritiskom na ovaj taster uključujete TV.

13 [eHELP] dugme

- Prikaz [eHELP] aplikacije (interno uputstvo za upotrebu).

14 [LIGHT] taster

- Osvetljivanje tastera 5 sekundi (izuzev tastera „25“).

15 [INPUT TV/AV] - izbor ulaznog režima

• TV – prelazak u DVB-S / DVB-C / DVB-T / analogni režim.
- AV – prelazak u AV ulazni režim iz liste za izbor izvora.

16 [EXIT] dugme

- Ista funkcija kao taster „11“ na daljinskom upravljaču.

8 [APPS] taster

- Ista funkcija kao taster „5“ na daljinskom upravljaču.

- Ista funkcija kao taster „20“ na daljinskom upravljaču.

11 Tasteri za promenu kanala

- Ista funkcija kao taster „23“ na daljinskom upravljaču.

12 [OK] taster

■ Touch Pad površina

Dodirnite centar površine kao potvrdu "OK".

Pomerite prst da biste pomerili kursor (na Internet sadržaje ili [Cursor Settings] opciju u [VIERA Touch Pad Controller] (Setup) meni), odaberite stavku, podesite nivo, i td.

Pomerajte prst po ivici da skrolujete sadržaj.

■ Instalacija/vađenje baterija

Otvorite poklopac Zatvorite poklopac Vodite računa o polaritetu (+ ili -)

Napomene

• Preporučujemo vam da kontroler držite u ruci prilikom upotrebe.
• Energija baterije se koristi svaki put kada koristite kontroler (uključujući operaciju dodira Touch Pad površine) čak iako ne kontrolišete TV. To može da skrati radni vek baterije.
• Neke operacije zavise od aplikacije.

Kontrole na televizoru

- Kada pritisnete tastere 1, 2, 3, na desnoj strani ekrana na tri sekunde prikazuje se kontrolna ploča radi označavanja pritisnutog tastera.

1 2 3 4 5 6 7 23 mm 8 9

1 Taster za izbor ulaznog režima

- Pritisnite taster više puta sve dok se ne prikaže željeni režim.

[Main Menu] taster

- Pritisnite i držite dugme oko 3 sekunde da prikažete glavni meni.

[OK] taster (kada ste u sistemu menija)

2 Promena kanala

- Pomeranje kursora gore/dole (kada ste u sistemu menija)

3 Promena nivoa zvuka

- Pomeranje kursora levo/desno (kada ste u sistemu menija)

4 Prekidač za uključivanje/isključivanje (Power ON/OFF)

- Upotrebite prekidač da uključite ili isključite napajanje.

5 Prijemnik signala daljinskog upravljača

- Nemojte da postavljate predmete između prijemnika signala na TV-u i daljinskog upravljača.

- LED indikator trepće kada TV prima komandu sa daljinskog upravljača.

8 Integrisana kamera

• Kamera iskače iz kućišta kada je aktivirate. Pritisnite kameru odozgo da biste je zatvorili.
• Informacije o upotrebi kamere potražite u [eHELP] aplikaciji (Funkcije > Integrisana kamera)

9 Sočivo

- Nagib: -17^ do +17^

Upotreba ekranskog sistema menija

Uključite napajanje TV-a.

Pritisnite [ ] dugme na TV-u ili [ ] dugme na daljinskom upravljaču (prekidač napajanja na TV-u mora da bude uključen).

Prikazana je neobična slika

• Isključite TV pritiskom na prekidač napajanja, a zatim ga uključite ponovo.
• Ako se problem nastavi, inicijalizujte sve postavke. [Shipping Condition] u [System Menu] meniju (Setup Menu).

Čuje se neobičan zvuk sa TV-a.

Prvo, isključite priključak iz električne utičnice.

Ekranska ploča, kućište, postolje

Redovno održavanje: Pažljivo obrišite površinu ekrana, kućišta ili postolja uz pomoć meke tkanine kako biste uklonili prašinu ili otiske prstiju.

Za tvrdokorne mrlje: Prvo očistite prašinu sa površine. Navlažite meku tkaninu čistom vodom ili rastvorom neutralnog deterdženta (1 deo deterdženta na 100 delova vode). Iscedite tkaninu i obrišite površinu. Na kraju, suvom tkanininom obrišite i osušite vlagu.

Pažnja

• Nemojte da koristite tvrdu tkaninu ili da trljate površinu suviše snažno zato što na taj način možete da izazovete ogrebotine na površini.
• Vodite računa o tome da ne izlažete površine TV-a vodi ili deterdžentu. Prodor tečnosti unutar TV-a može da izazove kvar proizvoda.
• Nemojte da izlažete površine uređaja sredstvu za odbijanje insekata, rastvaračima, razređivaču ili drugim agresivnim hemikalijama. To može da utiče na kvalitet površine ili da izazove skidanje boje.
• Površina ekranske ploče podvrgnuta je specijalnom postupku i može lako da se ošteti. Vodite računa o tome da udarite ili ogrebete površinu noktom ili drugim tvrdim predmetom.
• Nemojte da dozvolite da kućište i postolje budu u kontaktu sa gumenim ili plastičnim predmetom duže vreme. To može negativno da utiče na kvalitet površine.

Priključak kabla za napajanje

Brišite redovno priključak kabla za napajanje suvom tkaninom. Vlaga i prašina mogu da dovedu do požara ili strujnog udara.

Specifikacije

50 inčni model	55 inčni model
Br. modelaBr. modela	TX-PSOWTR60IF	TX-P55VTR60IF
Dimerazije ( × V^*1 × D)	1203 mm × 790 mm × 301 mm ^*2 1203 mm × 702 mm × 50 mm ^\#	1318 mm × 855 mm × 296 mm ^*2 1318 mm × 767 mm × 51 mm ^\#
Težina	31.5 Neto ^* , 26.0 Neto ^*3	38.5 Neto ^* , 31.5 Neto ^*3

6S-inčni model
Br. modelaBr. modela	TX-P65VT60E
Dlmenatie (S × V^*1 × D)	1531 mm × 975 mm × 323 mm ^*2 1531 mm × 887 mm × 51 mm ^*3
Težina	50.5 Neto ^*4 , 42.0 Neto ^*3

Izvo na pajanja		AC 220-240 V, 50 / 60 Hz
Ekanskaploča		Plazma ekran
Zvuk	Zvučnik	Prednji zvučnik x2, niskotonac (Φ 75 mm) x 1
	Audio izlaz	20 W (5 W + 5 W + 10 W)
	Zastkvaltse	M3 (3.5 mm) stereo mini priključak × 1
Terminali za povezivanje spoljašnje opreme	AWT ulaz / izlaz	SCART (Audio/Video ulaz, Audio/Video izlaz, RGB ulaz)
	AVZinput (COMPRONET/WIDNOV)	VIDEO RCA PIN tip × 1 1.0 V[p-p] (75 Ω)
		AUDIO/L - R RCA PIN tip × 2 0.5 V[rms]
		Y 1.0 V[p-p] (uklučujući sinhronizaciju),PB,PR ±0.35 V[p-p]
	HDMI1/2/3 input	Priklučci tipa A.HDMI1/3: 3D, Content Type, Doep Colour, x.v.ColourTMHDMI2: 3D, Content Type, Audio Return Channel, Deep Colour,x.v.ColourOvaj TV podržava "HDAVI Control 5" funkcije.
	Zalkanticu	Za SD karticu x 1Common Interface priključak (u skladu sa CI Plus standardom) × 2
	ETHERNET	RJ45, IEEE802.3 10BASE-T / 100BASE-TX
	USB1//2	USB 1 / 2 : USB2.0 DC 5 V, maks. 500 mAUSB 3: USB3.0 DC 5 V, maks. 900 mA
	DIGITAL/AUDIO idaz	PCM / Dolby Digital / DTS, optičko vlakno
Sistemi zaprijem // Nazivopsegra® 4		DVB-S/S2 : digitalni satelitski servisi (MPEG2 i MPEG4-AVC(H.264))Opseg frekvencija prijemnika – 950 MHz do 2150 MHzDiSeqC – verzija 1.0
		DVB-C : digitalni kablovski servisi (MPEG2 i MPEG4-AVC(H.264))
		DVB-T : digitalni zemaljski servisi (MPEG2 i MPEG4-AVC(H.264))
		PAL B, G, H, I, SIECAWILB, G, SIECAWIL, II'	VHF E2-E12 VHF H1-H2 (Italija)VHF A-H (Italija) UHF E21-E69CATV (S01-S05) CATV S1-S10 (M1-M10)CATV S11-S20 (U1-U10) CATV S21-S41 (hiperops.)
		PAL ID, K, SIECAWILD, K	VHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69
		PAL S25/80: Reprodukcija NTSC traka sa neckih PAL VCR uređaja
		M.NTSC: Reprodukcija sa M.NTSC VCR uređaja
		NTSC (samro AV ulaz): Reprodukcija sa NTSC VCR uređaja
Ulazza-sataanteou		Ženski ulaz F tipa, 75Ω x2
Ulazza-antenu		VHF / UHF
Radniustovi		Temperatura: 0 °C - 35 °CWaznanst vazluha: 20 % - 80 % RH (bez kondenzacije)

*1 Uz integrisanu kameru: +23mm visine.
*2 Sa postoljem.
*3 Samo TV.
*4 Najnovije informacije o dostupnim servisima potražite na sledećoj adresi (samo na engleskom) http://panasonic.net/viera/support

Integrisani bežični Integ LANLAN	Klsvojenč standardi i opseg frekvencijačuvdjeni standardi i opseg frek IEEE802.11a/n5180-5320 GHz, 5500-5580 GHz, 5660-5700 GHzICEE802.11b/g/n2412 - 2472 GHz
	BezbednostBezbednostWPA2-PSK (TKIP/AES), WPA-PSK (TKIP/AES), WEP (64 bit/128 bit)
Bežična Bluetooth Bežičn technologija*technologija	Standard: Staatstoch 3.0 Bežična BluetoothOpseg frekvencija: 2412-2492-2492-Gelja:
