KORISNIČKI PRIRUČNIK Viera TX-22LX2P PANASONIC

Prikazana ilustracija je slika.

Dobrodošli

Poštovani Panasonic kupče,

Nadamo se da će vam vaš novi LCD TV pružiti godine uživanja. Tekst pod naslovom Quick Start Guide (Vodič za brz poč etak) objašnjava kako brzo početi koristiti uređaj. Preporuč ujemo vam da pročitate ovo uputstvo u potpunosti i da ga sačuvate za buduću uporabu pri istraživanju naprednih funkcija koje vam pruža ovaj LCD TV.

Sadržaj

Upozorenje i oprez 3

Pribor 3

Ulaganje baterija u daljinski upravljač 4

Kako koristiti LCD stalak 4

Quick Start Guide 5

Osnovne konrole: gonja ploča i daljinski uprav...... 7

Uporaba izbornika na ekranu 8

Izbornik slike 9

Izbornik zvuka 10

Izbornik podešnja.... 11

Izbornik ugađanja – pregled 12

Izbornik ugađanja – Uređenje programa 13

Dodavanje / brisanje programskih pozicija.... 13

Micanje programskih pozicija 13

Ugadanje programskih pozicija 13

Preimenovanje programskih pozicija 14

Zaključavanje programskih pozicija 14

Promjena sustava zvuka kanala 14

Kopiranje programskih informacija na uređaj za snimanje 14

Izbornik ugadanja – Automatsko podešenje.... 15

Izbornik ugađanja – Ručno ugađanje 16

Ručno uga]anje (preko gornjeg panela) 16

Q-Link....17

Kontrola izgleda slike 18

VCR / DVD rukovanje 20

Teletext rukovanje 21

Zaustavljena slika 23

Audio / Video spajanja 24

Kako spojiti slušalice 24

Kako spojiti AV1 / 2 Scart terminale 25

Kako spojiti AV3 ulazne terminale 25

Problemi uradu....26

Održavanje 27

Informacije o Scart i S-video terminalima 27

Karakteristike 28

Ne skidajte zadnji poklopac uređaja jer su neki dostupni djelovi pod naponom. Nema dijelova koje bi sami mogli popraviti.

• TV Igre / Kućna računala

Dulje korištenje ekrana za TV igre ili kućna računala mogu prouzročiti tzv. trajnu 'sjenu'na ekranu. Ova vrsta trajnog oštećenja ekrana može se ograničiti upotrebom slijedeć ih opcija:

• Smanjite intezitet svjetlosti i kontrasta na minimalnu razinu gledanja.
• Ne koristite uredaj dugo vremena kontinuirano kada koristite TV igre ili kućna računala jer može prouzročiti trajno oštećenje LCD TV ekrana.
• Primjeri zaustavljenih slika uključuju logo oznake, video igre, kompjutorske slike, teletext i slike prikazane u 4:3 modu.
• Ova vrsta oštećenja LCD ekrana, nije kvar uslijed neispravnog rada uređaja, te stoga ne podliježe Panasonic jamstvu.

- Uklj./Isklj.sklopka ne isključuje u potpunosti ovaj TV uređaj iz napajanja. Izvucite utikač iz zidne utičnice prije spajanja ili otpajanja bilo kojeg potrošača ili TV uređaj ne namjeravate koristiti dulje vrijeme.

Napomena:

Ako ne isključite uređaj nakon završetka programa, on će se automatski prebaciti u pripremno stanje nakon 30 minuta. Ova funkcija neće raditi ako je TV podešen na AV mod.

- Briga i održavanje kućišta i LCD ekrana

Izvucite utikač iz zidne utičnice. Kućište i LCD ekran možete čistiti sa mekom vlažnom kripicom umoćenom u blagu otopinu deterdenta i vode. Ne upotrebljavajte otopine koji sadrže benzin ili petrolej.

- Kada je temperatura ambienta hladna, slici je potrebno kratko vrijeme da postigne normalno osvjetljenje, to nije greška. (Poslije kratkog vremena, slika će imati normalno osvjetljenje.)

- Odgovarajuća ventilacija je važna kako bi spriječila kvar električnih komponenti, preporučamo udaljenost od najmanje 10 cm sa svih strana od ostalih komponenti, čak i kad je smješten u ormaru izmeču polica, ne smije biti pokriven predmetima koji bi zapriječili ventilacione otvore.

- Izbjegavajte izlaganje TV uređaja direktnom sunčevom svjetlu i ostalim izvorima topline. Ne postavljajte predmete na uredaj, koji mogu prouzročiti vatru, npr. zapaljena svijeća.

Pribor

Provjerite da li imate pribor i opremu prikazanu dolje

□ Upute za uoporabu

☐ Daljinski upravljač Transmitter (EUR7636040)

□ Baterije za daljinski uravljač (2 × R6 (UM3) size)

Jamstveni list

Panasonic

Ulaganje baterija u daljinski upravljač

①

Provjerite molimo vas, da li je uređaj isključen iz zidne utičnice napajanja prije spajanja ili otpajanja bilo kakvih vodiča.

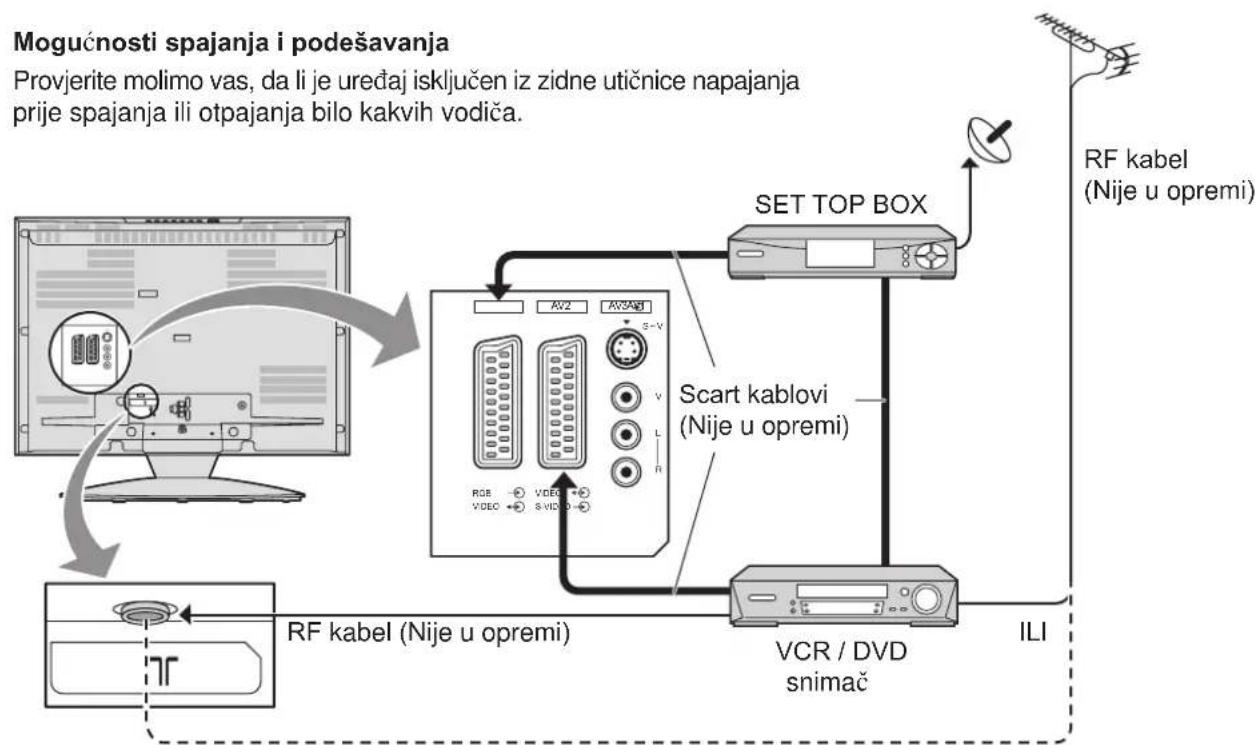


Priključite antenu i spojite ostale uredaje.

Utaknite glavni naponski kabel u zidnu utičnicu.

Pritisnite ⚙ sklopku na TV uređaju kako bi uključili uređaj.

Prebacite uredaj u pripremni položaj, pritiskom na

tipku na daljinskom upravljaču.

TV uredaj možete uključiti pritiskom na tipku

ponovno, ako je TV uređaj u pripremnom položaju.

čnicu. m na ložaju. Pokazivač napajanja Priprema : Crveno Uključeno : Nema svjetla Signalni senzor daljinskog upravljača Panasonic

Vodič za brzi početak - Quick Start Guide

Odaberite svoju državu.

Za Belgiju, Švicarsku i E.Eu, odaberite željeno jezično područje. Ako želite provoditi ručno ugađanje, pritisnite Zelenu tipku. Pogledajte stranicu 16.

Green

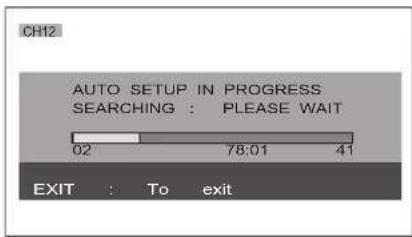

Automatsko podešavanje će započeti, postaje će biti locirane i pohranjene.

Ako je kompatibilini uređaj za snimanje priključen na ispravni Scart priključak programski podaci biti će prebačeni na uređaj preko Q-Link funkcije. Pogledajte stranicu 17.

Land Deutschland Österreich France Italia España Portugal Nederland Denmark Svends Norge Suomi Belgien Schweiz EU-ADA Polaka Česká republika Magyarország E.Eu SuchlaufStart ATP Abbruch

Panasonic TV

CH12 AUTO SETUP IN PROGRESS SEARCHING : PLEASE WAIT 02 78:01 41 EXIT : To exit

TV na VCR ili DVD Recorder spuštanje

Ako su "Q-Link", "NEXTVIEWLINK" ili kompatibilni uređaji za snimanje priključeni na Scart terminal prije početka 2 koraka, programske informacije biti će spuštene u uređaj.

DOWNLOAD IN PROGRESS

PLEASE WAIT

Programme : 63

Remote control unavailable

Programske pozicije biti će spuštene u uredaj za snimanje, istim redoslijedom kao što su pohranjene u TVu. Pogledajte stranicu 17.

Svi VCRi / DVD snimači ne podržavaju spuštanje programskih informacija, kod nekih morate to učiniti ručno.

Za detalje, pogledajte upute za rukovanje uredaja za snimanje.

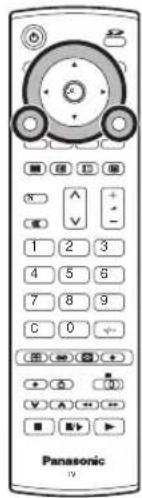

Mnogim funkcijama dostupnim na ovom TV uredaju možete pristupiti preko On Screen Display sustava izbornika. Upotrijebite daljinski upravljač kako je dolje prikazano za pristup i podešenje željenih funkcija.

Tipka MENU koristi se za otvaranje glavnog izbornika i isto tako za povrat na prijašnji izbornik.

Tipke smjera gore i dolje koriste se za pomicanja kursora i odabir izbornika.

Tipke smjera za lijevo i desno koriste se za pristup izbornicima, podešenju vrijednosti ili za odabir sa liste ponude opcija.

Tipka OK koristi se za mnogobrojne funkcije i pohranu podešenosti nakon završenih prilagodbi ili pohranu podešenosti opcija.

Tipka EXIT služi za izlaz iz sustava izbornika i povrata na normalno gledanje TV programa.

MENU

EXIT

Panasonic TV

Svaki put kada je prikazan izbornik, na ekranu sa pojavi POMOĆ NA EKRANU. Ovaj pomoćni kvadratić pokazuje koju tipku na daljinskom upravljaču trebate upotrijebiti za kretanje po izborniku, pogledajte gore za opis funkcija tipaka.

Napomena:

Pomoćni kvadratić se ne pojavljuje u izborniku slika u ovim uputstvima zbog prostornog ograničenja.

POMOĆ NA EKRANU Kvadratić 'Uputstva'

Pomaknite za odabir Izbornika slike.

Pristup Izborniku slike.

Pomaknite za odabir opcije izbornika.

Podesite izabranu opciju ili pristupite izabranom izborniku.

Pritisnite tipku EXIT u bilo koje vrijeme za povrat gledanju TV programa.

MENU

Viewing mode

Izbornik Viewing mode omogućava vam odabir tri različita podešenje ekrana - Dynamic, Normal Cinema.

Svaku opciju u Viewing mode izborniku, Kontrast Svjetlost, Nijansa (samo za NTSC), Boja, Oštrina i ravnoteža boje može se podesiti i pohraniti kako bi odgovarala vašim potrebama (na primjer, kada su vam potrebna različita podešenja za gledanje sportskih emisija, filmova, vijesti itd.) Viewing mode nudi vam do maksimalno tri odvojena pojedinana podešenja za svaki izvor signala: RF, AV1, AV2, AV3, AV4 (uključujući RGB). Promjene su automatski pohranjene. Uz analizu i obradu ulazne slike, sva tri moda se automatski unapreduju.

Glavni izbornik

Izbornik slike
Izbornik zvuka
Izbornik podeš enja

Picture menu

Povećavanje ili smanjivanje vrijednosti ovih opcija prema vašem osobnom izboru.

Nijansa

Ako je NTSC izvor signala spojen na TV, zasićenost boje možete podesiti porema vlastitom ukusu.

Ravnotež a boje

Omogućava vam podešavanje ukupnog tona boje slike.Odaberite između Hladno,Normalno i Toplo.
