KORISNIČKI PRIRUČNIK Viera TX-55DXU601E PANASONIC

Kabl i priključak za napajanje

Upozorenje

1. Uklonite šrafove (B) sa TV-a.
2. Izvucite postolje iz TV-a.
3. Uklonite šrafove (A) sa nosača.

Povezivanje

• Prikazana spoljašnja oprema i kablovi se ne isporučuju uz ovaj TV.
• Vodite računa o tome da uređaj bude isključen iz električne utičnice pre povezivanja ili isključivanja drugih kablova.
• Proverite da li terminali i priključci kablova odgovaraju jedni drugima prilikom povezivanja.
  • Koriste pun HDMI kabl.
• Udaljite TV od elektronske opreme (video oprema i dr.) ili opreme sa infracrvenim senzorom. U suprotnom, može da se javi distorzija slike/žvuka ili to može da utiče na rad druge opreme.
• Pored toga, pročitajte uputstvo za upotrebu opreme koju povezujete.

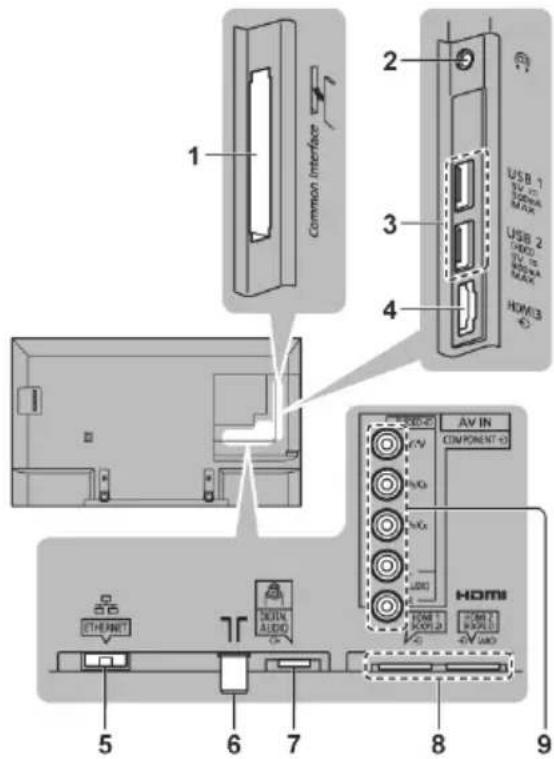

Terminali

1 2 3 4 USB 1 TV 10 NORMAL MAX USB 2 TOMO TV 10 NORMAL MAX HOMES 5 6 7 8 9 ETHENSIT AV IN COMPONENT O HOMI HOMI HOMI HOMI HOMI HOMI HOMI HOMI HOMI HOMI HOMI

1 Cl slot → (str. 10)
2 Prilkjučak za slušalice → (str. 10)
3 USB 1-2 priključci
4 HDMI3 priključak
5 ETHERNET priključak → (str. 11)
6 Priključak za terestrialni/kablovski signal → (str. 8)
7 DIGITAL AUDIO priključak
8 HDMI 1-2 priključci → (str. 9, 10)
9 AV (COMPONENT / VIDEO) priključak → (str. 10)
- Da biste gledali sadržaj u 4K formatu, upotrebite HDMI terminal. (str. 9)

Osnovna povezivanja

Kabl za napajanje Kabl za napajanje (u opremi) AC 220-240 V 50 / 60 Hz

Povezivanje DVB-via-IP klijent uređaja

TV poseduje DVB-via-IP klijent funkciju i može da se poveže na DVB-via-IP server ili SAT>IP kompabilne servere radi prijema emitovanog signala (broadcast streaming).

CI priključak (Common Interface)

• Isključite napajanje TV-a preko prekidača svaki put kada unosite ili vadite CI modul.
• Ako karca i Cl modul dolaze kao komplet, prvo unesite Cl modul, a zam unesite karcu u Cl modul.
• Unesite ili vadite CI modul u potpunosti u odgovarajućem smeru.
• Obično se prikazuju šifrovani kanali. (Kanali koje možete da gledate i funkcije zavise od CI modula.) Ako se šifrovani kanali ne prikažu:
• Na tržištu mogu da se nadu CI moduli sa starijim upravljačkim soverom koji nije u potpunos kompabilan sa ovim novim CI+ v1.3 televizorom. U tom slučaju, molimo vas da kontaktirate dobavljača sadržaja.
• Više informacija potražite u [eHELP] aplikaciji (Functions > Common Interface), pročitajte priručnik za upotrebu CI modula ili kontaktirajte dobavljača sadržaja.

→ [Common Interface] stavka u Setup meniju

1. Prijemnik signala daljinskog upravljača

- Nemojte da postavljate predmete između prijemnika signala na TV-u i daljinskog upravljača.

- LED indikator trepće kada TV prima komandu sa daljinskog upravljača.

4. Taster za izbor ulaznog režima

- Prisnite taster više puta sve dok se ne prikaže željeni režim.

[Main Menu]

- Prisnite i držite dugme najmanje 3 sekunde da prikažete glavni meni.

[OK] (kada ste u sistemu menija)

5. Promena kanala

- Pomeranje kursora gore/dole (kada ste u sistemu menija)

6. Promena nivoa zvuka

- Pomeranje kursora levo/desno (kada ste u sistemu menija)

7. Prekidač za uključivanje/isključivanje (Power ON/OFF)

- Upotrebite prekidač da uključite ili isključite napajanje.

- Da biste u potpunosti isključili uređaj, morate da isključite kabl za napajanje iz električne utičnice.

• [Pripremni režim / Uključeno

1 Uključite napajanje TV-a.

ili

(Daljinski upravljač)

• TV mora da bude uključen preko prekidača napajanja. (str. 12)

Na nekoliko sekundi na ivici ekrana prikazuje se traka sa informacijama.

- Za informacije o upotrebi i postavkama, pogledajte [eHELP]. (Read rst > Features)

2 Odaberite režim.

- Dostupni režimi zavise od memorisanih kanala.

3 Odaberite kanal.

gore

dole

ili

Prikazana je neobična slika

• TV poseduje funkciju za samo-tesranje. Ova funkcija omogućava dijagnostikovanje problema sa slikom ili zvukom.
→ [TV Self Test] stavka u [Help] meniju
- Isključite TV pritiskom na prekidač napajanja, a zam ga uključite ponovo.
- Ako se problem nastavi, inicijalizujte sve postavke.
→ [Shipping Condion] stavka u [System] (Setup) meniju

Prvo, isključite priključak iz električne učnice.

Ekranska ploča, kućište, postolje

Redovno održavanje:

Pažljivo obrišite površinu ekrana, kućišta ili postolja uz pomoć meke tkanine kako biste uklonili prašinu ili oske prsju.

Za tvrdokorne mrlje:

(1) Prvo očistite prašinu sa površine.
(2) Navlažite meku tkaninu čistom vodom ili rastvorom neutralnog deterdženta (1 deo deterdženta na 100 delova vode).
(3) Iscedite tkaninu. (Vodite računa o tome da voda ne prodre u TV. To može da izazove kvar proizvoda).
(4) Pažljivo obrišite vlagu i prašinu sa uređaja.
(5) Na kraju, suvom tkanininom obrišite i osušite vlagu.

Oprez

• Nemojte da koristite tvrdu tkaninu ili da trljate površinu suviše snažno jer tako možete da izazovete ogrebotine na površini.
• Nemojte da izlažete površine uređaja sredstvu za odbijanje insekata, rastvaračima, razređivaču ili drugim agresivnim hemikalijama. To može da utiče na kvalitet površine ili da izazove skidanje boje.
• Površina ekranske ploče podvrgnuta je specijalnom postupku i može lako da se ošeteti. Vodite računa o tome da ne udarite ili ogrebete površinu noktom ili drugim tvrdim predmetom.
• Nemojte da dozvolite da kućište i postolje budu u kontaktu sa gumenim ili plasčnim predmetom duže vreme. To može negavno da uče na kvalitet površine.

Priključak kabla za napajanje

Brišite povremeno priključak kabla za napajanje suvom tkaninom. Vlaga i prašina mogu da dovedu do požara ili strujnog udara.

Specikacije

TV

Oznaka modela

[40-inčni model] : TX-40DXU601E

[49-inčni model] : TX-49DXU601E

[55-inčni model] : TX-55DXU601E

Dimenzije (Š × V × D)

[40-inčni model]
904 mm × 573 mm × 364 mm (sa postoljem)
904 mm × 518 mm × 49 mm (samo TV)
[49-inčni model
1106 mm × 699 mm × 364 mm (sa postoljem)
1106 mm × 644 mm × 66 mm (samo TV)
[55-inčni model]
1244 mm × 776 mm × 364 mm (sa postoljem)
1244 mm × 721 mm × 69 mm (samo TV)

Težina

[40-inčni model]
14,0 kg neto (sa postoljem)
12,0 kg neto (samo TV)
[49-inčni model]
18,0 kg neto (sa postoljem)
16,0 kg neto (samo TV)
[55-inčni model]
21,0 kg neto (sa postoljem)
18,0 kg neto (samo TV)

Izvor napajanja

AC 220-240 V, 50 / 60 Hz

Ekranska ploča

LED LCD ekran

Zvuk

Izlaz zvučnika

20 W (10 W + 10 W)

Slušalice

M3 (3.5 mm) stereo mini priključak × 1

Terminali za povezivanje

AV ulaz (COMPONENT / VIDEO)

VIDEO

Priključak RCA PIN pa × 1

1.0 V[p-p] (75 Ω)

AUDIO L - R

Priključak RCA PIN pa × 2

0.5 V[rms]

Y

1.0 V[p-p] (uključujući sinhronizaciju)

Usklađenost sa standardima i opseg frekvencija\*

IEEE802.11a/n

5.180 GHz - 5.320 GHz, 5.500 GHz - 5.580 GHz,

5.660 GHz - 5.700 GHz

IEEE802.11b/g/n

2.412 GHz - 2.472 GHz

Bezbednost

WPA2-PSK (TKIP/AES)

WPA-PSK (TKIP/AES)
