KORISNIČKI PRIRUČNIK KX-FP702 PANASONIC

Označava opasnosti koje mogu rezultirati malim ozljedama ili oštećenjem uređaja.

- Sljedeći simboli se koriste za klasifikaciju i opis vrste uputa koje se moraju primjeniti.

Ova vrsta simbola se koristi da upozori korisnike na određeni postupak koji se mora pažljivo izvršiti.

Ova vrsta simbola se koristi da upozori korisnike na određeni postupak koji se ne smije izvršiti.

Ova vrsta simbola se koristi da upozori korisnike na određeni postupak koji mora biti naglašen u svrhu sigurnog upravljanja uređajem.

UPOZORENJE

Spajanje napajanja i uzemljenja

Koristite samo izvor napajanja naznačen na uređaju. Ako niste sigurni u vrstu napajanja u vašem domu, obratite se lokalnom distributeru električne energije.

Ne stavljajte predmete na strujni kabel. Postavite uređaj na mjesto gdje nitko ne može stati na niti zapeti za kabel.

Ne preopterećujte strujnu utičnicu i produžni kabel. To može stvoriti rizik od požara ili strujnog udara.

Potpuno umetnite utikač kabela u strujnu utičnicu. Ako to ne učinite, možete uzrokovati strujni udar i/ili pregrijavanje što može rezultirati požarom.

Redovito čistite prašinu, itd. s utikača strujnog kabela tako da ga isključite iz utičnice i zatim obrišete suhom krpom. Nagomilana prašina može smanjiti otpornost na vlagu itd., što može uzrokovati požar.

Isključite uređaj iz napajanja ako se dimi, ima neuobičajeni miris ili proizvodi neuobičajene zvukove. Takvi uvjeti mogu uzrokovati požar ili strujni udar. Uvjerite se da se prestao dimiti i obratite se ovlaštenom servisu.

Nikada ne dodirujte utikač mokrim ru-kama. Postoji opasnost od strunog udara.

Postavljanje

Sigurno postavite uređaj na stabilnu površinu. Ako uređaj padne to može uzrokovati ozbiljna oštećenja i/ili ozijede.

Da spriječite rizik od požara ili strujnog udara ne izlažite ovaj proizvod kiši ili bilo kojem obliku vlage.

Prije čišćenja isključite uređaj iz strujne utičnice. Ne koristite tekuća ili sredstva za čišćenje u spreju.

Ne prekrivajte utore i otvore na uređaju. Oni služe za provjetravanje i zaštitu od pregrijavanja. Nikada ne postavljajte uređaj blizu radijatora ili na mjesta gdje nije osigurano pravilno prozračivanje.

Nikada ne gurajte predmete kroz utore uređaja. To može uzrokovati rizik od požara ili strujnog udara. Nikada ne ulijevajte tekućinu u uređaj.

Da smanjite rizik od strujnog udara, ne rastavljajte uređaj. Kada je potreban popravak odnesite uređaj u ovlašteni servis. Otvaranjem ili uklanjanjem poklopaca možete biti izloženi opasnom naponu ili drugim rizicima. Nepravilno sastavljanje može uzrokovati strujni udar naknadnim korištenjem uređaja.

Slijedite sva upozorenja i upute označene na ovom uređaju.

Ne nalijevajte tekućine (deterdžente, sredstva za čišćenje, itd.) po utikaču kabla telefonske linije i ne dopustite da se smoči. To može uzrokovati požar. Ako se kabel telefonske linije smoči, odmah ga izvucite iz utičnice i ne koristite ga.

lsključite uređaj iz strujne utičnice i zatražite popravak ovlaštenog servisa u slijedećim okolnostima:

• Ako je strujni kabel oštećen ili izlizan.
• Ako je tekućina prolivena unutar uređaja.
• Ako je uređaj bio izložen kiši ili vodi.
• Ako uređaj ne radi normalno prateći upute za uporabu. Podesite samo kontrole pokrivene uputama za uporabu. Nepravilno podešavanje može uzrokovati opsežan popravak u servisu.
• Ako je uređaj pao ili je fizički oštećen.
• Ako uređaj pokazuje zamjetne promjene radnih odlika.

OPREZ

Postavljanje i premještanje

Nikada ne spajajte telefonsku liniju pri- likom grmljavine.

Nikada ne postavljajte konektore telefonske linije u vlažnoj okolini osim ako konektor nije predviđen za takve uvjete.

Nikada ne dodirujte neizolirane telefonske žice ili priključke osim ako kabel telefonske linije nije isključen iz mrežne opreme.

Kada koristite ovaj uređaj morate se pridržavati osnovnih sigurnosnih odredbi kako bi smanjili rizik od požara, električnog udara ili osobne ozljede.

1. Ne koristite uređaj u blizini vode, npr. blizu tuš kabine, umivaonika, sudopera, itd.
2. Uslijed grmljavine izbjegavajte uporabu telefona osim bežičnog. Može postojati udaljeni rizik od strujnog udara preko munje.
3. Ne koristite ovaj uređaj za dojavu o curenju plina kada ste u blizini curenja.

SPREMITE OVE UPUTE

Za najbolji radni učinak

Položaj

- Brišite vanjske površine uređaja mekom krpom. Ne upotrebljavajte benzin, razrjeđivač ili bilo koji abrazivni prah.

1. Uvod i postavljanje

Oprema

6. Općenite informacije

Specifikacije

6.1 Specifikacije 18

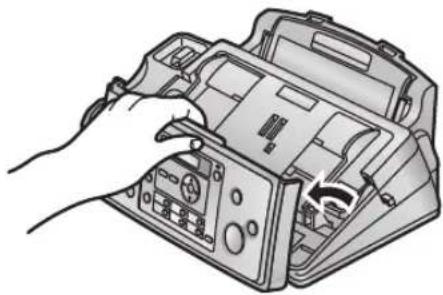

1 Otvorite prednji poklopac povlačeći središnji dio.

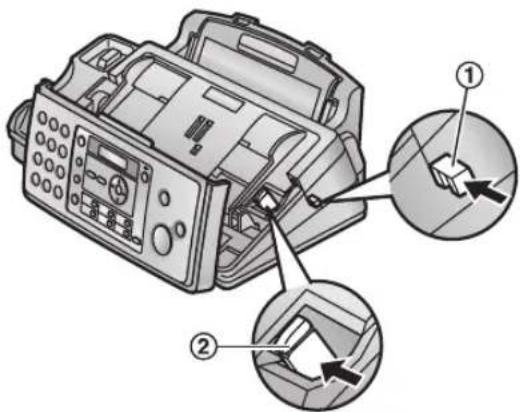

- Stražnji poklopac također možete osloboditi pritiskanjem zelene poluge (②)

• Karbon film je siguran na dodir i neće se oljuštiti na vašoj ruci kao karbonski papir.

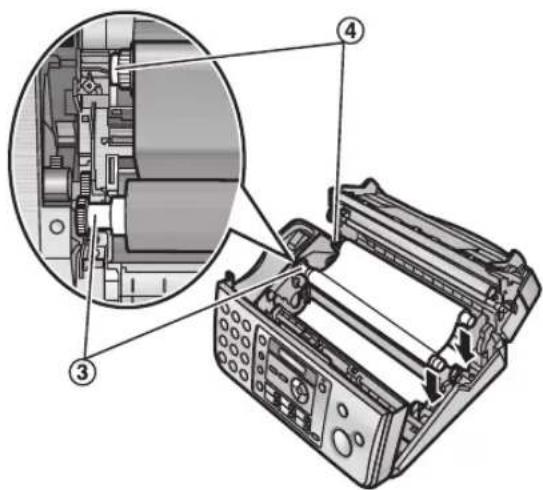

• Provjerite jesu li plavi valjak ( ) i⑬ijeli valjak (④umetnuti kako je prikazano.

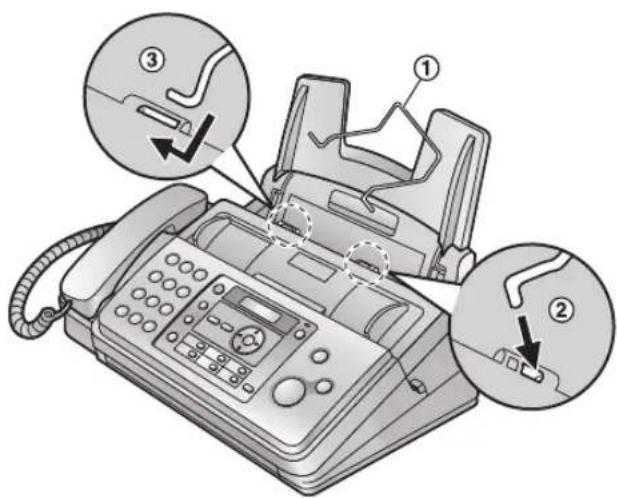

Postavite podupirač papira (①u utor desno od izlaza papira za ispis (②zatim u lijevi utor ( ).③

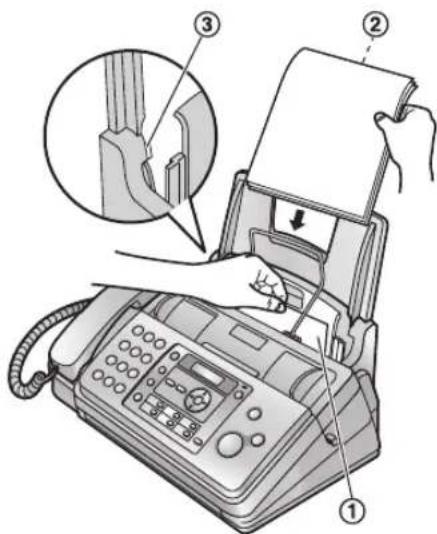

2 Povucite potisnu ploču prema naprijed (⑪ lagano umetnite papir, stranom za ispis prema dolje (②

- Papir ne smije prelaziti preko pločice ( ). ③

2 Unesite trenutni dan/mjesec/godinu/sat/minute odabirom 2 znamenke za svaki. Uzastopno pritisnite [★] za odabir "AM", "PM" ili 24 satno vrijeme.
3 [SET]
4 Pritisnite [MENH].

Možete programirati vaš logotip (ime, naziv tvrtke, itd.) koji će se ispisivati na vrhu svake poslane stranice.

1 [MENU]→[#][0][2]→[SET]

LOGO=

2 Unesite vaš logotip dužine do 30 slova. Za detalje pogledajte sljedeću tablicu slova. →[SET]
3 Pritisnite [MENU]z.

Za odabir slova tipkovnicom za biranje

Tipka Slova
[1]	Razmak # & ‘ ( )*, - . / 1
[2]	A B C 2
	a b c 2
[3]	D E F 3
	d e f 3
[4]	G H I 4
	g h i 4
[5]	J K L 5
	j k l 5
[6]	M N O 6
	m n o 6
[7]	P Q R S 7
	p q r s 7
[8]	T U V 8
	t u v 8
[9]	W X Y Z 9
	w x y z 9
[0]	Razmak 0
[*]	Za promjenu iz velikih u mala slova (i obratno).
[FLASH]	Za unos povlake (crtice).
[HANDSET MUTE]	Za unos razmaka.
[STOP]	Za brisanje slova.

Svi dolazni pozivi bit će odgovoreni kao faksevi.

4.3.2 Korištenje uglavnom kao telefona (TEL mod)

Vaša situacija

Želite sami odgovarati na pozive. Ako je primljen faks poziv, morate ručno primiti faks.

Podešavanje

Postavite uređaj u TEL mod uzastopnim pritiskom na [AUTO ANSWER].

• Gasi se indikator[AUTO ANSWER].

Kako primati telefonske pozive i fakseve

Na sve pozive morate odgovoriti ručno.

Za primanje faksa pritisnite [FAX/START]

5.1 Poruke grešaka – zaslon

Ako uređaj ustanovi problem, na zaslonu će se pojaviti jedna ili više sljedećih poruka.

Zaslon Uzrok i rješenje
“BACK COVER OPEN”	• Otvoren je stražnji poklopac. Čvrsto zatvorite stražnji poklopac.
“CALL SERVICE”	• Nešto nije u redu s uređajem. Obratite se servisu.
“CHECK DOCUMENT”	• Dokument nije pravilno uvučen u uređaj. Ponovo umetnite dokument. Ako se pogrešno uvlačenje često ponavlja, očistite valjke uvlakača dokumenta i pokušajte ponovo.• Dokument je duži od 600 mm. Pritisn[STOP] da uklonite dokument. Podjelite dokument na dvije ili više stranica i pokušajte ponovo.
“CHECK PAPER”	• Nije umetnut papir za ispis ili je uređaj ostao bez papira za ispis. Umetnite papir i pritisnite [SET]brišete poruku.• Papir za ispis nije pravilno uvučen u uređaj. Ponovo umetnite papir i pritisnite [SET]brišete poruku.• Papir za ispis se zaglavio pored ulaza papira za ispis. Uklonite zaglavljeni papir i pritisnite [SET]brišete poruku.
“FAX IN MEMORY”	• Pogledajte ostale prikazane upute za ispis dokumenta. Primljeni dokumenti su pohranjeni u memoriji zbog nedostatka papira za ispis, nedostatka karbon filma ili zaglavljenog papira za ispis. Umetnite papir, umetnite karbon film ili uklonite zaglavljeni papir. Ako se prekine napaja-nje, izgubit ćete sve fakseve u memoriji. Provjerite navedene probleme dok je napajanje uključeno.
“FAX MEMORY FULL”	• Memorija je napunjena primljenim dokumentima zbog nedostatka papira za ispis, nedostatka karbon filma ili zaglavljenog papira za ispis. Ako se prekine napajanje, izgubit ćete sve fakseve u memoriji. Provje-rite navedene probleme dok je napajanje uključeno.• Pri slanju iz memorije dokument koji se pohranjivao je premašio kapacitet memorije uređaja. Pošaljite cijeli dokument ručno.
“FILM EMPTY”	• Potrošen je karbon film. Zamjenite ga novim.• Karbon film je opušten. Zategnite ga i ponovo umetnite.• Telefaks uređaj je postavljen u blizini uređaja poput TV-a ili zvučnika koji stvaraju jako magnetsko polje.
“FILM NEAR EMPTY”	• Preostalo je malo karbon filma. Pripremite novi karbon film.
“MEMORY FULL”	• Pri izradi kopije dokument koji se pohranjuje premašuje kapacitet memorije uređaja. Pritisnite [STOP]išete poruku. Podjelite doku-ment na dijelove.
“MODEM ERROR”	• Nešto nije u redu s modemom uređaja. Obratite se ovlaštenom servisu.
“NO FAX REPLY”	• Telefaks uređaj na drugoj strani je zauzet ili nema papira. Pokušajte ponovo.
“OPEN CABINET CHECK FILM SLACK”“OPEN CABINET CHECK FILM TYPE”	• Molimo vas koristite originalni Panasonicov zamjenski karbon film.• Potrošen je karbon film. Zamjenite ga novim.• Nije postavljen karbon film. Postavite ga.• Karbon film je opušten ili naboran. Zategnite ga.• Telefaks uređaj je postavljen u blizini uređaja poput TV-a ili zvučnika koji stvaraju jako magnetsko polje.
“PAPER JAMMED”	• Zaglavio se papir za ispis. Uklonite zaglavljeni papir.• Prejako ste gurali papir za ispis u spremnik papira. Uklonite sve posta-vljene papire i ponovo ih lagano postavite.
“PHONEBOOK FULL”	• U telefonskom imeniku više nema mjesta za spremanje novih unosa. Izbrišite nepotrebne unose.
“PLEASE WAIT”	• Uređaj provjerava je li karbon film olabavljen te da li ima nabora. Pričekajte trenutak dok se završi provjera.
“POLLING ERROR”	Uređaj na drugoj strani ne podržava funkciju preuzimanja dokumenta. Provjerite s drugom stranom.
“REDIAL TIME OUT”	Uređaj na drugoj strani je zauzet ili je ostao bez papira. Pokušajte ponovo.
“REMOVE DOCUMENT”	Dokument se zaglavio. Uklonite zaglavljeni dokument.Pritisnite[STOIP]acite zaglavljeni dokument.
“TRANSMIT ERROR”	Dogodila se greška pri prijenosu. Pokušajte ponovo.Ako šaljete faks u inozemstvo, pokušajte sljedeće:– Koristite način rada za slanje u inozemstvo (funkcija #23).– Dodajte 2 pauze na kraju telefonskog broja ili birajte ručno.
“UNIT OVERHEATED”	Uređaj je previše zagrijan. Prekinite uporabu uređaja neko vrijeme i ostavite ga da se ohladi.

6.1 Specifikacije

6.1.1 Bazna stanica

Primjenjive linije:

Javna telefonska linija (PSTN)

Veličina dokumenta:

Max. 216mm širine, max. 600mm dužine

Vrijeme prijenosa*1:

oko 12s/str. (ECM-MMR) ^*2

Gustoća skeniranja:

Vodoravno: 8 staza/mm

Okomito: 3.85 linija/mm - u standardnoj rezoluciji

7.7 linija/mm - u rezoluciji sitno/slika (fine/photo)

15.4 linija/mm - u rezoluciji jako sitno (super fine)

Slikovna rezolucija:

64 nijanse

Vrsta skenera:

*1 Brzina prijenosa ovisi o sadržaju stranice, rezoluciji, uvjetima na telefonskoj liniji i mogućnostima uređaja na drugoj strani.
*2 Brzina prijenosa je bazirana na ITU-T No. 1 Test chart obrascu. Ako su mogućnosti uređaja na drugoj strani manje nego vašeg, vrijeme prijenosa može biti duže.
*3 Ako se tijekom prijema faksa dogodi greška kao što je zaglavljivanje papira ili ako se potroši papir za ispis, faks i naredni faksevi bit će zadržani u memoriji.

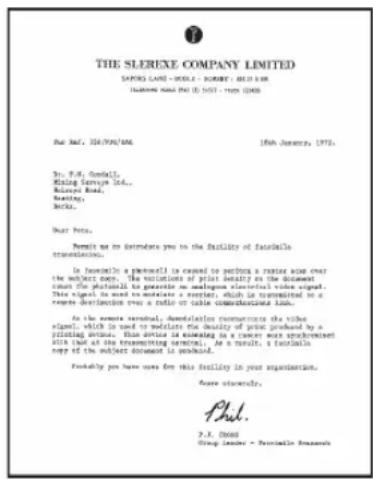

ITU-T No.1 Test chart obrazac

• Točnost sata je približno ±60 sekundi na mjesec.
• Dizajn i karakteristike podložni su promjenama bez najave.
• Slike i crteži u ovom priručniku mogu se malo razlikovati od pravog proizvoda.

Karakteristike papira za ispis

Veličina papira za ispis:

A4: 210mm × 297mm

Letter: 216mm × 279mm (samo KX-FP701)

Težina papira za ispis:

60g/m² do 90g/m²

Napomena za papir za ispis:

• Ne upotrebljavajte sljedeće vrste papira:
• Papir s udjelom pamuka i/ili vlakana većim od 20%, kao što je umjetnički papir.
  – Izuzetno gladak ili sjajni papir ili papir s velikom teksturom.
  – Presvučeni, oštećeni ili naborani papir
• Papir sa zataknutim stranim predmetima kao što su spajalice ili klamerice.
  – Papir koji je prašnjav ili zaprljan uljem.
• Papir koji će se rastopiti, isparavati, izblijediti ili papir koji će se zapaliti ili emitirati dim pri temperaturi od 200°C, kao što je vellum papir. Takvi materijali se mogu prenijeti na grijači valjak i uzrokovati kvar.
• Vlažni papir
• Neki papiri prihvaćaju ispis samo na jednoj strani.

Pokušajte upotrijebiti drugu stranu papira ako niste zadovoljni s kvalitetom ispisa ili se ponavlja pogrešno uvlačenje.

• Za ispravno uvlačenje papira i najbolju kvalitetu ispisa preporučamo uporabu papira s dugim vlaknima.
• Ne upotrebljavajte istovremeno papire različite vrste ili debljine. To može uzrokovati zaglavljivanje papira.
• Izbjegavajte dvostrani ispis.
• Ne upotrebljavajte papir ispisan na ovom uređaju za dvostrani ispis na kopirnom uređaju ili pisaču. To može uzrokovati zaglavljivanje papira.
• Da izbjegnete uvijanje ne otvarajte paket papira dok niste spremni upotrijebiti papir. Spremite neupotrebljene papire u originalno pakiranje na hladno i suho mjesto.

- Ovaj materijal je tvrtka Panasonic Communications Co., Ltd zaštitila autorskim pravom i smije se umnožiti samo za internu uporabu. Svako drugo umnožavanje, u cijelosti ili djelomično, zabranjeno je bez pismenog odobrenja tvrtke Panasonic Communications Co., Ltd.

© 2007 Panasonic Communications Co., Ltd. Sva prava pridržana.
