KORISNIČKI PRIRUČNIK WS40129 GORENJE

Zahvaljujemo Vam na povjerenju, kojeg ste nam iskazali nabavkom naše perilice za rublje, i čestitamo Vam na dobrom izboru.

Vaša nova perilica odgovara svim zahtjevima moderne njege rublja: ekonomična je u potrošnji vode, električne energije i sredstava za pranje.

Naši su proizvodi pakirani u materijale koji nisu štetni za okolinu i koje je moguće bez opasnosti za okolinu preraditi (reciklirati), deponirati ili uništiti.

Da vaš stroj nakon odsluženog životnog vijeka ne bi opterećivao okolinu, predajte ga ovlaštenim sakupljačima starih kućanskih aparata.

Aparat je namijenjen isključivo za uporabu u domaćinstvu. U slučaju uporabe aparata u komercijalne, profesionalne svrhe, odnosno namjenu koja nadilazi uobičajenu uporabu u domaćinstvu, ili ako aparat upotrebljava osoba koja nije potrošač, jamstveni rok jednak je najkraćoj jamstvenoj dobi, određenoj važećim zakonskim propisima.

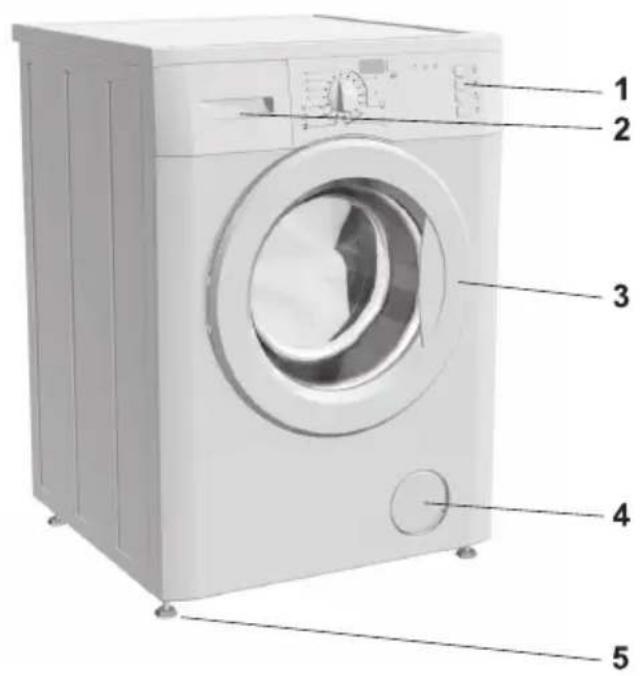

Opis perilice ....3

Upozorenja....4

Postavljanje i priključivanje....5

Djelovanje....8

Savjeti za pranje i štednju energije ....14

Čišćenje i održavanje....15

Smetnje - kvarovi ....18

Tabele 22

• Prije prve upotrebe stroja obavezno skinite transportne blokade, inače mogu prilikom upućivanja blokiranog stroja nastati teška oštećenja. Popravak takvih oštećenja nije pokriven garancijom!
• Aparat priključite na vodovodnu mrežu samo s novim cijevima i brtvama.
• Stroj ne postavljajte u prostoriju, u kojoj temperatura može pasti pod 0°C, inače se mogu oštetiti dijelovi stroja zbog smrzavanja.
• Perilica mora stajati na ravnoj, stabilnoj i tvrdoj podlozi.
• Poštujte uputstva za pravilno postavljanje i priključenje stroja na vodovodnu i električnu mrežu.
• Kraj odvodne cijevi ne smije biti namočen u otočnu vodu.
• Prije početka pranja pritisnite vrata na označenom mjestu, da se brava čujno zaglavi.
• Tijekom rada stroja nije moguće otvoriti vrata.
• Preporučujemo da prije prvog pranja rublja odstranite možebitnu nečistoću iz bubnja perilice. Upotrijebite program Pamuk 95°C bez rublja, s dodanom malom količinom praškastog deterdženta. Prije toga provjerite dali je bubanj perilice prazan.
• Upotrebljavajte samo sredstva za strojno pranje i njegu rublja. Ne odgovaramo za možebitna oštećenja, te gubitak boje na brtvama i plastičnim dijelovima, koji su posljedica nepravilne upotrebe sredstava za bijeljenje i bojanje rublja.
• Sredstva za skidanje naslaga vapnenca obično sadrže kiseline, stoga koristite samo ona, koja imaju dodano sredstvo za zaštitu pred korozijom. Prilikom upotrebe tih sredstava poštujte uputstva proizvođača. Skidanje naslaga vapnenca zaključite višekratnim ispiranjem, da sigurno odstranite sve ostatke kiselina.
• Za pranje ne smijete upotrebljavati sredstva koja sadrže topila, jer se određeni dijelovi stroja mogu oštetiti, a stvaraju se i otrovni plinovi. Postoji opasnost zapaljenja i eksplozije.
• Tijekom programa pranja ovog proizvoda ne otpuštaju se ioni srebra.
• Nakon završenog pranja zatvorite vodovodnu slavinu.
• Pred ponovnim transportom blokirajte stroj, tako da ugurate barem jednu šipku. Prije toga obavezno isključite stroj iz električne mreže!
• Tablica s osnovnim podacima pričvršćena je iznad otvora vrata stroja.
• Jamstvo ne obuhvaća potrošni materijal (žarulje), manja odstupanja u nijansi boje, povećanje glasnosti, koje je posljedica staranja, i ne utječe na funkcionalnost aparata, i estetske greške koje ne utječu na funkcionalnost i sigurnost aparata.
• Aparat je izrađen sukladno svim propisanim sigurnosnim standardima, no usprkos tome ne preporučujemo da ga bez adekvatnog nadzora koriste osobe smanjenih fizičkih, pokretnih ili mentalnih sposobnosti, odnosno osobe bez potrebnog znanja ili iskustava. Ista preporuka važi i za korištenje aparata od strane maloljetnih osoba.

Prije priključenja aparata potrebno se je detaljno upoznati s uputstvima za upotrebu. Otklanjanje kvara, odnosno reklamacije, koja je nastala zbog nepravilnog priključenja ili upotrebe aparata, nije predmet garancije.

Simbol na proizvodu ili na njegovoj ambalaži označuje da se s tim proizvodom ne smije postupiti kao s otpadom iz domaćinstva. Umjesto toga treba biti uručen prikladnim sabirnim točkama za recikliranje elektroničkih i električkih aparata. Ispravnim odvoženjem ovog proizvoda spriječit ćete potencijalne negativne osljedice na okoliš i zdravlje ljudi, koje bi inače mogli ugroziti neodgovarajućim ukovanjem otpada ovog proizvoda. Za detaljnije informacije o recikliranju ovog proizvoda molimo Vas da kontaktirate Vaš lokalni gradski ured, uslugu za odvoženje otpada iz domaćinstva ili trgovinu u kojoj ste kupili proizvod.

Postavljanje i priključivanje

Skidanje ambalaže

Priključenje na dovod vode

- Ako imate stroj za sušenje rublja odgovarajućih dimenzija, možete ga postaviti na stroj za pranje rublja.

Za učinkovito djelovanje neka dovodni pritisak vode bude između 0,05 i 0,8 MPa.

• Iz bubnja izvadite dovodnu cijev i koljenasti priključak dovodne cijevi (1) privijte na perilicu (imaju samo određeni modeli).
• U maticu ravnog priključka dovodne cijevi (2) umetnite brtvu s mrežicom, te cijev privijte na vodovodnu slavinu. (Kod određenih modela, brtva s mrežicom već je namještena i nije je potrebno umetati u maticu ravnog priključka).
• Ako imate model s priključcima za toplu i hladnu vodu, priključite jednu cijev na hladnu vodu i drugu na toplu, kao što je to označeno na stražnjoj strani stroja, gdje su ugravirana slova C i H (C-cold = hladno in H-hot = toplo).

Dovodnu cijev potrebno je zamijeniti.

U slučaju oštećenja unutrašnje cijevi uključi se sistem blokade, koji prekine dovod vode u stroj. Zaštitni sistem također osjeti dali je u unutrašnjosti stroja došlo do izljeva vode. U tom se slučaju pranje prekine, stroj uključi crpku i javi grešku.

⚠️ Priključnu cijev s sistemom Aqua-stop ne smijete namakati u vodu, jer se u njoj nalazi električni ventil!

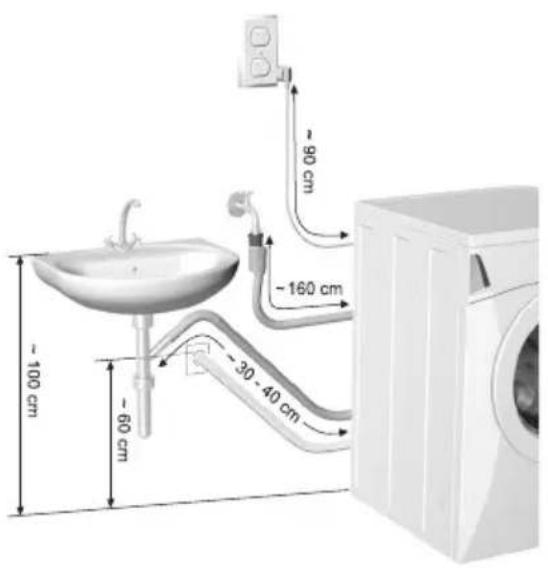

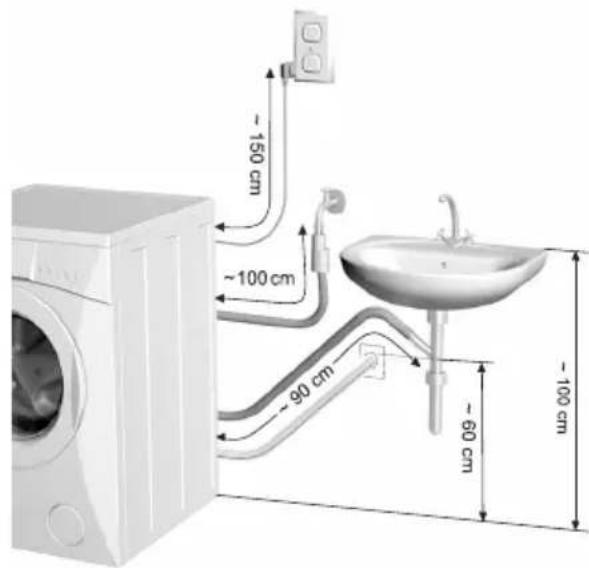

Postavljanje cijevi za odvod vode

Priključenje na električnu mrežju

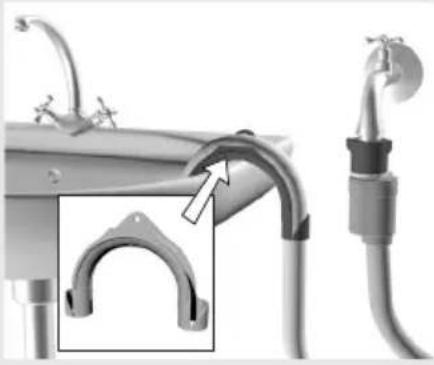

• Odvodnu cijev postavite u umivaonik ili preko ruba kade. Možete je priključiti i neposredno na odvodni sistem, čiji promjer mora biti najmanje 4 cm.
• Zidni odvodni sifon neka bude montiran tako da omogućuje čišćenje.
• Kroz rupicu u plastičnom koljenu provucite špagu, i njome pričvrstite odvodnu cijev.

• Kraj odvodne cijevi ne smije biti dignut više od 100 cm, i ne manje od 60 cm od poda.

• Perilicu priključite na električnu mrežu pomoću priključnog kabela.

• Propisan nazivni napon i frekvencija, te ostali podaci navedeni su na natpisnoj tablici stroja.

Zidna utičnica mora biti stalno dostupna i mora imati kontakt za uzemljenje (sigurnosna utičnica), uz poštovanje važećih propisa!

Fiksno priključenje mora izvesti stručna osoba.

Oštećen priključni kabel mora ga zamijeniti proizvođač ili ovlašteni serviser.

Ne priključujte aparat na utičnicu, namijenjenu aparatu za brijanje ili za sušenje kose!

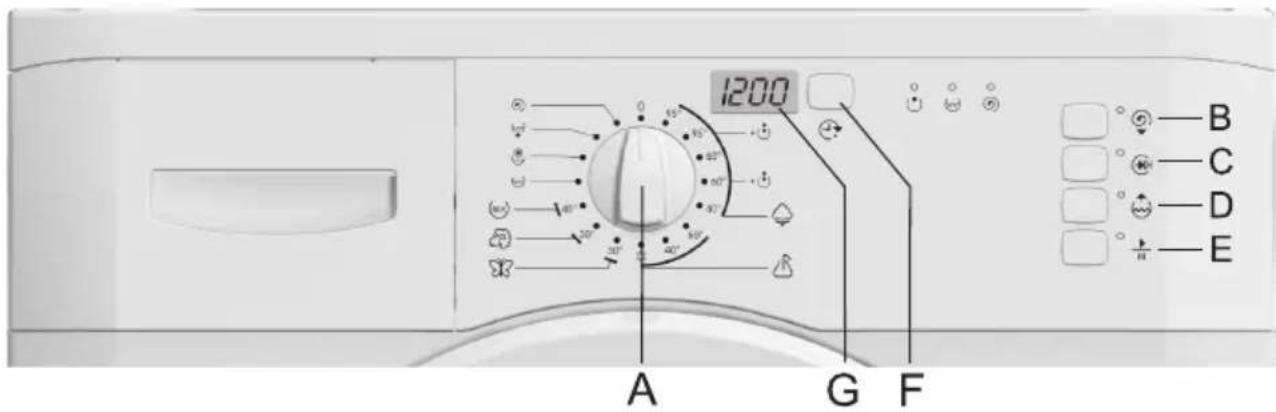

A - gumb za izbor programa
B - izbor okretaja centrifuge / crpka stop
C - kratak program
D - viša razina vode
E - tipka START/STANKA
F - zakašnjenje uključenja
G - pokazivač

Lampice: - faze programa pranja:
• pranje + pretpranje 😊
. ispiranje 😊
• centrifuga ©

Gumb za izbor programa	Osnovni programi		Djelomični programi
		Pamukpretpranje		Ispiranje
		Sintetika		Omekšavanje
		Osjetljivo		Crpenje vode
		Vuna		Centrifuga
		Mix

Postupak pranja

• Otvorite vrata perilice
  • Napunite bubanj rubljem
• Zatvorite vrata
• Otvorite slavinu za dovod vode
• Izaberite željeni program
• Dozirajte sredstvo za pranje i njegu
  • Uputite program tipkom START (E)

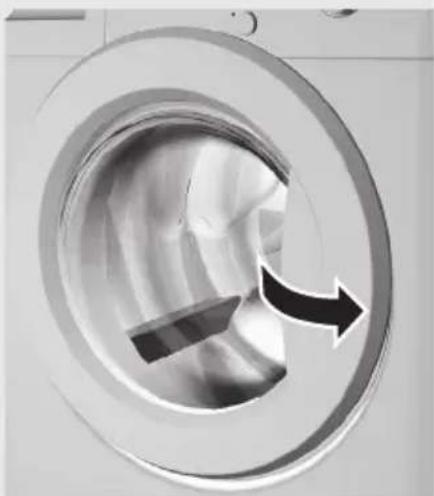

• Otvorite vrata perilice. Vrata otvorite potezanjem ručke prema sebi, na desnoj strani vrata.
• Razvrstite rublje po vrsti tkanine.

• Stavite rublje u bubanj. Provjerite dali je bubanj prazan!
• Zatvorite vrata perilice.
• Otvorite slavinu za dovod vode.
• Uključite stroj i izaberite program pranja.

Stroj uključite okretanjem gumba (A) za izbor programa iz položaja "0" na željeni program. Počne treperiti lampica uz tipku START. Na pokazivaču se ispiše vrijeme za izabrani program. Gumb (A) za izbor programa možete okretati u oba smjera, te tako izabrati pravi program obzirom na vrstu tkanine i temperaturu pranja (vidi tabelu programa). Možete birati osnovne i djelomične programe.

Izbor programa možete proizvoljno mijenjati prije pritiska na tipku START (E).

Program za osjetljivu odjeću (haljine, suknje, bluze,...) i zavjese.

Pojedine funkcije uključite pritiskom na odgovarajuću tipku.

Izbor se potvrdi paljenjem lampice uz tipku. Ako u izabranom programu određena funkcija ne djeluje, pritiskom na tipku se lampica ne upali.

Funkciju isključite ponovnim pritiskom na tipku - lampica se ugasi.

Funkciju podesite nakon izbora osnovnog programa, no prije pritiska na tipku START (E).

Pokazivač (G)

Nakon podešavanja osnovnih i djelomičnih programa, nakon pritiska na tipku START (E) na pokazivaču se prikaže vrijeme pranja. Nakon završenog pranja na pokazivaču se ispiše END. Tijekom odvijanja programa pranja pokazivač prikazuje vrijeme do završetka pranja u satovima i minutama.

Zbog niske temperature vode, niskog napona električne mreže, i manje količine rublja, vrijeme pranja može se produžiti, što se usporedno korigira na pokazivaču.

STANJE NISKE PRIPREMLJENOSTI

P o = ponderirana snaga u isključenom stanju [W] 0,07
P I = ponderirana snaga u stanju pripremljenosti [W] 1,80
T I = vrijeme u stanju pripremljenosti [min] 10,0

Pritiskom na tipku (F) na pokazivaču (G) se najprije ispiše vrijeme 00:00. Svaki slijedeći pritisak na pokazivaču poveća vrijeme za 1 sat (max. zakašnjenje je do 23 sata). Nakon izabranog vremena upali se lampica nad tipkom (svijetli lampica). Nakon 5 sekundi, ako ne pritisnemo drugu tipku, na pokazivaču se ispiše vrijeme trajanja programa. Funkcija započne djelovati

(vidi poglavlje Savjeti za pranje i štednju energije)

• odjeljak za pretpranje
• odjeljak za glavno pranje
• odjeljak sredstava za njegu

Ako ne upotrebljavate program s pretpranjem, sredstva za pranje možete dozirati pomoću posudice neposredno u bubanj.

Omekšivač nalijte u odjeljak samo do označene razine.

Pazite da je prilikom otvaranja/zatvaranja vrata perilice dozirna posuda zatvorena.

• Pritisnite na tipku START (E). Nakon nekoliko sekundi stroj započne djelovati. Upali se lampica za odgovarajuću fazu pranja. Ako nakon uključenja vrata nisu zatvorena, nakon nekoliko sekundi ponovno počne treperiti lampica za START. Kad zatvorite vrata, stroj započinje s izvođenjem izabranog programa. Na ekranu se odbrojava vrijeme pranja do završetka programa.
• Nakon isteka pojedine faze pranja, lampica se ugasi i upali se slijedeća.
• Ako nakon upućivanja programa želite mijenjati program pranja, morate gumb za izbor programa za 1 sekundo postaviti na položaj "0", a zatim možete ponovno izabrati proizvoljni program.

Prekidi

Ako ste izabrali funkciju ‘crpka stop’ program će se zaustaviti na zadnjem ispiranju, a na pokazivaču svijetli simbol za CRPKU STOP . Lampica uz tipku START treperi. Program možete zaključiti tako da pritisnete START (E), i stroj će zaključiti program centrifugom, koja je određena za taj program.

Okretaje centrifuge možete smanjiti pritiskom na (♂) izbor okretaja centrifuge.

Možete i promijeniti program, tako da gumb za izbor programa okrenete u položaj "0" i na to izaberete centrifugu ili samo crpenje vode između dodatnih programa.

Vlastiti prekid

Program prekinete, ako gumb (A) za izbor programa okrenete u položaj "0". Ako je voda ostala u perilici, izaberite jedan od dodatnih programa (crpenje, centrifuga) da bi ispraznili stroj i završili program.

Tipka PAUZA

Program možete bilo kad zaustaviti pritiskom na tipku PAUZA (E). Ako u bubnju nema vode, moguće je nakon određenog vremena otvoriti i vrata, inače ne. Program nastavljate pritiskom na tipku START (E).

- Smetnje

Ako je prilikom nestanka struje voda u stroju, pazite da ne otvorite vrata prije no što vodu iscrpete iz stroja.

Savjeti za pranje i štednju energije

• Pred pranjem sortirajte rublje obzirom na vrstu, stupanj nečistoće i postojanost boja.
• Prilikom izbora programa pranja vodite računa o simbolima na ušicima pojedinih komada rublja (vidi tablicu održavanja na zadnjoj strani).
• Nove šarene tekstilne proizvode prvi put operite odvojeno od ostalog rublja.
• Jače zaprljano rublje perite u manjoj količini, ili dozirajte više praška za pranje.
• Tvrdokornu nečistoću namažite prije pranja posebnim sredstvom za otklanjanje madeža, što vam omogućuje uštedu energije.
• Ako je rublje manje zaprljano, preporučujemo da upotrijebite kratak program i odaberete najnižu temperaturu pranja, jer time možete uštedjeti i do 50% energije.
• Preporučujemo da izbjegavate pranje vrlo malih količina rublja, zbog štednje energije i boljih svojstava djelovanja stroja.
• Najveće dozvoljene količine suhog rublja navedene su u tabeli punjenja na zadnjoj strani.
• Prije pranja ispraznite džepove, zatvorite patentne zatvarače, te odstranite razne metalne broševe, koji bi mogli začepiti odvod ili oštetiti rublje, odnosno unutrašnjost perilice.
• Složeno rublje malo rastresite prije ubacivanja u bubanj.
• Koristite samo sredstva za strojno pranje rublja.
• Praške za pranje ili tekuća sredstva dozirajte prema uputama proizvođača.
• U slučaju tvrde vode preporučujemo korištenje sredstava za omekšavanje vode.
• Za različite temperature pranja i za izabrane programe pranja, pridržavajte se preporuka proizvođača sredstava za pranje.
• Ako tvrdoća vode prelazi 14°dH, preporučljivo je dodavanje sredstva za omekšavanje vode. Oštećenje grijača koje može biti posljedica nepravilnog korištenja omekšivača vode, nije predmet jamstva.
• Ne preporučujemo upotrebu bjelila na osnovi klora, jer mogu oštetiti grijač.

Stupanj tvrdoće(Tvrdoća vode)	Stupnjevi tvrdoće
	°dH(°N) m mol/l °fH(°F) p.p.m.
1 - meka < 8,4 < 1,	5 < 15 < 150
2 - srednja 8,4 - 14	1,5 - 2,5 15 - 25 150 -		250
3 - tvrda > 14 > 2,5	> 25 > 250

U slučaju tvrde vode dozirajte deterdžent (prema tabeli za stupanj tvrdoće 1) i odgovarajuću količinu sredstva za omekšavanje vode (poštujte uputstva proizvođača).

Čišćenje i održavanje

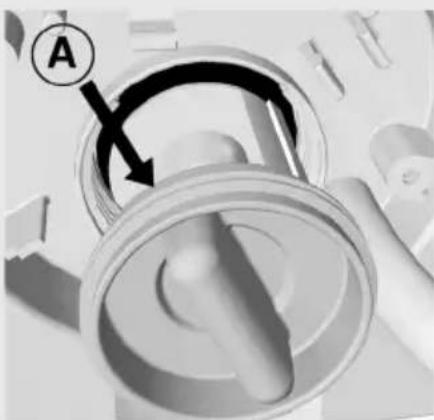

- Filtar je potrebno povremeno očistiti, naročito nakon pranja jače dlakavog ili starijeg rublja.

- Uložak fi ltra pažljivo okrenite u suprotnom smjeru kazaljki na satu da polagano ispustite vodu, a zatim ga izvucite i operite pod tekućom vodom.

- Filter postavite natrag kao što to prikazuje slika, te ga zategnite u smjeru kazaljki na satu. Za dobro brtvljenje površina brtvljenja (A) mora biti besprijekorno čista.

Smetnje - kvarovi

Perilica sama kontrolira djelovanje pojedinih funkcija tijekom pranja. Ako utvrdi nepravilnosti, javi grešku tako da se na pokazivaču ispiše (Fx), a sve lampice počnu treperiti u određenom ritmu. Stroj javi grešku čim je osjeti, i zaustavi nastavak programa. Ako je greška u grijanju, perilica će svejedno zaključiti program pranja, ali bez grijanja vode.

U slučaju javljanja greške tijekom djelovanja, od početka otkrivene greške na pokazivaču se izmjenično prikazuje oznaka greške i vrijeme do završetka pranja. Stroj javlja grešku sve dok ga ne isključite.

Smetnje:

2 - dva bljeska: vrata nisu pravilno zatvorena
3 - tri bljeska: nepravilan je dovod vode u stroj
7 - sedam bljesaka: nepravilan je izljev vode iz stroja
U tim slučajevima smetnju možete otkloniti sami (vidi tabelu Smetnje)

1 - jedan bljesak: greška na senzoru temperature
4 - četiri bljeska: greška na senzoru okretaja
5 - pet bljesaka: greška na motoru
6 - šest bljesaka: greška na grijaču
U tim slučajevima zabilježite si oznaku greške, stroj isključite, ponovite program, i ako vam se greška ponovi, pozovite najbliži ovlašteni servis (lampice bljeskaju sve dok stroj ne isključite).

Zbog smetnji iz okolice (npr. električne instalacije) može doći do javljanja različitih grešaka. U tom slučaju:

* UKS: funkcija za nadzor stabilnosti, koja sprečava prekomjerne vibracije perilice tijekom centrifugiranja.

Ako smetnje usprkos gornjim savjetima niste uspjeli otkloniti, pozovite ovlašteni servis. Otklanjanje kvara, odnosno reklamacije, koja je nastala zbog nepravilnog priključenja ili upotrebe aparata, nije predmet garancije. Troškove popravka u tom slučaju snosi korisnik sam.

Tabela programa - 6,2 kg

Osnovni programi	Punjenje max. [kg]	Temp. [°C]	Centrifuga [okr./min.]	Potrošnja vode [L]	Potrošnja energije [kWh]
				okr./min. okr./min.
				800 - 1400	800 - 1400
Pamuk 6,2 95			1400	51 2,05
Pamuk + pretpranje 6,2 95 61 2,35
Pamuk* 6,2/3,1** 60 47 1,00/0,98**
Pamuk + pretpranje 6,2 60 53 1,34
Pamuk* 6,2/3,1** 40 45 0,66/0,61**
Pamuk 6,2 30 45 0,27
Sintetika 3 60			1000	43 0,82
Sintetika 3 40 40 0,41
Sintetika 3		*		40 0,18
Osjetljivo 2,5 30 700 55 0,36
Vuna	2 30 600 42		0,20
Mix	3			40 1000	45
Djelomični programi
Ispiranje	3 1000		32 0,04
Omekšavanje	6,2		1000	16 0,03
Crpenje vode	6,2		-	-	0,001
Centrifuga	6,2		1400 -	0,05

\* Hladno pranje
